Важільні терези

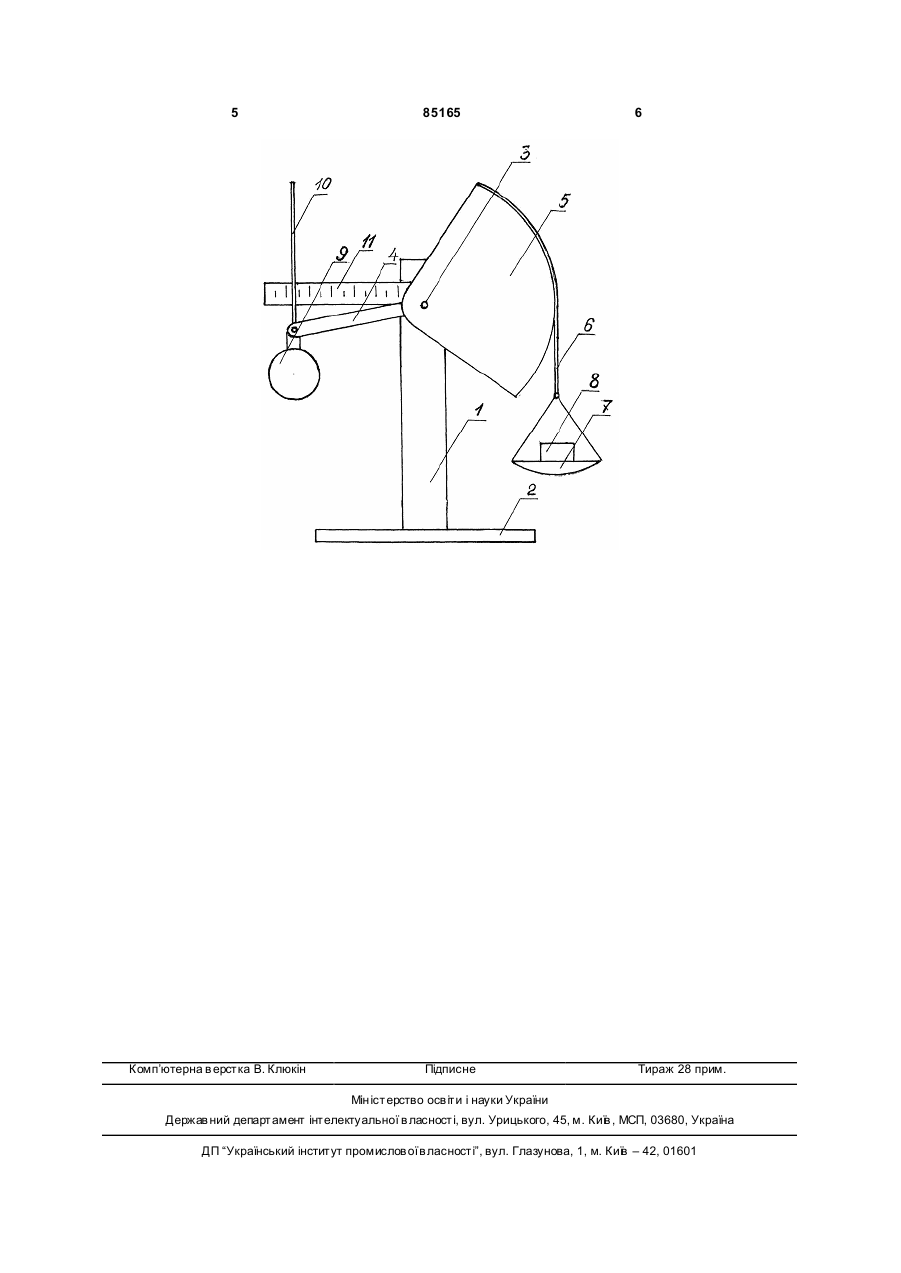

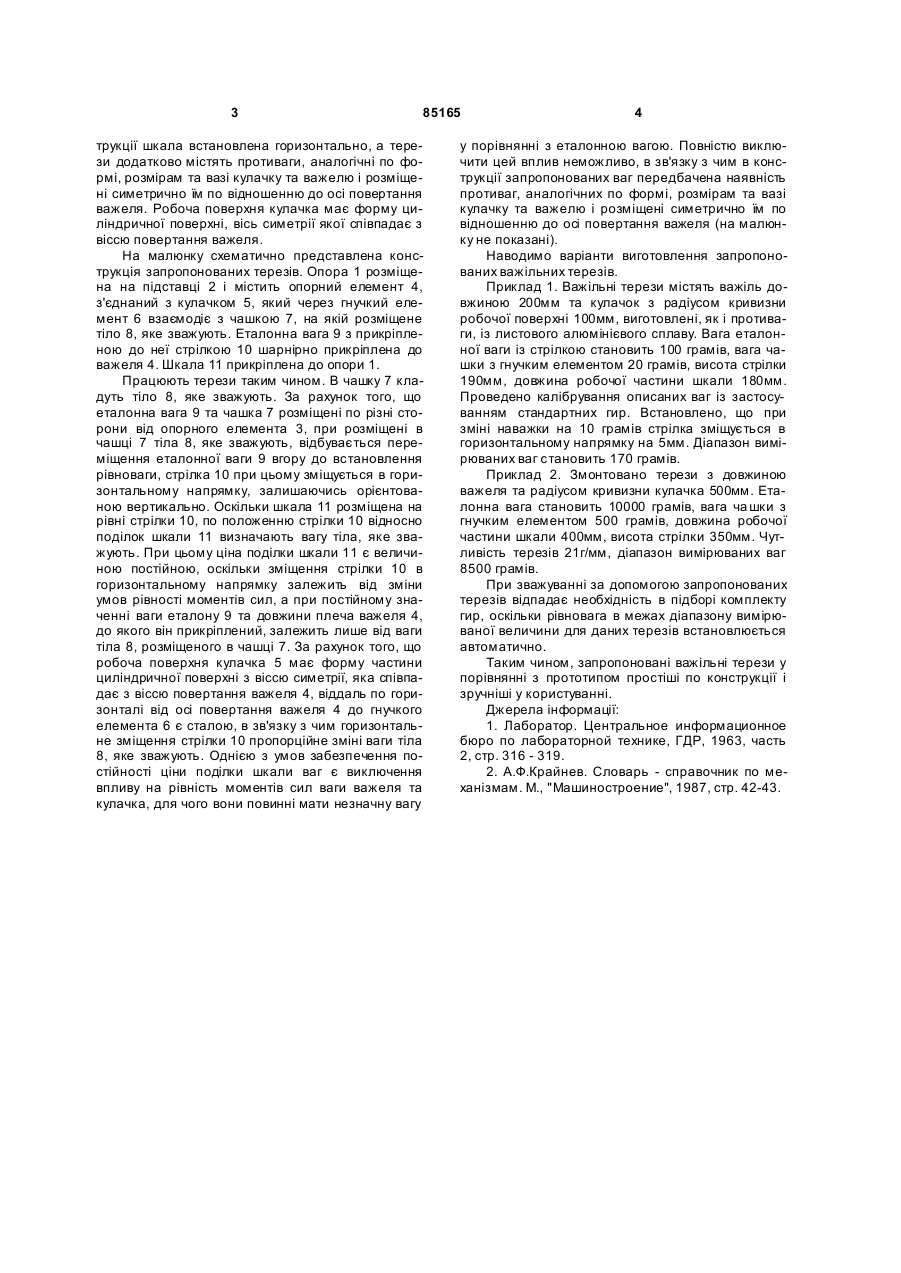

1. Важільні терези, що містять опорний елемент, опору, важіль з еталонною вагою, кулачок, зв'язаний гнучким елементом з тілом, яке зважу C2 1 3 85165 трукції шкала встановлена горизонтально, а терези додатково містять противаги, аналогічні по формі, розмірам та вазі кулачку та важелю і розміщені симетрично їм по відношенню до осі повертання важеля. Робоча поверхня кулачка має форму циліндричної поверхні, вісь симетрії якої співпадає з віссю повертання важеля. На малюнку схематично представлена конструкція запропонованих терезів. Опора 1 розміщена на підставці 2 і містить опорний елемент 4, з'єднаний з кулачком 5, який через гнучкий елемент 6 взаємодіє з чашкою 7, на якій розміщене тіло 8, яке зважують. Еталонна вага 9 з прикріпленою до неї стрілкою 10 шарнірно прикріплена до важеля 4. Шкала 11 прикріплена до опори 1. Працюють терези таким чином. В чашку 7 кладуть тіло 8, яке зважують. За рахунок того, що еталонна вага 9 та чашка 7 розміщені по різні сторони від опорного елемента 3, при розміщені в чашці 7 тіла 8, яке зважують, відбувається переміщення еталонної ваги 9 вгору до встановлення рівноваги, стрілка 10 при цьому зміщується в горизонтальному напрямку, залишаючись орієнтованою вертикально. Оскільки шкала 11 розміщена на рівні стрілки 10, по положенню стрілки 10 відносно поділок шкали 11 визначають вагу тіла, яке зважують. При цьому ціна поділки шкали 11 є величиною постійною, оскільки зміщення стрілки 10 в горизонтальному напрямку залежить від зміни умов рівності моментів сил, а при постійному значенні ваги еталону 9 та довжини плеча важеля 4, до якого він прикріплений, залежить лише від ваги тіла 8, розміщеного в чашці 7. За рахунок того, що робоча поверхня кулачка 5 має форму частини циліндричної поверхні з віссю симетрії, яка співпадає з віссю повертання важеля 4, віддаль по горизонталі від осі повертання важеля 4 до гнучкого елемента 6 є сталою, в зв'язку з чим горизонтальне зміщення стрілки 10 пропорційне зміні ваги тіла 8, яке зважують. Однією з умов забезпечення постійності ціни поділки шкали ваг є виключення впливу на рівність моментів сил ваги важеля та кулачка, для чого вони повинні мати незначну вагу 4 у порівнянні з еталонною вагою. Повністю виключити цей вплив неможливо, в зв'язку з чим в конструкції запропонованих ваг передбачена наявність противаг, аналогічних по формі, розмірам та вазі кулачку та важелю і розміщені симетрично їм по відношенню до осі повертання важеля (на малюнку не показані). Наводимо варіанти виготовлення запропонованих важільних терезів. Приклад 1. Важільні терези містять важіль довжиною 200мм та кулачок з радіусом кривизни робочої поверхні 100мм, виготовлені, як і противаги, із листового алюмінієвого сплаву. Вага еталонної ваги із стрілкою становить 100 грамів, вага чашки з гнучким елементом 20 грамів, висота стрілки 190мм, довжина робочої частини шкали 180мм. Проведено калібрування описаних ваг із застосуванням стандартних гир. Встановлено, що при зміні наважки на 10 грамів стрілка зміщується в горизонтальному напрямку на 5мм. Діапазон вимірюваних ваг становить 170 грамів. Приклад 2. Змонтовано терези з довжиною важеля та радіусом кривизни кулачка 500мм. Еталонна вага становить 10000 грамів, вага ча шки з гнучким елементом 500 грамів, довжина робочої частини шкали 400мм, висота стрілки 350мм. Чутливість терезів 21г/мм, діапазон вимірюваних ваг 8500 грамів. При зважуванні за допомогою запропонованих терезів відпадає необхідність в підборі комплекту гир, оскільки рівновага в межах діапазону вимірюваної величини для даних терезів встановлюється автоматично. Таким чином, запропоновані важільні терези у порівнянні з прототипом простіші по конструкції і зручніші у користуванні. Джерела інформації: 1. Лаборатор. Центральное информационное бюро по лабораторной технике, ГДР, 1963, часть 2, стр. 316 - 319. 2. А.Ф.Крайнев. Словарь - справочник по механізмам. М., "Машиностроение", 1987, стр. 42-43. 5 Комп’ютерна в ерстка В. Клюкін 85165 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
