Модульна снайперська гвинтівка “хадо”

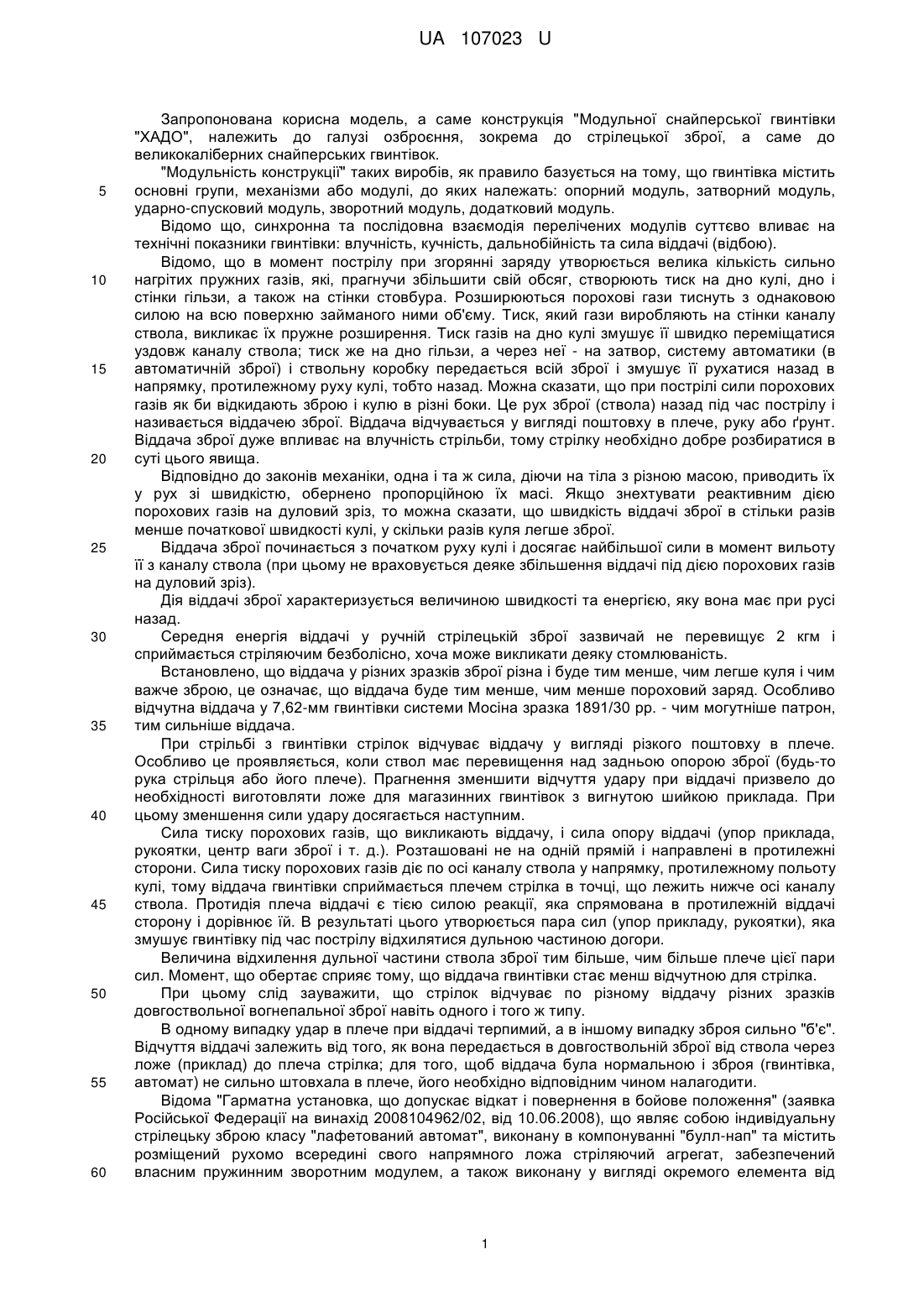

Реферат: Модульна снайперська гвинтівка містить опорний модуль, затворний модуль, ударно-спусковий модуль, зворотний модуль, додатковий модуль. Опорний модуль містить: ствол, ствольну коробку, рукоятку, рукоятку для упору, приклад, затильник приклада, сошки, казенну частину ствола. Затворний модуль містить: поворотний кулачок (ригель), бойок, ударник плаваючий, запобіжну пружину та основну інерційну систему, яка складається з затвора, стебла затвора, інерційної пружини. Ударно-спусковий модуль містить: курок, бойову пружину, заднє шептало, автоспуск, тягу, фіксатор стебла затвора, спусковий гачок. Зворотний модуль містить: трубчатий корпус пружини ствола, упор ствола та додаткову інерційну систему, яка складається з напрямного стержня, зворотної пружини ствола, пружини амортизаційної. Додатковий модуль містить: планку Вівера, ручку для переносу, дульне гальмо - компенсатор. UA 107023 U (12) UA 107023 U UA 107023 U 5 10 15 20 25 30 35 40 45 50 55 60 Запропонована корисна модель, а саме конструкція "Модульної снайперської гвинтівки "ХАДО", належить до галузі озброєння, зокрема до стрілецької зброї, а саме до великокаліберних снайперських гвинтівок. "Модульність конструкції" таких виробів, як правило базується на тому, що гвинтівка містить основні групи, механізми або модулі, до яких належать: опорний модуль, затворний модуль, ударно-спусковий модуль, зворотний модуль, додатковий модуль. Відомо що, синхронна та послідовна взаємодія перелічених модулів суттєво вливає на технічні показники гвинтівки: влучність, кучність, дальнобійність та сила віддачі (відбою). Відомо, що в момент пострілу при згорянні заряду утворюється велика кількість сильно нагрітих пружних газів, які, прагнучи збільшити свій обсяг, створюють тиск на дно кулі, дно і стінки гільзи, а також на стінки стовбура. Розширюються порохові гази тиснуть з однаковою силою на всю поверхню займаного ними об'єму. Тиск, який гази виробляють на стінки каналу ствола, викликає їх пружне розширення. Тиск газів на дно кулі змушує її швидко переміщатися уздовж каналу ствола; тиск же на дно гільзи, а через неї - на затвор, систему автоматики (в автоматичній зброї) і ствольну коробку передається всій зброї і змушує її рухатися назад в напрямку, протилежному руху кулі, тобто назад. Можна сказати, що при пострілі сили порохових газів як би відкидають зброю і кулю в різні боки. Це рух зброї (ствола) назад під час пострілу і називається віддачею зброї. Віддача відчувається у вигляді поштовху в плече, руку або ґрунт. Віддача зброї дуже впливає на влучність стрільби, тому стрілку необхідно добре розбиратися в суті цього явища. Відповідно до законів механіки, одна і та ж сила, діючи на тіла з різною масою, приводить їх у рух зі швидкістю, обернено пропорційною їх масі. Якщо знехтувати реактивним дією порохових газів на дуловий зріз, то можна сказати, що швидкість віддачі зброї в стільки разів менше початкової швидкості кулі, у скільки разів куля легше зброї. Віддача зброї починається з початком руху кулі і досягає найбільшої сили в момент вильоту її з каналу ствола (при цьому не враховується деяке збільшення віддачі під дією порохових газів на дуловий зріз). Дія віддачі зброї характеризується величиною швидкості та енергією, яку вона має при русі назад. Середня енергія віддачі у ручній стрілецькій зброї зазвичай не перевищує 2 кгм і сприймається стріляючим безболісно, хоча може викликати деяку стомлюваність. Встановлено, що віддача у різних зразків зброї різна і буде тим менше, чим легше куля і чим важче зброю, це означає, що віддача буде тим менше, чим менше пороховий заряд. Особливо відчутна віддача у 7,62-мм гвинтівки системи Мосіна зразка 1891/30 pp. - чим могутніше патрон, тим сильніше віддача. При стрільбі з гвинтівки стрілок відчуває віддачу у вигляді різкого поштовху в плече. Особливо це проявляється, коли ствол має перевищення над задньою опорою зброї (будь-то рука стрільця або його плече). Прагнення зменшити відчуття удару при віддачі призвело до необхідності виготовляти ложе для магазинних гвинтівок з вигнутою шийкою приклада. При цьому зменшення сили удару досягається наступним. Сила тиску порохових газів, що викликають віддачу, і сила опору віддачі (упор приклада, рукоятки, центр ваги зброї і т. д.). Розташовані не на одній прямій і направлені в протилежні сторони. Сила тиску порохових газів діє по осі каналу ствола у напрямку, протилежному польоту кулі, тому віддача гвинтівки сприймається плечем стрілка в точці, що лежить нижче осі каналу ствола. Протидія плеча віддачі є тією силою реакції, яка спрямована в протилежній віддачі сторону і дорівнює їй. В результаті цього утворюється пара сил (упор прикладу, рукоятки), яка змушує гвинтівку під час пострілу відхилятися дульною частиною догори. Величина відхилення дульної частини ствола зброї тим більше, чим більше плече цієї пари сил. Момент, що обертає сприяє тому, що віддача гвинтівки стає менш відчутною для стрілка. При цьому слід зауважити, що стрілок відчуває по різному віддачу різних зразків довгоствольної вогнепальної зброї навіть одного і того ж типу. В одному випадку удар в плече при віддачі терпимий, а в іншому випадку зброя сильно "б'є". Відчуття віддачі залежить від того, як вона передається в довгоствольній зброї від ствола через ложе (приклад) до плеча стрілка; для того, щоб віддача була нормальною і зброя (гвинтівка, автомат) не сильно штовхала в плече, його необхідно відповідним чином налагодити. Відома "Гарматна установка, що допускає відкат і повернення в бойове положення" (заявка Російської Федерації на винахід 2008104962/02, від 10.06.2008), що являє собою індивідуальну стрілецьку зброю класу "лафетований автомат", виконану в компонуванні "булл-нап" та містить розміщений рухомо всередині свого напрямного ложа стріляючий агрегат, забезпечений власним пружинним зворотним модулем, а також виконану у вигляді окремого елемента від 1 UA 107023 U 5 10 15 20 25 30 35 40 45 50 55 затворної рами керуючу рукоять, причому, в останній є вузол конструкції цієї зброї, який розміщений на верхній кришці, що закриває відкрите зверху зазначене напрямне ложе зброї, яка характеризується тим, що є розміщений на верхній поздовжній кришці зброї багатофункціональний механізм, що слугує зворотним механізмом затворної рами, а також рукояттю для відведення затворної рами, а також рукояттю для відведення стріляючого агрегату зброї в його заднє фіксоване положення, при цьому зазначений багатофункціональний механізм являє собою телескопічно з'єднані нерухому охоплюючу гільзу, розміщену на зазначеній верхній поздовжній кришці паралельно з пружинним телескопічним зворотним механізмом для стріляючого агрегату і забезпечену дуловим нижнім поздовжнім прорізом, що співпадає в горизонтальній проекції даної охоплюючої гільзи з іншим дуловим нижнім поздовжнім прорізом, що міститься на іншій, рухомій охоплюваній гільзі, також нерухома охоплююча гільза має дуловий верхній поздовжній проріз, що слугує для проходу упору для пальця стрілка, який розміщений в дуловій частині зазначеної рухомої охоплюючої гільзи, причому всередині телескопічно з'єднаних нерухомої і рухомої гільз розміщена зворотна пружина стиснення, дуловий торець якої забезпечений дуловим опорним елементом, що слугує для упору на останній вертикального ребра, яке міститься на жорстко з'єднаному з затворною рамою і паралельному стволу цієї зброї бічному консольному елементу, яким може служити бічний газовий поршень зброї, забезпеченої газовідвідним двигуном, при цьому зазначене вертикальне ребро виконане з можливістю ковзання всередині зазначених співпадаючих поздовжніх прорізів охоплюючої і охоплюваної гільз, всередині яких також розміщується звернене до підствольного консольного елемента зброї, жорстко з'єднаному зі ствольною коробкою останнього, дулове упорне ребро, яке розміщене на зазначеній рухомій охоплюваній гільзі протилежно упору для пальця стрілка останній відносно горизонтальної площини рухомо охоплюваної гільзи, що має можливість свого осьового повороту на задній кут за допомогою впливу на зазначений упор пальців руки стрілка і можливості зчеплення даного дулового упорного ребра з відповідним упорним виступом, що міститься на зазначеному підствольному консольному елементі зброї, причому є: пружинний відвідний механізм, що слугує для утримання від мимовільного осьового повороту рухливу охоплювану гільзу, а також є обмежувач переднього ходу для зазначеного дулового опорного елемента, що міститься на дуловому торці зазначеної зворотної пружини стиснення. Відома автоматична вогнепальна зброя (Патент України на корисну модель № 43170 від 10.08.2009, Бюл. № 15), що містить ствол, навколо якого розташована газова камера, газовий поршень, зворотно-бойова пружина, яка розташована в цівці, і затвор з п'ятачком в передній частині затвора, де газова камера розташована біля патронника, а для додаткового упору важеля знизу виконано дві півшестерні, що повертають важіль, який розташований зі зворотнобойовою пружиною і з магазином під стволом, при цьому важіль і друга половина тяги одночасно діють на відпираючі різні клини, зворотно-бойова пружина виконана у вигляді плоскої спіральної пружини на важелях і їх осі, тяга одночасно повертає навколо осі патронник з роторним зачепленням, на п'ятачку затвора виконані пази, які зчіплюються з патронником або з муфтою, або зі стволом, всередині затвора можливо закріплена пластина міцності з отворами на ній, а всередині затвора також розташовано ударник, можливо шарнірно-важільний затвор. Відома "Великокаліберна снайперська гвинтівка" (Патент України на корисну модель № 75794 від 10.12.2012, Бюл. № 23), що містить ствол з нарізним каналом, сошки, затворну раму, ударно-спусковий механізм зі спусковим гачком, рукоятку, магазин, відкриті приціли, приклад, затильник приклада, ствольну коробку, накладку, компенсатор, при цьому приклад виконано розміщеним під ствольною коробкою, а компенсатор закріплено на дульному зрізі ствола, яка характеризується тим, що додатково містить рукоятку для упору, другу накладку, оптичний приціл, глушник, ручку для переносу, пристрій фіксації, при цьому рукоятка для упора містить телескопічний пристрій та розташована у затильній частині ствольної коробки, друга накладка виконана з можливістю амортизації на затильній частині ствольної коробки, причому ствольна коробка розташована на прикладі за схемою компоновки стрілецької зброї'булл-пап". Відома самозарядна крупнокаліберна снайперська гвинтівка "Barrett M82", що має ударноспусковий механізм ударного типу, режим вогню тільки одиночний. Має сталеву дульну коробку, сконструйовану з двох половин: верхньої та нижньої. На верхній половині розташоване кріплення для оптичного прицілу та складна ручка для переносу. Гвинтівка має кріплення для установки на станки-триноги, приклад забезпечений гумовим затильником. На нижній половині змонтовані ударно-спусковий механізм та приймач магазина. Ствол гвинтівки холоднокований, завдовжки 737 мм, має поздовжні ребра, що зменшують його масу та покращують охолодження. Запирання ствола гвинтівки здійснюється поворотом затвора на 3 бойових упора. "Barrett M82" 2 UA 107023 U 5 10 15 20 25 30 35 40 45 50 55 60 оснащений дульним гальмом - компенсатором двокамерної конструкції, що поглинає 30 % віддачі. На думку авторів, запропонованої корисної моделі, основними недоліками зазначеної гвинтівки є те, що така конструкція гвинтівки не приховує полум'я пострілу, а вісь прискорювача знаходиться нижче осі ствола, чим викликає крутний момент під час пострілу. Гвинтівка не призначена виключно для снайперської стрільби, а її компонування, а саме: спрощений спуск; вісь прискорення знаходиться нижче осі ствола, чим викликає обертальний момент під час пострілу; гвинтівка має великі допуски в напрямному русі ствола, що в решті решт приводить до порушення повторюваності положення ствола. Крім того, гвинтівка має короткий ствол або 737 або 508 мм, що не сприяє пострілам на великі відстані. Таким чином, снайперську гвинтівку "Barrett M82" можна віднести до гвинтівки загальноармійського призначення. Крім того, у даній системі не розкритий потенціал патрона 9912,7 мм на далеких дистанціях (1800-1600 м), що обмежує фактичне призначення виробу до боротьби з неброньованими або легко броньованими цілями та підриву боєприпасів на відстані. Також відома снайперська гвинтівка (Патент України на корисну модель № 50291 від 25.05.2010, Бюл. № 10), що містить ствол з нарізним каналом, ствольну коробку, ложе, приклад, магазин, пристрій для фіксації магазина в примкнутому до ствольної коробки положенні, рукоятку керування вогнем, ударно-спусковий механізм зі спусковим гачком, затворну раму з газовим поршнем та з рукояткою заряджання, газовідвідний пристрій, перекладач видів вогню, оптичний і відкритий приціли та полум'ягасник, при цьому ложе та приклад жорстко з'єднані між собою, газовідвідний пристрій закріплено на стволі, причому рукоятку керування вогнем виконано пістолетної форми, яка характеризується тим, що вона додатково містить компенсатор, амортизуючу накладку та керуючу тягу, при цьому приклад виконано розміщеним під ствольною коробкою, зазначений приклад закріплено до ствольної коробки так, що його затильник збігається із заднім обрізом зазначеної ствольної коробки, амортизуючу накладку закріплено на затильнику приклада і ствольної коробки, компенсатор закріплено на дульному зрізі ствола, рукоятку керування вогнем закріплено попереду магазина, спусковий гачок з'єднано керуючою тягою з ударно-спусковим механізмом, мушку відкритого прицілу розташовано/закріплено на верхній частині газовідвідного пристрою, причому мушка відкритого прицілу містить всередині точку, що фосфоресціює, а цілик - дві точки, що фосфоресціюють, які розміщено із боків прорізу. Найближчим до запропонованої корисної моделі аналогом є "Модульна переносна зброя" (Патент США на винахід № 8230632, від 31.07.2012), що містить опорний модуль, утворений стволом зброї та оболонкою або ствольною рамою, що проходить в задньому напрямку від та співвісно до зазначеного ствола; запірний та взведений модуль вставлений в зазначену оболонку або ствольну раму; та один або декілька додаткових модулів, які функціонально незалежні один від одного та запірний та взведений модуль зв'язані з зазначеним опорним модулем; зазначений один або більше модулів містить запасний або модуль рукоятки, модуль захисної оболонки, модуль магазина, та підйомний патрон і модуль ударно-спускового механізму, запірний та взведений модуль, що містить фіксатор казенної частини та запірну головку, запірний і взведений модуль додатково містить зворотну пружину, зазначений казенний замок є фіксатором зворотного затвора, що складає єдиний орган, розміщений повністю всередині зазначеної оболонки або ствольної рами, зазначена зворотна пружина є фіксатором казенної частини зворотної пружини, яку вставляють в зазначений фіксатор казенної частини та запірна головка, що є обертовою фіксуючою головкою, яка жорстко з'єднана з фіксатором казенної частини за допомогою головки обертового стрижня, який жорстко з'єднаний з зазначеним фіксатором казенної частини та входить в зачеплення з гвинтовим кулачком, утвореним на циліндричному хвостовику з запірної головки, та вся маса, що необхідна для інерційної експлуатації зброї концентрується виключно на зазначеному зворотному фіксаторі казенної частини. В основу корисної моделі поставлена задача, що полягає в удосконаленні модульної снайперської гвинтівки, що містить опорний модуль, затворний модуль, ударно-спусковий модуль, зворотний модуль, додатковий модуль, згідно з корисною моделлю, опорний модуль містить: ствол, ствольну коробку, рукоятку, рукоятку для упору, приклад, затильник прикладу, сошки, казенну частину ствола; затворний модуль містить: поворотний кулачок (ригель), бойок, ударник плаваючий, запобіжну пружину та основну інерційну систему, яка складається з затвора, стебла затвора, інерційної пружини; ударно-спусковий модуль містить: курок, бойову пружину, заднє шептало, автоспуск, тягу, фіксатор стебла затвора, спусковий гачок; зворотний модуль містить: трубчатий корпус пружини ствола, упор ствола та додаткову інерційну систему, 3 UA 107023 U 5 10 15 20 яка складається з напрямного стержня, зворотної пружини ствола, пружини амортизаційної; додатковий модуль містить: планку Вівера, ручку для переносу, дульне гальмо - компенсатор. Компоновка модульної снайперської гвинтівки технічно ідентифікованими інерційними системами - першого рівня - основною інерційною системою, та другого рівня - додатковою інерційною системою, надає технічну можливість короткочасного (протягом 0,001-0,06 с.) регулювання напрямку інерційних сил (вертикальних та горизонтальних) після згорання порохових газів. На Фіг. 1 показаний загальний вигляд зброї, де: 1 - ствол; 2 - затворний модуль; 3 - ударноспусковий модуль; 4 - ствольна коробка; 5 - зворотний модуль; 6 - рукоятка; 7 - рукоятка для упору; 8 - приклад; 9 - затильник прикладу; 10 - планка Вівера; 11 - ручка для переносу; 12 сошки; 13 - дульне гальмо - компенсатор. Причому, ствол 1, ствольна коробка 4, рукоятка 6, рукоятка для упору 7, приклад 8, затильник приклада 9, сошки 12, казенна частина ствола 14 є деталями опорного модулю. На Фіг. 2 показано взаємне розміщення деталей затворного модуля 2, деталей ударноспускового модуля 3 та деталі опорного модуля, а саме казенної частини ствола 14, де деталями затворного модуля 2 є: 15 - затвор; 16 - стебло затвора; 17 - поворотний кулачок (ригель); 18 - бойок; 19 - запобіжна пружина; 20 - інерційна пружина; 21 - ударник плаваючий; а деталями ударно-спускового модуля 3 є: 22 - курок; 23 - бойова пружина; 24 - заднє шептало; 25 - автоспуск; 26 - тяга; 27 - фіксатор стебла затвора; 28 - спусковий гачок. В таблиці зазначені основні характеристики гвинтівки та патрона, який використовують для неї. Таблиця Маса гвинтівки зі стволом, кг Довжина гвинтівки (зі стволом), мм Довжина ствола гвинтівки, мм Патрон, мм Калібр, мм Початкова швидкість кулі, м/с Максимальна дальність ураження, м Вид боєпостачання Приціл 25 30 35 40 45 16 1700 1200 12,7108 12,7 750-853 2500 12,7108 мм Vektor "Counterpunch" - 6-25*56 SCFF-03 Дослідження процесів, які відбуваються при пострілі, і особливо при русі кулі по каналу ствола, вивчає наука - внутрішня балістика, яка встановлює механіко-фізичний зв'язок між механічними та фізичними процесами, які відбуваються у замкнутому просторі стрілецької зброї. Пострілом називається викидання кулі з каналу ствола зброї енергією газів, що утворюються при згорянні порохового заряду. При пострілі із стрілецької зброї відбуваються наступні явища. Від удару бойка по капсулі бойового патрона, досланий в патронник, вибухає ударний склад капсуля й утворюється полум'я, яке через затравочні отвори в дні гільзи проникає до порохового заряду й запалює його. При згорянні порохового заряду утворюється велика кількість сильно нагрітих газів, що створюють в каналі ствола високий тиск на дно кулі і стінки гільзи. В результаті тиску газів на дно кулі вона зсувається з місця і врізається в нарізи, обертаючись по них, просувається каналу ствола з безперервно зростаючою швидкістю і викидається назовні у напрямку осі каналу ствола. Тиск газів на дно гільзи викликає рух зброї (ствола) назад. Від тиску газів на стінки гільзи і ствола відбувається їх розтягування (пружна деформація), і гільза, щільно притискаючись до патронника, перешкоджає прориву порохових газів у бік затвора. Одночасно при пострілі виникає коливальний рух (вібрація) ствола і відбувається його нагрівання. Розпечені гази і частинки незгорілого пороху, що минає з каналу ствола услід за кулею, при зустрічі з повітрям породжують полум'я та ударну хвилю, яка є джерелом звуку при пострілі. При пострілі з автоматичної зброї, пристрій якого заснований на принципі використання енергії порохових газів, що відводяться через отвір в стінці ствола (наприклад, автомат і кулемети Калашникова, снайперської гвинтівки Драгунова, станковий кулемет Горюнова), частина порохових газів, після проходження кулею газовідвідного отвору спрямовується через нього в газову комору, вдаряє в поршень і відкидає поршень з затворною рамою назад. Поки затворна рама не пройде певну відстань, що забезпечує виліт кулі з каналу ствола, затвор продовжує замикати канал ствола. Після вильоту кулі з каналу ствола відбувається його 4 UA 107023 U 5 10 15 20 25 відмикання, затворна рама і затвор, рухаючись назад, стискають пружину, затвор при цьому витягує з патронника гільзу. При русі вперед під дією стиснутої пружини затвор досилає черговий патрон в патронник і знову замикає канал ствола. При пострілі з автоматичної зброї, пристрій якого заснований на принципі використання енергії віддачі (наприклад, пістолет Макарова, автоматичний пістолет Стєчкіна), тиск газів через дно гільзи передається на затвор і викликає рух затвора з гільзою назад. Цей рух починається в момент, коли тиск порохових газів на дно гільзи переборює інерцію затвора та зусилля зворотно-бойової пружини. Куля до цього часу вже вилітає з каналу ствола. Відходячи назад, затвор стискає зворотно-бойову пружину, потім під дією енергії стислої пружини затвор рухається вперед і досилає черговий патрон в патронник. У деяких зразках зброї (наприклад, крупнокаліберний кулемет Владимирова) під дією тиску порохових газів на дно гільзи спочатку рухається назад ствол разом зі зчепленим з ним затвором. Пройшовши деяку відстань, що забезпечує виліт кулі з каналу ствола, ствол і затвор розчіплюються, після чого затвор по інерції відходить в крайнє заднє положення і стискає пружину, а ствол під дією пружини повертається в переднє положення. Порохові гази, що утворюються під час пострілу, тиснуть на всі боки з однаковою силою. Тиск на дно снаряда і на дно гільзи призводить до поступального руху снаряда і стовбура. Рух ствола і пов'язаних з ним деталей в бік, протилежний руху снаряда під час пострілу під дією тиску порохових газів, називається віддачею. З механіки відомо, що якщо на два тіла, що знаходяться в спокої, діє однакова за величиною сила, то швидкість руху цих тіл обернено пропорційна їх масам, так визначимо швидкість віддачі зброї. Звідси, можна визначити швидкість віддачі зброї. Однак, дане твердження не враховує вплив на швидкість віддачі післядії газів, тому не дає максимальної величини швидкості віддачі зброї. Розрахунок швидкості віддачі необхідно проводити з урахуванням коефіцієнта , який для 1275  V0 [1], де V - початкова швидкість кулі, м/с. стрілецької зброї зазвичай розраховують як 0 30 35 40 Та відомо [2], що для боєприпасів, початкові швидкості яких більші за 700 м/с, значення коефіцієнта післядії газів визначають: 1275 .  V0 Швидкість віддачі зброї визначають за формулою (1) q     V0 (1), V Q де V - швидкість віддачі зброї, м/с; q - вага кулі, 0,0482 кг;  - коефіцієнт післядії газів;  - вага порохового заряду, 0,0165 кг; V0 - початкова швидкість пулі, 802 м/с; Q - вага зброї, 16 кг. Отримане значення швидкості віддачі зброї складає V=4 м/с. Для визначення енергії віддачі скористуємося формулою, (2), яка виражає величину кінетичної енергії: Q  V2 ,(2) 2g де E - енергія віддачі зброї, кгм; 2 g - прискорення вільного падіння, 9,81 м/с . Отримане значення енергії віддачі зброї, без урахування роботи основної та додаткової інерційної системи, складає 13 кгм. Узагальнений опис запропонованої корисної моделі. Основними конструктивними елементами зброї (Фіг. 1) є ствол 1, затворний модуль 2, ударно-спусковий модуль 3, ствольна коробка 4, зворотний модуль 5, рукоятка 6, рукоятка для упора 7, приклад 8, затильник приклада 9, планка Вівера 10, ручка для переносу 11, сошки 12, дульне гальмо - компенсатор 13. Причому, ствол 1, ствольна коробка 4, рукоятка 6, рукоятка для упору 7, приклад 8, затильник прикладу 9, сошки 12, казенна частина ствола 14 є деталями опорного модуля. E 45 50 5 UA 107023 U 5 10 15 20 25 30 35 40 45 50 55 На Фіг. 2 показана деталь опорного модуля, а саме казенна частина ствола 14, в якій розміщується затворний модуль 2, до якого належать: затвор 15, стебло затвора 16, поворотний кулачок (ригель) 17, бойок 18, запобіжна пружина 19, інерційна пружина 20, ударник плаваючий 21, викидач з пружиною (на Фіг. 1, 2 не показано), фіксатор пружинний (на Фіг. 1, 2 не показано), основа ручки перезаряджання (на Фіг. 1, 2 не показано), упор бойка (на Фіг. 1, 2 не показано), відбивачі підпружинені (на Фіг. 1, 2 не показано) та ударно-спусковий модуль 3, до якого належать: курок 22, бойова пружина 23, заднє шептало 24, автоспуск 25, тяга 26, фіксатор стебла затвора 27; спусковий гачок 28. Зворотний модуль 5 містить трубчатий корпус пружини ствола, напрямний стержень, упор ствола, зворотна пружина ствола, пружина амортизаційна. Корисна модель працює наступним чином Для здійснення пострілу необхідно відкрити затвор 15, відвести основу ручки перезаряджання (на Фіг. 1, 2 не показано) стебла затвора 16 до крайньої задньої точки. Стебло затвора 16, рухаючись назад поперечним криволінійним пазом, починає обертати поворотний кулачок (ригель) (17), що, в свою чергу, повертає затвор 15 на кут 60°. Відбувається розмикання бойових упорів затвора 15 з бойовими упорами казенної частини ствола 14. У цей момент відбувається зведення курка 22 і стиснення бойових пружин 23. Виступ стебла затвора 16 звільняє автоспуск 25 і він заскакує за упор курка. Защіпка пружинного фіксатора (на Фіг. 1, 2 не показано) звільняється і під дією пружини фіксатора (на Фіг. 1, 2 не показано) займає вихідне положення. Курок 22 в крайньому задньому положенні входить в зачеплення з заднім шепталом 24. Курок 22 зведений, а затвор 15 знаходиться в задньому положенні. Після чого у вікно, що відкрилося, вкладають патрон в патронник ствола. Плавним рухом вперед затвор 15 закривають. При цьому, курок 22 залишається зведеним завдяки задньому шепталу 24. Своїм виступом стебло затвора 16 виводить із зачеплення автоспуск 25, доходячи до переднього крайнього положення затвора 15, розчіплюється зі стеблом затвора 16 за допомогою фіксатора стебла затвора 27 і, взаємодіючи з криволінійним пазом стебла затвора 16, починає поворот на 60°. При цьому викидач (на Фіг. 1, 2 не показано) заскакує за рант гільзи, продовжуючи рухатися до передньої крайньої точки. Поворотний кулачок (ригель) 17 входить в подовжній паз стебла затвора 16, чим забезпечує надійне замикання затвора 15. У передньому крайньому положенні стебла затвора 16 фіксатор стебла затвора 27 заскакує за проточку стебла затвора 16 і запобігає довільному руху деталі. Для здійснення пострілу натискають на спусковий гачок 28, передаючи зусилля через тягу 26, заднє шептало 24 виходить з взаємодії з курком 22. Курок 22, обертаючись на осі, завдає удар по плаваючому ударнику 21. Одночасно, курок 22 розчіплює фіксатор стебла затвора 27 зі стеблом затвора 16. Енергія удару передається деталі на бойок 18 і відбувається удар бойка 18 по капсулю. Від дії віддачі, ствол 1 з зчепленим затвором 15 починає спільний рух назад. Між затвором 15 та стеблом затвора 16 розміщена інерційна пружина 20. При цьому, стебло затвора 16 маючи масу намагається лишитися в стані спокою (нерухомим). Під час руху затворного модулю 2 назад відбувається стиснення інерційної пружини 20 в межах 2-3 мм, що призводить до накопичення енергії, достатньої для викидання гільзи та зведення курка 22. Після проходження стволом 1 вільного ходу 25 мм, ствол 1 зупиняється в крайньому задньому положенні. Зворотна пружина ствола (на Фіг. 1, 2 не показано) знаходиться в стисненому положенні. Вільний хід ствола 25 мм при проходженні відстані 23 мм діє зворотна пружина ствола (на Фіг. 1, 2 не показано) на відстані 2 мм вмикається пружина амортизаційна (на Фіг. 1, 2 не показано). Від енергії, переданої інерційною пружиною 20, стебло затвора 16 самостійно починає рухатись назад (в системах з коротким ходом ствола інерційна пружина 20 грає роль прискорювача). Від дії віддачі затворний модуль 2 рухається назад, одночасно з чим зводиться курок 22. Обертаючись на осі, курок 22 стискає бойові пружини 23, дійшовши до крайньої задньої точки, автоспуск 25 заскакує за виступ курка 22 і залишає курок 22 зведеним до тих пір, поки на плече автоспуску 25 не почне діяти виступ стебла затвора 16. Від набутої швидкості стебло затвора 16 своїм криволінійним пазом діє на поворотний кулачок (ригель) 17 і повертає затвор 15 до моменту розмикання затвора 15 зі стволом 1. Як 6 UA 107023 U 5 10 15 20 25 30 35 тільки стебло затвора 16 здійснило розмикання затвора 15 зі стволом 1, вони продовжують рухатись спільно до моменту зупинення ствола 1. В цей момент викидач (на Фіг. 1, 2 не показано) зсуває гільзу з місця та міцно утримує її з затвором 15 до моменту викидання за межі виробу. Ствол 1 під дією зворотної пружини ствола (на Фіг. 1, 2 не показано) повертається в переднє положення. Пружинний фіксатор (на Фіг. 1, 2 не показано) блокує затвор 15 від незапланованих поворотів під час руху затворного модуля 2. Затворний модуль 2 залишається в крайньому задньому положенні. Курок 22 зведений, та при відпусканні спускового гачка 28, він додатково ставиться на заднє шептало 24. Виріб залишається готовим до заряджання. Як видно із опису конструкції гвинтівки, вона суттєво відрізняється від прототипу, а отже є новою. При дослідженнях встановлено, що при згорянні порохового заряду приблизно 25-35 % виділеної енергії витрачається на повідомлення пулі поступального руху (основна робота); 1525 % енергії - на вчинення другорядних робіт (врізання і подолання тертя кулі при русі по каналу ствола 1, нагрівання стінок ствола, гільзи і кулі, переміщення рухомих частин зброї); близько 40 % енергії не використовується і втрачається після вильоту кулі з каналу ствола 1. Постріл відбувається в дуже короткий проміжок часу (0,001-0,06 с). При пострілі розрізняють чотири послідовні періоди: попередній; перший, або основний; другий; третій, або період післядії газів. Модульна снайперська гвинтівка "ХАДО", яка містить технічно ідентифіковані інерційні системи - першого рівня, а саме: основну інерційну систему, та інерційну систему другого рівня, а саме: додаткову інерційну систему, вирішує поставлену технічну задачу, в якій за короткий проміжок часу (0,001-0,06 с), збалансовано спрацьовують інерційні системи першого та другого рівнів, завдяки чому, після згорання порохових газів, вказані системи контролюють розподіл енергії віддачі від пострілу та мінімізують ефект підкидання ствола. Для виробництва запропонованої модульної снайперської гвинтівки "ХАДО" може бути виготовлена проектно-конструкторська, технологічна та інша документація, отримано офіційний дозвіл, у відповідності до норм чинного законодавства, після чого вказана "Модульна снайперська гвинтівка "ХАДО", може бути відтворене в заводських умовах. Джерела інформації: 1. Кириллов В.М. Основы устройства и проектирования стрелкового оружия. Свойства, баллистическое решение, патроны, стволы - Издательство Пензенского высшего артиллерийского инженерного Ордена красной звезды училища, 1963-340 с. 2. Горовой С.А. Физические основы функционирования стрелково-пушечного, артиллерийского и ракетного оружия. Баллистика - СГГА: Новосибирск, 2007-139 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 Модульна снайперська гвинтівка, що містить опорний модуль, затворний модуль, ударноспусковий модуль, зворотний модуль, додатковий модуль, яка відрізняється тим, що опорний модуль містить ствол, ствольну коробку, рукоятку, рукоятку для упору, приклад, затильник приклада, сошки, казенну частину ствола; затворний модуль містить поворотний кулачок (ригель), бойок, ударник плаваючий, запобіжну пружину та основну інерційну систему, яка складається з затвора, стебла затвора, інерційної пружини; ударно-спусковий модуль містить курок, бойову пружину, заднє шептало, автоспуск, тягу, фіксатор стебла затвора, спусковий гачок; зворотний модуль містить трубчатий корпус пружини ствола, упор ствола та додаткову інерційну систему, яка складається з напрямного стержня, зворотної пружини ствола, пружини амортизаційної; додатковий модуль містить планку Вівера, ручку для переносу, дульне гальмо компенсатор. 7 UA 107023 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
