Великокаліберна снайперська гвинтівка

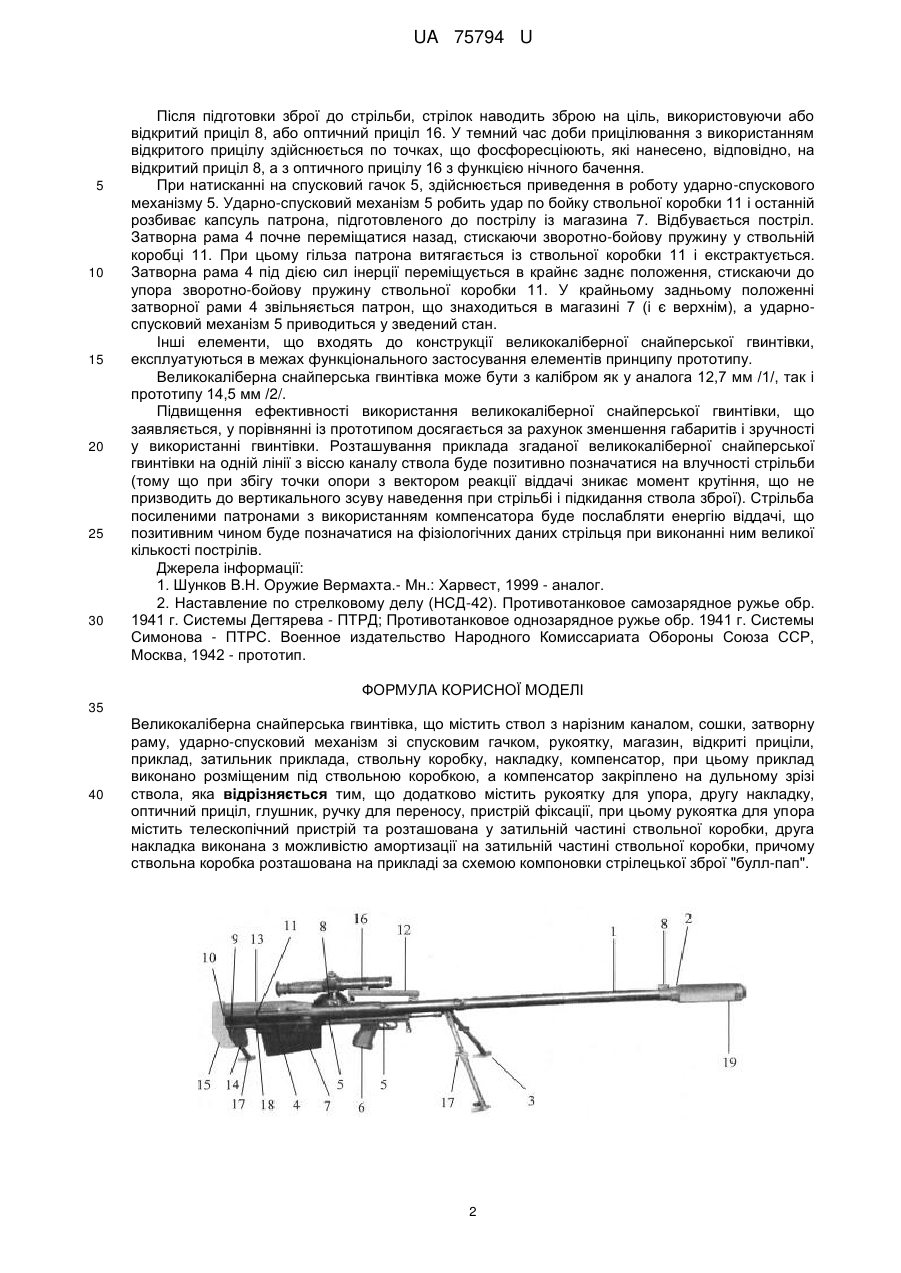

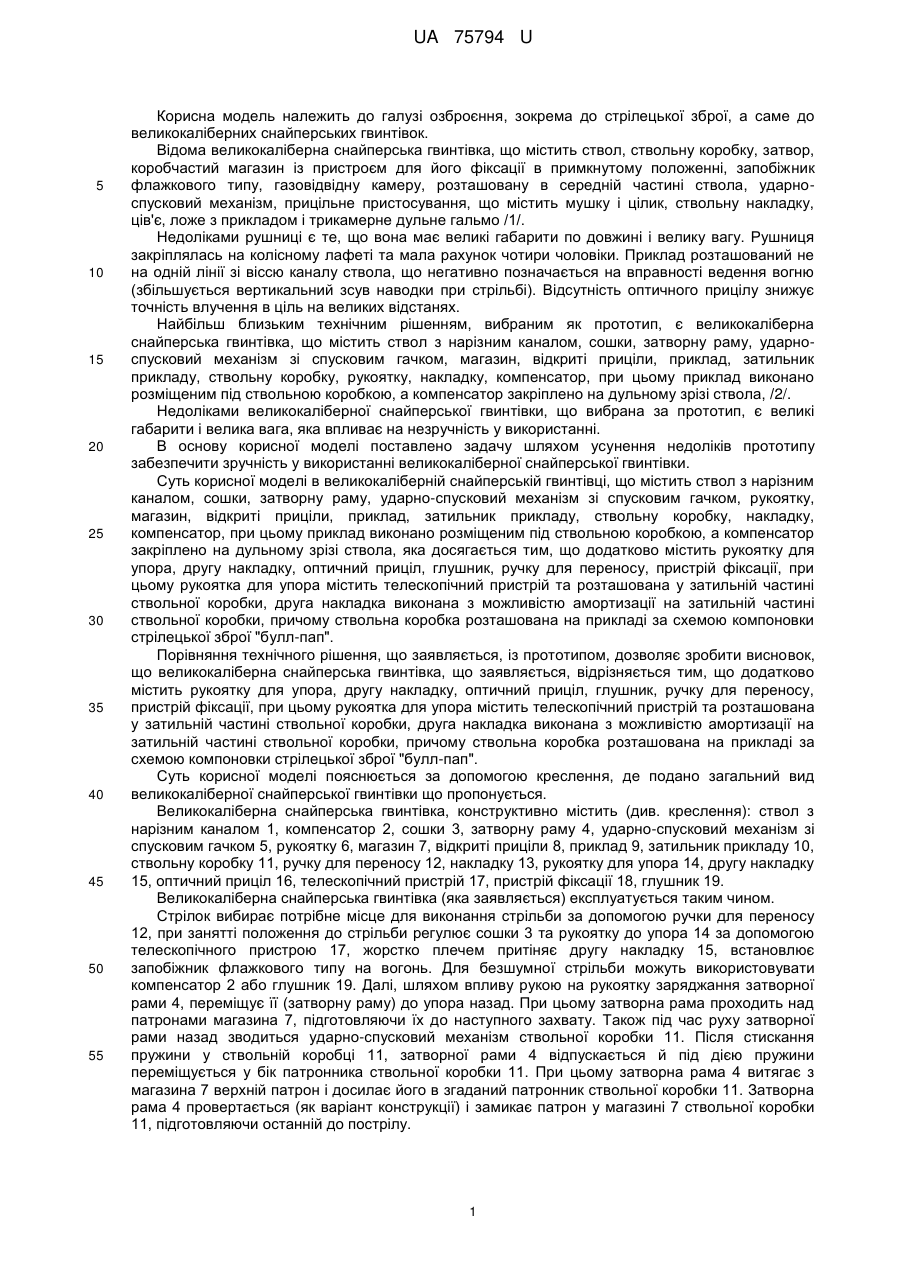

Реферат: UA 75794 U UA 75794 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі озброєння, зокрема до стрілецької зброї, а саме до великокаліберних снайперських гвинтівок. Відома великокаліберна снайперська гвинтівка, що містить ствол, ствольну коробку, затвор, коробчастий магазин із пристроєм для його фіксації в примкнутому положенні, запобіжник флажкового типу, газовідвідну камеру, розташовану в середній частині ствола, ударноспусковий механізм, прицільне пристосування, що містить мушку і цілик, ствольну накладку, ців'є, ложе з прикладом і трикамерне дульне гальмо /1/. Недоліками рушниці є те, що вона має великі габарити по довжині і велику вагу. Рушниця закріплялась на колісному лафеті та мала рахунок чотири чоловіки. Приклад розташований не на одній лінії зі віссю каналу ствола, що негативно позначається на вправності ведення вогню (збільшується вертикальний зсув наводки при стрільбі). Відсутність оптичного прицілу знижує точність влучення в ціль на великих відстанях. Найбільш близьким технічним рішенням, вибраним як прототип, є великокаліберна снайперська гвинтівка, що містить ствол з нарізним каналом, сошки, затворну раму, ударноспусковий механізм зі спусковим гачком, магазин, відкриті приціли, приклад, затильник прикладу, ствольну коробку, рукоятку, накладку, компенсатор, при цьому приклад виконано розміщеним під ствольною коробкою, а компенсатор закріплено на дульному зрізі ствола, /2/. Недоліками великокаліберної снайперської гвинтівки, що вибрана за прототип, є великі габарити і велика вага, яка впливає на незручність у використанні. В основу корисної моделі поставлено задачу шляхом усунення недоліків прототипу забезпечити зручність у використанні великокаліберної снайперської гвинтівки. Суть корисної моделі в великокаліберній снайперській гвинтівці, що містить ствол з нарізним каналом, сошки, затворну раму, ударно-спусковий механізм зі спусковим гачком, рукоятку, магазин, відкриті приціли, приклад, затильник прикладу, ствольну коробку, накладку, компенсатор, при цьому приклад виконано розміщеним під ствольною коробкою, а компенсатор закріплено на дульному зрізі ствола, яка досягається тим, що додатково містить рукоятку для упора, другу накладку, оптичний приціл, глушник, ручку для переносу, пристрій фіксації, при цьому рукоятка для упора містить телескопічний пристрій та розташована у затильній частині ствольної коробки, друга накладка виконана з можливістю амортизації на затильній частині ствольної коробки, причому ствольна коробка розташована на прикладі за схемою компоновки стрілецької зброї "булл-пап". Порівняння технічного рішення, що заявляється, із прототипом, дозволяє зробити висновок, що великокаліберна снайперська гвинтівка, що заявляється, відрізняється тим, що додатково містить рукоятку для упора, другу накладку, оптичний приціл, глушник, ручку для переносу, пристрій фіксації, при цьому рукоятка для упора містить телескопічний пристрій та розташована у затильній частині ствольної коробки, друга накладка виконана з можливістю амортизації на затильній частині ствольної коробки, причому ствольна коробка розташована на прикладі за схемою компоновки стрілецької зброї "булл-пап". Суть корисної моделі пояснюється за допомогою креслення, де подано загальний вид великокаліберної снайперської гвинтівки що пропонується. Великокаліберна снайперська гвинтівка, конструктивно містить (див. креслення): ствол з нарізним каналом 1, компенсатор 2, сошки 3, затворну раму 4, ударно-спусковий механізм зі спусковим гачком 5, рукоятку 6, магазин 7, відкриті приціли 8, приклад 9, затильник прикладу 10, ствольну коробку 11, ручку для переносу 12, накладку 13, рукоятку для упора 14, другу накладку 15, оптичний приціл 16, телескопічний пристрій 17, пристрій фіксації 18, глушник 19. Великокаліберна снайперська гвинтівка (яка заявляється) експлуатується таким чином. Стрілок вибирає потрібне місце для виконання стрільби за допомогою ручки для переносу 12, при занятті положення до стрільби регулює сошки 3 та рукоятку до упора 14 за допомогою телескопічного пристрою 17, жорстко плечем притіняє другу накладку 15, встановлює запобіжник флажкового типу на вогонь. Для безшумної стрільби можуть використовувати компенсатор 2 або глушник 19. Далі, шляхом впливу рукою на рукоятку заряджання затворної рами 4, переміщує її (затворну раму) до упора назад. При цьому затворна рама проходить над патронами магазина 7, підготовляючи їх до наступного захвату. Також під час руху затворної рами назад зводиться ударно-спусковий механізм ствольної коробки 11. Після стискання пружини у ствольній коробці 11, затворної рами 4 відпускається й під дією пружини переміщується у бік патронника ствольної коробки 11. При цьому затворна рама 4 витягає з магазина 7 верхній патрон і досилає його в згаданий патронник ствольної коробки 11. Затворна рама 4 провертається (як варіант конструкції) і замикає патрон у магазині 7 ствольної коробки 11, підготовляючи останній до пострілу. 1 UA 75794 U 5 10 15 20 25 30 Після підготовки зброї до стрільби, стрілок наводить зброю на ціль, використовуючи або відкритий приціл 8, або оптичний приціл 16. У темний час доби прицілювання з використанням відкритого прицілу здійснюється по точках, що фосфоресціюють, які нанесено, відповідно, на відкритий приціл 8, а з оптичного прицілу 16 з функцією нічного бачення. При натисканні на спусковий гачок 5, здійснюється приведення в роботу ударно-спускового механізму 5. Ударно-спусковий механізм 5 робить удар по бойку ствольної коробки 11 і останній розбиває капсуль патрона, підготовленого до пострілу із магазина 7. Відбувається постріл. Затворна рама 4 почне переміщатися назад, стискаючи зворотно-бойову пружину у ствольній коробці 11. При цьому гільза патрона витягається із ствольної коробки 11 і екстрактується. Затворна рама 4 під дією сил інерції переміщується в крайнє заднє положення, стискаючи до упора зворотно-бойову пружину ствольної коробки 11. У крайньому задньому положенні затворної рами 4 звільняється патрон, що знаходиться в магазині 7 (і є верхнім), а ударноспусковий механізм 5 приводиться у зведений стан. Інші елементи, що входять до конструкції великокаліберної снайперської гвинтівки, експлуатуються в межах функціонального застосування елементів принципу прототипу. Великокаліберна снайперська гвинтівка може бути з калібром як у аналога 12,7 мм /1/, так і прототипу 14,5 мм /2/. Підвищення ефективності використання великокаліберної снайперської гвинтівки, що заявляється, у порівнянні із прототипом досягається за рахунок зменшення габаритів і зручності у використанні гвинтівки. Розташування приклада згаданої великокаліберної снайперської гвинтівки на одній лінії з віссю каналу ствола буде позитивно позначатися на влучності стрільби (тому що при збігу точки опори з вектором реакції віддачі зникає момент крутіння, що не призводить до вертикального зсуву наведення при стрільбі і підкидання ствола зброї). Стрільба посиленими патронами з використанням компенсатора буде послабляти енергію віддачі, що позитивним чином буде позначатися на фізіологічних даних стрільця при виконанні ним великої кількості пострілів. Джерела інформації: 1. Шунков В.Н. Оружие Вермахта.- Мн.: Харвест, 1999 - аналог. 2. Наставление по стрелковому делу (НСД-42). Противотанковое самозарядное ружье обр. 1941 г. Системы Дегтярева - ПТРД; Противотанковое однозарядное ружье обр. 1941 г. Системы Симонова - ПТРС. Военное издательство Народного Комиссариата Обороны Союза ССР, Москва, 1942 - прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 Великокаліберна снайперська гвинтівка, що містить ствол з нарізним каналом, сошки, затворну раму, ударно-спусковий механізм зі спусковим гачком, рукоятку, магазин, відкриті приціли, приклад, затильник приклада, ствольну коробку, накладку, компенсатор, при цьому приклад виконано розміщеним під ствольною коробкою, а компенсатор закріплено на дульному зрізі ствола, яка відрізняється тим, що додатково містить рукоятку для упора, другу накладку, оптичний приціл, глушник, ручку для переносу, пристрій фіксації, при цьому рукоятка для упора містить телескопічний пристрій та розташована у затильній частині ствольної коробки, друга накладка виконана з можливістю амортизації на затильній частині ствольної коробки, причому ствольна коробка розташована на прикладі за схемою компоновки стрілецької зброї "булл-пап". 2 UA 75794 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
