Будинок на воді

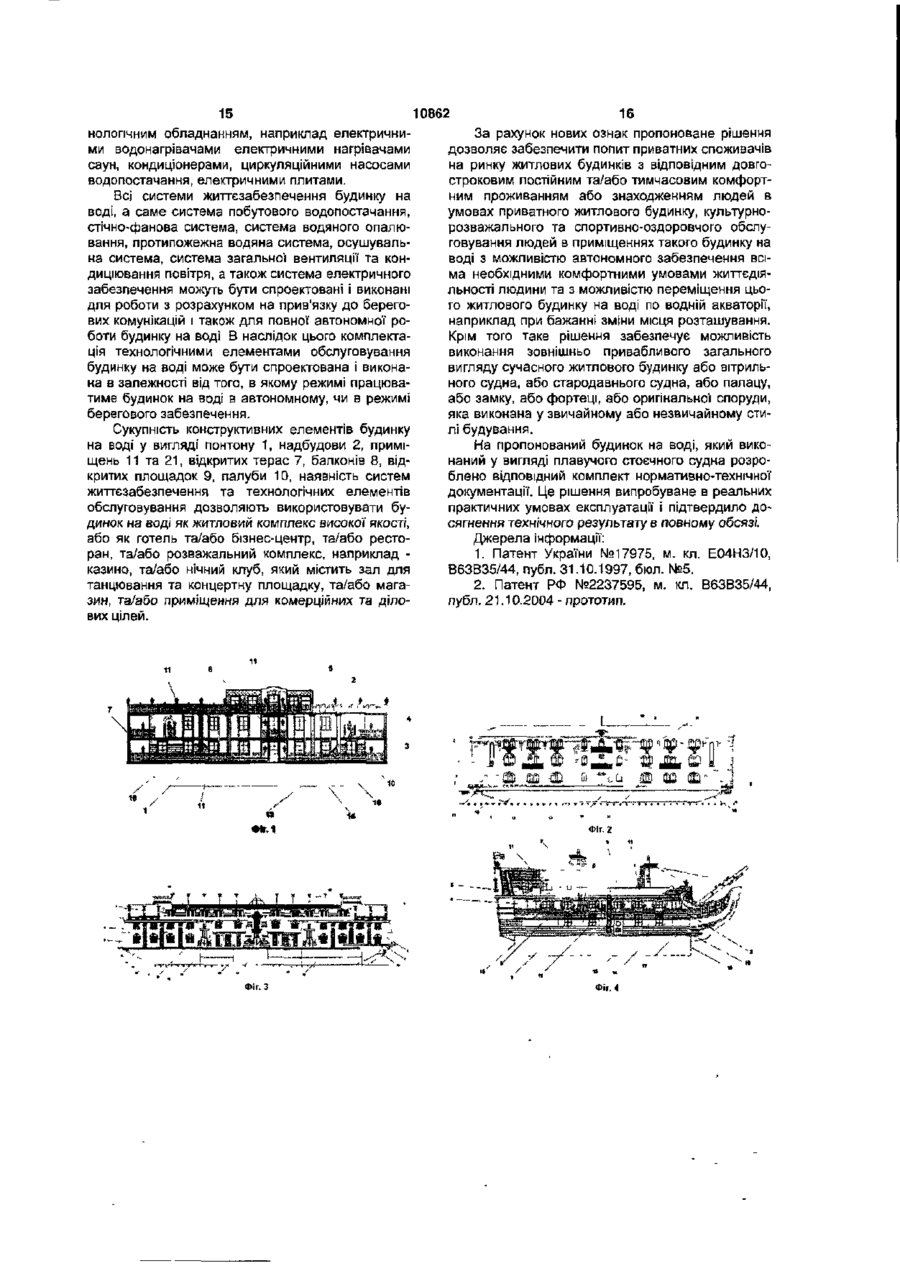

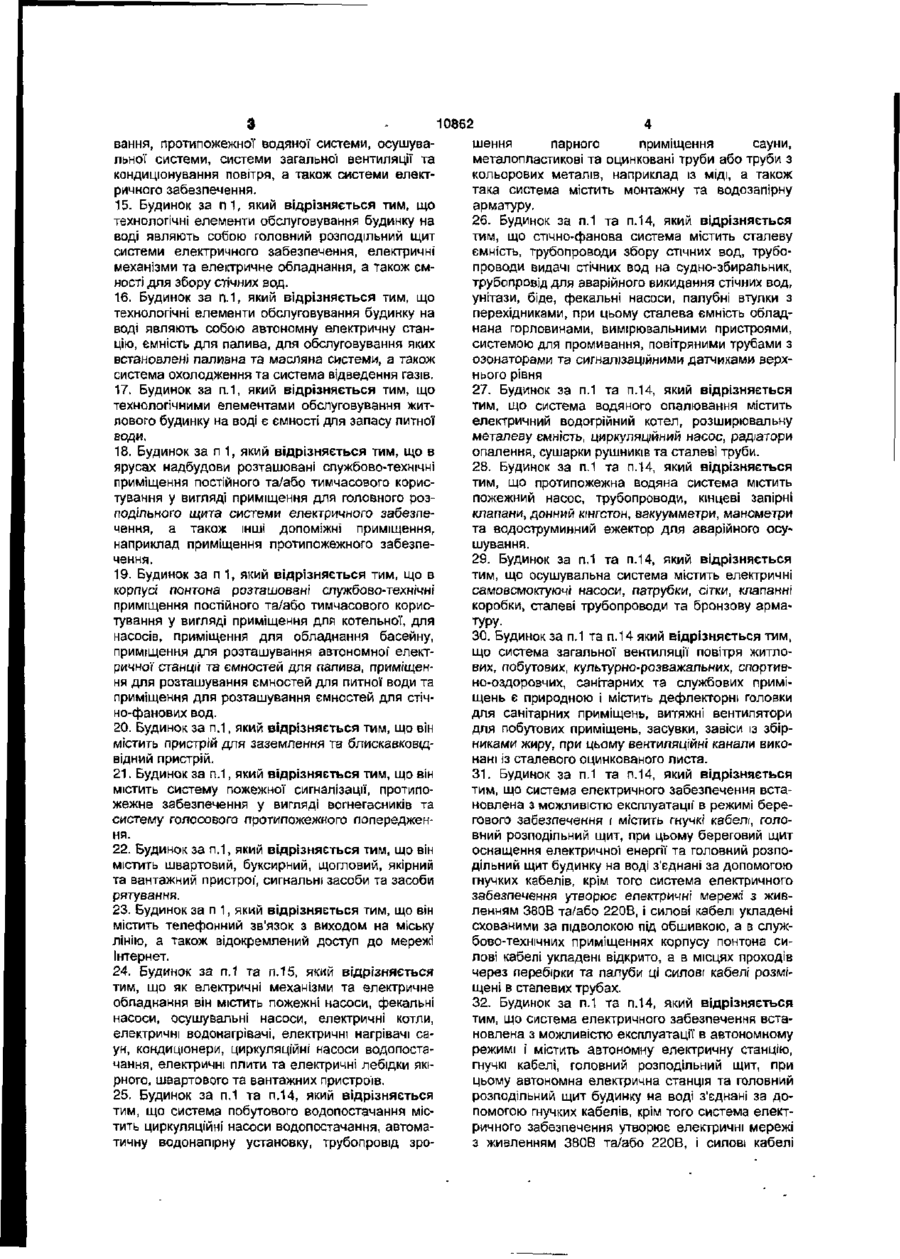

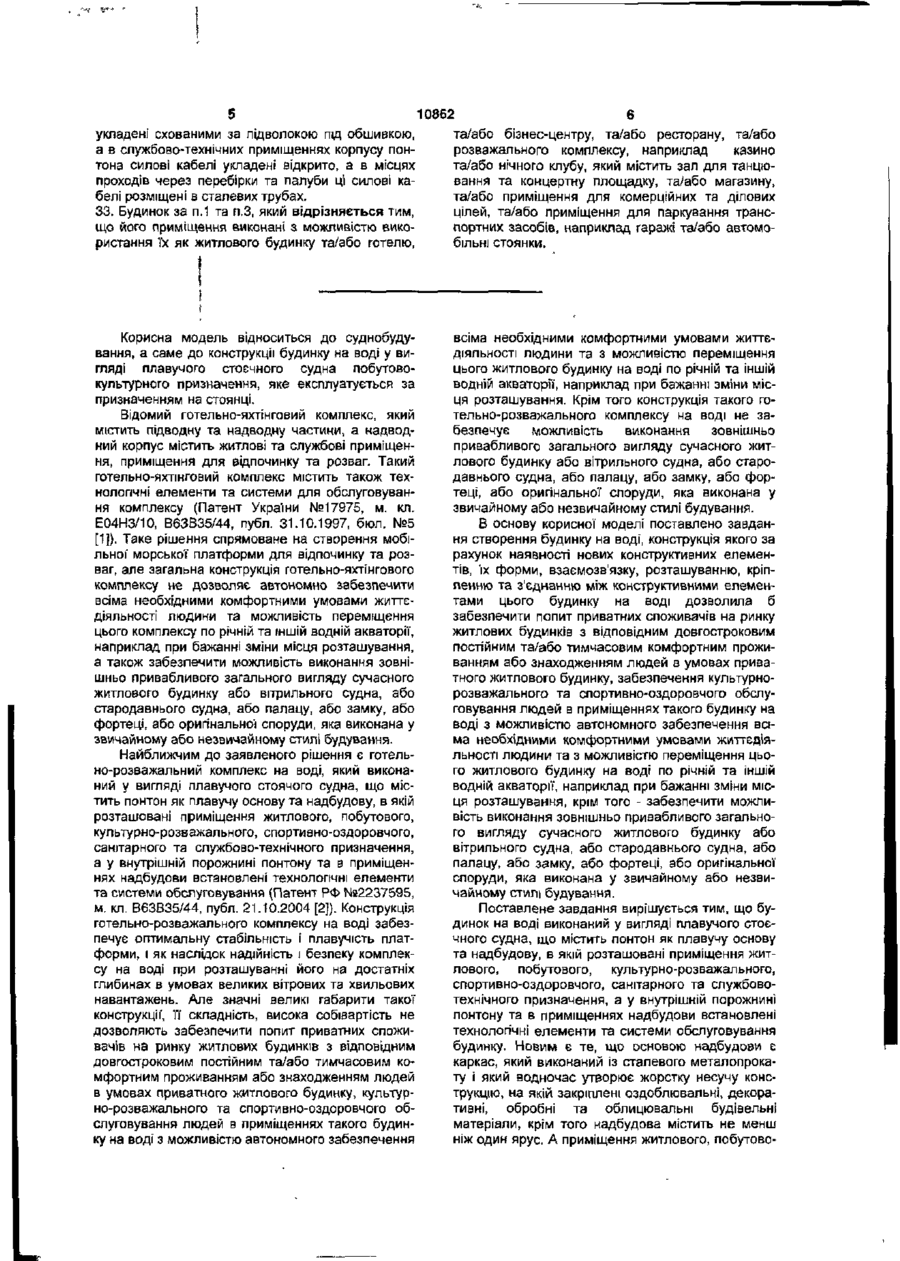

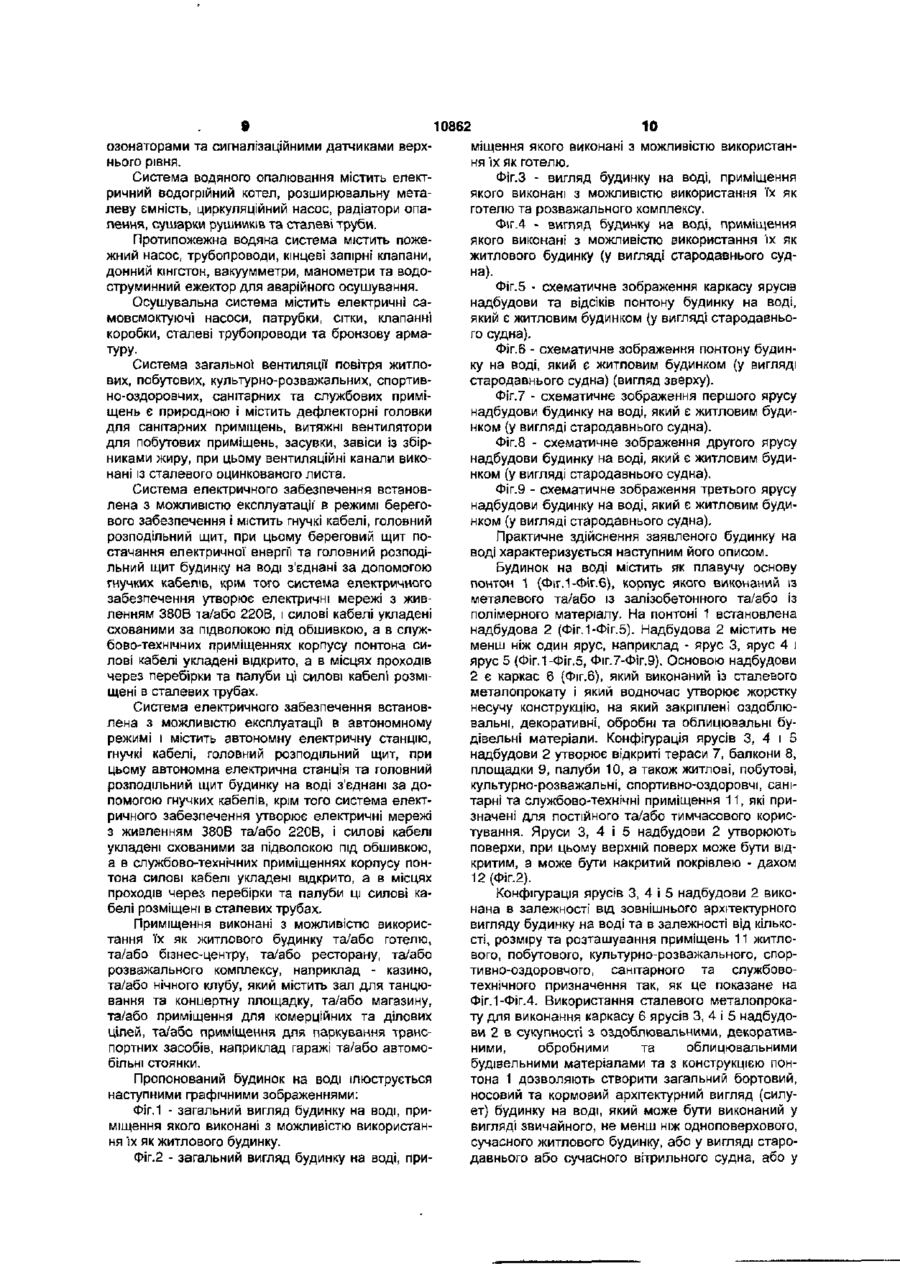

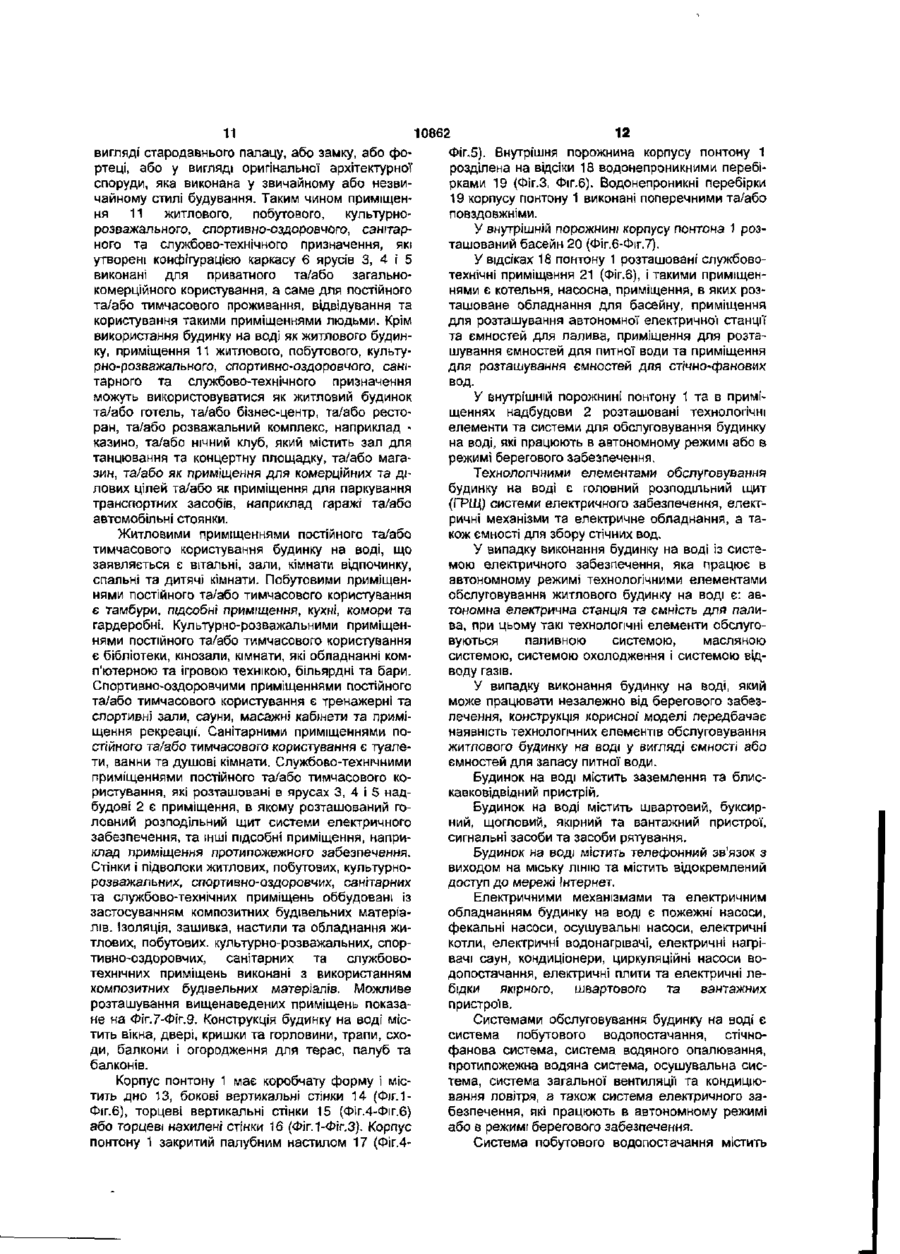

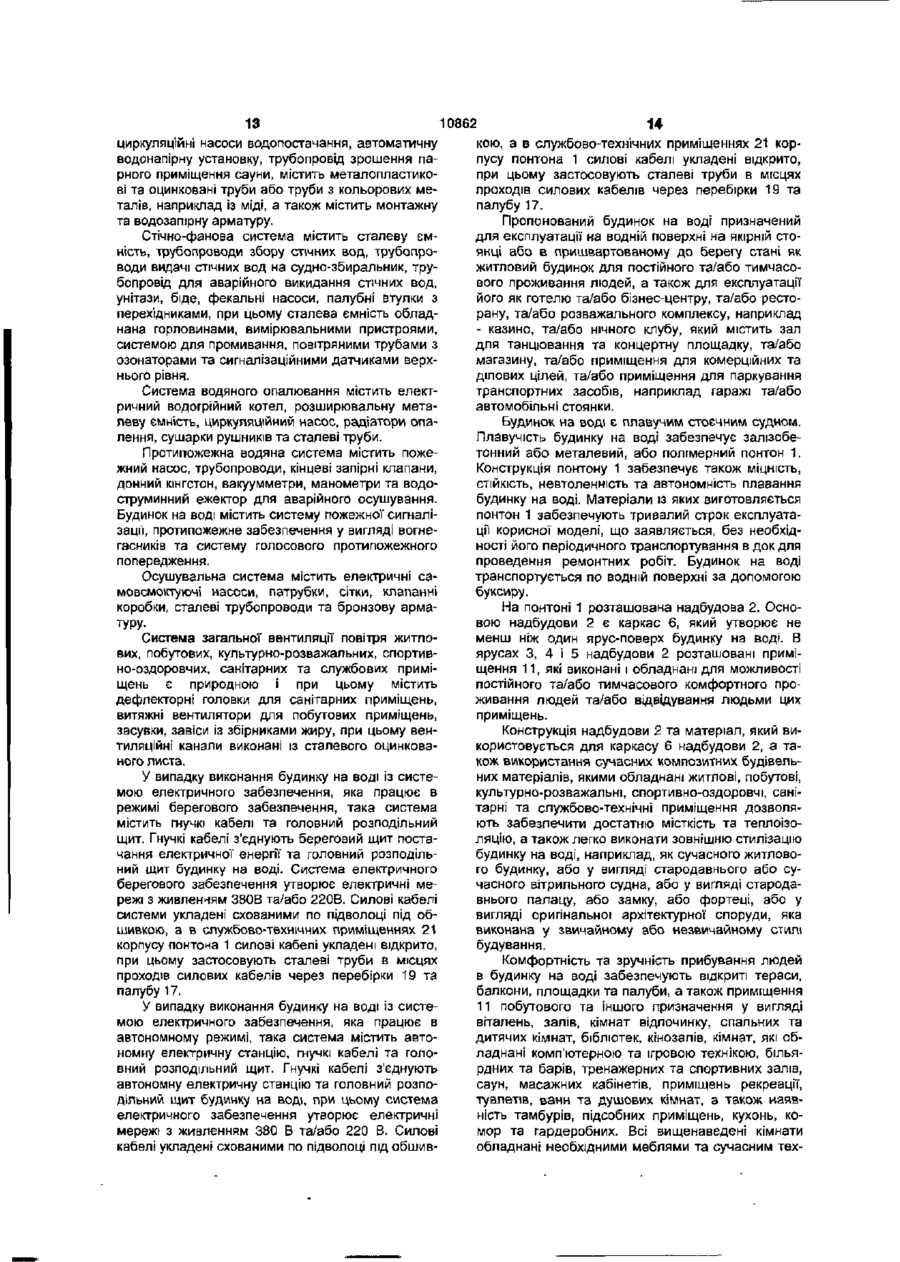

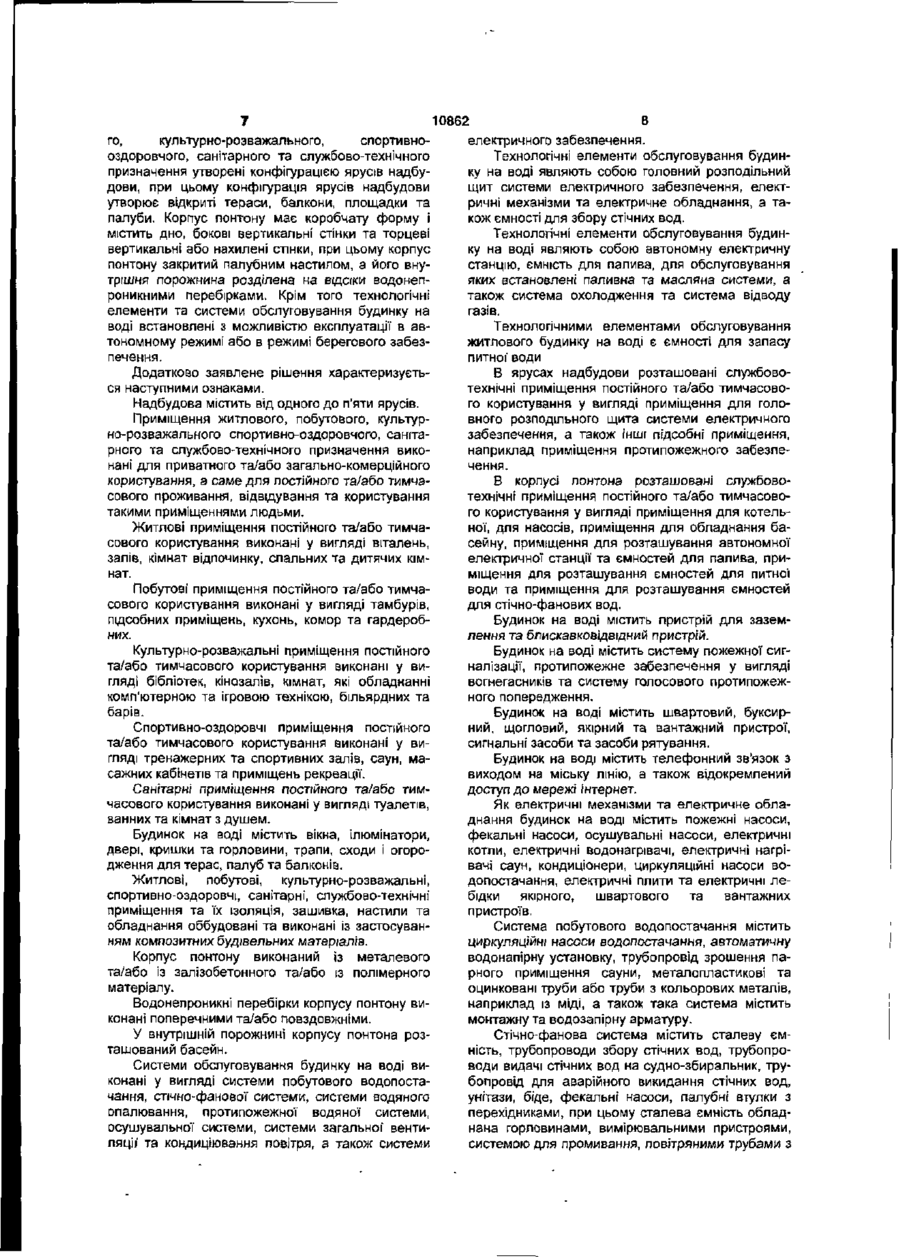

1. Будинок на воді, який виконаний у вигляді плавучого стоечного судна, що містить понтон як плавучу основу та надбудову, в якій розташовані приміщення житлового, побутового, купьтурнорозважального, спортивно-оздоровчого, санітарного та службово-технічного призначення, а у внутрішній порожнині понтона та в приміщеннях надбудови встановлені технологічні елементи та системи обслуговування будинку, який відрізняється тим, що основою надбудови є каркас, який виконаний Із сталевого металопрокату ї який водночас утворює жорстку несучу конструкцію, на якій закріплені оздоблювальні, декоративні, обробні та облицювальні будівельні матеріали, крім того надбудова містить не менш ніж один ярус, а приміщення житлового, побутового, культурнорозважапьного, спортивно-оздоровчого, санітарного та службово-технічного призначення утворені конфігурацією ярусів надбудови, при цьому конфігурація ярусів надбудови утворює відкриті тераси, балкони, площадки та палуби, а корпус понтона має коробчасту форму і містить дно, бокові вертикальні стінки та торцеві вертикальні або нахилені стінки, при цьому корпус понтона закритий палубним настилом, а його внутрішня порожнина розділена на відсіки водонепроникними перебірками, крім того технологічні елементи та системи обслуговування будинку на воді встановлені з можливістю експлуатації в автономному режимі або в режимі берегового забезпечення. 2. Будинок за п.1, який відрізняється тим, що надбудова містить від одного до п'яти ярусів. 3. Будинок за п.1, який відрізняється тим, що приміщення житлового, побутового, культурнорозважального, спортивно-оздоровчого, санітарного та службово-технічного призначення виконані для приватного та/або загальнокомерційного користування, а саме: для постійного та/або тимчасового проживання, відвідування та користування такими приміщеннями людьми. 4. Будинок за п.1 та п.З, який відрізняється тим, що житлові приміщення постійного та/або тимчасового користування виконані у вигляді віталень, залів, кімнат відпочинку, спальних та дитячих кімнат. 5. Будинок за п.1 та п.З, який відрізняється тим, що побутові приміщення постійного та/або тимчасового користування виконані у вигляді тамбурів, допоміжних приміщень, кухонь, комор та гардеробних. 6. Будинок п.1 та п.З, який відрізняється тим, що культурно-розважальні приміщення постійного та/або тимчасового користування виконані у вигляді бібліотек, кінозалів, кімнат, які обладнані комп'ютерною та ігровою технікою, більярдних та барів. 7. Будинок за п.1 та п.З, який відрізняється тим, що спортивно-оздоровчі приміщення постійного та/або тимчасового користування виконані у вигляді тренажерних та спортивних залів, саун, масажних кабінетів та приміщень рекреації. 8. Будинок за п.1 та п.З, який відрізняється тим, що санітарні приміщення постійного та/або тимчасового користування виконані у вигляді туалетів, ванних та кімнат з душем. 9. Будинок за п.1, який відрізняється тим, що він містить вікна, ілюмінатори, двері, кришки та горловини, трапи, сходи І огорожі для терас, палуб та балконів. 10. Будинок за п.1 та п.З, який відрізняється тим, що житлові, побутові, культурно-розважальні, спортивно-оздоровчі, санітарні, службово-технічні приміщення та 'їх ізоляція, обшивка, настили та обладнання оббудовані та виконані із застосуванням композитних будівельних матеріалів. 11 Будинок за п.1, який відрізняється тим, що корпус понтона виконаний із металевого та/або із залізобетонного, та/або із полімерного матеріалу. 12. Будинок за п.1, який відрізняється тим, що водонепроникні перебірки корпусу понтону виконані поперечними та/або повздовжніми. 13. Будинок за п.1, який відрізняється тим, що у внутрішній порожнині корпусу понтона розташований басейн. 14. Будинок за п.1, який відрізняється тим, що системи обслуговування будинку на воді виконані у вигляді системи побутового водопостачання, стічно-фанової системи, системи водяного опалю (О 00 о Сї 10862 вання, протипожежної водяної системи, осушувальної системи, системи загальної вентиляції та кондицюнуаання повітря, а також системи електричного забезпечення. 15. Будинок за п 1 , який відрізняється тим, що технологічні елементи обслуговування будинку на воді являють собою головний розподільний щит системи електричного забезпечення, електричні механізми та електричне обладнання, а також ємності для збору стічних вод. 16. Будинок за п.1, який відрізняється тим, що технологічні елементи обслуговування будинку на воді являють собою автономну електричну станцію, ємність для палива, для обслуговування яких встановлені паливна та масляна системи, а також система охолодження та система відведення газів. 17. Будинок за п.1, який відрізняється тим, що технологічними елементами обслуговування житлового будинку на воді є ємності для запасу питної води. 18. Будинок за п 1, який відрізняється тим, що в ярусах надбудови розташовані службово-технічні приміщення постійного та/або тимчасового користування у вигляді приміщення для головного розподільного щита системи електричного забезпечення, а також інші допоміжні приміщення, наприклад приміщення протипожежного забезпечення. 19. Будинок за п 1, який відрізняється тим, що в корпусі понтона розташовані службово-технічні приміщення постійного та/або тимчасового користування у вигляді приміщення для котельної, для насосів, приміщення для обладнання басейну, приміщення для розташування автономної електричної станції та ємностей для палива, приміщення для розташування ємностей для питної води та приміщення для розташування ємностей для стічно-фанових вод. 20. Будинок за п.1, який відрізняється тим, що він містить пристрій для заземлення та блискавковідвідний пристрій. 21. Будинок за п.1, який відрізняється тим, що він містить систему пожежної сигналізації, протипожежне забезпечення у вигляді вогнегасників та систему голосового протипожежного попередження. 22. Будинок за п.1, який відрізняється тим, що він містить швартовий, буксирний, щогловий, якірний та вантажний пристрої1, сигнальні засоби та засоби рятування. 23. Будинок за п 1, який відрізняється тим, що він містить телефонний зв'язок з виходом на міську лінію, а також відокремлений доступ до мережі Інтернет. 24. Будинок за п.1 та п.15, який відрізняється тим, що як електричні механізми та електричне обладнання він містить пожежні насоси, фекальні насоси, осушувальні насоси, електричні котли, електричні водонагрівачі, електричні нагрівачі саун, кондиціонери, циркуляційні насоси водопостачання, електричні плити та електричні лебідки якірного, швартового та вантажних пристроїв. 25. Будинок за п.1 та п.14, який відрізняється тим, що система побутового водопостачання містить циркуляційні насоси водопостачання, автоматичну водонапірну установку, трубопровід зро шення парного приміщення сауни, металопластикові та оцинковані труби або труби з кольорових металів, наприклад із міді, а також така система містить монтажну та водозапірну арматуру. 26. Будинок за п.1 та п.14, який відрізняється тим, що стічно-фанова система містить сталеву ємність, трубопроводи збору стічних вод, трубопроводи видачі стічних вод на судно-збиральник, трубопровід для аварійного викидання стічних вод, унітази, біде, фекальні насоси, палубні втулки з перехідниками, при цьому сталева ємність обладнана горловинами, вимірювальними пристроями, системою для промивання, повітряними трубами з озонаторами та сигналізаційними датчиками верхнього рівня 27. Будинок за п.1 та п.14, який відрізняється тим, що система водяного опалювання містить електричний водогрійний котел, розширювальну металеву ємність, циркуляційний насос, радіатори опалення, сушарки рушників та сталеві труби. 28. Будинок за п.1 та п.14, який відрізняється тим, що протипожежна водяна система містить пожежний насос, трубопроводи, кінцеві запірні клапани, донний кінгстон, вакуумметри, манометри та водоструминний ежектор для аварійного осушування. 29. Будинок за п.1 та п.14, який відрізняється тим, що осушувальна система містить електричні самовсмоктуючі насоси, патрубки, сітки, клапанні коробки, сталеві трубопроводи та бронзову арматуру. 30. Будинок за п.1 та п.14 який відрізняється тим, що система загальної вентиляції повітря житлових, побутових, культурно-розважальних, спортивно-оздоровчих, санітарних та службових приміщень є природною і містить дефлекторні головки для санітарних приміщень, витяжні вентилятори для побутових приміщень, засувки, завіси із збірниками жиру, при цьому вентиляційні канали виконані із сталевого оцинкованого листа. 31. Будинок за п.1 та п.14, який відрізняється тим, що система електричного забезпечення встановлена з можливістю експлуатації' в режимі берегового забезпечення і містить гнучкі кабелі, головний розподільний щит, при цьому береговий щит оснащення електричної енергії та головний розподільний щит будинку на воді з'єднані за допомогою гнучких кабелів, крім того система електричного забезпечення утворює електричні мережі з живленням 380В та/або 220В, І силові кабелі укладені схованими за підволокою під обшивкою, а в службово-технічних приміщеннях корпусу понтона силові кабелі укладені відкрито, а в місцях проходів через перебірки та палуби ці силові кабелі розміщені в сталевих трубах. 32. Будинок за п.1 та п.14, який відрізняється тим, що система електричного забезпечення встановлена з можливістю експлуатації в автономному режимі і містить автономну електричну станцію, гнучкі кабелі, головний розподільний щит, при цьому автономна електрична станція та головний розподільний щит будинку на воді з'єднані за допомогою гнучких кабелів, крім того система електричного забезпечення утворює електричні мережі з живленням 380В та/або 220В, І силові кабелі 10862 6 укладені схованими за лідволокою під обшивкою, а в службово-технічних приміщеннях корпусу понтона силові кабелі укладені відкрито, а в місцях проходів через перебірки та палуби ці силові кабелі розміщені в сталевих трубах. 33. Будинок за п.1 та п.З, який відрізняється тим, що його приміщення виконані з можливістю використання їх як житлового будинку та/або готелю, та/або бізнес-центру, та/або ресторану, та/або розважального комплексу, наприклад казино та/або нічного клубу, який містить зал для танцювання та концертну площадку, та/або магазину, та/або приміщення для комерційних та ділових цілей, та/або приміщення для паркування транспортних засобів, наприклад гаражі та/або автомобільні стоянки. Корисна модель відноситься до суднобудування, а саме до конструкції будинку на воді у вигляді плавучого стоечного судна побутовокультурного призначення, яке експлуатується за призначенням на стоянці. Відомий готельно-яхтінговий комплекс, який містить підводну та надводну частини, а надводний корпус містить житлові та службові приміщення, приміщення для відпочинку та розваг. Такий готельно-яхтінговий комплекс містить також технологічні елементи та системи для обслуговування комплексу (Патент України №17975, м. кл. Е04НЗ/10, В63В35/44, публ. 31.10.1ЭЭ7, бюл. №5 [1]). Таке рішення спрямоване на створення мобільної морської платформи для відпочинку та розваг, але загальна конструкція готельно-яхтінгового комплексу не дозволяє автономно забезпечити всіма необхідними комфортними умовами життєдіяльності людини та можливість переміщення цього комплексу по річній та іншій водній акваторії, наприклад при бажанні зміни місця розташування, а також забезпечити можливість виконання зовнішньо привабливого загального вигляду сучасного житлового будинку або вітрильного судна, або стародавнього судна, або палацу, або замку, або фортеці, або оригінальної споруди, яка виконана у звичайному або незвичайному стилі будування. всіма необхідними комфортними умовами ЖИТТЄДІЯЛЬНОСТІ людини та з можливістю переміщення цього житлового будинку на воді по річній та іншій водній акваторії, наприклад при бажанні зміни місця розташування. Крім того конструкція такого готельно-розважального комплексу на воді не забезпечує можливість виконання зовнішньо привабливого загального вигляду сучасного житлового будинку або вітрильного судна, або стародавнього судна, або палацу, або замку, або фортеці, або оригінальної споруди, яка виконана у звичайному або незвичайному стилі будування. Найближчим до заявленого рішення є готельно-розважальний комплекс на воді, який виконаний у вигляді плавучого стоячого судна, що містить понтон як плавучу основу та надбудову, в якій розташовані приміщення житлового, побутового, культури о-розважального, спортиено-оздоровчого, санітарного та службово-технічного призначення, а у внутрішній порожнині понтону та в приміщеннях надбудови встановлені технологічні елементи та системи обслуговування (Патент РФ №2237595, м. кл. В63В35/44, публ. 21.10.2004 [2]). Конструкція готельно-розважального комплексу на воді забезпечує оптимальну стабільність і плавучість платформи, і як наслідок надійність і безпеку комплексу на воді при розташуванні його на достатніх глибинах в умовах великих вітрових та хвильових навантажень. Але значні великі габарити такої конструкції', її складність, висока собівартість не дозволяють забезпечити попит приватних споживачів на ринку житлових будинків з відповідним довгостроковим постійним та/або тимчасовим комфортним проживанням або знаходженням людей в умовах приватного житлового будинку, культурно-розважального та спортивно-оздоровчого обслуговування людей в приміщеннях такого будинку на воді з можливістю автономного забезпечення В основу корисної моделі поставлено завдання створення будинку на воді, конструкція якого за рахунок наявності нових конструктивних елементів, їх форми, взаємозв'язку, розташуванню, кріпленню та з'єднанню між конструктивними елементами цього будинку на воді дозволила б забезпечити попит приватних споживачів на ринку житлових будинків з відповідним довгостроковим постійним та/або тимчасовим комфортним проживанням або знаходженням людей в умовах приватного житлового будинку, забезпечення культурнорозважального та спортивно-оздоровчого обслуговування людей в приміщеннях такого будинку на воді з можливістю автономного забезпечення всіма необхідними комфортними умовами життєдіяльності людини та з можливістю переміщення цього житлового будинку на воді по річній та іншій водній акваторії, наприклад при бажанні зміни місця розташування, крім того - забезпечити можливість виконання зовнішньо привабливого загального вигляду сучасного житлового будинку або вітрильного судна, або стародавнього судна, або палацу, або замку, або фортеці, або оригінальної споруди, яка виконана у звичайному або незвичайному стилі будування. Поставлене завдання вирішується тим, що будинок на воді виконаний у вигляді плавучого стоєчного судна, що містить понтон як плавучу основу та надбудову, в якій розташовані приміщення житлового, побутового, культур но-розважального, спортивно-оздоровчого, санітарного та службовотехнічного призначення, а у внутрішній порожнині понтону та в приміщеннях надбудови встановлені технологічні елементи та системи обслуговування будинку. Новим є те, що основою надбудови є каркас, який виконаний із сталевого металопрокату і який водночас утворює жорстку несучу конструкцію, на якій закріплені оздоблювальні, декоративні, обробні та облицювальні будівельні матеріали, крім того надбудова містить не менш ніж один ярус. А приміщення житлового, побутово 10862 8 електричного забезпечення. Технологічні елементи обслуговування будинку на воді являють собою головний розподільний щит системи електричного забезпечення, електричні механізми та електричне обладнання, а також ємності для збору стічних вод. Технологічні елементи обслуговування будинку на воді являють собою автономну електричну станцію, ємність для палива, для обслуговування яких встановлені паливна та масляна системи, а також система охолодження та система відводу газів. Технологічними елементами обслуговування житлового будинку на воді є ємності для запасу питної води В ярусах надбудови розташовані службовоДодатково заявлене рішення характеризуєтьтехнічні приміщення постійного та/або тимчасовося наступними ознаками. го користування у вигляді приміщення для голоНадбудова містить від одного до п'яти ярусів. вного розподільного щита системи електричного Приміщення житлового, побутового, культурзабезпечення, а також інші підсобні приміщення, но-розважального спортивно-оздоровчого, санітанаприклад приміщення протипожежного забезперного та службово-технічного призначення викочення. нані для приватного та/або загально-комерційного користування, а саме для постійного ralabo тимчаВ корпусі понтона розташовані службовосового проживання, відвідування та користування технічні приміщення постійного та/або тимчасовотакими приміщеннями людьми. го користування у вигляді приміщення для котельної, для насосів, приміщення для обладнання баЖитлові приміщення постійного та/або тимчасейну, приміщення для розташування автономної сового користування виконані у вигляді віталень, електричної станції та ємностей для палива, призалів, кімнат відпочинку, спальних та дитячих кімміщення для розташування ємностей для питної нат. води та приміщення для розташування ємностей Побутові приміщення постійного та/або тимчадля стічно-фанових вод. сового користування виконані у вигляді тамбурів, підсобних приміщень, кухонь, комор та гардеробБудинок на воді містить пристрій для заземних. лення та блискавковідвід ний пристрій. Культур но-розважальні приміщення постійного Будинок на воді містить систему пожежної сигта/або тимчасового користування виконані у виналізації, протипожежне забезпечення у вигляді гляді бібліотек, кінозалів, кімнат, які обладнанні вогнегасників та систему голосового протипожежкомп'ютерною та ігровою технікою, більярдних та ного попередження. барів. Будинок на воді містить швартовий, буксирний, щогловий, якірний та вантажний пристрої, Спортивно-оздоровчі приміщення постійного сигнальні засоби та засоби рятування. та/або тимчасового користування виконані у вигляді тренажерних та спортивних залів, саун, маБудинок на воді містить телефонний зв'язок з сажних кабінетів та приміщень рекреації. виходом на міську лінію, а також відокремлений доступ до мережі інтернет. Санітарні приміщення постійного та/або тимчасового користування виконані у вигляді туалетів, Як електричні механізми та електричне облаванних та кімнат з душем. днання будинок на воді містить пожежні насоси, Будинок на воді містить вікна, Ілюмінатори, фекальні насоси, осушувальні насоси, електричні двері, кришки та горловини, трапи, сходи і огорокотли, електричні водонагрівачі, електричні нагрідження для терас, палуб та балконів. вачі саун, кондиціонери, циркуляційні насоси водопостачання, електричні плити та електричні леЖитлові, побутові, культурно-розважальні, бідки якірного, швартового та вантажних спортивно-оздоровчі, санітарні, службово-технічні пристроїв. приміщення та їх ізоляція, зашивка, настили та обладнання оббудовані та виконані із застосуванСистема побутового водопостачання містить ням композитних будівельних матеріалів. циркуляційні насоси водопостачання, автоматичну водонапірну установку, трубопровід зрошення паКорпус понтону виконаний Із металевого рного приміщення сауни, металопластикові та та/або із залізобетонного та/або із полімерного оцинковані труби або труби з кольорових металів, матеріалу. наприклад із міді, а також така система містить Водонепроникні перебірки корпусу понтону вимонтажну та водозапірну арматуру. конані поперечними та/або повздовжніми. У внутрішній порожнині корпусу понтона розСтічно-фанова система містить сталеву ємташований басейн. ність, трубопроводи збору стічних вод, трубопроводи видачі стічних вод на судно-збиральник, труСистеми обслуговування будинку на воді вибопровід для аварійного викидання стічних вод, конані у вигляді системи побутового водопостаунітази, біде, фекальні насоси, палубні втулки з чання, стічно-фанової системи, системи водяного перехідниками, при цьому сталева ємність обладопалювання, протипожежної водяної системи, нана горловинами, вимірювальними пристроями, осушувальної системи, системи загальної вентисистемою для промивання, повітряними трубами з ляції та кондиціювання повітря, а також системи го, культурно-розважально го, спортивнооздоровчого, санітарного та службово-технічного призначення утворені конфігурацією ярусів надбудови, при цьому конфігурація ярусів надбудови утворює відкриті тераси, балкони, площадки та палуби. Корпус понтону має коробчату форму і містить дно, бокові вертикальні стінки та торцеві вертикальні або нахилені стінки, при цьому корпус понтону закритий палубним настилом, а його внутрішня порожнина розділена на ВІДСІКИ водонепроникними перебірками. Крім того технологічні елементи та системи обслуговування будинку на воді встановлені з можливістю експлуатації в автономному режимі або в режимі берегового забезпечення. 9 10862 озонаторами та сигналізаційними датчиками верхнього рівня. Система водяного опалювання містить електричний водогрійний котел, розширювальну металеву ємність, циркуляційний насос, радіатори опалення, сушарки рушників та сталеві труби. Протипожежна водяна система містить пожежний насос, трубопроводи, кінцеві запірні клапани, донний кінгстон, вакуумметри, манометри та водоструминний ежектор для аварійного осушування. Осушувальна система містить електричні самовсмоктуючі насоси, патрубки, сітки, клапанні коробки, сталеві трубопроводи та бронзову арматуру. Система загальної вентиляції повітря житлових, побутових, культурно-розважальних, спортивно-оздоровчих, санітарних та службових приміщень є природною і містить дефлекторні головки для санітарних приміщень, витяжні вентилятори для побутових приміщень, засувки, завіси із збірниками жиру, при цьому вентиляційні канали виконані із сталевого оцинкованого листа. Система електричного забезпечення встановлена з можливістю експлуатації' в режимі берегового забезпечення І містить гнучкі кабелі, головний розподільний щит, при цьому береговий щит постачання електричної енергм та головний розподільний щит будинку на воді з'єднані за допомогою гнучких кабелів, крім того система електричного забезпечення утворює електричні мережі з живленням 380В та/або 220В, і силові кабелі укладені схованими за підволокою під обшивкою, а в службово-технічних приміщеннях корпусу понтона силові кабелі укладені відкрито, а в місцях проходів через перебірки та палуби ці силові кабелі розміщені в сталевих трубах. Система електричного забезпечення встановлена з можливістю експлуатації в автономному режимі і містить автономну електричну станцію, гнучкі кабелі, головний розподільний щит, при цьому автономна електрична станція та головний розподільний щит будинку на воді з'єднані за допомогою гнучких кабелів, крім того система електричного забезпечення утворює електричні мережі з живленням 380В та/або 220В, і силові кабелі укладені схованими за підволокою під обшивкою, а в службово-технічних приміщеннях корпусу понтона силові кабелі укладені відкрито, а в місцях проходів через перебірки та палуби ці силові кабелі розміщені в сталевих трубах. Приміщення виконані з можливістю використання їх як житлового будинку та/або готелю, та/або бізнес-центру, та/або ресторану, та/або розважального комплексу, наприклад - казино, та/або нічного клубу, який містить зал для танцювання та кониертну площадку, та/або магазину, та/або приміщення для комерційних та ділових цілей, та/або приміщення для паркування транспортних засобів, наприклад гаражі та/або автомобільні стоянки. Пропонований будинок на воді ілюструється наступними графічними зображеннями: Фіг. 1 - загальний вигляд будинку на воді, приміщення якого виконані з можливістю використання їх як житлового будинку. Фіг.2 - загальний вигляд будинку на воді, при 10 міщення якого виконані з можливістю використання їх як готелю. Фіг.З - вигляд будинку на воді, приміщення якого виконані з можливістю використання їх як готелю та розважального комплексу. Фіг.4 - вигляд будинку на воді, приміщення якого виконані з можливістю використання їх як житлового будинку (у вигляді стародавнього судна). Фіг.5 - схематичне зображення каркасу ярусів надбудови та відсіків понтону будинку на воді, який є житловим будинком (у вигляді стародавнього судна). ФІг.6 - схематичне зображення понтону будинку на воді, який є житловим будинком (у вигляді стародавнього судна) (вигляд зверху). Фіг.7 - схематичне зображення першого ярусу надбудови будинку на воді, який є житловим будинком (у вигляді стародавнього судна). Фіг.8 - схематичне зображення другого ярусу надбудови будинку на воді, який є житловим будинком (у вигляді стародавнього судна). Фіг.9 - схематичне зображення третього ярусу надбудови будинку на воді, який є житловим будинком (у вигляді стародавнього судна). Практичне здійснення заявленого будинку на воді характеризується наступним його описом. Будинок на воді містить як плавучу основу понтон 1 (Фіг. 1-Фіг.6), корпус якого виконаний із металевого та/або із залізобетонного та/або із полімерного матеріалу. На понтоні 1 встановлена надбудова 2 (Фіг.1-Фіг.5). Надбудова 2 містить не менш ніж один ярус, наприклад - ярус 3, ярус 4 і ярус 5 (Фіг.1-Фіг.5, Фіг.7-Фіг.9). Основою надбудови 2 є каркас 6 (Фіг.6), який виконаний із сталевого металопрокату і який водночас утворює жорстку несучу конструкцію, на який закріплені оздоблювальні, декоративні, обробні та облицювальні будівельні матеріали. Конфігурація ярусів 3, 4 і 5 надбудови 2 утворює відкриті тераси 7, балкони 8, площадки 9, палуби 10, а також житлові, побутові, культурно-розважальні, спортивно-оздоровчі, санітарні та службово-технічні приміщення 11, які призначені для постійного та/або тимчасового користування. Яруси 3, 4 і 5 надбудови 2 утворюють поверхи, при цьому верхній поверх може бути відкритим, а може бути накритий покрівлею - дахом 12 (Фіг.2). Конфігурація ярусів 3, 4 і 5 надбудови 2 виконана в залежності від зовнішнього архітектурного вигляду будинку на воді та в залежності від кількості, розміру та розташування приміщень 11 житлового, побутового, культурно-розважального, спортивно-оздоровчого, санітарного та службовотехнічного призначення так, як це показане на Фіг.1-Фіг.4. Використання сталевого металопрокату для виконання каркасу 6 ярусів 3, 4 і 5 надбудови 2 в сукупності з оздоблювальними, декоративними, обробними та облицювальними будівельними матеріалами та з конструкцією понтона 1 дозволяють створити загальний бортовий, носовий та кормовий архітектурний вигляд (силует) будинку на воді, який може бути виконаний у вигляді звичайного, не менш ніж одноповерхового, сучасного житлового будинку, або у вигляді стародавнього або сучасного вітрильного судна, або у 12 11 10862 вигляді стародавнього палацу, або замку, або фоФіг.5). Внутрішня порожнина корпусу понтону 1 ртеці, або у вигляді оригінальної архітектурної розділена на відсіки 18 водонепроникними перебіспоруди, яка виконана у звичайному або незвирками 19 (Фіг.З, Фіг.6). Водонепроникні перебірки чайному стилі будування. Таким чином приміщен19 корпусу понтону 1 виконані поперечними та/або ня 11 житлового, побутового, культурноповздовжніми. розважального, спортивно-оздоровчого, санітарУ внутрішній порожнині корпусу понтона 1 розного та службово-технічного призначення, які ташований басейн 20 (Фіг.б-Фіг.7). утворені конфігурацією каркасу 6 ярусів 3, 4 і 5 У відсіках 18 понтону 1 розташовані службововиконані для приватного та/або загальнотехнічні приміщення 21 (Фіг.6), і такими приміщенкомерційного користування, а саме для постійного нями є котельня, насосна, приміщення, в яких розта/або тимчасового проживання, відвідування та ташоване обладнання для басейну, приміщення користування такими приміщеннями людьми. Крім для розташування автономної електричної станції використання будинку на воді як житлового будинта ємностей для палива, приміщення для розтаку, приміщення 11 житлового, побутового, культушування ємностей для питної води та приміщення рно-розважального, спортивно-оздоровчого, санідля розташування ємностей для стічно-фанових тарного та службово-технічного призначення вод. можуть використовуватися як житловий будинок У внутрішній порожнині понтону 1 та в приміта/або готель, та/або бізнес-центр, та/або рестощеннях надбудови 2 розташовані технологічні ран, та/або розважальний комплекс, наприклад елементи та системи для обслуговування будинку казино, та/або нічний клуб, який містить зал для на воді, які працюють в автономному режимі або в танцювання та концертну площадку, та/або магарежимі берегового забезпечення, зин, та/або як приміщення для комерційних та діТехнологічними елементами обслуговування лових цілей та/або як приміщення для паркування будинку на воді є головний розподільний щит транспортних засобів, наприклад гаражі та/або (ГРЩ) системи електричного забезпечення, електавтомобільні стоянки. ричні механізми та електричне обладнання, а також ємності для збору стічних вод. Житловими приміщеннями постійного та/або тимчасового користування будинку на воді, що У випадку виконання будинку на воді із систезаявляється є вітальні, зали, кімнати відпочинку, мою електричного забезпечення, яка працює в спальні та дитячі кімнати. Побутовими приміщенавтономному режимі технологічними елементами нями постійного та/або тимчасового користування обслуговування житлового будинку на воді є: авє тамбури, підсобні приміщення, кухні, комори та тономна електрична станція та ємність для палигардеробні. Культурно-розважальними приміщенва, при цьому такі технологічні елементи обслугонями постійного та/або тимчасового користування вуються паливною системою, масляною є бібліотеки, кінозали, кімнати, які обладнанні комсистемою, системою охолодження і системою відп'ютерною та ігровою технікою, більярдні та бари. воду газів. Спортивно-оздоровчими приміщеннями постійного У випадку виконання будинку на воді, який та/або тимчасового користування є тренажерні та може працювати незалежно від берегового забезспортивні зали, сауни, масажні кабінети та приміпечення, конструкція корисно/ моделі передбачає щення рекреації. Санітарними приміщеннями понаявність технологічних елементів обслуговування стійного та/або тимчасового користування є туалежитлового будинку на воді у вигляді ємності або ти, ванни та душові кімнати. Службово-технічними ємностей для запасу питної води. приміщеннями постійного та/або тимчасового коБудинок на воді містить заземлення та блисристування, які розташовані в ярусах 3, 4 І 5 надкавковідвідний пристрій. будові 2 є приміщення, в якому розташований гоБудинок на воді містить швартовий, буксирловний розподільний щит системи електричного ний, щогловий, якірний та вантажний пристрої, забезпечення, та інші підсобні приміщення, наприсигнальні засоби та засоби рятування. клад приміщення протипожежного забезпечення. Будинок на воді містить телефонний зв'язок з Стінки і підволоки житлових, побутових, культурновиходом на міську ЛІНІЮ та містить відокремлений розважальних, спортивно-оздоровчих, санітарних доступ до мережі Інтернет. та службово-технічних приміщень оббудовані із Електричними механізмами та електричним застосуванням композитних будівельних матеріаобладнанням будинку на воді є пожежні насоси, лів. Ізоляція, зашивка, настили та обладнання жифекальні насоси, осушувальні насоси, електричні тлових, побутових, культурно-розважальних, споркотли, електричні водонагрівачі, електричні нагрітивно-оздоровчих, санітарних та службововачі саун, кондиціонери, циркуляційні насоси вотехнічних приміщень виконані з використанням допостачання, електричні плити та електричні лекомпозитних будівельних матеріалів. Можливе бідки якірного, швартового та вантажних розташування вищенаведених приміщень показапристроїв. не на Фіг.7-Фіг.9. Конструкція будинку на воді місСистемами обслуговування будинку на воді є тить вікна, двері, кришки та горловини, трапи, схосистема побутового водопостачання, стічноди, балкони і огородження для терас, палуб та фанова система, система водяного опалювання, балконів. протипожежна водяна система, осушувальна система, система загальної вентиляції та кондиціюКорпус понтону 1 має коробчату форму і місвання повітря, а також система електричного затить дно 13, бокові вертикальні стінки 14 (Фіг. 1 безпечення, які працюють в автономному режимі Фіг.6), торцеві вертикальні стінки 15 (Фіг.4-Фіг.6) або в режимі берегового забезпечення. або торцеві нахилені стінки 16 (Фіг.1-Фіг.З). Корпус понтону 1 закритий палубним настилом 17 (Фіг.4Система побутового водопостачання містить 13 циркуляційні насоси водопостачання, автоматичну водонапірну установку, трубопровід зрошення парного приміщення сауни, містить металопластикові та оцинковані труби або труби з кольорових металів, наприклад із міді, а також містить монтажну та водозапірну арматуру. Стічно-фанова система містить сталеву ємність, трубопроводи збору стічних вод, трубопроводи видачі стічних вод на судно-збиральник, трубопровід для аварійного викидання стічних вод, унітази, біде, фекальні насоси, палубні втулки з перехідниками, при цьому сталева ємність обладнана горловинами, вимірювальними пристроями, системою для промивання, повітряними трубами з озонаторами та сигналізаційними датчиками верхнього рівня. Система водяного опалювання містить електричний водогрійний котел, розширювальну металеву ємність, циркуляційний насос, радіатори опалення, сушарки рушників та сталеві труби. Протипожежна водяна система містить пожежний насос, трубопроводи, кінцеві запірні клапани, донний кінгстон, вакуумметри, манометри та водоструминний ежектор для аварійного осушування. Будинок на воді містить систему пожежної сигналізації, протипожежне забезпечення у вигляді вогнегасників та систему голосового протипожежного попередження. Осушувальна система містить електричні самовсмоктуючі насоси, патрубки, сітки, клапанні коробки, сталеві трубопроводи та бронзову арматуру. Система загальної вентиляції повітря житлових, побутових, культурно-розважальних, спортивно-оздоровчих, санітарних та службових приміщень є природною і при цьому містить дефлекторні головки для санітарних приміщень, витяжні вентилятори для побутових приміщень, засувки, завіси із збірниками жиру, при цьому вентиляційні канали виконані із сталевого оцинкованого листа. У випадку виконання будинку на воді із системою електричного забезпечення, яка працює в режимі берегового забезпечення, така система містить гнучкі кабелі та головний розподільний щит. Гнучкі кабелі з'єднують береговий щит постачання електричної енергії та головний розподільний щит будинку на воді. Система електричного берегового забезпечення утворює електричні мережі з живленням 380В та/або 220В. Силові кабелі системи укладені схованими по підволоці під обшивкою, а в службово-технічних приміщеннях 21 корпусу понтона 1 силові кабелі укладені відкрито, при цьому застосовують сталеві труби в місцях проходів силових кабелів через перебірки 19 та палубу 17. У випадку виконання будинку на воді із системою електричного забезпечення, яка працює в автономному режимі, така система містить автономну електричну станцію, гнучкі кабелі та головний розподільний щит. Гнучкі кабелі з'єднують автономну електричну станцію та головний розподільний щит будинку на воді, при цьому система електричного забезпечення утворює електричні мережі з живленням 380 В та/або 220 В. Силові кабелі укладені схованими по підволоці під обшив 10862 14 кою, а в службово-технічних приміщеннях 21 корпусу понтона 1 силові кабелі укладені відкрито, при цьому застосовують сталеві труби в місцях проходів силових кабелів через перебірки 19 та палубу 17. Пропонований будинок на воді призначений для експлуатації на водній поверхні на якірній стоянці або в пришвартованому до берегу стані як житловий будинок для постійного та/або тимчасового проживання людей, а також для експлуатації його як готелю та/або бізнес-центру, та/або ресторану, та/або розважального комплексу, наприклад - казино, та/або нічного клубу, який містить зал для танцювання та концертну площадку, та/або магазину, та/або приміщення для комерційних та ділових цілей, та/або приміщення для паркування транспортних засобів, наприклад гаражі та/або автомобільні стоянки. Будинок на воді є плавучим стоєчним судном. Плавучість будинку на воді забезпечує залізобетонний або металевий, або полімерний понтон 1. Конструкція понтону 1 забезпечує також міцність, СТІЙКІСТЬ, невтоленність та автономність плаеання будинку на воді. Матеріали із яких виготовляється понтон 1 забезпечують тривалий строк експлуатації корисної моделі, що заявляється, без необхідності його періодичного транспортування в док для проведення ремонтних робіт. Будинок на воді транспортується по водній поверхні за допомогою буксиру. На понтоні 1 розташована надбудова 2. Основою надбудови 2 є каркас 6, який утворює не менш ніж один ярус-поверх будинку на воді. В ярусах 3, 4 і 5 надбудови 2 розташовані приміщення 11, які виконані і обладнані для можливості постійного та/або тимчасового комфортного проживання людей та/або відвідування людьми цих приміщень. Конструкція надбудови 2 та матеріал, який використовується для каркасу 6 надбудови 2, а також використання сучасних композитних будівельних матеріалів, якими обладнані житлові, побутові, культурно-розважальні, спортивно-оздоровчі, санітарні та службово-технічні приміщення дозволяють забезпечити достатню місткість та теплоізоляцію, а також легко виконати зовнішню стилізацію будинку на воді, наприклад, як сучасного житлового будинку, або у вигляді стародавнього або сучасного вітрильного судна, або у вигляді стародавнього палацу, або замку, або фортеці, або у вигляді оригінальної архітектурної споруди, яка виконана у звичайному або незвичайному стиш будування. Комфортність та зручність прибування людей в будинку на воді забезпечують відкриті тераси, балкони, площадки та палуби, а також приміщення 11 побутового та іншого призначення у вигляді віталень, залів, кімнат відпочинку, спальних та дитячих кімнат, бібліотек, кінозалів, кімнат, які обладнані комп'ютерною та ігровою технікою, більярдних та барів, тренажерних та спортивних залів, саун, масажних кабінетів, приміщень рекреації, туалетів, ванн та душових кімнат, а також наявність тамбурів, підсобних приміщень, кухонь, комор та гардеробних. Всі вищенаведені кімнати обладнані необхідними меблями та сучасним тех 16 15 10862 нолопчним обладнанням, наприклад електричниЗа рахунок нових ознак пропоноване рішення ми водонагрівачами електричними нагрівачами дозволяє забезпечити попит приватних споживачів саун, кондиціонерами, циркуляційними насосами на ринку житлових будинків з відповідним довговодопостачання, електричними плитами. строковим постійним та/або тимчасовим комфортним проживанням або знаходженням людей в Всі системи життєзабезпечення будинку на умовах приватного житлового будинку, культурноводі, а саме система побутового водопостачання, розважального та спортивно-оздоровчого обслустічно-фанова система, система водяного опалюговування людей в приміщеннях такого будинку на вання, протипожежна водяна система, осушувальводі з можливістю автономного забезпечення всіна система, система загальної вентиляції та конма необхідними комфортними умовами життєдіядиціювання повітря, а також система електричного льності людини та з можливістю переміщення цьозабезпечення можуть бути спроектовані і виконані го житлового будинку на воді по водній акваторії, для роботи з розрахунком на прив'язку до берегонаприклад при бажанні зміни місця розташування. вих комунікацій і також для повної автономної роКрім того таке рішення забезпечує можливість боти будинку на воді В наслідок цього комплектавиконання зовнішньо привабливого загального ція технологічними елементами обслуговування вигляду сучасного житлового будинку або вітрильбудинку на воді може бути спроектована і виконаного судна, або стародавнього судна, або палацу, на в залежності від того, в якому режимі працюваабо замку, або фортеці, або оригінальної споруди, тиме будинок на воді в автономному, чи в режимі яка виконана у звичайному або незвичайному стиберегового забезпечення. лі будування. Сукупність конструктивних елементів будинку на воді у вигляді понтону 1, надбудови 2, приміНа пропонований будинок на воді, який викощень 11 та 21, відкритих терас 7, балконів 8, віднаний у вигляді плавучого стоєчного судна розрокритих площадок 9, палуби 10, наявність систем блено відповідний комплект нормативно-технічної життєзабезпечення та технологічних елементів документації. Це рішення випробуване в реальних обслуговування дозволяють використовувати бупрактичних умовах експлуатації і підтвердило додинок на воді як житловий комплекс високої якості, сягнення технічного результату в повному обсязі. або як готель та/або бізнес-центр, та/або рестоДжерела інформації: ран, та/або розважальний комплекс, наприклад 1. Патент України №17975, м. кл. Е04НЗ/10, казино, та/або нічний клуб, який містить зал для В63В35/44, публ. 31.10.1997, бюл. №5. танцювання та концертну площадку, та/або мага2. Патент РФ №2237595, м. кл. В63В35/44, зин, та/або приміщення для комерційних та ділопубл. 21.10.2004 - прототип. вих цілей. T * Т Т Лч Т ТТ Фіг. і 17 18 10862 / Фіг. 6 Фіг. В Фіг. 9 Комп'ютерна верстка Л Литвиненко Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДЛ "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
