Інтелектуальна касета з фарбувальною стрічкою

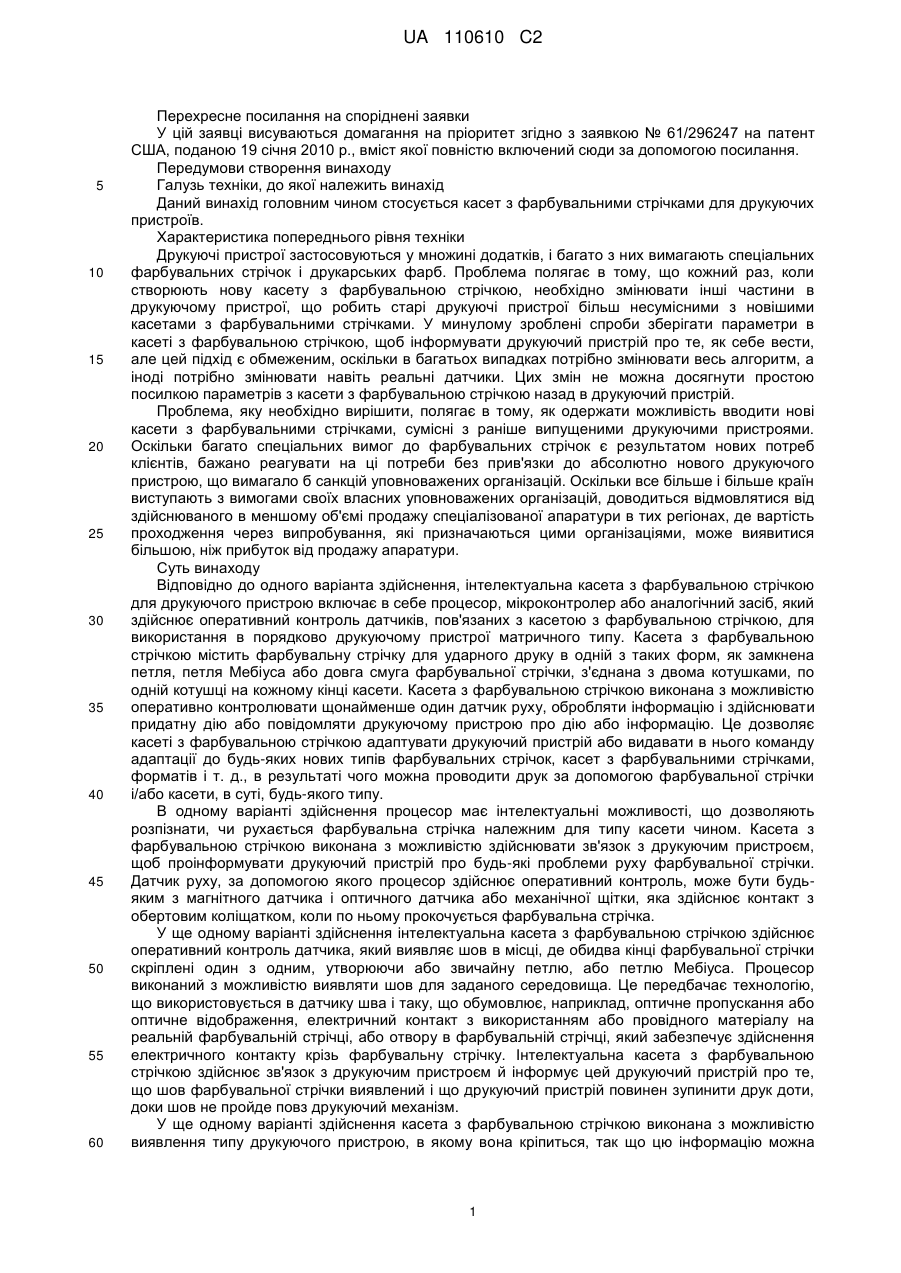

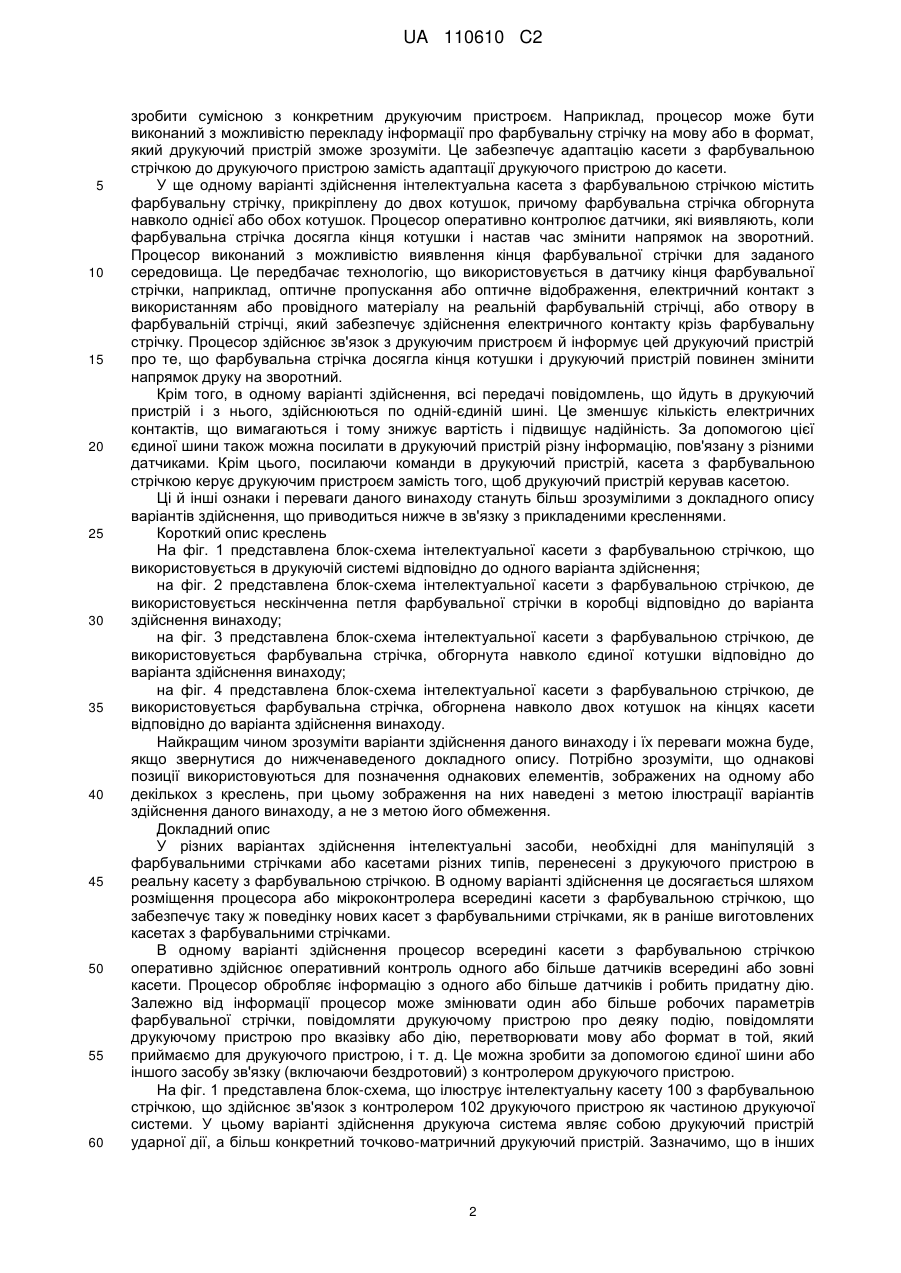

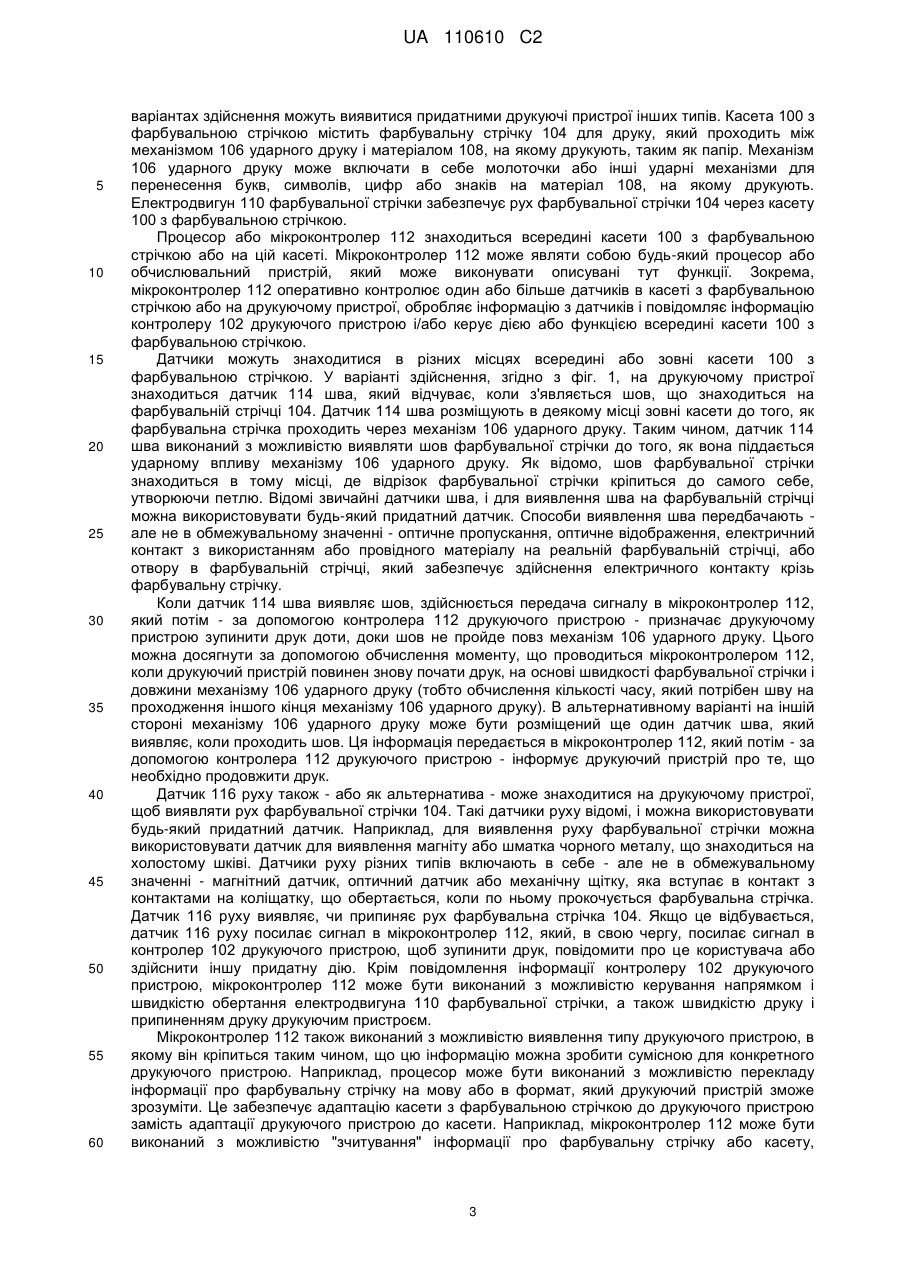

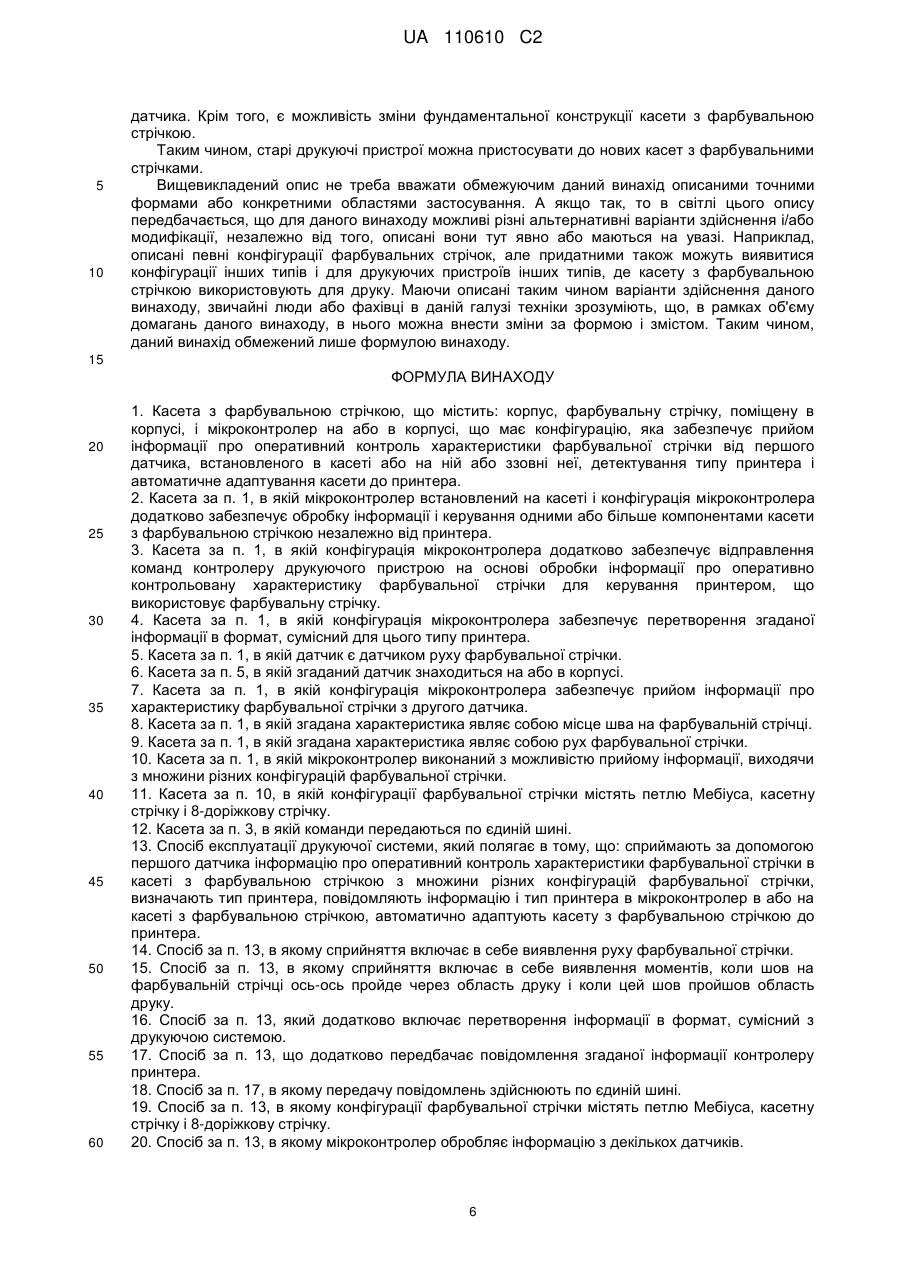

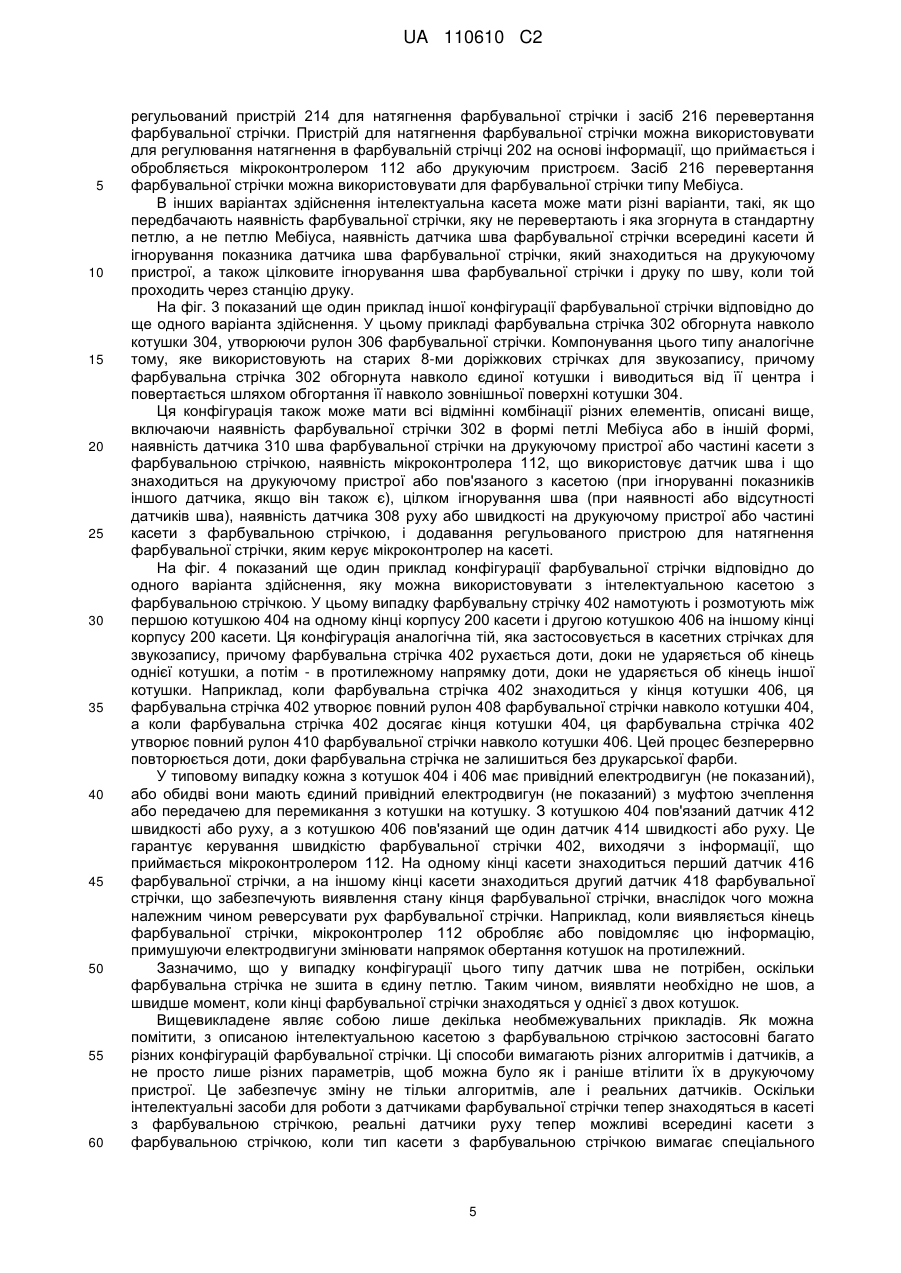

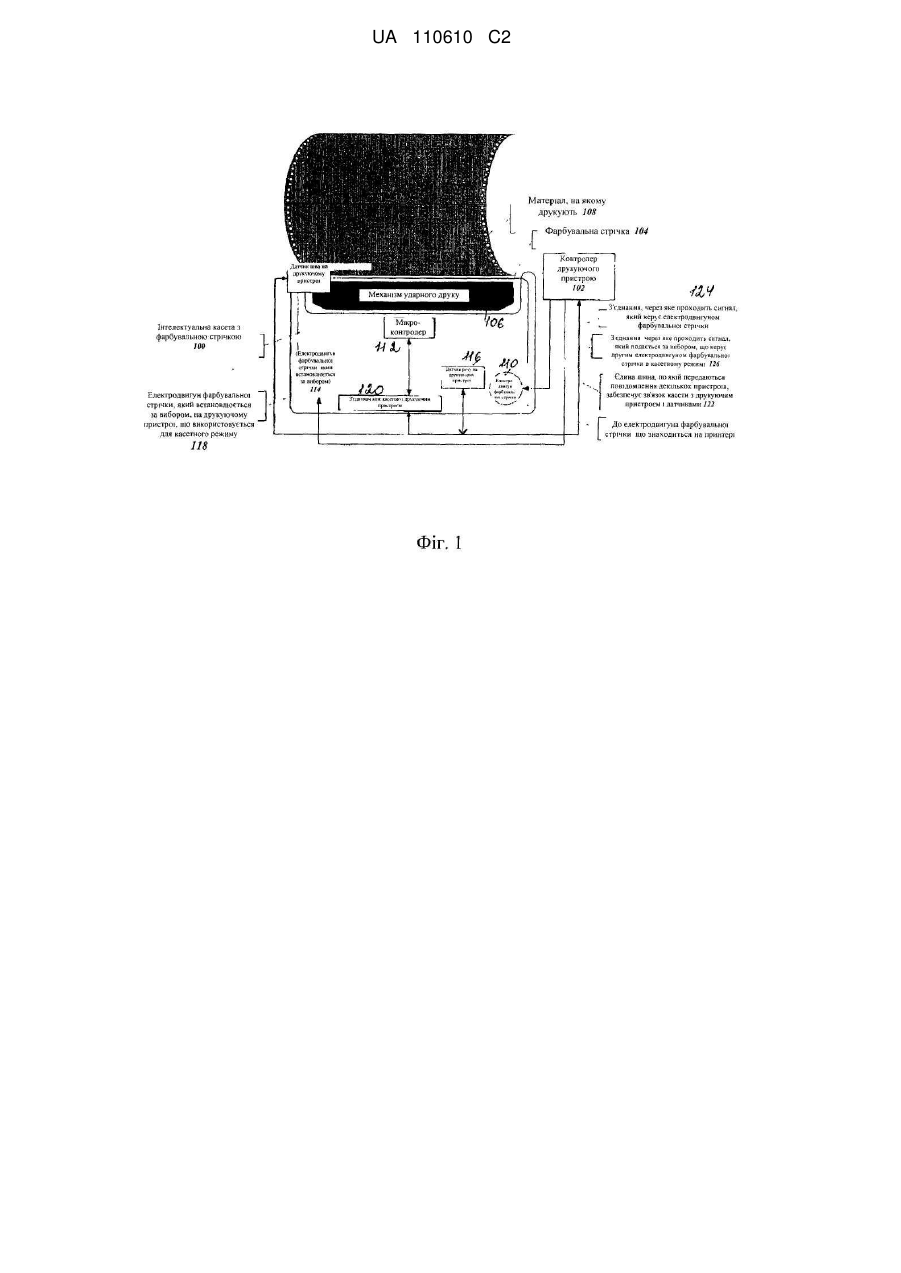

Реферат: Інтелектуальна касета з фарбувальною стрічкою включає в себе мікроконтролер, який оперативно контролює датчики, зв'язані з касетою з фарбувальною стрічкою, призначеною для використання в друкуючому пристрої матричного типу. Касета з фарбувальною стрічкою містить фарбувальну стрічку для ударного друку, виконану однією з форм простої петлі, петлі Мебіуса або довгої смуги фарбувальної стрічки, з'єднаної з двома котушками, по одній котушці на кожному кінці касети. Касета з фарбувальною стрічкою виконана з можливістю оперативного контролю щонайменше одного датчика руху, обробки інформації і здійснення придатного впливу або передачі друкуючому пристрою повідомлення про дію або інформацію. Це дозволяє здійснювати адаптування касети з фарбувальною стрічкою до друкуючого пристрою або видавати в нього команду адаптації до будь-яких нових типів фарбувальних стрічок, касет з фарбувальними стрічками, форматів і т. д., внаслідок чого можна проводити друк за допомогою фарбувальної стрічки і/або касети, по суті, будь-якого типу. UA 110610 C2 (12) UA 110610 C2 UA 110610 C2 5 10 15 20 25 30 35 40 45 50 55 60 Перехресне посилання на споріднені заявки У цій заявці висуваються домагання на пріоритет згідно з заявкою № 61/296247 на патент США, поданою 19 січня 2010 р., вміст якої повністю включений сюди за допомогою посилання. Передумови створення винаходу Галузь техніки, до якої належить винахід Даний винахід головним чином стосується касет з фарбувальними стрічками для друкуючих пристроїв. Характеристика попереднього рівня техніки Друкуючі пристрої застосовуються у множині додатків, і багато з них вимагають спеціальних фарбувальних стрічок і друкарських фарб. Проблема полягає в тому, що кожний раз, коли створюють нову касету з фарбувальною стрічкою, необхідно змінювати інші частини в друкуючому пристрої, що робить старі друкуючі пристрої більш несумісними з новішими касетами з фарбувальними стрічками. У минулому зроблені спроби зберігати параметри в касеті з фарбувальною стрічкою, щоб інформувати друкуючий пристрій про те, як себе вести, але цей підхід є обмеженим, оскільки в багатьох випадках потрібно змінювати весь алгоритм, а іноді потрібно змінювати навіть реальні датчики. Цих змін не можна досягнути простою посилкою параметрів з касети з фарбувальною стрічкою назад в друкуючий пристрій. Проблема, яку необхідно вирішити, полягає в тому, як одержати можливість вводити нові касети з фарбувальними стрічками, сумісні з раніше випущеними друкуючими пристроями. Оскільки багато спеціальних вимог до фарбувальних стрічок є результатом нових потреб клієнтів, бажано реагувати на ці потреби без прив'язки до абсолютно нового друкуючого пристрою, що вимагало б санкцій уповноважених організацій. Оскільки все більше і більше країн виступають з вимогами своїх власних уповноважених організацій, доводиться відмовлятися від здійснюваного в меншому об'ємі продажу спеціалізованої апаратури в тих регіонах, де вартість проходження через випробування, які призначаються цими організаціями, може виявитися більшою, ніж прибуток від продажу апаратури. Суть винаходу Відповідно до одного варіанта здійснення, інтелектуальна касета з фарбувальною стрічкою для друкуючого пристрою включає в себе процесор, мікроконтролер або аналогічний засіб, який здійснює оперативний контроль датчиків, пов'язаних з касетою з фарбувальною стрічкою, для використання в порядково друкуючому пристрої матричного типу. Касета з фарбувальною стрічкою містить фарбувальну стрічку для ударного друку в одній з таких форм, як замкнена петля, петля Мебіуса або довга смуга фарбувальної стрічки, з'єднана з двома котушками, по одній котушці на кожному кінці касети. Касета з фарбувальною стрічкою виконана з можливістю оперативно контролювати щонайменше один датчик руху, обробляти інформацію і здійснювати придатну дію або повідомляти друкуючому пристрою про дію або інформацію. Це дозволяє касеті з фарбувальною стрічкою адаптувати друкуючий пристрій або видавати в нього команду адаптації до будь-яких нових типів фарбувальних стрічок, касет з фарбувальними стрічками, форматів і т. д., в результаті чого можна проводити друк за допомогою фарбувальної стрічки і/або касети, в суті, будь-якого типу. В одному варіанті здійснення процесор має інтелектуальні можливості, що дозволяють розпізнати, чи рухається фарбувальна стрічка належним для типу касети чином. Касета з фарбувальною стрічкою виконана з можливістю здійснювати зв'язок з друкуючим пристроєм, щоб проінформувати друкуючий пристрій про будь-які проблеми руху фарбувальної стрічки. Датчик руху, за допомогою якого процесор здійснює оперативний контроль, може бути будьяким з магнітного датчика і оптичного датчика або механічної щітки, яка здійснює контакт з обертовим коліщатком, коли по ньому прокочується фарбувальна стрічка. У ще одному варіанті здійснення інтелектуальна касета з фарбувальною стрічкою здійснює оперативний контроль датчика, який виявляє шов в місці, де обидва кінці фарбувальної стрічки скріплені один з одним, утворюючи або звичайну петлю, або петлю Мебіуса. Процесор виконаний з можливістю виявляти шов для заданого середовища. Це передбачає технологію, що використовується в датчику шва і таку, що обумовлює, наприклад, оптичне пропускання або оптичне відображення, електричний контакт з використанням або провідного матеріалу на реальній фарбувальній стрічці, або отвору в фарбувальній стрічці, який забезпечує здійснення електричного контакту крізь фарбувальну стрічку. Інтелектуальна касета з фарбувальною стрічкою здійснює зв'язок з друкуючим пристроєм й інформує цей друкуючий пристрій про те, що шов фарбувальної стрічки виявлений і що друкуючий пристрій повинен зупинити друк доти, доки шов не пройде повз друкуючий механізм. У ще одному варіанті здійснення касета з фарбувальною стрічкою виконана з можливістю виявлення типу друкуючого пристрою, в якому вона кріпиться, так що цю інформацію можна 1 UA 110610 C2 5 10 15 20 25 30 35 40 45 50 55 60 зробити сумісною з конкретним друкуючим пристроєм. Наприклад, процесор може бути виконаний з можливістю перекладу інформації про фарбувальну стрічку на мову або в формат, який друкуючий пристрій зможе зрозуміти. Це забезпечує адаптацію касети з фарбувальною стрічкою до друкуючого пристрою замість адаптації друкуючого пристрою до касети. У ще одному варіанті здійснення інтелектуальна касета з фарбувальною стрічкою містить фарбувальну стрічку, прикріплену до двох котушок, причому фарбувальна стрічка обгорнута навколо однієї або обох котушок. Процесор оперативно контролює датчики, які виявляють, коли фарбувальна стрічка досягла кінця котушки і настав час змінити напрямок на зворотний. Процесор виконаний з можливістю виявлення кінця фарбувальної стрічки для заданого середовища. Це передбачає технологію, що використовується в датчику кінця фарбувальної стрічки, наприклад, оптичне пропускання або оптичне відображення, електричний контакт з використанням або провідного матеріалу на реальній фарбувальній стрічці, або отвору в фарбувальній стрічці, який забезпечує здійснення електричного контакту крізь фарбувальну стрічку. Процесор здійснює зв'язок з друкуючим пристроєм й інформує цей друкуючий пристрій про те, що фарбувальна стрічка досягла кінця котушки і друкуючий пристрій повинен змінити напрямок друку на зворотний. Крім того, в одному варіанті здійснення, всі передачі повідомлень, що йдуть в друкуючий пристрій і з нього, здійснюються по одній-єдиній шині. Це зменшує кількість електричних контактів, що вимагаються і тому знижує вартість і підвищує надійність. За допомогою цієї єдиної шини також можна посилати в друкуючий пристрій різну інформацію, пов'язану з різними датчиками. Крім цього, посилаючи команди в друкуючий пристрій, касета з фарбувальною стрічкою керує друкуючим пристроєм замість того, щоб друкуючий пристрій керував касетою. Ці й інші ознаки і переваги даного винаходу стануть більш зрозумілими з докладного опису варіантів здійснення, що приводиться нижче в зв'язку з прикладеними кресленнями. Короткий опис креслень На фіг. 1 представлена блок-схема інтелектуальної касети з фарбувальною стрічкою, що використовується в друкуючій системі відповідно до одного варіанта здійснення; на фіг. 2 представлена блок-схема інтелектуальної касети з фарбувальною стрічкою, де використовується нескінченна петля фарбувальної стрічки в коробці відповідно до варіанта здійснення винаходу; на фіг. 3 представлена блок-схема інтелектуальної касети з фарбувальною стрічкою, де використовується фарбувальна стрічка, обгорнута навколо єдиної котушки відповідно до варіанта здійснення винаходу; на фіг. 4 представлена блок-схема інтелектуальної касети з фарбувальною стрічкою, де використовується фарбувальна стрічка, обгорнена навколо двох котушок на кінцях касети відповідно до варіанта здійснення винаходу. Найкращим чином зрозуміти варіанти здійснення даного винаходу і їх переваги можна буде, якщо звернутися до нижченаведеного докладного опису. Потрібно зрозуміти, що однакові позиції використовуються для позначення однакових елементів, зображених на одному або декількох з креслень, при цьому зображення на них наведені з метою ілюстрації варіантів здійснення даного винаходу, а не з метою його обмеження. Докладний опис У різних варіантах здійснення інтелектуальні засоби, необхідні для маніпуляцій з фарбувальними стрічками або касетами різних типів, перенесені з друкуючого пристрою в реальну касету з фарбувальною стрічкою. В одному варіанті здійснення це досягається шляхом розміщення процесора або мікроконтролера всередині касети з фарбувальною стрічкою, що забезпечує таку ж поведінку нових касет з фарбувальними стрічками, як в раніше виготовлених касетах з фарбувальними стрічками. В одному варіанті здійснення процесор всередині касети з фарбувальною стрічкою оперативно здійснює оперативний контроль одного або більше датчиків всередині або зовні касети. Процесор обробляє інформацію з одного або більше датчиків і робить придатну дію. Залежно від інформації процесор може змінювати один або більше робочих параметрів фарбувальної стрічки, повідомляти друкуючому пристрою про деяку подію, повідомляти друкуючому пристрою про вказівку або дію, перетворювати мову або формат в той, який приймаємо для друкуючого пристрою, і т. д. Це можна зробити за допомогою єдиної шини або іншого засобу зв'язку (включаючи бездротовий) з контролером друкуючого пристрою. На фіг. 1 представлена блок-схема, що ілюструє інтелектуальну касету 100 з фарбувальною стрічкою, що здійснює зв'язок з контролером 102 друкуючого пристрою як частиною друкуючої системи. У цьому варіанті здійснення друкуюча система являє собою друкуючий пристрій ударної дії, а більш конкретний точково-матричний друкуючий пристрій. Зазначимо, що в інших 2 UA 110610 C2 5 10 15 20 25 30 35 40 45 50 55 60 варіантах здійснення можуть виявитися придатними друкуючі пристрої інших типів. Касета 100 з фарбувальною стрічкою містить фарбувальну стрічку 104 для друку, який проходить між механізмом 106 ударного друку і матеріалом 108, на якому друкують, таким як папір. Механізм 106 ударного друку може включати в себе молоточки або інші ударні механізми для перенесення букв, символів, цифр або знаків на матеріал 108, на якому друкують. Електродвигун 110 фарбувальної стрічки забезпечує рух фарбувальної стрічки 104 через касету 100 з фарбувальною стрічкою. Процесор або мікроконтролер 112 знаходиться всередині касети 100 з фарбувальною стрічкою або на цій касеті. Мікроконтролер 112 може являти собою будь-який процесор або обчислювальний пристрій, який може виконувати описувані тут функції. Зокрема, мікроконтролер 112 оперативно контролює один або більше датчиків в касеті з фарбувальною стрічкою або на друкуючому пристрої, обробляє інформацію з датчиків і повідомляє інформацію контролеру 102 друкуючого пристрою і/або керує дією або функцією всередині касети 100 з фарбувальною стрічкою. Датчики можуть знаходитися в різних місцях всередині або зовні касети 100 з фарбувальною стрічкою. У варіанті здійснення, згідно з фіг. 1, на друкуючому пристрої знаходиться датчик 114 шва, який відчуває, коли з'являється шов, що знаходиться на фарбувальній стрічці 104. Датчик 114 шва розміщують в деякому місці зовні касети до того, як фарбувальна стрічка проходить через механізм 106 ударного друку. Таким чином, датчик 114 шва виконаний з можливістю виявляти шов фарбувальної стрічки до того, як вона піддається ударному впливу механізму 106 ударного друку. Як відомо, шов фарбувальної стрічки знаходиться в тому місці, де відрізок фарбувальної стрічки кріпиться до самого себе, утворюючи петлю. Відомі звичайні датчики шва, і для виявлення шва на фарбувальній стрічці можна використовувати будь-який придатний датчик. Способи виявлення шва передбачають але не в обмежувальному значенні - оптичне пропускання, оптичне відображення, електричний контакт з використанням або провідного матеріалу на реальній фарбувальній стрічці, або отвору в фарбувальній стрічці, який забезпечує здійснення електричного контакту крізь фарбувальну стрічку. Коли датчик 114 шва виявляє шов, здійснюється передача сигналу в мікроконтролер 112, який потім - за допомогою контролера 112 друкуючого пристрою - призначає друкуючому пристрою зупинити друк доти, доки шов не пройде повз механізм 106 ударного друку. Цього можна досягнути за допомогою обчислення моменту, що проводиться мікроконтролером 112, коли друкуючий пристрій повинен знову почати друк, на основі швидкості фарбувальної стрічки і довжини механізму 106 ударного друку (тобто обчислення кількості часу, який потрібен шву на проходження іншого кінця механізму 106 ударного друку). В альтернативному варіанті на іншій стороні механізму 106 ударного друку може бути розміщений ще один датчик шва, який виявляє, коли проходить шов. Ця інформація передається в мікроконтролер 112, який потім - за допомогою контролера 112 друкуючого пристрою - інформує друкуючий пристрій про те, що необхідно продовжити друк. Датчик 116 руху також - або як альтернатива - може знаходитися на друкуючому пристрої, щоб виявляти рух фарбувальної стрічки 104. Такі датчики руху відомі, і можна використовувати будь-який придатний датчик. Наприклад, для виявлення руху фарбувальної стрічки можна використовувати датчик для виявлення магніту або шматка чорного металу, що знаходиться на холостому шківі. Датчики руху різних типів включають в себе - але не в обмежувальному значенні - магнітний датчик, оптичний датчик або механічну щітку, яка вступає в контакт з контактами на коліщатку, що обертається, коли по ньому прокочується фарбувальна стрічка. Датчик 116 руху виявляє, чи припиняє рух фарбувальна стрічка 104. Якщо це відбувається, датчик 116 руху посилає сигнал в мікроконтролер 112, який, в свою чергу, посилає сигнал в контролер 102 друкуючого пристрою, щоб зупинити друк, повідомити про це користувача або здійснити іншу придатну дію. Крім повідомлення інформації контролеру 102 друкуючого пристрою, мікроконтролер 112 може бути виконаний з можливістю керування напрямком і швидкістю обертання електродвигуна 110 фарбувальної стрічки, а також швидкістю друку і припиненням друку друкуючим пристроєм. Мікроконтролер 112 також виконаний з можливістю виявлення типу друкуючого пристрою, в якому він кріпиться таким чином, що цю інформацію можна зробити сумісною для конкретного друкуючого пристрою. Наприклад, процесор може бути виконаний з можливістю перекладу інформації про фарбувальну стрічку на мову або в формат, який друкуючий пристрій зможе зрозуміти. Це забезпечує адаптацію касети з фарбувальною стрічкою до друкуючого пристрою замість адаптації друкуючого пристрою до касети. Наприклад, мікроконтролер 112 може бути виконаний з можливістю "зчитування" інформації про фарбувальну стрічку або касету, 3 UA 110610 C2 5 10 15 20 25 30 35 40 45 50 55 60 визначення (наприклад, з власної пам'яті) типу фарбувальної стрічки і/або касети і перетворення мови або формату в той, який сприймається друкуючою системою, причому тип друкуючої системи розпізнається мікроконтролером 112, наприклад, за допомогою автоматичного виявлення або інформації, що вводиться користувачем. Касета 100 з фарбувальною стрічкою також може включати в себе другий електродвигун 118 фарбувальної стрічки, що встановлюється за вибором для іншої конфігурації фарбувальної стрічки, яка буде розглянута застосовно до фіг. 4. Електродвигун 110 фарбувальної стрічки і другий електродвигун 118 фарбувальної стрічки можуть керуватися безпосередньо контролером 102 друкуючого пристрою, наприклад, за рахунок безпосереднього з'єднання 124 і 126, відповідно, загального з'єднання, бездротового або будь-якого іншого придатного засобу керування. Контролер 102 друкуючого пристрою може зупиняти, прискорювати, сповільнювати або починати рух фарбувальної стрічки за допомогою електродвигунів 110 і/або 118 фарбувальної стрічки на основі інформації, що приймається з мікроконтролера 112. Мікроконтролер здійснює зв'язок з контролером 102 друкуючого пристрою через інтерфейс або з'єднувач 120, причому з'єднувач 120 може знаходитися всередині касети 100 з фарбувальною стрічкою, на цій касеті або зовні неї. Єдиний провід, єдина лінія або шина 122 переносить сигнали між мікроконтролером 112 і контролером 102 друкуючого пристрою за допомогою з'єднувача 120. Зазначимо, що в деяких варіантах здійснення з'єднувач 120 не потрібен, і шина 122 переносить сигнали безпосередньо між мікроконтролером 112 і контролером 102 друкуючого пристрою. Єдина шина зменшує кількість електричних необхідних контактів і тому знижує вартість і підвищує надійність. За допомогою цієї єдиної шини також можна посилати в друкуючий пристрій різну інформацію, пов'язану з різними датчиками. Крім цього, посилаючи команди в друкуючий пристрій, касета з фарбувальною стрічкою керує друкуючим пристроєм замість того, щоб друкуючий пристрій керував касетою. За допомогою цієї єдиної шини також можна посилати в друкуючий пристрій різну інформацію, пов'язану з різними датчиками. Крім цього, посилаючи команди в друкуючий пристрій, касета з фарбувальною стрічкою керує друкуючим пристроєм замість того, щоб друкуючий пристрій керував касетою. В інших варіантах здійснення можна використовувати декілька шин, а також засоби бездротового зв'язку. Результатом того, що мікроконтролер для оперативного контролю і обробки сигналів з датчиків виконаний на або в касеті з фарбувальною стрічкою, є підвищена гнучкість в проектуванні касети з фарбувальною стрічкою. Наприклад, для одного друкуючого пристрою можна використовувати конфігурації фарбувальної стрічки різних типів при відсутності потреби в зміні друкуючого пристрою. Це відбувається завдяки тому, що мікроконтролер виявляє події і/або зміну і або керує діями друкуючого пристрою, або відповідно інформує його. На фіг. 2 показаний один приклад конфігурації фарбувальної стрічки одного типу, яку можна використовувати з вищеописаною інтелектуальною касетою з фарбувальною стрічкою. У цьому прикладі конфігурація являє собою петлю Мебіуса фарбувальної стрічки 202, набитої в коробку 204, що міститься в корпусі 200. Ця конфігурація також містить холостий шків 206, який використовується для виявлення руху фарбувальної стрічки. Датчик на друкуючому пристрої (не показаний) може виявляти цей рух за допомогою холостого шківа 206. Цю інформацію можна посилати в мікроконтролер 112 для обробки або повідомлення, як говорилося вище. Ролик 208 холостого шківа фарбувальної стрічки витягує фарбувальну стрічку 202 з коробки 204. Датчик 114 шва фарбувальної стрічки може знаходитися на друкуючому пристрої або корпусі 200 касети. Однією перевагою наявності датчика 114 шва фарбувальної стрічки на корпусі 200 касети є зниження вартості касети, коли є можливістю використовувати типовий датчик шва. Інформацію датчика шва посилають в мікроконтролер 112 для обробки або повідомлення. Наприклад, мікроконтролер 112 виконаний з можливістю повідомлення друкуючого пристрою про припинення друку, коли шов проходить через станцію друку, або активації області друкуючого пристрою і повідомлення друкуючого пристрою з метою поновлення друку після того, як шов пройшов станцію друку. Касета з фарбувальною стрічкою також може включати в себе магнітний або інший датчик 210 руху, що встановлюється за вибором на холостому шківі 206 для виявлення руху фарбувальної стрічки 202. Про відсутність або поновлення руху можна повідомляти мікроконтролеру 112 для придатної обробки або передачі повідомлення. Якщо датчик руху також знаходиться на друкуючому пристрої, на інформацію з датчика 210 руху може впливати тільки мікроконтролер 112. У касеті також може бути присутнім датчик 212 заторів фарбувальної стрічки, що встановлюється за вибором, інформацію про які також може обробляти або повідомляти мікроконтролер 112. Інші можливі елементи включають в себе 4 UA 110610 C2 5 10 15 20 25 30 35 40 45 50 55 60 регульований пристрій 214 для натягнення фарбувальної стрічки і засіб 216 перевертання фарбувальної стрічки. Пристрій для натягнення фарбувальної стрічки можна використовувати для регулювання натягнення в фарбувальній стрічці 202 на основі інформації, що приймається і обробляється мікроконтролером 112 або друкуючим пристроєм. Засіб 216 перевертання фарбувальної стрічки можна використовувати для фарбувальної стрічки типу Мебіуса. В інших варіантах здійснення інтелектуальна касета може мати різні варіанти, такі, як що передбачають наявність фарбувальної стрічки, яку не перевертають і яка згорнута в стандартну петлю, а не петлю Мебіуса, наявність датчика шва фарбувальної стрічки всередині касети й ігнорування показника датчика шва фарбувальної стрічки, який знаходиться на друкуючому пристрої, а також цілковите ігнорування шва фарбувальної стрічки і друку по шву, коли той проходить через станцію друку. На фіг. 3 показаний ще один приклад іншої конфігурації фарбувальної стрічки відповідно до ще одного варіанта здійснення. У цьому прикладі фарбувальна стрічка 302 обгорнута навколо котушки 304, утворюючи рулон 306 фарбувальної стрічки. Компонування цього типу аналогічне тому, яке використовують на старих 8-ми доріжкових стрічках для звукозапису, причому фарбувальна стрічка 302 обгорнута навколо єдиної котушки і виводиться від її центра і повертається шляхом обгортання її навколо зовнішньої поверхні котушки 304. Ця конфігурація також може мати всі відмінні комбінації різних елементів, описані вище, включаючи наявність фарбувальної стрічки 302 в формі петлі Мебіуса або в іншій формі, наявність датчика 310 шва фарбувальної стрічки на друкуючому пристрої або частині касети з фарбувальною стрічкою, наявність мікроконтролера 112, що використовує датчик шва і що знаходиться на друкуючому пристрої або пов'язаного з касетою (при ігноруванні показників іншого датчика, якщо він також є), цілком ігнорування шва (при наявності або відсутності датчиків шва), наявність датчика 308 руху або швидкості на друкуючому пристрої або частині касети з фарбувальною стрічкою, і додавання регульованого пристрою для натягнення фарбувальної стрічки, яким керує мікроконтролер на касеті. На фіг. 4 показаний ще один приклад конфігурації фарбувальної стрічки відповідно до одного варіанта здійснення, яку можна використовувати з інтелектуальною касетою з фарбувальною стрічкою. У цьому випадку фарбувальну стрічку 402 намотують і розмотують між першою котушкою 404 на одному кінці корпусу 200 касети і другою котушкою 406 на іншому кінці корпусу 200 касети. Ця конфігурація аналогічна тій, яка застосовується в касетних стрічках для звукозапису, причому фарбувальна стрічка 402 рухається доти, доки не ударяється об кінець однієї котушки, а потім - в протилежному напрямку доти, доки не ударяється об кінець іншої котушки. Наприклад, коли фарбувальна стрічка 402 знаходиться у кінця котушки 406, ця фарбувальна стрічка 402 утворює повний рулон 408 фарбувальної стрічки навколо котушки 404, а коли фарбувальна стрічка 402 досягає кінця котушки 404, ця фарбувальна стрічка 402 утворює повний рулон 410 фарбувальної стрічки навколо котушки 406. Цей процес безперервно повторюється доти, доки фарбувальна стрічка не залишиться без друкарської фарби. У типовому випадку кожна з котушок 404 і 406 має привідний електродвигун (не показаний), або обидві вони мають єдиний привідний електродвигун (не показаний) з муфтою зчеплення або передачею для перемикання з котушки на котушку. З котушкою 404 пов'язаний датчик 412 швидкості або руху, а з котушкою 406 пов'язаний ще один датчик 414 швидкості або руху. Це гарантує керування швидкістю фарбувальної стрічки 402, виходячи з інформації, що приймається мікроконтролером 112. На одному кінці касети знаходиться перший датчик 416 фарбувальної стрічки, а на іншому кінці касети знаходиться другий датчик 418 фарбувальної стрічки, що забезпечують виявлення стану кінця фарбувальної стрічки, внаслідок чого можна належним чином реверсувати рух фарбувальної стрічки. Наприклад, коли виявляється кінець фарбувальної стрічки, мікроконтролер 112 обробляє або повідомляє цю інформацію, примушуючи електродвигуни змінювати напрямок обертання котушок на протилежний. Зазначимо, що у випадку конфігурації цього типу датчик шва не потрібен, оскільки фарбувальна стрічка не зшита в єдину петлю. Таким чином, виявляти необхідно не шов, а швидше момент, коли кінці фарбувальної стрічки знаходяться у однієї з двох котушок. Вищевикладене являє собою лише декілька необмежувальних прикладів. Як можна помітити, з описаною інтелектуальною касетою з фарбувальною стрічкою застосовні багато різних конфігурацій фарбувальної стрічки. Ці способи вимагають різних алгоритмів і датчиків, а не просто лише різних параметрів, щоб можна було як і раніше втілити їх в друкуючому пристрої. Це забезпечує зміну не тільки алгоритмів, але і реальних датчиків. Оскільки інтелектуальні засоби для роботи з датчиками фарбувальної стрічки тепер знаходяться в касеті з фарбувальною стрічкою, реальні датчики руху тепер можливі всередині касети з фарбувальною стрічкою, коли тип касети з фарбувальною стрічкою вимагає спеціального 5 UA 110610 C2 5 10 датчика. Крім того, є можливість зміни фундаментальної конструкції касети з фарбувальною стрічкою. Таким чином, старі друкуючі пристрої можна пристосувати до нових касет з фарбувальними стрічками. Вищевикладений опис не треба вважати обмежуючим даний винахід описаними точними формами або конкретними областями застосування. А якщо так, то в світлі цього опису передбачається, що для даного винаходу можливі різні альтернативні варіанти здійснення і/або модифікації, незалежно від того, описані вони тут явно або маються на увазі. Наприклад, описані певні конфігурації фарбувальних стрічок, але придатними також можуть виявитися конфігурації інших типів і для друкуючих пристроїв інших типів, де касету з фарбувальною стрічкою використовують для друку. Маючи описані таким чином варіанти здійснення даного винаходу, звичайні люди або фахівці в даній галузі техніки зрозуміють, що, в рамках об'єму домагань даного винаходу, в нього можна внести зміни за формою і змістом. Таким чином, даний винахід обмежений лише формулою винаходу. 15 ФОРМУЛА ВИНАХОДУ 20 25 30 35 40 45 50 55 60 1. Касета з фарбувальною стрічкою, що містить: корпус, фарбувальну стрічку, поміщену в корпусі, і мікроконтролер на або в корпусі, що має конфігурацію, яка забезпечує прийом інформації про оперативний контроль характеристики фарбувальної стрічки від першого датчика, встановленого в касеті або на ній або ззовні неї, детектування типу принтера і автоматичне адаптування касети до принтера. 2. Касета за п. 1, в якій мікроконтролер встановлений на касеті і конфігурація мікроконтролера додатково забезпечує обробку інформації і керування одними або більше компонентами касети з фарбувальною стрічкою незалежно від принтера. 3. Касета за п. 1, в якій конфігурація мікроконтролера додатково забезпечує відправлення команд контролеру друкуючого пристрою на основі обробки інформації про оперативно контрольовану характеристику фарбувальної стрічки для керування принтером, що використовує фарбувальну стрічку. 4. Касета за п. 1, в якій конфігурація мікроконтролера забезпечує перетворення згаданої інформації в формат, сумісний для цього типу принтера. 5. Касета за п. 1, в якій датчик є датчиком руху фарбувальної стрічки. 6. Касета за п. 5, в якій згаданий датчик знаходиться на або в корпусі. 7. Касета за п. 1, в якій конфігурація мікроконтролера забезпечує прийом інформації про характеристику фарбувальної стрічки з другого датчика. 8. Касета за п. 1, в якій згадана характеристика являє собою місце шва на фарбувальній стрічці. 9. Касета за п. 1, в якій згадана характеристика являє собою рух фарбувальної стрічки. 10. Касета за п. 1, в якій мікроконтролер виконаний з можливістю прийому інформації, виходячи з множини різних конфігурацій фарбувальної стрічки. 11. Касета за п. 10, в якій конфігурації фарбувальної стрічки містять петлю Мебіуса, касетну стрічку і 8-доріжкову стрічку. 12. Касета за п. 3, в якій команди передаються по єдиній шині. 13. Спосіб експлуатації друкуючої системи, який полягає в тому, що: сприймають за допомогою першого датчика інформацію про оперативний контроль характеристики фарбувальної стрічки в касеті з фарбувальною стрічкою з множини різних конфігурацій фарбувальної стрічки, визначають тип принтера, повідомляють інформацію і тип принтера в мікроконтролер в або на касеті з фарбувальною стрічкою, автоматично адаптують касету з фарбувальною стрічкою до принтера. 14. Спосіб за п. 13, в якому сприйняття включає в себе виявлення руху фарбувальної стрічки. 15. Спосіб за п. 13, в якому сприйняття включає в себе виявлення моментів, коли шов на фарбувальній стрічці ось-ось пройде через область друку і коли цей шов пройшов область друку. 16. Спосіб за п. 13, який додатково включає перетворення інформації в формат, сумісний з друкуючою системою. 17. Спосіб за п. 13, що додатково передбачає повідомлення згаданої інформації контролеру принтера. 18. Спосіб за п. 17, в якому передачу повідомлень здійснюють по єдиній шині. 19. Спосіб за п. 13, в якому конфігурації фарбувальної стрічки містять петлю Мебіуса, касетну стрічку і 8-доріжкову стрічку. 20. Спосіб за п. 13, в якому мікроконтролер обробляє інформацію з декількох датчиків. 6 UA 110610 C2 7 UA 110610 C2 Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
