Пристрій для обв’язування виробів стрічкою

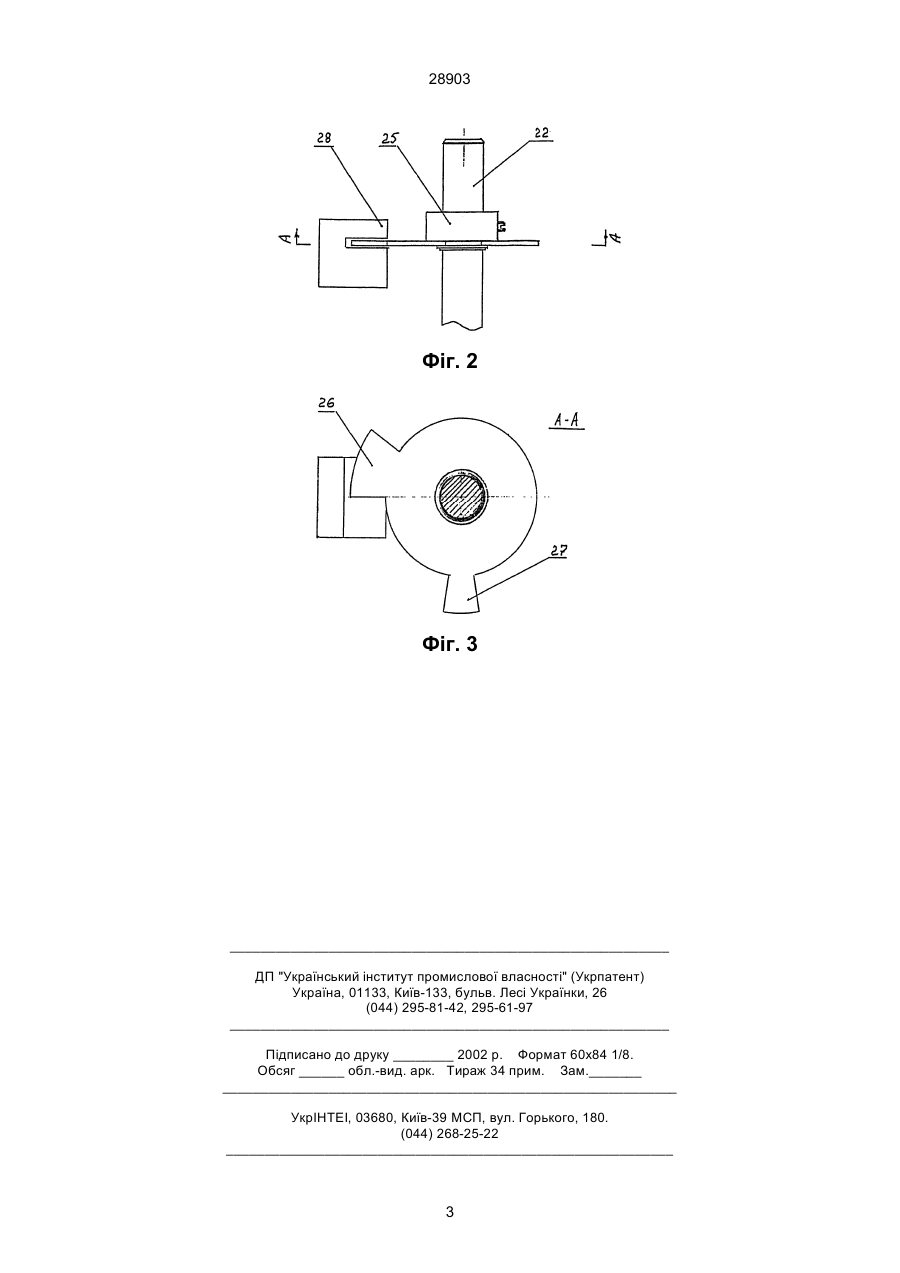

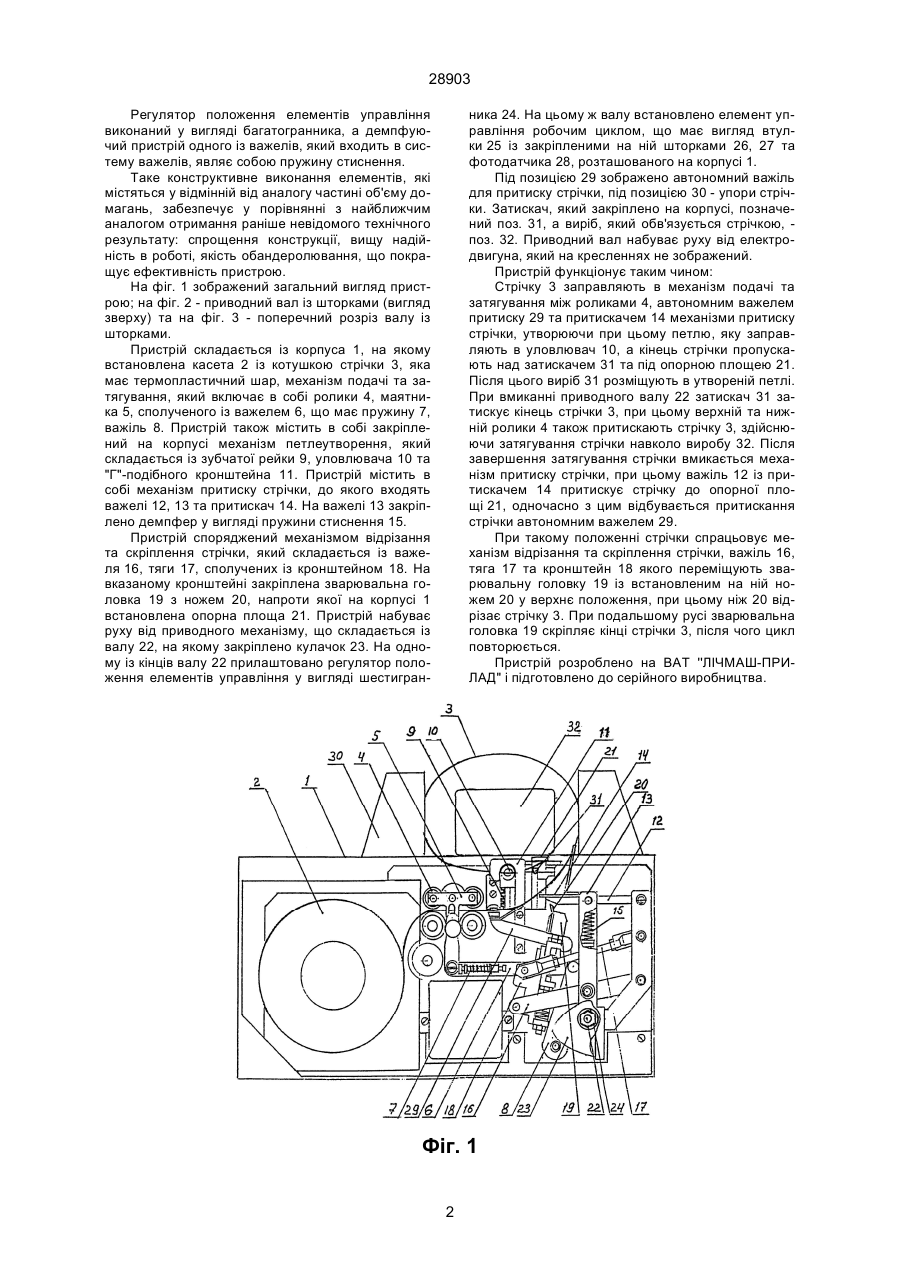

1. Пристрій для обв'язування виробів стрічкою, який містить в собі корпус, механізми подачі, затягування та петлеутворювання, механізм притиску стрічки, вузол скріплення та відрізання стрічки в місці з'єднання, а також приводний механізм, який включає в собі вал з елементами управління 28903 Регулятор положення елементів управління виконаний у вигляді багатогранника, а демпфуючий пристрій одного із важелів, який входить в систему важелів, являє собою пружину стиснення. Таке конструктивне виконання елементів, які містяться у відмінній від аналогу частині об'єму домагань, забезпечує у порівнянні з найближчим аналогом отримання раніше невідомого технічного результату: спрощення конструкції, вищу надійність в роботі, якість обандеролювання, що покращує ефективність пристрою. На фіг. 1 зображений загальний вигляд пристрою; на фіг. 2 - приводний вал із шторками (вигляд зверху) та на фіг. 3 - поперечний розріз валу із шторками. Пристрій складається із корпуса 1, на якому встановлена касета 2 із котушкою стрічки 3, яка має термопластичний шар, механізм подачі та затягування, який включає в собі ролики 4, маятника 5, сполученого із важелем 6, що має пружину 7, важіль 8. Пристрій також містить в собі закріплений на корпусі механізм петлеутворення, який складається із зубчатої рейки 9, уловлювача 10 та "Г"-подібного кронштейна 11. Пристрій містить в собі механізм притиску стрічки, до якого входять важелі 12, 13 та притискач 14. На важелі 13 закріплено демпфер у вигляді пружини стиснення 15. Пристрій споряджений механізмом відрізання та скріплення стрічки, який складається із важеля 16, тяги 17, сполучених із кронштейном 18. На вказаному кронштейні закріплена зварювальна головка 19 з ножем 20, напроти якої на корпусі 1 встановлена опорна площа 21. Пристрій набуває руху від приводного механізму, що складається із валу 22, на якому закріплено кулачок 23. На одному із кінців валу 22 прилаштовано регулятор положення елементів управління у вигляді шестигран ника 24. На цьому ж валу встановлено елемент управління робочим циклом, що має вигляд втулки 25 із закріпленими на ній шторками 26, 27 та фотодатчика 28, розташованого на корпусі 1. Під позицією 29 зображено автономний важіль для притиску стрічки, під позицією 30 - упори стрічки. Затискач, який закріплено на корпусі, позначений поз. 31, а виріб, який обв'язується стрічкою, поз. 32. Приводний вал набуває руху від електродвигуна, який на кресленнях не зображений. Пристрій функціонує таким чином: Стрічку 3 заправляють в механізм подачі та затягування між роликами 4, автономним важелем притиску 29 та притискачем 14 механізми притиску стрічки, утворюючи при цьому петлю, яку заправляють в уловлювач 10, а кінець стрічки пропускають над затискачем 31 та під опорною площею 21. Після цього виріб 31 розміщують в утвореній петлі. При вмиканні приводного валу 22 затискач 31 затискує кінець стрічки 3, при цьому верхній та нижній ролики 4 також притискають стрічку 3, здійснюючи затягування стрічки навколо виробу 32. Після завершення затягування стрічки вмикається механізм притиску стрічки, при цьому важіль 12 із притискачем 14 притискує стрічку до опорної площі 21, одночасно з цим відбувається притискання стрічки автономним важелем 29. При такому положенні стрічки спрацьовує механізм відрізання та скріплення стрічки, важіль 16, тяга 17 та кронштейн 18 якого переміщують зварювальну головку 19 із встановленим на ній ножем 20 у верхнє положення, при цьому ніж 20 відрізає стрічку 3. При подальшому русі зварювальна головка 19 скріпляє кінці стрічки 3, після чого цикл повторюється. Пристрій розроблено на ВАТ ''ЛІЧМАШ-ПРИЛАД" і підготовлено до серійного виробництва. Фіг. 1 2 28903 Фіг. 2 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
