Пристрій для кріплення перфорованого блока та перфорований блок

Номер патенту: 112868

Опубліковано: 10.11.2016

Автори: Амслер Гаррі, Зінгре Анжело, Штайнер Бенно

Завантажити PDF файл.

Формула / Реферат

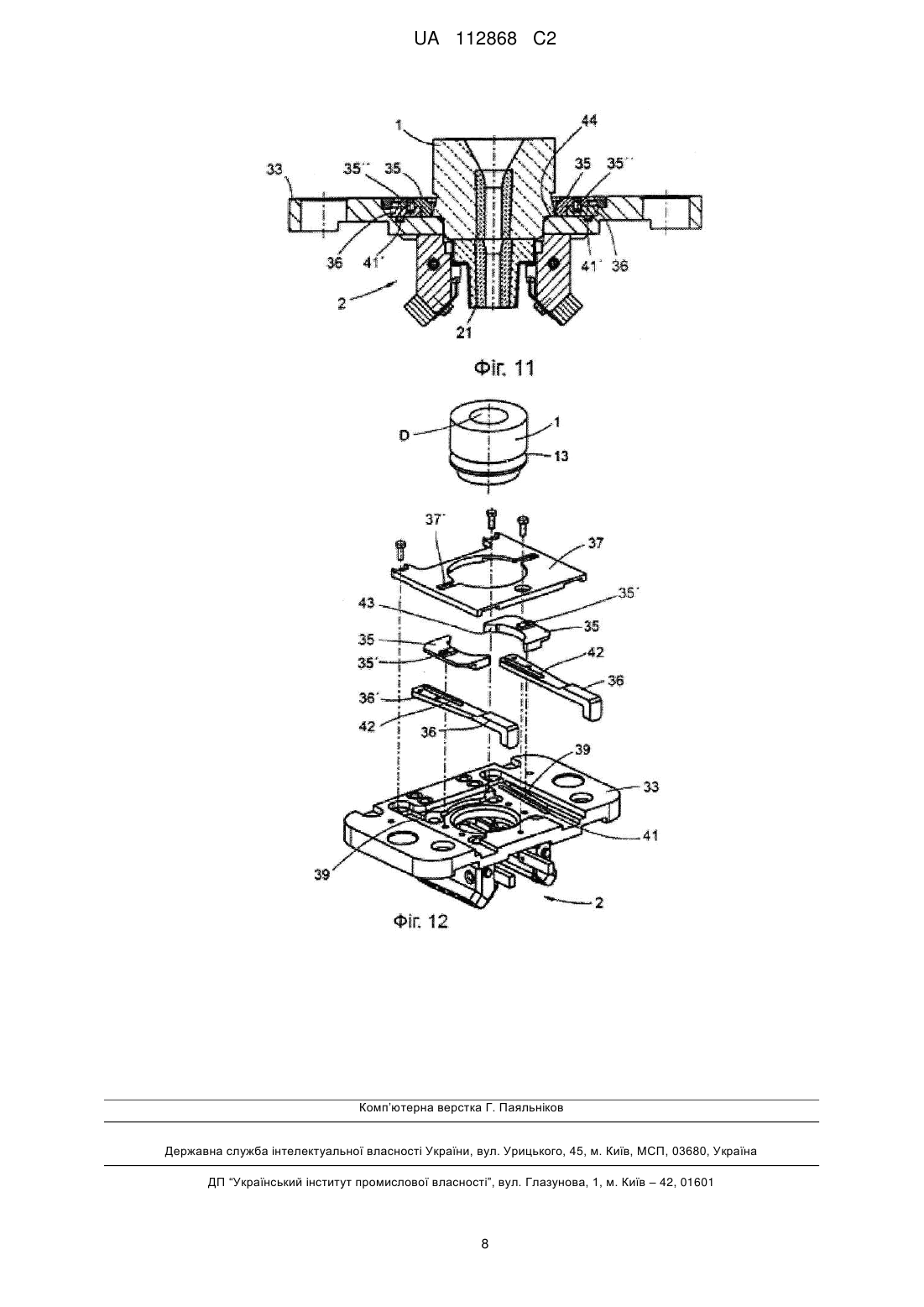

1. Пристрій для кріплення перфорованого блока (1) на контейнер для розплавленого металу, в якому перфорований блок (1) формує горловину контейнера та має наскрізний отвір (D) і здатний бути закріпленим у корпусі, встановленому у контейнері, причому перфорований блок (1) закріплений за допомогою принаймні одного затискного клина (36), який встановлений упоперек до наскрізного отвору (D) так, що відповідна затискна губка (35), що з'єднана з ним, контактує з поверхнею затискання (13), сформованою на периферійній поверхні перфорованого блока (1), і ця затискна губка (35) відповідно затискає перфорований блок (1), при цьому відповідний затискний клин (36) направлений в його поздовжньому напрямку до несучої плити (33) упоперек до неї, а затискна губка (35), що з'єднана з ним, розташована з можливістю переміщення у поперечному напрямку.

2. Пристрій за п. 1, який відрізняється тим, що принаймні один затискний клин (36) направлений до несучої плити (33) з можливістю руху вздовж взаємодіючих поверхонь заклинювання (36', 39), передбачених на ньому та на несучій плиті (33), і таким чином виконувати майже поперечний рух відносно напрямку його переміщення.

3. Пристрій за п. 1, який відрізняється тим, що два затискних клини (36) розміщені паралельно один до одного у несучій плиті (33), і кожний забезпечений з'єднаною з ним затискною губкою (35), яка затискає перфорований блок (1) з обох боків його затискної поверхні (13), коли затискні клини (36) віддалені, та викликає вивільнення перфорованого блока при їх притисканні у протилежному напрямку.

4. Пристрій за п. 1, який відрізняється тим, що він додатково містить опорну плиту (19), яка містить корпус з несучою плитою (3) для змінного носика (2) і клиноподібну спрямовуючу плиту (4), яка має отвір (5) для приймання перфорованого блока (1), причому клиноподібна спрямовуюча плита (4) виконана з можливістю надійного з'єднання з несучою плитою (3) та має принаймні один спрямовуючий паз (7), який частково перекриває отвір (5) для спрямування та підтримування додаткового затискного клина (6).

5. Пристрій за п. 4, який відрізняється тим, що спрямовуючий паз (7) має опорну поверхню (8) для підтримування затискного клина (6) та виїмку (9) навпроти опорної поверхні (8) для затискання перфорованого блока (1).

6. Пристрій за п. 4 або 5, який відрізняється тим, що затискний клин (6) має дві опорні частини (11, 11') на відстані одна від одної, які розташовані та сконструйовані так, що у затиснутому стані вони притиснуті до опорної поверхні (8) спрямовуючого паза (7).

7. Пристрій за п. 4, який відрізняється тим, що затискний клин (6) має (похилу або округлену) поверхню заклинювання (12), яка сформована так, що у затиснутому стані вона притиснута до поверхні затискання (13) перфорованого блока (1), яка має комплементарну (похилу або округлену) форму.

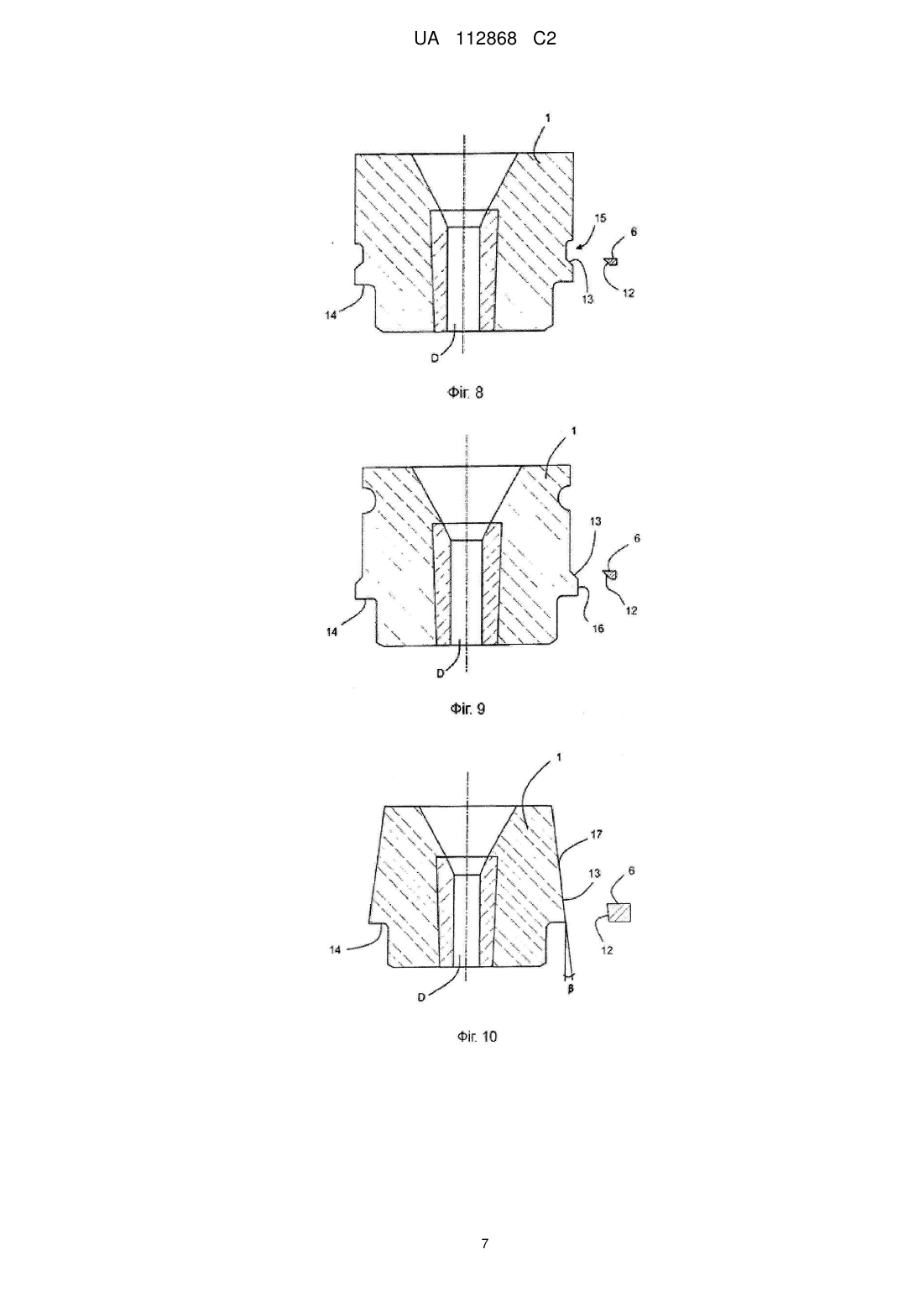

8. Перфорований блок для використання у пристрої за п. 1, який містить опорне плече (14) для опирання на несучу плиту (3) змінного носика (2), який відрізняється тим, що перфорований блок (1) забезпечений на боці контейнера опорним плечем (14) з місцем затискання (15) з прийнятним поперечним перерізом.

9. Перфорований блок за п. 8, який відрізняється тим, що профіль місця затискання (15) у поперечному перерізі має зубоподібну або трапецієподібну форму.

10. Перфорований блок за п. 8, який відрізняється тим, що він забезпечений на опорному плечі (14) затискним виступом (16) з трапецієподібним поперечним перерізом.

11. Перфорований блок за п. 8, який відрізняється тим, що він забезпечений на опорному плечі (14) поверхнею затискання (13), зокрема конічною поверхнею затискання (13), причому кут β конічної бокової поверхні (17) складає приблизно 8°.

Текст

Реферат: У пристрої для кріплення перфорованого блока (1) на контейнер для розплавленого металу, перфорований блок (1) закріплений за допомогою принаймні одного затискного клина (36), встановленого поперек до наскрізного отвору (D), і який має затискну губку (35), що з'єднана з ним, при цьому затискна губка (35) впливає на поверхню затискання (13), сформовану на периферійній поверхні перфорованого блока (1). Відповідний затискний клин (36) направлений в його поздовжньому напрямку до несучої плити (33) поперек до неї, а затискна губка (35), що з'єднана з ним, виконана з можливістю переміщення у поперечному напрямку. Таким чином, перфорований блок може бути легко закріплений з точним позиціонуванням у несучій плиті (33). UA 112868 C2 (12) UA 112868 C2 UA 112868 C2 5 10 15 20 25 30 35 40 45 50 55 60 Даний винахід стосується пристрою для кріплення перфорованого блоку на контейнер, що містить розплавлений метал, відповідно до преамбули пункту 1, і перфорованого блоку. Перфоровані блоки використовують, зокрема, на лініях безперервного лиття з контейнерами для розливання розплавленого металу, зокрема зі встановленим елементом для виливання з такими типами розливального пристрою. Ці розливальні пристрої зазвичай мають розливальний канал з двох частин, який на боці контейнера містить перфорований блок, забезпечений центральним наскрізним отвором, а на боці кристалізатора містить змінний носик. Перфорований блок надійно встановлений у днищі контейнера, зокрема оточений його стіною, та зазвичай виготовлений з вогнетривкого керамічного матеріалу. Носик виготовлений з жаростійкого вогнетривкого матеріалу та легко може бути замінений. Точка розділу між перфорованим блоком і носиком виявляється особливо критичною через те, що у цій точці розділу може статися витік рідкої сталі або всмоктування у розплавлений потік навколишнього повітря, зокрема кисню, що негативно впливає на якість металевого матеріалу. Тому, ця точка розділу повинна бути настільки герметичною, наскільки це можливо, однак вона піддається суттєвому розтріскуванню у процесі лиття. Зважаючи на це, запропоновано для запобігання збільшеному формуванню тріщин і розколів у ділянці точки розділу спеціально сформований носик. Такі носики мають запірну поверхню, яка може бути піддана дії контактного зусилля з метою притискання носика до перфорованого блоку. На жаль, такі пристрої є механічно складними та не приводять до бажаної тривалої стабільності. Таким чином, завданням даного винаходу є створення такого пристрою, з яким перфорований блок для контейнера з розплавленим металом може бути легко закріплений у корпусі, який може бути встановлений у контейнер так, щоб бути стійким протягом тривалого часу. Відповідно до винаходу, це завдання вирішується у пристрої, який має ознаки, описані в пункті 1, тау перфорованому блоці згідно з пунктом 9 формули. За допомогою цього пристрою, відповідно до винаходу, можна ефективно запобігати формуванню тріщин в ділянці зазначеної поверхні між перфорованим блоком і, наприклад, носиком, протягом повного часу лиття. Перфорований блок, який може бути закріплений у корпусі, що може бути встановлений у контейнер з розплавленим металом, може бути закріплений за допомогою принаймні одного затискного клина, який може бути встановлений перпендикулярно до його наскрізного отвору, відповідний затискний клин або затискна губка, з'єднана з ним, контактує з поверхнею затискання, сформованою на периферійній поверхні перфорованого блоку, і затискачем перфорованого блоку. В одному втіленні даного винаходу корпус містить змінний носик з несучою плитою та клиноподібною спрямовуючою плитою, яка здатна надійно з'єднуватися з несучою плитою. Клиноподібна спрямовуюча плита має отвір для прийняття перфорованого блоку та принаймні один спрямовуючий паз, що частково перекриває цей отвір для спрямування та підтримування затискного клина так, що клин з похилою поверхнею заклинювання може тиснути на площину та постійно на перфорований блок. Одна специфічна конструкція затискного клину дозволяє створити постійне механічне напруження, тобто напруження, що вирівнює теплові та вібраційні навантаження між клиноподібною спрямовуючою плитою та перфорованим блоком, і, таким чином, також запобігає виникненню тріщин в ділянці зазначеної поверхні протягом процесу лиття. Наступні втілення цього пристрою мають ознаки, описані в пунктах формули, залежних від пункту 1. Зокрема, перфорований блок, придатний для використання в пристрої цього типу, має місце затискання, що взаємодіє з клиноподібною поверхнею на боці контейнера. Затискні клини відповідно до винаходу можуть бути вставлені, повторно затягнуті або замінені без будь-якого спеціального інструменту, і це суттєво спрощує обслуговування. Наступні приклади втілення та наступні переваги винаходу описані більш детально за допомогою креслень, на яких показано: Фіг. 1 - схематичне покомпонентне зображення пристрою відповідно до винаходу для затискання перфорованого блоку на несучій плиті змінного носика; Фіг. 2 - вигляд у перспективі затискного клина відповідно до винаходу; Фіг. З - схематичне зображення поздовжнього перерізу пристрою відповідно до винаходу для затискання перфорованого блоку в опорній плиті змінного носика: Фіг. 4 - схематичне зображення поперечного перерізу пристрою відповідно до винаходу для затискання перфорованого блоку в несучій плиті змінного носика; 1 UA 112868 C2 5 10 15 20 25 30 35 40 45 50 55 Фіг. 5 - схематичне зображення, що показує режим роботи затискного клина відповідно до винаходу; Фіг. 6 - схематичне зображення поздовжнього перерізу перфорованого блоку відомого типу; Фіг. 7 ·- схематичне зображення поздовжнього перерізу перфорованого блоку відповідно до винаходу з зубоподібним пазом; Фіг. 8 - схематичне зображення поздовжнього перерізу перфорованого блоку відповідно до винаходу з трапецієподібним пазом; Фіг. 9 - схематичне зображення поздовжнього перерізу перфорованого блоку відповідно до винаходу з трапецієподібним виступом; Фіг. 10 - схематичне зображення поздовжнього перерізу перфорованого блоку відповідно до винаходу, з конічним краєм; Фіг. 11 - схематичне зображення поздовжнього перерізу варіанту пристрою відповідно до винаходу для затискання перфорованого блоку в несучій плиті змінного носика; та Фіг. 12 - схематичне покомпонентне зображення перфорованого блоку та пристрою відповідно до Фіг. 11. Фіг. 1 показує покомпонентне зображення пристрою відповідно до винаходу для закріплення перфорованого блоку 1 на контейнері з розплавленим металом. У пристрої опорна плита 19 вставлена у днище цього контейнера. Ця опорна плита 19 має два клиноподібних стрижні 20, на яких може бути закріплена несуча плита 3. Ця несуча плита З сконструйована, з одного боку, для змінного носика 2, а з іншого боку - для перфорованого блоку 1, до якого прилягає на опорному плечі 14. Відповідно до винаходу, між зазначеною несучою плитою 3 та опорною плитою 19 розташована клиноподібна спрямовуюча плита 4. Ця клиноподібна спрямовуюча плита 4 має круглий отвір 5, через який у зібраному стані проходить перфорований блок 1. З цією метою перфорований блок 1 має похилу поверхню затискання 13. Крім того, у зазначеній клиноподібній спрямовуючій плиті 4 є, принаймні один, спрямовуючий паз 7, в який може бути вставлений затискний клин 6. Цей затискний клин 6 опирається його опорними частинами 11, 11' на опорну поверхню 8 вказаного спрямовуючого паза 7. Спрямовуючий паз 7 розташований так, що він перекриває круглий отвір 5, і навпроти опорної поверхні 8 у спрямовуючому пазу 7 сформована виїмка 9. Переважно, клиноподібна спрямовуюча плита сформована з двома спрямовуючими пазами 7, 7', що проходять паралельно, в які можуть бути введені затискні клини 6, 6'. У зібраному стані ці затискні клини 6, 6' прилягають поверхнею заклинювання 12 з силою прилягання до поверхні затискання 13 перфорованого блоку 1. Переважне втілення затискного клина 6 відповідно до винаходу показано на Фіг. 2. Цей затискний клин 6 має опорні частини 11, 11', які опираються на опорну поверхню 8 спрямовуючого паза 7. Поверхня заклинювання 12 розташована навпроти перфорованого блоку 1 і має такий самий нахил, як і поверхня затискання 13 перфорованого блоку 1. Виїмка між двома опорними частинами 11, 11' робить можливим пружне затискання зазначеного затискного клина 6. Пристрій, показаний на Фіг. З у поперечному перерізі, має клиноподібну спрямовуючу плиту 4, яка встановлена на несучій плиті 3. Це дозволяє закріпити перфорований блок 1 перед монтуванням. Тут перфорований блок 1 спрямовують через отвір 5 клиноподібної спрямовуючої плити 4 і розміщують на несучій плиті 3 з її периферійним опорним плечем 14. З введенням затискних клинів 6, 6' перфорований блок 1 і носик 21 є затиснутими так, що поверхні примикання 22 стиснуті разом під напруженням. На останньому етапі монтування несучу плиту 3 прикріплюють до опорної плити 19 за допомогою клиноподібних стрижнів 20. На Фіг. 4 показано конфігурацію клиноподібної спрямовуючої плити 4 і режим роботи пристрою відповідно до винаходу. У зібраному стані затискні клини 6, 6' притиснуті своїми опорними частинами 11, 11' до опорної поверхні 8 відповідних спрямовуючих пазів 7. В ділянці між двома опорними частинами 11, 11' цих затискних клинів 6, 6' створюється тиск на поверхню затискання 13 перфорованого блоку 1, як видно з Фіг. 5. На Фіг. 6 показано перфорований блок 1 відомого типу, який включає опорне плече 14 і наскрізний отвір D. У першому втіленні відповідно до винаходу, як показано на Фіг. 7, перфорований блок 1 має на боці контейнера опорне плече 14 місця затискання 15, яке у поперечному перерізі має зубоподібну форму. Поверхня затискання 13 вказаного місця затискання 15 взаємодіє з поверхнею заклинювання 12 затискних клинів 6, 6'. На Фіг. 8 показано наступне втілення перфорованого блоку 1 відповідно до винаходу з кільцеподібним місцем затискання 15, яке має по суті трапецієподібний поперечний переріз. Це місце затискання 15 також може мати зігнуту форму в перерізі. 2 UA 112868 C2 5 10 15 20 25 30 35 40 45 Зрозуміло, що замість місця затискання 15 перфорований блок 1 може бути забезпечений затискним виступом 16, що має похилу поверхню затискання 13, яка показана на Фіг. 9. В наступній конфігурації перфорований блок, як показано на Фіг. 10, забезпечений на боці контейнера опорним плечем 14, яке не має ні спеціально сформованого місця затискання 15, ні спеціально сформованого затискного виступу 16, але цей перфорований блок 1 є конічним по формі, при цьому конічна бокова поверхня 17 формує кут бокової поверхні β, який відповідає нахилу поверхні заклинювання 12 затискного клина 6. На Фіг. 11 і Фіг. 12 показано варіант пристрою для кріплення перфорованого блоку 1 до контейнера з розплавленим металом, його відмінності порівняно з пристроєм, показаним на Фіг. 1-4, описано нижче. Перфорований блок 1 закріплюють за допомогою затискних клинів 36 шляхом їх переміщення упоперек наскрізного отвору D так, що затискна губка 35 з'єднується з відповідним затискним клином, який входить у контакт з поверхнею затискання 13, сформованою на периферійній поверхні перфорованого блоку 1. Відповідний затискний клин 36 направлений у його поздовжньому напрямку до несучої плити 33 упоперек до неї, та затискна губка 35, з'єднана з ним, направлена майже перпендикулярно до нього. Затискний клин 36, таким чином, переміщується вздовж взаємодіючих поверхонь заклинювання 36', 39, передбачених на ньому та на несучій плиті 33, крім того, кулачок 41' входить у зачеплення з поздовжнім пазом 41 у несучій плиті 33, який простягається паралельно поверхні заклинювання 39. Затискна губка 35, в свою чергу, може бути закріплена на несучій плиті 33 майже радіально до периферії кільцевого перфорованого блоку за допомогою спрямовуючих кулачків 35' у відповідних пазах 37' накриваючої плити 37. Крім того, затискні губки 35 відповідно мають виступаючі донизу болти 35", які направлені до поздовжнього пазу 42 у затискному клині 36, цей паз 42 простягається по дотичній до периферії кільцевого перфорованого блоку, а не паралельно до відповідної поверхні заклинювання 39, так, щоб при переміщенні затискного клина 36 мали місце бажані поперечні переміщення затискної губки 35. Затискання перфорованого блоку відбувається таким чином - коли затискний клин 36 віддаляється від перфорованого блоку 1, затискні губки 35 переміщуються до перфорованого блоку 1 і затискують його з обох боків по його кільцевій поверхні затискання 13. Корисно, коли для оптимального затиску забезпечено відповідно дві округлені поверхні затискання 43 на затискних губках 35. За рахунок затискного зусилля, що діє вниз під кутом, перфорований блок 1 притискається своїм опорним плечем 14 до відповідної поверхні 44 отвору у несучій плиті 33 так, що перфорований блок завжди розташований на однаковій висоті відносно змінного носика. Коли затискні губки 35 вивільняють перфорований блок 1, затискні клини 36 проштовхуються чи притискаються до перфорованого блоку, і це забезпечує легкість використання. Винахід достатньо продемонстрований на прикладі варіантів втілення, описаних вище. Він також може бути проілюстрований іншими варіантами. Таким чином зрозуміло, що затискна поверхня 13 може, наприклад, мати форму периферійної кільцевої поверхні, або багатокутної поверхні. Як перфорований блок може бути використаний вогнетривкий рукав, а замість змінного носика може бути використаний звичайний ковзний запірний елемент або подібний до нього. Також є можливою наявність лише одного затискного клину як варіанту, або відсутність затискної губки, при цьому на протилежному боці перфорованого блоку 1 передбачено встановлення запору або подібного елемента. ФОРМУЛА ВИНАХОДУ 50 55 60 1. Пристрій для кріплення перфорованого блока (1) на контейнер для розплавленого металу, в якому перфорований блок (1) формує горловину контейнера та має наскрізний отвір (D) і здатний бути закріпленим у корпусі, встановленому у контейнері, причому перфорований блок (1) закріплений за допомогою принаймні одного затискного клина (36), який встановлений упоперек до наскрізного отвору (D) так, що відповідна затискна губка (35), що з'єднана з ним, контактує з поверхнею затискання (13), сформованою на периферійній поверхні перфорованого блока (1), і ця затискна губка (35) відповідно затискає перфорований блок (1), при цьому відповідний затискний клин (36) направлений в його поздовжньому напрямку до несучої плити (33) упоперек до неї, а затискна губка (35), що з'єднана з ним, розташована з можливістю переміщення у поперечному напрямку. 2. Пристрій за п. 1, який відрізняється тим, що принаймні один затискний клин (36) направлений до несучої плити (33) з можливістю руху вздовж взаємодіючих поверхонь 3 UA 112868 C2 5 10 15 20 25 30 заклинювання (36', 39), передбачених на ньому та на несучій плиті (33), і таким чином виконувати майже поперечний рух відносно напрямку його переміщення. 3. Пристрій за п. 1, який відрізняється тим, що два затискних клини (36) розміщені паралельно один до одного у несучій плиті (33), і кожний забезпечений з'єднаною з ним затискною губкою (35), яка затискає перфорований блок (1) з обох боків його затискної поверхні (13), коли затискні клини (36) віддалені, та викликає вивільнення перфорованого блока при їх притисканні у протилежному напрямку. 4. Пристрій за п. 1, який відрізняється тим, що він додатково містить опорну плиту (19), яка містить корпус з несучою плитою (3) для змінного носика (2) і клиноподібну спрямовуючу плиту (4), яка має отвір (5) для приймання перфорованого блока (1), причому клиноподібна спрямовуюча плита (4) виконана з можливістю надійного з'єднання з несучою плитою (3) та має принаймні один спрямовуючий паз (7), який частково перекриває отвір (5) для спрямування та підтримування додаткового затискного клина (6). 5. Пристрій за п. 4, який відрізняється тим, що спрямовуючий паз (7) має опорну поверхню (8) для підтримування затискного клина (6) та виїмку (9) навпроти опорної поверхні (8) для затискання перфорованого блока (1). 6. Пристрій за п. 4 або 5, який відрізняється тим, що затискний клин (6) має дві опорні частини (11, 11') на відстані одна від одної, які розташовані та сконструйовані так, що у затиснутому стані вони притиснуті до опорної поверхні (8) спрямовуючого паза (7). 7. Пристрій за п. 4, який відрізняється тим, що затискний клин (6) має (похилу або округлену) поверхню заклинювання (12), яка сформована так, що у затиснутому стані вона притиснута до поверхні затискання (13) перфорованого блока (1), яка має комплементарну (похилу або округлену) форму. 8. Перфорований блок для використання у пристрої за п. 1, який містить опорне плече (14) для опирання на несучу плиту (3) змінного носика (2), який відрізняється тим, що перфорований блок (1) забезпечений на боці контейнера опорним плечем (14) з місцем затискання (15) з прийнятним поперечним перерізом. 9. Перфорований блок за п. 8, який відрізняється тим, що профіль місця затискання (15) у поперечному перерізі має зубоподібну або трапецієподібну форму. 10. Перфорований блок за п. 8, який відрізняється тим, що він забезпечений на опорному плечі (14) затискним виступом (16) з трапецієподібним поперечним перерізом. 11. Перфорований блок за п. 8, який відрізняється тим, що він забезпечений на опорному плечі (14) поверхнею затискання (13), зокрема конічною поверхнею затискання (13), причому кут β конічної бокової поверхні (17) складає приблизно 8°. 4 UA 112868 C2 5 UA 112868 C2 6 UA 112868 C2 7 UA 112868 C2 Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8

Дивитися

Додаткова інформація

Автори російською

Steiner, Benno, Amsler, Harry, Zingre, Angelo

МПК / Мітки

МПК: B22D 41/08, B22D 41/56, B22D 41/34, B22D 41/50

Мітки: кріплення, блока, блок, пристрій, перфорованого, перфорований
