Спосіб виробництва перфорованого штукатурного кутового профілю із сіткою

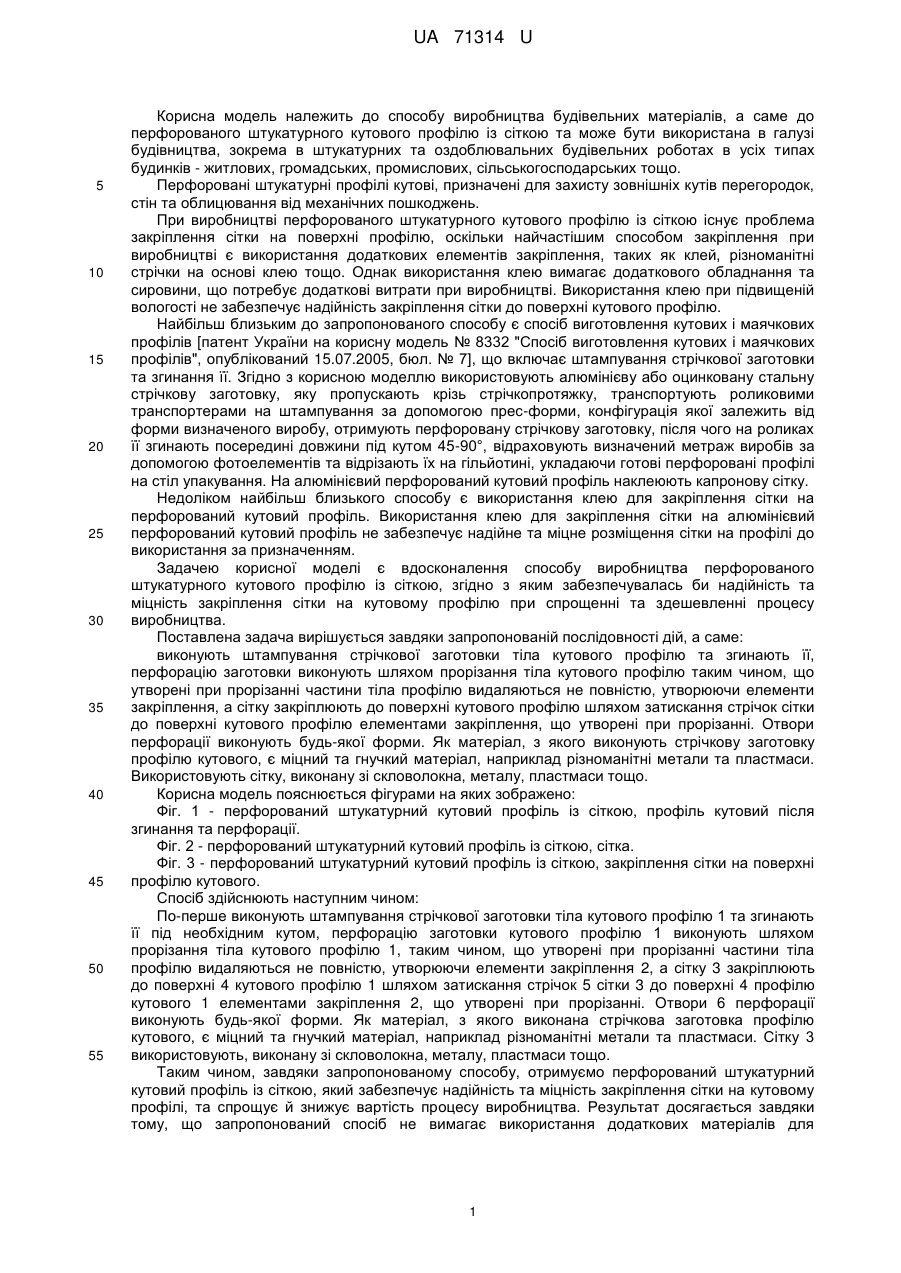

Реферат: UA 71314 U UA 71314 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до способу виробництва будівельних матеріалів, а саме до перфорованого штукатурного кутового профілю із сіткою та може бути використана в галузі будівництва, зокрема в штукатурних та оздоблювальних будівельних роботах в усіх типах будинків - житлових, громадських, промислових, сільськогосподарських тощо. Перфоровані штукатурні профілі кутові, призначені для захисту зовнішніх кутів перегородок, стін та облицювання від механічних пошкоджень. При виробництві перфорованого штукатурного кутового профілю із сіткою існує проблема закріплення сітки на поверхні профілю, оскільки найчастішим способом закріплення при виробництві є використання додаткових елементів закріплення, таких як клей, різноманітні стрічки на основі клею тощо. Однак використання клею вимагає додаткового обладнання та сировини, що потребує додаткові витрати при виробництві. Використання клею при підвищеній вологості не забезпечує надійність закріплення сітки до поверхні кутового профілю. Найбільш близьким до запропонованого способу є спосіб виготовлення кутових і маячкових профілів [патент України на корисну модель № 8332 "Спосіб виготовлення кутових і маячкових профілів", опублікований 15.07.2005, бюл. № 7], що включає штампування стрічкової заготовки та згинання її. Згідно з корисною моделлю використовують алюмінієву або оцинковану стальну стрічкову заготовку, яку пропускають крізь стрічкопротяжку, транспортують роликовими транспортерами на штампування за допомогою прес-форми, конфігурація якої залежить від форми визначеного виробу, отримують перфоровану стрічкову заготовку, після чого на роликах її згинають посередині довжини під кутом 45-90°, відраховують визначений метраж виробів за допомогою фотоелементів та відрізають їх на гільйотині, укладаючи готові перфоровані профілі на стіл упакування. На алюмінієвий перфорований кутовий профіль наклеюють капронову сітку. Недоліком найбільш близького способу є використання клею для закріплення сітки на перфорований кутовий профіль. Використання клею для закріплення сітки на алюмінієвий перфорований кутовий профіль не забезпечує надійне та міцне розміщення сітки на профілі до використання за призначенням. Задачею корисної моделі є вдосконалення способу виробництва перфорованого штукатурного кутового профілю із сіткою, згідно з яким забезпечувалась би надійність та міцність закріплення сітки на кутовому профілю при спрощенні та здешевленні процесу виробництва. Поставлена задача вирішується завдяки запропонованій послідовності дій, а саме: виконують штампування стрічкової заготовки тіла кутового профілю та згинають її, перфорацію заготовки виконують шляхом прорізання тіла кутового профілю таким чином, що утворені при прорізанні частини тіла профілю видаляються не повністю, утворюючи елементи закріплення, а сітку закріплюють до поверхні кутового профілю шляхом затискання стрічок сітки до поверхні кутового профілю елементами закріплення, що утворені при прорізанні. Отвори перфорації виконують будь-якої форми. Як матеріал, з якого виконують стрічкову заготовку профілю кутового, є міцний та гнучкий матеріал, наприклад різноманітні метали та пластмаси. Використовують сітку, виконану зі скловолокна, металу, пластмаси тощо. Корисна модель пояснюється фігурами на яких зображено: Фіг. 1 - перфорований штукатурний кутовий профіль із сіткою, профіль кутовий після згинання та перфорації. Фіг. 2 - перфорований штукатурний кутовий профіль із сіткою, сітка. Фіг. 3 - перфорований штукатурний кутовий профіль із сіткою, закріплення сітки на поверхні профілю кутового. Спосіб здійснюють наступним чином: По-перше виконують штампування стрічкової заготовки тіла кутового профілю 1 та згинають її під необхідним кутом, перфорацію заготовки кутового профілю 1 виконують шляхом прорізання тіла кутового профілю 1, таким чином, що утворені при прорізанні частини тіла профілю видаляються не повністю, утворюючи елементи закріплення 2, а сітку 3 закріплюють до поверхні 4 кутового профілю 1 шляхом затискання стрічок 5 сітки 3 до поверхні 4 профілю кутового 1 елементами закріплення 2, що утворені при прорізанні. Отвори 6 перфорації виконують будь-якої форми. Як матеріал, з якого виконана стрічкова заготовка профілю кутового, є міцний та гнучкий матеріал, наприклад різноманітні метали та пластмаси. Сітку 3 використовують, виконану зі скловолокна, металу, пластмаси тощо. Таким чином, завдяки запропонованому способу, отримуємо перфорований штукатурний кутовий профіль із сіткою, який забезпечує надійність та міцність закріплення сітки на кутовому профілі, та спрощує й знижує вартість процесу виробництва. Результат досягається завдяки тому, що запропонований спосіб не вимагає використання додаткових матеріалів для 1 UA 71314 U закріплення сітки до поверхні кутового профілю, надійне закріплення досягається виключно механічним шляхом, використовуючи частини самого ж кутового профілю. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 1. Спосіб виробництва перфорованого штукатурного кутового профілю із сіткою, згідно з яким виконують штампування стрічкової заготовки тіла кутового профілю та згинають її, виконують перфорацію та закріплюють сітку до поверхні кутового профілю, який відрізняється тим, що перфорацію заготовки виконують шляхом прорізання тіла кутового профілю, таким чином, що утворені при прорізанні частини тіла профілю видаляються не повністю, утворюючи елементи закріплення, а сітку закріплюють до поверхні кутового профілю шляхом затискання стрічок сітки до поверхні профілю елементами закріплення, що утворені при прорізанні. 2. Спосіб виробництва перфорованого штукатурного кутового профілю із сіткою, за п. 1, який відрізняється тим, що отвори перфорації виконують будь-якої форми. 3. Спосіб виробництва перфорованого штукатурного кутового профілю із сіткою, за п. 1, який відрізняється тим, що матеріалом, з якого виконана стрічкова заготовка є міцний та гнучкий матеріал. 4. Спосіб виробництва перфорованого штукатурного кутового профілю із сіткою, за п. 3, який відрізняється тим, що як міцний та гнучкий матеріал використовують різноманітні метали та пластмаси. 5. Спосіб виробництва перфорованого штукатурного кутового профілю із сіткою, за п. 1, який відрізняється тим, що використовують сітку, виконану зі скловолокна, металу, пластмаси тощо. 2 UA 71314 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
