Землеобробний інструмент для землеробства

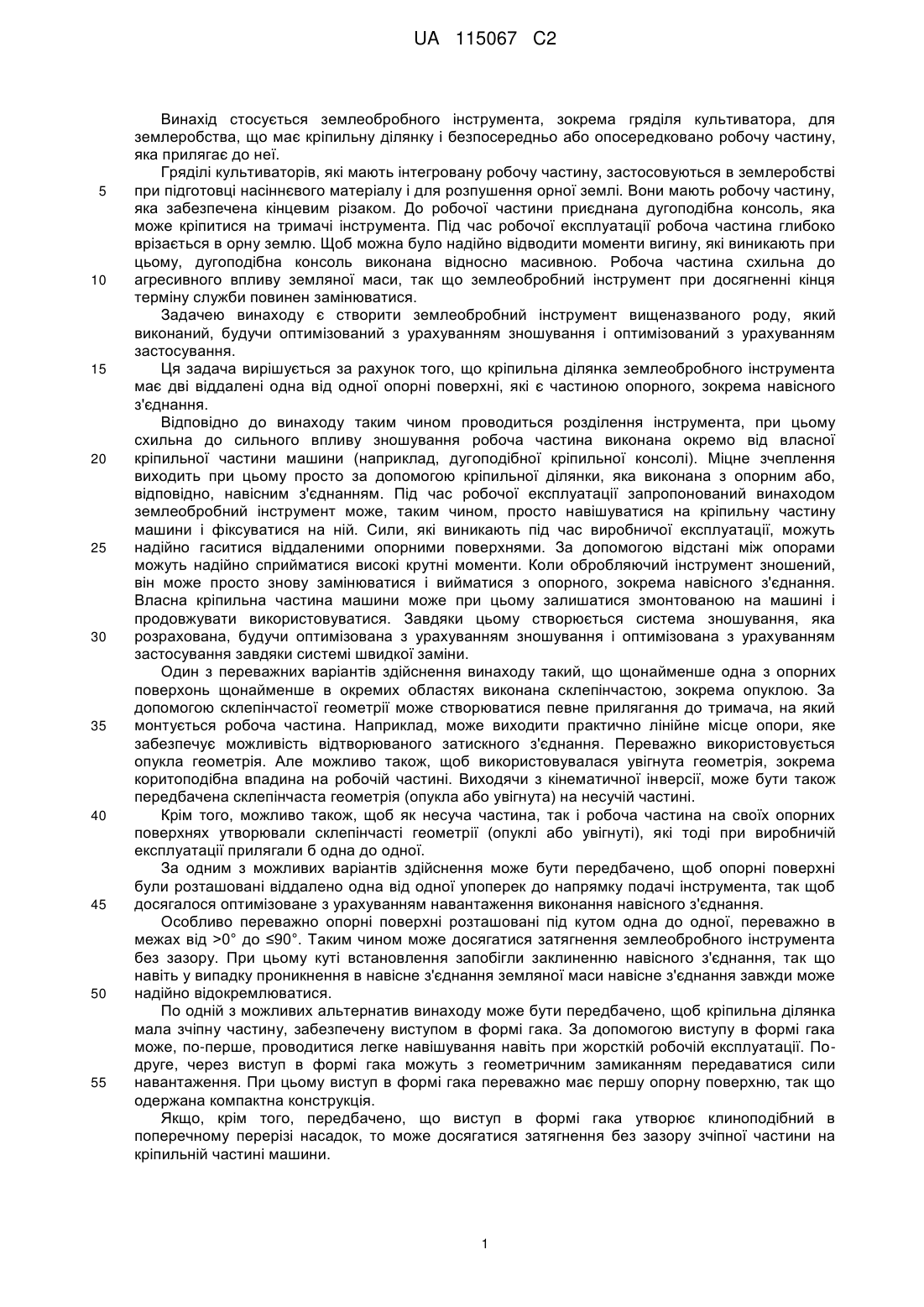

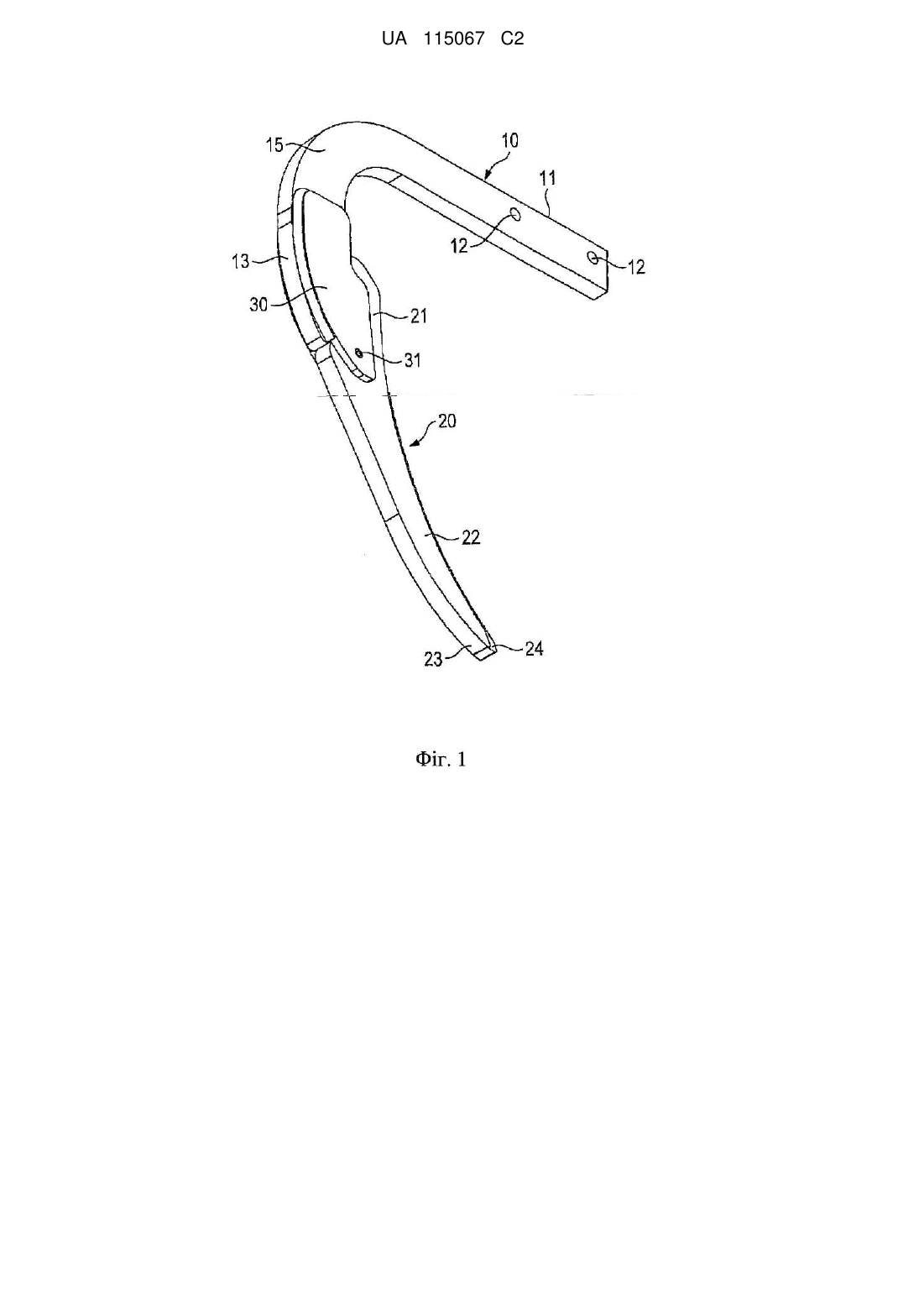

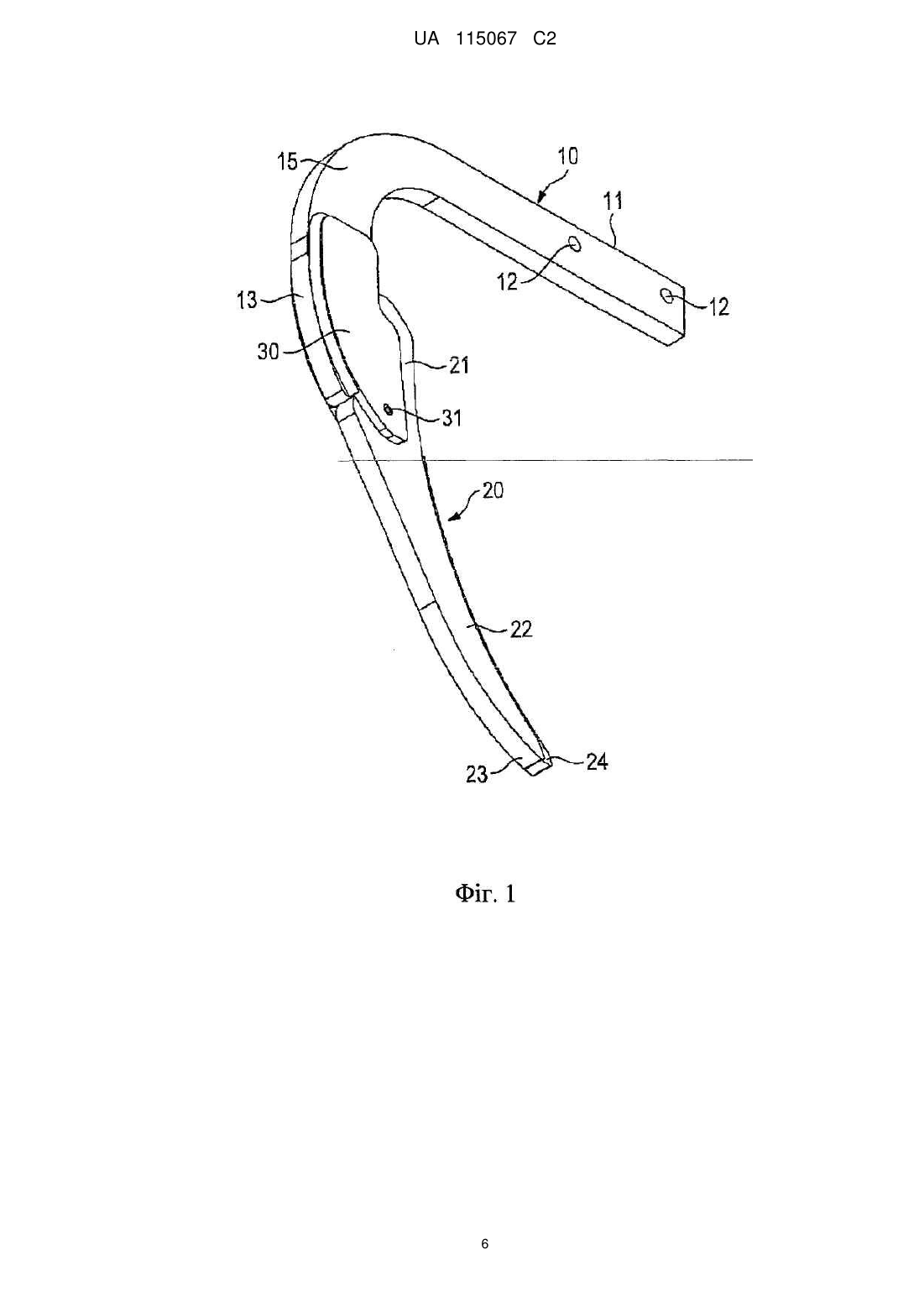

Реферат: Винахід стосується землеобробного інструмента (20), зокрема гряділя культиватора для землеробства, що має кріпильну ділянку (21) і робочу частину (22), яка безпосередньо примикає до неї. Оптимізоване з урахуванням зношування конструктивне виконання оброблюючого інструмента (20) виходить відповідно до винаходу завдяки тому, що кріпильна ділянка (21) має дві віддалені одна від одної опорні поверхні (21.6, 21.8), які є частиною навісного з'єднання. UA 115067 C2 (12) UA 115067 C2 UA 115067 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід стосується землеобробного інструмента, зокрема гряділя культиватора, для землеробства, що має кріпильну ділянку і безпосередньо або опосередковано робочу частину, яка прилягає до неї. Гряділі культиваторів, які мають інтегровану робочу частину, застосовуються в землеробстві при підготовці насіннєвого матеріалу і для розпушення орної землі. Вони мають робочу частину, яка забезпечена кінцевим різаком. До робочої частини приєднана дугоподібна консоль, яка може кріпитися на тримачі інструмента. Під час робочої експлуатації робоча частина глибоко врізається в орну землю. Щоб можна було надійно відводити моменти вигину, які виникають при цьому, дугоподібна консоль виконана відносно масивною. Робоча частина схильна до агресивного впливу земляної маси, так що землеобробний інструмент при досягненні кінця терміну служби повинен замінюватися. Задачею винаходу є створити землеобробний інструмент вищеназваного роду, який виконаний, будучи оптимізований з урахуванням зношування і оптимізований з урахуванням застосування. Ця задача вирішується за рахунок того, що кріпильна ділянка землеобробного інструмента має дві віддалені одна від одної опорні поверхні, які є частиною опорного, зокрема навісного з'єднання. Відповідно до винаходу таким чином проводиться розділення інструмента, при цьому схильна до сильного впливу зношування робоча частина виконана окремо від власної кріпильної частини машини (наприклад, дугоподібної кріпильної консолі). Міцне зчеплення виходить при цьому просто за допомогою кріпильної ділянки, яка виконана з опорним або, відповідно, навісним з'єднанням. Під час робочої експлуатації запропонований винаходом землеобробний інструмент може, таким чином, просто навішуватися на кріпильну частину машини і фіксуватися на ній. Сили, які виникають під час виробничої експлуатації, можуть надійно гаситися віддаленими опорними поверхнями. За допомогою відстані між опорами можуть надійно сприйматися високі крутні моменти. Коли обробляючий інструмент зношений, він може просто знову замінюватися і вийматися з опорного, зокрема навісного з'єднання. Власна кріпильна частина машини може при цьому залишатися змонтованою на машині і продовжувати використовуватися. Завдяки цьому створюється система зношування, яка розрахована, будучи оптимізована з урахуванням зношування і оптимізована з урахуванням застосування завдяки системі швидкої заміни. Один з переважних варіантів здійснення винаходу такий, що щонайменше одна з опорних поверхонь щонайменше в окремих областях виконана склепінчастою, зокрема опуклою. За допомогою склепінчастої геометрії може створюватися певне прилягання до тримача, на який монтується робоча частина. Наприклад, може виходити практично лінійне місце опори, яке забезпечує можливість відтворюваного затискного з'єднання. Переважно використовується опукла геометрія. Але можливо також, щоб використовувалася увігнута геометрія, зокрема коритоподібна впадина на робочій частині. Виходячи з кінематичної інверсії, може бути також передбачена склепінчаста геометрія (опукла або увігнута) на несучій частині. Крім того, можливо також, щоб як несуча частина, так і робоча частина на своїх опорних поверхнях утворювали склепінчасті геометрії (опуклі або увігнуті), які тоді при виробничій експлуатації прилягали б одна до одної. За одним з можливих варіантів здійснення може бути передбачено, щоб опорні поверхні були розташовані віддалено одна від одної упоперек до напрямку подачі інструмента, так щоб досягалося оптимізоване з урахуванням навантаження виконання навісного з'єднання. Особливо переважно опорні поверхні розташовані під кутом одна до одної, переважно в межах від >0° до ≤90°. Таким чином може досягатися затягнення землеобробного інструмента без зазору. При цьому куті встановлення запобігли заклиненню навісного з'єднання, так що навіть у випадку проникнення в навісне з'єднання земляної маси навісне з'єднання завжди може надійно відокремлюватися. По одній з можливих альтернатив винаходу може бути передбачено, щоб кріпильна ділянка мала зчіпну частину, забезпечену виступом в формі гака. За допомогою виступу в формі гака може, по-перше, проводитися легке навішування навіть при жорсткій робочій експлуатації. Подруге, через виступ в формі гака можуть з геометричним замиканням передаватися сили навантаження. При цьому виступ в формі гака переважно має першу опорну поверхню, так що одержана компактна конструкція. Якщо, крім того, передбачено, що виступ в формі гака утворює клиноподібний в поперечному перерізі насадок, то може досягатися затягнення без зазору зчіпної частини на кріпильній частині машини. 1 UA 115067 C2 5 10 15 20 25 30 35 40 45 50 55 60 Запропонований винаходом землеобробний інструмент може бути таким, щоб кріпильна ділянка мала дистанціонуючий елемент, який утримує частини, що мають опорні поверхні, на відстані одна від одної. Дистанціонуючий елемент між двома опорними поверхнями сприймає згинаюче навантаження і може в своєму поперечному перерізі мати відповідну конструкцію, щоб мати високий екваторіальний момент опору вигину. При цьому дистанціонуючий елемент, переважно в напрямку подачі, має велику конструктивну висоту, ніж упоперек до напрямку подачі. Крім того, згинаюче навантаження дистанціонуючого елемента може також регулюватися за допомогою величини відстані між двома опорними поверхнями. Зчіпна частина землеобробного інструмента може мати гніздо для навішування, яке, зокрема, також може бути розташоване поруч з виступом в формі гака, щоб утворювати ділянку зубчатого зачеплення. Застосування гнізда для навішування гарантує з'єднання з геометричним замиканням. Прив'язка землеобробного інструмента до несучої частини машини за допомогою зубчатого зачеплення створює з'єднання з геометричним замиканням. В запропонованого винаходом землеобробного інструмента може бути, крім того, передбачено, щоб зчіпна частина мала направлену протилежно напрямку подачі інструмента бічну поверхню, яка знаходиться під кутом, переважно під тупим кутом, до другої опорної поверхні. Бічна поверхня може також використовуватися для спирання на кріпильну частину машини, так щоб досягалося зниження поверхневого навантаження в обох опорних поверхонь. Завдяки тому, що між бічною поверхнею і другою опорною поверхнею використовується тупий кут, запобігається заклинення і завжди гарантується можливість легкого роз'єднання навісного з'єднання. Для утримання землеобробного інструмента на кріпильній частині машини із запобіганням від втрати може бути передбачене стопорне гніздо. Через стопорне гніздо може, наприклад, просмикуватися болт, затискне кільце або тому подібне. Задача винаходу вирішується також за допомогою тримача для прийняття землеобробного інструмента за одним з пп. 1-11. Тримач служить кріпильною частиною машини, і вміщує в себе землеобробний інструмент з можливістю заміни. У такого тримача може бути передбачено, щоб він мав фіксуючу ділянку, до якої через перехідну ділянку прилягає несуча частина, що має гніздо для утворення навісного з'єднання. При цьому простої і міцне виконання гнізда виходить за рахунок того, що воно заглиблене в несучу частину. Землеобробний інструмент може тоді просто монтуватися в тримачі, коли гніздо відкрите в напрямку подачі. Переважно у запропонованого винаходом тримача гніздо в напрямку подачі спереду обмежене насадком. Насадок сприймає з геометричним замиканням щонайменше частину обробляючих сил, які передаються через землеобробний інструмент. У бічному напрямку гніздо може бути обмежене двома бічними частинами, які проходять в напрямку подачі. Ці бічні частини перешкоджають поперечному зміщенню землеобробного інструмента. Винахід пояснюється детальніше нижче на прикладі здійснення, зображеному на кресленнях. Показано: фіг. 1: гряділь культиватора на вигляді збоку в перспективі; фіг. 2: гряділь культиватора згідно з фіг. 1 на вигляді спереду в перспективі; фіг. 3: гряділь культиватора згідно з фіг. 1 і 2 на вигляді спереду; фіг. 4: гряділь культиватора на вигляді збоку і в повному розрізі; фіг. 5: фрагмент, взятий з фіг. 4 і позначений V, в збільшеному зображенні; фіг. 6: фрагмент, взятий з фіг. 4 і позначений VI, в збільшеному зображенні. На фіг. 1 показаний гряділь культиватора, який має тримач 10 і з'єднуваний з ним з можливістю заміни землеобробний інструмент 20. Конфігурацію тримача 10 можна детальніше бачити на фіг. 4. Як показує це зображення, тримач 10 має фіксуючу ділянку 11, яка забезпечена двома виконаними у вигляді отворів кріпильними гніздами 12. Замість отворів можуть також використовуватися інші кріпильні гнізда 12. Фіксуюча ділянка 11 служить для приєднання гряділя культиватора до звичайного тримача інструмента. До фіксуючої ділянки 11 через дугоподібну несучу частину 15 прилягає зчіпна ділянка 13. Зчіпна ділянка 13 знаходиться під прямим кутом до фіксуючої ділянки 11. Можлива також належна інша кутова прив'язка. Зчіпна ділянка 13 має кінцеву несучу частину 14. У ній з передньої сторони заглиблене гніздо 14.6. При цьому гніздо 14.6 має отвір, який доступний в напрямку, протилежному до напрямку V подачі (див. фіг. 4). Як можна бачити на фіг. 4, гніздо 14.6 поширюється по всій ширині зчіпної ділянки 13. Таким чином, тримач 10 може виготовлятися просто у вигляді деталі, одержаної газоплазменним різанням, або поковки. Можливо також, щоб гніздо 14.6 поширювалося тільки по частині ширини. Тоді також можливе просте виготовлення у вигляді поковки, і закрита сторона гнізда 14.6 без застосування додаткових деталей забезпечує певне прилягання землеобробного інструмента. У бічному напрямку гніздо 14.6 обмежене двома бічними 2 UA 115067 C2 5 10 15 20 25 30 35 40 45 50 55 60 частинами 30 (див. також фіг. 3), які виконані у вигляді пластинчатих ділянок і по боках приварені до з'єднувальної ділянки 13. Під отвором гнізда 14.6 передбачений насадок 14.3, який виступає у вигляді зуба. Можливо також, щоб використовувалося не заглиблене гніздо 14.6. У цьому випадку насадок в формі гака 14.3 може бути розташований, виступаючи, на несучій частині 11. До насадку 14.3 прилягає у вигляді впадини зуба заглиблення, яке обмежене дном 14.4. Дно 14.4 переходить в ділянку 14.5 контакту, яка поширюється упоперек до напрямку V подачі. Як показано також на фіг. 4, виступ 14.3 в перехідній області до дна 14.4 утворює опорну поверхню 14.7. До виступу 14.3 з передньої сторони прилягає поверхня 14.2. Вона проходить упоперек до напрямку V подачі. Поверхня 14.2 переходить до іншої опорної поверхні 14.1, яка знаходиться під тупим кутом до поверхні 14.2. Як показано на фіг. 1-4, землеобробний інструмент 20 може з'єднуватися з тримачем 10 з можливістю заміни. На фіг. 4 можна бачити, що землеобробний інструмент 20 має кріпильну ділянку 21, на якій суцільно виконана робоча частина 22. Робоча частина 22 в напрямку, протилежному до напрямку V подачі, закінчується задньою стороною 22.1, яка в області вільного кінця землеобробного інструмента 20, будучи виконана дугоподібно, утворює закруглений перехід 22.2. Навпроти задньої сторони 2.1 виконана захопна область 22.3, яка виконана увігнутою. На фіг. 6 показаний позначений на фіг. 4 VI фрагмент в збільшеному зображенні. Як можна бачити на цьому вигляді, робоча частина 22 закінчується кінцевою частиною 23. Кінцева частина 23 має поверхню 23.1 прилягання, яка розташована під кутом
