Інструмент для поперечно-клинової прокатки

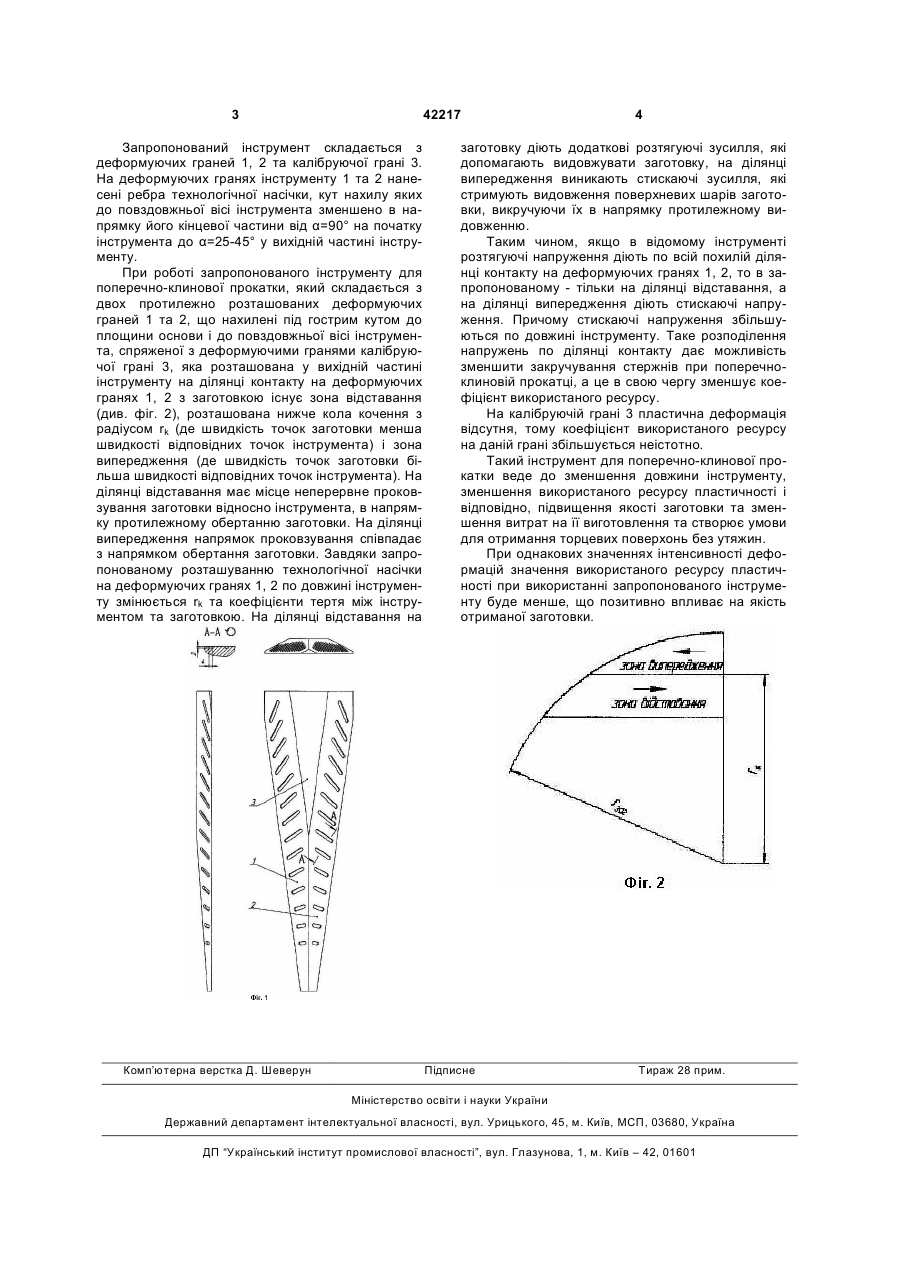

Інструмент для поперечно-клинової прокатки, який складається з двох протилежно розташова 3 42217 Запропонований інструмент складається з деформуючих граней 1, 2 та калібруючої грані 3. На деформуючих гранях інструменту 1 та 2 нанесені ребра технологічної насічки, кут нахилу яких до повздовжньої вісі інструмента зменшено в напрямку його кінцевої частини від α=90° на початку інструмента до α=25-45° у вихідній частині інструменту. При роботі запропонованого інструменту для поперечно-клинової прокатки, який складається з двох протилежно розташованих деформуючих граней 1 та 2, що нахилені під гострим кутом до площини основи і до повздовжньої вісі інструмента, спряженої з деформуючими гранями калібруючої грані 3, яка розташована у вихідній частині інструменту на ділянці контакту на деформуючих гранях 1, 2 з заготовкою існує зона відставання (див. фіг. 2), розташована нижче кола кочення з радіусом rk (де швидкість точок заготовки менша швидкості відповідних точок інструмента) і зона випередження (де швидкість точок заготовки більша швидкості відповідних точок інструмента). На ділянці відставання має місце неперервне проковзування заготовки відносно інструмента, в напрямку протилежному обертанню заготовки. На ділянці випередження напрямок проковзування співпадає з напрямком обертання заготовки. Завдяки запропонованому розташуванню технологічної насічки на деформуючих гранях 1, 2 по довжині інструменту змінюється rk та коефіцієнти тертя між інструментом та заготовкою. На ділянці відставання на Комп’ютерна верстка Д. Шеверун 4 заготовку діють додаткові розтягуючі зусилля, які допомагають видовжувати заготовку, на ділянці випередження виникають стискаючі зусилля, які стримують видовження поверхневих шарів заготовки, викручуючи їх в напрямку протилежному видовженню. Таким чином, якщо в відомому інструменті розтягуючі напруження діють по всій похилій ділянці контакту на деформуючих гранях 1, 2, то в запропонованому - тільки на ділянці відставання, а на ділянці випередження діють стискаючі напруження. Причому стискаючі напруження збільшуються по довжині інструменту. Таке розподілення напружень по ділянці контакту дає можливість зменшити закручування стержнів при поперечноклиновій прокатці, а це в свою чергу зменшує коефіцієнт використаного ресурсу. На калібруючій грані 3 пластична деформація відсутня, тому коефіцієнт використаного ресурсу на даній грані збільшується неістотно. Такий інструмент для поперечно-клинової прокатки веде до зменшення довжини інструменту, зменшення використаного ресурсу пластичності і відповідно, підвищення якості заготовки та зменшення витрат на її виготовлення та створює умови для отримання торцевих поверхонь без утяжин. При однакових значеннях інтенсивності деформацій значення використаного ресурсу пластичності при використанні запропонованого інструменту буде менше, що позитивно впливає на якість отриманої заготовки. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
