Інструмент для об’ємної обробки матеріалу
Номер патенту: 69338
Опубліковано: 16.08.2004
Автори: Костенюк Олександр Олександрович, Лазаренко Олександр Михайлович, Фомін Анатолій Вікторович
Формула / Реферат
Інструмент для об'ємної обробки матеріалів, що складається з корпусу і рухомих стрижнів з алмазними сегментами, який відрізняється тим, що стрижні виконані з розмірами, що збільшуються у напрямку від зони обробки, а на корпусі за допомогою різі встановлений затискач.
Текст

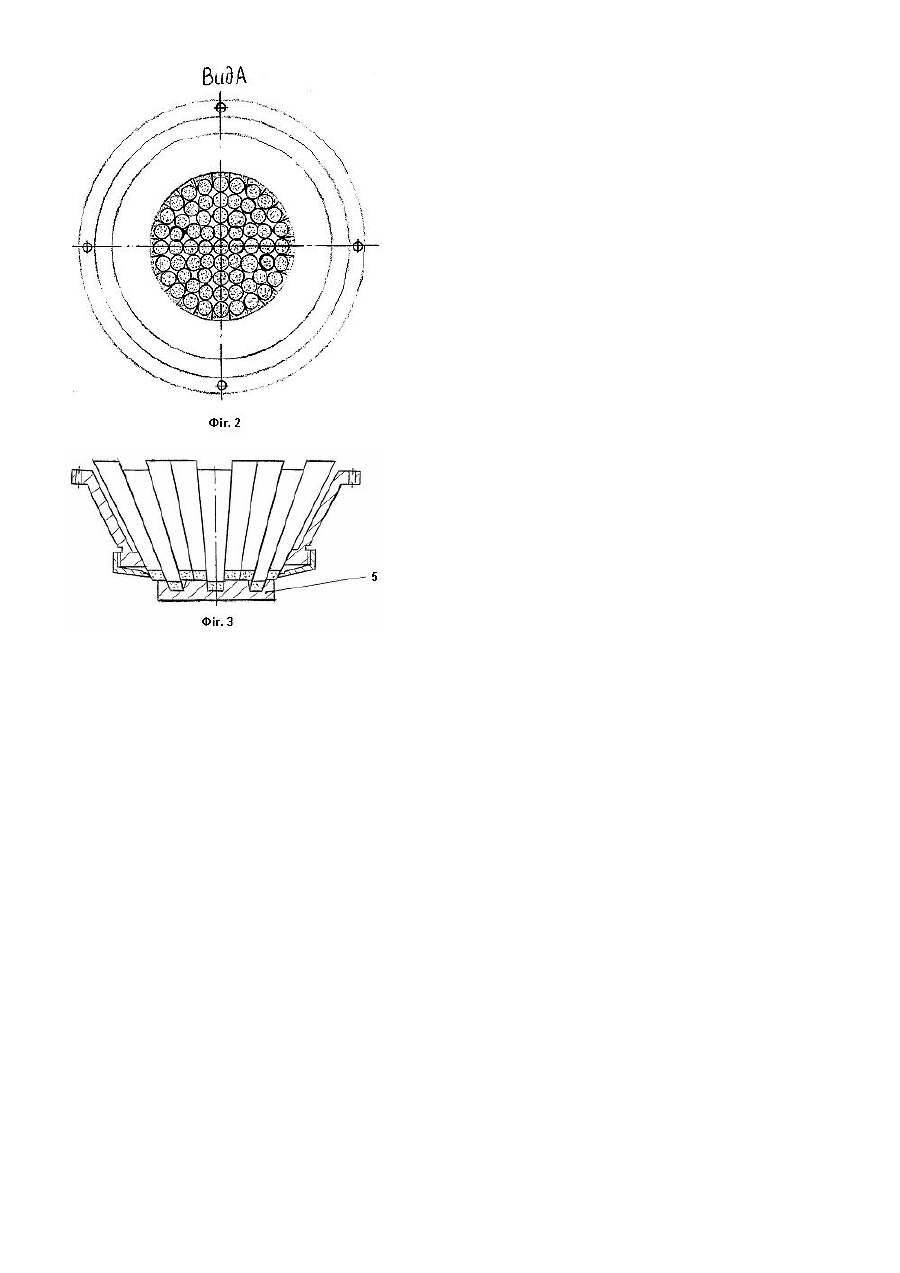

Винахід відноситься до виробництва декоративно-архітектурних виробів з природного та штучного каменю і може бути використаним для виробництва об'ємних орнаментів, барельєфів в природних і штучних матеріалах. Відоме технічне рішення (див. И.А. Тер-Азарьев, К.Г. Мнджоян, П.Г. Сувалян, Т.А. Оганесян. Объемнохудожественная обработка природного камня. Ереван. 1987p. стр.11, рис.4) у вигляді чавунного інструмента, який має негативну форму виробу. Між чавунним інструментом і виробом подається абразивна пульпа. Інструменту надається плоскопаралельний рух і рух подачі, завдяки яким і виконується об'ємно-художня обробка матеріалу. Недолік цього рішення полягає в невеликій продуктивності, малому ресурсі роботи інструмента та недостатній якості обробки поверхні, завдяки застосуванню чавунного інструмента, який швидко зношується, а також того, що для різних форм барельєфів і орнаментів необхідні і відповідні форми інструмента. Відомий також інструмент (див. И.А. Тер-Азарьев, К.Г. Мнджоян, П.Г. Сувалян, Т.А. Оганесян. Объемнохудожественная обработка природного камня. Ереван. 1987p. стр.41, рис.20) у вигляді рамки з натягнутими сітками в які вставляються алмазні стрижні (круглі або квадратні). Недолік цього рішення полягає в недостатній якості обробки поверхні, внаслідок того, що стрижні з алмазними сегментами мають великі розміри перерізу по всій довжині. Задача винаходу - підвищення якості обробки поверхні. Вказана мета досягається тим, що інструмент для об'ємної обробки матеріалів, з метою підвищення якості обробки складається з корпусу і рухомих стрижнів з алмазними сегментами, стрижні виконані такими, що їх поперечні розміри збільшуються у напрямку від зони обробки, а на корпусі за допомогою різьби встановлений затискач. Сутність винаходу пояснюється кресленням, де на фіг.1 зображений інструмент - вид збоку, на фіг.2 інструмент - вид знизу, на фіг.3 - схема надання потрібної форми робочій частині інструмента. Інструмент складається з рухомих стрижнів 1 до робочої частини яких кріпляться алмазні сегменти 2. Стрижні утримуються корпусом 3 і затискуються за допомогою затискача 4, який за допомогою різьбового з'єднання кріпиться до корпусу. Працює інструмент для об'ємної обробки матеріалів таким чином. Корпус інструмента 3 кріпиться до вібраційно-копіювальної головки станка за допомогою болтового з'єднання. Затискачем 4 послаблюється тиск на рухомі стрижні 1 з алмазними сегментами 2, завдяки тому, що затискач 4 з'єднаний з корпусом 3 різьбовим з'єднанням і має можливість обертатись вздовж корпуса 3, і пересуватись вздовж осі інструмента. До робочої частини інструмента притискається матриця 5 необхідної форми орнаменту або барельєфу (наприклад дерев'яна або гіпсова модель тощо) і робоча частина інструмента теж набуває необхідної форми. Завдяки тому, що рухомі стрижні 1 мають розміри поперечного перерізу, що збільшуються в напрямку від зони обробки, робочі розміри стрижнів 1 мають невеликі розміри (співрозмірні з розмірами алмазів), що підвищує якість форми поверхні і при цьому жорсткість стрижнів 1 не зменшується. Обертанням затискача 4 затискачу 4 надається рух вздовж осі робочого органа і завдяки тому, що сукупність стрижнів має конічну форму всі стрижні 1 затискаються затискачем 4. Далі в робочу зону подається матеріал на якому необхідно виконати об'ємну обробку і вмикається привод інструмента якому надається плоскопаралельний рух і рух подачі, завдяки яким і виконується об'ємно-художня обробка матеріалу.
ДивитисяДодаткова інформація
Назва патенту англійськоюTool for 3d machining of material
Автори англійськоюFomin Anatolii Viktorovych, Kosteniuk Oleksandr Oleksandrovych
Назва патенту російськоюИнструмент для объемной обработки материала
Автори російськоюФомин Анатолий Викторович, Костенюк Александр Александрович
МПК / Мітки
МПК: B28D 1/00
Мітки: об'ємної, обробки, матеріалу, інструмент
