Електронна сигарета

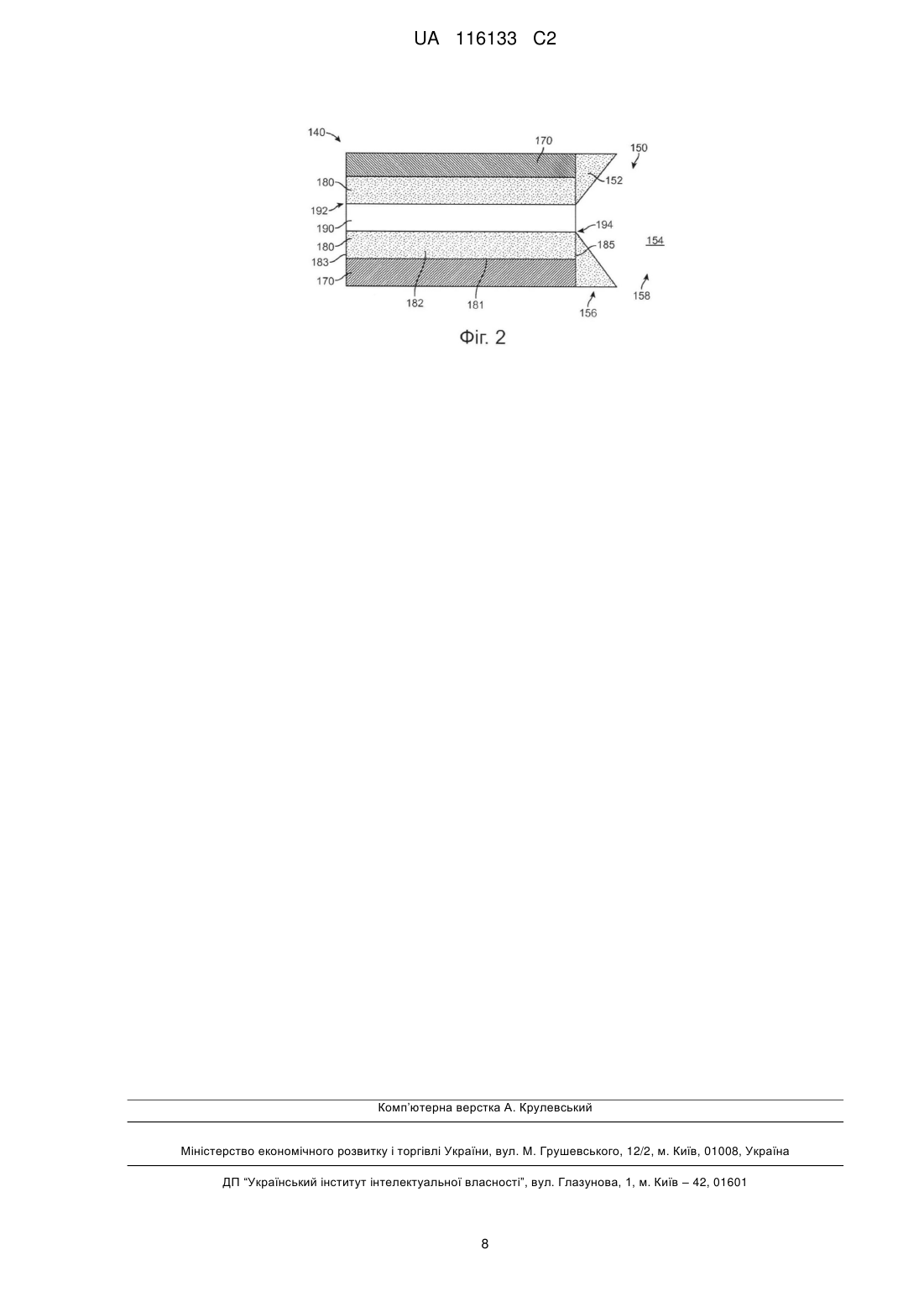

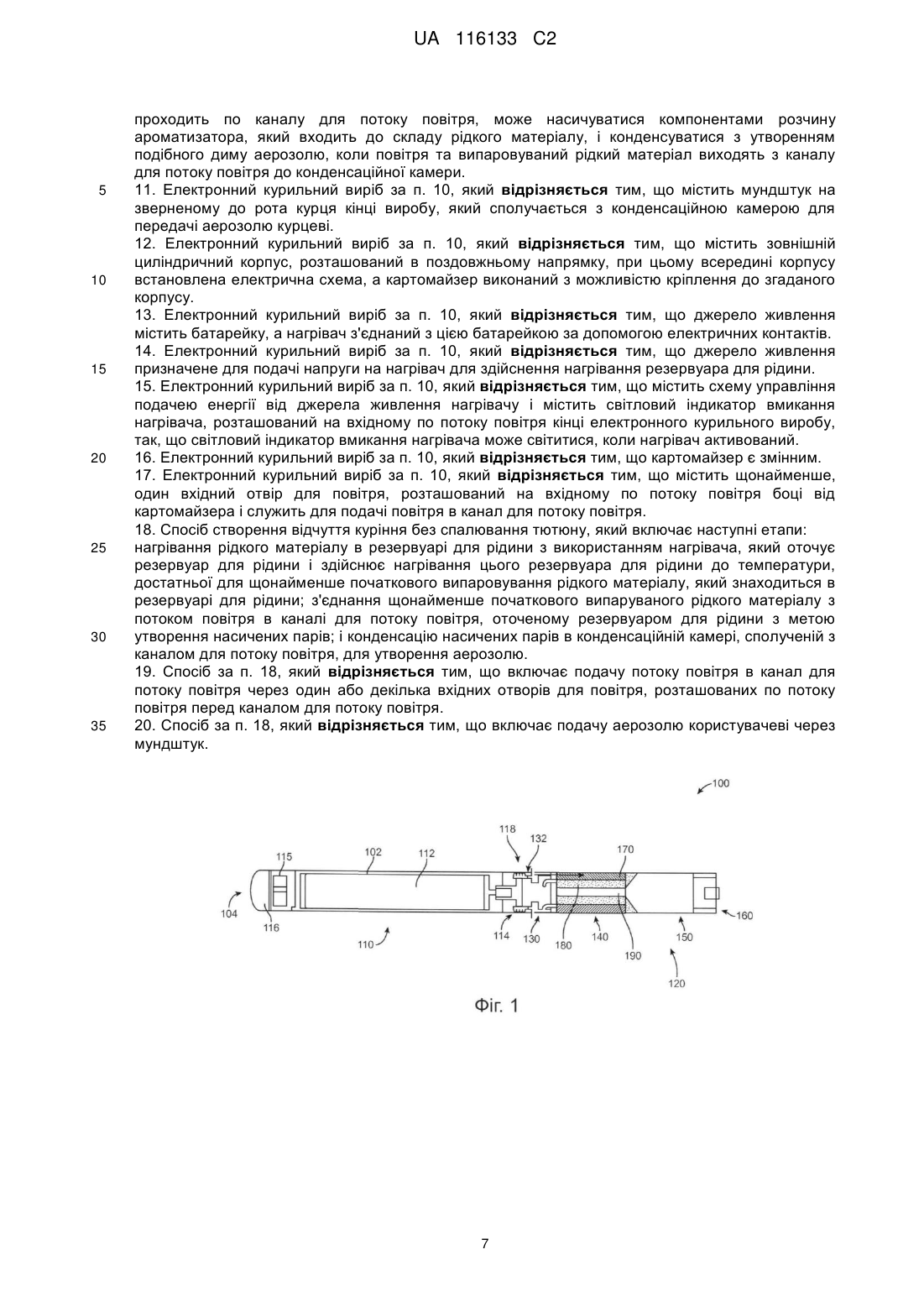

Реферат: Запропоновано картомайзер для електронного курильного виробу, такий, що цей електронний курильний виріб здатний створити відчуття куріння без спалювання тютюну, та спосіб створення відчуття куріння без спалювання тютюну. Картомайзер може містити кільцевий резервуар для рідини, який має канал для потоку повітря; рідкий матеріал у цьому резервуарі для рідини; і нагрівач, який оточує резервуар для рідини і нагріває цей резервуар для рідини до достатньої температури, щоб щонайменше початково випарувати рідкий матеріал, який знаходиться в резервуарі для рідини з метою утворення насичених парів в каналі для потоку повітря. UA 116133 C2 (12) UA 116133 C2 UA 116133 C2 5 10 15 20 25 30 35 40 45 50 55 60 Галузь винаходу Електронні курильні вироби, такі як електронні сигарети та сигари, можуть містити генератори аерозолю на основі нагрітого капіляра та керовані вручну компоненти для передачі рідини з джерела рідини у капіляр, коли капіляр нагрівається. Нагрітий капіляр випаровує рідину так, як це робиться в патенті США № 5,743,251, зміст якого включено сюди за допомогою посилання у всій своїй повноті. Картомайзер об'єднує генератор аерозолю та джерело рідини в одному одноразовому картриджі. Суть винаходу Відповідно до одного з прикладів варіантів запропоновано картомайзер для електронного курильного виробу, цей картомайзер містить: кільцевий резервуар для рідини, в якому проходить канал для потоку повітря; рідкий матеріал в резервуарі для рідини; та нагрівач, який оточує резервуар для рідини та здійснює нагрівання цього резервуару для рідини до температури, достатньої, щоб щонайменше, початково випарувати рідкий матеріал, який знаходиться в резервуарі для рідини, для утворення насичених парів в каналі для потоку повітря. Відповідно до одного з прикладів варіантів запропоновано електронний курильний виріб, здатний створювати відчуття куріння без спалювання тютюну, цей електронний курильний виріб містить: джерело живлення; картомайзер, який містить: резервуар для рідини, в якому проходить канал для потоку повітря; рідкий матеріал в резервуарі для рідини; та нагрівач, який оточує резервуар для рідини та здійснює нагрівання цього резервуара до температури, достатньої, щоб щонайменше, початково випарувати рідкий матеріал, який знаходиться в резервуарі для рідини, для утворення насичених парів в каналі для потоку повітря; і конденсаційну камеру на вихідному (по потоку повітря) кінці картомайзера, так що повітря, яке протікає по каналу для потоку повітря, насичується компонентами розчину ароматизатора, який входить до складу рідкого матеріалу, і потім конденсується з утворенням подібного диму аерозолю, коли повітря та випаровуваний рідкий матеріал виходять з каналу для потоку повітря до конденсаційної камери. Відповідно до одного з прикладів варіантів запропоновано спосіб отримання відчуття куріння сигарети без спалювання тютюну, цей спосіб містить: нагрівання рідкого матеріалу за допомогою нагрівача, який оточує резервуар для рідини і здійснює нагрівання цього резервуара до температури, достатньої, щоб щонайменше, початково випарувати рідкий матеріал, який знаходиться в резервуарі для рідини; поєднання, щонайменше, початково випаруваного рідкого матеріалу з повітрям в каналі для потоку повітря, оточеному резервуаром для потоку рідини, для утворення насичених парів; і конденсацію насичених парів в конденсаційній камері, сполученій з каналом для потоку повітря, для утворення аерозолю. Відповідно до одного з прикладів варіантів електронний курильний виріб може також містити вкладиш на зверненому до рота кінці (мундштук), з'єднаний з конденсаційної камерою для передачі аерозолю курцеві. Короткий опис креслень Нижче наведено опис винаходу з посиланнями на приклади варіантів, показані на кресленнях. На цих кресленнях: Фіг. 1 представляє вид у перерізі електронної сигарети відповідно до одного з прикладів варіантів; і Фіг. 2 представляє вид у перерізі картомайзера відповідно до одного з прикладів варіантів. Докладний опис Фіг. 1 представляє вид у перерізі електронного курильного виробу 100, такого як електронна сигарета відповідно до одного з прикладів варіантів. Як показано на Фіг. 1, електронний курильний виріб 100 містить багаторазово використовуваний (багаторазовий) утримувач (або першу секцію) 100 та змінну (одноразову) картомайзерну секцію (або другу картомайзерну секцію) 120, з'єднані одна з іншого за допомогою нарізного з'єднання (не показано) або якимнебудь іншим зручним способом, як-то щільна посадка, клямка, поглиблення, затиск та/або фіксатор. Відповідно до одного з прикладів варіантів, у першій секції 110 можуть розташовуватися джерело 112 живлення, переважно акумулятор, та схема 115 управління. Нарізна ділянка 118 першої секції 110, коли вона не з'єднана з іншого секцією, може бути з'єднана з зарядним пристроєм для акумулятора, з метою зарядки акумулятора. Відповідно до одного з прикладів варіантів змінна картомайзерна секція 120 може містити з'єднувальну ділянку 120, картомайзер 140, конденсаційну камеру 150 та вкладиш 160 на зверненому до рота кінці (мундштук). Відповідно до одного з прикладів варіантів, картомайзер 140, як показано на Фіг. 2, містить резервуар 180 для рідини, крізь який проходить канал 190 для потоку повітря, та нагрівач 170, 1 UA 116133 C2 5 10 15 20 25 30 35 40 45 50 55 60 який оточує цей резервуар для рідини і служить для підігріву резервуара 180 для рідини до температури, достатньої для, щонайменше, початкового випаровування рідкого матеріалу 182, який знаходиться в резервуарі 180 для рідини, і утворення насичених парів в каналі 190 для потоку повітря. Переважно багаторазово використовуваний тримач 110 та картомайзерна секція 120 мають, у загальному випадку, циліндричний зовнішній корпус 102, протяжний в поздовжньому напрямку по довжині електронного курильного виробу 100. Відповідно до одного з прикладів варіантів, електронний курильний виріб 100 побудовано так, що діаметр електронної сигарети переважно є однаковим по всій її довжині. Відповідно до одного з прикладів варіантів зовнішній циліндричний корпус 102 може бути по суті безперервним по всій довжині і може бути жорстким. Відповідно до одного з прикладів варіантів на зовнішній поверхні зовнішнього циліндричного корпусу 102 може розташовуватися вимикач, який спрацьовує при натисканні (не показаний), і який служить для вмикання нагрівача. При натисканні на вимикач рукою включається джерело живлення і електричний струм, який протікає через електричні контакти, нагріває рідкий матеріал 182 в картомайзері 140, щоб випарувати цей рідкий матеріал 182. Наприклад, в зовнішньому циліндричному корпусі 102 може бути виконане поглиблення, щоб вказати, куди повинен натиснути курець. Це поглиблення може проходити по всій або тільки по частині окружності зовнішнього циліндричного корпусу 102. На Фіг. 2 представлений вид у перерізі картомайзера 140 відповідно до одного з прикладів варіантів. Як показано на Фіг. 2, картомайзер 140 може являти собою трубчастий довгастий компонент з напівтвердого та/або жорсткого матеріалу. Картомайзер 140 містить резервуар 180 для рідини, крізь який проходить канал 190 для потоку повітря. Нагрівач 170 оточує резервуар 180 для рідини і служить для підігріву резервуара 180 для рідини до температури, достатньої для, щонайменше, початкового випаровування рідкого матеріалу 182, який знаходиться в резервуарі 180 для рідини, і утворення насичених парів в каналі 190 для потоку повітря. Цей нагрівач 170 може являти собою трубчастий довгастий компонент, виконаний так, щоб оточувати резервуар 180 для рідини. Канал 190 для потоку повітря має вхідний або ближній кінець 192 та вихідний або дальній кінець 194. Відповідно до одного з прикладів варіантів, резервуар 180 для рідини може бути виконаний з волокнистого або пористого матеріалу, який утримує рідкий матеріал 182 в проміжках між волокнами або в порах пористого матеріалу. Відповідно до одного з прикладів варіантів резервуар 180 може бути виготовлений з волокнистого матеріалу, який утримує рідкий матеріал 182 в резервуарі 180 для рідини. Резервуар 180 для рідини переважно має кільцеву геометрію у формі трубчастого довгастого елемента, оточеного нагрівачем 170. Відповідно до одного з прикладів варіантів резервуар 180 для рідини має зовнішню стінку 181 між нагрівачем 170 та рідким матеріалом 182. Крім того, резервуар 180 для рідини може мати пару торцевих стінок 183, 185. Відповідно до одного з прикладів варіантів, резервуар 180 для рідини може бути виготовлений з електропровідного або напівпровідникового матеріалу та може бути використаний як нагрівальний елемент або нагрівач замість застосування окремого нагрівача 170, як показано на кресленні. Відповідно до одного з прикладів варіантів, при проходженні повітря по каналу 190 для потоку повітря, це повітря насичується компонентами розчину ароматизатора зі складу рідкого матеріалу 182 і потім конденсується з утворенням подібного диму аерозолю, коли повітря та випаровуваний рідкий матеріал виходять з вихідного отвору 194 каналу 190 для потоку повітря до конденсаційної камери 150. Канал 190 для потоку повітря може являти собою кільцевий елемент, який має вхідний отвір 192, який сполучається з одним або декількома вхідними отворами для повітря або вентиляційними отворами 132 (Фіг. 1), і вихідний отвір, який сполучається з конденсаційною камерою 150. Відповідно до одного з прикладів варіантів, при затяжці через мундштук 160 випаровуваний рідкий матеріал 182 всмоктується з каналу 190 для потоку повітря до конденсаційної камери 150. Відповідно до одного з прикладів варіантів, картомайзер 140 може мати довжину приблизно 1,0-3,0 см та діаметр приблизно 7-8 мм. Кільцевій резервуар 180 може мати зовнішній діаметр приблизно 6-7 мм та внутрішній діаметр приблизно 1-6 мм. Канал 190 для потоку повітря може мати діаметр приблизно 1-5 мм. Відповідно до одного з прикладів варіантів, в резервуарі для 3 рідини знаходиться приблизно 0,25-1,0 см рідкого матеріалу 182 і більше переважно приблизно 3 0,5 см рідкого матеріалу 182. Відповідно до одного з прикладів варіантів, між нагрівачем 170 та зовнішньою стінкою корпусу 102 курильного виробу 100 може бути вміщений шар ізоляції (не показаний). Конденсаційна камера 150 переважно розташовується поруч з вихідним або дальнім кінцем 194 каналу 190 для потоку повітря. Ця конденсаційна камера 150 переважно містить конічний 2 UA 116133 C2 5 10 15 20 25 30 35 40 45 50 55 60 елемент 152, який відходить у напрямку від дальнього кінця 194 каналу для потоку повітря в кільцеву порожнину 154. Відповідно до одного з прикладів варіантів, конденсаційна камера 150 може мати одне або декілька вхідних отворів для повітря (не показані), так що приблизно 0%-50% повітря, яке проходить через конденсаційну камеру 150, надходить через цей один або декілька вхідних отворів для повітря. Відповідно до одного з прикладів варіантів, такі вхідні отвори для повітря можуть створювати додаткове охолодження насичених парів з каналу 190 для потоку повітря і тим самим сприяти утворенню аерозолю. Відповідно до одного з прикладів варіантів, потік повітря з одного або декількох вхідних отворів для повітря може бути направлений в канал 190 для потоку повітря, паралельно цьому каналу 190 для потоку повітря або до конденсаційної камери 150 під будь-яким потрібним кутом. Відповідно до одного з прикладів варіантів, джерело 112 живлення активується при натисканні рукою на вимикач, який спрацьовує при натисканні і після цього нагрівається картомайзер 140 для утворення нагрітої секції, де відбувається випаровування рідкого матеріалу 182 в резервуарі для рідини. Після виходу з каналу 190 для потоку повітря випаровуваний матеріал розширюється, змішується з повітрям та утворює аерозоль. У процесі використання резервуар 180 для рідини нагрівається, рідкий матеріал 182, який знаходиться в резервуарі 180 для рідини, випаровується і викидається з вихідного або дальнього кінця 194 каналу для потоку повітря у вигляді насичених парів, які потім поширюються і змішується з повітрям з каналу для потоку повітря і утворюють аерозоль в конденсаційній камері 150. Конденсаційна камера 150 переважно має конічну ближню ділянку 156, яка розширюється по міру наближення до кільцевої дальньої ділянки 158. Переважно, електронний курильний виріб 100 має також один вхідний отвір 132 для повітря (або вентиляційний отвір), через який повітря надходить у канал 190 для потоку повітря. Переважно вхідні отвори 132 для повітря розташовані перед (по потоку повітря) картомайзером 140. При використанні випаровуваний матеріал поширюється з вихідного чи дальнього кінця 194 каналу 190 для потоку повітря до конденсаційної камери 150, де насичені пари утворюють аерозоль, який всмоктується потім через мундштук 160. Мундштук 160 переважно виконаний так, щоб його можна було щільно вставити всередину зовнішньої трубчастої оболонки курильного виробу, так щоб на зовні була відкрита лише торцева поверхня мундштука з виконаними в ній розбіжними отворами. У переважному варіанті наявний, щонайменше, один вхідний отвір 132 для повітря, але можливо наявні один або два таких отвори для повітря. В альтернативному варіанті можуть бути три, чотири, п'ять або більше вхідних отворів. Змінюючи розміри та число вхідних отворів 132 для повітря можна також змінювати опір всмоктуванню в електронному курильному виробі 100. У прикладі одного з варіантів джерело 112 живлення містить акумулятор, розташований в електронному курильному виробі 100 таким чином, що анод знаходиться позаду (по потоку повітря) катода. Анодний з'єднувач акумулятора контактує із заднім (по потоку повітря) кінцем акумулятора. Нагрівач 170 може бути з'єднаний з акумулятором за допомогою двох розділених проміжком електричних виводів чи контактів (не показані). Джерело 112 живлення подає напругу на нагрівач 170, асоційований з картомайзером 140 для випаровування матеріалу, який знаходиться у картомайзері відповідно до циклу живлення або протягом заданого проміжку часу, як-то проміжок 5 с або поки, натиснутий вимикач, який спрацьовує при натисканні. Переважно, електричні контакти або з'єднання між нагрівачем 170 та електричними контактами мають високу електропровідність та термостійкість, так що виділення тепла відбувається переважно в нагрівачі 170, а не в контактах. Джерело 112 живлення може являти собою літій-іонну батарейку або один з її варіантів, наприклад, літій-іонну полімерну батарейку. В якості альтернативи джерело 112 живлення може являти собою нікель-метало-гідридну батарейку, нікель-кадмієву батарейку, літій-марганцеву батарейку, літій-кобальтову батарейку або паливний елемент. У такому випадку, переважно, електронний курильний виріб 100 може використовуватися курцем, поки не вичерпається запас енергії в джерелі живлення. В якості альтернативи, джерело 112 живлення може бути таким, що перезаряджається (акумулятор) і містити схему, яка дозволяє заряджати акумулятор від зовнішнього зарядного пристрою. У такому випадку, переважно, схема, будучи зарядженою, надає енергію для заданого числа затяжок, після чого схему необхідно знову з'єднати із зовнішнім зарядним пристроєм. Переважно, електронний курильний виріб 100 містить також схему 115 управління, яка може бути змонтована на друкованій платі (не показана). При натисканні на вимикач, який спрацьовує при натисканні, включається джерело живлення і подає енергію нагрівачу 170. Схема 115 управління може також містити світловий індикатор 116 вмикання нагрівача, який світиться, 3 UA 116133 C2 5 10 15 20 25 30 35 40 45 50 55 60 коли нагрівач 170 активований. Переважно цей світловий індикатор 116 вмикання нагрівача містить світлодіод LED і розташовується на вхідному (по потоку повітря) кінці 104 електронного курильного виробу 100, так що цей світловий індикатор 116 вмикання нагрівача під час затяжки виглядає як тліючий вуглик. Більше того, світловий індикатор 116 вмикання нагрівача може бути розташований так, щоб його міг бачити курець. Крім того, індикатор 116 вмикання нагрівача може бути використаний для діагностики системи сигарети. Світловий індикатор 116 може бути виконаний так, що курець може його за своїм бажанням вмикати та/або вимикати, так щоб світловий індикатор 116 не вмикався, за потреби, під час паління. Схема 115 управління електрично з'єднана з вимикачем, який спрацьовує при натисканні, (не показаний), і подає енергію нагрівачу 170 у відповідь на натискання на цей вимикач, переважно з використанням обмежувача максимального проміжку часу (наприклад, таймерної схеми). Схема 115 управління може також містити таймер для обмеження тривалості проміжку часу, протягом якого енергія надходить до нагрівача 170. Тривалість проміжку часу, протягом якого нагрівач 170 отримує електричний струм, може бути задана наперед залежно від кількості рідини, яку потрібно випарувати. З цією метою схема управління 115 може бути програмованою. Ця схема управління може являти собою спеціалізовану інтегральну схему (application specific integrated circuit (ASIC)). У переважному варіанті резервуар 180 для рідини містить рідкий матеріал 182 з точкою кипіння, придатною для використання в електронному курильному виробі 100. Якщо точка кипіння занадто висока, нагрівач 170 не зможе випарувати рідкий матеріал в резервуарі 180 для рідини. Однак якщо точка кипіння буде занадто низькою, рідкий матеріал 182 може випаровуватися і без вмикання нагрівача 170. Відповідно до одного з прикладів варіантів випаровуванням рідкого матеріалу 182 можна управляти за допомогою регулювання температури нагрівача 170. Відповідно до одного з прикладів варіантів температуру нагрівача 170 можна регулювати з використанням джерела 112 живлення. Переважно рідкий матеріал 182 має в складі тютюн-місткий матеріал, в який входять леткі сполуки, які передають запах тютюну і виділяються з рідкого матеріалу 182 при нагріванні. Рідкий матеріал 182 може також являти собою матеріал, який містить сполуки з запахом тютюну, та/або нікотин-місткий матеріал. В якості альтернативи або на додаток до цього рідкий матеріал 182 може бути не тютюновим матеріалом та/або може не містити нікотин. Наприклад, рідкий матеріал 182 може містити воду, розчинники, етанол, рослинні екстракти і натуральні або штучні ароматизатори. Переважно, також рідкий матеріал містить компонент, який сприяє утворенню аерозолю. До прикладів придатних компонентів для утворення аерозолю відносяться гліцерин та пропіленгліколь. Електронний курильний виріб 100 додатково містить мундштук 160, який сполучається з конденсаційною камерою 150 і має, щонайменше, два розбіжних вихідних отвори (не показані), наприклад, 3, 4, 5 або переважно від 6 до 10 вихідних отворів або більше. Переважно чотири вихідних отвори вкладиша розташовані на кінцях позаосьових каналів та відхилені назовні відносно поздовжнього напрямку електронного курильного виробу 100 (тобто розходяться). Як використовується тут, термін "позаосьовий" означає кут відносно поздовжнього напрямку електронної сигарети. Також бажано, щоб мундштук 160 мав вихідні отвори, рівномірно розподілені по окружності цього мундштука 160, щоб рівномірно розподілити аерозоль в роті курця під час використання. Таким чином, коли аерозоль направляється до рота курця, він входить до рота та переміщується у різних напрямках, щоб відтворити повне відчуття у роті курця у порівнянні з електронними сигаретами, які мають один позаосьовий отвір, який спрямовує аерозоль в одне місце у роті курця. В одному з прикладів варіантів електронний курильний виріб 100 має приблизно такий же розмір, як звичайна сигарета. У деяких варіантах електронна сигарета 100 може мати довжину від приблизно 80 мм до приблизно 110 мм, переважно від 80 мм до приблизно 100 мм завдовжки і від приблизно 7 мм до приблизно 8 мм у діаметрі. Наприклад, в одному з прикладів варіантів електронна сигарета має довжину приблизно 84 мм та діаметр приблизно 7,8 мм. Зовнішній циліндричний корпус 102 електронного курильного виробу 100 може бути виконаний з якогось придатного матеріалу або поєднання матеріалів. До прикладів відповідних матеріалів відносяться метали, сплави, пластмаси або композиційні матеріали, які містять один або декілька з перерахованих вище матеріалів, термопластичні матеріали, придатні для використання в галузі продуктів живлення або фармацевтики, наприклад, поліпропілен, поліефірефіркетон (PEEK), кераміка, поліетилен (LDPE ) або поліетилен високої густини (HDPE). Переважно матеріал є легким і не крихким. Таким чином, зовнішній циліндричний корпус 102 може бути виконаний з найрізноманітніших матеріалів, включаючи пластмаси, гуму та їх поєднання. У переважному варіанті зовнішній циліндричний корпус 102 виготовлений з 4 UA 116133 C2 5 10 15 20 25 30 35 силікону. Зовнішній циліндричний корпус 102 може мати будь-який придатний колір та/або може мати на поверхні надруковані графічні елементи або інші знаки. Нагрівач 170 переважно містить електронагрівальний елемент. Нагрівач 170 переважно має у складі електрорезистивний матеріал. Сукупність електрорезистивних матеріалів включає, але не обмежується ними: напівпровідники, як-то легована кераміка, «електропровідна» кераміка (наприклад, дисиліцид молібдену), вуглець, графіт, метали, металеві сплави та композиційні матеріали, виготовлені з керамічного матеріалу або металевого матеріалу. Такі композиційні матеріали можуть містити леговану або нелеговану кераміку. До прикладів придатної легованої кераміки відносяться леговані карбіди кремнію. До прикладів придатних металів належать титан, цирконій, тантал та метали з групи платини. До прикладів придатних металевих сплавів відносяться нержавіюча сталь, константан, сплави нікелю, сплави кобальту, сплави хрому, сплави алюмінію, сплави титану, сплави цирконію, сплави гафнію, сплави ніобію, сплави молібдену, сплави танталу, сплави вольфраму, сплави олова, сплави галію, сплави марганцю та сплави заліза, і суперсплави на основі нікелю, заліза, ® кобальту нержавіючої сталі, сплав Timetal та сплави на основі заліза, марганцю та алюмінію. ® Марка Timetal являє собою зареєстровану торгову марку корпорації Titanium Metals Corporation, 1 999 Broadway Suite 4300, Денвер, Колорадо. У складі композиційних матеріалів електрорезистивний матеріал може бути в якості опції занурений у інкапсульований, або покритий ізоляційним матеріалом, або навпаки, залежно від кінетики передачі енергії та необхідних зовнішніх фізико-хімічних властивостей. Відповідно до одного з прикладів варіантів, резервуар 180 для рідини може бути виготовлений з різноманітних пористих або капілярних матеріалів і переважно має відому, попередньо задану капілярність. В якості прикладів можна назвати матеріали на основі кераміки або графіту у формі волокон або спечених порошків. Резервуар 180 для рідини може мати різну пористість і може бути використаний для роботи з рідинами, які мають різні фізичні властивості, як-то густина, в'язкість, поверхневий натяг та тиск насичених парів. У прикладі варіанта випаровуваний рідкий матеріал 182, отриманий, як описано тут, може, щонайменше, частково конденсуватися з утворенням аерозолю, який містить частинки. Переважно частинки, присутні в парах та/або в аерозолі, мають розмір від приблизно 0,5 мкм до приблизно 4 мкм, переважно від приблизно 1 мкм до приблизно 4 мкм. Також бажано, щоб такі частинки були по суті однакового розміру по всьому об'єму пари та/або аерозолю. Відповідно до одного з прикладів варіантів, при температурі приблизно 130°C передача в мундштук всього 4,5 мг матеріалу і в тому числі 0,08 мг нікотину може бути реалізована при використанні 4% розчину нікотину в суміші приблизно 60% пропіленгліколю/40% гліцерину. Відповідно до одного з прикладів варіантів, більш інтенсивна передача ароматизатора може бути реалізована шляхом збільшення рівня вмісту компонентів, які ароматизують в розчиніносії. Наприклад, у таблиці 1 наведені прогнозовані кількості аерозолю, генерованого картомайзером, показаним на Фіг. 1 та 2, відповідно до одного з прикладів варіантів. Таблиця 1 Температура (°C) 100 110 120 130 140 150 160 170 180 190 200 Загальна кількість аерозолю (мг) 1,2 1,9 3,0 4,5 6,7 9,7 13,7 19,0 26,1 35,2 46,8 Кількість нікотину (мг) 0,02 0,04 0,06 0,08 0,12 0,17 0,23 0,32 0,42 0,55 0,71 40 У таблиці 1 наведені дані про кількість генерованого описуваною тут картомайзерною системою аерозолю при об’ємі затяжки 55 мл (причому 45% об’єму затяжки проходить по каналу 190 для потоку повітря) з використанням розчину ароматизатора, який містить 4% нікотину в суміші 40% гліцерину та 60% пропіленгліколю. Відзначимо, що цей розрахунок 5 UA 116133 C2 5 10 15 20 передбачає 100% насичення парів, яке є верхньою границею передачі матеріалу. Наведені тут положення застосовні до електронних сигар, а посилання на «електронний курильний виріб(-оби)» повинне включати також електронні сигари, електронні сигарети та інші подібні об'єкти. Коли слово «приблизно» використовується в даному описі у поєднанні з числовою величиною, воно має означати, що значення асоційованої числової величини лежить в межах поля допуску ±10% від вказаного вище значення. Більше того, коли в описі є посилання на процентну частину, йдеться про відсотки за масою, тобто масові відсотки. Крім того, коли слова «в загальному випадку» та «по суті» використовуються у зв'язку із зазначенням геометричної форми, це означає, що тут не потрібно точної відповідності зазначеній формі, так що в об'єм винаходу потрапляє деякий діапазон форм, апроксимуючих зазначену форму. Коли слова «в загальному випадку» та «по суті» використовуються з геометричними термінами, вони охоплюють не тільки ознаки, які відповідають строгим визначенням, але й ознаки, достатньою мірою наближено відповідні таким строгим визначенням. Тепер легко бачити, що нова вдосконалена та неочевидна електронна сигарета охарактеризована в даному описі досить докладно для розуміння навіть рядовим фахівцем у розглянутій галузі. Крім того, для фахівців має бути очевидно, що можливі численні модифікації, зміни, заміни та еквіваленти для ознак електронної сигарети, які не відхиляються значно від суті і обсягу винаходу. Таким чином, чітко вказано, що всі такі модифікації, зміни, заміни та еквіваленти, які знаходяться в межах суті та обсягу винаходу згідно доданої формули винаходу, охоплені доданою формулою. ФОРМУЛА ВИНАХОДУ 25 30 35 40 45 50 55 60 1. Картомайзер для електронного курильного виробу, який містить кільцевий резервуар для рідини, який має канал для потоку повітря; розташований у зазначеному резервуарі рідкий матеріал; і нагрівач, який оточує резервуар для рідини і призначений для нагрівання згаданого резервуара до температури, достатньої для щонайменше початкового випаровування рідкого матеріалу для утворення насичених парів в каналі для потоку повітря. 2. Картомайзер за п. 1, який відрізняється тим, що резервуар для рідини містить пористий матеріал, який утримує рідкий матеріал всередині множини наявних в цьому пористому матеріалі пор і який знаходиться в просторі, обмеженому зовнішньою стінкою та парою торцевих стінок. 3. Картомайзер за п. 1, який відрізняється тим, що резервуар для рідини містить волокнистий матеріал, який утримує рідкий матеріал всередині резервуара для рідини і знаходиться в просторі, обмеженому зовнішньою стінкою і парою торцевих стінок. 4. Картомайзер за п. 1, який відрізняється тим, що резервуар для рідини має кільцеву форму. 5. Картомайзер за п. 1, який відрізняється тим, що містить конденсаційну камеру на вихідному по потоку повітря кінці картомайзера, таку, що повітря, яке проходить по каналу для потоку повітря, може насичуватися компонентами розчину ароматизатора, який входить до складу рідкого матеріалу, і конденсуватися з утворенням подібного диму аерозолю, коли повітря та випаровуваний рідкий матеріал виходять з каналу для потоку повітря до конденсаційної камери. 6. Картомайзер за п. 1, який відрізняється тим, що містить конденсаційну камеру, розташовану поруч з дальнім кінцем каналу для потоку повітря. 7. Картомайзер за п. 6, який відрізняється тим, що конденсаційна камера містить конічний елемент, спрямований від дальнього кінця каналу для потоку повітря в кільцеву порожнину. 8. Картомайзер за п. 1, який відрізняється тим, що канал для потоку повітря містить трубчастий елемент, вхід якого сполучений з вхідними отворами для повітря, а вихід сполучений з конденсаційної камерою. 9. Картомайзер за п. 1, який відрізняється тим, що нагрівач виконаний у вигляді трубчастого довгастого елемента з можливістю оточення резервуара для рідини. 10. Електронний курильний виріб, призначений для створення відчуття куріння без спалювання тютюну, який містить джерело живлення; картомайзер, який містить резервуар для рідини, який має канал для потоку повітря; розташований у цьому резервуарі рідкий матеріал; нагрівач, оточуючий резервуар для рідини і призначений для нагріву резервуара до температури, достатньої для щонайменше початкового випаровування рідкого матеріалу, який знаходиться в резервуарі, з можливістю утворення насичених парів в каналі для потоку повітря; і конденсаційну камеру на вихідному по потоку кінці картомайзера, таку, що повітря, яке 6 UA 116133 C2 5 10 15 20 25 30 35 проходить по каналу для потоку повітря, може насичуватися компонентами розчину ароматизатора, який входить до складу рідкого матеріалу, і конденсуватися з утворенням подібного диму аерозолю, коли повітря та випаровуваний рідкий матеріал виходять з каналу для потоку повітря до конденсаційної камери. 11. Електронний курильний виріб за п. 10, який відрізняється тим, що містить мундштук на зверненому до рота курця кінці виробу, який сполучається з конденсаційною камерою для передачі аерозолю курцеві. 12. Електронний курильний виріб за п. 10, який відрізняється тим, що містить зовнішній циліндричний корпус, розташований в поздовжньому напрямку, при цьому всередині корпусу встановлена електрична схема, а картомайзер виконаний з можливістю кріплення до згаданого корпусу. 13. Електронний курильний виріб за п. 10, який відрізняється тим, що джерело живлення містить батарейку, а нагрівач з'єднаний з цією батарейкою за допомогою електричних контактів. 14. Електронний курильний виріб за п. 10, який відрізняється тим, що джерело живлення призначене для подачі напруги на нагрівач для здійснення нагрівання резервуара для рідини. 15. Електронний курильний виріб за п. 10, який відрізняється тим, що містить схему управління подачею енергії від джерела живлення нагрівачу і містить світловий індикатор вмикання нагрівача, розташований на вхідному по потоку повітря кінці електронного курильного виробу, так, що світловий індикатор вмикання нагрівача може світитися, коли нагрівач активований. 16. Електронний курильний виріб за п. 10, який відрізняється тим, що картомайзер є змінним. 17. Електронний курильний виріб за п. 10, який відрізняється тим, що містить щонайменше, один вхідний отвір для повітря, розташований на вхідному по потоку повітря боці від картомайзера і служить для подачі повітря в канал для потоку повітря. 18. Спосіб створення відчуття куріння без спалювання тютюну, який включає наступні етапи: нагрівання рідкого матеріалу в резервуарі для рідини з використанням нагрівача, який оточує резервуар для рідини і здійснює нагрівання цього резервуара для рідини до температури, достатньої для щонайменше початкового випаровування рідкого матеріалу, який знаходиться в резервуарі для рідини; з'єднання щонайменше початкового випаруваного рідкого матеріалу з потоком повітря в каналі для потоку повітря, оточеному резервуаром для рідини з метою утворення насичених парів; і конденсацію насичених парів в конденсаційній камері, сполученій з каналом для потоку повітря, для утворення аерозолю. 19. Спосіб за п. 18, який відрізняється тим, що включає подачу потоку повітря в канал для потоку повітря через один або декілька вхідних отворів для повітря, розташованих по потоку повітря перед каналом для потоку повітря. 20. Спосіб за п. 18, який відрізняється тим, що включає подачу аерозолю користувачеві через мундштук. 7 UA 116133 C2 Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
