Дерев’яне модельне оснащення для ручного формування в опоках

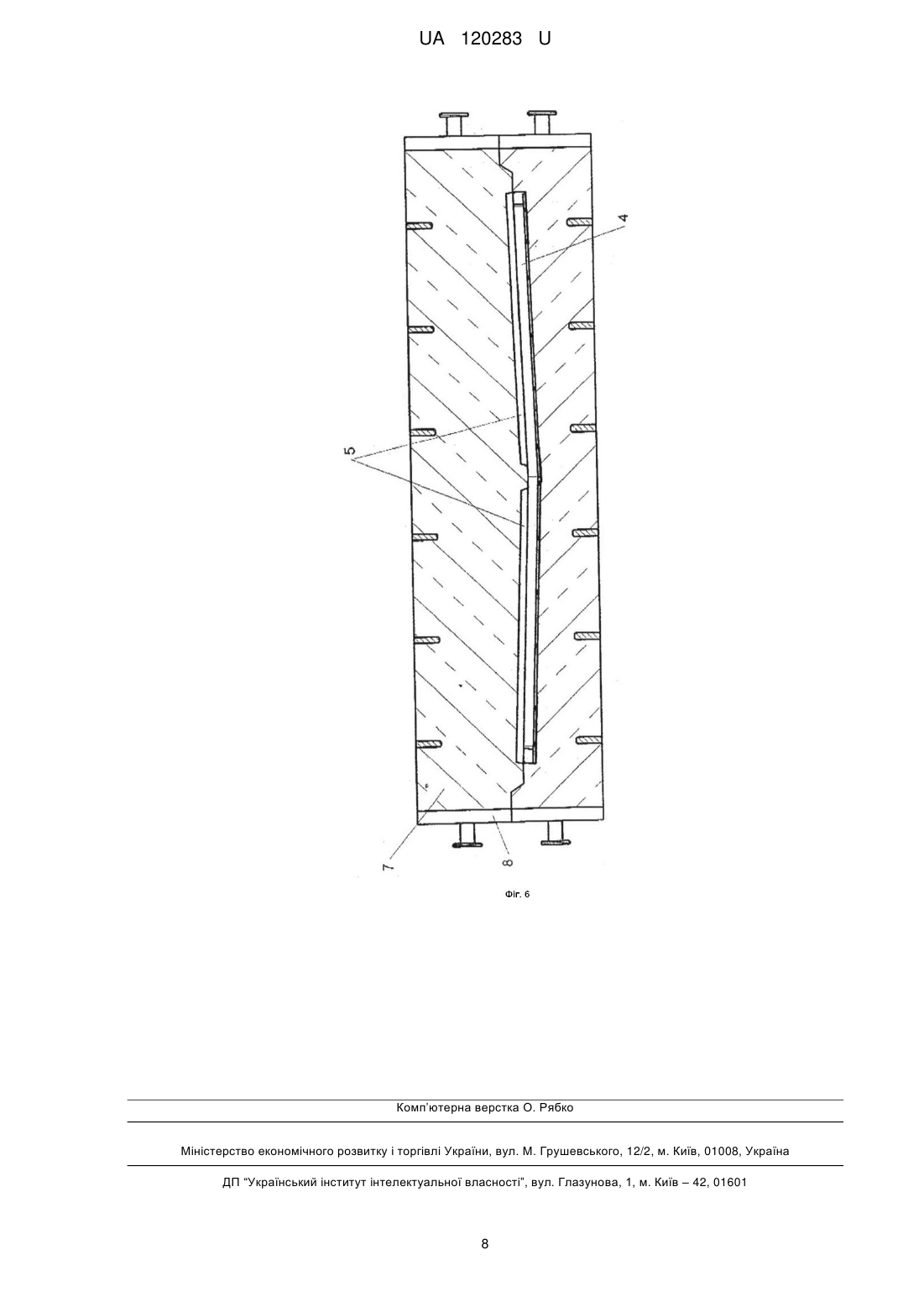

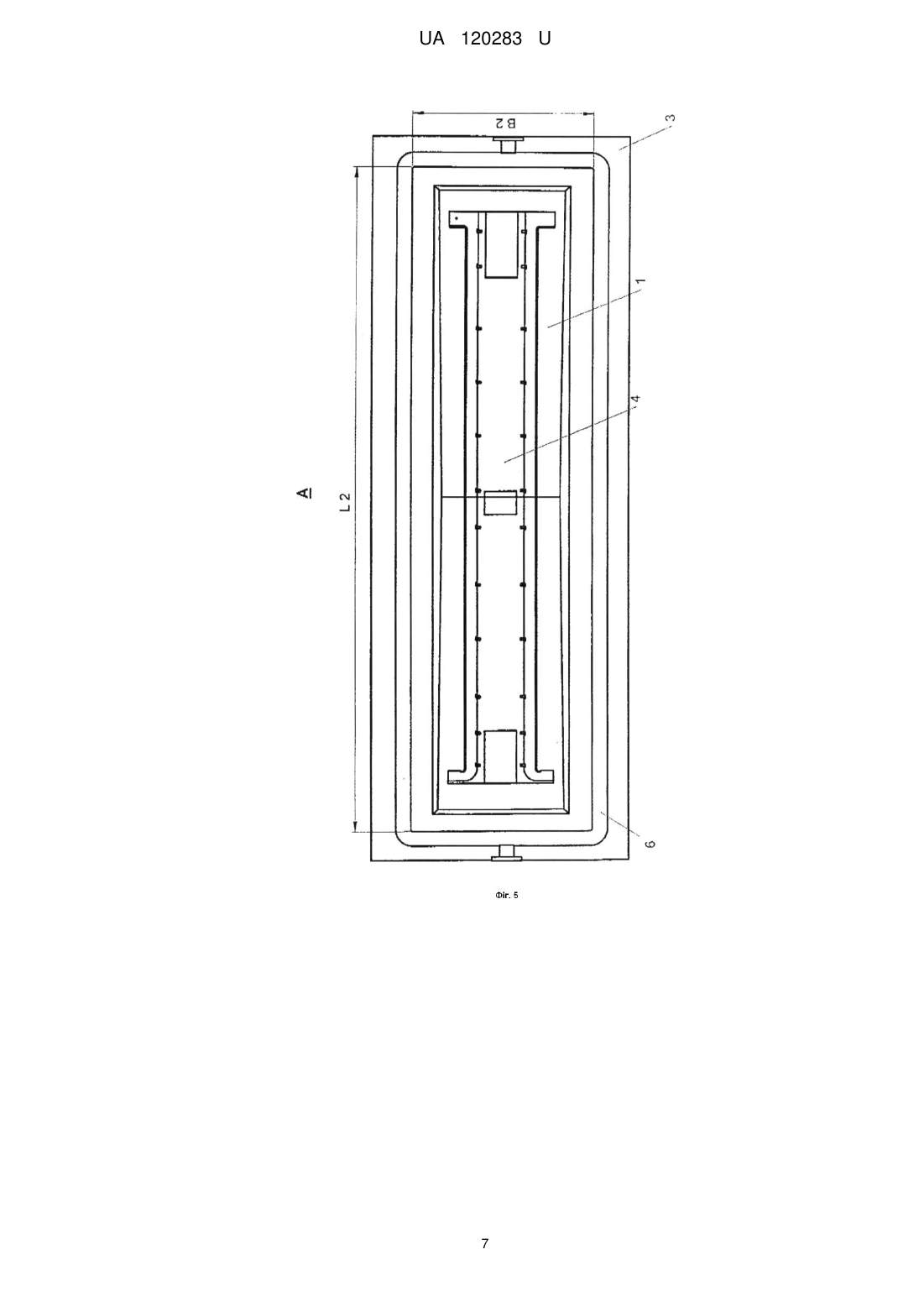

Реферат: Дерев'яне модельне оснащення для ручного формування в опоках включає модельну плиту і роз'ємну модель із фасонною формотворною поверхнею. Модельну плиту виконано довжиною й шириною менше відповідних внутрішніх параметрів опоки. Вертикальні стінки модельної плити виконано з нахилом. UA 120283 U (12) UA 120283 U UA 120283 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до ливарного виробництва, а саме - до виробництва дерев'яного модельного оснащення, що включає роз'ємну модель із фасонною формотворною поверхнею і модельну плиту, дане оснащення призначене для отримання робочих порожнин ливарної форми в опоках. З рівня техніки відоме дерев'яне модельне оснащення, що включає роз'ємну модель і модельну плиту [Титов Н.Д., Степанов Ю.А. Технология литейного производства. М, "Машиностроение", 1974, 97 с]. Робочі порожнини ливарної форми, згідно з даним технічним рішенням, утворюються в результаті використання при виготовленні півформи низу модельної плити з розташованою на ній нижньою половиною моделі, що має фасонну формотворну поверхню, при цьому габаритні розміри і конфігурація модельної плити передбачають наявність плоского роз'єму форми і встановлення опоки безпосередньо на модельну плиту. Після кантування півформи і видалення плити на нижню половину моделі встановлюється верхня половина, потім півформа верху виготовляється безпосередньо на півформі низу. За сукупністю суттєвих ознак описане дерев'яне модельне оснащення є найбільш близьким аналогом (прототипом). Недоліком відомого модельного оснащення є виконання спасування нижньої і верхньої півформ відносно одна до одної при складанні форми з використанням центруючих штирів із втулками, що розташовані у вушках верхньої та нижньої опок, в результаті чого при незначних люфтах між штиром і втулкою з'являється можливість утворення таких дефектів, у виливках, як: зміщення й перекіс верхньої і нижньої частин виливка одна відносно одної за лінією роз'єму форми; заливи (рубчики) за лінією роз'єму форми. В основу корисної моделі поставлено задачу - створити дерев'яне модельне оснащення, призначене для отримання робочих порожнин ливарної форми в опоках, що включає дерев'яну модельну плиту і гарантує отримання якісної форми. Рішення цієї задачі забезпечується за рахунок технічного результату, що полягає в підвищенні розмірної і геометричної точності форми і виливка. Для досягнення зазначеного технічного результату дерев'яне модельне оснащення для ручного формування в опоках включає наступні ознаки: дерев'яна роз'ємна модель, що має фасонну формотворну поверхню; модельна плита виготовляється довжиною і шириною менше внутрішніх довжини і ширини опоки на величину, що є достатньою для її виймання з форми без обвалення формувальної суміші за периметром плити; вертикальні стінки за периметром модельної плити виконуються з нахилом. Похилі поверхні вертикальних стінок модельної плити виконуються під кутом α, величина якого при висоті плити 100-120 мм становить 5°. Заявлене і відоме оснащення мають такі подібні ознаки: дерев'яне модельне оснащення включає модельну плиту і роз'ємну модель із фасонною формотворною поверхнею. Відмінністю даної корисної моделі є те, що модельну плиту виконано довжиною й шириною менше відповідних внутрішніх параметрів опоки, при цьому вертикальні стінки модельної плити виконано з нахилом. Крім того, нахил вертикальних стінок модельної плити виконано під кутом не менше 5°. Між відмітними ознаками корисної моделі та результатом, що досягається, є причиннонаслідковий зв'язок. Завдяки використанню дерев'яного модельного оснащення, що включає модельну плиту і забезпечує отримання ступеневого роз'єму форми з похилим вертикальним контуром стає можливим точне встановлення півформ одна відносно одної. Виконання довжини і ширини модельної плити менше відповідних внутрішніх параметрів опоки забезпечує одержання в одній півформі виступу, а в іншій - відповідної йому западини. Виконання вертикальних стінок модельної плити з нахилом під кутом не менше 5° покращує виймання модельної плити з форми. Все це забезпечує досягнення технічного результату, що полягає в підвищенні розмірної і геометричної точності форми і виливка, а також отримання якісної форми. Виключення з вищевказаної сукупності відмітних ознак хоча б однієї з них не забезпечує досягнення зазначеного технічного результату. Заявлене технічне рішення не відомо з рівня техніки, тому є новим. Суть корисної моделі більш повно ілюструється за допомогою креслень, де зображені на: фіг. 1 - модельна плита; фіг. 2 - роз'ємна модель; 1 UA 120283 U 5 10 15 20 25 30 35 40 45 фіг. 3 - модельна плита з розташованою на ній закріпленою моделлю верху, встановленими на металевій плиті; фіг. 4 - опока верх (переріз) із розташованими в ній модельною плитою і моделлю верху, встановленими на металевій плиті; фіг. 5 - вигляд А на фіг. 4; фіг. 6 - опока верх із встановленою на ній опокою низ і розташованими в них моделями верх і низ. Дерев'яне модельне оснащення для ручного формування в опоках включає модельну плиту 1 (фіг. 1) і роз'ємну модель із фасонною формотворною поверхнею. Модельну плиту 1 виконано довжиною L1 і шириною В1, що є меншими відповідних внутрішніх параметрів опоки L2 (фіг. 5) і В2. Вертикальні стінки 2 (фіг. 1) модельної плити 1 виконано з нахилом. Нахил вертикальних стінок 2 модельної плити 1 виконано під кутом α не менше 5°. На фіг. 1-6 також зображено металеву плиту 3 (фіг. 3), роз'ємну модель, що складається з моделі верху 4 (фіг. 2) і моделі низу 5, опоку верх 6 (фіг. 4, 5), формувальну суміш 7 (фіг. 4, 6) і опоку низ 8. Заявлена корисна модель є промислово застосовною - вона призначена для використання в промисловості та впроваджена у чавуноливарному цеху Новокраматорського машинобудівного заводу (НКМЗ) при виробництві виливків. Дерев'яне модельне оснащення для ручного формування в опоках експлуатується наступним чином; на металеву плиту 3 (фіг. 4) встановлюється дерев'яна модельна плита 1 (фіг. 3) з розташованою на ній закріпленою моделлю верху 4; над дерев'яною модельною плитою 1 з моделлю верху 4 встановлюється опока верх 6 (фіг. 5) з розмірами L2 і В2 на 400 мм більше ніж розміри L1 (фіг. 1) і В1 модельної плити 1 для отримання верхньої напівформи; опока верх 6 (фіг. 4) заповнюється формувальної сумішшю 7, яка потім ущільнюється; опока верх 6 кантується, дерев'яна модельна плита 1 (фіг. 1) виймається і на модель верху 4 (фіг. 2) встановлюється модель низу 5; на опоку верх 6 (фіг. 5) із розташованими в ній моделями верх 4 (фіг. 2) і низ 5 встановлюється опока низ 8 (фіг. 6), заповнюється формувальної сумішшю 7, яка потім ущільнюється; отриману форму розбирають, опоку низ 8 кантують; з верхньої і нижньої півформ виймають моделі верх 4 і низ 5; в нижню півформу встановлюють стрижні (на фіг. 1-6 не показано) й форму збирають під заливання, забезпечуючи при цьому точність встановлення півформ одна відносно одної. В підсумку, завдяки застосуванню модельного оснащення заявленої конструкції забезпечується підвищення розмірної та геометричної точності форм і виливків та, відповідно, якість і конкурентоспроможність виробів ливарного виробництва. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Дерев'яне модельне оснащення для ручного формування в опоках, що включає модельну плиту і роз'ємну модель із фасонною формотворною поверхнею, яке відрізняється тим, що модельну плиту виконано довжиною й шириною менше відповідних внутрішніх параметрів опоки, при цьому вертикальні стінки модельної плити виконано з нахилом. 2. Оснащення за п. 1, яке відрізняється тим, що нахил вертикальних стінок модельної плити виконано під кутом не менше 5°. 2 UA 120283 U 3 UA 120283 U 4 UA 120283 U 5 UA 120283 U 6 UA 120283 U 7 UA 120283 U Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
