Магазин для патронної стрічки

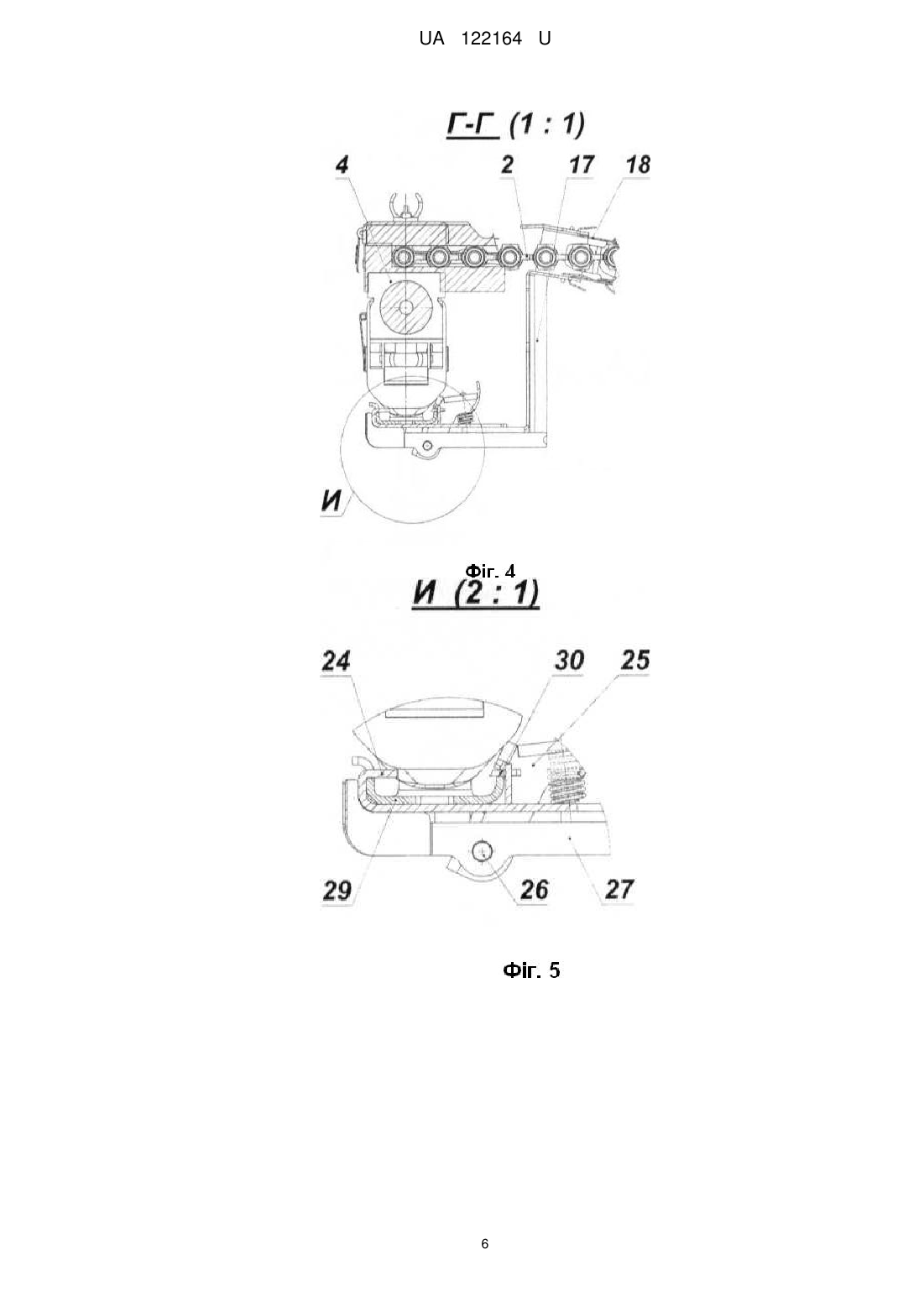

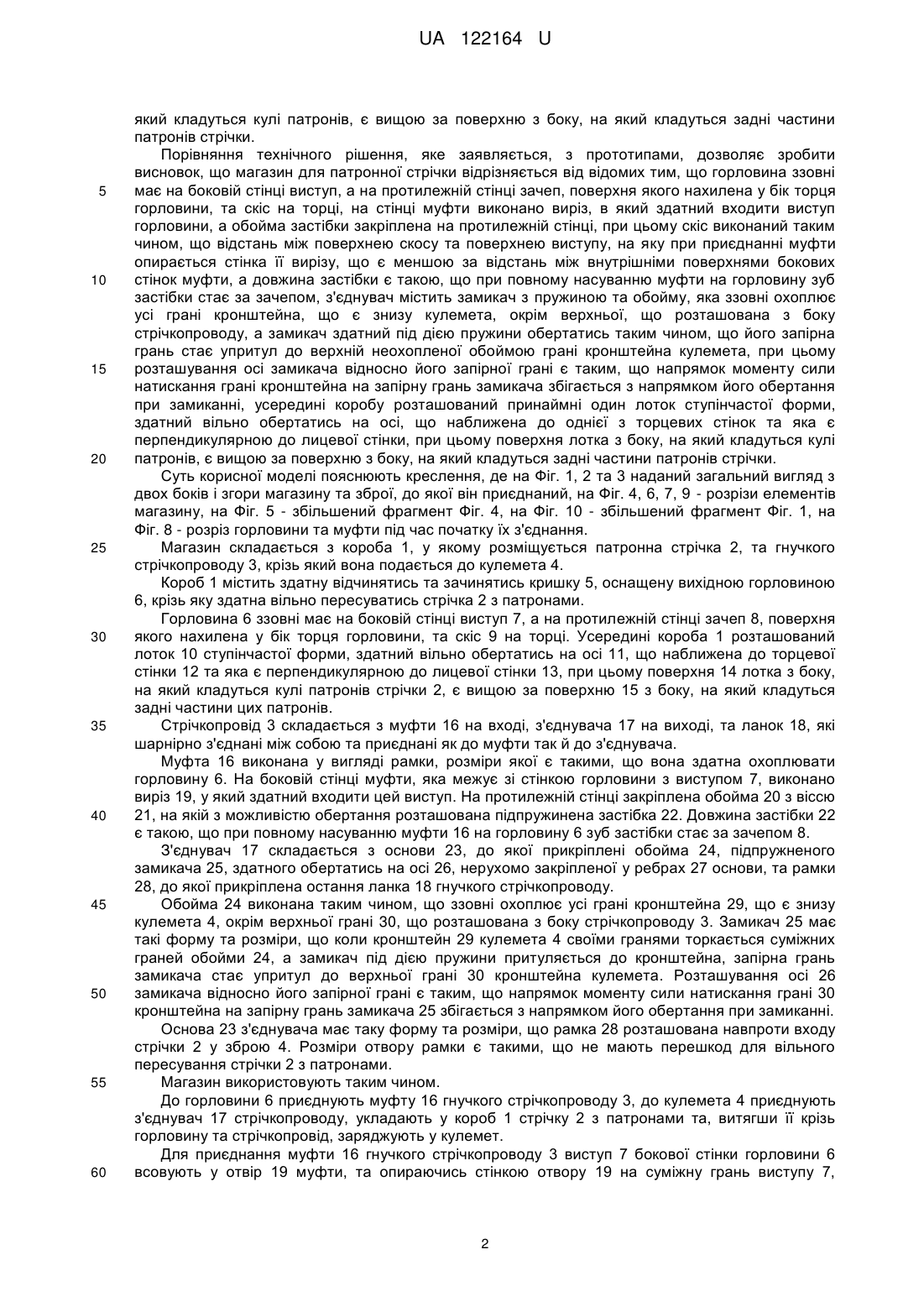

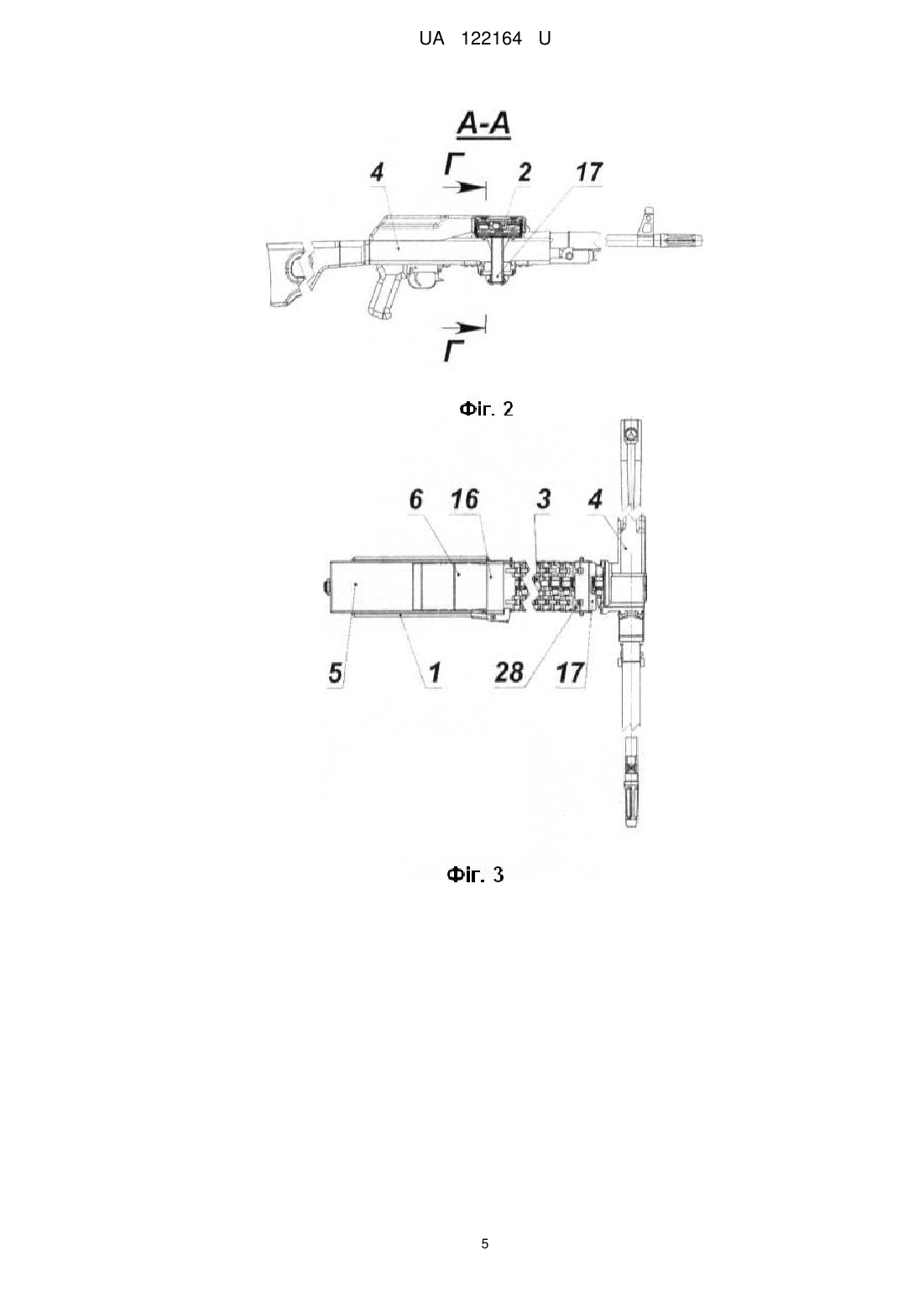

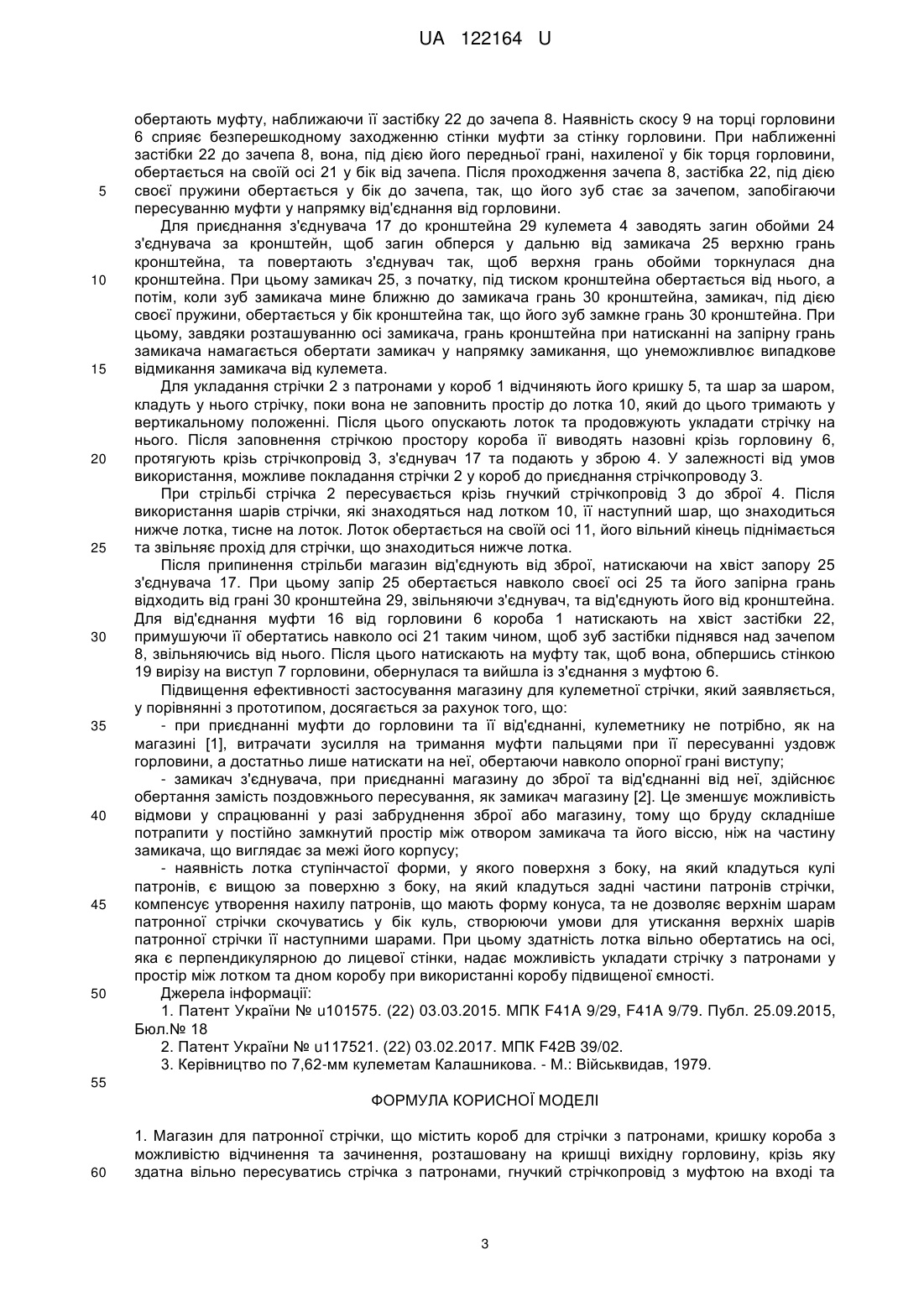

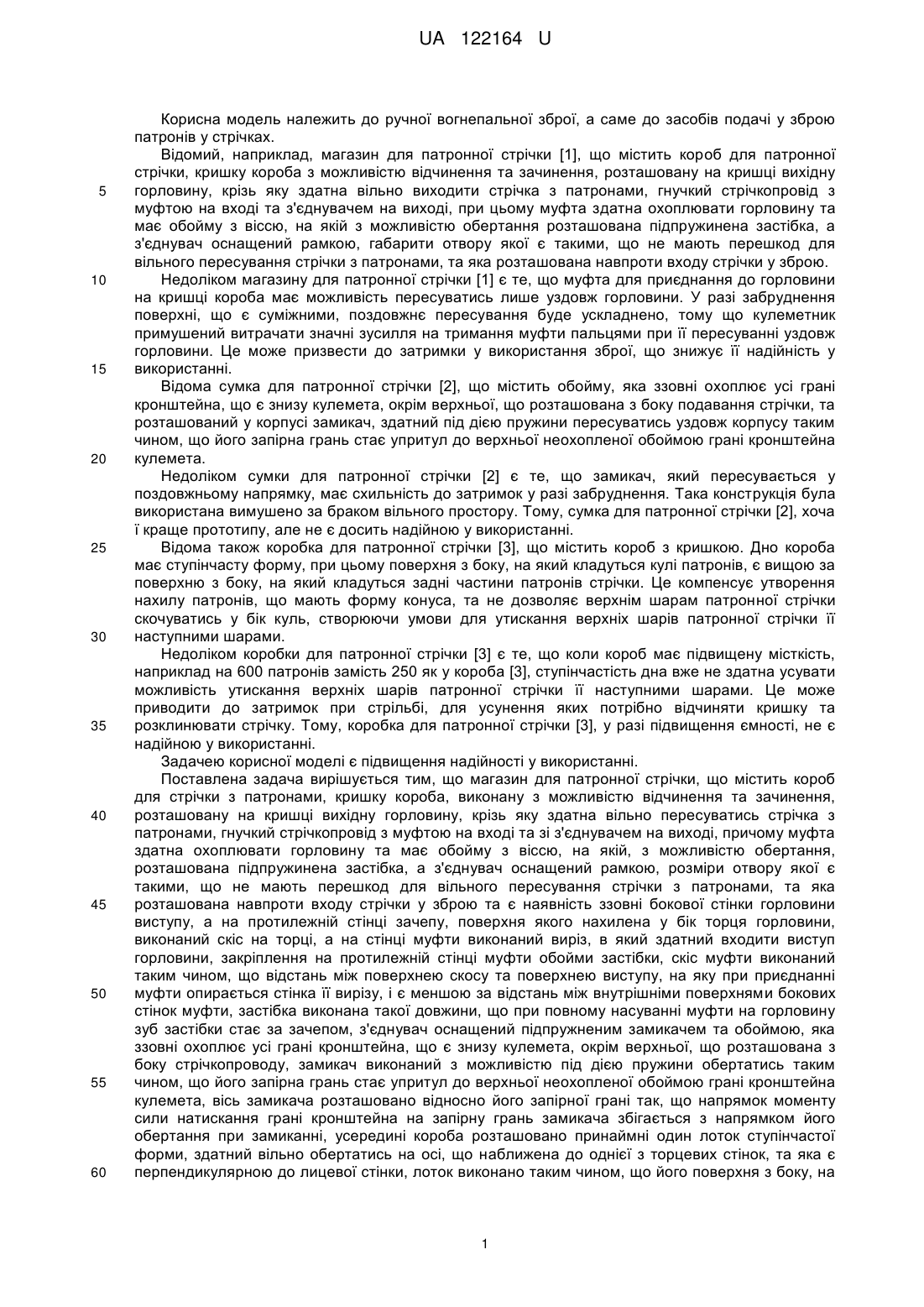

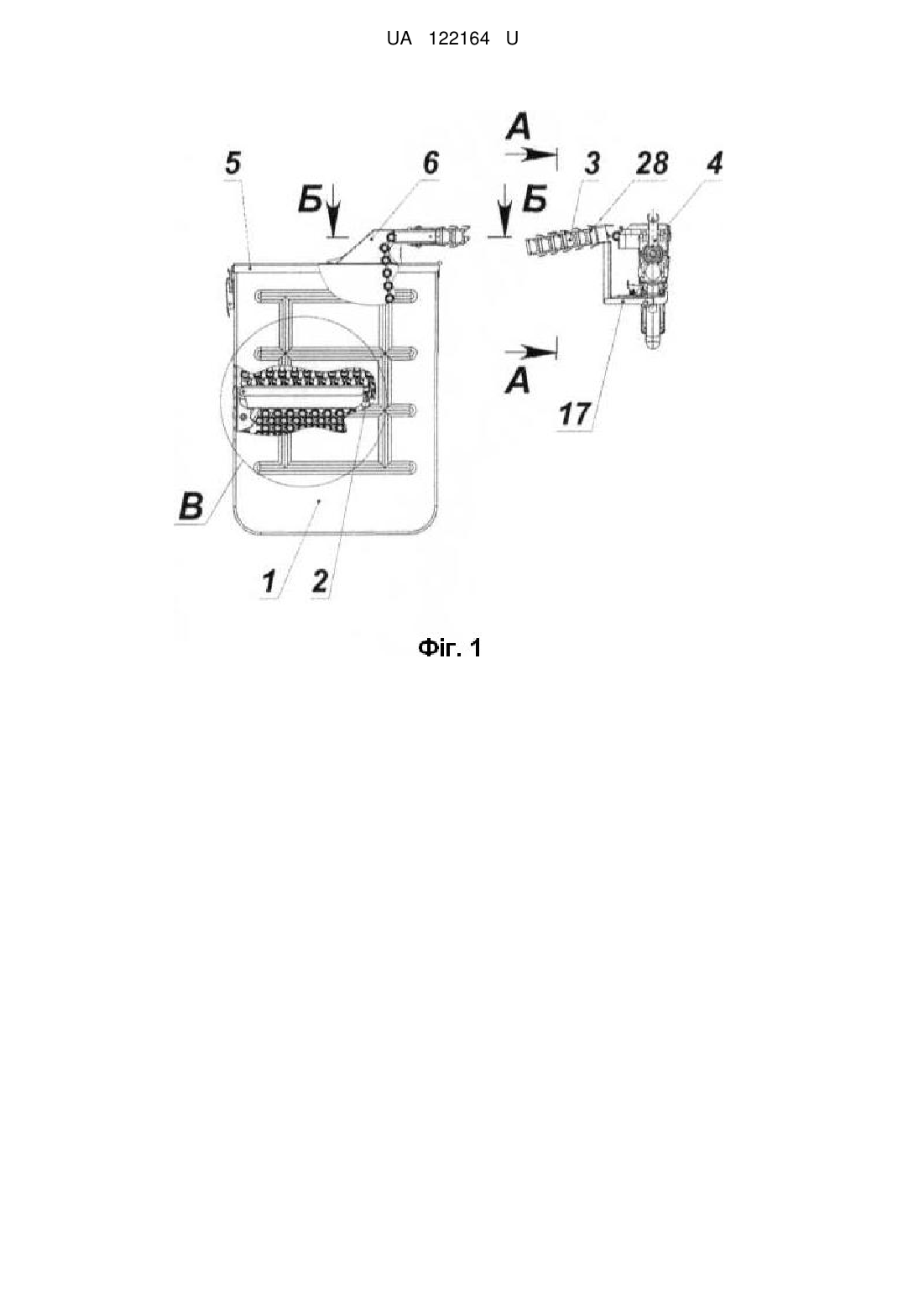

Реферат: Магазин для патронної стрічки містить короб для стрічки з патронами, кришку короба з можливістю відчинення та зачинення, розташовану на кришці вихідну горловину, крізь яку здатна вільно пересуватись стрічка з патронами, гнучкий стрічкопровід з муфтою на вході та з'єднувачем на виході. Муфта здатна охоплювати горловину та має обойму з віссю, на якій з можливістю обертання розташована підпружинена застібка, а з'єднувач оснащений рамкою, розміри отвору якої є такими, що не мають перешкод для вільного пересування стрічки з патронами, та яка розташована навпроти входу стрічки у зброю. Горловина ззовні має на боковій стінці виступ, а на протилежній стінці зачеп, поверхня якого нахилена у бік торця горловини, та скіс на торці. На стінці муфти виконано виріз, у який здатний входити виступ горловини. Обойма застібки закріплена на протилежній стінці. Скіс виконаний таким чином, що відстань між поверхнею скосу та поверхнею виступу, на яку при приєднанні муфти опирається стінка її вирізу, є меншою за відстань між внутрішніми поверхнями бокових стінок муфти, а довжина застібки є такою, що при повному насуванню муфти на горловину зуб застібки стає за зачепом. UA 122164 U (54) МАГАЗИН ДЛЯ ПАТРОННОЇ СТРІЧКИ UA 122164 U UA 122164 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до ручної вогнепальної зброї, а саме до засобів подачі у зброю патронів у стрічках. Відомий, наприклад, магазин для патронної стрічки [1], що містить короб для патронної стрічки, кришку короба з можливістю відчинення та зачинення, розташовану на кришці вихідну горловину, крізь яку здатна вільно виходити стрічка з патронами, гнучкий стрічкопровід з муфтою на вході та з'єднувачем на виході, при цьому муфта здатна охоплювати горловину та має обойму з віссю, на якій з можливістю обертання розташована підпружинена застібка, а з'єднувач оснащений рамкою, габарити отвору якої є такими, що не мають перешкод для вільного пересування стрічки з патронами, та яка розташована навпроти входу стрічки у зброю. Недоліком магазину для патронної стрічки [1] є те, що муфта для приєднання до горловини на кришці короба має можливість пересуватись лише уздовж горловини. У разі забруднення поверхні, що є суміжними, поздовжнє пересування буде ускладнено, тому що кулеметник примушений витрачати значні зусилля на тримання муфти пальцями при її пересуванні уздовж горловини. Це може призвести до затримки у використання зброї, що знижує її надійність у використанні. Відома сумка для патронної стрічки [2], що містить обойму, яка ззовні охоплює усі грані кронштейна, що є знизу кулемета, окрім верхньої, що розташована з боку подавання стрічки, та розташований у корпусі замикач, здатний під дією пружини пересуватись уздовж корпусу таким чином, що його запірна грань стає упритул до верхньої неохопленої обоймою грані кронштейна кулемета. Недоліком сумки для патронної стрічки [2] є те, що замикач, який пересувається у поздовжньому напрямку, має схильність до затримок у разі забруднення. Така конструкція була використана вимушено за браком вільного простору. Тому, сумка для патронної стрічки [2], хоча ї краще прототипу, але не є досить надійною у використанні. Відома також коробка для патронної стрічки [3], що містить короб з кришкою. Дно короба має ступінчасту форму, при цьому поверхня з боку, на який кладуться кулі патронів, є вищою за поверхню з боку, на який кладуться задні частини патронів стрічки. Це компенсує утворення нахилу патронів, що мають форму конуса, та не дозволяє верхнім шарам патронної стрічки скочуватись у бік куль, створюючи умови для утискання верхніх шарів патронної стрічки її наступними шарами. Недоліком коробки для патронної стрічки [3] є те, що коли короб має підвищену місткість, наприклад на 600 патронів замість 250 як у короба [3], ступінчастість дна вже не здатна усувати можливість утискання верхніх шарів патронної стрічки її наступними шарами. Це може приводити до затримок при стрільбі, для усунення яких потрібно відчиняти кришку та розклинювати стрічку. Тому, коробка для патронної стрічки [3], у разі підвищення ємності, не є надійною у використанні. Задачею корисної моделі є підвищення надійності у використанні. Поставлена задача вирішується тим, що магазин для патронної стрічки, що містить короб для стрічки з патронами, кришку короба, виконану з можливістю відчинення та зачинення, розташовану на кришці вихідну горловину, крізь яку здатна вільно пересуватись стрічка з патронами, гнучкий стрічкопровід з муфтою на вході та зі з'єднувачем на виході, причому муфта здатна охоплювати горловину та має обойму з віссю, на якій, з можливістю обертання, розташована підпружинена застібка, а з'єднувач оснащений рамкою, розміри отвору якої є такими, що не мають перешкод для вільного пересування стрічки з патронами, та яка розташована навпроти входу стрічки у зброю та є наявність ззовні бокової стінки горловини виступу, а на протилежній стінці зачепу, поверхня якого нахилена у бік торця горловини, виконаний скіс на торці, а на стінці муфти виконаний виріз, в який здатний входити виступ горловини, закріплення на протилежній стінці муфти обойми застібки, скіс муфти виконаний таким чином, що відстань між поверхнею скосу та поверхнею виступу, на яку при приєднанні муфти опирається стінка її вирізу, і є меншою за відстань між внутрішніми поверхнями бокових стінок муфти, застібка виконана такої довжини, що при повному насуванні муфти на горловину зуб застібки стає за зачепом, з'єднувач оснащений підпружненим замикачем та обоймою, яка ззовні охоплює усі грані кронштейна, що є знизу кулемета, окрім верхньої, що розташована з боку стрічкопроводу, замикач виконаний з можливістю під дією пружини обертатись таким чином, що його запірна грань стає упритул до верхньої неохопленої обоймою грані кронштейна кулемета, вісь замикача розташовано відносно його запірної грані так, що напрямок моменту сили натискання грані кронштейна на запірну грань замикача збігається з напрямком його обертання при замиканні, усередині короба розташовано принаймні один лоток ступінчастої форми, здатний вільно обертатись на осі, що наближена до однієї з торцевих стінок, та яка є перпендикулярною до лицевої стінки, лоток виконано таким чином, що його поверхня з боку, на 1 UA 122164 U 5 10 15 20 25 30 35 40 45 50 55 60 який кладуться кулі патронів, є вищою за поверхню з боку, на який кладуться задні частини патронів стрічки. Порівняння технічного рішення, яке заявляється, з прототипами, дозволяє зробити висновок, що магазин для патронної стрічки відрізняється від відомих тим, що горловина ззовні має на боковій стінці виступ, а на протилежній стінці зачеп, поверхня якого нахилена у бік торця горловини, та скіс на торці, на стінці муфти виконано виріз, в який здатний входити виступ горловини, а обойма застібки закріплена на протилежній стінці, при цьому скіс виконаний таким чином, що відстань між поверхнею скосу та поверхнею виступу, на яку при приєднанні муфти опирається стінка її вирізу, що є меншою за відстань між внутрішніми поверхнями бокових стінок муфти, а довжина застібки є такою, що при повному насуванню муфти на горловину зуб застібки стає за зачепом, з'єднувач містить замикач з пружиною та обойму, яка ззовні охоплює усі грані кронштейна, що є знизу кулемета, окрім верхньої, що розташована з боку стрічкопроводу, а замикач здатний під дією пружини обертатись таким чином, що його запірна грань стає упритул до верхній неохопленої обоймою грані кронштейна кулемета, при цьому розташування осі замикача відносно його запірної грані є таким, що напрямок моменту сили натискання грані кронштейна на запірну грань замикача збігається з напрямком його обертання при замиканні, усередині коробу розташований принаймні один лоток ступінчастої форми, здатний вільно обертатись на осі, що наближена до однієї з торцевих стінок та яка є перпендикулярною до лицевої стінки, при цьому поверхня лотка з боку, на який кладуться кулі патронів, є вищою за поверхню з боку, на який кладуться задні частини патронів стрічки. Суть корисної моделі пояснюють креслення, де на Фіг. 1, 2 та 3 наданий загальний вигляд з двох боків і згори магазину та зброї, до якої він приєднаний, на Фіг. 4, 6, 7, 9 - розрізи елементів магазину, на Фіг. 5 - збільшений фрагмент Фіг. 4, на Фіг. 10 - збільшений фрагмент Фіг. 1, на Фіг. 8 - розріз горловини та муфти під час початку їх з'єднання. Магазин складається з короба 1, у якому розміщується патронна стрічка 2, та гнучкого стрічкопроводу 3, крізь який вона подається до кулемета 4. Короб 1 містить здатну відчинятись та зачинятись кришку 5, оснащену вихідною горловиною 6, крізь яку здатна вільно пересуватись стрічка 2 з патронами. Горловина 6 ззовні має на боковій стінці виступ 7, а на протилежній стінці зачеп 8, поверхня якого нахилена у бік торця горловини, та скіс 9 на торці. Усередині короба 1 розташований лоток 10 ступінчастої форми, здатний вільно обертатись на осі 11, що наближена до торцевої стінки 12 та яка є перпендикулярною до лицевої стінки 13, при цьому поверхня 14 лотка з боку, на який кладуться кулі патронів стрічки 2, є вищою за поверхню 15 з боку, на який кладуться задні частини цих патронів. Стрічкопровід 3 складається з муфти 16 на вході, з'єднувача 17 на виході, та ланок 18, які шарнірно з'єднані між собою та приєднані як до муфти так й до з'єднувача. Муфта 16 виконана у вигляді рамки, розміри якої є такими, що вона здатна охоплювати горловину 6. На боковій стінці муфти, яка межує зі стінкою горловини з виступом 7, виконано виріз 19, у який здатний входити цей виступ. На протилежній стінці закріплена обойма 20 з віссю 21, на якій з можливістю обертання розташована підпружинена застібка 22. Довжина застібки 22 є такою, що при повному насуванню муфти 16 на горловину 6 зуб застібки стає за зачепом 8. З'єднувач 17 складається з основи 23, до якої прикріплені обойма 24, підпружненого замикача 25, здатного обертатись на осі 26, нерухомо закріпленої у ребрах 27 основи, та рамки 28, до якої прикріплена остання ланка 18 гнучкого стрічкопроводу. Обойма 24 виконана таким чином, що ззовні охоплює усі грані кронштейна 29, що є знизу кулемета 4, окрім верхньої грані 30, що розташована з боку стрічкопроводу 3. Замикач 25 має такі форму та розміри, що коли кронштейн 29 кулемета 4 своїми гранями торкається суміжних граней обойми 24, а замикач під дією пружини притуляється до кронштейна, запірна грань замикача стає упритул до верхньої грані 30 кронштейна кулемета. Розташування осі 26 замикача відносно його запірної грані є таким, що напрямок моменту сили натискання грані 30 кронштейна на запірну грань замикача 25 збігається з напрямком його обертання при замиканні. Основа 23 з'єднувача має таку форму та розміри, що рамка 28 розташована навпроти входу стрічки 2 у зброю 4. Розміри отвору рамки є такими, що не мають перешкод для вільного пересування стрічки 2 з патронами. Магазин використовують таким чином. До горловини 6 приєднують муфту 16 гнучкого стрічкопроводу 3, до кулемета 4 приєднують з'єднувач 17 стрічкопроводу, укладають у короб 1 стрічку 2 з патронами та, витягши її крізь горловину та стрічкопровід, заряджують у кулемет. Для приєднання муфти 16 гнучкого стрічкопроводу 3 виступ 7 бокової стінки горловини 6 всовують у отвір 19 муфти, та опираючись стінкою отвору 19 на суміжну грань виступу 7, 2 UA 122164 U 5 10 15 20 25 30 35 40 45 50 обертають муфту, наближаючи її застібку 22 до зачепа 8. Наявність скосу 9 на торці горловини 6 сприяє безперешкодному заходженню стінки муфти за стінку горловини. При наближенні застібки 22 до зачепа 8, вона, під дією його передньої грані, нахиленої у бік торця горловини, обертається на своїй осі 21 у бік від зачепа. Після проходження зачепа 8, застібка 22, під дією своєї пружини обертається у бік до зачепа, так, що його зуб стає за зачепом, запобігаючи пересуванню муфти у напрямку від'єднання від горловини. Для приєднання з'єднувача 17 до кронштейна 29 кулемета 4 заводять загин обойми 24 з'єднувача за кронштейн, щоб загин обперся у дальню від замикача 25 верхню грань кронштейна, та повертають з'єднувач так, щоб верхня грань обойми торкнулася дна кронштейна. При цьому замикач 25, з початку, під тиском кронштейна обертається від нього, а потім, коли зуб замикача мине ближню до замикача грань 30 кронштейна, замикач, під дією своєї пружини, обертається у бік кронштейна так, що його зуб замкне грань 30 кронштейна. При цьому, завдяки розташуванню осі замикача, грань кронштейна при натисканні на запірну грань замикача намагається обертати замикач у напрямку замикання, що унеможливлює випадкове відмикання замикача від кулемета. Для укладання стрічки 2 з патронами у короб 1 відчиняють його кришку 5, та шар за шаром, кладуть у нього стрічку, поки вона не заповнить простір до лотка 10, який до цього тримають у вертикальному положенні. Після цього опускають лоток та продовжують укладати стрічку на нього. Після заповнення стрічкою простору короба її виводять назовні крізь горловину 6, протягують крізь стрічкопровід 3, з'єднувач 17 та подають у зброю 4. У залежності від умов використання, можливе покладання стрічки 2 у короб до приєднання стрічкопроводу 3. При стрільбі стрічка 2 пересувається крізь гнучкий стрічкопровід 3 до зброї 4. Після використання шарів стрічки, які знаходяться над лотком 10, її наступний шар, що знаходиться нижче лотка, тисне на лоток. Лоток обертається на своїй осі 11, його вільний кінець піднімається та звільняє прохід для стрічки, що знаходиться нижче лотка. Після припинення стрільби магазин від'єднують від зброї, натискаючи на хвіст запору 25 з'єднувача 17. При цьому запір 25 обертається навколо своєї осі 25 та його запірна грань відходить від грані 30 кронштейна 29, звільняючи з'єднувач, та від'єднують його від кронштейна. Для від'єднання муфти 16 від горловини 6 короба 1 натискають на хвіст застібки 22, примушуючи її обертатись навколо осі 21 таким чином, щоб зуб застібки піднявся над зачепом 8, звільняючись від нього. Після цього натискають на муфту так, щоб вона, обпершись стінкою 19 вирізу на виступ 7 горловини, обернулася та вийшла із з'єднання з муфтою 6. Підвищення ефективності застосування магазину для кулеметної стрічки, який заявляється, у порівнянні з прототипом, досягається за рахунок того, що: - при приєднанні муфти до горловини та її від'єднанні, кулеметнику не потрібно, як на магазині [1], витрачати зусилля на тримання муфти пальцями при її пересуванні уздовж горловини, а достатньо лише натискати на неї, обертаючи навколо опорної грані виступу; - замикач з'єднувача, при приєднанні магазину до зброї та від'єднанні від неї, здійснює обертання замість поздовжнього пересування, як замикач магазину [2]. Це зменшує можливість відмови у спрацюванні у разі забруднення зброї або магазину, тому що бруду складніше потрапити у постійно замкнутий простір між отвором замикача та його віссю, ніж на частину замикача, що виглядає за межі його корпусу; - наявність лотка ступінчастої форми, у якого поверхня з боку, на який кладуться кулі патронів, є вищою за поверхню з боку, на який кладуться задні частини патронів стрічки, компенсує утворення нахилу патронів, що мають форму конуса, та не дозволяє верхнім шарам патронної стрічки скочуватись у бік куль, створюючи умови для утискання верхніх шарів патронної стрічки її наступними шарами. При цьому здатність лотка вільно обертатись на осі, яка є перпендикулярною до лицевої стінки, надає можливість укладати стрічку з патронами у простір між лотком та дном коробу при використанні коробу підвищеної ємності. Джерела інформації: 1. Патент України № u101575. (22) 03.03.2015. МПК F41A 9/29, F41A 9/79. Публ. 25.09.2015, Бюл.№ 18 2. Патент України № u117521. (22) 03.02.2017. МПК F42B 39/02. 3. Керівництво по 7,62-мм кулеметам Калашникова. - Μ.: Військвидав, 1979. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 1. Магазин для патронної стрічки, що містить короб для стрічки з патронами, кришку короба з можливістю відчинення та зачинення, розташовану на кришці вихідну горловину, крізь яку здатна вільно пересуватись стрічка з патронами, гнучкий стрічкопровід з муфтою на вході та 3 UA 122164 U 5 10 15 20 з'єднувачем на виході, причому муфта здатна охоплювати горловину та має обойму з віссю, на якій з можливістю обертання розташована підпружинена застібка, а з'єднувач оснащений рамкою, розміри отвору якої є такими, що не мають перешкод для вільного пересування стрічки з патронами, та яка розташована навпроти входу стрічки у зброю, який відрізняється тим, що горловина ззовні має на боковій стінці виступ, а на протилежній стінці зачеп, поверхня якого нахилена у бік торця горловини, та скіс на торці, на стінці муфти виконано виріз, у який здатний входити виступ горловини, а обойма застібки закріплена на протилежній стінці, причому скіс виконаний таким чином, що відстань між поверхнею скосу та поверхнею виступу, на яку при приєднанні муфти опирається стінка її вирізу, є меншою за відстань між внутрішніми поверхнями бокових стінок муфти, а довжина застібки є такою, що при повному насуванню муфти на горловину зуб застібки стає за зачепом. 2. Магазин для патронної стрічки за п. 1, який відрізняється тим, що з'єднувач містить замикач з пружиною та обойму, яка ззовні охоплює усі грані кронштейна, що є знизу кулемета, окрім верхньої, що розташована з боку стрічкопроводу, а замикач здатний під дією пружини обертатись таким чином, що його запірна грань стає упритул до верхньої неохопленої обоймою грані кронштейна кулемета, причому розташування осі замикача відносно його запірної грані є таким, що напрямок моменту сили натискання грані кронштейна на запірну грань замикача збігається з напрямком його обертання при замиканні. 3. Магазин для патронної стрічки за п. 1, який відрізняється тим, що всередині короба розташований якнайменше один лоток ступінчастої форми, здатний вільно обертатись на осі, що наближена до однієї з торцевих стінок та яка є перпендикулярною до лицевої стінки, при цьому поверхня лотка з боку, на який кладуться кулі патронів, є вищою за поверхню з боку, на який кладуться задні частини патронів стрічки. 4 UA 122164 U 5 UA 122164 U 6 UA 122164 U 7 UA 122164 U Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
