Склад для антикорозійного покриття

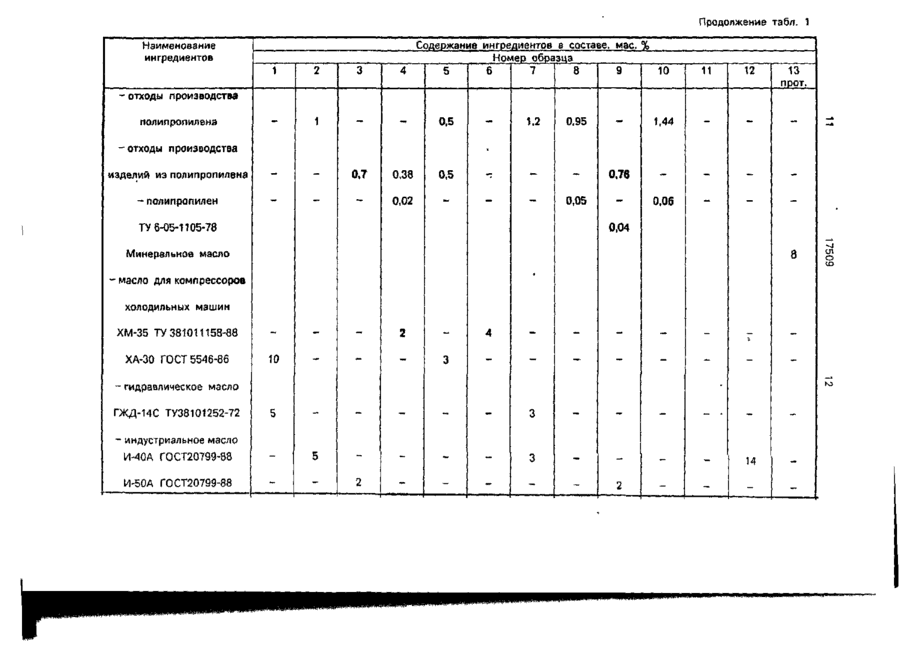

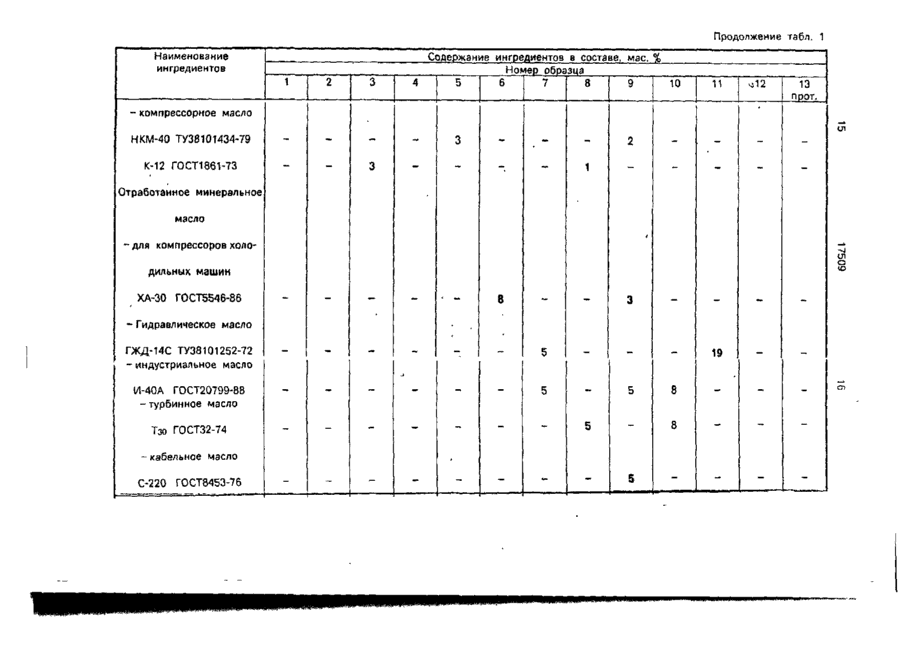

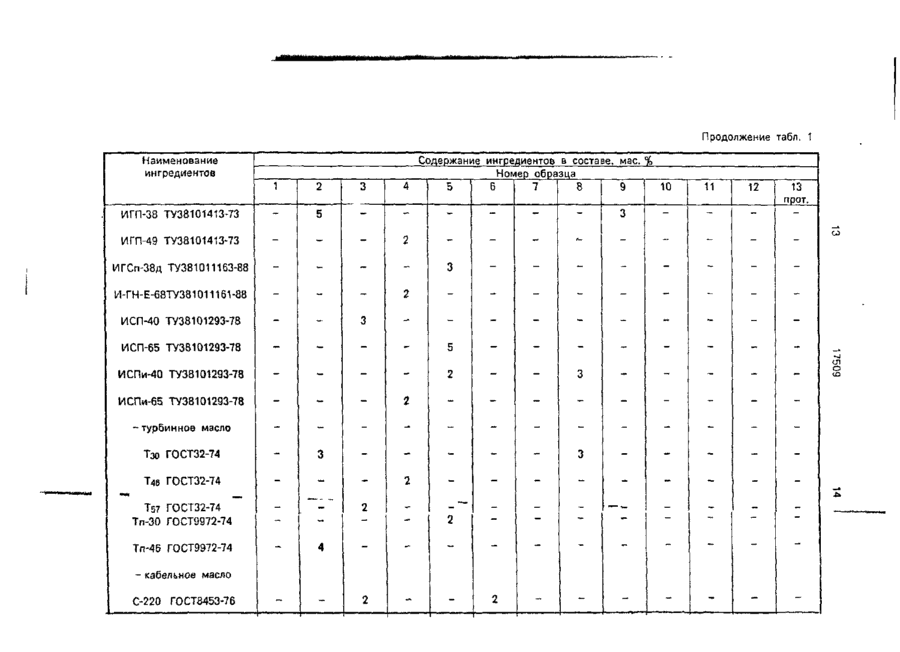

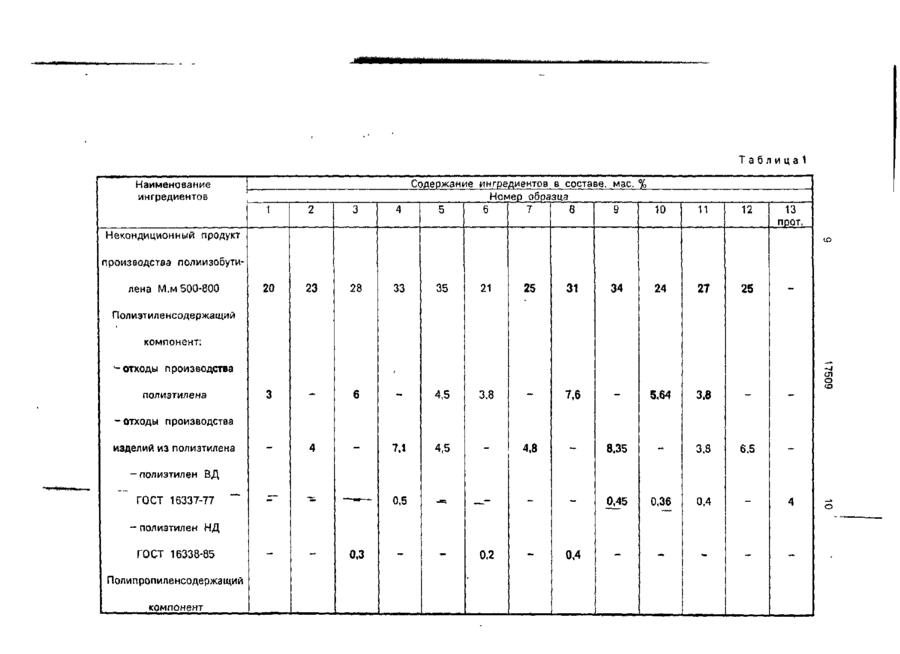

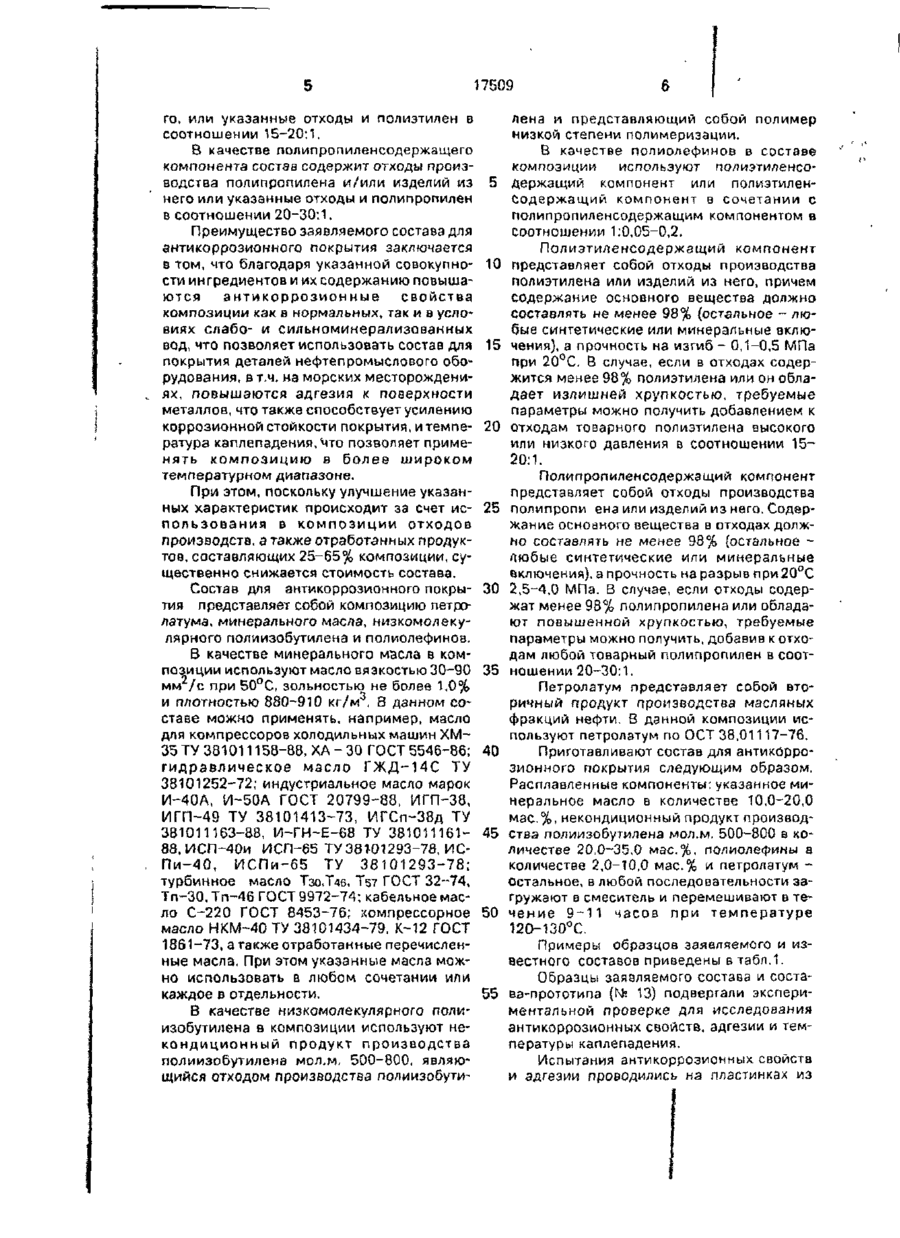

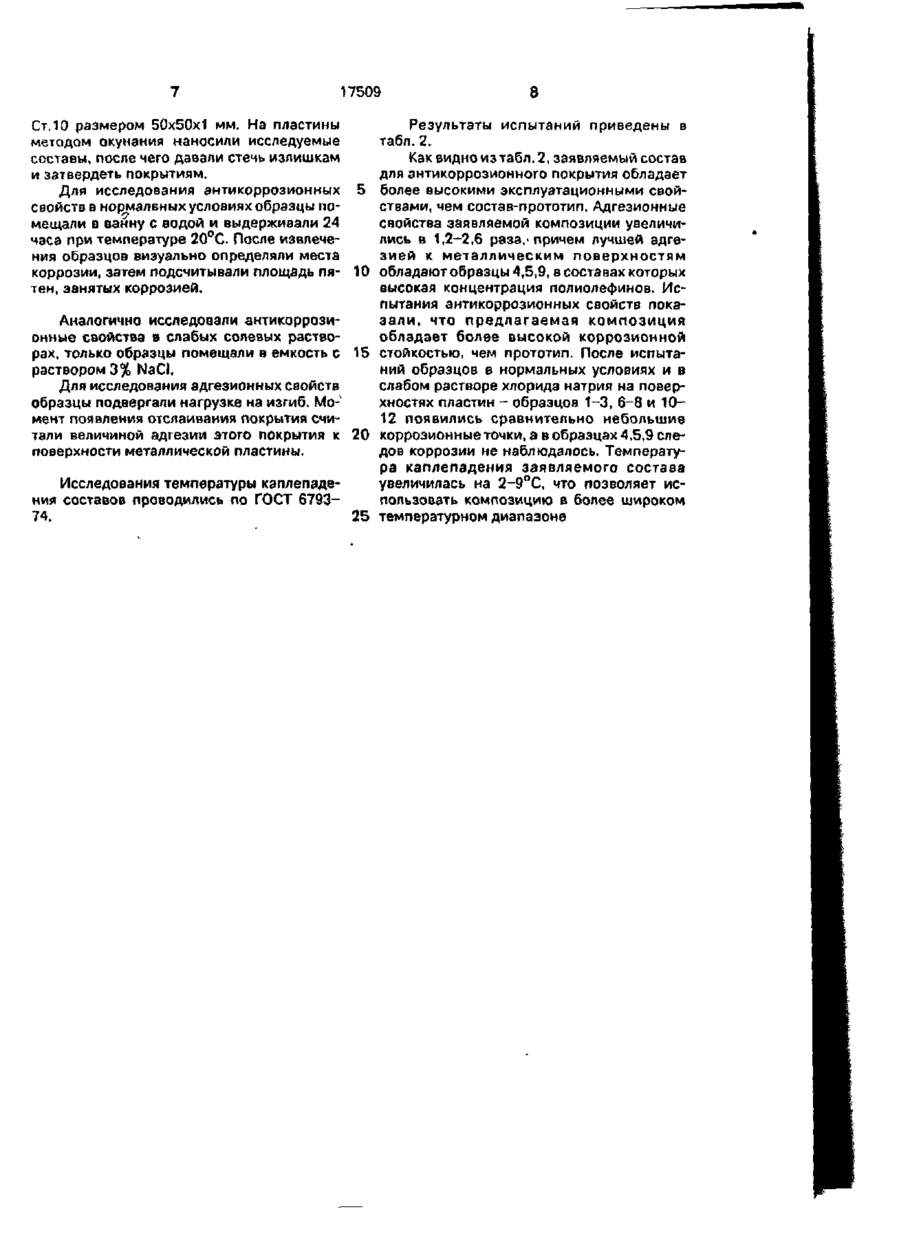

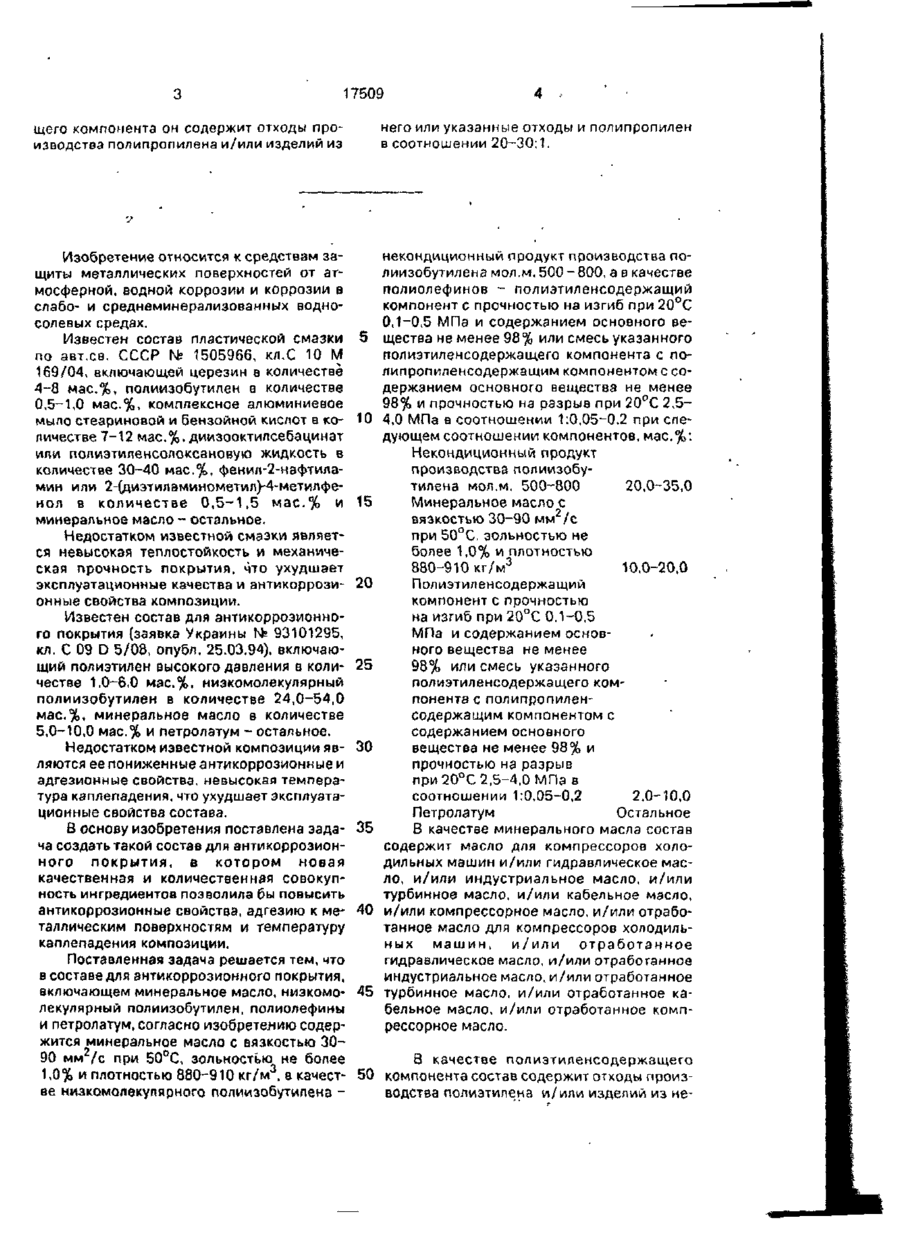

УКРАЇНА (19) У _ А о і ) I ОЗ) (51)6 С 09 D 5/08 ДЕРЖАВНЕ ПАТЕНТНЕ ВІДОМСТВО ОПИС ДО ПАТЕНТУ НА ВИНАХІД без проведення експертизи по суті на підставі Постанови Верховної Ради України Г* 3769-ХИ від 23 XII. 1993 р. Публікується в редакції заявника (54) СКЛАД ДЛЯ АНТИКОРОЗІЙНОГО ПОКРИТТЯ 1 (21)95052520 • ', (22)26.05.95 (24) 06,05.97 (46)31.10.97. Бюл. №5 (47)06.05.97 (72) Сущенко Ігор Віталісвич, Яценко Олексій Михайлович (73) Сущенко Ігор ВІталІєвич (UA), Яценко Олексій Михайлович (UA) (57) 1. Состав для антикоррозионного покрытия, включающий минеральное масло, низкомолекулярный полиизобутилен, полиолефины и петролатум, о т л и ч а ю щ и й с я тем, что он содержит минеральное масло с вязкостью 30-90 мм /с при50°С, зольностью не более 1,0% и плотностью 880-910 кг/м 3 , в качестве низкомолекулярного полиизобутилена - некондиционный продукт производства полиизобутилена мол.м. 500-800, а в качестве полиолефинов - полиэтиленсодержащий компонент с прочностью на изгиб при 20°С 0,1-0,5 МПа и содержанием основного вещества не менее 98% или смесь указанного полиэтиленсодержащего компонента с полипропиленсодержащим компонентом с содержанием основного вещества не менее 98% и прочностью на разрыв при 20°С 2,54,0 МПа в соотношении 1:0,05-0,2 при следующем соотношении компонентов, мас.%; Некондиционный продукт производства полиизобутилена мол.м. 500-800 20,0-35,0 Минеральное масло с вязкостью 30-90 мм /с при 50°С, зольностью не более 1,0% и плотностью ! 880-910 кг/м 3 10,0-20,0 Полиэтиленсодержащий компонент с прочностью на изгиб при 20°С 0,1-0,5 МПа и содержанием основного веідест. а не менее 98% или смесь указанного полизтиленсодержащего компонента с полипропиленсодержащим компонентом с содержанием основного вещества не менее 98% и прочностью на разрыв при 20°С 2,5-4,0 МПа в соотношении 1:0,0,5-0,2 2,0-10,0 Петролатум Остальное 2. Состав по п.1, о т л и ч а ю щ и й с я тем, что в качестве минерального масла он содержит масло для компрессоров холодильных машин и/или гидравлическое масло, и/или индустриальное масло, и/или турбинное масло, и/или кабельное масло, и/или компрессорное масло, и/или отработанное масло для компрессоров холодильных машин, и/или отработанное гидравлическое масло, и/или отработанное индустриальное масло, и/или отработанное турбинное масло, и/или отработанное кабельное масло, и/или отработанное компрессорное масло. 3. Состав по п . 1 , о т л и ч а ю щ и й с я тем, что в качестве полиэтиленсодержащего компонента он содержит отходы производства полиэтилена и/или изделий из него или указанные отходы и полиэтилен в соотношении 15-20:1. 4. Состав по п . 1 , о т л и ч а ю щ и й с я тем, что в качестве полилропиленсодержа С > %1 ел о 17509 щего компонента он содержит отходы производства полипропилена и/или изделий из него или указанные отходы и полипропилен в соотношении 20-30:1. Изобретение относится к средствам защиты металлических поверхностей от атмосферной, водной коррозии и коррозии в слабо- и среднеминерализованных водносолевых средах. Известен состав пластической смазки по авт.се, СССР 1st 1505966, кл.С 10 М 169/04, включающей церезин в количестве 4-8 мас.%, полиизобутилен в количестве 0,5-1,0 мас.%, комплексное алюминиевое мыло стеариновой и бензойной кислот в количестве 7-12 мас.%. диизооктилсебацинат или полиэтиленсолоксановую жидкость в количестве 30-40 мас.%, фенил-2-нафтиламин или 2-{диэтиламинометил)-4-метилфенол в количестве 0,5-1,5 мас.% и минеральное масло - остальное. Недостатком известной смазки является невысокая теплостойкость и механическая прочность покрытия, что ухудшает эксплуатационные качества и антикоррозионные свойства композиции. Известен состав для антикоррозионного покрытия (заявка Украины № 93101295, кл. С 09 D 5/08, опубл. 25.03.94). включающий полиэтилен высокого давления в количестве 1,0-6,0 мас.%, низкомолекулярный полиизобутилен в количестве 24,0-54,0 мас.%, минеральное масло в количестве 5,0-10,0 мас.% и петролатум - остальное. Недостатком известной композиции являются ее пониженные антикоррозионные и адгезионные свойства, невысокая температура каплепадения. что ухудшает эксплуатационные свойства состава. В основу изобретения поставлена задача создать такой состав для антикоррозионного покрытия, в котором новая качественная и количественная совокупность ингредиентов позволила бы повысить антикоррозионные свойства, адгезию к металлическим поверхностям и температуру каплепадения композиции. Поставленная задача решается тем, что в составе для антикоррозионного покрытия, включающем минеральное масло, низкомолекулярный полиизобутилен, полиолефины и петролатум, согласно изобретеяию содержится минеральное масло с вязкостью 3090 мм2/с при 50°С, зольностью не более 1,0% и плотностью 880-910 кг/м 3 , в качестве низкомолекулярного полиизобутилена некондиционный продукт производства полиизобутилена мол.м. 500-800, а в качестве полиолефинов - полиэтиленсодержащий компонент с прочностью на изгиб при 20°С 0,1-0,5 МПа и содержанием основного еещества не менее 98% или смесь указанного полиэтиленсодержащего компонента с полипропиленсодержащим компонентом с содержанием основного вещества не менее 98% и прочностью на разрыв при 20°С 2,54,0 МПа в соотношении 1:0,05-0,2 при следующем соотношении компонентов, мас.%: Некондиционный продукт производства полиизобутилена мол.м. 500-800 20,0-35,0 Минеральное масло с вязкостью 30-90 мм2/с при 50°С, зольностью не более 1,0% и плотностью 880-910 кг/м 3 10,0-20,0 Полиэтиленсодержащий компонент с прочностью на изгиб при 20°С 0,1-0.5 МПа и содержанием основного вещества не менее 98% или смесь указанного полиэтиленсодержащего компонента с полипропиленсодержащим компонентом с содержанием осноаного вещества не менее 98% и прочностью на разрыв при 20°С 2,5-4,0 МПа в соотношении 1:0,05-0,2 2.0-10,0 Петролатум Остальное В качестве минерального масла состав содержит масло для компрессоров холодильных машин и/или гидравлическое масло, и/или индустриальное масло, и/или турбинное масло, и/или кабельное масло, и/или компрессорное масло, и/или отработанное масло для компрессоров холодильных машин, и/или отработанное гидравлическое масло, и/или отработанное индустриальное масло, и/или отработанное турбинное масло, и/или отработанное кабельное масло, и/или отработанное компрессорное масло. 5 10 15 20 25 30 35 40 45 В качестве полиэтиленсодержащего 50 компонента состав содержит отходы производства полиэтилена и/или изделий из не 17509 го, или указанные отходы и полиэтилен в соотношении 15-20:1. В качестве полипропиленсодержащего компонента состав содержит отходы производства полипропилена и/или изделий из 5 него или указанные отходы и полипропилен в соотношении 20-30:1. Преимущество заявляемого состава для антикоррозионного покрытия заключается s том, что благодаря указанной совокупно- 10 сти ингредиентов и их содержанию повышаются антикоррозионные свойства композиции как в нормальных, так и а условиях слабо- и сильноминерализованных вод, что позволяет использовать состав для 15 покрытия деталей нефтепромыслового оборудования, в т.ч. на морских месторождениях, повышаются адгезия к поверхности металлов, что также способствует усилению коррозионной стойкости покрытия, и темпе- 20 ратура каплепадения.'что позволяет применять композицию в более широком температурном диапазоне. При этом, поскольку улучшение указанных характеристик происходит за счет ис- 25 пользования в композиции отходов производств, а также отработанных продуктов, составляющих 25-65% композиции, существенно снижается стоимость состава. Состав для антикоррозионного покры- 30 тия представляет собой композицию петролатума, минерального масла, низкомолекулярного полиизобутилена и полиолефинов. В качестве минерального масла в композиции используют масло вязкостью 30-90 35 мм /с при 50°С, зольностью не более 1,0% и плотностью 880-910 кг/м 3 . В данном составе можно применять, например, масло для компрессоров холодильных машин ХМ35 ТУ 381011158-88, ХА - 30 ГОСТ 5546-86; 40 гидравлическое масло ГЖД-14С ТУ 38101252-72; индустриальное масло марок И-40А, И-50А ГОСТ 20799-88, ИГП-38, ИГП-49 ТУ 38101413-73, ИГСл-38д ТУ 381011163-88, И-ГН-Е-68 ТУ 381011161- 45 88,ИСП-40и ИСП-65 ТУ 38Т01293-78, ИСПи-40, ИСПи-65 ТУ 38101293-78; турбинное масло Тзо.Т-че, Т57 ГОСТ 32-74, Тп-30, Тп-46 ГОСТ 9972-74; кабельное масло С-220 ГОСТ 8453-76; компрессорное 50 масло НКМ-40 ТУ 38101434-79, К-12 ГОСТ 1861-73, а также отработанные перечисленные масла. При этом указанные масла можно использовать в любом сочетании или каждое в отдельности, 55 В качестве низкомолекулярного полиизобутилена в композиции используют некондиционный продукт производства полиизобутиленв мол,м, 500-800, являющийся отходом производства полиизобути и представляющий собой полимер низкой степени полимеризации. В качестве полиолефинов в составе композиции используют полиэтиленсодержащий компонент или полизтиленСодержащий компонент в сочетании с полипропиленсодержащим компонентом в Соотношении 1:0,05-0,2. По л и эти л енсо держащий компонент представляет собой отходы производства полиэтилена или изделий из него, причем содержание основного вещества должно составлять не менее 98% (остальное - любые синтетические или минеральные включения), а прочность на изгиб - 0,1-0,5 МПа при 20°С. В случае, если в отходах содержится менее 98% полиэтилена или он обладает излишней хрупкостью, требуемые параметры можно получить добавлением к отходам товарного полиэтилена высокого или низкого давления в соотношении 1520:1. Полипропиленсодержэщий компонент представляет собой отходы производства полипропи єна или изделий из него. Содержание основного вещества в отходах должно составлять не менее 98% (остальное любые синтетические или минеральные включения), а прочность на разрыв при20°С 2,5~4.0 МПа. В случае, если отходы содержат менее 98% полипропилена или обладают повышенной хрупкостью, требуемые параметры можно получить, добавив к отходам любой товарный полипропилен в соотношении 20-30:1. Петролатум представляет собой вторичный продукт производства масляных фракций нефти. В данной композиции используют петролатум по ОСТ 38,01117-76. Приготавливают состав для антикоррозионного покрытия следующим образом. Расплавленные компоненты: указанное минеральное масло в количестве 10,0-20,0 мас-.%, некондиционный продукт производствэ полиизобутилена мол.м. 500-800 в количестве 20,0-35,0 мас.%, полиолефины в количестве 2,0-10,0 мас.% и петролатум остальное, в любой последовательности загружают в смеситель и перемешивают в течение 9-11 часов при температуре 12О-13О°С. Примеры образцов заявляемого и известного составов приведены в табл.1. Образцы заявляемого состава и составэ-прототипа (№ 13) подвергали экспериментальной проверке для исследования антикоррозионных свойств, адгезии и температуры каплепадения. Испытания антикоррозионных свойств и адгезии проводились на пластинках из 17509 8 Ст.10 размером 50x50x1 мм. На пластины Результаты испытаний приведены в методом окунания наносили исследуемые табл. 2. составы, после чего давали стечь излишкам Как видно из табл. 2, заявляемый состав и затвердеть покрытиям. для антикоррозионного покрытия обладает Для исследования антикоррозионных 5 более высокими эксплуатационными свойсвойств в норгмалвных условиях образцы поствами, чем состав-прототип. Адгезионные мещали а ванну с водой и выдерживали 24 свойства заявляемой композиции увеличичаса при температуре 20°С После извлечелись в 1,2-2,6 раза,-причем лучшей адгения образцов визуально определяли места зией к металлическим поверхностям коррозии, затем подсчитывали площадь пя- 10 обладают образцы 4,5,9, в составах которых тен, занятых коррозией. высокая концентрация полиолефинов. Испытания антикоррозионных свойств показали, что предлагаемая композиция Аналогично исследовали антикоррозиобладает более высокой коррозионной онные свойства в слабых солевых растворах, только образцы помещали в емкость с 15 стойкостью, чем прототип. После испытаний образцов в нормальных условиях и в раствором 3% NaCI, слабом растворе хлорида натрия на поверДля исследования адгезионных свойств хностях пластин - образцов 1-3, 6-8 и 10образцы подвергали нагрузке на изгиб. Мо12 появились сравнительно небольшие мент появления отслаивания покрытия считали величиной адгезии этого покрытия к 20 коррозионные точки, а в образцах 4,5,9 слеповерхности металлической пластины. дов коррозии не наблюдалось. Температура каплепадения заявляемого состава Исследования температуры кэплепадеувеличилась иа 2-9°С, что позволяет использовать композицию в более широком ния составов проводились по ГОСТ 679325 температурном диапазоне 74. Таблица! 1 2 3 Содержание ингредиентов в составе, мае. % Номер образца 7 4 6 8 9 5 10 20 23 28 33 Наименование ингредиентов 11 12 13 прот. 27 25 Некондиционный продукт производства полиизобутилена М.м 500-800 35 21 25 31 34 24 Полиэтиленсодержащий компонент: *- отходы производства І U1 о 6 3 полиэтилена 4,5 3,8 7,6 5,64 3.8 7,1 4,5 4,8 8.35 3,8 6,5 0,5 -ж 0^45 0,36 0,4 4 0,4 СО -отходы производства изделий из полиэтилена 4 - полиэтилен ВД ГОСТ 16337-77 . ~ —~ - полиэтилен НД ГОСТ 16338-85 Полипропипенсодержащий компонент 0,3 0,2 о Продолжение табл. 1 Наименование ингредиентов 1 2 3 1 4 Содержание ингредиентов в составе, мае. % Номер образца 7 9 5 6 8 10 11 12 13 прот. 1,44 - отходы производства полипропилена 0.5 -отходы производства 1.2 0.95 ••и • изделий из полипропилена - полипропилен 0/Г 0,38 0.5 -: 0.02 0,76 0,05 0,06 ТУ 6-05-1105-78 0,04 Минеральное масло 8 - масло для компрессоров холодильных машин ХМ-35 ТУ 381011158-88 2 4 ХА-30 ГОСТ 5546-86 10 3 - гидравлическое масло 5 И-40А ҐОСТ20799-88 И-50А ҐОСТ20799-88 5 ГЖД-14С ТУ38101252-72 3 - индустриальное масло 2 — 3 14 2 ел Продолжение табл. 1 Наименование ингредиентов 1 2 3 Содержание ингредиентов в составе, мае. % Номер образца 4 6 7 5 8 9 10 ИГП-38 TY38101413-73 _ 5 ИГП-49 TY38101413-73 2 ИГСп-38д ТУ381011163-88 3 И-ГН-Е-68ТУ381011161-88 2 _ ИСП-40 ТУ38101293-78 3 ИСП-65 ТУ38101293-78 ИСПи-40 ТУ38101293-78 ИСПи-65 ТУ38101293-78 -турбинное масло Тзо ГОСТ32-74 11 12 3 13 прот. _ 5 2 3 2 3 3 Т46 ГОСТ32-74 2 Т57 ГОСТ32-74 Тп-30 ГОСТ9972-74 * 2 Тл-46 ГОСТ9972-74 4 2 2 2 _ - кабельное масло С-220 ГОСТ3453-76 ел о Продолжение табл. 1 Наименование ингредиентов 1 2 3 Содержание ингредиентов в составе, мае. % Номер образца 4 5 6 7 8 9 10 11 • - компрессорное масло НКМ-40 ТУ38101434-79 3 К-12 ГОСТ1861-73 3 -. 13 прот. 2 1 Отработанное минеральное масло -для компрессоров холоо ю дильных машин - 8 3 ГЖД-14С ТУ38101252-72 - индустриальное масло 5 19 И-40А ГОСТ20799-88 -турбинное масло 5 5 8 Тзо ГОСТ32-74 5 8 — _ — 5 — — — ХА-30 ГОСТ5546-86 - Гидравлическое масло - кабельное масло С-220 ГОСТ8453-76 • Продолжение табл. 1 2 3 Содержание ингредиентов в составе, мае. % Номер образца 4 7 5 6 8 9 10 *7 55 53 49 37 61 53 41 Наименование ингредиентов 11 12 13 прот. 46 54,5 49 - компрессорное масло К-12 ГОСТ1861-73 Петролатум 62 36,4 52,5 * ОСТ38.01117-76 Низкомолекулярный поли-4 СП О изобутилен М. м.1200-2300 СТП152307.02.97-87 _ 39 Таблица Наименование показателей 1 2 3 4 5 Ном^р образца 7 6 8 9 10 11 12 2 13 5 5 5 5 5 5 5 5 5 Адгезионная прочность, Па 1,5x105 1,9x105 2,4хЮ 5 2,9x10 3,4х10 2,2x10 2,4хЮ 2,8хЮ 5 2,9хЮ 2,5хЮ 2,6x10 2,5хЮ 1,ЗхЮ Антикоррозионные свойства. % к площади поверхности 0,07 0,009 0,02 0,01 0.02 0.9 0,05 0,05 - в нормальных условиях 0,1 0,2 - в слабых солевых растворах 0,06 0,03 0,06 0,15 0,05 (3 % NaCi} 2,2 0.1 0,1 4,8 1.3 Температура каплепадения, 94 96 98 95 90 92 93 94 98 94 95 95 99 °С 00 17509 "іорядник мовлення 4236 Техред М.Моргентал Коректор М Самборська Тираж Підписне Державне патентне відомство України. 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м Ужгород, вул Гагаріна, 101
