Збірно-розбірний стелаж

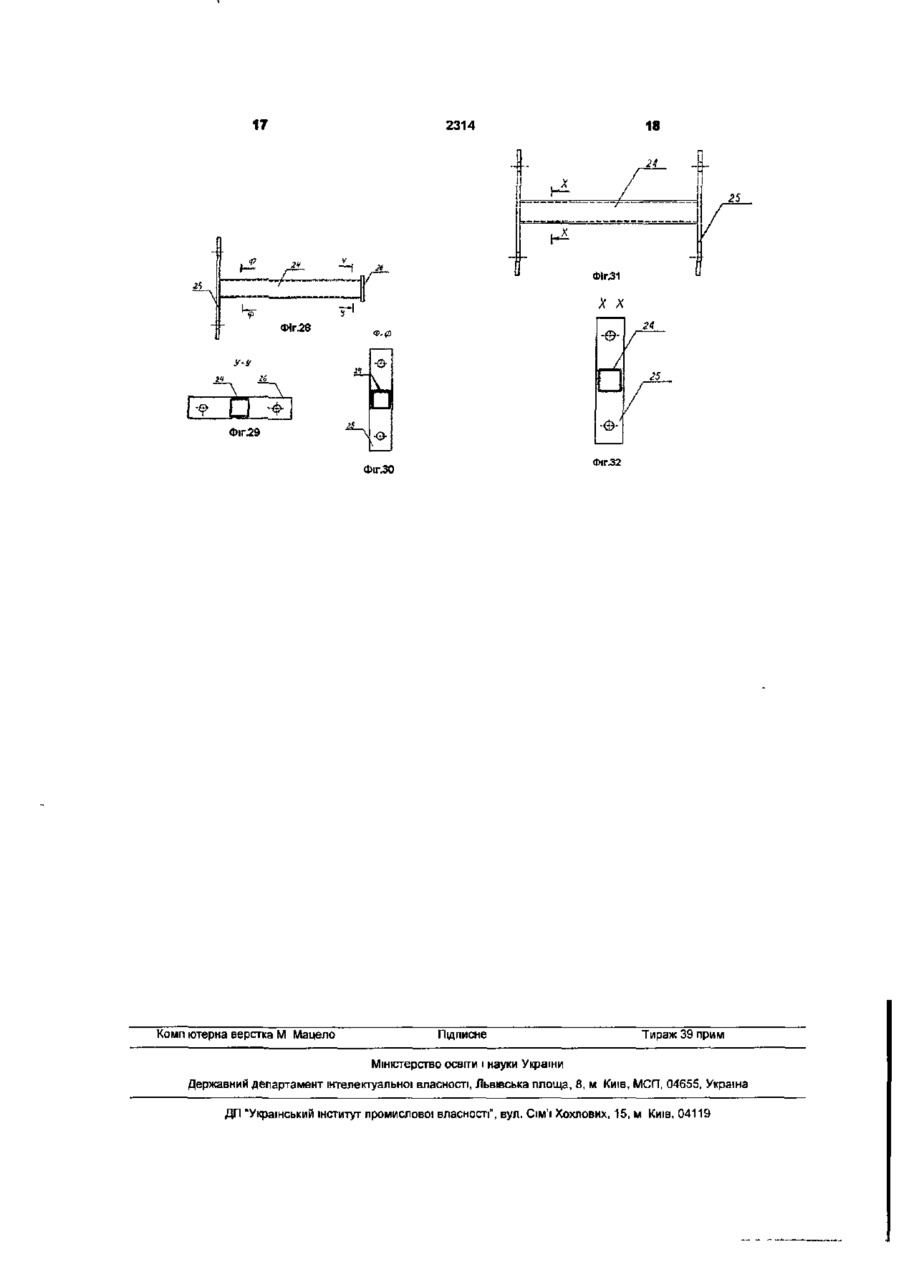

1. Збірно-розбірний стелаж, що містить стояки, щонайменше дві поздовжні балки, які простягаються горизонтально і з'єднані зі стояками за допомогою засобів кріплення, поперечки та укосини, які попарно зв'язують стояки в поперечному напрямку, по всій своїй довжині стояки мають перфоровані отвори, зокрема, для розміщення засобів кріплення, основи стояків обладнані опорними пластинами з отворами під анкерні болти для кріплення до підлоги, який відрізняється тим, що стояки, балки, поперечки та укосини виконані з П-подібного швелера з холодногнутого металевого листа, при цьому стояк являє собою один Пподібний швелер, а балка - один або два Пподібних швелера, зварених між собою вздовж з утворенням в поперечному перерізі коробчато'і структури, у якої нижня та верхня стінки є, по суті, дві полиці П-подібного швелера, зварені внапусток, на кінцях має зачіпки (праву і ліву) з щонайменше двома зубцями, стояки мають два ряди перфорованих поздовжніх отворів, у які встановлюються зубці зачіпок та один ряд, розташований посередині між поздовжніми отворами, круглих перфорованих отворів для засобів додаткового кріплення, причому кожний стояк оснащений вушками, кожне вушко виконане у вигляді Пподібного швелера з холодногнутого металевого листа, привареного основою до стояка, з отворами у полицях для кріплення поперечок та укосин за допомогою кріпильних деталей. 2. Стелаж за п. 1, який відрізняється тим, що кожна пара стояків у поперечному напрямку забезпечена щонайменше одним полозом у вигляді гнутого 2-подібного профілю, закріпленого на кронштейнах за допомогою гвинтового кріплення, кронштейни мають зачіпки з зубцями, встановленими у поздовжніх отворах стояка, при цьому по лоззя розташовані один проти одного на однаковій відстані від підлоги з одного боку або одночасно з обох боків стояка, балки закріплені тільки на верхніх кінцях стояків, а стелаж оснащений додатковими укосинами, виконаними з П-подібного швелера з холодногнутого металевого листа, кожна на обох кінцях має серги, один кінець додаткової укосини за допомогою серги та кріпильних деталей закріплений на верху стояка в круглих його отворах, а інший кінець з сергою призначений для закріплення до круглих отворів протилежного по діагоналі стояка суміжного паралельного стелажа 3. Стелаж за п. 2, який відрізняється тим, що він з одного поздовжнього боку оснащений обмежувачами для запобігання падіння вантажу з полоззя, виконаними у вигляді укосин з П-подібного швелера з холодногнутого металевого листа, укосини закріплені за допомогою кріпильних деталей в круглих отворах пари стояків 4. Стелаж за п. 1, який відрізняється тим, що він оснащений посилювальними елементами, кожен з яких забезпечений переднім та заднім упорами для встановлення на балки, та покриттям, укладеним на посилювальні елементи і виконаним з металевого листа або деревиностружкової плити (ДСП), з утворенням таким чином полиці для зберігання різнотипної продукції" без ПІДДОНІВ 5. Стелаж за п. 4, який відрізняється тим, що задній упор загнутий уверх для запобігання переміщення покриття. 6 Стелаж за п. 4, який відрізняється тим, що посилювальний елемент розміщений врівень з установочною площиною упор-балка 7. Стелаж за п 4, який відрізняється тим, що посилювальний елемент розміщений нижче установочної площини упор-балка. 8 Стелаж за будь-яким із пп. 1-7, який відрізняється тим, що він забезпечений стяжками, один кінець стяжки закріплений за допомогою кріпильних елементів на стояку, а другий призначений для кріплення до стіни або до стояка суміжного паралельного стелажа. СО CM 2314 Запропонована корисна модель стосується складського устаткування, зокрема стелажів, що призначені для складування та зберігання вантажів, штучної різнотипної продукції, як тарної, так і безтарної, з піддонами та без піддонів. З рівня техніки відомий стелаж, який містить колони та полки (А.С.СРСР №847986, М. Кп. А47В96/00, 1981). Колони зв'язані між собою горизонтальними стяжками та розтяжками з талрепами, колона виконана з двох з'єднаних розкосами віток - сортаментних прокатних швелерів, в нижній частині колони є основа, також сортаментний швелер Полки стелажа виконані із сортаментних швелерів і зтягнуті шпильками через отвори в колоні. Недоліком відомого стелажа є його значна громіздкість через використання сортаментного прокату (швелерів), відсутність можливості регулювання експлуатаційних параметрів стелажа, що знижує його експлуатаційні та споживчі якості. З рівня техніки відомий стелаж, який містить дві пари стояків та балки - опори для вантажу, які простягаються горизонтально у поздовжньому напрямку і навішені на стояки за допомогою засобів кріплення - скоб та болтів. Передня частина стояків по всій довжині має два ряди отворів, що приймають кріпильні засоби (скоби) балок. Це дозволяє монтувати балки на різних рівнях стелажа по його висоті. Основи стояків забезпечені опорними пластинами з отворами під анкерні болти для кріплення стояків до підлоги Стелаж містить поперечки та укосини, які з'єднують пару стояків в поперечному напрямку. Стояк являє собою один або два катаних сталевих швелерних елемента (в останньому випадку швелери зварені по довжині) з прямокутним майже закритим профілем Поперечки та укосини виконані із такого самого катаного швелерного профілю (Патент США 4088229, М. Кл. А47В57/04, 1978), Цей стелаж має кращі експлуатаційні якості, ніж попередній, але його конструктивне виконання має ряд недоліків, які призводять до недостатньої можливості здійснення швидкого складання та розбирання стелажа: багато часу потребує кріплення балок до стояків, стаціонарність кріплення поперечок та укосин, яка також зменшує елементну модульність стелажа. Крім того, виконання стояків, поперечок та укосин зі згаданого матеріалу та профілю спричиняє переобтяження конструкції стелажа. Все вищевказане призводить до занадто ускладненої технології виготовлення та збирання-розбирання стелажа. Завданням пропонованої* корисної моделі є створення такого стелажа, в якому спрощення технологи виготовлення стелажа, високий коефіцієнт модульності його конструктивних елементів поєднується з високими експлуатаційними та споживчими якостями стелажа Поставлене завдання вирішується тим, що в збірно-розбірному стелажі, який містить стояки, щонайменше дві поздовжні балки, які простягаються горизонтально і з'єднані зі стояками за допомогою засобів кріплення, поперечки та укосини, які попарно зв'язують стояки в поперечному напрямку, по всій своїй довжині стояки мають перфоровані отвори, в тому числі для розміщення засобів кріплення, основи стояків обладнані опор ними пластинами з отворами під анкерні болти для кріплення до підлоги, згідно з пропонованою корисною моделлю, стояки, балки, поперечки та укосини виконані з П-подібного швелера з холодногнутого металевого листа, при цьому стояк являє собою один П-подібний швелер, а балка один або два П-подібних швелера, зварених між собою вздовж з утворенням в поперечному перерізі коробчастої структури, у якої нижня та верхня стінки є, по суті, дві полиці П-подІбного швелера, зварені внапусток, стояки мають два ряди перфорованих поздовжніх отворів та один ряд, розташований посередині між поздовжніми отворами, круглих перфорованих отворів, а кожна балка на кінцях має по зачіпці з щонайменше двома зубцями , встановленими в поздовжні перфоровані отвори стояків, причому стояки оснащені вушками, кожне вушко виконане у вигляді П-подібного швелера з холодногнутого металевого листа, привареного основою до стояка, з отворами у полицях для кріплення поперечин та укосин за допомогою кріпильних деталей, причому стояки оснащені вушками, кожне вушко виконане у вигляді Пподібного швелера з холодногнутого металевого листа, привареного основою до стояка, з отворами у полицях для кріплення поперечин та укосин за допомогою кріпильних деталей Крім того, кожна пара стояків у поздовжньому напрямку забезпечена щонайменше одним полозом у вигляді гнутого Z-подібного профіля, закріпленого за допомогою гвинтового кріплення на кронштейнах, кронштейни мають зачіпки з зубцями, встановленими у поздовжніх отворах стояка, при цьому полоззя розташовані один проти одного на однаковій відстані від підлоги з одного боку або одночасно з обох боків стояка, балки закріплені тільки на верхніх кінцях стояків, стелаж оснащений додатковими укосинами у вигляді П-подібного швелера з холодногнутого металевого листа, які мають на обох кінцях серги, один кінець додаткової укосини за допомогою серги та кріпильних деталей закріплений на верху стояка в круглих його отворах, а інший кінець з сергою призначений для закріплення до круглих отворів протилежного по діагоналі стояка суміжного паралельного стелажа Крім того, стелаж з одного поздовжнього боку оснащений обмежувачами переміщення полоззя в поперечному напрямку, виконаними у вигляді укосин з П-подібного швелера з холодногнутого металевого листа, укосини закріплені за допомогою кріпильних деталей в круглих отворах пари стояків. Крім того, стелаж оснащений посилювальними елементами, кожен з яких забезпечений переднім та заднім упорами для встановлення на балки, та покриттям, укладеним на посилювальні елементи t виконаним з металевого листа або деревиностружковоі плити (ДСП), з утворенням таким чином полиці для зберігання різнотипної продукцм без ПІДДОНІВ. Одним виконанням посилювального елемента є те, що задній упор загнутий уверх для запобігання переміщення покриття Ще одним виконанням посилювального елемента є те, що він розміщений врівень з установо 2314 чною площиною упор-балка. Іншим виконанням посилювального елемента є те, що він розміщений нижче установочно! площини упор-балка Крім того, стелаж забезпечений стяжками, один кінець стяжки закріплений за допомогою кріпильних елементів до стояка, а другий призначений для кріплення до стіни або до стояка суміжного паралельного стелажа. Завдяки запропонованому конструктивному виконанню стелажа, згідно з п.1 формули, вдається значно спростити технологію виготовлення стелажа за рахунок застосування майже для всіх конструктивних елементів стелажа уніфікованого матеріалу і профілю, а саме П-подібного швелера з холоднокатаного металевого листа. Запропонована конфігурація балок, стояків забезпечує значну структурну жорсткість без суттєвого підвищення ваги стелажа. Запропоноване виконання елементів, що закріплюють балки та полоззя на стояках, а саме зачіпки з зубцями, що встановлюються в поздовжні отвори стояків, дозволяє просто, легко та надійно перевстановлювати балки та полоззя, збирати, розбирати стелаж. Запропонована конструкція дозволяє завантажувати та зберігати палетні (на піддонах) вантажі та безпалетні (без ПІДДОНІВ) товари, тобто штучний різнотипний товар, дозволяє утворювати стелаж типу "вїздний" - для можливості розвозу та встановлення вантажів автонавантажувачем. Поперечини, укосини, додаткові укосини, стяжки, упори та обмежувачі переміщення полоззя та покриття швидко встановлюються при збиранні стелажа та забезпечують надійність конструкції стелажа, безпеку користування ним. Все це значно підвищує експлуатаційні характеристики та споживчі якості стелажа. Запропонований збірно-розбірний стелаж пояснюється кресленнями, де; на фіг. 1 - зображено стелаж палетний, вид є аксонометрії; на фіг.2 - вид А фіг. 1 (стелаж збоку); на фіг.З - зображено стояк (вид спереду); на фіг.4 - зображено стояк (вид збоку); на фіг.5 - зображено поперечний переріз Б-Б фіг.З; на фіг.6 - зображено поперечний переріз В-В фіг.З, на фіг.7 - зображена балка з зачіпками одношвелерна (вид спереду), на фіг.8 - зображено вид Г фіг.7 (вид збоку), на фіг.9 - зображено вид Д фіг 7 (вид зверху); на фіг. 10 - зображено поперечний переріз Е-Є Фіг.7; на фіг. 11 - зображена балка з зачіпками двошвелерна (вид спереду); на фіг. 12 - зображено вид И фіг. 11 (вид збона фіг.13 - зображено вид К фіг.11 (вид зверху); на фіг. 14 - зображено поперечний переріз Л-Л на фіг. 15 - зображено етап установлення балок з зачіпками в стояки, вид в аксонометрії; на фіг.16 - зображено стелаж "в'їздний", вид в аксонометрії; 6 на фіг.17 - зображено поперечний переріз ММфіг.16; на фіг. 18 - зображено стелаж безпалетний, вид в аксонометрії; на фіг. 19 - зображено посилювальний елемент з упорами, задній упор загнутий уверх (вид спереду); на фіг.2О - зображено вид Н фіг.19 (фид зверху); на фіг.21 - зображено поперечний переріз 0-0 фіг.19; на фіг 22 - зображено посилювальний елемент з упорами, елемент встановлено врівень з установчою площиною упор-балка (вид спереду); на фіг 23 - зображено вид П фіг.22 (вид зверху), на фіг.24 - зображено поперечний переріз Р-Р фіг 22; на фіг.25 - зображено посилювальний елемент з упорами, елемент встановлено нижче установчої площини упор-балка (вид спереду); на фіг.26 - зображено вид С фіг.25 (вид зверху); на фіг.27 - зображено поперечний переріз Т-Т фіг.25; на фіг.28 - зображено стяжку з платинами, кріплення до стіни {вид спереду); на фіг.29 - зображено переріз У-У фіг.28; на фіг ЗО - зображено поперечний переріз Ф-Ф фіг.28, на фіг.31 - зображено стяжку з платиками, кріплення до сусіднього стелажа (вид спереду); на фіг.32 - зображено поперечний переріз Х-Х фіг.31. Збірно-розбірний стелаж складається зі стояків 1, зв'язаних в поздовжньому горизонтальному напрямку поздовжніми балками 2, поперечок 3 та укосин 4, що попарно зв'язують стояки 1 в поперечному напрямку. Основи стояків 1 забезпечені опорними пластинами 5 товщиною не менше Змм з отворами під клиноподібні анкерні болти 6 для кріплення стояків 1 до підлоги Опорні пластини 5 приварені до основ стояків. Для кріплення поперечок 3 та укосин 4 до стояків 1 останні оснащені вушками 7, виконаними з П-подібного швелера з холодногнутого металевого листа, привареного основою до стояка 1 з певним шагом (не менше 800мм), з отворами 8 в полицях під болти Стояк 1, балка 2, поперечки 3 та укосини 4 виконані з Пподібного швелера з холоднокатаного металевого листа Стояки 1 виконані з одного П-подібного швелера, а балки 2 виконані або з одного Пподібного швелера, або з двох П-подібних швелерів, зварених між собою вздовж, з утворенням при цьому в поперечному перерізі коробчастої структури, у якої нижня та верхня стінки є, по суті, зварені внапусток дві полиці П-подібного швелера. Товщина металевого листа для стояка 1 становить не менше 1.5мм, для балки 2 - не менше 2 5мм. Стояки 1 мають по всій довжині перфорацію з поздовжніх - у два ряди - отворів 9 і з круглих отворів 10 - в один ряд посередині між поздовжніми. До КІНЦІВ кожної балки 2 приварені зачіпки 11 з зубцями 12, їх щонайменше два, й балки 2 закріплені на стояках 1 встановленням зубців 12 до упора у ВІДПОВІДНІ ПОЗДОВЖНІ отвори 9 стояків 1. Зачіпки з зу 2314 бцями виконані із металевого листа товщиною не менше Змм. Розміри і товщина опорних пластин 5, розміри зачіпок з зубцями варіюються в залежності від навантаження, висота профіля балки не менше 80мм, розмір полиці - не менше 40мм. Для утворення так званого "в'їздного" стелажа балки 2 закріплені тільки на верху стояків 1, а на проміжних рівнях на стояках 1 попарно в поперечному напрямку стелажа встановлені полоззя 13. Полоззя 13 являють собою Z-подібний гнутий профіль, закріплений гвинтовим кріпленням на кронштейнах 14. Кронштейни 14 оснащені зачіпками 15 із зубцями 16, подібними до вище описаних, які встановлені у відповідні поздовжні отвори 9 стояків 1. Полоззя 13 встановлені один проти друга на одній відстані від підлоги з одного або одночасно з обох боків стояка 1. Для підвищення стійкості стелаж оснащений додатковими укосинами 17, виконаними з П-подібного швелера з холодногнутого металевого листа, додаткова укосина 17 на обох кінцях має серги 18, один кінець укосини 17 закріплений на верху стояка 1 за допомогою серги 18 та кріпильних деталей в круглих його отворах 10, інший кінець укосини 17 з сергою 18 призначений для кріплення до круглих отворів стояка суміжного паралельного стелажа. Для запобігання падіння вантажу з полоззя 13 та забезпечення жорсткості в напрямку, поперечному напрямку завантаження, з одного поздовжнього боку стелажа передбачені обмежувачі 19, виконані у вигляді укосин з П-подібного швелера з холодногнутого металевого листа, укосини закріплені за допомогою кріпильних деталей в круглих отворах 10 пари стояків. При утворенні "палетного" або "безпалетного" стелажа, тобто стелажа для вантажів на піддонах або стелажа для штучних товарів без ПІДДОНІВ, на ВІДПОВІДНИХ рівнях стояків 1 закріплені тільки балки 2. При цьому для утворення безпалетного стелажа між балками 2 додатково встановлені посилювальні елементи 20, кожний елемент виконаний з прямокутної труби, розміром 28х25мм, товщиною стінки 2мм Посилювальний елемент 20 забезпечений двома привареними до труби упорами - переднім 21 та заднім 22 у вигляді кутиків, які вкладаються полицями на балки 2. На посилювальні елементи 20 вкладено покриття 23, виконане з 8 деревиностружкової плити (ДСП) або металевого листа. Для запобігання переміщення покриття 23 задній упор 22 загнуто уверх під кутом 90°. Посилювальний елемент 20 може бути встановлений врівень з установочною площиною упор-балка, може бути розміщений нижче вказаної площини. Для покращення умов навантажування конструктивних елементів стелажа, для більш рівномірного розподілу навантаження від полиць на стояки, для підвищення надійності роботи стелажа, останній забезпечений стяжками 24 Стяжки 24 виконуються з труб квадратного перерізу розміром не менше 25х25мм з товщиною стінки 1,5мм, мінімальна довжина - 100мм, та двох платиків 25 та 26 з металевого листа з отворами під кріпильні деталі. Кріплення стелажа до стінки здійснюється за допомогою дюбелей (не показано), при утворенні стелажного комплексу стяжки 24 встановлюються між стояками суміжних паралельних стелажів. Усі конструктивні елементи стелажа можуть бути пофарбовані емаллю, зокрема емаллю ПФ115, або можуть бути виконані з порошковим покриттям. Виготовлення та збирання пропонованого стелажа пояснюється на прикладі "палетного "стелажа. Стелаж встановлюється й збирається наступним чином. На підлозі збираються два стояки 1 в бокову раму Стояки 1 з'єднуються поперечками З та укосинами 4 за допомогою болтів (шпильок) через отвори вушок 7. До основ стояків 1 зазделегідь приварені 1 опорні пластини 5 з отворами під анкерні болти. Таким чином збираються дві бокові рами. Ставлять дві бокові рами у вертикальне положення по місцю встановлення стелажа, утримують їх. З'єднують праву та ліву бокові рами балками 2 за допомогою зачіпок 11 з зубцями 12. Для цього необхідно продіти зубці 12 зачіпок 11 в поздовжні отвори 9 стояка 1 та опустити донизу до повної посадки зубців 12 до упора. Стелаж закріплюють на фундаменті підлоги, встановлюючи та цементуючи анкерні болти в опорній пластині 5. Запропонований стелаж має високі експлуатаційні та споживчі якості, стелаж є модульною одиницею, за допомогою якої можна швидко і просто утворити стелажні комплекси різної' конфігурації. 2314 Фіг 2 12 2314 11 Фіг.5 Фіг 9 ФіГб 13 14 2314 Bug И в /2 f *, А Фіг.11 Вив К ФігЛЗ ФІГ.12 А-А •Г.14 ФІГ.16 М-М Фіг.17 2314 15 25 24 2 16 11 Zi и 20 ±L О Фіг.19 T Фіг.25 і 20 Фіг.26 7-7 л> EZH Фіг.24 17 18 2314 4г —і л_ Ф1г31 7 24 Фіг.28 ^ л. \ Фіг29 •£> і м Si Фіг.32 Фіг.30 Комп ютерна верстка М Мацело Підписне Тираж 39 прим Міністерство освгти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул. Сім'ї Хохлових, 15, м Київ, 04119
