Ємкість для текучих матеріалів та заготовка для неї
Формула / Реферат

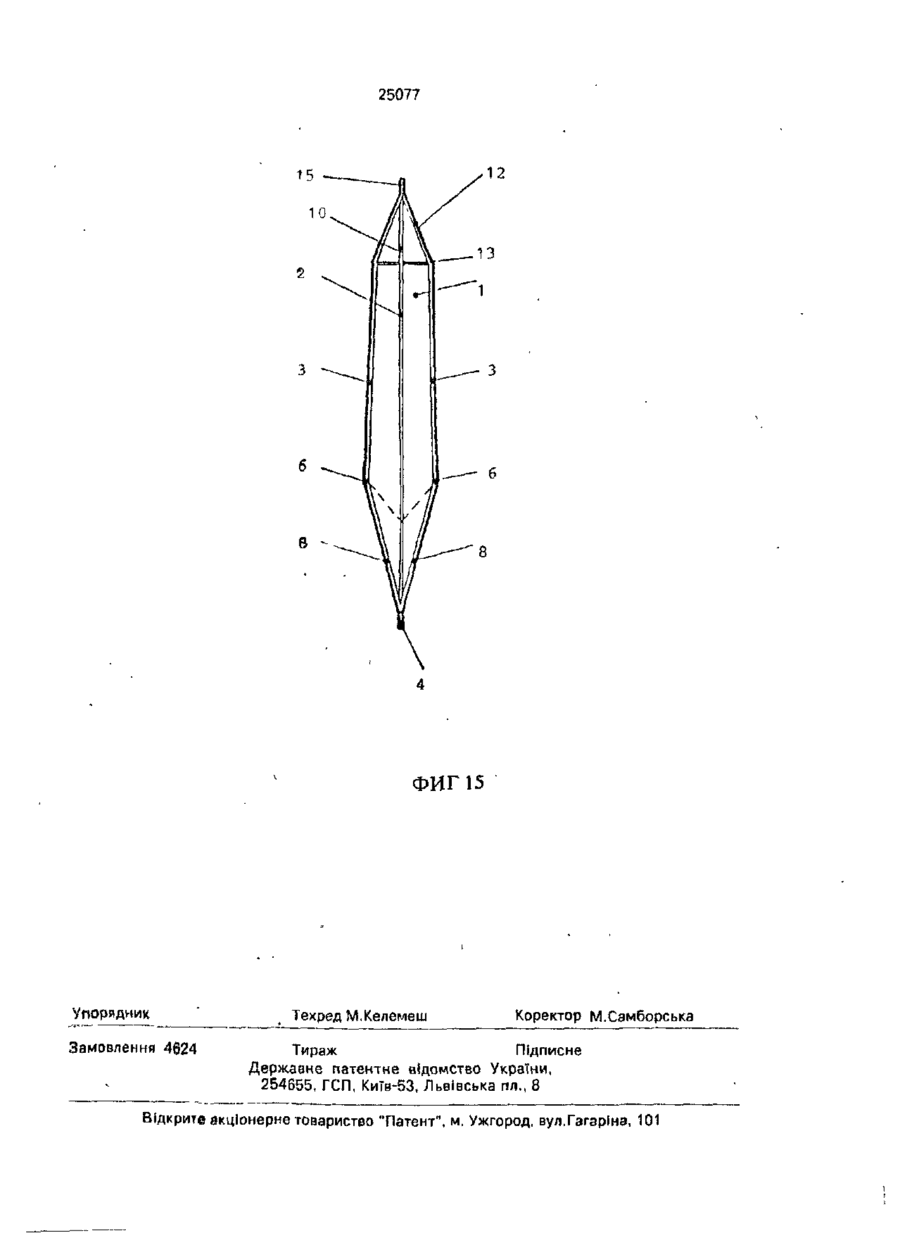

1. Емкость для текучих материалов, включающая корпус с закрывающимся отверстием, состоящий из основания и четырех боковых поверхностей, которые стыкуются друг с другом по четырем боковым кромкам, и с поверхностью основания, отличающаяся тем, что поверхность основания состоит из четырех частей, соединенных между собой в виде крыши.
2. Емкость по п. 1, отличающаяся тем, что каждая из частей основания ограничена кромкой а части размещены так что две первые противолежащие боковые кромки образуют в их нижних конечных точках нижние кромки, первая из которых с соответствующей боковой кромкой составляет угол менее 90°, причем первые нижние кромки пересекаются друг с другом в центральной точке, размещенной в центре поперечного сечения емкости а вторые противолежащие боковые кромки образуют в их нижних конечных точках вторые нижние кромки, расположенные с пересечением в центральной точке лежащей в центре поперечного сечения, причем уровень размещения нижних конечных точек вторых боковых кромок размещен выше уровня размещения центральной точки, при этом первые и вторые боковые кромки размещены с образованием третьих нижних кромок отходящих от нижних конечных точек первых и вторых боковых кромок.
3. Емкость по п. 1 или 2, отличающаяся тем, что первые боковые кромки и/или первые нижние кромки образованы посредством сварки.
4. Емкость по п. 1, отличающаяся тем, что отверстие выполнено с выступающей наружу шейкой имеющей наружную резьбу.
5. Емкость по пп. 1 и 4, отличающаяся тем, что шейка приварена.
6. Емкость по одному из пп. 4 и 5 отличающаяся тем, что отверстие закрыто элементом выполненным с уменьшенной толщиной стенки и/или из другого материала.
7. Емкость по одному из пп. 1, 6, отличающаяся тем, что две противолежащие боковые стенки соединены между собой с образованием в вершине свободных участков.
8. Емкость по одному из пп. 1-7, отличающаяся тем, что стенки емкости выполнены из бумаги или из бумаги, покрытой полиэтиленом, или из алюминия, покрытого полиэтиленом, или из многослойной структуры из бумаги, алюминия и/или полиэтилена.

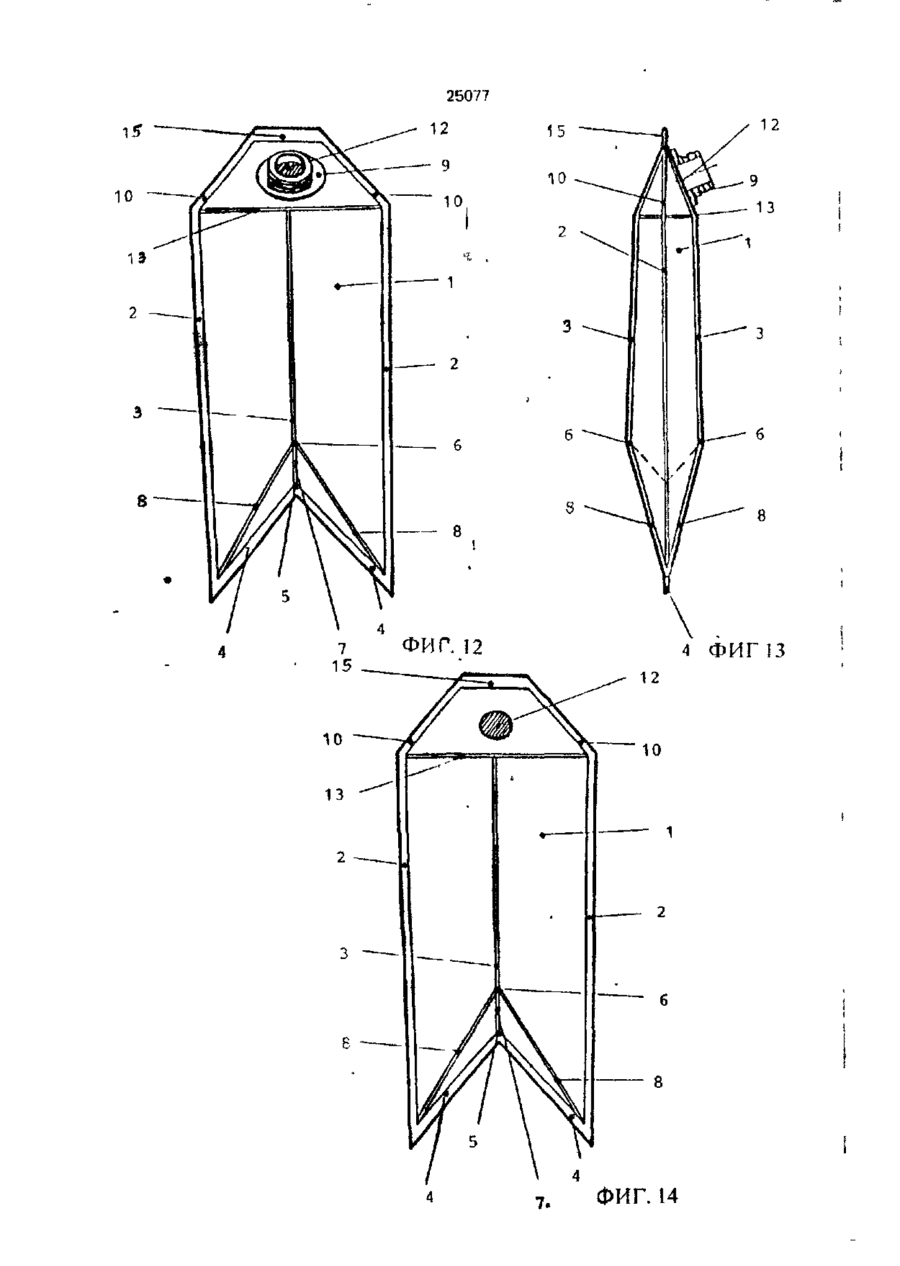

9. Заготовка для емкости для текучих материалов включающая пластину с линиями перегиба с образованием боковых поверхностей корпуса и крышки с закрывающимся отверстием, отличающаяся тем, что пластина образована четырьмя граничащими друг с другом боковыми поверхностями и примыкающими к соответствующим двум лежащим рядом боковым поверхностям поверхностями крышек, причем от каждой внешней боковой кромки и средней линии соответственно проходят вовнутрь две нижние кромки в форме стрелы с образованием двух фальцевых линий, стрелообразно проходящих внутри стрелообразных нижних кромок.
10. Заготовка по п. 9, отличающаяся тем, что внешние боковые кромки и/или средняя линия, и/или нижние кромки получены путем сварки.
11. Заготовка по п. 10, отличающаяся тем, что отверстие выполнено с выступающим наружу горлышком, имеющим наружную резьбу.
12. Заготовка по п. 11, отличающаяся тем, что горлышко приварено к кромке отверстия.
13. Заготовка по одному из пп.11 и 12, отличающаяся тем, что она снабжена элементом для закрывания отверстия, выполненным с уменьшенной толщиной стенки и/или из другого материала.
14. Заготовка по одному из пп.10-13, отличающаяся тем, что она имеет две зоны, размещенные на ее верхнем конце для образования свободных участков.
15. Заготовка по одному из пп.10-14, отличающаяся тем, что боковые поверхности выполнены из бумаги или из бумаги, покрытой полиэтиленом, или из алюминия, покрытого полиэтиленом, или из многослойной структуры из бумаги, алюминия и/или полиэтилена.
Текст
1 Емкость для текучих материалов, включающая корпус с закрывающимся отверстием, состоящий из основания и четырех б о к о в ы х п о в е р х н о с т е й , которые стыкуются друг с другом по четырем боковым кромкам, и с поверхностью основания, о т л и ч а ю щ а я с я тем, что поверхность основания состоит из четырех частей, соединенных между собой в виде крыши 2 Емкость по п 1, о т л и ч а ю щ а я с я тем, что каждая из частей основания ограничена кромкой а части размещены так что две первые противолежащие боковые кромки образуют в их нижних конечных точках нижние кромки, первая из которых с соответствующей боковой кромкой составляет угол менее 90°, причем первые нижние кромки пересекаются друг с другом в центральной точке, размещенной в центре попер е ч н о г о с е ч е н и я е м к о с т и а вторые противолежащие боковые кромки образуют в их нижних конечных точках вторые нижние кромки, расположенные с пересечением в центральной точке лежащей в центре поперечного сечения, причем уровень размещения нижних конечных точек вторых боковых кромок размещен выше уровня размещения центральной точки, при этом первые и вторые боковые кромки размеще ны с образованием третьих нижних кромок отходящих от нижних конечных точек первых и вторых боковых кромок 3 Емкость по п 1 или 2. о т л и ч а ю щ а я с я тем, что первые боковые кромки и/или первые нижние кромки образованы посредством сварки 4 Емкость п о п 1 , о т л и ч а ю щ а я с я тем. что отверстие выполнено с выступаю щей наружу шейкой имеющей наружную резьбу 5 Емкость по пп 1 и 4, о т л и ч а ю щ ая с я тем, что шейка приварена 6 Емкость по одному из пп 4 и 5 о т л и ч а ю щ а я с я тем, что отверстие закрыто элементом выполненным с уменьшенной толщиной стенки и/или из другого материала 7 ЁМКОСТЬ по одному из пп 1 6, о т л ич а ю щ а я с я тем, что две противолежащие боковые стенки соединены между собой с образованием в вершине свободных участков 8 Емкость по одному из пп 1-7, о т л и ч а ю щ а я с я тем, что стенки емкости выполнены из бумаги или из бумаги, покрытой полиэтиленом, или из алюминия, покрытого полиэтиленом, или из многослойной структуры из бумаги, алюминия и/или полиэтилена 9 Заготовка для емкости для текучих материалов включающая пластину с линиями перегиба с образованием боковых поверхностей корпуса и к р ы ш к и с закрывающимся отверстием, о т л и ч а ю щаяся тем, что пластина образована четырьмя граничащими друг с другом боковыми поверхностями и примыкающими к соответствующим двум лежащим рядом боковым поверхностям поверхностями крышек, причем от каждой внешней боковой кромки и средней линии соответственно с > ел о о 25077 проходят вовнутрь дає нижние кромки в форме стрелы с образованием двух фальцевых линий, стрелообразно проходящих внутри стрелообразных нижних кромок. 10. Заготовка по п,9, о т л и ч а ю щ а я с я тем. что внешние боковые кромки и/или средняя линия, и/или нижние кромки получены путем сварки. 11. Заготовка по п.10, о т л и ч а ю щ а я с я тем, что отверстие выполнено с выступающим наружу горлышком, имеющим наружную резьбу. 12. Заготовка по п.11, о т л и ч а ю ща яс я тем, что горлышко приварено к кромке отверстия. 13. Заготовка по одному из пп.11и 12, о т л и ч а ю щ а я с я тем, что она снабжена элементом для закрывания отверстия, выполненным с уменьшенной толщиной стенки и/или из другого материала. Изобретение относится к емкости для• текучих материалов, включающей корпус с закрывающимся отверстием, состоящий из основания и четырех боковых поверхностей, которые стыкуются друг с другом по 5 четырем боковым кромкам, и с поверхностью основания. Кроме того, изобретение относится к заготовке для такой емкости. Известна емкость, имеющая в исходном состоянии четыре боковые поверхности, ко- 10 торые стыкуются друг с другом по четырем боковым кромкам. При складывании емкость имеет в целом шесть боковых кромок, две из которых проходят внутри четырех остальных внешних кромок. В полусложен- 15 ном состоянии поверхность основания имеет чрезвычайно сложную форму. В целом она состоит из девяти частичных поверхностей. В основу изобретения поставлена зада- 20 ча создать такую емкость для текучих материалов, а также заготовку для нее, в которых бы благодаря оригинальной конструкции основания, удалось бы достичь большой наполняемости и практически полного выдав- 25 ливания содержимого, что позволяет, в конечном итоге, расширить функциональные возможности этой емкости одновременно с обеспечением достаточно простого процесса ее изготовления. 30 Поставленная задача решается тем, что в емкости для текучих материалов, включающей корпус с закрывающимся отверстием, состоящий из основания и четырех боковых поверхностей, которые стыкуются друг с 35 другом по четырем боковым кромкам, и с поверхностью основания, согласно изобре тению, поверхность основания состоит из четырех частей, соединенных между собой в виде крыши, Предложенная емкость сохраняет свою основную форму и после выдавливания содержимого. По-прежнему имеются четыре боковые поверхности, которые стыкуются друг с другом ho четырем боковым кромкам, и по-прежнему поверхность основания состоит из четырех частей, соединенных между собой в виде крыши. За счет такого выполнения емкость способна как принять большое количество наполняющего материала, так и полностью выдавить его наружу. Поэтому емкость особенно пригодна для приема пастообразного материала, например, томатного концентрата. В описанном выше состоянии емкость имеет относительно большой объем, так что она обладает относительно большой наполняемостью, Одновременно емкость дает возможность полностью выдавить содержимое. В вариантах выполнения каждая из частей основания может быть ограничена кромкой, а части размещены так, что две первые противолежащие боковые кромки образуют в их нижних конечных точках нижние кромки, первая из которых с соответствующей боковой кромкой составляет угол менее 90°, причем первые нижние кромки пересекаются друг с другом в центральной точке, размещенной в центре поперечного сечения емкости, а вторые противолежащие боковые кромки образуют в их нижних конечных точках вторые нижние кромки, расположенные с пересечением в центральной 14. Заготовка по одному из пп,10-13, о т л и ч а ю щ а я с я тем, что она имеет две зоны, размещенные на ее верхнем конце для образования свободных участков. 15. Заготовка по одному из пп.10-14, о т л и ч а ю щ а я с я тем, что боковые поверхности выполнены из бумаги или из бумаги, покрытой полиэтиленом, или из алюминия, покрытого полиэтиленом, или из многослойной структуры иа бумаги, алюминия и/или полиэтилена. 25077 точке, лежащей в центре поперечного сечения, причем уровень размещения нижних конечных точек вторых боковых кромок размещен выше уровня размещения центральной точки, при этом первые и вторые боковые кромки размещены с образованием третьих нижних кромок, отходящих от нижних конечных точек первых и вторых боковых кромок При этом целесообразно, чтобы первые боковые кромки и/или первые нижние кромки были образованы посредством сварки Отверстие может быть выполнено с выступающей наружу шейкой, имеющей наружную резьбу, а шейка быть приваренной. Возможно также, чтобы отверстие было закрыто элементом, выполненным с уменьшенной толщиной стенки и/или из другого материала. Две противолежащие боковые стенки, кроме того, могут быть соединены между собой с образованием в вершине свободных участков. И наконец, целесообразно, чтобы стенки емкости были выполнены из бумаги или из бумаги, покрытой полиэтиленом, или из алюминия, покрытого полиэтиленом, или из многослойной структуры из бумаги, алюминия и/или полиэтилена Поставленная задача решается также и тем, что в заготовке для емкости для текучих материалов, включающей пластину с линиями перегиба с образованием боковых поверхностей корпуса и крышки с закрывающимся отверстием, согласно изобретению, пластина образована четырьмя граничащими друг с другом боковыми поверхностями и примыкающими к соответствующим двум лежащим рядом боковым поверхностям поверхностями крышек, причем от каждой внешней боковой кромки и средней линии, соответственно, проходят вовнутрь две нижние кромки в форме стрелы с образованием двух фальцевых линий, стрелообразно проходящих внутри нижних стрелообразных кромок. Из такой заготовки достаточно просто можно получить емкость, согласно изобретению. Внешние боковые кромки и/или средняя линия, и/или нижние кромки могут быть получены путем сварки Возможен вариантом выполнения отверстия с выступающим наружу горлышком, имеющим наружную резьбу При этом горлышко может быть приварено к кромке отверстия. Кроме того, заготовка может быть снабжена элементом для закрывания отверстия, выполненным с уменьшенной толщиной стенки и/или из другого материала. 5 10 15 20 25 30 6 Целесообразно, чтобы она имела две зоны, размещенные на ее верхнем конце для образования свободных участков Дополнительно боковые поверхности могут быть выполнены из бумаги или из бумаги, покрытой полиэтиленом, или из алюминия, покрытого полиэтиленом, или из многослойной структуры из бумаги, алюминия и/или полиэтилена На фиг 1 представлена емкость, согласно изобретению, вид спереди; на фиг.2 - то же, вид сбоку; на фиг 3 - разрез А-А на фиг.1, на фиг 4 - разрез В-В на фиг.1; на фиг.5 - емкость, общий вид; на фиг.6 - заготовка для одного из вариантов выполнения емкости, согласно изобретению, показанного на фиг 1-5. на фиг 7 - основания емкости, общий вид; на фиг.8 - емкость после полного опорожнения ее содержания; на фиг,9 заготовка другого варианта выполнения емкости; на фиг.10 - вид сбоку еще одного варианта выполнения емкости с подсоединенными боковыми стенками; на фиг.11 вид спереди емкости, согласно изобретению, показанной на фиг.10; на фиг.12 - вид спереди другого варианта выполнения емкости, согласно изобретению, на фиг 13 вид сбоку емкости согласно изобретению, показанной на фиг 12; на фиг.14 - вид спереди варианта выполнения емкости, полученной из заготовки, показанной на фиг.9; на фиг. 15 - вид сбоку емкости, согласно изобретению, показанной на фиг 14. Показанная на фиг.1 емкость 1 имеет 35 четыре боковые поверхности, которые стыкуются друг с другом по четырем боковым кромкам, и поверхность основания. Поверхность основания состоит из четырех частей, соединенных в виде крыши друг с другом, 40 которые далее описываются подробнее. Емкость 1 снабжена двумя первыми противолежащими боковыми кромками 2, а также двумя вторыми противолежащими боковыми кромками 3. 45 Общий вид в перспективе основания емкости, согласно изобретению, показанный на фиг.7, дает более четкое представление о строении ее поверхности На всех чертежах все соответствующие друг другу 50 детали снабжены одними и теми же обозначениями, так что эти детали не нужно каждый раз описывать заново. От нижних конечных точек двух первых противолежащих боковых кромок 2 отходит, соответст55 венно, первая нижняя кромка 4, которая с соответствующей боковой кромкой 2, образует угол менее 90°. Так как первые боковые кромки 2 проходят перпендикулярно, то таким образом первые нижние кромки идут вверх. Первые нижние кромки 4 встречают 25077 ся друг с другом в центральной точке 5, которая расположена в центре поперечного сечения (ср.также с фиг.4). Как далее видно из фиг.7, от нижних конечных точек 6 вторых противолежащих 5 боковых кромок 3 отходит соответственно вторая нижняя кромка 7 к указанной центральной точке 5 Нижние конечные точки 6 вторых боковых кромок 3 расположены выше, чем указанная центральная точка 5. Вто- 10 рые нижние кромки 7 отходят, таким образом от нижних конечных точек 6 вниз. Так как нижние конечные точки 6 вторых боковых кромок 3 лежат выше, чем центральная точка 5 и так как также эта цент- 15 ральная точка 5 лежит выше, чем нижние конечные точки первых боковых кромок 2, то принудительно нижние конечные точки 6 вторых боковых кромок 2 лежат выше, чем нижние конечные точки первых боковых 20 кромок 2 Структура по высоте, таким образом, будет следующая: совсем внизу лежат нижние конечные точки первых боковых кромок 2. Несколько выше расположена центральная точка 5 Еще несколько выше 25 лежат нижние конечные точки 6 вторых боковых кромок 3. Далее имеются третьи нижние кромки 8, которые проходят от нижних конечных точек первых боковых кромок 2 к нижним 30 конечным точкам вторых боковых кромок 3, В результате поверхность основания состоит из четырех частей. Каждая из этих частей имеет форму плоского треугольника. Каждая часть поверхности основания огра- 35 ничивается первой нижней кромкой 4, второй нижней кромкой 7 и третьей нижней кромкой 8. Фиг.6 показывает заготовку для изготовления емкости, показанной на фиг. 1-5. 40 Эта заготовка может быть обозначена так же, как развертка или разложения на плоскости. Заготовка состоит из четырех граничащих друг с другом боковых поверхностей и примыкающих соответст- 45 венно'к двум расположенным рядом боковым поверхностям поверхностей крышек, которые образуют соответственно крышу. От каждой внешней боковой кромки 2 и средней линии 2 проходят соответственно в 50 форме стрелки вовнутрь две нижние кромки 4. Далее имеются в каждом случае две фальцевые линии 8 в форме стрелок, которые проходят внутри нижних стрелообразных кромок 4. Для изготовления емкости скла- 55 дывают обе боковые кромки 3. Затем соединяют друг с другом расположенные снаружи боковые кромки 3. Также соединяют друг с другом две соответствующие нижние кромки 4; таким образом, в каждом случае сое 8 динены друг с другом обе нижние средние кромки 4 и обе нижние внешние кромки 4. Благодаря этому возникает затем уже описанная выше поверхность основания. Емкость можно изготовить из бумаги или из покрытого полиэтиленом алюминия.Можно также применять бумагу, покрытую полиэтиленом. Другая возможность состоит в применении многослойной структуры бумага/алюминий/полиэтилен. Эту структуру можно сминать, чтобы выдавить все содержание, например, томатную пасту. На фиг.1-9 видно, что боковые кромки 3 и кромки основания 8 и 7 состоят из фальцев. Эти фальцы можно также называть "кризисными линиями". Фальцы поддерживают основание емкости вытянутым, так, чтобы емкость могла принять большое количество наполняющего материала. Одновременно можно снимать находящееся в емкости содержимое. Таким образом, можно выдавливать даже пастообразный материал, например, томатную пасту. На фиг.4 можно видеть фальцы в горизонтальной проекции. Центральная точка 5 представляет собой точку перекрещивания фальцев; ее можно назвать также "вершиной", как при крыше. Перед боковые кромки 2 и первые нижние кромки 4 свариваются, т.е. получаются путем сварки. Далее емкость 1 снабжается отверстием, которое может закрываться. Отверстие у верхнего конца емкости окружено выступающей наружу шейкой 9 с наружной резьбой. Вместо шейки можно также иметь поперечную сварку. Сваривают также друг с другом верхние наклонные плечи 10. Снабженная резьбой шейка 9 в области зоны 11 приварена к емкости. Фальцы в основании емкости поддерживают емкость "вздутой" и способной сниматься, как тубы для зубной пасты. Благодаря этому обеспечивается большая вместимость емкости. Фиг.8 наглядно демонстрирует, что емкость можно полностью смять, т.е. выдавить, чтобы полностью получить ее содержимое (как, например, зубная паста' или, еще лучше, как томатный концентрат). На фиг.9 показана заготовка (разложение на плоскости) другого варианта выполнения емкости. В этом случае отверстие состоит на участке 12 с пониженной толщиной стенки или из другого материала Далее отверстие предусмотрено на одной из обеих верхних стенках крышки, а не в верхней линии разреза 13 обеих верхних конечных поверхностей 25077 Фиг. 10 показывает вид сбоку еще одного варианта выполнения изобретения. Две противолежащие боковые стенки соединены с соответствующим свободным участком вершин 14. Также обе участка вершины 14 лежат 5 напротив друг друга. Участки вершины 14 служат для того, чтобы их захватывать пальцами для открытия сварного шва 15 емкости. Фиг.11 показывает вид спереди емкости, показанной на фиг.10. 10 Фиг. 12 показывает вид спереди другого варианта выполнения. Здесь находится закрываемое отверстие также в одной из обеих верхних скошенных концевых поверхностей емкости. Внутри горлышка 9 нахо- 15 дится участок 12 с пониженной толщиной стенки или из другого материала, чтобы ее легче было пробить. Первоначально этот участок 12 закрыт. Его можно пробить, чтобы сделать возможным опорожнение емко- 20 сти. С помощью навинчиваемого колпачка, который может навинчиваться на резьбу горлышка 9, емкость после частичного опорожнения можно снова закрыть. Емкость, показанную на фиг.14 и 15, пол- 25 учэют из заготовки, показанной на фиг.9. Изобретение показывает емкость в частном варианте с большой видимой поверхностью и также с большой загружаемостью. Емкость пригодна, предпочтительно, для 30 томатного концентрата и других пастообразных веществ. Емкость имеет привлека 10 тельный внешний вид. Решается проблема применения бумаги для тубов для зубной пасты, тубов с томатами, майонезом и других тубов для пасты. На резьбу замка можно навинтить пробку с острием для пробивания участка 12. Структура основания в виде тюльпана из четырех лепестков позволяет хорошо наполнять емкость в форме стрелы, точнее сказать, в виде стрелообразного хвостовика. В комбинации со скошенными сварными швами на кромках 4, которые имеют наклон относительно основания и сходятся в центральной точке 5, а другим линиям обрамления или фальцам придается новая и оригинальная форма в виде четырехлепесткового тюльпана, которую можно особенно хорошо использовать для получения конструкции, которая предлагает максимальное содержание и максимальное воспринимаемое на прилавках магазинов внешнее оформление. Емкость по изобретению особенно пригодна, чтобы заменить известные до настоящего времени емкости из прессованного алюминия цилиндрической формы Применение более благоприятной по стоимости бумаги становится возможным для изготовления этих емкостей. Новая емкость может более полно раздавливаться, чем известные цилиндрические тубы, она очень экономична и ее можно разрисовывать многоцветными красками простыми способами. А 4 ФИГ. ФИГ .2 25077 6-B ФПГ З 4 ФИП5 ФИ Г б 5 ФИГ 9 25077 14 ФИП 10 ФИПІ! о о 7 ФИГ 12 4 ФИГ 13 15 7. ФИГ. 14 25077 в ФИГ 15 Упорядник Замовлення 4624 Техред М.Келемеш Коректор М.Сэмборська Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
