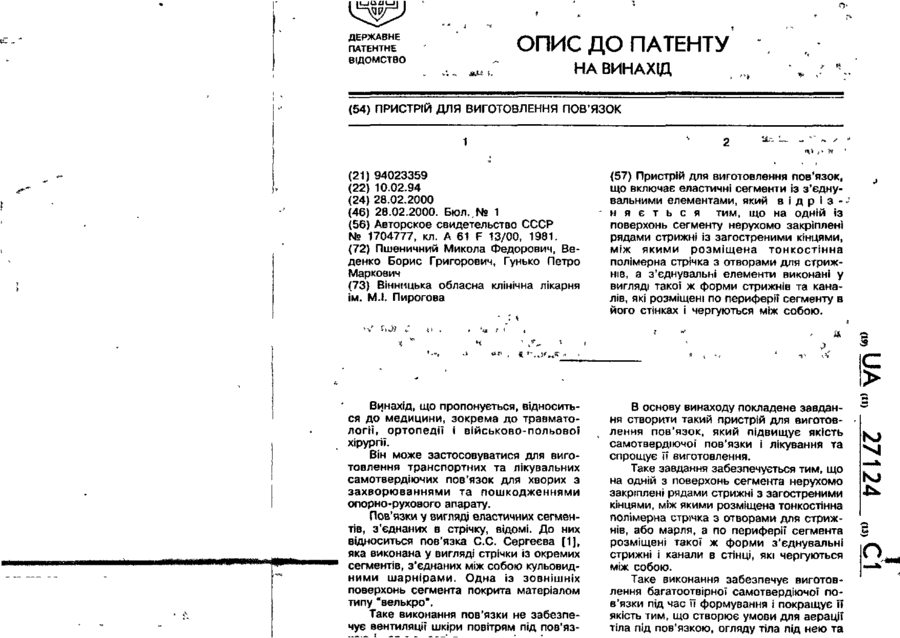

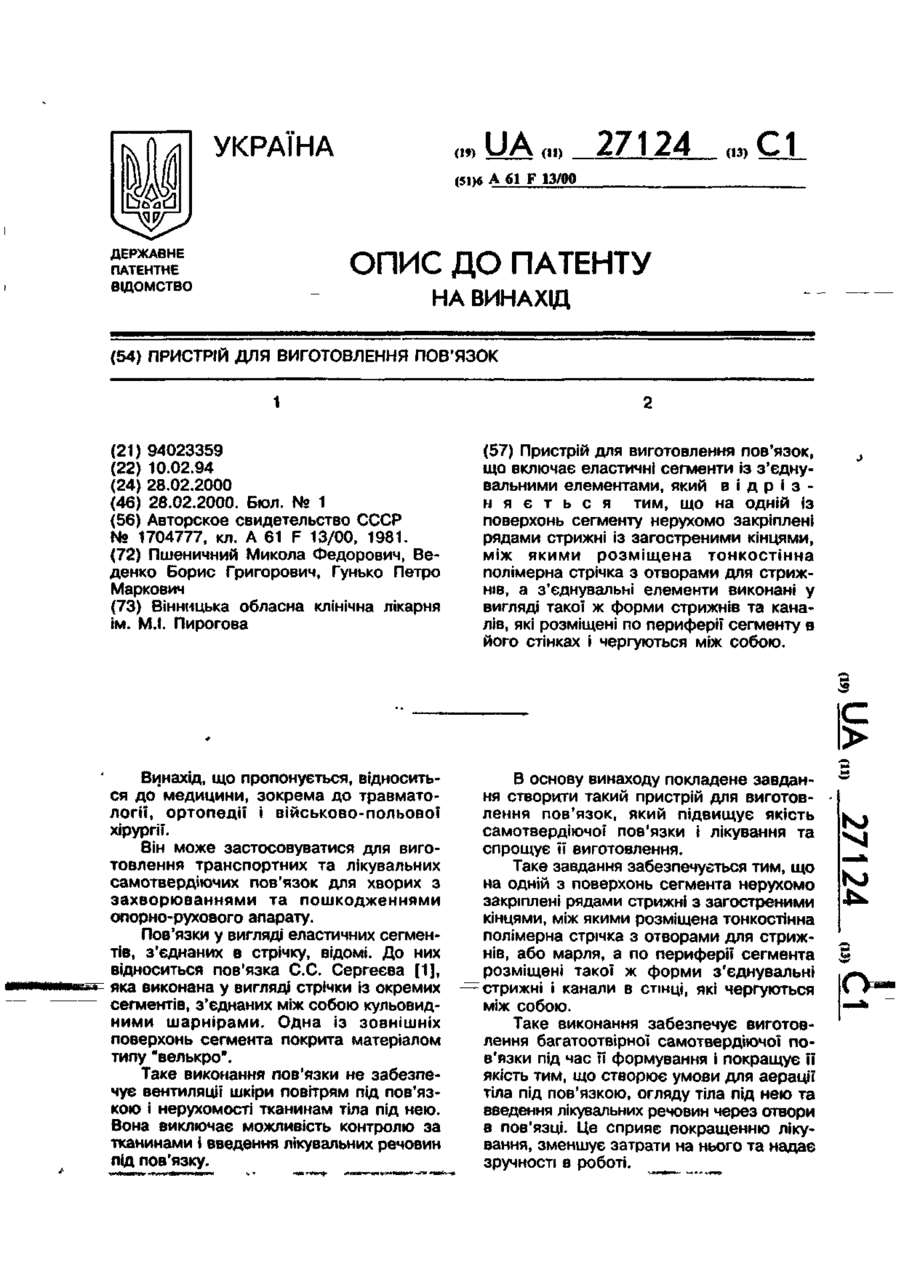

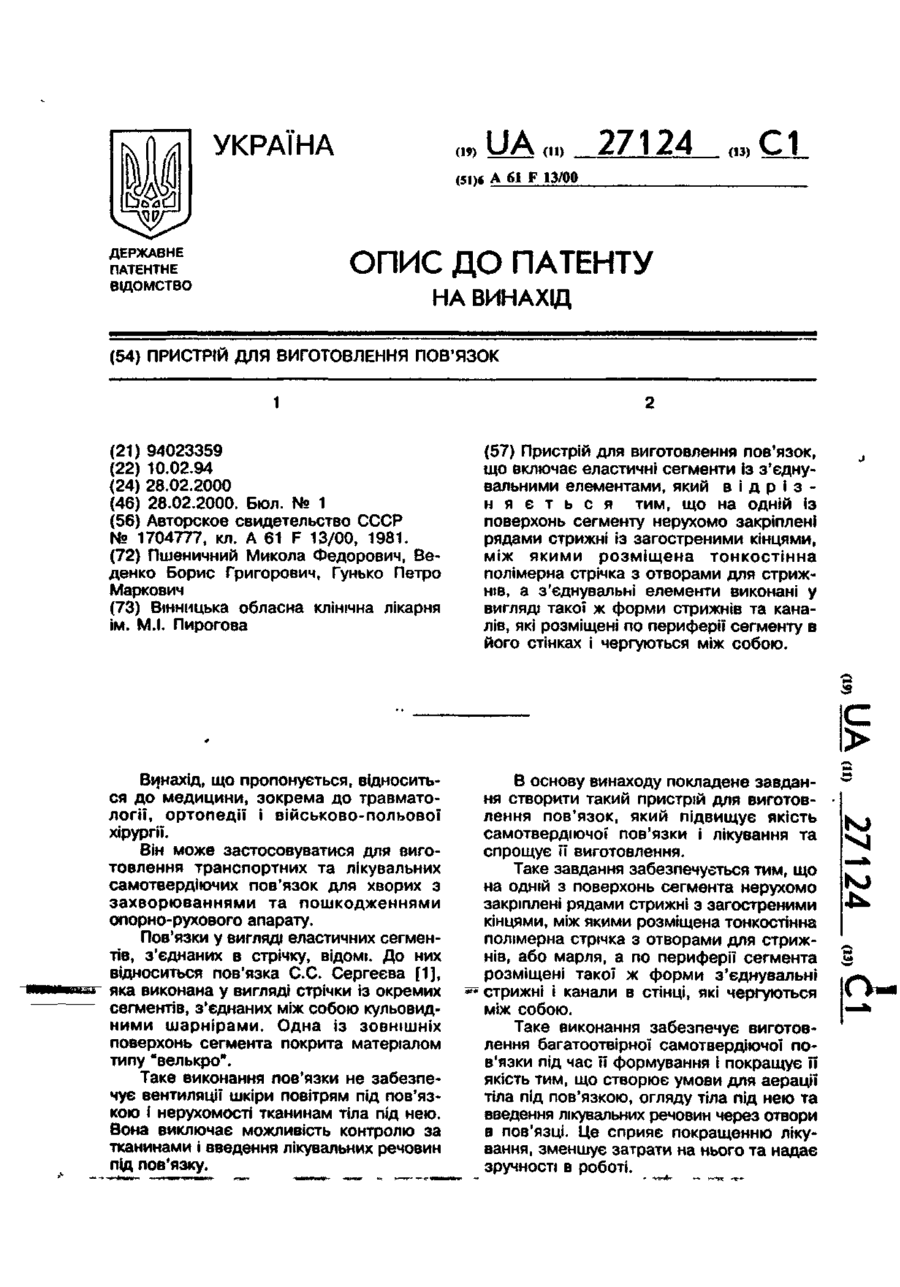

Пристрій для виготовлення пов’язок

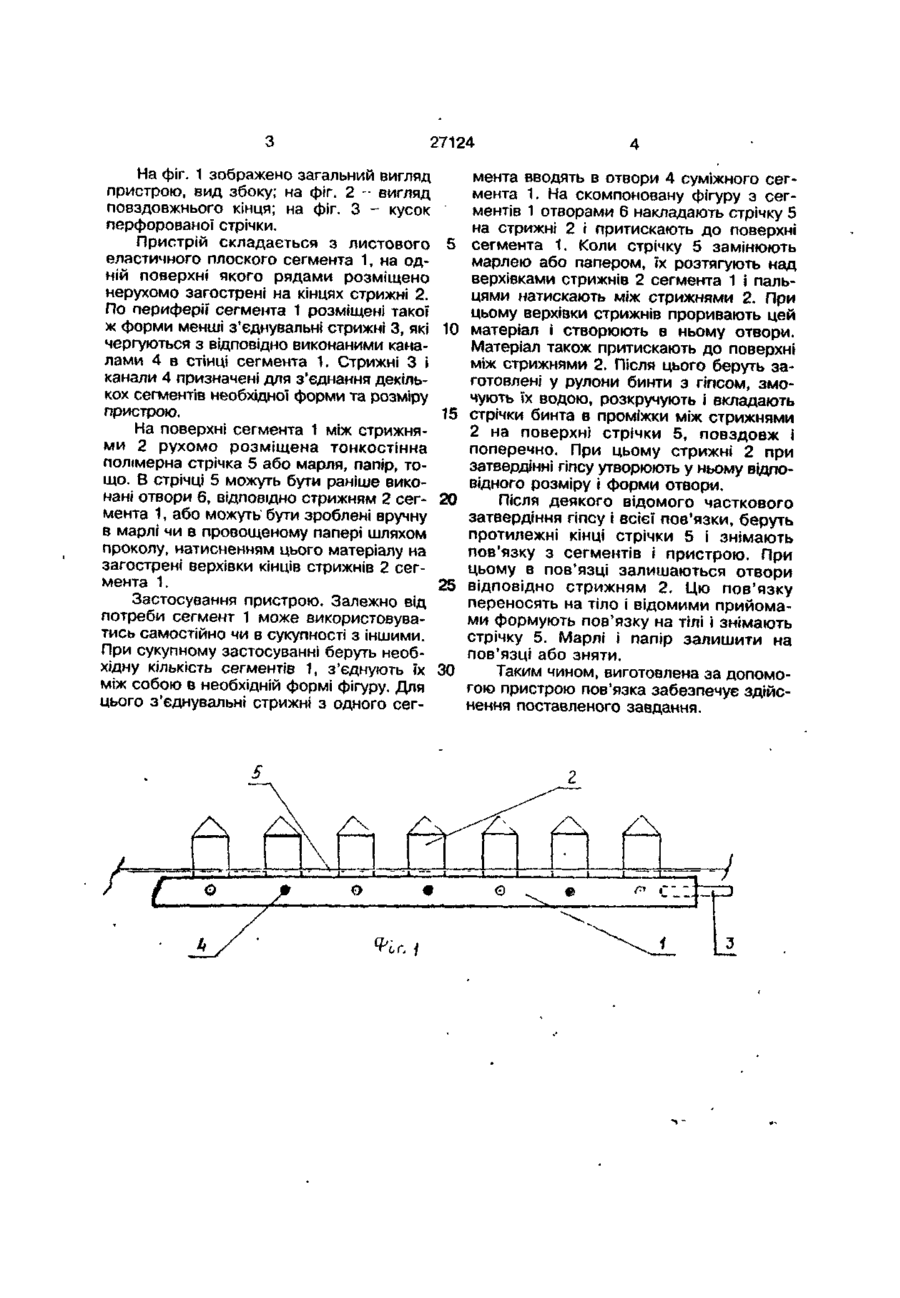

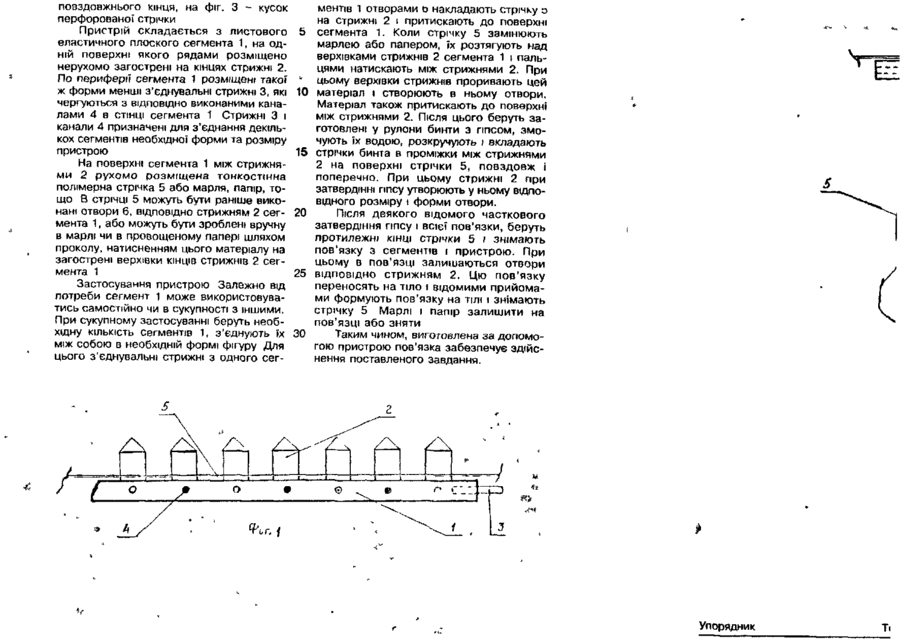

Пристрій для виготовлення пов'язок, що включає еластичні сегменти із з'єднувальними елементами, який в і д р і з - - ' н я є т ь с я тим, що на одній із поверхонь сегменту нерухомо закріплені рядами стрижні із загостреними кінцями, між якими розміщена тонкостінна полімерна стрічка з отворами для стрижнів, а з'єднувальні елементи виконані у вигляді такої ж форми стрижнів та каналів, які розміщені по периферії сегменту в його стінках і чергуються між собою. а Винахід, ідо пропонується, відноситься до медицини, зокрема до травматології, ортопедії і військово-польової хірургії. Він може застосовуватися для виготовлення транспортних та лікувальних самотвердіючих пов'язок для хворих з захворюваннями та пошкодженнями опорно-рухового апарату. Пов'язки у вигляді еластичних сегментів, з'єднаних в стрічку, відомі. До них відноситься пов'язка С.С. Сергеева [1], яка виконана у вигляді стрічки із окремих сегментів, з'єднаних між собою кульовидними шарнірами. Одна із зовнішніх поверхонь сегмента покрита матеріалом типу "велькро". Таке виконання пов'язки не забезпечує вентиляції шкіри повітрям під пов'яз В основу винаходу покладене завдання створити такий пристрій для виготовлення пов'язок, який підвищує якість самотвердіючоі пов'язки і лікування та спрощує її виготовлення. Таке завдання забезпечується тим, що на одній з поверхонь сегмента нерухомо закріплені рядами стрижні з загостреними кінцями, між якими розміщена тонкостінна полімерна стрічка з отворами для стрижнів, або марля, а по периферії сегмента розміщені такої ж форми з'єднувальні стрижні і канали в стінці, які чергуються між собою. Таке виконання забезпечує виготовлення багатоотвірної самот вер діючої пов'язки під час П формування і покращує її якість тим, що створює умови для аерації тіла під пов'язкою, огляду тіла під нею та © KJ ПОВЗДивЖНЫЛ \J ММЦП, п а \у,і , ч / ,-,„*,., перфорованої стрічки. на стрижні 2 і притискають до поверхні Пристрій складається з листового 5 сегмента 1. Коли стрічку 5 замінюють еластичного плоского сегмента 1, на одмарлею або папером, їх розтягують над ній поверхні якого рядами розміщено верхівками стрижнів 2 сегмента 1 і пальнерухомо загострені на кінцях стрижні 2. цями натискають між стрижнями 2. При По периферії сегмента 1 розміщені такої цьому верхівки стрижнів проривають цей ж форми менші з'єднувальні стрижні 3, які 10 матеріал і створюють в ньому отвори. чергуються э відповідно виконаними канаМатеріал також притискають до поверхні лами 4 в стінці сегмента 1. Стрижні 3 і між стрижнями 2. Після цього беруть заканали 4 призначені для з'єднання декільготовлені у рулони бинти з гіпсом, змокох сегментів необхідної форми та розміру чують їх водою, розкручують і вкладають пристрою. 15 стрічки бинта в проміжки між стрижнями 2 на поверхні стрічки 5, повздовж і На поверхні сегмента 1 між стрижняпоперечно. При цьому стрижні 2 при ми 2 рухомо розміщена тонкостінна затвердінні гіпсу утворюють у ньому відпополімерна стрічка 5 або марля, папір, товідного розміру і форми отвори. що. В стрічці 5 можуть бути раніше виконані отвори 6, відповідно стрижням 2 сег- 20 Після деякого відомого часткового мента 1, або можуть бути зроблені вручну затвердіння гіпсу і всієї пов'язки, беруть в марлі чи в провощеному папері шляхом протилежні кінці стрічки 5 і знімають проколу, натисненням цього матеріалу на пов'язку з сегментів і пристрою. При загострені верхівки кінців стрижнів 2 сегцьому в пов'язці залишаються отвори мента 1. 25 відповідно стрижням 2, Цю пов'язку Застосування пристрою. Залежно від переносять на тіло і відомими прийомапотреби сегмент 1 може використовувами формують пов'язку на тілі і знімають тись самостійно чи в сукупності з іншими. стрічку 5. Марлі і папір залишити на При сукупному застосуванні беруть необпов'язці або зняти. хідну КІЛЬКІСТЬ сегментів 1, з'єднують їх ЗО Таким чином, виготовлена за допомоміж собою в необхідній формі фігуру. Для гою пристрою пов'язка забезпечує здійсцього з'єднувальні стрижні з одного сегнення поставленого завдання. /~7 L -U ' "T.l о ' 1 І. •,„! У 1 п г Упорядник УКРАЇНА (19) UA о, 27124 . т СІ (5і)б А 61 F 13/00 ДЕРЖАВНЕ ПАТЕНТНЕ ВІДОМСТВО ОПИС Д О ПАТЕНТУ НА ВИНАХІД (54) ПРИСТРІЙ ДЛЯ ВИГОТОВЛЕННЯ ПОВ'ЯЗОК (21) 94023359 (22) 10.02.94 (24) 28.02.2000 (46) 28.02.2000. Бюл. № 1 (56) Авторское свидетельство СССР № 1704777, кл. А 61 F 13/00, 1981. (72) Пшеничний Микола Федорович, Веденко Борис Григорович, Гунько Петро Маркович (73) Вінницька обласна клінічна лікарня ім. M.I. Пирогова (57) Пристрій для виготовлення пов'язок, що включає еластичні сегменти із з'єднувальними елементами, який в і д р і з н я є т ь с я тим, що на одній із поверхонь сегменту нерухомо закріплені рядами стрижні із загостреними кінцями, між якими р о з м і щ е н а тонкостінна полімерна стрічка з отворами для стрижнів, а з'єднувальні елементи виконані у вигляді такої ж форми стрижнів та каналів, які розміщені по периферії сегменту в його стінках і чергуються між собою. С > Винахід, що пропонується, відноситься до медицини, зокрема до травматології, ортопедії і військово-польової хірургії. Він може застосовуватися для виготовлення транспортних та лікувальних самотвердіючих пов'язок для хворих з захворюваннями та пошкодженнями опорно-рухового апарату. Пов'язки у вигляді еластичних сегментів, з'єднаних в стрічку, відомі. До них відноситься пов'язка С.С. Сергеева [1], яка виконана у вигляді стрічки із окремих сегментів, з'єднаних між собою кульовидними шарнірами. Одна із зовнішніх поверхонь сегмента покрита матеріалом типу "велькро". Таке виконання пов'язки не забезпечує вентиляції шкіри повітрям під пов'язкою і нерухомості тканинам тіла під нею. Вона виключає можливість контролю за тканинами і введення лікувальних речовин під пов'язку. В основу винаходу покладене завдання створити такий пристрій для виготовлення пов'язок, який підвищує якість самотвердіючої пов'язки і лікування та спрощує її виготовлення. Таке завдання забезпечується тим, що на одній з поверхонь сегмента нерухомо закріплені рядами стрижні з загостреними кінцями, між якими розміщена тонкостінна полімерна стрічка з отворами для стрижнів, або марля, а по периферії сегмента розміщені такої ж форми з'єднувальні ** стрижні і канали в стінці, які чергуються між собою. Таке виконання забезпечує виготовлення багатоотвірної самотвердіючої пов'язки під час її формування і покращує її якість тим, що створює умови для аерації тіла під пов'язкою, огляду тіла під нею та введення лікувальних речовин через отвори в пов'язці. Це сприяє покращенню лікування, зменшує затрати на нього та надає зручності в роботі. KJ УКРАЇНА (19) UA (II> 27124 „ 3) С1 (5і)б А 61 F 13/00 ДЕРЖАВНЕ ПАТЕНТНЕ ВІДОМСТВО ОПИС ДО ПАТЕНТУ НА ВИНАХІД (54) ПРИСТРІЙ ДЛЯ ВИГОТОВЛЕННЯ ПОВ'ЯЗОК (21) 94023359 (22) 10.02.94 (24) 28.02.2000 (46) 28.02.2000. Бюл. № 1 (56) Авторское свидетельство СССР № 1704777, кл. А 61 F 13/00, 1981. (72) Пшеничний Микола Федорович, Веденко Борис Григорович, Гунько Петро Маркович (73) Вінницька обласна клінічна лікарня ім. М.І. Пирогова (57) Пристрій для виготовлення пов'язок, що включає еластичні сегменти із з'єднувальними елементами, який в і д р і з н я є т ь с я тим, що на одній із поверхонь сегменту нерухомо закріплені рядами стрижні із загостреними кінцями, між якими р о з м і щ е н а тонкостінна полімерна стрічка з отворами для стрижнів, а з'єднувальні елементи виконані у вигляді такої ж форми стрижнів та каналів, які розміщені по периферії сегменту в його стінках і чергуються між собою. С > Винахід, що пропонується, відноситься до медицини, зокрема до травматології, ортопедії і військово-польової хірургії. Він може застосовуватися для виготовлення транспортних та лікувальних самотвердіючих пов'язок для хворих з захворюваннями та пошкодженнями опорно-рухового апарату. Пов'язки у вигляді еластичних сегментів, з'єднаних в стрічку, відомі. До них відноситься пов'язка С.С. Сергеева [1], яка виконана у вигляді стрічки із окремих сегментів, з'єднаних між собою кульовидними шарнірами. Одна із зовнішніх поверхонь сегмента покрита матеріалом типу "велькро". Таке виконання пов'язки не забезпечує вентиляції шкіри повітрям під пов'язкою і нерухомості тканинам тіла під нею. Вона виключає можливість контролю за тканинами і введення лікувальних речовин під пов'язку. В основу винаходу покладене завдання створити такий пристрій для виготовлення пов'язок, який підвищує якість самотвердіючої пов'язки і лікування та спрощує її виготовлення. Таке завдання забезпечується тим, що на одній з поверхонь сегмента нерухомо закріплені рядами стрижні з загостреними кінцями, між якими розміщена тонкостінна полімерна стрічка з отворами для стрижнів, або марля, а по периферії сегмента розміщені такої ж форми з'єднувальні стрижні і канали в стінці, які чергуються між собою. Таке виконання забезпечує виготовлення багатоотвірної самотвердіючої пов'язки під час її формування і покращує її якість тим, що створює умови для аерації тіла під пов'язкою, огляду тіла під нею та введення лікувальних речовин через отвори в пов'язці. Це сприяє покращенню лікування, зменшує затрати на нього та надає зручності в роботі. 27124 На фіг. 1 зображено загальний вигляд пристрою, вид збоку; на фіг. 2 - вигляд повздовжнього кінця; на фіг. З - кусок " перфорованої стрічки. Пристрій складається з листового 5 еластичного плоского сегмента 1, на одній поверхні якого рядами розміщено нерухомо загострені на кінцях стрижні 2. По периферії сегмента 1 розміщені такої ж форми менші з'єднувальні стрижні 3, які 10 чергуються з відповідно виконаними каналами 4 в стінці сегмента 1. Стрижні 3 і канапи 4 призначені для з'єднання декількох сегментів необхідної форми та розміру пристрою. 15 На поверхні сегмента 1 між стрижнями 2 рухомо розміщена тонкостінна полімерна стрічка 5 або марля, папір, тощо. В стрічці 5 можуть бути раніше виконані отвори 6, відповідно стрижням 2 сег- 20 мента 1, або можуть бути зроблені вручну в марлі чи в провощеному папері шляхом проколу, натисненням цього матеріалу на загострені верхівки кінців стрижнів 2 сегмента 1. 25 Застосування пристрою. Залежно від потреби сегмент 1 може використовуватись самостійно чи в сукупності з іншими. При сукупному застосуванні беруть необхідну кількість сегментів 1, з'єднують їх ЗО між собою в необхідній формі фігуру. Для цього з'єднувальні стрижні з одного сег і о мента вводять в отвори 4 суміжного сегмента 1. На скомпоновану фігуру з сегментів 1 отворами 6 накладають стрічку 5 на стрижні 2 і притискають до поверхні сегмента 1. Коли стрічку 5 замінюють марлею або папером, їх розтягують над верхівками стрижнів 2 сегмента 1 і пальцями натискають між стрижнями 2. При цьому верхівки стрижнів проривають цей матеріал і створюють в ньому отвори. Матеріал також притискають до поверхні між стрижнями 2. Після цього беруть заготовлені у рулони бинти з гіпсом, змочують їх водою, розкручують і вкладають стрічки бинта в проміжки між стрижнями 2 на поверхні стрічки 5, повздовж і поперечно. При цьому стрижні 2 при затвердінні гіпсу утворюють у ньому відповідного розміру і форми отвори. Після деякого відомого часткового затвердіння гіпсу і всієї пов'язки, беруть протилежні кінці стрічки 5 і знімають пов'язку з сегментів і пристрою. При цьому в пов'язці залишаються отвори відповідно стрижням 2. Цю пов'язку переносять на тіло і відомими прийомами формують пов'язку на тілі і знімають стрічку 5. Марлі і папір залишити на пов'язці або зняти. Таким чином, виготовлена за допомогою пристрою пов'язка забезпечує здійснення поставленого завдання. О £_ г, і . л ~,і« I 27124 Фіг. 2 Го о о О О (У о о о Фіг. Л Упорядник Техред М. Келемеш Замовлення 553 Тираж Коректор О. Обручар Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул. Гагаріна, 101
