Стіл

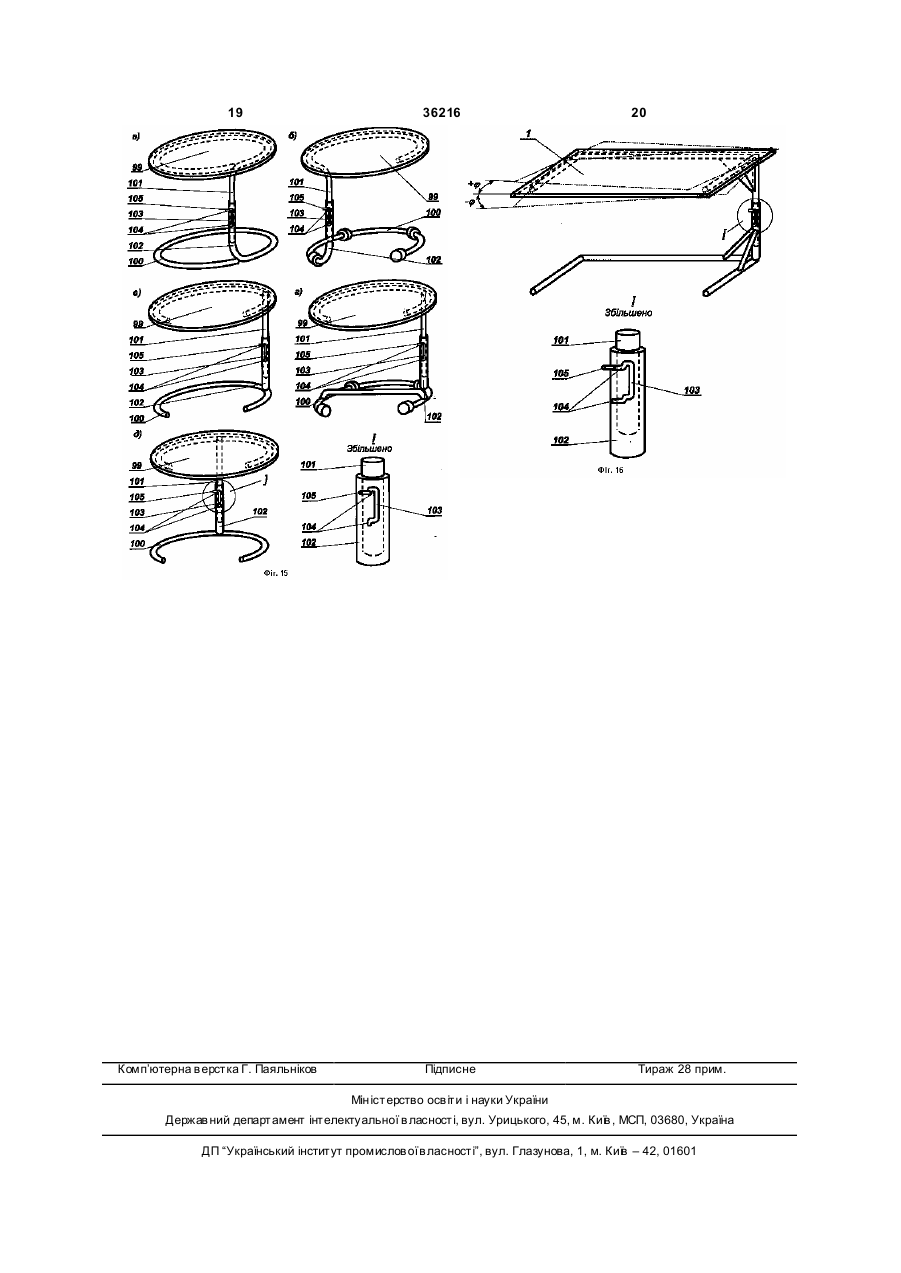

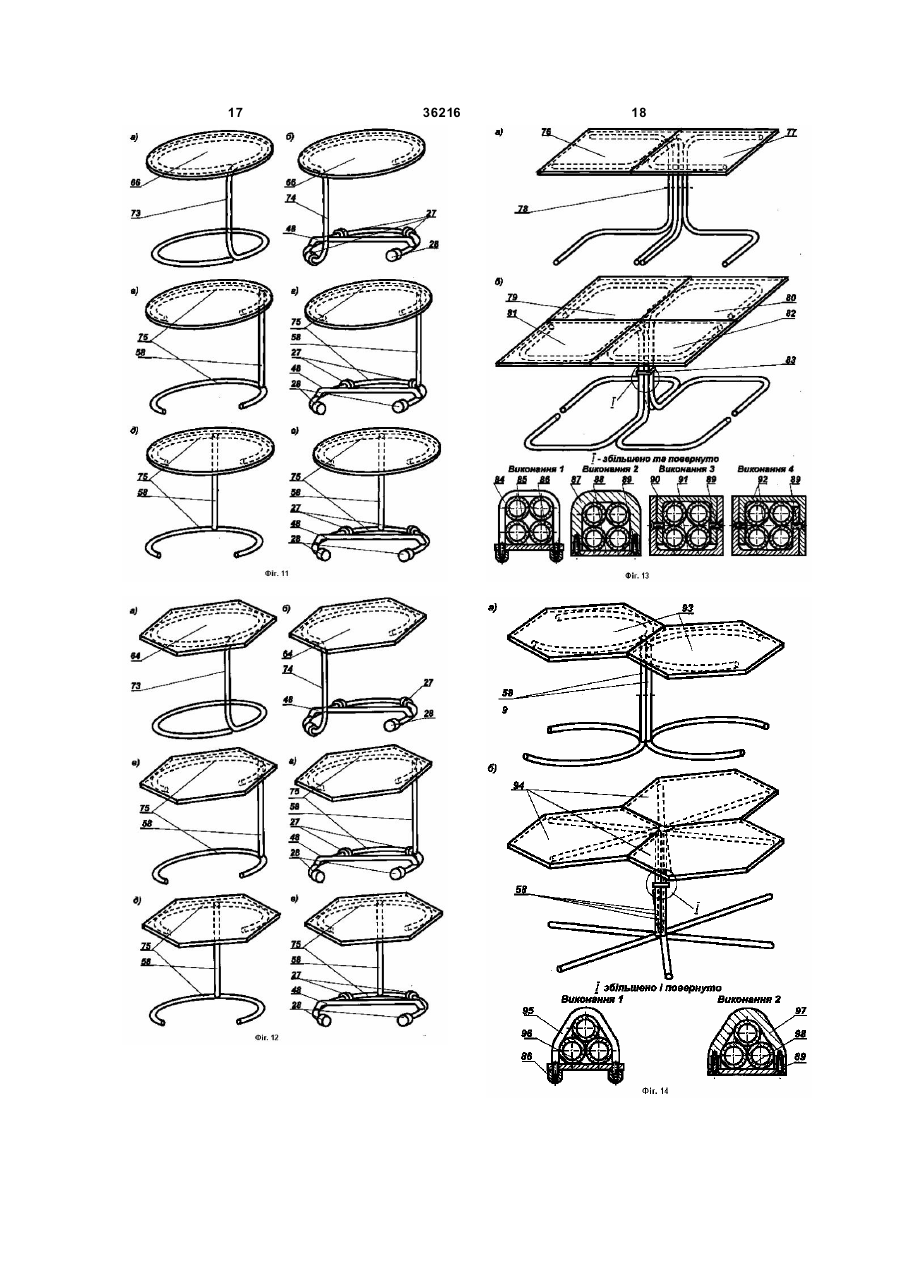

1. Стіл, що містить стаціонарну стільницю зі стаціонарними ніжками, який відрізняється тим, що ніжки виконані із гнути х та/або зварених трубчастих профілів, що мають стійку з опорними елементами для кріплення стільниці й опорними елементами для установки на підлозі, з'єднані стійками між собою або об'єднані в одну стійку, що розташована в куті або у віддаленому краю стільниці. 2. Стіл за п. 1, який відрізняється тим, що для підвищення жорсткості й міцності ніжок, опорні елементи гнутих профілів переходять у стійки по плавних кривих максимально можливого радіусу, а зварені профілі мають упорні кутові елементи або косинки. 3. Стіл за пп. 1, 2, який відрізняється тим, що стійки ніжок з'єднані між собою в одну стрижневим елементом, наприклад гвинтом. 4. Стіл за пп. 1-3, який відрізняється тим, що стійки ніжок з'єднані між собою болтом з гайкою. 5. Стіл за пп. 1, 2, який відрізняється тим, що стійки ніжок з'єднані між собою накладними планками, скріпленими одна з одною гвинтом або болтом з гайкою. 6. Стіл за пп. 1, 2, який відрізняється тим, що стійки ніжок з'єднані між собою одним або декількома охоплюючими кільцевими або спіральними елементами. 7. Стіл за пп. 1-6, який відрізняється тим, що правий і лівий гнуті та/або зварені профілі ніжок виконані симетричними. 8. Стіл за пп. 1-7, який відрізняється тим, що для кращого контакту ніжок з підлогою на них встановлені трубчасті та/або пробкові опорні елементи. 9. Стіл за пп. 1-8, який відрізняється тим, що для підвищення жорсткості на опорних елементах ніжок виконана з'єднуюча їх поперечина, що може бути опорою для ніг. 2 (19) 1 3 36216 4 суцільними й вигнутими по сімох ребрах куба або 23. Стіл за пп. 1, 16, який відрізняється тим, що паралелепіпеда. при трикутній формі стільниці сполучення опорних 19. Стіл за пп. 1-11, 15, який відрізняється тим, елементів кріплення стільниці, а також опорних що кількість сторін цільних гнутих або зварених елементів основи ніжки виконано Т-подібним. профілів опор стільниці, а також опор ніжки вико24. Стіл за пп. 1, 3-23, який відрізняється тим, що нана на одну менше, ніж сума граней стільниці. для трансформації його по висоті, ніжка виконана 20. Стіл за пп. 1-11 і 15-19, який відрізняється з верхньої й нижньої частин, що входять одна в тим, що при достатній жорсткості стільниці і стійодну стійками, з яких зовнішня стійка має поздовкості основи ніжки, кількість сторін їхніх опорних жній проріз із поперечними Г-подібними пазами, елементів може бути зменшена на 2 у порівнянні з виконаними на різній висоті, а внутрішня стійка кількістю граней стільниці. має штифт або гвинт, що входить у проріз і паз, 21. Стіл за пп. 1-11, і 15-20, який відрізняється що забезпечує можливість фіксації внутрішньої тим, що він складений із дзеркально-симетричних частини на зовнішній частині на заданій висоті. столів-модулів, з'єднаних між собою в середній 25. Стіл за пп. 1, 24, який відрізняється тим, що частині ніжок за допомогою стрижневих або кільверхня частина ніжки із закріпленою на ній стільцевих кріпильних елементів. ницею установлена на нижній з можливістю пово22. Стіл за пп. 1, 16, який відрізняється тим, що роту в горизонтальній площині в межах сектора при трикутній формі стільниці сполучення опорних збереження загальної стійкості стола, для чого елементів кріплення стільниці а також опорних довжина поперечного Г-подібного паза збільшена елементів основи ніжки виконано V-подібним. на величину сектора ходу шти фта або гвинта, що забезпечує заданий доворот. Корисна модель відноситься до меблів зокрема - до столів, у тому числі - обідніх, навчальних, журнальних, письмових, приладових, туалетних та ін. Відомий складаний стіл, що має стільницю, бічний щит, шарнірно з'єднаний зі стільницею, ніжки, шарнірно зв'язані зі стільницею і з'єднані попарно поперечками, засіб фіксації ніжок у робочому положенні стола, розміщений на бічному щи ті й взаємодіючий з поперечками, шарнірно з'єднану з бічним щитом полку, ширина якої в сумі із шириною бічного щита не перевищує ширини стільниці, і двома додатковими щитами, кожний з яких розміщений між з'єднаними попарно ніжками стола й поперечкою і має східчасті вирізи, попарно розташовані з боку полки, а засіб фіксації ніжок стола, що включає виконані на полиці виступи, що взаємодіють з поперечками і зі ступінчастими вирізами додаткових щитів [див. а.с. СРСР № 1233857 МПК А 47 В 3/08. Складаний стіл. Заявка № 3683536/28-12 від 30.12.83. Друк.30.05.86 БВ №20. Авт. корисної моделі. Я.В. Орлятський, Ю.М. Григор'єв]. Недоліками даної конструкції є її складність, недостатня жорсткість і міцність, а також незручність експлуатації (ніжки можуть заважати людині при посадці за стіл або при виході з-за нього і при сидінні за столом, і неможливе варіювання параметрів стола по конфігурації та по висоті). Відомий також стіл, що містить стаціонарну стільницю зі встановленою на ній, за допомогою вертикальної осі, поворотною стільницею і фіксатором, що несе раму з компенсатором сполучення поверхонь стільниць, стаціонарними ніжками й висувними ніжками для підтримки поворотної стільниці й оснащений відкидною дошкою, шарнірно з'єднаною з торцем поворотної стільниці, стаціонарна стільниця має паз, принаймні, на одній її торцевій частині, для розміщення стільниці, що має на протилежних кінцях своєї опорної поверхні два отвори, один з яких служить для установки фіксатора, а в іншому розміщена вісь повороту, при цьому поворотна стільниця має паз на торці, протилежному торцю, з'єднаному з відкидною дошкою [див. а. с. СРСР № 1220625, МПК А 47 В 1/00. Стіл. Заявка № 3565564/28-12 від 14.03.83. Друк. 30.03.86 БВ № 12. Авт. корисної моделі. Б.А. Ященко]. Недоліком даної конструкції стола також є складність і незручність експлуатації (у т.ч. - неможливість варіювання, перешкоди ніжок при посадці за стіл або при виході з-за нього та при сидінні за ним людини). В основу запропонованого технічного рішення покладене завдання створення стола, конструктивні особливості якого забезпечували б можливість підвищення зручності використання й розширення діапазону експлуатації при спрощенні конструкції й підвищенні її жорсткості й надійності. Це досягається тим, що в столі, що містить стаціонарну стільницю зі стаціонарними ніжками, які виконані із гнути х та/або зварених трубчастих профілів, що мають стійку і опорні елементи для кріплення стільниці й опорні елементи для установки на підлозі, які об'єднані в одну або з'єднані між собою і розташовані в куті або у віддаленого краю стільниці. Для підвищення жорсткості і міцності, опорні елементи для гнутих профілів переходять у стійки по плавним округленням максимально можливого радіуса, а для зварених профілів - мають косинки або упорні кутові елементи. Стійки можуть бути з'єднані стрижневим кріпильним елементом, наприклад, гвинтом або болтом з гайкою і/або охоплюючим кільцевим або спіральним елементом. При цьому правий і лівий профілі ніжок можуть бути виконані симетричними, а для кращого контакту ніжок з підлогою, на них виконані трубчасті або пробкові опорні елементи. В основі ніжок може бути виконана з'єднуюча їх поперечина, що також є опорою для ніг. До нижньої частини стільниці можуть бути прикріплені ящики і/або тумби з ящиками, а на ніжках, із зовнішньої або внутрі 5 36216 6 шньої сторони стола, може бути закріплений верНа Фіг.1.а,б показаний стіл, що містить кришкутикальний щит, на якому можуть бути закріплені стільницю 1, до нижньої частини якої шурупами горизонтальні полки, одна з яких може бути опо(або іншими кріпильними елементами) прикріплені рою для ніг. Стіл може мати додаткову піднімальну ніжки, що мають лівий 2 і правий 3 гнуті трубчасті стільницю, якою може бути сам вертикальний щит, профілі з опорними елементами 4, 5 для кріплення закріплений на нерухомій стільниці шарнірно, з стільниці й опорними елементами 6, 7 для устаноможливістю повороту при підйомі, а для його уповки на підлозі, які з'єднані між собою стійками 8, ру можуть бути виконані поворотні ніжки, які об'єдщо переходять одна в одну по плавним округленнані охоплюючим елементом, у середній частині із ням, які для підвищення жорсткості ніжок можуть середньою частиною нерухомих ніжок, а їхня фікбути виконані з максимально можливим, в межах сація здійснюється поперечиною, одна сторона габаритів стола, радіусом кривизни. При цьому якої встановлена на одній з ніжок шарнірно, з мостійки розміщені в куті (а) або з віддаленого краю жливістю повороту, а друга сторона поперечини стільниці (б), а у своїй середній частині з'єднані зв'язана із другою ніжкою хомутом, установленим між собою стрижневим елементом 9, наприклад, з можливістю руху по цій ніжці й затискання гвингвинтом 10 (виконання 1), або болтом 11 з гайкою том. Стільниця може бути виконана тригранної, 12 (виконання 2), або двома накладними планками або тригранної з виступами, або квадратної, або 13, з'єднаними між собою гвинтом або болтом 14 з ромбічної, або прямокутної, або п'ятигранної, або гайкою 15 (виконання 3), або кільцевим елеменшестигранної, або восьмигранної, або круглої, або том, що їх о хоплює, 16 (виконання 4) або декільовальної або іншої симетричної або асиметричної кома кільцевими елементами, що охоплюють їх, форми. Форма опорних елементів стільниці й підабо спіральним елементом, що охоплює їх. ставки ніжок може мати форму, що повторює фоВиконання ніжок із двох гнути х тр убчасти х рму стільниці, або бути П-образної, або С-образної профілів у вигляді стійки з опорними елементами форми, або у вигляді комбінацій цих форм. Стіл для кріплення стільниці і для установки на підлозі, може бути виконаний у вигляді куба або паралеякі в середній частині з'єднані між собою в одну лепіпеда, а правий і лівий гнуті профілі ніжок з стійку, винесену в кут або до віддаленої сторони опорними елементами й об'єднуючою їх стійкою стільниці, є головними відмінними ознаками заможуть бути виконані цільними і дзеркально симепропонованого технічного рішення від відомих. тричними по чотирьох ребрах куба і з'єднані між При цьому забезпечується новий позитивний собою в середній частині. Гнуті або зварені профіефект - вивільняється доступ для посадки за стіл і лі ніжок з опорами й стійкою також можуть бути виходу людини з-за столу, а також зменшується виконані цільними по сімох ребрах куба або паразачіпання ніжки при сидінні за столом, що підвилелепіпеда. Кількість сторін цільних гнути х або щує зр учність користування столом. зварених профілів опор стільниці й опор ніжки моНа Фіг.2.а...у показаний стіл, що має кришкуже бути виконана на одну менше, ніж сума сторін стільницю 1, до нижньої частини якої шурупами стільниці або на дві, при достатній жорсткості сті(або іншими кріпильними елементами) прикріплельниці і стійкості основи ніжки. Стіл може бути на ніжка зі звареного трубчастого або коробчатого складений з 2-х і більше однакових або дзеркальпрофілю, що містить опорні елементи 17, 18 для но-симетричних столів-модулів, з'єднаних між сокріплення стільниці й опорні елементи 19, 20 для бою в середній частині стійок за допомогою стриустановки стола на підлозі, які з'єднані між собою жневих або кільцевих кріпильних елементів. При стійкою 21, розміщені в куті (а) або з віддаленого трикутній формі стільниці опорні елементи для її краю стільниці (б, в), а для підвищення жорсткості кріплення, а також підставки ніжок можуть бути в місцях стику стійки й опорних елементів можуть скріплені V- або Т-образно. Для розширення можбути виконані косинки 22 та/або упорні кутові елеливостей трансформації стола по висоті, стійка менти 23. ніжки може бути виконана із двох вертикальних Виконання ніжки у вигляді стійки з опорними частин що входять одна в одну, з яких зовнішня елементами для кріплення стільниці і для установмає поздовжній проріз із поперечними г-образними ки на підлозі зі зварених трубчасти х або коробчапазами, виконаними на різній висоті, а внутрішня тих профілів з винесенням стійки в кут стола або оснащена штифтом або гвинтом, що входить в до віддаленої сторони стільниці є головною відпроріз і паз, і забезпечує можливість фіксації внутмінною ознакою запропонованого технічного рірішньої частини на різній висоті. Частина стійки, шення від відомих. При цьому забезпечується нощо входить, з пов'язаною з нею стільницею, мовий позитивний ефект - підвищується стійкість жуть мати можливість повороту в горизонтальній ніжок, спрощується їх конструкція й виготовлення. площині в межах збереження загальної стійкості На Фіг.З показаний удосконалений варіант вистола (його рівноваги), для чого довжина поперечконання ніжок стола, у яких для спрощення консного г-образного паза збільшена на величину сектрукції лівий 24 і правий 25 гнуті профілі зі стійкатора ходу штифта або гвинта, що забезпечує зами 26, з'єднаними стрижневим або охоплюючим даний поворот. елементом 9, виконані симетричними. При цьому Головними відмінними рисами запропонованообидві стійки винесені до віддаленого краю стільго стола і всіх варіантів його виконання є об'єдниці й мають максимально можливий радіус спонання ніжок в одну (або виконання однієї ніжки) і лучення з опорами. винесення її стійки в кут або до віддаленої сторони Симетрична форма ніжок при об'єднанні стійок стільниці. в одну, з винесенням їх до віддаленого краю стіКонструкції запропонованих столів та їх варіальниці, є головною відмінною ознакою запропононти показані на кресленнях. ваного технічного рішення від відомих. При цьому 7 36216 8 забезпечується новий позитивний ефект - спрощуПри цьому забезпечується додатковий ефект ється конструкція і виготовлення стола. збільшується робоча площа стола і спрощується На Фіг.4 показані вдосконалені варіанти викофіксація його поворотних ніжок, що підвищує зручнання ніжок. Для кращого контакту ніжок з підлоність користування столом. гою на них можуть бути виконані трубчасті опорні На Фіг.7.а...г показані вдосконалені конструкції елементи 27 і пробки 28, які для підвищення зручстолів, у яких стільниця 43 виконана зменшеної ності використання стола, можуть бути замінені довжини, наприклад, до сторони куба, а гн уті проколіщатками. Для підвищення твердості в ніжок філі ніжок 44, 45 (а), або 46, 47 (б), виконані по може бути виконана поперечина 29, що являється чотирьох ребрах куба і установлені дзеркально також опорою для ніг. симетрично, створюючи об'єднану стійку 8 при Сполучення трубчастих опорних елементів, скріпленні елементом 9 по варіантах, аналогічним пробок, коліс і поперечини з ніжками, об'єднаними попереднім (Фіг.1). При цьому, для кращого контав одну стійку, що винесена в кут або до віддаленої кту ніжок з підлогою, на них можуть бути виконані сторони стільниці, є головною відміною ознакою трубчасті опорні елементи 27 і пробки 28, а для запропонованого технічного рішення від відомих. підвищення жорсткості в основі ніжок може бути При цьому забезпечується новий позитивний виконана поперечина 48, що є опорою для ніг. Для ефект -поліпшуються умови експлуатації стола. спрощення конструкції ніжок вони можуть бути На Фіг.5 показані вдосконалені варіанти виковиконані по сімох ребрах куба у вигляді єдиного нання стола й стільниці. Для розширення функціогнутого профілю 49 (в), або дзеркально симетричнальних можливостей стола до нижньої частини ного йому профілю 50 (г). Для кращого контакту стільниці 1 можуть прикріплюватися ящики 30, ніжок з підлогою на них також можуть бути встаноі/або тумби з ящиками, зовні або усередині на ніжвлені трубчасті опорні елементи 27 і пробки 28, які ках може закріплюватися вертикальний щит 31, а також можуть бути замінені коліщатами. Для підтакож полки 32, одна з яких може бути опорою для вищення твердості у ніжок також може бути виконіг. нана поперечина 48, що є опорою для ніг. При Сполучення полиць, ящиків і стінки з ніжками, достатній міцності й жорсткості стільниці кількість що мають одну стійку, винесену в кут або до відопорних елементів для її кріплення може бути даленої сторони стільниці, є головною відмінною зменшена до двох, що зводить один із гнутих проознакою запропонованого технічного рішення від філів 49 або 50 до шестигранного. відомих. При цьому забезпечується новий позитиДзеркально-симетричне виконання гнути х вний ефект - розширюються види столів (кухонпрофілів двох ніжок по чотирьох, або однієї ніжки ний, навчальний, письмовий, монтажний або їм по сімох ребрах куба в сполученні з розміщенням подібні) і умови їхньої експлуатації. стійки в куті стільниці є головними відмінними озНа Фіг.6 показана вдосконалена конструкція наками запропонованого технічного рішення в постола, у якого вертикальний щит прикріплений до рівнянні з відомими, при цьому забезпечується стаціонарної стільниці 1 шарнірами 33, які дозвододатковий ефект - поліпшення умов виготовленляють приймати щиту горизонтальне положення ня й експлуатації стола. 34, створюючи додаткову підйомну кришку. При На Фіг.8.а...е показані нові вдосконалені консцьому для її підтримки виконані поворотні ніжки 35 трукції стола, у якого ніжки виконані звареними з й 36 із гнутих тр убчасти х або коробчатих профілів, П-образних опорних елементів 51, з'єднаних стійадекватних вихідним профілям 24 й 25, які зв'язані кою 52. При цьому для кращого контакту ніжок з в центральній частині між собою кільцевим елемепідлогою на них можуть бути виконані трубчасті нтом 37, що їх о хоплює, з можливістю повороту від опорні елементи 27 і пробки 28, які можуть бути середньої частини стільниці до периферії піднімазамінені коліщатами. Для підвищення жорсткості, льної кришки, а для їхньої фіксації в поверненому може бути виконана поперечина 48, що є опорою стані додатково виконана поперечина 38, у якої для ніг. Трубчасті профілі можуть мати круглу або одна сторона закріплена шарнірно на пластині 39 коробчату прямокутну або квадратну форму 53, поворотної ніжки гвинтом 40 (виконання 1), а друга 54, у тому числі - з поперечиною 55, що служить сторона, для забезпечення фіксації, регулювання опорою для ніг і можуть бути оснащені опорними відносного положення й затискання поворотних елементами 56 і пробками 57 для кращого контакніжок, оснащена хомутом 41 і гвинтом 40, який для ту ніжок з підлогою. При цьому також можливо підвищення зручності затискання може бути викосиметричне розміщення стійок 58 або 59. наний з вушками-баранчиками 42 (виконання 2). Сукупність трубчасти х або коробчатих звареВинесення об'єднаних в одну стаціонарних ніних елементів у сполученні з розміщенням стійки жок до віддаленої сторони стільниці, у сполученні ніжок у куті або у віддаленому краї стільниці є гоз поворотно-піднімальним щитом-стільницею, ловною відмінністю пропонованого технічного ріопорою якого служать додаткові поворотні ніжки із шення від відомих. При цьому забезпечується додвох гнути х тр убчасти х профілів, адекватних стадатковий ефект - підвищення стійкості ніжок ціонарним ніжкам і шарнірно з'єднаним з ними в (виключаються округлення по кута х), а також середній частині, поворот яких виконують від спрощення умов виготовлення ніжок і необхідного центральної частини стільниць до периферії, а для цього устаткування (не потрібно згинальних фіксацію виконують шарнірно встановленою попеверстатів). речиною, одна сторона якої пов'язана з поворотНа Фіг.9.а...е показані нові конструкції стільною ніжкою хомутом, установленим з можливістю ниць столів, які .крім раніше наведених прямокутковзання по цій ніжці, є головними відмінностями ної і квадратної форми, можуть бути тригранними запропонованого технічного рішення від відомих. 60, або тригранними з виступами 61, або ромбіч 9 36216 10 ними 62, або п'ятигранними 63, або шестиграннипідлозі можуть мати адекватну стільниці форму ми 64, або восьмигранними 65, або круглими 66, гнутого і/або звареного трубчастого профілю з або овальними 67 або у вигляді комбінацій цих кількістю сторін на 1 або на 2 менше, ніж кількість варіантів, а також будь-якими іншими симетричграней стільниці, однак більш технологічною є кіними й асиметричними геометричними фігурами. льцева замкнута форма (а), або С-образна форма Стільниці всіх зазначених вище форм у сукуп(б...е), або П-образна форма опорних елементів, ності з ніжками, стійка яких винесена в кут або до адекватна попередньому варіанту. Аналогічні вивіддаленої сторони стільниці, є головними відмінконання ніжок можливі для інших багатогранних ними ознаками запропонованого технічного рішенстільниць, наведених на Фіг.9. ня від відомих. При цьому забезпечується додатСполучення багатогранної форми стільниць із ковий ефект - підвищення зручності використання ніжками, що мають одну стійку, винесену до віддастола при різних умовах його експлуатації. леного краю стільниці, є головною відмінністю На Фіг.10.а...е показані вдосконалені конструкпропонованого технічного рішення від відомих, при ції стола, у якого стільниця 60 виконана тригранної цьому забезпечується додатковий ефект - спроформи, а опорні елементи стола 68 виконані Пщується конструкція ніжок і підвищується зручність образними з горизонтальною установкою під кутом застосування стола в різних умовах експлуатації. V між собою (а, б) при скріпленні елементами 9 по На Фіг.13.а, б показане подальше вдосконапопередніх варіантах (Фіг.1). При цьому гнутий лення стола за рахунок використання дзеркальнопрофіль ніжки може бути виконаний цільним 69 у симетричних модульних конструкцій, наприклад 76 прямій (в) і дзеркально симетричній (г) установці, й 77 (а), стійки яких з'єднані між собою одним кріабо звареним з опорних V-образних елементів 70 і пильним елементом 78, подібно раніше розглянустійки 58 (д), які можуть бути прямокутного або тим на Фіг.1 варіантам. При цьому можливе модуквадратного перерізу 71, 72, 59, а також з Тльне компонування із чотирьох столів 79, 80, 81, образним з'єднанням (е). При цьому для кращого 82 (б), стійки яких з'єднані кріпильним елементом контакту ніжок з підлогою на них можуть бути 83, що їх охоплює, виконаним у вигляді скоби 84 з встановленні (б, г) трубчасті опорні елементи 27 і накладкою 85, що затискається гайками 86 (викопробки 28, або коробчаті пробки 57 (е), які можуть нання 1) , або хомута 87 з накладкою 88, що затибути замінені коліщатами, а для підвищення жорсскається гвинтами 89 (виконання 2) , або корпусів, ткості ніжок може бути виконана поперечина 48 (б, вкладеного 90 і накладеного 91, з'єднаних гвинтам, е), що служить опорою для ніг. ми 89 (виконання 3) , або вкладених один в одного Сполучення тригранної стільниці з ніжками, симетричних корпусів 92, що затискають гвинтами об'єднаними в одну, або з однією стійкою, винесе89 (виконання 4), або стрижневими кріпильними ною в кут, або до віддаленого краю стільниці, є елементами по виконаннях на Фіг.1, установленим головними відмінними ознаками запропонованого у парних стійках навхрест по діагоналі на різній технічного рішення від відомих, при цьому забезвисоті. печується додатковий ефект - спрощується консМодульне з'єднання дзеркально-симетричних трукція ніжок і підвищується зручність використанконструкцій столів при об'єднанні їхніх стійок, розня стола. ташованих у вершин стільниць, є головною відмінНа Фіг.11.а...е показані вдосконалені конструкною ознакою запропонованого технічного рішення ції стола, у якого стільниця 66 виконана круглої від відомих, при цьому забезпечується додатковий або овальної форми, а опорні елементи ніжки маефект, що полягає у зручності використання і розють адекватну їй форму гн утого трубчастого проширенні експлуатаційних можливостей стола. філю, у т.ч. - цільного (а, б) замкнутого 73, або На Фіг.14.а, б показані вдосконалені конструкрозімкнутого С-образного виконання 74. Аналогічні ції стола, у яких симетричні виконання модулів 93 виконання можливі для зварених профілів з опоріз шестигранною стільницею з'єднані між собою ними елементами 75 і стійкою 58 при її боковому бічними сторонами (що забезпечує створення сто(в, г), або симетричному (д, е) розташуванні. При ла з індивідуальними посадковими місцямицьому, для спрощення виготовлення ніжок, занішами для 2-х користувачів) і скріплені, по розтамкнутий або С-образний профілі можуть бути зашованим у цих сторін стійкам 58, кріпильним елемінені П-образними (Фіг.7, Фіг.8). Для кращого конментом 9 (а) по раніше розглянути х виконаннях такту ніжок з підлогою на них можуть бути виконані кріплень (Фіг.1), а модулі 94 з вершинним розтатрубчасті опорні елементи 27 і пробки 28, які мошуванням стійок 58, можуть бути з'єднані в комжуть бути замінені коліщатами, а для підвищення плекти по 3 столи (що забезпечує компонування жорсткості в ніжок може бути виконана поперечина стола з індивідуальними посадковими місцями48, що служить опорою для ніг. нішами для 3-х користувачів) і з'єднані між собою Сполучення круглої форми стільниці з ніжкастійками за допомогою охоплюючих кріпильних ми, що мають одну стійку, винесену до віддаленоелементів (б), наприклад, у ви гляді скоби 95 з наго краю стільниці є головною відмінністю запропокладкою 96, що затискається гайками 86 (виконаннованого технічного рішення від відомих, при ня 1), або у вигляді хомута 97 з накладкою 98, що цьому забезпечується додатковий ефект - спрозатискається гвинтами 89 (виконання 2). Аналогічщується конструкція ніжок і підвищується зручність не модульне компонування може бути здійснене застосування стола в різних умовах експлуатації. для столів із тригранними 60 або ромбічними 62 На Фіг.12.а...е показані вдосконалені конструкстільницями, наведеними на Фіг.9 (при цьому, у ції стола, у якого стільниця 64 виконана шестивипадку вершинного компонування стійок, можлигранної форми. При цьому опорні елементи ніжки ве створення стола з індивідуальними посадковидля кріплення стільниці і для установки стола на ми місцями для 6-ти користувачів). 11 36216 12 Модульні сполучення столів з новими видами Установка верхньої частини ніжки з можливісстільниць, що з'єднують стійками, розміщеними у тю повороту стільниці в межах сектора загальної вершин стільниць, є головними відмінностями стійкості стола, у результаті збільшення довжини пропонованих технічних рішень від відомих, при поперечного г-образного паза, у сполученні з розцьому забезпечується додатковий ефект - зручміщенням стійки в куті або з краю стільниці, є гоність при спілкуванні 3-х і більше людей, тому що в ловними відмінностями запропонованого технічнокожного з них є свої грані або ніши. го рішення від відомих, при цьому забезпечується На Фіг.15.а... е показані вдосконалені конструдодатковий ефект -підвищується зручність викорикції стола, у яких забезпечується можливість стання стола на всіх етапах його експлуатації. трансформації по висоті (наприклад, для кухонноЕкономічна ефективність забезпечується у го і журнального виконань) за рахунок виконання підвищенні попиту на дані конструкції, що дозвоніжки з 2-х частин 99, 100, що входять вертикальляє підняти їхню ціну, однак не підлягає чіткому ними стійками 101 й 102 одна в одну, з яких зовніобрахуванню, тому що має непрямі ціноутворюючі шня стійка має поздовжній проріз 103 з поперефактори. Додаткові витрати на виготовлення зачними г-образними пазами 104, виконаними на пропонованих столів несуттєво відрізняються від різній висоті, а внутрішня стійка оснащена штифбазових столів і перекриваються за рахунок потом або гвинтом 105, що входить у цей проріз і ліпшення зручностей їхнього використання. паз, що забезпечує можливість фіксації внутріРеальний приклад виконання стола при будьшньої частини стійки на зовнішній частині стійки на якому варіанті залежить від його розмірів (висоти, заданій висоті. При цьому стільниця може мати ширини й довжини) і обумовлений конкретними будь-яку форму (Фіг.9). вимогами його експлуатації. Найбільш переважні Виконання ніжки із двох частин - верхньої, із стандартні розміри, наприклад, 800х700х1300 мм, закріпленою на ній стільницею, і нижньої, з опоррадіус округлень гнутого профілю - 300...400мм. ними елементами для установки ніжок на підлозі, Форма поперечного переріза гнути х трубчастих що входять одна в одну стійками, з яких зовнішня профілів переважно кругла, оскільки забезпечує має поздовжній проріз із поперечними г-образними кращі умови для згинання. Для зварених конструкпазами, виконаними на різній висоті, а внутрішня цій переважні квадратний і прямокутний профілі стійка постачена штифтом або гвинтом, який вхоабо профілі іншого стандартного виду. Форма стідить в проріз і паз, що забезпечує можливість фікльниці може бути будь-яка. Сфера застосування сації внутрішньої частини на зовнішній частині на запропонованих столів також може бути різна - від заданій висоті, у сполученні з розміщенням стійки обідніх і кухонних, до журнальних і монтажних, що в куті або у віддаленому краї стільниці, є головною забезпечує широкі можливості для їхнього виготовідмінністю запропонованого технічного рішення влення й експлуатації. від відомих. При цьому забезпечується додаткоНайбільш привабливим є модульний варіант із вий ефект - поліпшується зручність використання 4-х столів кубічного виконання 750х750х750 стола в різних умовах експлуатації. (Фіг.13), з яких хоча б два мають можливість На Фіг.16 показана вдосконалена конструкція трансформації від журнального до столового варістола, у якого збільшена довжина поперечного ганта й навпаки, що дозволяє мати у квартирі 2 образного паза 104, за рахунок чого стільниця 1 компактних журнальних столики і 2 обідніх, з яких має можливість повороту в горизонтальній площиодин може бути кухонним, потім швидко збираєні в межах сектора +(р для полегшення входу й мих, при необхідності, у великий обідній стіл для виходу людини з-за столу, і в межах сектора -
