Автоматична стрілецька зброя

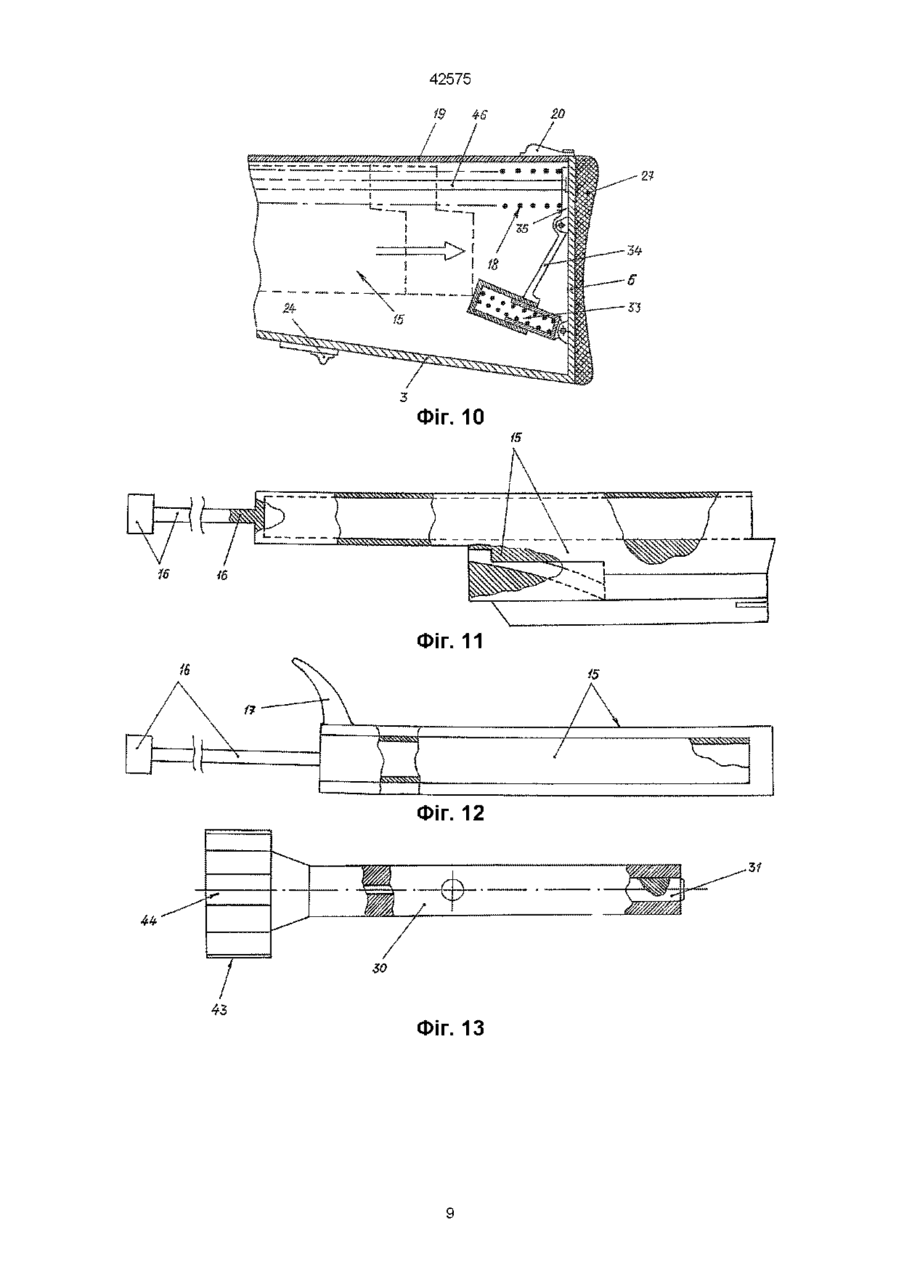

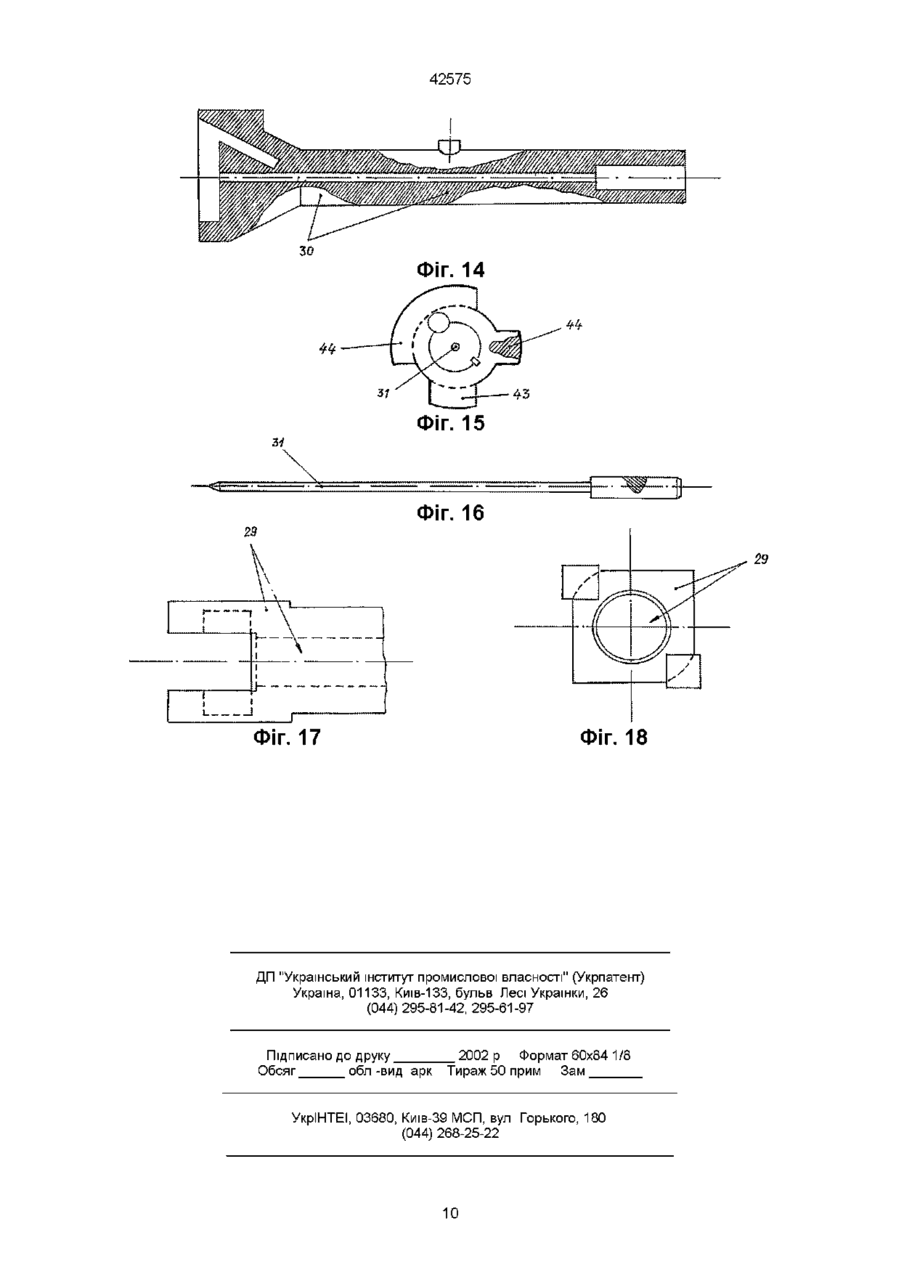

1 Автоматична стрілецька зброя, що містить ствол з нарізним каналом і газовивідним отвором, ствольну коробку з кришкою ствольної коробки, затворну раму з газовим поршнем і з рукояткою заряджання, зворотно-бойову пружину, розміщену в згаданій ствольній коробці, що контактує із затворною рамою, ложе і приклад, з'єднані між собою, магазин із пристроєм для фіксації останнього в примкнутому до ствольної коробки положенні, цівку рукоятку управління вогнем пістолетної форми, ударно-спусковий механізм зі спусковим гачком, газовивідний пристрій, розміщений на стволі і з'єднаний з каналом ствола за допомогою газовивідного отвору, перемикач видів вогню і відкритий приціл, виконаний таким, що містить мушку і цілик, що відрізняється тим, що зброя додатково оснащена компенсатором, виконаним у вигляді похилих пазів, розміщених у районі дульного зрізу, рукояткою для перенесення зброї, розміщеної на силовій рамі, елементом фіксації газовивідного пристрою до ствола зброї, амортизатором, зв'язаним за допомогою двоплечого важеля зі зворотнобойовою пружиною, і накладкою, що амортизує, при цьому згаданий ствол виконаний зі стовщеннями в районі газовивідного отвору і ствольної коробки, приклад виконаний розміщеним під стволь ною коробкою, та таким, що збігається по затильнику з заднім обрізом останньої, рукоятка управління вогнем винесена попереду магазина, спусковий гачок виконаний розміщеним на силовій рамі рукоятки для перенесення зброї і з'єднаним керуючою тягою з ударно-спусковим механізмом, а цілик відкритого прицілу виконаний розташованим на рукоятці для перенесення зброї 2 Автоматична стрілецька зброя за п 1, що відрізняється тим, що додаткова рукоятка для перенесення зброї виконана Г-подібної форми і розташованою над ствольною коробкою 3 Автоматична стрілецька зброя за п 1 і п 2, що відрізняється тим, що силова рама із закріпленою на ній додатковою рукояткою для перенесення зброї виконана з можливістю переміщення уздовж ствола зброї і жорсткої фіксації до ствольної коробки 4 Автоматична стрілецька зброя за п 1, що відрізняється тим, що рукоятка управління вогнем пістолетної форми виконана жорстко закріпленою на Винахід відноситься до галузі озброєння, зокрема, до автоматичної стрілецької зброї, а саме, до автоматів Відома автоматична стрілецька зброя, що містить ствол з нарізним каналом, ствольну коробку, затвор, магазин із пристроєм для фіксації останнього в примкнутому положенні, перемикач видів вогню, газовивідну камеру, розташовану в середній частині ствола, ударно-спусковий механізм, прицільне пристосування, що містить мушку і ці лик, ствольну накладку, цівє, ложе з прикладом, і компенсатор [1] Недоліками автоматичної стрілецької зброї є те, що вона має великі габарити (по довжині) і велику вагу Приклад розташований не на одній лінії з віссю каналу ствола, що негативно позначається на влучності стрілянини (збільшується вертикальний зсув наведення при стрілянині) Відсутність оптичного прицілу знижує точність влучення в ціль на великих дистанціях ЦІВЦІ зброї 5 Автоматична стрілецька зброя за п 1, що відрізняється тим, що накладка, що амортизує, виконана закріпленою на затильнику приклада і ствольної коробки 6 Автоматична стрілецька зброя за п 1, що відрізняється тим, що мушка відкритого прицілу виконана розташованою на верхній частині газовивідного пристрою 7 Автоматична стрілецька зброя за п 1, що відрізняється тим, що мушка відкритого прицілу оснащена посередині точкою, що фосфорує, а цілик двома точками, що фосфорують, з боків прорізу/отвору ю ю 42575 Відома автоматична стрілецька зброя, що містить ствол з нарізним каналом, ствольну коробку, затворну раму із затвором, магазин із пристроєм для фіксації останнього в примкнутому положенні, перемикач видів вогню, газовивідну камеру, розташовану в середній частині ствола, ударноспусковий механізм, прицільне пристосування, що містить мушку і цілик, ців'є, ствольну накладку, ложе з прикладом, і компенсатор [2] Недоліками автоматичної стрілецької зброї є те, що вона має великі габарити (дві третини довжини зброї займають робочі частини зброї - ствол і ствольна коробка, а одну третину займає приклад, що не приймає участі в роботі механізмів зброї) і велика вага Приклад розташований не на одній лінії з віссю каналу ствола, що негативно позначається на влучності стрілянини (збільшується вертикальний зсув наведення при стрілянині) Відсутність оптичного прицілу знижує точність влучення в ціль на великих дистанціях Найбільш близьким технічним рішенням, обраним за прототип, є автоматична стрілецька зброя, що містить ствол з нарізним каналом і газовивідним отвором, ствольну коробку з кришкою ствольної коробки, затворну раму з газовим поршнем і рукояткою заряджання, зворотно-бойову пружину, розміщену в згаданій ствольній коробці, що контактує із затворною рамою, ложе і приклад, з'єднані між собою, магазин із пристроєм для фіксації останнього в примкнутому до ствольної коробки положенні, ців'є, рукоятку управління вогнем пістолетної форми, ударно-спусковий механізм зі спусковим гачком, газовивідний пристрій, розміщений на стволі та з'єднаний з каналом ствола за допомогою газовивідного отвору, перемикач видів вогню і відкритий приціл, виконаний таким, що містить мушку і цілик [3] Недоліками автоматичної стрілецької зброї, обраної за прототип, є те, що вона має великі габарити (що ускладнює її приховане носіння) і велику вагу Приклад згаданої автоматичної стрілецької зброї розташований не на одній лінії з віссю каналу ствола, що негативно позначається на влучності стрілянини (тому, що при розбіжності точки опори з вектором реакції віддачі з'являється момент крутіння, що приводить до вертикального зсуву наведення при стрілянині) Стрілянина посиленими патронами без використання компенсатора буде приводити до посилення вищеописаного негативного ефекту і до негативного впливу на стрільця при здійсненні великої КІЛЬКОСТІ пострілів В основу винаходу поставлена задача шляхом виключення вищевказаних недоліків прототипу забезпечити підвищення тактико-технічних характеристик зброї Суть винаходу в автоматичній стрілецькій зброї, що містить ствол з нарізним каналом і газовивідним отвором, ствольну коробку з кришкою ствольної коробки, затворну раму з газовим поршнем і рукояткою заряджання, зворотно-бойову пружину, розміщену в згаданій ствольній коробці, що контактує із затворною рамою, ложе і приклад, з'єднані між собою, магазин із пристроєм для фіксації останнього в примкнутому до ствольної коробки положенні, цівку, рукоятку управління вогнем пістолетної форми, ударно-спусковий механізм зі спусковим гачком, газовивідний пристрій, розмі щений на стволі та з єднаний з каналом ствола за допомогою газовивідного отвору, перемикач видів вогню і відкритий приціл, виконаний таким, що містить мушку і цілик, досягається шляхом додаткового спорядження зброї компенсатором, виконаним у вигляді похилих пазів, розміщених у районі дульного зрізу, рукояткою для перенесення зброї, розміщеною на силовій рамі, елементом фіксації газовивідного пристрою до ствола зброї, амортизатором, зв'язаним за допомогою двоплечого важеля зі зворотно-бойовою пружиною, і накладкою, що амортизує Суть винаходу досягається також і тим, що згаданий ствол виконаний зі стовщеннями в районі газовивідного отвору і ствольної коробки, приклад виконаний розміщеним під ствольною коробкою та таким, що збігається по затильнику із заднім обрізом останньої, рукоятка управління вогнем винесена поперед магазина, спусковий гачок виконаний розміщеним на силовій рамі рукоятки для перенесення зброї та з'єднаним керуючою тягою з ударно-спусковим механізмом, цілик відкритого прицілу виконаний розташованим на рукоятці для перенесення зброї, додаткова рукоятка для перенесення зброї виконана Г-подібної форми і розташованою над ствольною коробкою, силова рама із закріпленою на ній додатковою рукояткою для перенесення зброї виконана з можливістю переміщення уздовж ствола зброї і жорсткої фіксації до ствольної коробки, рукоятка управління вогнем пістолетної форми виконана жорстко закріпленою на ЦІВЦІ зброї, накладка, що амортизує, виконана закріпленою на затильнику прикладу і ствольної коробки, мушка відкритого прицілу виконана розташованою на верхній частині газовивідного пристрою, мушка відкритого прицілу споряджена посередині точкою, що фосфорує, а цілик - двома точками, що фосфорують, нанесеними з боків прорізу/отвору Порівняльний аналіз технічного рішення, що пропонується, із прототипом дозволяє зробити висновок, що автоматична стрілецька зброя, що пропонується, відрізняється від відомої тим, що зброя додатково споряджена компенсатором, виконаним у вигляді похилих пазів, розміщених у районі дульного зрізу, рукояткою для перенесення зброї, розміщеною на силовій рамі, елементом фіксації газовивідного пристрою до ствола зброї, амортизатором, зв'язаним за допомогою двоплечого важеля зі зворотно-бойовою пружиною, і накладкою, що амортизує, при цьому згаданий ствол виконаний зі стовщеннями в районі газовивідного отвору і ствольної коробки, приклад виконаний розміщеним під ствольною коробкою, та таким, що збігається по затильнику із заднім обрізом останньої, рукоятка управління вогнем винесена попереду магазина, спусковий гачок виконаний розміщеним на силовій рамі рукоятки для перенесення зброї та з'єднаним керуючою тягою з ударно-спусковим механізмом, цілик відкритого прицілу виконаний розташованим на рукоятці для перенесення зброї, додаткова рукоятка для перенесення зброї виконана Г-подібної форми і розташованою над ствольною коробкою, силова рама із закріпленою на ній додатковою рукояткою для перенесення зброї виконана з можливістю переміщення уздовж ствола зброї і жорсткої фіксації до ствольної коробки, рукоятка управління вогнем пістолетної форми виконана 42575 жорстко закріпленою на ЦІВЦІ зброї, накладка, що амортизує, виконана закріпленою на затильнику приклада і ствольної коробки, мушка відкритого прицілу виконана розташованою на верхній частині газовивідного пристрою, мушка відкритого прицілу споряджена посередині точкою, що фосфорує, а цілик - двома точками, що фосфорують, нанесеними з боків прорізу/отвору Таким чином, автоматична стрілецька зброя, що пропонується, відповідає критерію винаходу "новизна" Суть винаходу пояснюється кресленнями, де на фіг 1 представлений загальний вигляд автоматичної стрілецької зброї, що пропонується, на фіг 2 показана автоматична стрілецька зброя, що пропонується, на вигляді збоку, на фіг 3 представлена конструктивно-компонувальна схема автоматичної стрілецької зброї, що пропонується, на фіг 4 показана силова рама із закріпленою на ній рукояткою для перенесення зброї, на фіг 5 показана силова рама із закріпленою на ній рукояткою для перенесення зброї на вигляді збоку, на фіг 6 показана мушка відкритого прицілу, на фіг 7 показаний цілик відкритого прицілу, на фіг 8 показаний вузол фіксації газовивідного пристрою до ствола зброї, на фіг 9 показаний ЗОВНІШНІЙ ВИГЛЯД дульної частини зброї з компенсатором, на фіг 10 показана конструктивно-компонувальна схема вузла амортизації, на фіг 11-12 показана затворна рама з газовим поршнем і рукояткою заряджання, ВІДПОВІДНО, на вигляді збоку та зверху, на фіг 13-15 показаний затвор, ВІДПОВІДНО на вигляді збоку, зверху та з переду, на фіг 16 показаний бойок затвору, на фіг 17-18 показаний патронник, ВІДПОВІДНО, на вигляді зверху та з переду Автоматична стрілецька зброя (див фіг 1-3) конструктивно містить ствол 1 з нарізним каналом (позиція 2), ствольну коробку 3, ложе 4 і приклад 5, скріплені між собою Приклад 5 виконаний розміщеним під ствольною коробкою 3, та таким, що збігається по затильнику із заднім обрізом останньої На нижній поверхні ствольної коробки 3 встановлюється магазин 6 (для патронів 7), що у примкнутому до ствольної коробки 3 положенні фіксується за допомогою пристрою, що містить підпружинену засувку (позиція 8) Рукоятка 9 управління вогнем виконана розташованою на нижній частині ствольної коробки 3 попереду згаданого магазина 6 (див фіг 1-3) Спусковий гачок 10 виконаний розміщеним на силовій рамі 11 рукоятки 12 для перенесення зброї і зв'язаним з ударно-спусковим механізмом 13 за допомогою керуючої тяги 14 (див фіг 4-5) Силова рама 11 із закріпленою на ній додатковою рукояткою 12 для перенесення зброї виконана з можливістю переміщення уздовж ствола 1 зброї і жорсткої фіксації до ствольної коробки 3 (див фіг 3) Додаткова рукоятка 12 для перенесення зброї виконана Г-подібної форми і розташованою над ствольною коробкою 3 (див фіг 2 і фіг 5) Усередині згаданої ствольної коробки 3 розміщена затворна рама 15 з газовим поршнем 16 і рукояткою заряджання 17 (див фіг 1112), і зворотно-бойова пружина 18, що контактує одним кінцем із затворною рамою 15, а іншим - із кришкою 19 ствольної коробки 3, що закриває ствольну коробку 3 зверху Затворна рама 15 виконана з можливістю зворотно-поступального руху уздовж ствольної коробки 3 Кришка 19 ствольної коробки 3 фіксується на згаданій ствольній коробці 3 за допомогою засувки 20 ВІДВІД частини газів (призначених для перезарядження зброї) з каналу (позиція 2) ствола 1 здійснюється крізь отвір (позиція 21) у згаданому каналі ствола 1 за допомогою газовивідного пристрою 22, камера якого виконана сполученою з направляючою трубкою 23, по якій переміщується газовий поршень 16 затворної рами 15 (див фіг 8) Перемикач 24 видів вогню виконаний закріпленим на ствольній коробці З (див фіг 1-3) Відкритий приціл виконаний таким, що містить мушку 25 (див фіг 6 і фіг 9) і цілик 26 (див фіг 7), закріплені, ВІДПОВІДНО, на газовивідному пристрої 22 і на рукоятці 12 для перенесення зброї Мушка 25 відкритого прицілу споряджена посередині точкою, що фосфорує (див фіг 6), а цілик 26 - двома точками, що фосфорують, нанесеними з боків прорізу/отвору (див фіг 7), наприклад, діоптричного прицілу На затильнику приклада 5 і ствольної коробки 3 закріплена накладка 27, що амортизує (див фіг 10) На дульному зрізі ствола 1 виконаний компенсатор 28, який конструктивно представляє собою похилі пази Конструктивними елементами автоматичної стрілецької зброї також є -патронник 29 (див фіг 17-18), затвор ЗО (див фіг 13-15) з бойком 31 (див фіг 16), розташовані в затворній рамі 15, -курок 32 (див фіг 3) ударно-спускового механізму 13 (ІНШІ елементи ударно-спускового механізму 13 по окремих позиціях на фіг 1-18 не показані) Демпфірування віддачі затворної рами 15 здійснюється за допомогою амортизатора 33, зв'язаного за допомогою двоплечого важеля 34 зі зворотнобойовою пружиною 18 (див фіг 10) Амортизатор 33 виконаний розташованим у прикладі 5 зброї і закріпленим шарнірно до торцьової стінки 35 приклада 5 Згаданий ствол 1 виконаний зі стовщеннями 36 і 37, ВІДПОВІДНО, у районі газовивідного отвору 21 і ствольної коробки 3 (див фіг 8-9) При цьому на стовщенні 36, виконаному в районі газовивідного отвору 21, нарізане різьблення 38 (як варіант конструктивного виконання) для установки елемента фіксації 39 газовивідного пристрою 22 до ствола 1 зброї Рукоятка управління вогнем 9 винесена попереду магазина 6 (див фіг 1-3) і виконана жорстко закріпленою на ЦІВЦІ 40 Спусковий гачок 10 виконаний захищеним запобіжною скобою 41, яка також виконана розміщеною (жорстко закріпленою) на силовій рамі 11 рукоятки для перенесення зброї 12 (див фіг 4-5) Силова рама 11 із закріпленою на ній додатковою рукояткою 12 для перенесення зброї фіксується до ствольної коробки 3 за допомогою елемента фіксації 42 Затвор ЗО, як варіант конструкції, виконаний таким, що містить виступи 43 і 44, призначені, ВІДПОВІДНО, для витягу патрона 7 з магазина 6 і запирання патрона 7 у патроннику 29 (див фіг 13-15) На ствольній коробці 3 виконане вікно 45 для екстрактування гільз, а усередині згаданої ствольної коробки 3 встановлена напрямна 46 (див фіг 10) для зворотно-бойової пружини 18 При цьому напрямна 46 виконана жорстко закріпленою до торцьової стінки 35 приклада 5 (як варіант конструктивного виконання) Магазин 6 конструктивно може бути різним, наприклад, як зазначено в [4], [5], [6] та [7] 42575 Автоматична стрілецька зброя працює наступним чином Стрілець вибирає необхідний для конкретної ситуації вид вогню, наприклад, автоматичний (для опису роботи автоматики зброї), і встановлює на нього перемикач 24 видів вогню Далі, шляхом впливу на рукоятку заряджання 17 затворної рами 15, остання переміщується до упора назад, стискаючи зворотно-бойову пружину 18 (від згинання зворотно-бойову пружину 18 захищає напрямна 46) При своєму русі назад затворна рама 15 проходить над патронами 7 магазина 6, готуючи їх до наступного захоплення Також під час руху затворної рами 15 назад, зводиться ударноспусковий механізм 13 При цьому курок 32 ударно-спускового механізму 13 встановлюється в бойове положення для здійснення удару по бойку 31 затвора ЗО Після стиску зворотно-бойової пружини 18, рукоятка заряджання 17 відпускається і затворна рама 15 під дією пружини 18 переміщується у бік патронника 29 Затвор ЗО своїм виступом 43 витягає з магазина 6 патрон 7 і досилає його в згаданий патронник 29 Затвор ЗО провертається (як варіант конструкції) у затворній рамі 15 і замикає своїми виступами 44 (див фіг 15) патрон 6 у патроннику 29 (див фіг 17-18), готуючи останній до пострілу Після ПІДГОТОВКИ зброї до стрілянини, стрілець упирає її в плече торцьовою частиною 35 приклада 5 (із закріпленою на ньому накладкою 27, що амортизує) і наводить зазначену зброю на ціль, використовуючи відкритий приціл (шляхом сполучення мушки 25 і цілика 26 з ціллю) Неведения зброї на ціль стрілок здійснює шляхом утримання зброї за рукоятку 9 управління вогнем (наприклад, правою рукою) і за ців'є 40 (ВІДПОВІДНО, ЛІВОЮ рукою, чи навпаки, якщо стрілець - лівша) попереду зазначеної рукоятки 9 У темний час доби прицілювання здійснюється з використанням відкритого прицілу по точках, що фосфорують, які нанесені на мушку 25 і цілик 26 (див фіг 6-7) При використанні схеми зброї, що пропонується, ложе 4 виконується разом із прикладом 5, а вісь каналу 2 ствола 1 буде збігатися з точкою упору приклада 5 в плече стрільця Такі конструктивні заходи, у свою чергу, будуть позитивно позначатися на точності стрілянини (тому що відсутній момент, що крутить, який викликається наявністю відстані між віссю ствола і точкою упору, властивий для прототипу) Коли стрілець натискає пальцем на спусковий гачок 10, останній провертається у вузлі кріплення і за допомогою керуючої тяги 14 здійснює приведення в роботу ударно-спускового механізму 13 (механізм спрацьовування конструктивних елементів ударно-спускового механізму 13, крім курка 32 - не розкривається) (див фіг 3) Курок 32 ударноспускового механізму 13 робить удар по бойку 31 затвора ЗО і згаданий бойок 31 розбиває капсуль патрона 7 Відбувається постріл Порохові гази виштовхують кулю з каналу (позиція 2) ствола 1 і крізь отвір (позиція 21) у СТІНЦІ каналу 2 ствола 1 надходять у газовивідний пристрій 22 (див фіг 8) У камері згаданого газовивідного пристрою 22 порохові гази впливають на газовий поршень 16, переміщуючи останній по на правляючій трубці 23 у бік ствольної коробки З Зв'язана з газовим поршнем 16 затворна рама 15 почне переміщатися назад, стискаючи зворотнобойову пружину 18 (від згинання зворотно-бойову пружину 18 захищає напрямна 46) При цьому гільза патрона 7 витягається з патронника 29 і екстрактується через вікно 45, яке є виконаним на бічній СТІНЦІ ствольної коробки 3 Затворна рама 15 під дією сил інерції продовжує переміщуватись в крайнє заднє положення, стискаючи до упора зворотно-бойову пружину 18 У крайньому задньому положенні затворної рами 15 звільняється патрон 7, що знаходиться в магазині 6, а ударноспусковий механізм 13 приводиться в зведений (бойовий) стан (курок 32 знову встановлюється в бойове положення) Водночас з вищеописаним затворна рама 15 ударяє по амортизатору 33, зменшуючи енергію віддачі (див фіг 10) Амортизатор 33 переміщується у бік торцьової стінки 35 приклада 5 і за допомогою двоплечого важеля 34 додатково стискає зворотно-бойову пружину 18 Після ТОГО, ЯК сила інерції затворної рами 15 стане дорівнювати силі затягування пружини 18, рух назад затворної рами 15 припиниться і вона під дією згаданої зворотно-бойової пружини 18 почне рухатися у бік патронника 29, витягуючи виступом 43 затвора ЗО черговий патрон 7 з магазина 6 і досилаючи його в патронник 29 Затвор ЗО знову провертається в затворній рамі 15 і своїми виступами 44 замикає патрон 7 у патроннику 29, готуючи останній до пострілу Одночасно з вильотом кулі з каналу (позиція 2) ствола 1, порохові гази будуть впливати на компенсатор 28 (див фіг 9) і, проходячи крізь прорізи останнього в зворотну сторону, зменшувати реакцію віддачі зброї Вищеописані операції продовжуються до повного витрачання патронів 7 з магазина 6 Порожній магазин 6, після відкриття пристрою фіксації 8, витягається зі ствольної коробки 3 і замінюється на споряджений Для ведення одиночного вогню стрілець впливає на перемикач 24 видів вогню і встановлює його в потрібне для цього положення (див фіг 10) Подальша робота автоматики зброї відповідає описаній вище Перемикач 24 видів вогню у проміжному положенні (між автоматичним вогнем і одиночним вогнем) виконує роль запобіжника У процесі експлуатації зброї (при необхідності чищення зброї) виконується її неповне розбирання Для цього витягується елемент 42, що призначений для фіксації силової рами 11 до ствольної коробки 3, і відвертається по різьбленню 38 (яке виконане на стовщенні 36 ствола 1) елемент фіксації 39 Силова рама 11 з жорстко закріпленою на ній рукояткою 12 для перенесення зброї і з газовивідним пристроєм 22 з газовою трубкою 23 переміщується у бік обріза ствола 1 і знімаються зі ствола 1 Газовивідний пристрій 22 ВІДДІЛЯЄТЬСЯ ВІД газової трубки 23 Далі знімається кришка 19 ствольної коробки 3 і з внутрішньої порожнини згаданої ствольної коробки 3 витягаються затворна рама 15 з газовим поршнем 16 та зворотнобойова пружина 18 Автоматична стрілецька зброя переноситься стрільцем за рукоятку 12 42575 Підвищення, ефективності використання автоматичної стрілецької зброї, що пропонується, у порівнянні з прототипом, досягається за рахунок зменшення габаритів і, ВІДПОВІДНО, ваги зброї Розташування приклада згаданої автоматичної стрілецької зброї на одній лінії з віссю каналу ствола буде позитивно позначатися на влучності стрілянини (тому що при збігу точки опори з вектором реакції віддачі зникає момент крутіння, що не приводить до вертикального зсуву наведення при стрілянині) Стрілянина посиленими патронами з використанням компенсатора буде послабляти енергію віддачі, що позитивним образом буде позначатися на фізіологічних даних стрільця при здійсненні ним великої КІЛЬКОСТІ пострілів зарядная винтовка системы Токарева образца 1940 г (СВТ-40), мал 53-9 - аналог 3 Жук А Б Винтовки и автоматы - М Военное издательство, 1987 - С 89, розд "53 СССР", 7,62-мм снайперская самозарядная винтовка системы Драгунова образца 1963 г (СВД), мал 53-11 - прототип 4 Жук А Б Винтовки и автоматы - М Военное издательство, 1987 - С 89, розд "53 СССР", 7,62-мм снайперская самозарядная винтовка системы Симонова, опытный образец (СВС-128-ІІ 60), мал 53-12 5 Жук А Б Винтовки и автоматы - М Военное издательство, 1987 - С 90, розд "55 Франция", Самозарядная винтовка М1949/56, мал 55-2 6 Жук А Б Винтовки и автоматы - М Военное издательство, 1987 - С 90, розд "56 Чехословакия", 7-мм самозарядная винтовка Зет К-420, мал 56-5 7 Благовестов А И То, из чего стреляют в СНГ Справ стрелкового оружия / Под общ ред А Е Тараса - Мн Харвест, 1999 - С 318, розд 89 "Калашников АК-74, АКМ" Джерела інформації 1 Жук А Б Винтовки и автоматы - М Военное издательство, 1987 - С 89, розд "53 СССР", 7,62-мм автоматическая винтовка системы Симонова образца 1936 г (АВС-36), мал 53-6 - аналог 2 Жук А Б Винтовки и автоматы - М Военное издательство, 1987 - С 89, розд "53 СССР", 7,62-мм самозарядная винтовка системы Токарева образца 1938 г (СВТ-38), мал 53-8, 7,62-мм само 3 25 59 ФІГ. 1 26 15 /? 4-5 /9 42575 З / 29 12. 26 1 Фіг. 2 Фіг. З 3 /? IS 19 20 З 42575 10 41 42575 1Z точка, що фосдзоруе 16 /////ш^^^^ Фіг. 9 42575 Фіг. 10 16 ФІГ. 11 І6 Фіг. 12 Фіг. 13 42575 Фіг. 14 ФІГ. 16 29 Фіг. 18 Фіг. 17 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42, 295-61-97 Підписано до друку 2002 р Формат 60x84 1/8 Обсяг обл -вид арк Тираж 50 прим Зам УкрІНТЕІ, 03680, Киів-39 МСП, вул Горького, 180 (044) 268-25-22 10
