Пристрій для продувки розплаву метала газо-і/чи порошкоподібними, і/чи твердими реагентами і фурма для продувки розплаву газо-і/чи порошкоподібними, і/чи твердими реагентами

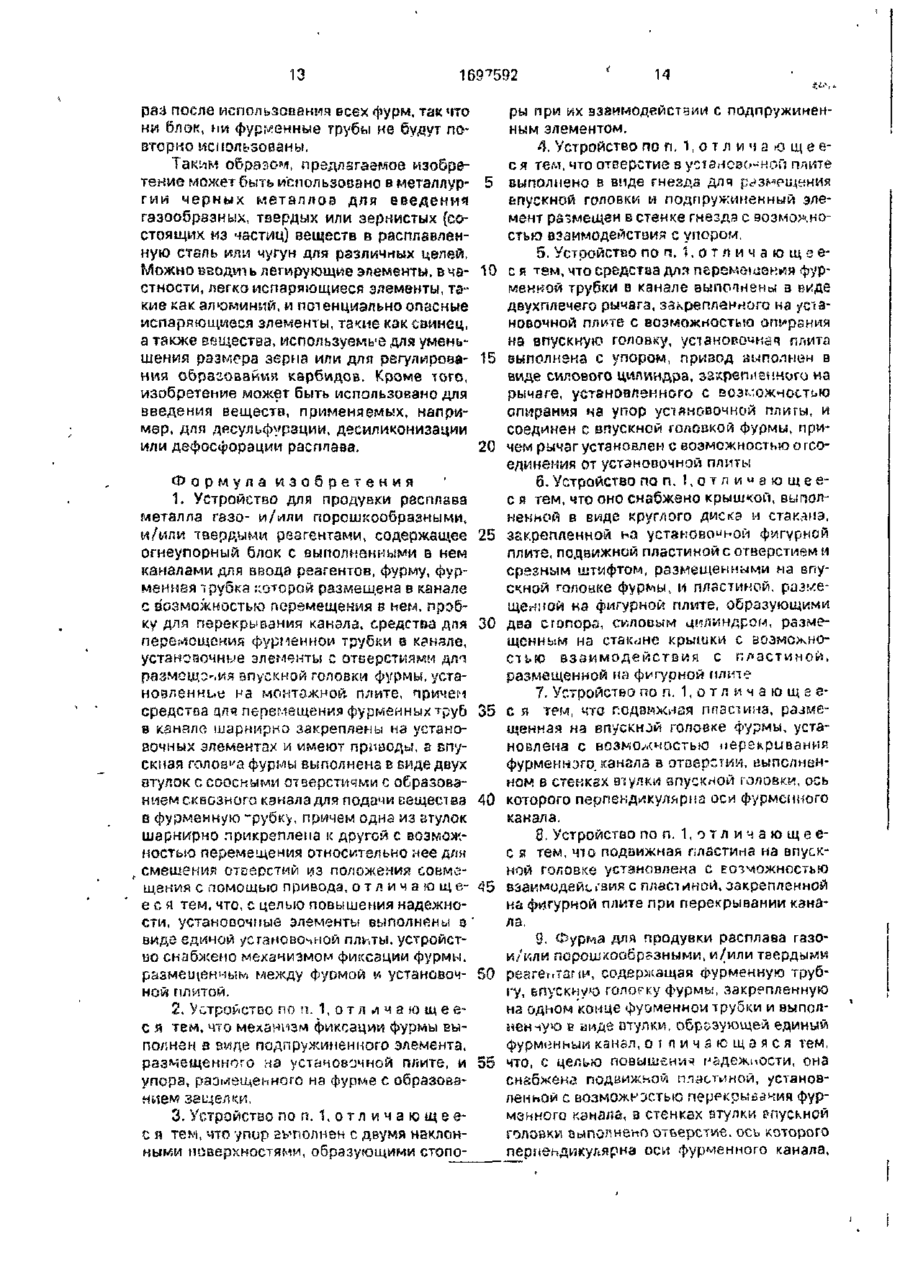

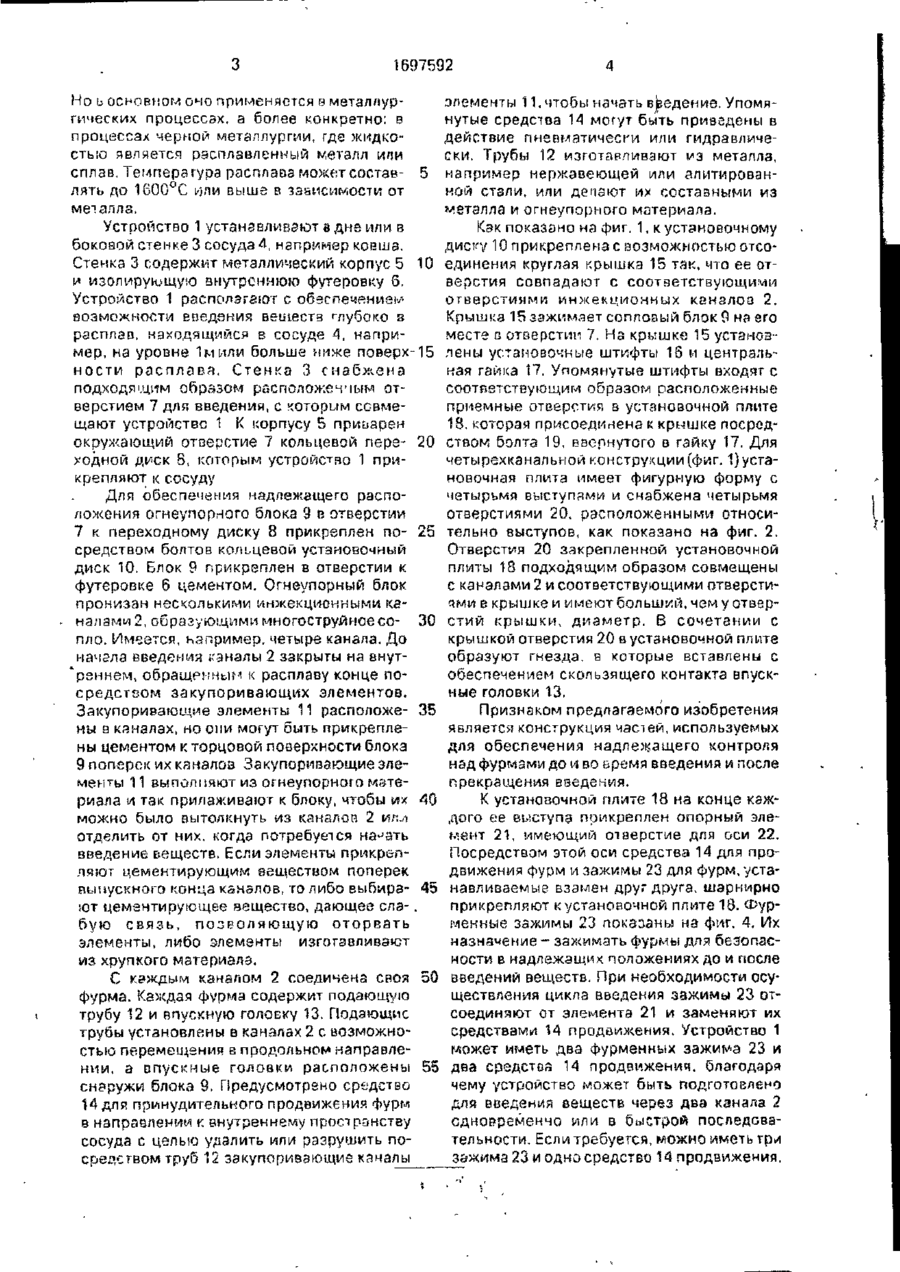

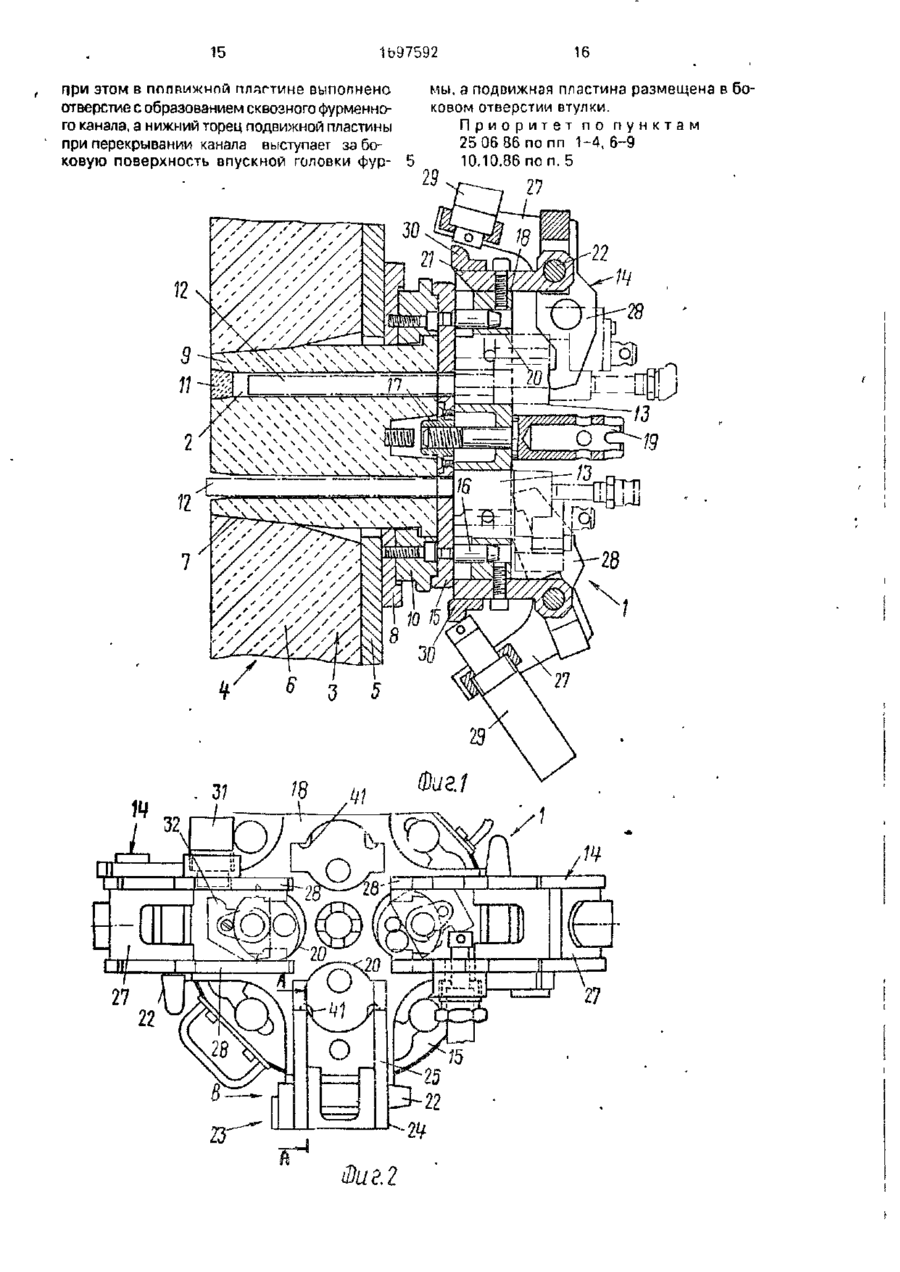

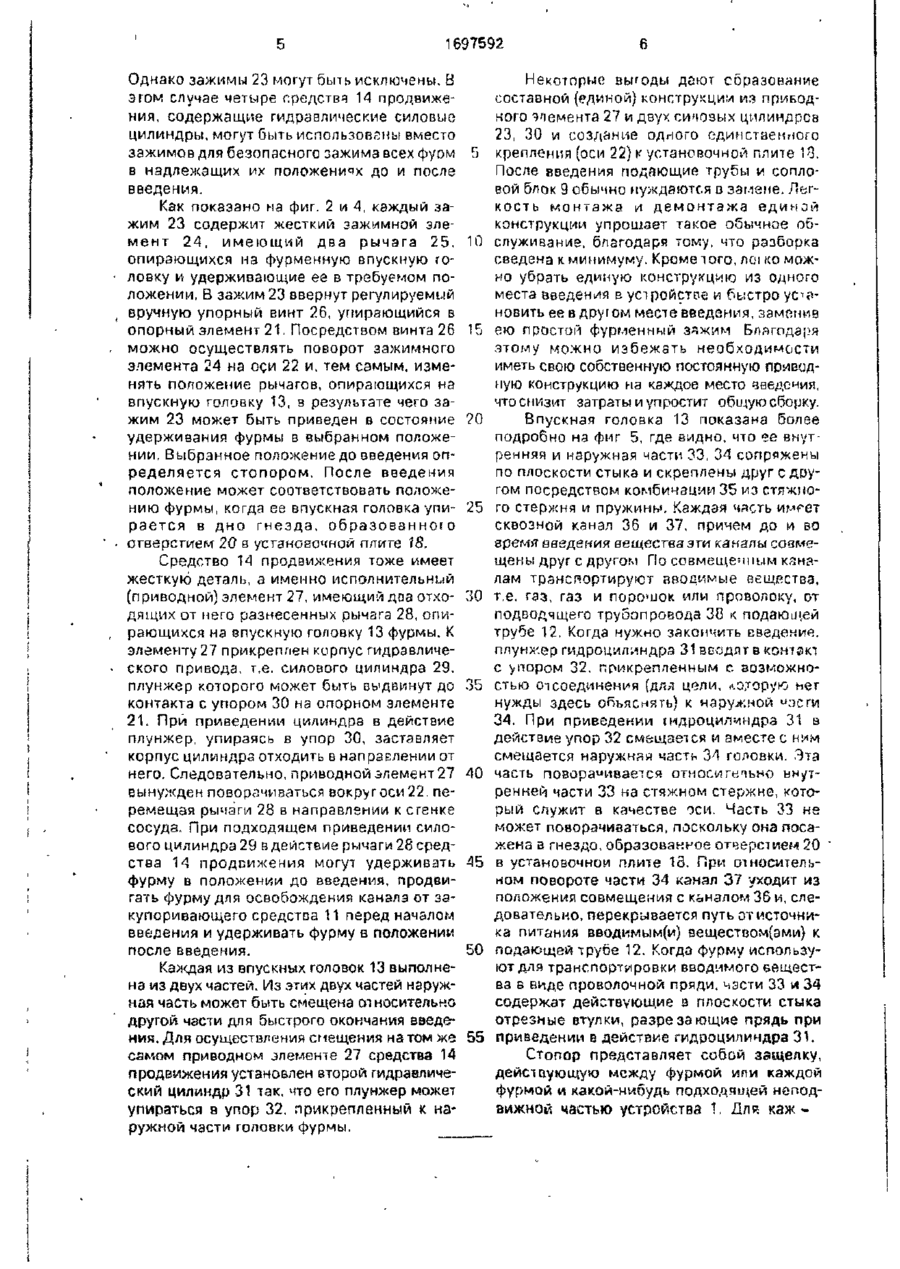

1.Устройство для продувки расплава металла газо- и/или порошкообразными, и/или твердыми реагентами, содержащее огнеупорный блок с вы­полненными в нем каналами для ввода реагентов, фурму, фурменная трубка которой размещена в канале с возможностью перемещения в нем, проб­ку для перекрывания канала, средства для переме­щения фурменной трубки в канале, установочные элементы с отверстиями для размещения впускной головки фурмы, установленные на монтажной плите, причем средства для перемещения фурмен­ных труб в канале шарнирно закреплены на уста­новочных элементах и имеют приводы, а впускная головка фурмы выполнена в виде двух втулок с соосными отверстиями с образованием сквозного канала для подачи вещества в фурменную трубку, причем одна из втулок шарнирно прикреплена к другой с возможностью перемещения относитель­но нее для смещения отверстий из положения со­вмещения с помощью привода, отличающееся тем, что, с целью повышения надежности, устано­вочные элементы выполнены в виде единой установочной плиты, устройство снабжено механизмом фиксации фурмы, размещенным между фурмой и установочной плитой.

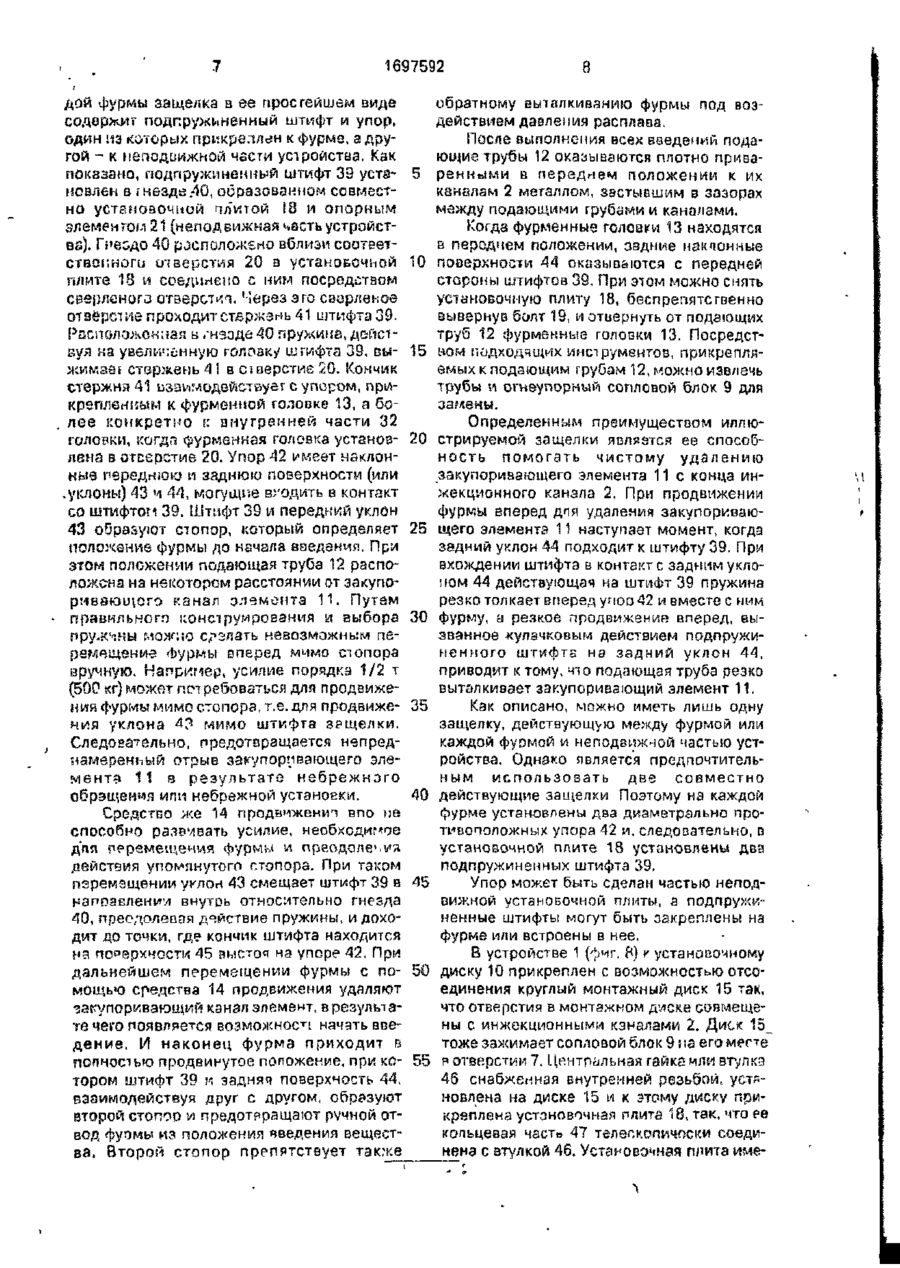

2.Устройство по п. 1, отличающееся тем, что меха­низм фиксации фурмы выполнен в виде подпружи­ненного элемента, размещенного на установочной плите, и упора, размещенного на фурме с образо­ванием защелки.

3.Устройство по п. 1, отличающееся тем, что упор выполнен с двумя наклонными поверхностями, об­разующими стопоры при их взаимодействии с под­пружиненным элементом.

4.Устройство по п. 1, отличающееся тем, что отверстие в установочной плите выполнено в виде гнезда для размещения впускной головки и подпружи­ненный элемент размещен в стенке гнезда с воз­можностью взаимодействия с упором.

5.Устройство по п.1, отличающееся тем, что сред­ства для перемещения фурменной трубки в канале выполнены в виде двуплечего рычага, закреплен­ного на установочной плите с возможностью опирания на впускную головку, установочная плита выполнена с упором, привод выполнен в виде сило­вого цилиндра, закрепленного на рычаге, установ­ленного с возможностью опирания на упор установочной плиты, и соединен с впускной голо­вкой фурмы, причем рычаг установлен с возмож­ностью отсоединения от установочной плиты.

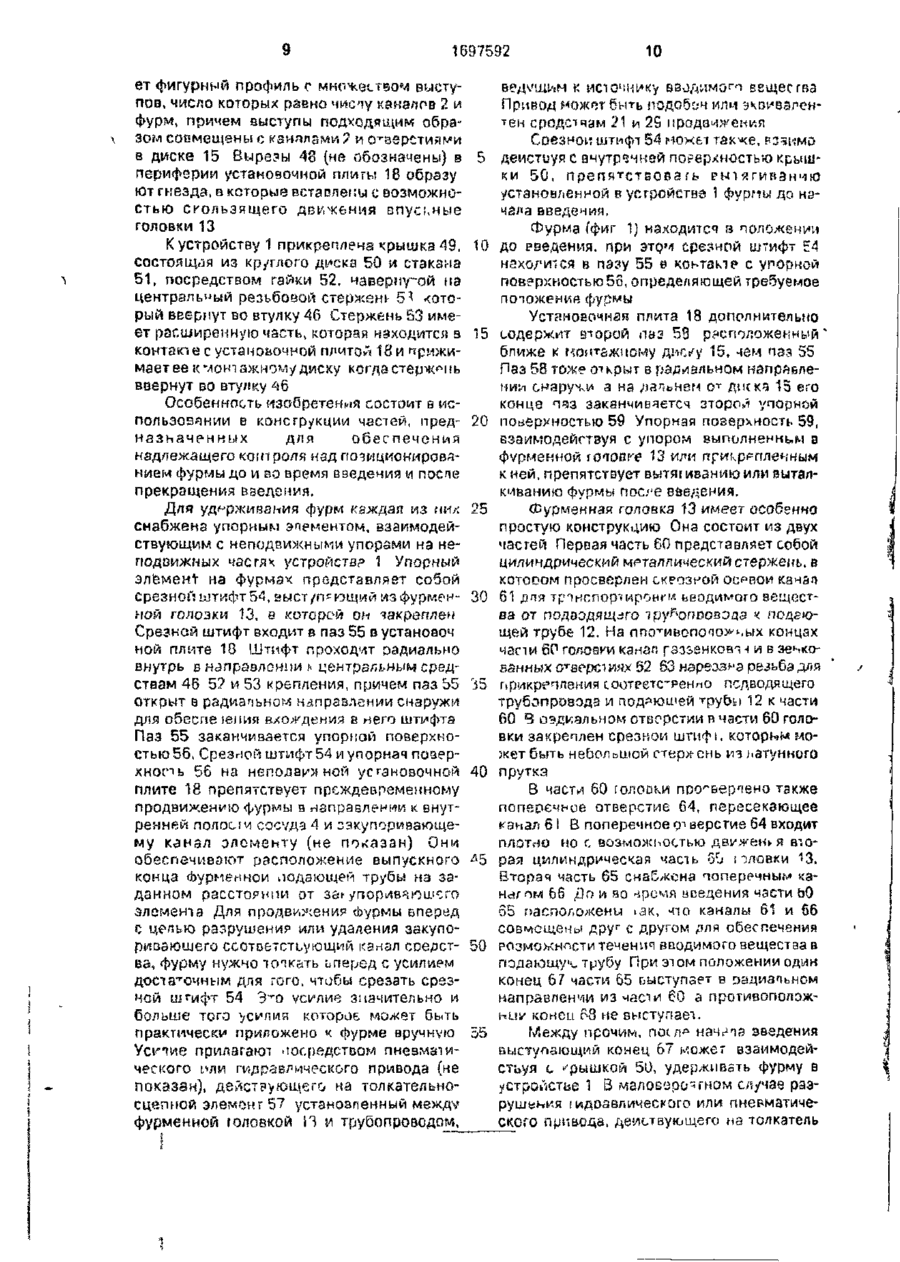

6.Устройство по п.1, отличающееся тем, что оно снабжено крышкой, выполненной в виде круглого диска и стакана, закрепленной на установочной фигурной плите, подвижной пластиной с отверсти­ем и срезным штифтом, размещенными на впуск­ной головке фурмы, и пластиной, размещенной на фигурной плите, образующими два стопора, сило­вым цилиндром, размещенным на стакане крышки с возможностью взаимодействия с пластиной, раз­мещенной на фигурной плите.

7.Устройство по п.1, отличающееся тем, что по­движная пластина, размещенная на впускной го­ловке фурмы, установлена с возможностью перекрывания фурменного канала в отверстии, выполненном в стенках втулки впускной головки, ось которого перпендикулярна оси фурменного ка­нала.

З.Устройство по п.1, отличающееся тем, что по­движная пластина на впускной головке установле­на с возможностью взаимодействия с пластиной, закрепленной на фигурной плите при перекрывании канала.

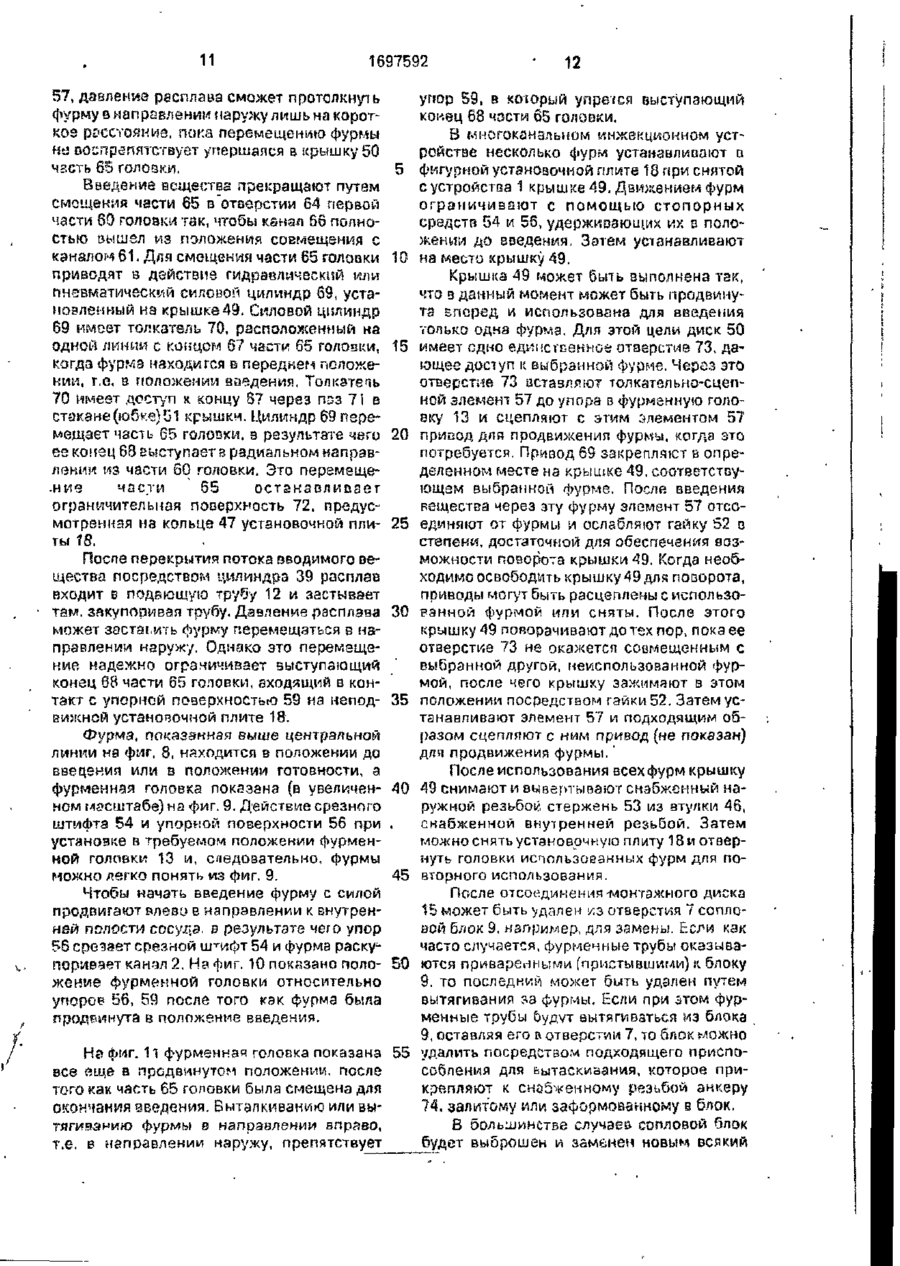

9.Фурма для продувки расплава газо- и/или по­рошкообразными, и/или твердыми реагентами, содержащая фурменную трубку, впускную голо­вку фурмы, закрепленную на одном конце фур­менной трубки и выполненную в виде втулки, образующей единый фурменный канал, отличаю­щаяся тем, что, с целью повышения надежности, она снабжена подвижной пластиной, установлен­ной с возможностью перекрывания фурменного канала, в стенках втулки впускной головки выпол­нено отверстие, ось которого перпендикулярна оси фурменного канала, при этом в подвижной пласти­не выполнено отверстие с образованием сквозного фурменного канала, а нижний торец подвижной пластины при перекрывании канала выступает за боковую поверхность впускной головки фурмы, подвижная пластина размещена в боковом отвер­стии втулки.
