Пістолет-кулемет

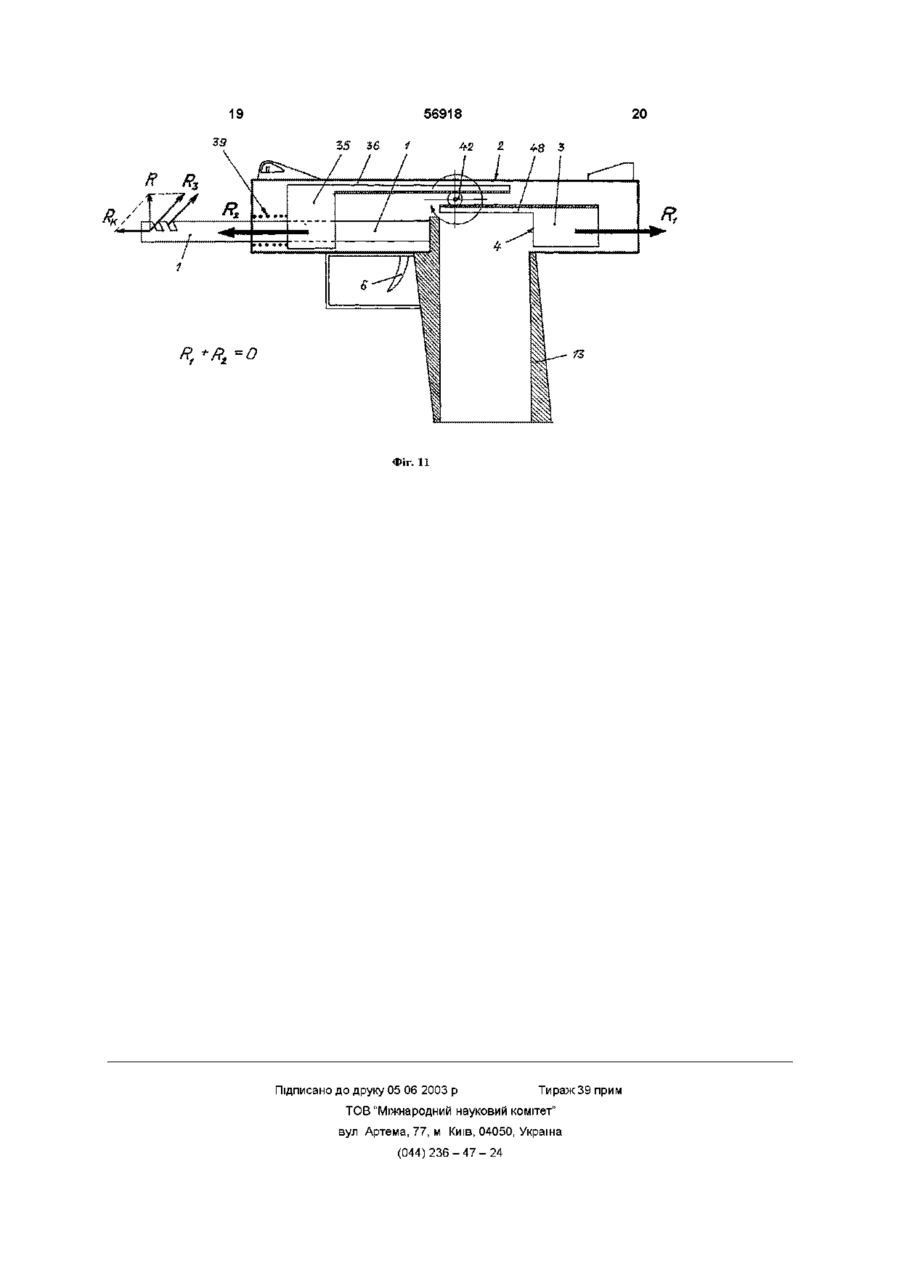

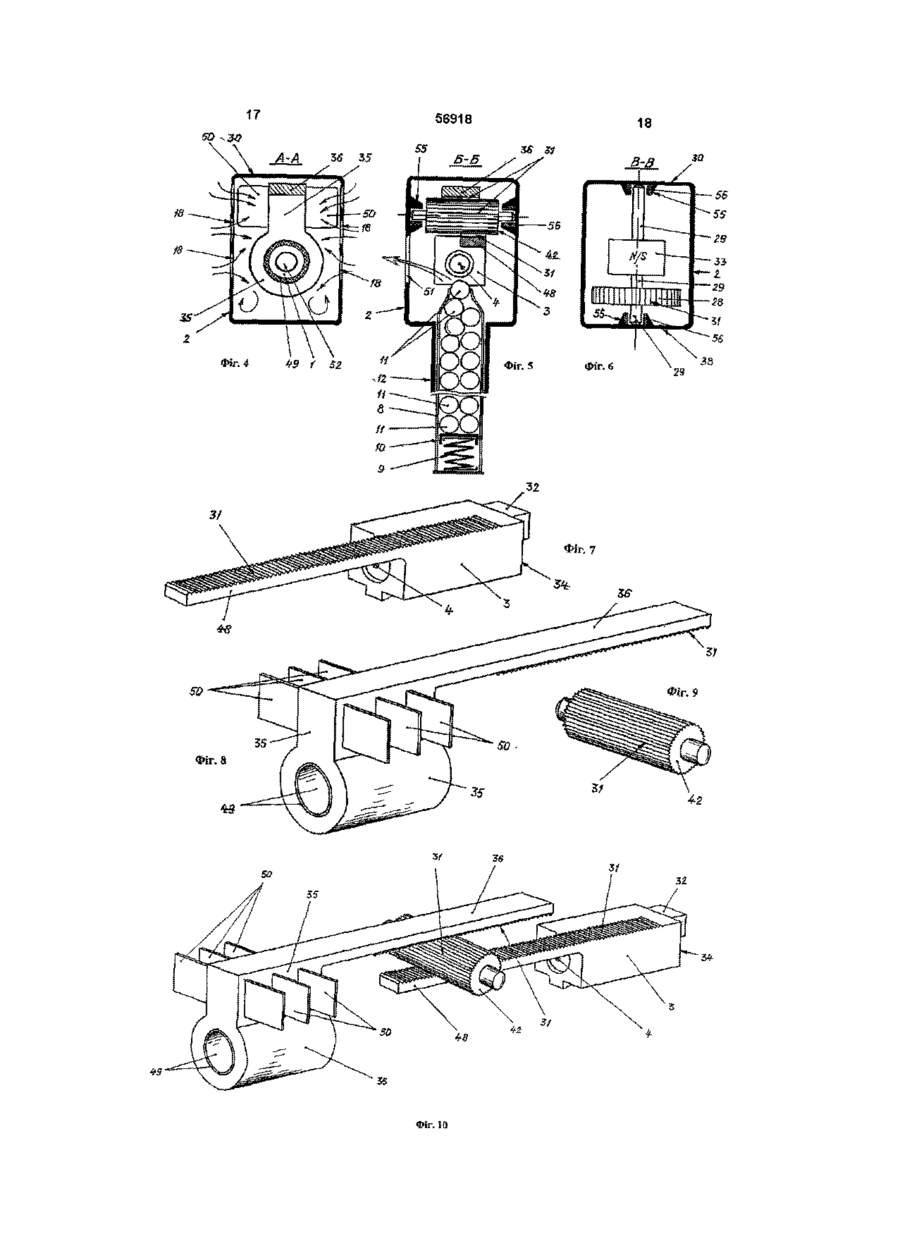

1 Пістолет-кулемет, що містить ствол і ствольну коробку, скріплені між собою, затвор з жорстко закріпленим на ньому бойком, розміщений усередині ствольної коробки і виконаний з можливістю зворотно-поступального переміщення уздовж ствольної коробки, захисний кожух, спусковий гачок, запобіжну скобу, пружину, магазин коробчастої конструкції з розміщеними усередині пружиною і подавачем патронів, горловину для магазина, виконану як рукоятка для утримання зброї, прицільні пристосування, розміщені на кожусі і на ствольній коробці, засувку магазина і важіль автоматичного запобіжника, розташовані на рукоятці для утримання зброї, при цьому на кожусі виконані вентиляційні отвори для охолодження ствола, а на стволі виконані наскрізні ЩІЛИННІ вирізи, розташовані на верхній поверхні ствола на ДІЛЯНЦІ дульного зрізу, який відрізняється тим, що він додатково містить джерело живлення, закріплене на задній СТІНЦІ ствольної коробки, електричний двигун з редуктором, закріплений усередині ствольної коробки, елемент керування електродвигуном, запобіжник, розміщений у ланцюзі між елементом керування електродвигуном і джерелом живлення, першу зубчату шестірню, закріплену на валу редуктора електродвигуна, другу зубчату шестірню, закріплену на валу, розташованому перпендикулярно кришці ствольної коробки, що входить у зачеплення з зубцями першої зубчатої шестірні, ПОСТІЙНІ магніти, закріплені, ВІДПОВІДНО, на затворі в його задній частині і на валу другої зубчатої шестірні, рухому масу з закріпленою на ній зубчатою рейкою, розміщену усередині ствольної коробки уздовж останньої з можливістю переміщення відносно ствола, обмежник вільного ходу затвора, виконаний у нижній частині ствольної коробки, демпфірувальну пружину, установлену між передньою стінкою захисного кожуха і передньою торцевою поверхнею рухомої маси, демпфер, установлений між обмежником вільного ходу затвора і задньою торцевою частиною затвора, зубчатий вал, розташований усередині ствольної коробки перпендикулярно її стінкам, пружний елемент, закріплений на кришці ствольної коробки з можливістю контактування з зубчатою рейкою рухомої маси в усьому и діапазоні переміщень уздовж ствольної коробки, додаткову пружину, зв'язану зі спусковим гачком, затворний затримувач і перемичку, виконану як пластина, жорстко закріплена перпендикулярно бічним стінкам горловини магазина, при цьому корпус магазина розділений усередині на дві симетричні секції перегородкою, КІЛЬКІСТЬ пружин і подавачів у магазині збільшено удвічі, у верхній частині магазина виконані подовжні прорізи для проходу перемички, розміщені симетрично внутрішній перегородці, патрони в кожній з секцій магазина розташовані капсулями у бік згаданої перегородки, затвор містить додаткову рейку, на додатковій рейці і на верхній поверхні затвора виконані зубці, аналогічні зубцям зубчатого вала, зубчатий вал установлений з можливістю зачеплення своїми зубцями з зубцями зубчатої рейки рухомої маси і затвора, постійний магніт закріплений на валу другої зубчатої шестірні і виконаний з можливістю повороту щодо осі вала на 360°, ПОСТІЙНІ магніти розташовані один до другого однойменними полюсами і, ВІДПОВІДНО, ПО обидва боки обмежника вільного ходу затвора, усередині рухомої маси жорстко закріплена прокладка, виконана з матеріалу, що має мінімальний коефіцієнт тертя між поверхнею ствола і рухомою масою у всьому діапазоні температурних розширень ствола, на рухомій масі закріплені пластинки, що забезпечують переміщення і перемішування мас повітря усередині кожуха зброї 2 Пістолет-кулемет за п 1, який відрізняється тим, що зубці затвора виконані з можливістю зачеплення з зубцями зубчатого вала у всьому діапазоні переміщень затвора уздовж ствольної коробки 00 о> (О ю Винахід відноситься до галузі озброєння, зокрема, до ствольної вогнепальної зброї, а саме, до пістолетів-кулеметів Відомий пістолет-кулемет, який містить ствол, ствольну/затворну коробку з горловиною для магазина, кожух з вентиляційними отворами, затворну раму, спусковий механізм зі спусковим гачком, зворотно-бойову пружину, магазин і прицільні пристосування, розташовані, ВІДПОВІДНО, на кожусі і на ствольній коробці III Недоліками відомого пістолета-кулемета є складність в експлуатації, а саме те, що для проведення операції щодо взведення затворної рами стрільцю необхідно зняти руку з пускового гачка На проведення цієї операції витрачається додатковий час і змінюються умови прицілювання шляхом зміни положення зброї в просторі Найбільш близьким технічним рішенням, обраним за прототип, є пістолет-кулемет, який містить безпосередньо ствол і ствольну коробку, скріплені між собою, затвор з жорстко закріпленим на ньому бойком, розміщений усередині згаданої ствольної коробки, виконаний з можливістю зворотно-поступального переміщення уздовж ствольної коробки, захисний кожух, спусковий гачок, запобіжну скобу, пружину, магазин, виконаний коробчастої конструкції з розміщеної усередині пружиною і подавачем патронів, горловину для магазина, виконану у вигляді рукоятки для утримання зброї, прицільні пристосування, розміщені на кожусі і на ствольній коробці, засувку магазина і важіль автоматичного запобіжника, розташовані на згаданій рукоятці для утримання зброї, при цьому на кожусі виконані вентиляційні отвори для охолодження ствола, а на згаданому стволі виконані наскрізні ЩІЛИННІ вирізи, розташовані на верхній поверхні ствола в районі дульного зрізу 121 Недоліками відомого пістолета-кулемета, обраного за прототип, є складність в експлуатації пістолета-кулемета, а саме те, що для проведення операції щодо взведення затвора (затворної рами) витрачається додатковий час і змінюються умови прицілювання шляхом мимовільної зміни положення зброї в просторі В основу винаходу поставлена задача шляхом усунення недоліків прототипу забезпечити поліпшення ергономічних та тактико-технічних характеристик зброї і зменшити час на приведення зброї до бойового застосування Суть винаходу в пістолеті-кулеметі, який містить безпосередньо ствол і ствольну коробку, скріплені між собою, затвор з жорстко закріпленим на ньому бойком, розміщений усередині згаданої ствольної коробки, виконаний з можливістю зворотно-поступального переміщення уздовж ствольної коробки, захисний кожух, спусковий гачок, запобіжну скобу, пружину, магазин, виконаний коробчастої конструкції з розміщеної усередині пружиною і подавачем патронів, горловину для магазина, виконану у вигляді рукоятки для утримання зброї, прицільні пристосування, розміщені на кожусі і на ствольній коробці, засувку магазина і важіль автоматичного запобіжника, розташовані на згаданій рукоятці для утримання зброї, при цьому на кожусі виконані вентиляційні отвори для охолодження ствола, а на згаданому стволі виконані наскрізні ЩІЛИННІ вирізи, розташовані на верхній поверхні ствола в районі дульного зрізу, полягає в тому, що він додатково містить джерело живлення, закріплене на задній СТІНЦІ ствольної коробки, електричний двигун з редуктором, закріплений усередині ствольної коробки, елемент керування електродвигуном, запобіжник, розміщений у ланцюзі між елементом керування електродвигуном і джерелом живлення, першу зубчасту шестірню, закріплену на валу згаданого редуктора електродвигуна, другу зубчасту шестірню, закріплену на валу, розташованому перпендикулярно кришці ствольної коробки, що входить у зачеплення з зубьями першої зубчастої шестірні, ПОСТІЙНІ магніти, закріплені, ВІДПОВІДНО, на затворі в його задній частині і на валу другої зубчастої шестірні, рухому масу з закріпленою на ній зубчастою рейкою, розміщену усередині ствольної коробки уздовж останньої з можливістю переміщення відносно ствола, обмежник вільного ходу затвора, виконаний у нижній частині ствольної коробки, демпфіруючу пружину, установлену між передньою стінкою захисного кожуха і передньою торцевою поверхнею рухомої маси, демпфер, установлений між обмежником вільного ходу затвора і задньою торцевою частиною згаданого затвора, зубчастий вал, розташований усередині ствольної коробки перпендикулярно її стінкам, пружний елемент, закріплений на кришці ствольної коробки з можливістю контактування з зубчастою рейкою рухомої маси в усьому и діапазоні переміщень уздовж ствольної коробки, додаткову пружину, зв'язану зі спусковим гачком, затворну затримку і перемичку, виконану у вигляді пластини, жорстко закріплену перпендикулярно бічним стінкам горловини магазина Суть винаходу полягає і в тому, що корпус магазина виконаний розділеним усередині на дві симетричні секції перегородкою, КІЛЬКІСТЬ пружин і подавачів у магазині виконано збільшеним удвічі, у верхній частині магазина виконані подовжні прорізи для проходу перемички, розміщені симетрично внутрішній перегородці, патрони в кожній з секцій магазина виконані розташованими капсулями убік до згаданої перегородки, затвор виконаний постаченим додатковою рейкою, на згаданій додатковій рейці і на верхній поверхні затвора виконані зубья, аналогічні зубьям зубчастого вала, зубчастий вал установлений з можливістю зачеплення своїми зубьями з зубьями зубчастої рейки рухомої маси і затвора, постійний магніт, закріплений на валу другої зубчастої шестірні, виконаний з можливістю повороту щодо осі згаданого вала на 360°, ПОСТІЙНІ магніти виконані розташованими один до другого однойменними полюсами і, ВІДПОВІДНО, по обох сторонах згаданого обмежника вільного ходу затвора, усередині рухомої маси жорстко закріплена 56918 однойменними полюсами і, ВІДПОВІДНО, ПО обох прокладка, виконана з матеріалу, що має сторонах згаданого обмежника вільного ходу мінімальний коефіцієнт тертя між поверхнею затвора, усередині рухомої маси жорстко ствола і рухомою масою у всьому діапазоні закріплена прокладка, виконана з матеріалу, що температурних розширень ствола, на згаданій має мінімальний коефіцієнт тертя між поверхнею рухомій масі закріплені пластинки, що Б ствола і рухомою масою у всьому діапазоні забезпечують переміщенням перемішування мас температурних розширень ствола, на згаданій повітря усередині кожуха зброї, а зубья затвора рухомій масі закріплені пластинки, що виконані з можливістю зачеплення з зубьями забезпечують переміщення і перемішування мас зубчастого вала у всьому діапазоні переміщень повітря усередині кожуха зброї, а зубья затвора затвора уздовж ствольної коробки виконані з можливістю зачеплення з зубьями Порівняльний аналіз технічного рішення, яке зубчастого вала у всьому діапазоні переміщень заявляється, із прототипом, дозволяє зробити затвора уздовж ствольної коробки висновок, що пістолет-кулемет, який заявляється, відрізняється тим, що він додатково містить Таким чином, пістолет-кулемет, який джерело живлення, закріплене на задній СТІНЦІ заявляється, відповідає критерію винаходу ствольної коробки, електричний двигун з «новизна» редуктором, закріплений усередині ствольної Суть винаходу пояснюється кресленнями, де коробки, елемент керування електродвигуном, на фіг 1 показаний загальний вигляд пістолетазапобіжник, розміщений у ланцюзі між елементом кулемета (як варіант конструктивного виконання), керування електродвигуном і джерелом живлення, на фіг 2 представлена конструктивнопершу зубчасту шестірню, закріплену на валу компонувальна схема пістолета-кулемета, який згаданого редуктора електродвигуна, другу заявляється, на фіг 3 показане розміщення зубчасту шестірню, закріплену на валу, конструктивних елементів пістолета-кулемета в розташованому перпендикулярно кришці підготовленому до бойового застосування ствольної коробки, що входить у зачеплення з положенні, на фіг 4 показана схема охолодження зубьями першої зубчастої шестірні, ПОСТІЙНІ ствола пістолета-кулемета (перетин А-А), на фіг 5 магніти, закріплені, ВІДПОВІДНО, на затворі в його показана схема розміщення магазина відносно задній частині і на валу другої зубчастої шестірні, ствольної коробки і затвора (перетин Б-Б), на фіг 6 рухому масу з закріпленою на ній зубчастою показана схема розміщення постійного магніту на рейкою, розміщену усередині ствольної коробки валу, на фіг 7 показаний загальний вигляд затвора уздовж останньої з можливістю переміщення з розташованим на ньому постійним магнітом (як відносно ствола, обмежник вільного ходу затвора, варіант конструктивного виконання), на фіг 8 виконаний у нижній частині ствольної коробки, показаний загальний вигляд рухомої маси (як демпфіруючу пружину, установлену між варіант конструктивного виконання), на фіг 9 передньою стінкою захисного кожуха і передньою показаний загальний вигляд зубчастого вала (як торцевою поверхнею рухомої маси, демпфер, варіант конструктивного виконання), на фіг 10 установлений між обмежником вільного ходу показана схема зачеплення зубыв зубчастого затвора і задньою торцевою частиною згаданого вала з зубьями зубчастої рейки рухомої маси і затвора, зубчастий вал, розташований усередині затвора, на фіг 11 показана схема компенсації ствольної коробки перпендикулярно її стінкам, реакції віддачі пружний елемент, закріплений на кришці ствольної Пістолет-кулемет (див фіг 2-3) конструктивно коробки з можливістю контактування з зубчастою містить безпосередньо стовбур 1 і ствольну рейкою рухомої маси в усьому и діапазоні коробку 2, скріплені між собою, затвор 3 з жорстко переміщень уздовж ствольної коробки, додаткову закріпленим на ньому бойком 4, розміщений пружину, зв'язану зі спусковим гачком, затворну усередині згаданої ствольної коробки 2, виконаний затримку і перемичку, виконану у вигляді з можливістю зворотно-поступального пластини, жорстко закріплену перпендикулярно переміщення уздовж згаданої ствольної коробки 2, бічним стінкам горловини магазина, при цьому захисний кожух 5, спусковий гачок 6, запобіжну корпус магазина виконаний розділеним усередині скобу 7, магазин 8, виконаний коробчастої на дві симетричні секції перегородкою, КІЛЬКІСТЬ конструкції з розміщеною усередині пружиною 9 і пружин і подавачів у магазині виконано подавачем 10 патронів 11, горловину 12 для збільшеним удвічі, у верхній частині магазина магазина 8, виконану у вигляді рукоятки 13 для виконані подовжні прорізи для проходу перемички, утримання зброї, прицільні пристосування (мушку розміщені симетрично внутрішній перегородці, 14 і цілик 15), розміщені, ВІДПОВІДНО, на захисному патрони в кожній з секцій магазина виконані кожусі 5 і на ствольній коробці 2, засувку 16 розташованими капсулями убік до згаданої магазина 8 і важіль 17 автоматичного запобіжника, перегородки, затвор виконаний постаченим розташовані на згаданій рукоятці 13 для додатковою рейкою, на згаданій додатковій рейці і утримання зброї На захисному кожусі 5 виконані на верхній поверхні затвора виконані зубья, вентиляційні отвори 18 (наприклад, круглої чи аналогічні зубьям зубчастого вала, зубчастий вал довгастої форми в плані) для охолодження ствола установлений з можливістю зачеплення своїми 1, а на згаданому стволі 1 виконані наскрізні зубьями з зубьями зубчастої рейки рухомої маси і ЩІЛИННІ вирізи 19, розташовані на верхній поверхні затвора, постійний магніт, закріплений на валу ствола 1 у районі дульного зрізу 20 Пістолетдругої зубчастої шестірні, виконаний з можливістю кулемет (див фіг 1-2) додатково містить джерело повороту щодо осі згаданого вала на 360°, ПОСТІЙНІ живлення 21, закріплене на задній СТІНЦІ 22 магніти виконані розташованими один до другого ствольної коробки 2, електричний двигун 23 з редуктором 24, закріплений усередині ствольної коробки 2, елемент керування 25 електродвигуном 23, запобіжник 26, розміщений у ланцюзі між елементом керування 25 електродвигуном 23 і джерелом живлення 21, першу зубчасту шестірню 27, закріплену на валу згаданого редуктора 24 електродвигуна 23, другу зубчасту шестірню 28, закріплену на валу 29, розташованому перпендикулярно кришці ЗО ствольної коробки 2 (див фіг 6), що входить у зачеплення з зубьями 31 першої зубчастої шестірні 27, ПОСТІЙНІ магніти 32 і 33 (N/S), закріплені, ВІДПОВІДНО, на затворі 3 на його задній частині 34 і на валу 29 другої зубчастої шестірні 28, рухому масу 35 із закріпленою на ній зубчастою рейкою 36, розміщену усередині ствольної коробки 2 уздовж останньої з можливістю переміщення відносно ствола 1, обмежник 37 вільного ходу затвора 3, виконаний у нижній частини 38 ствольної коробки 2, демпфіруючу пружину 39, установлену між передньою стінкою 40 захисного кожуха 5 і передньою торцевою поверхнею рухомої маси 35, демпфер 41 (призначений для запобігання удару затвора 3 у крайнім заднім його положенні по другій зубчастій шестірні 28), установлений між обмежником 37 вільного ходу затвора 3 і задньої торцевою частиною 34 згаданого затвора З, зубчастий вал 42, розташований усередині ствольної коробки 2 перпендикулярно її стінкам (див фіг 5 і фіг 9), пружний елемент 43, закріплений на кришці ЗО ствольної коробки 2 з можливістю контактування з зубчастою рейкою 36 рухомої маси 35 у всьому її діапазоні переміщень уздовж ствольної коробки 2, додаткову пружину 44, зв'язану зі спусковим гачком 6, і перемичку 45, виконану у вигляді пластини, жорстко закріплену перпендикулярно бічним стінкам горловини 12 магазина Конструктивно корпус магазина 8 виконаний розділеним усередині на дві симетричні секції перегородкою 46 КІЛЬКІСТЬ пружин 9 і подавачів 10 у магазині 8 виконано збільшеним удвічі У верхній частині магазина 8 виконані подовжні прорізи 47 для проходу перемички 45 і дозанурювння верхнього патрона 11, розміщеного в задній секції магазина 8, Згадані подовжні прорізи 47 розміщені симетрично щодо внутрішньої перегородки 46 Патрони 11 у кожній з секцій магазина 8 виконані розташованими капсулями убік до згаданої перегородки 46 Затвор З конструктивно виконаний постаченим додатковою рейкою 48 На згаданій додатковій рейці 48 і на верхній поверхні затвора 3 виконані зубья 31, аналогічні зубьям 31 зубчастого вала 42 Зубчастий вал 42 установлений з можливістю зачеплення своїми зубьяами 31 із зубьями 31 зубчастої рейки 36 рухомої маси 35 і затвора З (див фіг 5 і фіг 10) Постійний магніт 33, закріплений на валу 29 другої зубчастої шестірні 28, виконаний з можливістю повороту відносно осі згаданого вала 29 на 360° (див фіг 6) ПОСТІЙНІ магніти 32 і 33 (N/S) виконані розташованими один до другого однойменними полюсами, наприклад, N до N, чи S до S, і, ВІДПОВІДНО, по обох сторонах згаданого обмежника 37 вільного ходу затвора З Усередині рухомої маси 35 жорстко закріплена прокладка 49, виконана з матеріалу, який має 56918 8 мінімальний коефіцієнт тертя між поверхнею ствола 1 і рухомою масою 35 у всьому діапазоні температурних розширень ствола, наприклад, із фторопласта (див фіг 8) На згаданій рухомій масі 35 закріплені пластинки 50, що забезпечують переміщення і перемішування мас повітря усередині захисного кожуха 5 зброї (див фіг 4 і фіг 8) Зубья 31 затвора 3 і рейки 48 згаданого затвора 3 виконані з можливістю зачеплення з 4 зубьями 31 зубчастого вала 42 у всьому діапазоні переміщень затвора 3 уздовж ствольної коробки 2 (див фіг 3 і фіг 10) На одній з бічних сторін ствольної коробки 2 виконане вікно 51 для екстракції стріляних гільз (див фіг 1 і фіг 5) Ствол 1 виконаний жорстко з'єднаним зі ствольною коробкою 2 і містить канал 52 ствола з нарізами 53, і патронник 54 Зубчастий вал 42, перша 27 і друга 28 зубчасті шестірні закріплені в опорах 55, постачених підшипниками качіння 56, виконаних, наприклад, із фторопласта (матеріал з мінімальним коефіцієнтом тертя і постійними фізико-хімічними характеристиками при температурі до +300°С) (див фіг 5 і фіг 2-3) Засувка 16 магазина 8, що утримує магазин 8 від випадання, і важіль 17 автоматичного запобіжника, призначеного для відключення живлення, що подається з джерела живлення 21 на електродвигун 23, виконані розташованими на задній СТІНЦІ рукоятки 13 для утримання зброї Усередині ствольної коробки 2 розміщена затворна затримка 57, що забезпечує зупинку затвора 3 у крайнім заднім положенні при витрачанні всіх патронів 11 з магазина 8 (див фіг 2-3) Пістолет-кулемет функціонує такий чином Попередня зброя (пістолет-кулемет) приводиться до бойового стану Для цього попередньо споряджений патронами 11 магазин 8 вводять у приймач магазина (горловину 12), де він фіксується в за допомогою засувки 16 У спорядженому патронами 11 магазині 8 згадані патрони 11 розміщаються так, що патрони 11 у кожній з секцій повернені своїми капсулями до внутрішньої перегородки 46, що розділяє корпус зазначеного магазина 8 на дві симетричні секції При введенні спорядженого магазина 8 у порожнину горловини 12, перемичка 45 ввійде в одну з подовжніх прорізів 47, виконаних на бічній СТІНЦІ корпуса магазина 8, а саме, у задній проріз 47 (згідно ЗІ схемами на фіг 2-3) Перемичка 47 буде дозануривати верхній патрон 11, що знаходиться в задній секції магазина 8 (згідно зі схемами на фіг 2-3) Після спорядження зброї магазином 8, стрілець бере зброю в руки й утримує її за рукоятку 13 При цьому стрілець долонею руки надавлює на важіль 28 автоматичного запобіжника і замикає запобіжник 26, що забезпечує подачу живлення від джерела живлення 21 до електродвигуна 23 через елемент 25 керування електродвигуном Затвор З знаходиться при цьому в крайньому передньому положенні (у контакті з патронником 21) під дією однойменних магнітних полів (N/S) постійного магніту 32, закріпленого на задній частині 34 затвора 3, і постійного магніту 33, закріпленого на валу 29, тому що магніти 32 і 33 повернені один до другого однойменними полюсами, наприклад, N до N чи S до S Перед виробництвом пострілу стрілець повертає зброю убік ЦІЛІ І робить прицілювання за допомогою цілика 15 і мушки 14 (які розташовані, ВІДПОВІДНО, на кришці ЗО ствольної коробки 2 і на захисному кожусі 5) Далі для виробництва пострілу стрілець натискає на спусковий гачок 6 (закритий запобіжною скобою 7) і замикають електричний ланцюг від джерела живлення 21 до електродвигуна 23 При цьому зусилля на спусковому гачку 6 імітується додатковою пружиною 44 При подачі живлення на електродвигун 23, його рухливий якір (на фіг 1-11 - не показаний) починає обертатися Обороти рухливого якоря електромагніта 23 зменшуються на редукторі 24 (наприклад, до обертів 400-600 у секунду), на валу якого встановлена перша зубчаста шестірня 27 (зубья 31 якої знаходяться в зачепленні з зубьями 31 другої зубчастої шестірні 28) Таким чином, при обертанні першої зубчастої шестірні 27 починає обертатися і друга зубчаста шестірня 28, що жорстко закріплена на валу 29 При цьому буде обертатися і другий постійний магніт 33, закріплений на згаданому валу 29 Коли другий постійний магніт 33 почне обертатися, то він буде повертатися до першого постійного магніту 32 іншим полюсом (наприклад, N до S чи S до N) і притягати до себе перший постійний магніт 32 (згідно З ТИМ, ЩО різнойменні полюси постійних магнітів притягаються між собою, перший магніт 32, жорстко закріплений на затворі 3, буде притягуватися до магніту 33, закріпленому жорстко на валу 29 і який не має можливості подовжнього переміщення /З/) У зв'язку з тим, що технологічно ПОСТІЙНІ магніти 32 і 33 виконані з матеріалів, що володіють великою магнітною силою (від 1 до 10кг/см2), те затвор 3 буде переміщатися в крайнє заднє положення, переборюючи силу стиску демпфіруючої пружини 39 При цьому затвор З проходить над верхнім патроном 11, що знаходиться в передній секції магазина 5, і звільняє вищевказаний патрон 11 (у цей час патрон 11, що знаходиться в задній секції магазина 8, буде дозануреним перемичкою 45 до рівня, що не заважає проходженню над ним затвора 3) Переміщення затвора 3 у крайнє заднє положення буде приводити до обертання зубчастий вал 42, що розміщений у підшипниках качіння 57, установлених, у свою чергу, в опорах 55 (на бічних стінках ствольної коробки 2) Обертання зубчастого вала 42 буде відбуватися за рахунок зачеплення зубыв 31 зубчастого вала 42 як із зубьями 31 затвора, так і з зубьями 31 рейки 48 згаданого затвора З У зв'язку з тим, що конструктивно зубья 31 зубчастого вала 42 виконані так, що знаходяться у зачепленні з зубьями 31 на зубчастій рейці 36 рухомої маси 35, то рухома маса 35 почне переміщатися по стволу 1 убік передньої стінки 40 захисного кожуха 5 За час переміщення рухомої маси 35 по стволу 1 буде стискуватися демпфіруюча пружина 39 (накопичуючи енергію для запобігання удару рухомої маси 35 у крайньому передньому 56918 10 положенні по передній СТІНЦІ 40 захисного кожуха 5, тому, що за час наближення першого постійного магніту 32 до другого постійного магніту 33 швидкість переміщення першого постійного магніту 32 буде збільшуватися) У крайньому задньому положенні затвор 3 упреться в демпфер 41, закріплений на обмежнику 37 (який виконаний на нижній частині 38 ствольної коробки 2 для недопущення удару магніту 32 по магніту 33, і, ВІДПОВІДНО, жорсткого контакту затвора 3 з обмежником 37 вільного ходу затвора) У наступний період часу, коли електродвигун 23 забезпечить поворот першої зубчастої шестірні 27 і другої зубчастої шестірні 28 на кут більше 180°, другий постійний магніт 33, закріплений на валу 29, буде повертатися до першого постійного магніту 32 іншим полюсом При цьому магніт 33, закріплений на валу 29, буде повертатися до магніту 32, закріпленому на затворі З, однойменним полюсом (наприклад, N до N чи S до S) За наслідками цього магнітне поле (N/S) магніту 33 буде впливати на магніт 32, закріплений на затворі 3, і згаданий затвор 3 почне різко переміщатися убік патронника 54 під дією вищевказаних зусиль однойменних магнітних полів (N/S) від магнітів 32 і 33 Переміщуючись убік патронника 54, затвор 3 буде витягати верхній патрон 11 з передньої секції магазина 8 і досилати його в патронник 54 ствола 1 При повному досиланні патрона 11 у патронник 54 магнітні поля від магнітів 32 і 33 будуть мати максимальну величину і затвор 3 буде під дією магнітного поля замикати патрон 11 у патроннику 54 (див фігЗ) Також при повному досиланні патрона 11 у патронник 54 бойок 4 затвора буде наколювати капсуль патрона 11 Від запалення капсуля відбувається загоряння порохового заряду і відбувається виліт кулі з каналу 52 ствола 1 Куля, при проходженні по каналу 52 ствола 1, здобуває закручування завдяки нарізам 53, виконаним на внутрішній поверхні ствола 1 При вильоті кулі з каналу 52 ствола 1, порохові гази від згорілого пороху будуть впливати на дно гільзи патрона 11 і на кулю Під впливом порохових газів гільза буде прагнути вилетіти з патронника 54, однак вона буде там замкнена магнітною силою від взаємодії однойменних полюсів магнітів 32 і 33 При цьому гільза буде впливати на затвор 3, намагаючись перебороти силу взаємодії однойменних магнітних полів (N/S) постійних магнітів 32 і 33 Гільза буде замкнена в патроннику 54 доти, поки магніт 33 не повернеться на деякий кут, при якому сили відштовхування різнойменних полюсів постійних магнітів почнуть зменшуватися, а сили притягання різнойменних полюсів - збільшуватися При повороті другого постійного магніту 33 на ще більший кут почне відбуватися притягання першого постійного магніту 32 і, ВІДПОВІДНО, затвора 3, до другого постійного магніту 33 Таким чином, затвор 3 знову почне переміщатися в крайнє заднє положення, звільняючи верхній патрон 11, що знаходиться в передній секції магазина 8 Верхній патрон 11 буде переміщатися убік відкритої частини магазина 8 під дією пружини 9, що упирається в подавач 10 При переміщенні затвора 3 у крайнє заднє 12 11 56918 положення також буде відбуватися повний витяг процесі переміщення затвора 3 у крайнє заднє гільзи з патронника 54 і її екстракція через вікно положення, згаданий затвор 3 буде впливати на 51, яке виконане у бічній СТІНЦІ ствольної коробки 2 зубчастий вал 42 за допомогою зубыв 31 За час (див фіг 5) У процесі переміщення затвора 3 у переміщення затвора 3 у крайнє заднє положення крайнє заднє положення, сили взаємодії магнітних зубчастий вал 42 буде провертатися в полів (N/S) магнітів 32 і 33 будуть збільшуватися підшипниках 56 (розміщених в опорах 55) При (шляхом наближення магнітів 32 і 33 один до цьому зубчастий вал 42 буде впливати на другого) накопичуючи енергію, а швидкість зубчасту рейку 36 і переміщати її разом з рухомою переміщення згаданого затвора 3 із закріпленим масою 35 у напрямку пострілу крізь виріз у на ньому постійним магнітом 32 буде силовому виступі ствольної коробки (див фіг 2-3) зменшуватися через стиск демпфіруючої пружини Зубчаста рейка 36, будучи зв'язаною жорстко з 39 рухомою масою 35, буде переміщати згадану рухому масу 35 убік передньої стінки 40 захисного Після ТОГО, ЯК затвор 3 зупиниться в крайньому кожуха 5 Демпфіруюча пружина 39 при цьому задньому положенні, вдаряючись об демпфер 41, буде стискуватися, накопичуючи енергію Таким відбудеться черговий поворот на деякий кут чином, різко переміщаючись у крайнє заднє другого постійного магніту 33 відносно нерухомо положення затвор 3 буде також різко переміщати закріпленого на затворі 3 першого постійного рухому масу 35 убік передньої стінки 40 захисного магніта 32, при цьому сили взаємодії різнойменних кожуха 5 При цілком стиснутій демпфіруючій полюсів постійних магнітів 32 і 33 будуть пружині 39 відбудеться удар рухомої маси 35 по зменшуватися, а сили взаємодії однойменних передній СТІНЦІ 40 захисного кожуха 5, при цьому полюсів постійних магнітів 32 і 33 будуть з'явиться реакція R2, спрямована в зворотний бік збільшуватися Під дією магнітного поля (N/S) від щодо реакції R1 Конструктивне і масове магніту 32 стосовно магніту 33, затвор 3 почне виконання рухомої маси 35 забезпечить рівність різко переміщуватися убік патронника 54, реакцій R1 і R2 (додавання реакцій буде витягуючи черговий верхній патрон 11 з магазина приводити до їхньої ліквідації (R1+R2=0)) 8 і досилаючи його (патрон 11) у згаданий Переміщення рухомої маси 35 у зворотний бік патронник 54 При повному досиланні патрона 11 у затвора 3 буде сприяти демпфіруванню реакції патронник 54 магнітні поля від магнітів 32 і 33 віддачі при кожному пострілі будуть мати максимальну величину і затвор З буде під дією сумарного магнітного поля замикати При стрільбі (при зворотно-поступальному патрон 11 у патроннику 54 (див фігЗ) Також при переміщенні рухомої маси 35 щодо ствола 1) повному досиланні патрона 11 у патронник 54 рухома маса 35 своїми пластинками 50 буде бойок 4 затвора 3 буде наколювати капсуль періодично виштовхувати 5 нагріте стволом 1 патрона 11 Від запалення капсуля буде повітря з-під захисного кожуха 5 зброї через здійснюватися запалення порохового заряду і вентиляційні отвори 18 захисного кожуха 5, і відбуватися виліт кулі з каналу 52 ствола 1 Куля, утягувати усередину зазначеного захисного при проходженні по каналу 52 ствола 1, отримує кожуха 5 більш холодне повітря через згадані ефект закручування завдяки нарізам 53, вентиляційні отвори 18 При цьому буде виконаним на внутрішній поверхні ствола 1 утворюватися примусове охолодження ствола 1 шляхом перемішування мас повітря, що У момент пострілу спрацьовує компенсатор знаходиться усередині захисного кожуха 5 зброї віддачі (виконаний у районі дульного зрізу 20 у вигляді декількох, наприклад, двох наскрізних При зворотно-поступальному переміщенні щілинних вирізів 19) Робота активно-реактивного рухомої маси 35 щодо ствола 1, згадана рухома дульного компенсатора віддачі зводиться до маса 35 буде ковзати по стволу 1 за рахунок наступного прокладки 49, фізико-хімічні характеристики якої забезпечують переміщення рухомої маси 35 щодо Водночас з вильотом кулі з каналу 52 ствола ствола 1 у всьому експлуатаційному діапазоні 1, порохові гази будуть впливати на кулю і, температур і нагрівання ствола 1 з мінімальним проходячи крізь згадані ЩІЛИННІ вирізи 19 коефіцієнтом тертя останнього в зворотний бік, будуть зменшувати реакцію віддачі зброї і и підброс нагору (реакція Для припинення стрільби стрільцю досить К3)(див фіг 11) При цьому частина порохових зняти зусилля зі спускового гачка 6 При цьому під газів викидається в напрямку польоту кулі, а дією додаткової пружини 44 спусковий гачок 6 частина - через ЩІЛИННІ вирізи 19 приділяється повертається на своїй осі і розмикає електричний убік (нагору) під кутом назад стосовно подовжньої ланцюг між елементом 25 керування осі ствола 1 При цьому порохові гази впливають електродвигуном 23 і джерелом живлення 21, на робочі поверхні щілинних вирізів 19 (реакція R3 припиняючи подачу енергії від джерела живлення - фіг 11) у їхній площині і викликають розкладання 21 до згаданого електродвигуна 23 Обертання сил реакції на реакцію Rk, що спрямована уздовж ротора електродвигуна 23, а отже, і зубчастих осі ствола 1, і реакцію R, що спрямована шестірень 27 і 28 -припиниться Також перпендикулярно осі ствола 1 припиниться обертання другого постійного магніту 33 відносно першого постійного магніту 32 Це При стрільбі, що супроводжується вильотом призведе до того, що у ВІДПОВІДНОСТІ до кулі з каналу 52 ствола 1, порохові гази від вищезазначеного затвор 3 зупиниться в одному з згорілого пороху будуть впливати на дно гільзи положень, яке буде обумовлено взаємним патрона 11 (реакція R1, див фіг 11) і на кулю Під розташуванням полюсів магнітів 32 і 33 впливом порохових газів і реакції R1 гільза буде намагатися виштовхнутися з патронника 54, У Для поновлення стрільби стрілець повинний 14 13 56918 натиснути пальцем руки на спусковий гачок 6, при своїми кулями були спрямовані убік патронника цьому відбудеться замикання електричного 54 Далі стрілець уводить магазин 8 у горловину ланцюга від джерела живлення 21 до 12 При повному введенні магазина 8 у горловину електродвигуна 23 Процес роботи автоматики 12 він (магазин 8) фіксується в ній за допомогою пістолета-кулемета відновиться аналогічно тому, засувки 16 У такому положенні магазина 8 як зазначено в етапі опису роботи щодо перемичка 45 призводить дозанурення подавача виробництва пострілу 10, що знаходиться в задній секції магазина 8 (у який немає патронів 11) Стрільба ведеться, наприклад, до повного витрачання патронів 11 з передньої секції Стрільба ведеться, наприклад, до повного магазина 8 витрачання патронів 11 як з передньої секції магазина 8, так і магазина в цілому Після закінчення стрільби (при повному витрачанні патронів 11 з передньої секції магазина Порожній магазин 8 витягається з горловини 8) стрілок знімає палець зі спускового гачка 6, а 12 і заміняється на новий руку - з рукоятки 13 для утримання зброї При Після спорядження зброї новим магазином 8 з цьому звільняється важіль 17 автоматичного патронами 11, усі вищеописані операції запобіжника і запобіжник 26 розмикає електричний повторюються ланцюг, що забезпечує подачу енергії від джерела Підвищення ефективності використання живлення 21 до електродвигуна 23 через елемент пістолета-кулемета, який заявляється, у 25 керування електродвигуном Затвор 3 може порівнянні з прототипом, досягається за рахунок знаходиться при цьому в одному з крайніх поліпшення ергономічних і тактико-технічних положень у залежності від дії магнітних полів (N/S) характеристик зброї, зменшення часу на постійного магніту 32, закріпленого на задній підготовку зброї до бойового застосування частині 34 затвора 3, і постійного магніту 33, Джерела інформації закріпленого на валу 29 (тому, що магніти 32 і 33 1 А Б Жук «Винтовки и автоматы», М, Военное можуть бути звернені один до другого як издательство, 1988г, crop 101-102, мал 76 однойменними полюсами, наприклад, N до N чи S аналог до S, так і різнойменними полюсами, наприклад, N 2 А Б Жук «Винтовки и автоматы», М , до S) Далі стрілець натискає на засувку 16 Военное издательство, 1988г, стор 108, раздел магазина і магазин під дією сили розжимання «68 Израиль», стр 132, мал 68-1, 68-3 - прототип пружини 9, що знаходиться в задній секції 3 О В Пьоришкш, Н О Роді на «Фізика», магазина 8 у більш стиснутому стані (за рахунок підручник для 8 класу середньої школи, переклад дозанурення верхнього патрона 11 перемичкою з російської, 12-ті видання, Київ, Радянська школа, 45), виштовхується з порожнини горловини 12 1992, «§59 ПОСТІЙНІ магніти Магнітне поле Стрілець виймає магазин 8 цілком з порожнини постійних магнітів», стор 118-120 горловини 12 і повертає його так, щоб патрони 11 49 ЗО ? ІГ 1 5ї 15 39 » $9 18 56918 35 SO 52 55 S 13 35 43 3f 43 6S48 $ A Фіг.З SO Ш if 43 R 16 $t SO 29 І8 4-2 з/ so зе ъг Фіг. 10 19 20 56918 4-2 2. 4-8 3 Фіг. 11 Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
