Стереофонічна магнітола

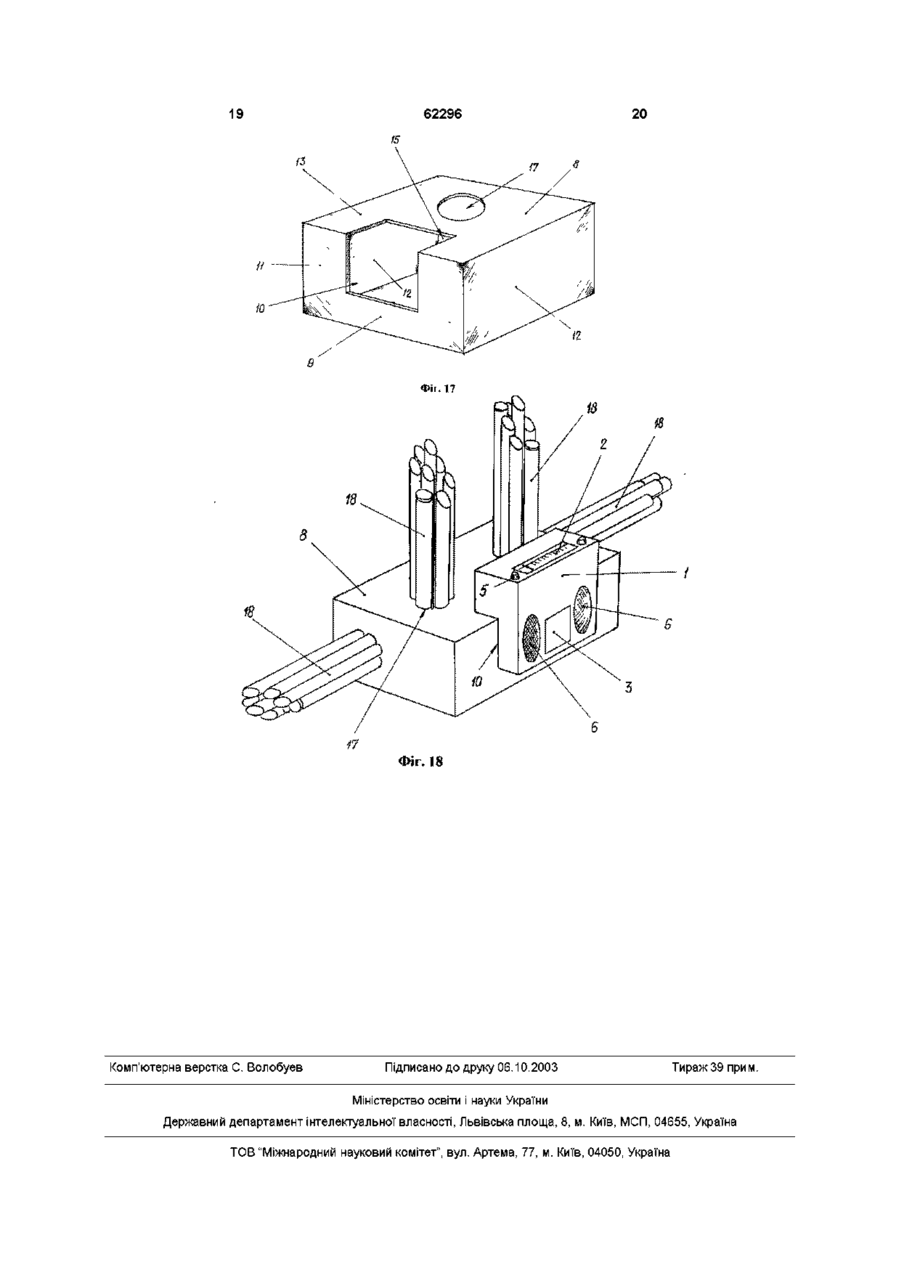

1 Стереофонічна магнітола, яка містить безпосередньо магнітолу з розміщеними в її корпусі радіо- та магнітофонними системами і дифузорні акустичні гучномовці, закріплені у дифузоротримачах, при цьому кожний з зазначених дифузорних акустичних гучномовців виконано з'єднаним з зазначеними радіо- та магнітофонними системами магнітоли за допомогою електричного ланцюга через блок керування, яка відрізняється тим, що вона додатково містить корпус, додаткові акустичні гучномовці, резонансні труби, розміщені на корпусі над додатковими гучномовцями, та вібродемпфіруючий елемент, розміщений у середині додаткового корпусу, виконаний у вигляді стільникової конструкції з порожниною, контур якої за формою та розмірами співпадає з ЗОВНІШНІМ контуром дифузора і магнітної системи додаткового акустичного гучномовця, при цьому стільникова конструкція вібродемпфіруючого елемента виконана у вигляді трикутних призм, що заповнюють внутрішній простір корпусу, з'єднаних між собою дросельними отворами, в одній із стінок додаткового корпусу виконано отвір для розміщення корпусу магнітоли, у другій СТІНЦІ додаткового корпусу виконано отвір для розміщення резонансних труб, додатковий дифузорний акустичний гучномовець виконано розташованим напроти зазначеного отвору у СТІЛЬНИКОВІЙ конструкції без дифузоротримачів, резонансні труби виконано об'єднаними в блок чи у блоки, резонансні труби виконано встановленими на корпусі над отвором в зазначеній СТІНЦІ корпусу перпендикулярно згаданому корпусу чи під кутом до нього, причому згадані резонансні труби виконані різної довжини і встановлені в блоці паралельно одна одній та одна біля одної, резонансні труби в блоці виконані або з закритим вільним кінцем, або з відкритим вільним кінцем, або в комплексі з закритими і відкритими вільними кінцями, ВІЛЬНІ КІНЦІ відкритих резонансних труб виконані або без скосу, чи в комплексі без скосу і із скошеним вільним кінцем, площини зрізу резонансних труб із скошеним вільним кінцем виконані поверненими відносно одна одної в одному напрямку, а додатковий дифузорний акустичний гучномовець виконаний поверненим своїм розтрубом або у бік резонансних труб, або під кутом до них 2 Стереофонічна магнітола за п 1, яка відрізняється тим, що тонкостінна трикутна призма виконана із спеціально обробленої паперової маси 3 Стереофонічна магнітола за п 1, яка відрізняється тим, що у випадку закріплення дифузорного гучномовця в напрямку, який збігається з осями резонансних труб, додатковий корпус може бути виконаний як із закритими торцевими стінками, так і з відкритим торцем 4 Стереофонічна магнітола за п 1, яка відрізняється тим, що кут зрізу труб виконується в діапазоні від 20 до 90 градусів щодо подовжньої осі резонансної труби 5 Стереофонічна магнітола за п 1, яка відрізняється тим, що блоки резонансних труб можуть встановлюватися як на верхній поверхні додаткового корпусу, так і на його фронтальній чи тильній стороні, чи на всіх сторонах додаткового корпусу водночас 6 Стереофонічна магнітола за пп 1 і 4, яка відрізняється тим, що блоки резонансних труб можуть встановлюватися як симетрично щодо геометричного центру сторони додаткового корпусу, так і в геометричному центрі сторони додаткового корпусу, а також і не симетрично йому 7 Стереофонічна магнітола за пп 1, 4 і 5, яка відрізняється тим, що у випадку розміщення блоків резонансних труб симетрично щодо геометричного центра сторони додаткового корпусу, дифузорний гучномовець виконується розташованим симетрично між згаданими блоками і поверненим своїм розтрубом у бік одного з блоків 8 Стереофонічна магнітола за пп 1, 4, 5 і 6, яка відрізняється тим, що блоки резонансних труб, що розміщуються симетрично щодо геометричного центра сторони додаткового корпусу, можуть бути виконані різної висоти 9 Стереофонічна магнітола за пп 1-7, яка відрізняється тим, що нижній кінець усіх без винятку резонансних труб виконаний відкритим (О (О 62296 Винахід відноситься-до галузі музики, зокрема, до акустичних систем магнітол, які оснащені гучномовцями, а саме, до стереофонічних магнітол Відома стереофонічна магнітола, яка містить безпосередньо магнітолу з розміщеним у и корпусі дифузорним акустичним гучномовцем, при цьому в корпусі магнітоли виконані отвори, в яких встановлено зазначений гучномовець, закриті декоративними сітками [1] Недоліками відомої стереофонічної магнітоли є те, що при и експлуатації, використовуючи дифузорний акустичний гучномовець, не можливо забезпечити слухачу при прослуховуванні музичних програм необхідну рівномірність частотної характеристики До недоліків відноситься й те, що акустична система магнітоли не володіє насиченими за звучанням природними гармоніками, які надають звуку глибини і яскравості Відома стереофонічна магнітола, яка містить безпосередньо магнітолу, системи якої виконано розміщеними в корпусі, та дифузорні акустичні гучномовці, при цьому зазначені гучномовці виконано з'єднаними з ВІДПОВІДНОЮ системою магнітоли за допомогою електричних ланцюгів [1] Недоліками відомої стереофонічної магнітоли є наявність в сигналі, який відтворюється дифузорними акустичними гучномовцями, значних нелінійних вібрацій стінок корпуса, які виникають із-за недостатньої жорсткості зазначених стінок корпуса зазначеної магнітоли Недоліками відомої акустичної системи зазначеної стереофонічної магнітоли є також й те, що при її експлуатації, у разі використання тільки дифузорних акустичних гучномовців, не можливо забезпечити необхідну рівномірність частотної характеристики музикальним творам До недоліків відноситься й те, що акустична система - магнітоли не володіє насиченими за звучанням природними гармоніками, які надають звуку глибини і яскравості Найбільш близьким технічним рішенням, обраним за прототип, є стереофонічна магнітола, яка містить безпосередньо магнітолу з розміщеними в и корпусі радіо та магнітофонними системами, і дифузорні акустичні гучномовці, закріплені у дифузоротримачах, при цьому кожний з зазначених дифузорних акустичних гучномовців виконано з'єднаним з зазначеними радіо та магнітофонними системами магнітоли за допомогою електричного ланцюга через блок керування [2] Недоліками відомої стереофонічної магнітоли, яка обрана за прототип, є те, що при її експлуатації, у разі використання тільки дифузорних акустичних гучномовців, не можливе насичення звуку природними гармоніками, які надають звуку сили, глибини і яскравості Також до недоліків відомої стереофонічної магнітоли, яка обрана за прототип, можливо віднести й те, що у сигналі, який відтворюється, з'являються нелінійні перекручування в наслідок вібрації стінок корпуса, які виникають із-за недостатньої жорсткості корпуса, а також із-за наявності дифузоротримачів В основу винаходу поставлена задача шляхом встановлення резонансних труб у зоні гучномовців магнітоли та вібродемпфіруючого елемента забезпечити розширення частотної області акустичної системи стереофонічної магнітоли Суть винаходу в стереофонічній магнітолі, яка містить безпосередньо магнітолу з розміщеними в и корпусі радіо та магнітофонними системами, і дифузорні акустичні гучномовці, закріплені у дифузоротримачах, при цьому кожний з зазначених дифузорних акустичних гучномовців виконано з'єднаним з зазначеними радіо та магнітофонними системами магнітоли за допомогою електричного ланцюга через блок керування, полягає в тому, що вона додатково містить корпус, додаткові акустичні гучномовці, резонансні труби, розміщені на корпусі над додатковими гучномовцями, та вібродемпфіруючий елемент, розміщений у середині додаткового корпуса, виконаний у вигляді стільникової конструкції з порожниною, контур якої за формою та розмірами співпадає з ЗОВНІШНІМ контуром дифузора і магнитної системи додаткового акустичного гучномовця Суть винаходу полягає і в тому, що стільникова конструкція вібродемпфіруючого елемента виконана у вигляді трикутних призм, що заповнюють внутрішній простір корпуса, і з'єднаних між собою дросельними отворами, в одній із стінок додаткового корпуса виконано отвір для розміщення корпусу магнітоли, у другій СТІНЦІ додаткового корпуса виконано отвір для розміщення резонансних труб, додатковий дифузорний акустичний гучномовець виконано розташованим напроти зазначеного отвору у СТІЛЬНИКОВІЙ конструкції без дифузоротримачів, резонансні труби виконано об'єднаними в блок чи у блоки, резонансні труби виконано встановленими на корпусі над отвором в зазначеній СТІНЦІ корпуса перпендикулярно згаданому корпусу чи під кутом до нього Суть винаходу полягає також і в тому, що згадані резонансні труби виконані різної довжини і встановлені в блоці паралельно одна одній та одна біля одної, резонансні труби в блоці виконані або з закритим вільним кінцем, або з відкритим вільним кінцем, або в комплексі з закритими і відкритими вільними кінцями, ВІЛЬНІ КІНЦІ відкритих резонансних труб виконані або без скосу, чи в комплексі без скосу і зі скошеним вільним кінцем, площини зрізу резонансних труб зі скошеним вільним кінцем виконані поверненими відносно одна до одної в одному напрямку, а додатковий дифузорний акустичний гучномовець виконаний поверненим своїм розтрубом або убік резонансних труб, або під кутом до них Новим в конструкції стереофонічної магнітоли є те, що тонкостінна трикутна призма виконана із спеціально обробленої паперової маси, у випадку закріплення додаткового дифузорного гучномовця в напрямку, який збігається з осями резонансних труб, додатковий корпус може бути виконаний як із закритими торцевими стінками, так і з відкритим торцем, кут зрізу труб виконується в діапазо 62296 ні від 20 до 90 градусів щодо подовжньої осі резонансної труби, блоки резонансних труб можуть встановлюватися як на верхній поверхні додаткового корпуса, так і на його фронтальній чи тильній стороні, чи на всіх сторонах додаткового корпуса водночас, блоки резонансних труб можуть встановлюватися як симетрично щодо геометричного центра сторони додаткового корпуса, так і в геометричному центрі сторони додаткового корпуса, а також і не симетрично йому, у випадку розміщення блоків резонансних труб симетрично щодо геометричного центра сторони додаткового корпуса, додатковий дифузорний гучномовець виконується розташованим симетрично між згаданими блоками і поверненим своїм розтрубом убік одного з блоків, блоки резонансних труб, що розміщуються симетрично щодо геометричного центра сторони додаткового корпуса, можуть бути виконані різної висоти, а нижній кінець усіх без винятку резонансних труб виконаний відкритим Порівняльний аналіз технічного рішення, яке заявляється, із прототипом, дозволяє зробити висновок, що стереофонічна магнітола, яка заявляється, відрізняється тим, що вона додатково містить корпус, додаткові акустичні гучномовці, резонансні труби, розміщені на корпусі над додатковими гучномовцями, та вібродемпфіруючий елемент, розміщений у середині додаткового корпуса, виконаний у вигляді стільникової конструкції з порожниною, контур якої за формою та розмірами співпадає з ЗОВНІШНІМ контуром дифузора і магнітної системи додаткового акустичного гучномовця, при цьому стільникова конструкція вібродемпфіруючого елемента виконана у вигляді трикутних призм, що заповнюють внутрішній простір корпуса, і з'єднаних між собою дросельними отворами, в одній із стінок додаткового корпуса виконано отвір для розміщення корпусу магнітоли, у другій СТІНЦІ додаткового корпуса виконано отвір для розміщення резонансних труб, додатковий дифузорний акустичний гучномовець виконано розташованим напроти зазначеного отвору у СТІЛЬНИКОВІЙ конструкції без дифузоротримачів, резонансні труби виконано об'єднаними в блок чи у блоки, резонансні труби виконано встановленими на корпусі над отвором в зазначеній СТІНЦІ корпуса перпендикулярно згаданому корпусу чи під кутом до нього, причому згадані резонансні труби виконані різної довжини і встановлені в блоці паралельно одна одній та одна біля одної, резонансні труби в блоці виконані або з закритим вільним кінцем, або з відкритим вільним кінцем, або в комплексі з закритими і відкритими вільними кінцями, ВІЛЬНІ КІНЦІ відкритих резонансних труб виконані або без скосу, чи в комплексі без скосу і зі скошеним вільним кінцем, площини зрізу резонансних труб зі скошеним вільним кінцем виконані поверненими відносно одна до одної в одному напрямку, додатковий дифузорний акустичний гучномовець виконаний поверненим своїм розтрубом або убік резонансних труб, або під кутом до них, тонкостінна трикутна призма виконана із спеціально обробленої паперової маси, у випадку закріплення додаткового дифузорного гучномовця в напрямку, який збігається з осями резонансних труб, додатковий корпус може бути виконаний як із закритими торцевими стінками, так і з відкритим торцем, кут зрізу труб виконується в діапазоні від 20 до 90 градусів щодо подовжньої осі резонансної труби, блоки резонансних труб можуть встановлюватися як на верхній поверхні додаткового корпуса, так і на його фронтальній чи тильній стороні, чи на всіх сторонах додаткового корпуса водночас, блоки резонансних труб можуть встановлюватися як симетрично щодо геометричного центра сторони додаткового корпуса, так і в геометричному центрі сторони додаткового корпуса, а також і не симетрично йому, у випадку розміщення блоків резонансних труб симетрично щодо геометричного центра сторони додаткового корпуса, додатковий дифузорний гучномовець виконується розташованим симетрично між згаданими блоками і поверненим своїм розтрубом убік одного з блоків, блоки резонансних труб, що розміщуються симетрично щодо геометричного центра сторони додаткового корпуса, можуть бути виконані різної висоти, а нижній кінець усіх без винятку резонансних труб виконаний відкритим Таким чином, стереофонічна магнітола, яка заявляється, відповідає критерію винаходу «новизна» Суть винаходу пояснюється за допомогою ілюстрацій, де на фіг 1 поданий загальний вигляд стереофонічної магнітоли, яка заявляється, у вигляді % спереду, на фіг 2 поданий загальний вигляд стереофонічної магнітоли, яка заявляється, на виді спереду, на фіг 3 поданий загальний вигляд стереофонічної магнітоли, яка заявляється, на виді збоку, на фіг 4 поданий загальний вигляд стереофонічної магнітоли, яка заявляється, у вигляді % спереду з двома блоками резонансних труб, на фіг 5 поданий загальний вигляд стереофонічної магнітоли, яка заявляється, на виді зверху, на фіг 6 подана конструктивно-компонувальна схема стереофонічної магнітоли (як варіант конструктивного виконання), на фіг 7 подана схема розміщення у середині додаткового корпуса вібродемпфіруючого елемента, на фіг 8 поданий вигляд внутрішньої порожнини додаткового корпуса за перетином А-А, на фіг 9-16 подані варіанти розміщення резонансних труб на корпусі стереофонічної магнітоли, на фіг 17 показаний додатковий корпус (як варіант конструктивного виконання), на фіг 18 наданий варіант розміщення резонансних труб на стінках додаткового корпусу стереофонічної магнітоли Стереофонічна магнітола (як один з варіантів конструктивного виконання - див фіг 1-3) містить корпус 1 магнітоли з розміщеними в останньому ВІДПОВІДНИМИ радіо (позиція 2) та магнітофонними (позиція 3) системами Зазначені системи (позиції 2 та 3) з'єднані електричними ланцюгами 4 з блоком керування 5 Акустична система магнітоли також містить дифузорний акустичний динамік 6, який виконано як дифузорний акустичний гучномовець Зазначений дифузорний акустичний гучномовець (позиція 6) виконано з'єднаним з ВІДПОВІДНИМИ акустичними системами З і 4 магнітоли за допомогою електричного лан 62296 цюга 7 (через блок керування 5 зазначеної магнітоли) Магнітолу виконано розміщеною у додатковому корпусі 8 так, щоб передня панель 9 магнітоли з блоком керування 5 знаходилися зовні зазначеного додаткового корпуса 8, при цьому зазначений корпус 1 магнітоли розміщується в отворі 10, який виконано на фронтальній СТІНЦІ 11 зазначеного додаткового корпуса 8 Додатковий корпус 8 акустичної системи магнітоли виконаний таким, що має бічні стінки 12, верхню 13 та нижню 14 стінки, які жорстко закріплені між собою До цього ж додатковий корпус 8 може бути виконаний як із закритими торцевими стінками 15 (див фіг1, фіг 3-4 та фіг 7), так і з відкритим торцем (див фіг 5-6 та фіг 17) В середині додаткового корпуса 8 також розміщено додатковий дифузорний акустичний гучномовець (позиція 16) В ОДНІЙ ІЗ СТІНОК додаткового корпуса 8, наприклад, у верхній (позиція 13) виконано отвір 17 (див фіг 17) 3 зовнішньої сторони додаткового корпуса 8 встановлені резонансні труби 18 Резонансні труби 18 виконані об'єднаними в блок (див фіг 1-3, фіг 9-14) чи у блоки (див фіг 4, фіг 15-16 та фіг 18), і встановлені на додатковому корпусі 8 перпендикулярно згаданому додатковому корпусу 8 (див фіг 1-6, фіг 9-13 та фіг 15-16) або під кутом до нього (див фіг 14) При цьому згадані резонансні труби 18 виконані різної довжини і встановлені в блоці паралельно одна до одній та одна біля одної (див фіг 1-2 та фіг 4) Конструктивно резонансні труби 18 у блоці виконані (встановлені) або з закритим вільним кінцем 19, або з відкритим вільним кінцем 20, або в комплексі з закритими 19 і відкритими 20 вільними кінцями (див фіг1) Відкриті ВІЛЬНІ КІНЦІ 20 відкритих резонансних труб 18 виконані або без скосу 21, чи в комплексі без скосу 21 і зі скошеним 22 відкритим вільним кінцем 20 Площини зрізу (скосу) 21 резонансних труб 18 зі скошеним 22 вільним кінцем 20 виконані поверненими відносно один до одного в одному напрямку (див фіг 1 та фіг 2) Конструктивно додатковий акустичний динамік (дифузорний гучномовець) 16 виконаний розташованим поверненим своїм розтрубом 23 або убік резонансних труб 18 (див фіг 1, фіг 3-4 та фіг 11-12), або під кутом до них (див фіг 6 та фіг 13) У випадку закріплення додаткового акустичного динаміка (дифузорного гучномовця) 16 у напрямку, що збігається з подовжніми осями резонансних труб 18, додатковий корпус 8 акустичної системи може бути виконаний як із закритими торцевими стінками 15 (див фіг1, фіг 3-4 та фіг 7), так і з відкритим торцем (див фіг 5-6 та фіг 17) Кут а зрізу 22 резонансних труб 18 виконується в діапазоні від 20 до 90 градусів щодо подовжньої осі резонансної труби 18 (див фігЗ) Блоки резонансних труб 18 можуть встановлюватися як на верхній СТІНЦІ 13 додатковою корпуса 8 (див фіг 1-2), так і на його бічний (позиція 12) чи тильній стороні (на торцевій СТІНЦІ 15), чи на всіх сторонах додаткового корпуса 8 водночас (позиції 12, 13 і 15)(див фіг 18) Блоки резонансних труб 18 можуть встановлюватися як симетрично щодо геометричного центра сторони додаткового корпуса 8 (див фіг 4-5, фіг 15-16 та фіг 18), так і в 8 геометричному центрі сторони додаткового корпуса 8 (див фіг 1-2 та фіг 11), а також і не симетрично йому, наприклад, ближче до бічної 12 чи торцевої 15 стінкам додаткового корпуса 8 (див фіг 9-10 та фіг 12-13) Конструктивно у випадку розміщення блоків резонансних труб 18 симетрично щодо геометричного центра сторони додаткового корпуса 8, додатковий акустичний динамік (дифузорний гучномовець) 16 виконаний розташованим симетрично між згаданими блоками резонансних труб 18 і поверненим своїм розтрубом 23 убік одного з блоків резонансних труб 18 (див фіг 15-16) Згадані блоки резонансних труб 18, що розміщаються симетрично відносно геометричного центра сторони додаткового корпуса 8, можуть бути виконані різної висоти, наприклад, Н і п, де Н > h чи Н » h (див фіг 3) По КІЛЬКОСТІ резонансних труб 18 у блоці, блоки резонансних труб 18 можуть містити більше двох резонансних труб 18, наприклад, п=3, 5, 7 і більше, де п - КІЛЬКІСТЬ резонансних труб 18 Дифузор додаткового динаміка 16 виконується поверненим своїм розтрубом 23 або убік, протилежний внутрішній порожнині 24 згаданого додаткового корпуса 8 (див фіг 9-10, фіг 15-16), або поверненим своїм розтрубом 23 убік резонансних труб 18 (див фіг 1, фіг 3-4, фіг 8), або під кутом до них (див фіг 6 та фіг 13) Внутрішня порожнина 24 додаткового корпуса 8 заповнюється вібродемпфіруючим елементом 25, який виконано у вигляді стільникової конструкції з порожниною 26, контур якої за формою та розмірами співпадає з ЗОВНІШНІМ контуром дифузора (розтруба) додаткового гучномовця 16 і магнітної системи додаткового акустичного гучномовця 16 Стільникова конструкція вібродемпфіруючого елемента 25 виконана у вигляді трикутних призм, що заповнюють внутрішній простір 24 (порожнину) корпуса 1, і з'єднаних між собою дросельними отворами 27 (див фіг 7-8) Стереофонічна магнітола працює наступним чином Вмикають блок керування 5 магнітолою і настоюють канал радіо системи 2 на музичну програму При цьому спрацьовує зазначена радіо система 2 магнітоли, сигнал з якої подається на блок керування 5 за допомогою електричного ланцюга 4 3 блоку керування 5 керуючий сигнал з радіо системи 2 магнітоли за допомогою електричного ланцюга 7 подається на додатковий акустичний динамік (дифузорний гучномовець) 16 Спрацьовує додатковий акустичний динамік (дифузорний гучномовець) 16 і звук з рупора (розтруба 23) зазначеного дифуюрного гучномовця 16 направляється убік резонансних труб 18 У відкритій резонансній трубі 18 виникають коливання повітря зі збільшеною частотою коливань При цьому в резонансних трубах 18 спостерігається підвищення звукового тиску в 5-7 та більше разів Поблизу основного резонансу цей підйом звукового тиску буде найбільшим Найбільшою буде й смуга пропускання звуку за рівнем ЗдБ Через це, з технічної точки зору, більш високими резонансами можна знехтувати Відкриті резонансні труби 18 вимальовують частоти від низьких до високих Щоб перекрити 62296 всю область випромінюваних частот використовують набір з п резонансних труб 18 різної довжини Н, які настроєні на різні частоти звукових коливань Настроювання провадиться таким чином, щоб смугами пропускання зазначених резонансних труб 18 накрити всю частотну область додаткового акустичного гучномовця (дифузорного гучномовця) 16 У результаті сумування частот отримують графік залежності звукового тиску від частоти звукових коливань резонансних труб 18 у вигляді прямокутної амплітудно-частотної характеристики акустичної системи Водночас звукові хвилі тильного випромінювання додаткового акустичного динаміка (дифузорного гучномовця) 16 поширюються уздовж вібродемпфіруючого елемента 25, який конструктивно виконаний у вигляді стільникової конструкції з трикутних призм, досягають задньої стінки 15 додаткового корпуса 8 і, відбиваючись від неї, поширюються назад, розподіляючись при цьому за допомогою дросельних отворів 27 Таким чином звукові хвилі тильного випромінювання додаткового гучномовця 16 будуть оббігати послідовно всі стільники вібродемпфіруючого елемента 25 У результаті цього збільшується шлях, що проходить звукова хвиля, а також, і поглинання звукової енергії за рахунок внутрішнього тертя у порожнині 26 вібродемпфіруючого елемента 25 Також обрані ВІДПОВІДНИМ чином співвідношення чисельних значень геометричних величин стільникової конструкції вібродемпфіруючого елемента 25 дозволяють цілком усунути вібрації додаткового корпуса 8 Як варіант конструктивного виконання чисельні значення діаметра D дифузора додаткового акустичного динаміка (дифузорного гучномовця) 16, товщини S стінок призми вібродемпфіруючого елемента 25, і товщини Si стінок (позиції 11-15) додаткового корпуса 8, радіуса R дросельного отвору 27 і висоти d поперечного переріза призми обрані ВІДПОВІДНО ДО співвідношення d/S= 50-60, D/S-1000-1200, S1/S=1-10, D/R=20-30 При усьому вищезазначеному конструктивне виконання акустичної системи стереофонічної 10 магнітоли дає виграш у звуковому тиску у десять та більше разів, а також насичує звучання природними гармоніками, які надають глибини і яскравості музичній програмі Конструктивно можна встановлювати на корпус акустичної системи стереофонічної магнітоли закриті труби 18 з отвором у ПІДНІЖЖЯ, адже вони при порівнянні з аналогічними трубами 18, але відкритими у ПІДНІЖЖЯ, мають ВДВІЧІ меншу довжину Тембр звучання труб 18 з закритим вільним кінцем (позиція 19) складають непарні гармоніки, отже він є біднішим у порівнянні з тембром труби 18, яка має відкритий вільний кінець (позиція 20) Можливі варіанти конструктивного виконанні акустичної системи зазначеної стереофонічної магнітоли, а саме, розміщення резонансних труб 18 на додатковому корпусі 8, подані на фіг 9-16 та на фіг 18 Підвищення ефективності використання стереофонічної магнітоли, яка заявляється, у порівнянні з прототипом, досягається за рахунок постачання акустичної системи стереофонічної магнітоли додатковими резонансними трубами різного конструктивного виконання та різного діаметра, а також за рахунок різного конструктивного розташування їх на додатковому корпусі стереофонічної магнітоли, в якому безпосередньо розміщена магнітола і блок керування Таке оформлення акустичної системи стереофонічної магнітоли дає виграш у звуковому тиску, а також насичує звучання природними гармоніками, які надають глибини і яскравості звуку при прослуховування музичних програм з радіо або магнітофонного каналів магнітоли Література 1 «Указания по составлению и подаче заявки на промышленный образец» Государственный комитет СССР по делам изобретений и открытий ВНИИПИ, М , 1986, стор 81-84, фото 1-4 «Стереофонічна магнітола» -аналог 2 «Нормативные акты о правовой охране промышленных образцов» Государственный комитет СССР по делам изобретений и открытий ВНИИПИ, М , 1983, стор 184, мал 14-16 «Стереофонічна магнітола», стор 211, мал 4445 «Стереофонічна магнітола» - прототип 11 62296 12 17 і, Ґі Ж 2Ъ * IS 13 і л S Z 62296 14 15 62296 16 Mr. 17 62296 18 19 62296 20 Фіі.17 Фіг. 18 Комп'ютерна верстка С. Волобуев Підписано до друку 06.10.2003 Тираж39 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м. Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул. Артема, 77, м. Київ, 04050, Україна
