Оптоелектронний шаховий годинник

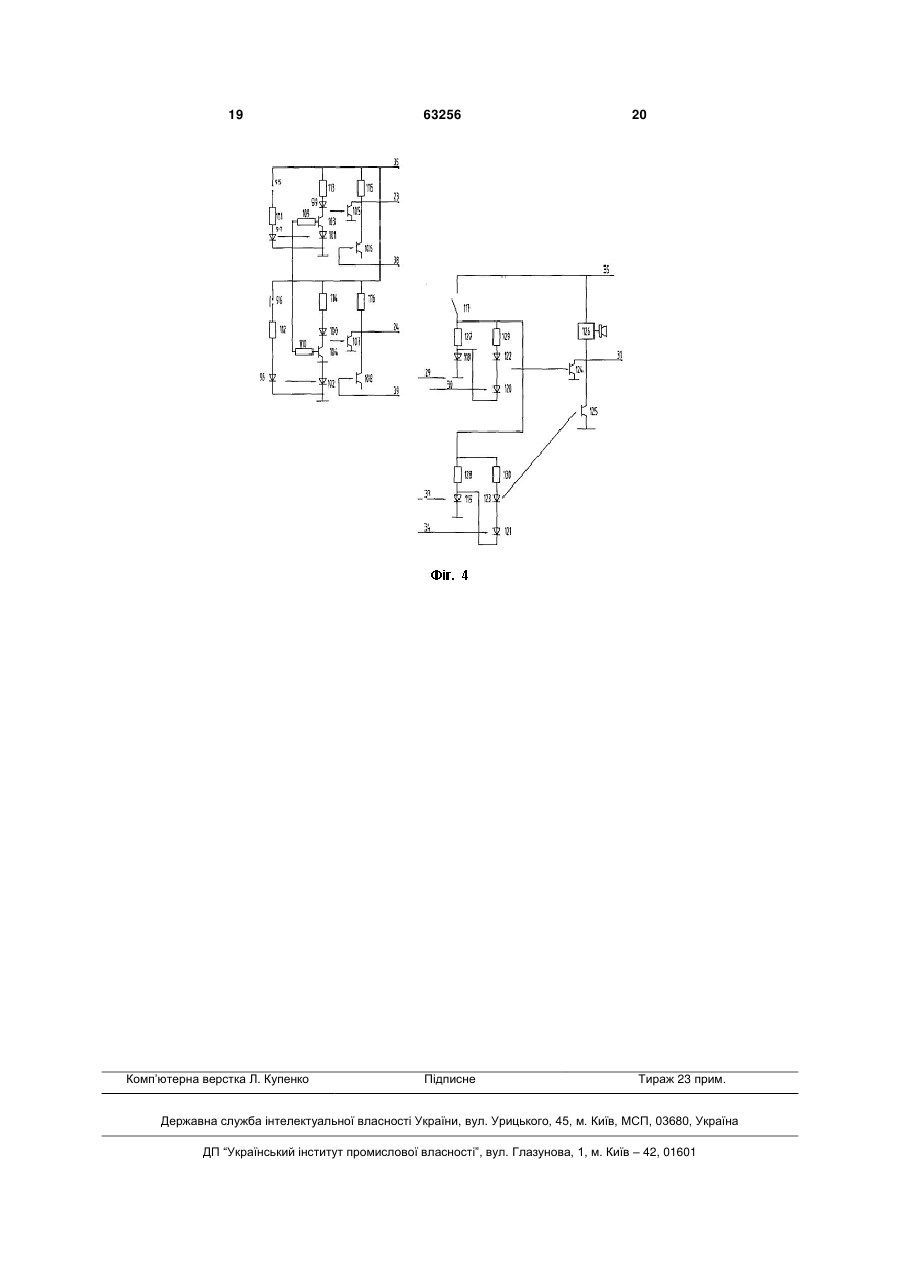

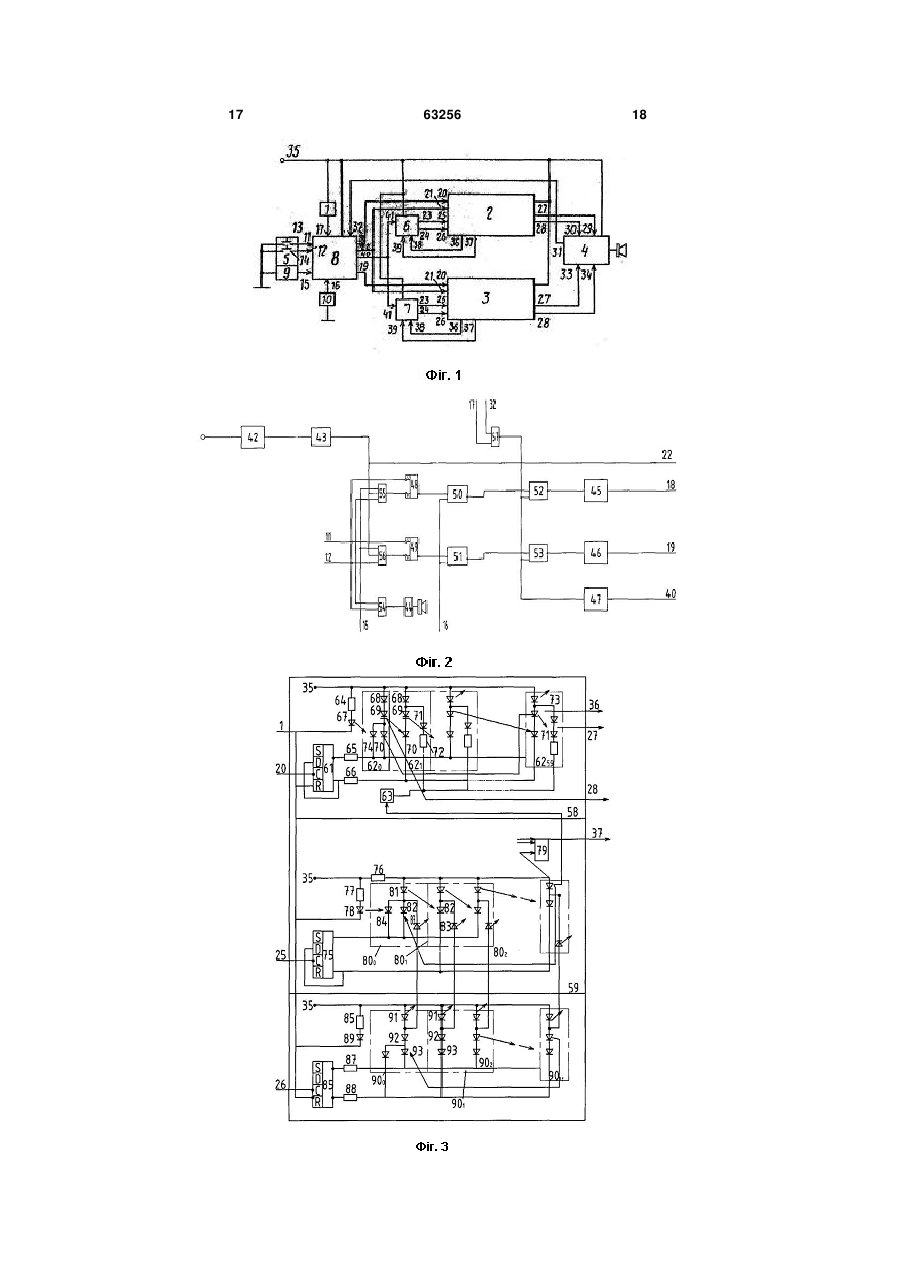

1. Оптоелектронний шаховий годинник, що містить з першого по п'ятий перемикачі, перший і другий виходи першого з яких з'єднані відповідно з першим і другим входами блока керування, виходи четвертого і п'ятого перемикачів підключені відповідно до третього і четвертого входів блока керування, генератор імпульсів, вихід якого з'єднаний за п'ятим входом блока керування, перший вихід якого підключений до перших входів другого і третього перемикачів, перший і другий виходи кожного з яких з'єднані відповідно з першим і другим входами першого і другого індикаторів, перші виходи яких підключені до першого і другого входу блока сигналізації, вихід якого з'єднаний з шостим входом блока керування, який відрізняється тим, що для спрощення експлуатації і підвищення надійності пристрою, в ньому другий і третій виходи блока керування з'єднані відповідно з третіми виходами першого і другого індикаторів, четвертий вихід блока керування підключений до четвертих входів першого і другого індикаторів, другі виходи яких з'єднані відповідно з третім і четвертим входами блока сигналізації, третій і четвертий виходи першого індикатора підключені відповідно до другого і третього входів другого перемикача, третій і четвертий виходи другого індикатора з'єднані відповідно з другим і третім виходами третього перемикача. 2. Годинник за п. 1, який відрізняється тим, що блок керування містить диференціюючий елемент, одновібратор, елементи І, НІ, тригери, подільники частоти, елемент сигналізації і джерело живлення, вихід якого через послідовно з'єднаний диференціюючий елемент і одновібратор підключені до перших входів першого і другого елементів І, виходи якого з'єднані відповідно з першими устано 2 (19) 1 3 63256 4 блока індикації секунд, оптичний вихід якої є другим виходом індикатора, блок індикації хвилин містить лічильний тригер, оптоелектронний ключ, оптичний елемент АБО і з нульової по п'ятдесят дев'яту лічильно-індикаторні комірки, які з'єднані послідовно, оптичний вихід оптоелектронного ключа з'єднаний з першим оптичним входом нульової лічильно-індикаторної комірки, прямий вихід лічильного тригера з'єднаний з першими входами парних лічильно-індикаторних комірок із другим входом нульової лічильно-індикаторної комірки, інверсний вихід лічильного тригера підключений до перших входів непарних лічильноіндикаторних комірок, оптичні виходи одинадцятої, двадцять третьої, тридцять п'ятої, сорок сьомої і п'ятдесят дев'ятої лічильно-індикаторної комірки з'єднані з входами оптичного елемента АБО, вихід якої є четвертим виходом індикатора, оптичний вихід останньої лічильно-індикаторної комірки підключений до другого оптичного входу нульової лічильно-індикаторної комірки і до входу оптоелектронного ключа блока індикації секунд, блок індикації годин містить лічильний тригер із нульової по п'ятдесят дев'яту лічильно-індикаторні комірки, які з'єднані послідовно, прямий вихід лічильного тригера з'єднаний з першими входами парних лічильно-індикаторних комірок і з другим входом нульової лічильно-індикаторної комірки, інверсний вихід тригера підключений до входів непарних лічильноіндикаторних комірок, оптичний вихід оптоелектронного ключа з'єднаний з першим оптичним входом нульової лічильно-індикаторної комірки, другий вихід якої з'єднаний з оптичним виходом останньої лічильно-індикаторної комірки, виходи лічильно-індикаторних комірок блока індикації годин з'єднані з другими входами лічильноіндикаторних комірок блока індикації хвилин, об'єднані установочні входи лічильних тригерів усіх блоків індикації, вхід першого оптоелектронного ключа блока індикації секунд і входи оптоелектронних ключів блока індикації хвилин і блока індикації годин є четвертим входом індикатора, входи лічильних тригерів блока індикації хвилин, блока індикації годин і блока індикації секунд є відповідно першим, другим, третім входами індикатора. 4. Годинник за п. 1, який відрізняється тим, що кожний з другого і третього перемикачів містить компаратори, кожен з яких містить ключ, резистори, світлодіоди, фототиристор, транзистор і фото транзистори, джерело живлення, перша шина якого через послідовно з'єднаний ключ, перший резистор і перший фотодіод з'єднана з другою шиною джерела живлення, яка через фототиристор підключена до емітера транзистора, колектор якого через послідовно з'єднані другий світлодіод і другий резистор підключений до першої шини джерела живлення, база транзистора з'єднана з першим виходом третього резистора, другий вихід джерела живлення підключений до емітера першого і другого фототранзисторів, колектори яких об'єднані і через четвертий резистор з'єднані з першим виходом джерела живлення, об'єднані другі виходи третіх резисторів, комутаторів є першим входом перемикача, колектори фототранзисторів першого і другого комутаторів є відповідно першим і другим входами перемикачів, в кожному комутаторі перший світлодіод оптично зв'язаний з фототиристором, другий світлодіод - з першим фототранзистором, оптичні входи других фототранзисторів перших і других комутаторів є відповідно другим і третім входами перемикачів. 5. Годинник за п. 1, який відрізняється тим, що блок сигналізації містить ключ, резистори, фототиристори, світлодіоди, фототранзистори і елемент сигналізації, оптичні входи з першого по четвертий фототиристорів є відповідно з першого по четвертий входами блока сигналізації, перша шина джерела живлення через ключ з'єднана з першими виходами з першого по четвертий резистор, другий вихід першого з яких підключений до катода третього фототиристора і до анода першого фототиристора, катод якого з'єднаний з другою шиною джерела живлення, яка з'єднана з емітерами фототранзисторів, і з катодом другого фототиристора, анод якого підключений до другого виходу другого резистора і до четвертого фототиристора, анод третього фототиристора через перший світлодіод з'єднаний з другим виходом третього резистора, анод четвертого фототиристора через другий світлодіод підключений до другого виходу четвертого резистора, об'єднані колектори фототранзисторів є виходом блока сигналізації і через елемент сигналізації з'єднані з першою шиною джерела живлення, оптичні виходи першого і другого світлодіодів з'єднані з оптичними входами відповідно першого і другого фототранзисторів. Корисна модель відноситься до інформаційновимірювальної техніки і може бути використана при конструюванні оптикоелектронних псевдостілкових шахових годинників. Відомий оптоелектонний шаховий годинник [Авт. СВ. № 1088037, опублик. 1982, Бюл. № 15, М. кл. G07 С 1/28 від 23.04.1984], який містить перший перемикач, виходи якого з'єднані з першим, другим і третім входами комутатора, перший вихід якого підключений до першого входу першого лічильника, вихід якого з'єднаний з входом першого індикатора, генератор імпульсів, другий і третій лічильники, виконані із трьох послідовно з'єднаних лічильних декад, виходи яких з'єднані з входами відповідно другого і третього індикаторів, другий і третій перемикачі, перші і другі виходи яких підключені до виходів двох останніх лічильних декад другого і третього лічильників, третій вихід другого перемикача з'єднаний з другим входом першого лічильника, блок сигналізації, вихід якого підключений до четвертого входу комутатора і подільник частоти, перший вихід першого із яких з'єднаний з входом другого перемикача. Для підвищення точності і спрощення конструкції годинника, у нього 5 введено ключ, вихід якого з'єднаний з першими входами подільника частоти, перший вихід якого другий з яких підключений до входу третього перемикача, вихід генератора імпульсів з'єднаний з п'ятим входом комутатора, другий і третій виходи якого підключені до других входів подільника частоти, другі виходи яких з'єднані відповідно з входами другого і третього лічильників, виходи переносу лічильних розрядів яких підключені до входів блока сигналізації. Недоліком даного пристрою є мала точність і складність схеми у зв'язку з використанням чотирьох декад в лічильниках. Крім того, даний пристрій не відповідає сучасним вимогам, щодо компактності та портативності. Найбільш близьким до запропонованого пристрою є пристрій для контролю часу шаховошашкових змагань [Авт. СВ. № 1023363, опубл. 1983, Бюл. № 22, М. кл. G 07 С 1/28, від 01.21.1982], який містить генератор імпульсів, вихід якого з'єднаний з виходом подільника частоти, перший і другий перемикачі, перші і другі лічильники, перші входи яких підключені до входів відповідно перших і других блоків індикації і третій блок індикації. Для розширення області застосування пристрою у нього введені перший і другий ключі, елементи І, елементи АБО, тригери, елементи затримки, третій лічильник, четвертий, п'ятий і шостий блок індикації, перший вихід подільника частоти через другий перемикач з'єднаний з інформаційними входами перших і третіх лічильників, виходи останнього підключені до входів четвертого блока індикації, другий вихід подільника частоти через перший ключ з'єднаний з першими входами перших елементівАБО і з входом третього перемикача, вихід якого через перший перемикач підключений до перших установочних входів перших і других лічильників і до перших входів других елементів АБО і перших тригерів, перші виходи яких з'єднані з входами третіх і п'ятого блока індикації, другі виходи перших тригерів підключені до входів заборони відповідних других лічильників і до входів останова відповідних перших лічильників, виходи другого перемикача з'єднані з першим входом других тригерів і з другими входами відповідно перших елементів АБО, виходи яких підключені до других входів других тригерів, виходи других тригерів і вихід першого ключа з'єднані з установочними входами третього лічильника, виходи других тригерів підключені до інформаційним входам других лічильників, другі виходи яких через другі ключі з'єднані з другими входами третіх тригерів, перші входи яких підключені до виходів других елементів АБО, перші виходи третіх тригерів з'єднані з одними входами перших елементів І, до других входів, які підключені у другі виходи перших лічильників, виходи перших елементів І з'єднані з другими входами відповідних першим тригерам, другі виходи третіх тригерів підключені до входам другого елемента І, виходи якого з'єднані з другими входами других елементів АБО і з входом шостого блока індикації, другі виходи третіх тригерів через елементи затримки підключені до другим установочним входам відповідних перших і других лічильників. 63256 6 Недоліком даного пристрою для контролю часу шахово-шашкових змагань є вузька область застосування, яка не дозволяє використовувати його в різних класах змагань. Задача корисної моделі - спрощення експлуатації пристрою за рахунок позиційного представлення інформації і зручності відображення інформації, а також підвищення надійності за рахунок зменшення кількості зв'язків. На фіг. 1 представлена блок-схема шахового годинника; на фіг. 2 - функціональна схема блока керування; на фіг. 3 - функціональна схема індикатора; на фіг. 4 - функціональна схема перемикача. Оптоелектронний шаховий годинник складається з генератора 1 імпульсів, першого 2 і другого 3 індикаторів, блока 4 сигналізації, першого 5, другого 6 і третього 7 перемикачів, блока 8 керування і четвертого 9 і п'ятого 10 перемикачів, причому перший 11 і другий 12 входи блока 8 керування підключені до нерухомих контактів відповідно першого 13 і другого 14 ключів першого перемикача 5, рухомі контакти яких підключені до загальної шини, третій 15 і четвертий 16 входи блока 8 керування підключені до перших виводів відповідно четвертого 9 і п'ятого 10 перемикачів, другий вивід яких підключено до загальної шини, а п'ятий вхід 17 - до виходу генератора 1, другий 18 і третій 19 виходи блока 8 керування підключені відповідно до трьох входів 20 першого 2 і другого 3 індикаторів, четверті входи 21 яких підключені до четвертого входу 22 блока 8 керування, перший 23 і другий 24 виходи другого перемикача 6 підключені до першого 25 і другого 26 входам першого індикатора 2, перший 23 і другий 24 входи третього перемикача 7 підключені до першого 25 і другому 26 входам другого індикатора 3, причому перший 27 і другий 28 оптичні входи першого індикатора 2 оптично зв'язані з першим 29 і третім 30 оптичними входами блока 4 сигналізації, електричний вхід 31 якого підключено до шостого входу 32 блока 8 керування, а перший 27 і другий 28 оптичні входи другого індикатора 3 оптично зв'язані з другим 33 і четвертим 34 оптичними входами блока 4 сигналізації, шина 35 джерела живлення підключена до блока 8 керування, генератору 1, другому 6 і третьому 7 перемикачам, першому 2 і другому 3 Індикаторам і до блока 4 сигналізації, третій 36 і четвертий 37 оптичні входи першого індикатора 2 оптично зв'язані відповідно з другим 38 і третім 39 оптичними входами другого перемикача 6, третій 36 і четвертий 37 оптичні входи другого індикатора 3 оптично зв'язані відповідно з другим 38 і третім 39 оптичними входами третього перемикача 7, причому перший вхід 40 блока 8 керування підключено до електричних входів другого 6 і третього 7 перемикачів і співпадає, оскільки вони між собою повністю ідентичні. У склад блока 8 керування входить диференціюючий елемент 42, одновібратор 43, елемент 44 сигналізації, перший, другий, і третій подільники 45-47 частоти, перший і другий тригери 48 і 49 , перший , другий , третій, четвертий і п'ятий елементи І-НІ 50-54, перший, другий і третій елементи І 7 55-57, причому вхід диференціюючого елемента 42 (ДЦ) підключений до шини 35 джерела живлення, а вихід - до виходу першого одновібратора 43, вихід якого підключено до третього виходу 22 блока 8 керування і до других входів першого і другого елементів І 55 і 56, виходи яких підключені до Rвходів відповідно першого і другого тригерів 48 і 49, інверсні виходи яких підключені відповідно до перших входів першого і другого елемента І - НІ 50 і 51, входи яких підключені відповідно до перших входів третього і четвертого елемента І - НІ 52 і 53, виходи яких підключені відповідно до входів першого і другого подільника 45 і 46 частоти, виходи яких підключені відповідно до першого і другою входів 18 і 19 блока 8 керування, перший вхід першого елемента І 55, до першого входу п'ятого елемента І -НІ 54 і S - входу другого тригера 49, другий вхід 12 блока 8 керування підключені до третього входу другого елемента І 56, до другого входу п'ятого елемента І - НІ 54 S-входу першого тригера 48, третій вхід 15 блока 8 керування підключений до першого входу першого і другого елемента І 55 і 56, а четвертий - до других входів першого і другого елемента І - НІ 50 і 51, п'ятий і шостий вхід 17 і 32 блока 8 керування підключені відповідно до першого і другому третього елемента І 57. вихід якого підключено до других входів третього і четвертого елемента І - НІ 52 і 53 і до виходу третього подільника 47 частоти, вихід якого підключений до четвертого виходу 40 блока 8 керування, вихід п'ятого елемента І - НІ 54 підключений до входу елемента 44 сигналізації. Індикатор 2 (3) вміщує в собі блок 58 індикації секунд, блок 59 індикації хвилин і блок 60 індикації годин, причому блок 58 секунд містить лічильний тригер 61, D-вхід якого підключений до інверсного виходу шістдесят лічильно-індикаторних комірок 62о, 611,...,6259, другий оптоелектронний ключ 63, перший, другий і третій обмежувальні резистори 64-66 і запускаючий світлодіод 67, анод якого через перший обмежувальний резистор 64 підключений до шини 35 живлення, а катод - до R-виходу тригера 61 і до другому входу 21 індикатора 2, кожна комірка 62 містить індикаційний світлодіод 68, анодом підключений до шини 35 живлення, а катодом - до анода світлодіода 69, катод якого підключений до анода першого фоторезистора 70, оптично зв'язаного з світлодіодом 69 попередньої комірки 62, анод світлодіода 69 кожної комірки 62, окрім першої і останньої комірки 620, 6259, підключений до анода другого фоторезистора 71, катод якого через резистор 72 підключений до виходу оптоелектронного перетворювача 63, причому світлодіод 68 кожної комірки 62, окрім першої комірки 620, оптично зв'язаний з другим фоторезистором 71 власної комірки 62, а світлодіод 69 останньої комірки 6259 оптично зв'язаний з першим фоторезистором 70 першої комірки 620, анод якого підключений до анода додаткового фототиристора 74, катод - до катода додаткового фототиристора 74, оптично зв'язаного з пусковим світлодіодом 67, прямий вихід тригера 61 через другий обмежувальний резистор 65 підключений до катода перших фототиристорів 70 усіх непарних комірок 62 0, 622,….,6258, а інверсний вихід тригера 61 через тре 63256 8 тій обмежувальний резистор 66 підключений до катодів перших фототиристорів 70 усіх парних комірок 621, 623,...,6259 шкали 57 секунд, С - вхід тригера 61 підключений до першого входу 20 індикатора 2, блок 59 хвилин включає D - тригер 75, D - вхід якого підключений до інверсного виходу, перший і другий обмежувальні резистори 76 і 77, пусковий світлодіод 78, оптикоелектронний елемент АБО 79 і шістдесят лічильно-індикаторних комірок 800, 801....8059, кожна з яких включає світлодіод 81, анод якого через перший обмежувальний резистор 76 підключений до шини 35 живлення, фототиристор 82 і індикаційний світлодіод 83, катод якого підключений до катода світлодіода 81 і до анода фототиристора 82, оптично зв'язаного з світлодіодом 81 попередньої комірки 80, причому анод фототиристора 82 першої комірки 800 підключено до анода додаткового фототиристора 84, а катод - до анода додаткового фототиристора 84, оптично зв'язаного з пусковим світлодіодом 78 блока 59 індикації хвилин, анод якого через другий обмежувальний резистор 77 підключений до входу 15 живлення, а катод - до R - входу тригера 75, С вхід якого підключено до третього входу 25 індикатора, причому прямий і інверсний входи тригера 75 блока 59 індикації хвилин підключені до катодів фототиристорів 82 відповідних непарних і парних комірок 800, 802,....8058 і 801, 803,....8059, четвертий оптичний вихід 37 індикатора 2 зв'язаний з входом оптичного елемента АБО 79, оптичні входи якого оптично зв'язані з світлодіодами 81 дванадцятої, двадцять четвертої, тридцять шостої, сорок восьмої і останньої комірки 8011, 8023, 8035, 8047 і 8059 блока 59 індикації хвилин, а світлодіод 81 останньої комірки 8059 оптично зв'язаний з оптичним входом оптоелектронного ключа 63 блока 58 індикації секунд і з фототиристором 82 першої комірки 800. Блок 60 індикації годинника складається 3D тригера, D - вхід якого підключено до інверсного виходу, перший, другий і третій обмежувальні резистори 86-88, пусковий світлодіод 89 і шістдесят лічильно-індикаторних комірок 900, 901,…9059, кожна з яких вміщує в собі індикаційний світлодіод 91, світлодіод 92 і фототиристор 93, а анод якого підключений до катода світлодіода 92, анод якого підключений до анода індикаційного світлодіода 83 відповідної комірки 80 блока 59 індикації хвилин і до катода індикаційного світлодіода власної комірки 90, анод якого підключений до шини 35 живлення і через перший обмежувальний резистор 86 - до анода пускового світлодіода 89, катод якого підключено до R - входу тригера 85 блока 60 індикації годинника. С-вхід якого підключений до четвертого входу 26 індикатора 2, причому фототиристор 93 кожної комірки 90 блока 60 індикації годинника оптично зв'язаний з світлодіодом 92 попередньої комірки 90, а світлодіод 92 останньої комірки 9059 оптично зв'язаний з фототиристором 93 першої комірки 900, анод якого підключений до анода додаткового фототиристра 94, а катод - до катода додаткового фототиристора 94, оптично зв'язаного з пусковим світлодіодом 89 блока 6 індикації годинника, прямий і інверсний виходи тригера 85 блока 60 індикації годинника через другий 87 і третій 88 обмежувальні резистори підключені 9 до катодів фототиристорів 93 відповідно непарних і парних комірок 900, 902,....9058 і 901, 903,....9059 блока 60 індикації годинника, причому R - входи усіх тригерів 61, 75 і 85 з'єднані між собою, а світлодіоди першої і останньої комірок 620, 6259 блока 58 індикації секунд оптично зв'язані відповідно з другим і третім оптичними входами 28 і 36 індикатора 2, перший оптичний вихід 27 якого оптично зв'язаний з додатковим світлодіодом 73 останньої комірки 6259 блока 58 індикації секунд. Неспівпадання між індексами і парністю комірок обумовлено індикацією годинника, тобто співпадання поля і останнім тиском. Перемикач 6 (7) включає в себе ключі 95 і 96 хвилин і годин, перший, другий, третій і четвертий світлодіоди 97-100, перший і другий фототиристори 101 і 102, перший і другий транзистори 103 і 104, перший, другий, третій і четвертий фототранзистори 105-108, і перший, другий, третій, четвертий, п'ятий, шостий, сьомий і восьмий резистори 109-116, при чому електричний вхід 41 перемикача 6 підключений через перший і другий резистори 109 і 110 відповідно до баз першого і другого фототиристорів 101 і 102, катоди яких підключені до загальної шини і до емітерів усіх фототранзисторів 105-108, перші контакти ключів 95 і 96 хвилин і годин підключені відповідно через третій і четвертий резистори 111 і 112 до анодів першого і другого світлодіодів 97 і 98, катоди яких підключені до загальної шини, колектори першого і другого транзисторів 103 і 104 підключені відповідно до катодів третього і четвертого світло діодам, 99 і 100, аноди яких відповідно через п'ятий і шостий резистори 113 і 114 підключені до шини 35 джерела живлення і до других контактів ключів 94 і 95 хвилин і годин, колектори першого і другого фототиристора 105 і 106 підключені до першого електричного виходу 23 перемикача 6 і через сьомий резистор 115 до шини 35 джерела живлення, а колектори третього і четвертого фототранзисторів 107 і 108 підключені до другого електричного входу 24 і через восьмий резистор 116 до шини 35 джерела живлення, при чому перший, другий, третій і четвертий світлодіоди 97-100 оптично зв'язані відповідно з першим і другим фототиристорами 101 і 102, і першим і третім фототранзисторами 105 і 107, а другий і четвертий фтотранзистор 106 і 108 оптично зв'язані відповідно з першим і другим оптичними входами 38 і 39 перемикача 6 (7). Блок 4 сигналізації містить ключ 117, перший, другий, третій і четвертий фототиристори 118-121, перший і другий світлодіоди 122, 123, перший і другий фототранзистори 124, 125, елемент 126 сигналізації, перший, другий, третій і четвертий резистори 127-130, причому рухомий контакт ключа 117 через перший і другий резистори 127 і 128 відповідно підключені до анодів першого і другого фототиристора, катоди яких, як і емітери, фототранзисторів 124 і 125, підключені до загальної шини, окрім того, рухомий контакт ключа 117 через третій і четвертий резистори 129 і 130 відповідно підключені до анодів першого і другого світлодіодів 122 і 123, катоди яких підключені відповідно до анодів третього і четвертого фототиристорів 120 і 121, катоди яких підключені відповідно до анодів 63256 10 першого і другого фототиристорів 118 і 119, колектори фототиристорів 124 і 125 підключені до електричного виходу 31 блока 4 сигналізації, через сигналізуючий пристрій 126 - до шини живлення і до нерухомому контакту ключа 117, при чому перший, другий, третій і четвертий оптичні входи 29, 30, 66 і 34 блока 4 оптично зв'язані відповідно з першим, третім, другим і четвертим фототиристорами 118, 119, 120, 121, а перший і другий світлодіоди 122 і 123 оптично зв'язані відповідно з першим і другим фототранзисторами 124 і 125. Оптоелектронний шаховий годинник може працювати як шаховий годинник і як звичайний годинник. В початковий момент часу усі перемикачі 5, 6, 7, 9 і 10 вимкнені, тобто знаходяться в такому положенні, яке забезпечує розімкненій стан усіх колів годинника. З подачею напруги на шину 35 живлення на третьому виході 22 блока 8 керування з'являється короткочасний нульовий потенціал, який надходить на другі входи 21 індикаторів 2 і 3 і встановлюють нульові комірки (стрілки встановлюються в нуль - 12.00 або 24.00 - на циферблатах годинників) 620, 800, 900, усіх блоків 58-60 індикаторів 2 і 3 у збудженому стані. На індикаторах 2 і 3 необхідний час встановлюється за допомогою другого і третього перемикачів 6 і 7. Генератор 1 подає на п'ятий вхід блока 8 керування імпульси з частотою слідування 10 Гц. На четвертому виході блока 8 керування з'являються імпульси з періодом слідування 0.5 с і поступають на електричні входи 41 другого і третього перемикачів 6 і 7. З першого електричного виходу 23 обох перемикачів 6 і 7 поступає стільки імпульсів на третій вхід 25 індикаторів 2 і 3, скільки хвилин необхідно встановити на них, і з других виходів 24 другого і третього перемикачів 6 і 7 поступає на четверті входи 26 індикаторів 2 і 3 така кількість імпульсів, скільки необхідно встановити. Після того, як встановлюється необхідний час, годинник починає функціонувати як шаховий. Ключі 13 і 14 першого перемикача 5 є відповідно кнопками першого і другого гравців. Після натиснення першого ключа 13 на перший вхід 11 блока 8 керування поступає нульовий потенціал. На другому вході 19 блока 8 керування з'являються імпульси з періодом слідування 1 с і поступають на перший вхід 20 другого індикатора 3, на якому відбувається відображення відліку часу, на протязі якого думає другий гравець. При натисненні другого ключа 14 першого перемикача 5 на другий вхід 12 блока 8 керування поступає нульовий потенціал. На першому виході 18 блока 8 керування проявляються імпульси з періодом слідування 1 с, і поступають на перший вхід 20 першого індикатора 2, на якому відбувається відображення відліку часу, на протязі якого думає перший гравець. У випадку, коли залишається одна хвилина до кінця встановленого часу відбувається послідуючий відлік 60 секунд, що залишились, зі збудженням і запам'ятовуванням секундних міток, які знаходяться по периметру циферблата, тобто 11 секундна інформація відображається у вигляді підсвіченої шторки, яка збільшується. По закінченню встановленого часу на першому і другому оптичних виходах 27 і 28 першого і другого індикаторів 2 і 3 послідовно один за другим з'являються оптичні сигнали і поступають відповідно на перший, другий, третій чи четвертий оптичні входи 29, 30, 33 і 34 блока 4 сигналізації. Відповідно блок 4 сигналізує, а на його електричному виході 31 з'являється нульовий потенціал, який поступає на шостий вхід 32 блока 8 керування блокуючи його, тобто зупиняє роботу годинника. В момент проходження шістдесяти імпульсів на перший вхід 20 одного із індикаторів 2 (3) на третьому оптичному виході 36 індикатора 2 (3) з'являється оптичний сигнал, що надходить на перший оптичний вхід 38 другого чи третього перемикачів 6, 7. відповідно, на першому електричному виході 23 перемикача 6 (7) з'являється одиночний імпульс, що надходить на третій вхід 25 індикатора 2 (3), що відповідає переміщення хвилинної стрілки, що світиться на один дискрет циферблата. По закінченню 60 хвилин на четвертому оптичному виході 37 індикатора 2 (3) з'являється оптичний сигнал, який надходить на другий оптичний вхід 39 перемикача 6 (7). Відповідно на другому електричному виході 24 перемикача 6 (7) з'являється одиночний імпульс, що надходить на 4 вхід 26 індикатора 2 (3), що відповідає переміщенню стрілки, що світиться, на один дискрет циферблата. Часова стрілка циферблата являється частиною хвилинної. Для обох годинників в процесі гри замикаються четвертий перемикач 9, виконаний в вигляді нормально розімкнутої кнопки. На третій вхід 15 блока 8 керування поступає короткочасний нульовий потенціал, а на виході 18, 19, 22, 40 блока 8 керування імпульси не з'являються. Якщо необхідно відновити гру, натискається одна з кнопок 13, 14 і відлік часу продовжується. При необхідності шаховий годинник можу функціонувати як звичайний електронний. Для цього замикаються п'ятий перемикач 20, а на четвертий вхід 16 блока 8 керування поступає нульовий потенціал. Імпульси з виходу генератора 1 через блок 8 керування поступають на обидва індикатори 2, 3, які на циферблатах здійснюють індикацію поточного часу. Блок 8 керування (фіг. 2) працює наступним чином. При подачі живлення на шину 35 живлення спрацьовує диференцюючий елемент 42, що подає сигнал на одновібратор 43, який видає короткочасний нульовий імпульс, що поступає на третій вихід 22 блока 8 і на другі входи першого і другого елементів І 55, 56. Тригери 48, 49 встановлюється в нульове положення, так як на їх R - входах з виходу елементів І 55, 56 поступають логічні «0». На першому, другому, третьому, четвертому і шостому входах 11, 12, 15, 16, 32 присутні логічні «1», на п'ятий вхід 17 постійно поступають імпульси позитивної полярності з виходу генератора 1 (фіг. 1). На всіх трьох входах першою і другого елементів І 63256 12 55, 56 присутні логічні «1», що дає на їх виходах «1» поступаючи на R - виходи обох тригерів 48, 49. На виході п'ятого елемента І - НІ присутній логічний логічний «0», так як на його входах присутня «1». Якщо на перший вхід 11 подається логічний «0», що відповідає натисненню першої кнопки 11 першого перемикача 5 (фіг. 1), на вході другого тригера 49, 49 встановлюється одиничний стан, тобто на його інверсному виході присутній «0».На виході другого елемента І -НІ 51, з'являється логічна «1». Імпульси з п'ятого входу 17 через третій елемент І 57 поступають на 3 і 4 елементи І - НІ 52, 53, а також третій подільник 47 частоти, на виході якого з'являються з періодом слідування 0,5 с. і поступають на четвертий вихід 40 блока 8 керування. Так як на першому вході 4 елемента І - НІ 53 не присутня «1», імпульси через нього на другий подільник 46 частоти, з його виходу на другий вихід 19 блока 8 керування поступають з періодом слідування, рівним «1». В момент, коли на першому вході 11 блока 8 з'являється логічний «0», на виході п'ятого елемента І-НІ 54 з'являється логічна «1» на вузол 44 сигналізації, який видає короткочасний звуковий сигнал. Одночасно на перший і другий входи 11, 12 блока 8 керування два логічних «0» подаватися не можуть. При надходженні логічного «0» на другий вхід 12, що відповідає натисненню другої кнопки 14 першого перемикача 5 (фіг. 1) перший тригер встановлюється в одиничний стан, а другий тригер 49 - в нульовий. На виході першого елемента І-НІ 50 з'являється логічна «1», яка поступає на перший вхід третього елемента І-НІ 52. Імпульси з виходу третього елемента і 57 через третій елемент І-НІ поступають на вхід першого подільника 45 частоти, з виходу якого імпульси з періодом слідування 1 с. поступають на перший вихід 18 блока 8 керування. У випадку надходження логічного «0» на другий вхід 12 елемент 44 сигналізації видає короткочасний звуковий сигнал. Якщо на третьому 15 з'являється логічний «0», що відповідає замиканню четвертого перемикача 9 (фіг. 1), і надходить на перший вхід першого і другого елементів І 55, 56, то тригери 48, 49 встановлюються в нульовий стан за рахунок надходження на їх R-входів логічних «0» з виходів першого і другого елементів І 55, 56. При надходженні логічного «0» на четвертий вхід 16 блока 8 керування перший і другий елементи І-НІ 50, 51 встановлюються в одиничний стан, а відповідно, імпульси виходи третього елемента І 57 через третій і четвертий елементи І-НІ 52, 53 поступають на перший і другий подільники 45, 46 частоти, з виходів яких - на перший і другий виходи 18, 19 з періодом слідування 1 с. Якщо на шостий вхід 32 поступає логічний «0», то на виході третього елемента І 57 присутній логічний «0», а імпульси з п'ятого входу 17 на блок 8 не поступають за рахунок відсутності логічного «0» на 6 вході 32. Розглянемо роботу індикатора 2 (3) (фіг. 3). З подачею живлення на шину 35 живлення на дру 13 гому вході 21 індикатора 2 з'являється короткочасний нульовий потенціал, який встановлює тригери 61, 75, 85 блоків 58, 59, 60 секунд, хвилин і годин в нульовий стан, тобто на їх прямих виходах присутні нульові потенціали. На електродах, які запускають світлодіоди 67, 78, 89 створюється спад напруг, що обумовлює протікання струму через них. Світло від запускаючих світлодіодів 67, 78, 89 поступає на відповідні додаткові фоторезистори 74, 83, 93 відповідних перших комірок 620, 800, 900 відповідних блоків 58, 59, 60 додаткові фоторезистори 74, 84, 93 переходять в провідний стан і струм протікає в блоці 58 секунд від шини 35 живлення через індикаційний світлодіод 68 і 69, додатковий фоторезистор 74, другий резистор 65 до прямого виходу першого тригера 61. В блоці 59 хвилин струм протікає від шини 35 живлення через світлодіод 81 першої комірки 900, додатковий фоторезистор 84 до прямого виходу другого тригера 75. Крім того, струм протікає від шини 35 живлення через індикаційний світлодіод 91 першої комірки 900 блока 60 годин, індикаційний світлодіод 83 першої комірки 800 блока 59 хвилин і через її додатковий фоторезистор 84. В блоці 60 годин струм протікає від шини 35 живлення через індикаційний світлодіод 91, світлодіод 92 першої комірки 90 0, додатковий фоторезистор 93, резистор 86 до прямого виходу третього тригера 85. Індикаційні світлодіоди 68 блока 58 секунд являють собою круглі мітки секунд, які знаходяться по периметру циферблата. Індикаційний світлодіод 91 блока 60 годин виконаний у вигляді годинникових стрілок, а в парі відповідним індикаційним світлодіодам 83 блока 59 хвилин організують хвилинні стрілки, які довше годинникових на величину індикаційного світлодіода 83. Таким чином, після увімкнення живлення на циферблаті індикатора 2 світиться нульова (шістдесята) мітка секунд, а також нульові годинникові хвилинні стрілки. Після увімкнення живлення на перший вхід 20 поступають імпульси позитивної полярності, з якого вони подаються на рахунковий вхід першого тригера 61. Після надходження нового імпульсу перший тригер 61 переходить в одиничний стан, а перший фоторезистор 70 другої комірки 621 переходить в провідний стан за рахунок присутності на ньому оптичного сигналу від світлодіода 69, першої комірки 620 блока 58 секунд і за рахунок створення на ньому електродів спаду напруг, оскільки на інверсному виході тригера 61 присутній логічний нуль, а перша комірка 620 обнуляється. Після надходження другого імпульсу тригер 61 переходить в нульовий стан, збуджується третя комірка 622, тобто світиться її індикаційний світлодіод 68, а інші комірки 62 не збуджені. Таким чином після другого імпульсу, секундна мітка циферблата, яка світиться, переходить на другу позицію від початкової (від першої комірки 620). З приходом п'ятдесят дев'ятого імпульсу збуджується 60 комірка 6259 блока 58 секунд, світлодіод 69, який подає оптичний сигнал на третій оптичний вихід 36. З приходом шістдесятого 63256 14 імпульсу збуджується перша комірка 620 блока 58 секунд, на третьому вході 25 з'являється передній фронт імпульсу позитивної полярності, яка встановлює другий тригер 75 в одиничний стан, тобто на його інверсному виході з'являється нульовий потенціал, який поступає на катод фоторезистора 82 другої комірки 801 блока 59 хвилин. Фоторезистор 82, цієї комірки 801 переходить в провідний стан за рахунок оптичного сигналу від світлодіода 81 першої комірки 800 блока 59 хвилин. Друга комірка 801 блока 59 збуджується, а перша обнулюється. Світять індикаційні світлодіоди 91, 83 других комірок 901, 801 відповідно блоків 60, 59 годин і хвилин, тобто на циферблаті хвилинна стрілка переходить на одну поділку, година стрілка залишається в нульовому стані. З новий приходом шістдесятого імпульсу в черговому циклі на перший вхід 20 індикатора 2, на третій вхід 25 його поступає третій імпульс, який «перекидає» другий тригер 75 в нульовий стан, і збуджується третя комірка 802 блока 59 хвилин, тобто хвилинна стрілка на циферблаті переходить на другу поділку від початкової стрілки і т. д. З приходом п'ятдесят дев'ятого імпульсу на третій вхід 25 індикатора 2 збуджується шістдесята комірка 8059 блока 59 хвилин, оптичний сигнал від світлодіода 81, який поступає на четвертий оптичний вихід 37 індикатора 2 і на вхід оптоелектронного ключа 63, на виході якого з'являється нульовий потенціал. У цей момент на перший вхід 20 індикатора 2 поступає черговий імпульс. Тригер 61 переходить в одиничній стан и збуджується друга комірка 621 блока 58 секунд. За рахунок оптичного зв'язку між другим фото резистором 71 світлодіодом 69 цієї комірки 621 другий фтототиристор 71 переходить в провідній стан, тобто через нього і резистор 72 до виходу оптоелектронного ключа 63 протікає струм. Після приходу наступного імпульсу на перший вхід 20 тригер 61 переходить в нульовій стан, збуджується третя комірка 621 блока 58 секунд. Індикаційній світло діод 68 другої комірки 621 продовжує світитися, оскільки її другий фототиристор 71 залишається відкритим. Аналогічні процеси проходять в інших комірках 62 блока 58 секунд. Таким чином, в останню хвилину часу індикації секунд на циферблаті відбувається з послідовним увімкненням і запам'ятовуванням секундних міток циферблата. Після приходу шістдесятого імпульсу на перший вхід 20 на третій вхід 25 приходить наступний імпульс, остання комірка 8059 блока 59 хвилин обнулюється, збуджується перша, а у блоці 58 секунд збуджується перша комірка 620 і обнулюються усі інші, оскільки на вході оптоелектронного ключа 63 оптичний сигнал відсутній, а на його виході з'являється високий потенціал, якій вирівнює потенціали на електродах других фототиристорів 71. У момент приходу одинадцятого імпульсу на третій вхід 25 індикатора 2 збуджується 12 комірка 8011 від світлодіода 81 з якого поступає оптичний сигнал на перший оптичний вхід елемента АБО 79, з виходу якого поступає оптичний сигнал на чет 15 вертий вихід 37 індикатора. З приходом дванадцятого імпульсу світло на четвертому виході 37 індикатора 2 відсутні, оскільки обнулюється дванадцята комірка 8011 і збуджується тринадцята комірка 8011 і збуджується тринадцята. На четвертому вході 26 індикатора 2 з'являється передній фронт імпульсу позитивної полярності. Тригер 85 перемикається і переходить в одиничний стан. Збуджується друга комірка 901 блока 60 годин, так як фототиристор 93 переходить в провідний стан за рахунок оптичного зв'язку з світлодіодом 92 першої комірки 900, тобто годинна стрілка на циферблаті переміститься на одну п'яту ділення години. З приходом двадцять четвертого імпульсу на третій вхід 25 індикатора 2 на його четвертий вхід 26 надходить другий імпульс, третя комірка 902 блока 60 годин збуджується, а обнулюється друга, тобто годинна стрілка на циферблаті переміщається на другу поділку з п'яти поділок години. З приходом на третій вхід 25 шестидесятого імпульсу на четвертий вхід 26 індикатора 2 надходить п'ятий імпульс. Збуджується шоста комірка 905 блока 60 годин, тобто годинна стрілка зміщується на одну годину (одна велика годинна поділка) і т.д. Резистори 64, 65, 66, 72, 76. 77, 87 і 88 призначені для задания робочих струмів у відповідних колах. Перемикачі 6 (7) функціонують наступним чином (фіг. 4). Якщо ключі 95, 96 замкнуті, то імпульс позитивної полярності з електричного входу 41 через перший і другий резистори 109, 110 поступають на бази першого і другого транзисторів 105, 104 відмикаючи їх, тобто через їх переходи колектор-емітер протікає струм. Це досягається тим, що струми протікають від шини 35 через ключі 95, 96, резистори 111, 112 і перший і другий світлодіоди 97, 98 до загальної шини. Перший і другий світлодіоди 97, 98 випромінюють світло на перший і другий фототиристори 101, 102 відповідно які переходять в провідний стан. Третій і четвертий світлодіоди 103, 104, в свою чергу, також починають випромінювати світло відповідно на перший і третій фототранзистор 105, 107, які відпираються і на їх колекторах присутні нульові потенціали, які поступають на перший і другий виходи 23, 24. Якщо ключі 95, 96 не замкнені, то перший і другий транзистори 103, 104 не відпираються від взаємодії імпульса, так як через перший і другий світлодіоди 97, 98 не протікають струми, а відповідно, перший і другий фототиристори 101, 102 знаходяться в непровідному стані і третій і четвертий світлодіоди 99, 100 не горять. Перший і третій фототранзистори 105, 107 закриті, а на першому і другому виходах 23, 24 присутній високий позитивний потенціал. Якщо в даному випадку з першого оптичного входу 38 надходить перший оптичний сигнал на оптичний вхід другого фото транзистора 106, то він відпирається, опір його переходу колекторемітер стає незначним, а на його колекторі присутній нульовий потенціал. Якщо ж з другого оптичного входу 39 надходить оптичний сигнал на оптичний вхід четвертого фототранзистора 108, то він відпирається, а на його колекторі присутній нульо 63256 16 вий потенціал. По закінченні оптичного сигналу на другому оптичному вході 39 четвертий фототранзистор 108 запирається, а на його колекторі з'являється високий позитивний потенціал. Якщо, наприклад, ключ 95 хвилин замкнений, а ключ 96 годин розімкнений, то відпирається перший транзистор 103, а другий транзистор 104 тільки закритий. При зворотному натисненні ключів 95, 96 функціонує другий транзистор 104, а перший запертий. Ключі 95, 96 хвилин і годин призначені для початкової установки годинника. Резистори 101-116 призначені для задання робочих струмів в відповідних колах. Блок 4 сигналізації працює наступним чином. У випадку, якщо ключ 117 розімкнений, обривається кол живлення, а в наслідок блок 4 сигналізації ніякої роботи не робить, так як він може працювати при замкнутому ключі 117. Якщо з першого оптичного входа 29 на перший фототиристор 118 надходить світло, то перший фототиристор 118 переходить в провідний стан, так як від шини 35 живлення, через ключ 117, перший резистор 127 і перший фототиристор 118 до загальної шини протікає струм. Якщо після цього світло на першому фототиристорІ 118 зникає, то він все рівно залишається в повідному стані. З надходження світла з другого оптичного входу 30 на третій фототиристор 120 він переходить в провідний стан. Струм протікає від шини 35 живлення через ключ 117, третій резистор 29, перший світлодіод 122, третій фототиристор 120 і перший фототиристор 118 до загальної шини. Перший світлодіод 122 випромінює сигнал на перший фототранзистор 124, який відпирається, і від шини 35 через елемент 126 сигналізації, перехід колектор - емітер першого фототранзистора 124 до загальної шини. Елемент 126 сигналізації подає звуковий сигнал, що відповідає закінченню часу першого гравця (фіг. 1). Другий і четвертий фототиристор 119, 121 виконують функції, аналогічні відповідним функціям першого і третього фототиристорів 118, 120, другий світлодіод 123 виконує функції, аналогічні функціям першого світлодіода 122, причому оптичний сигнал від другого світлодіода 123 надходить на другий фототранзистор 125, відчиняючи його. Резистори 127-130 необхідні для задання робочих струмів у відповідних колах. Перевагами шахового годинника є спрощена експлуатація за рахунок можливості працювати як годинниковий і як звичайний годинник, а також їх можна зупиняти без будь-якого знищення інформації, знижується споживча потужність за рахунок того, що на індикацію однієї мітки споживається струм для однієї комірки індикатора, а інші не споживаються, тобто використовується одиничнопозиційне представлення, зручність відображення інформації за рахунок псевдо стрілочної індикації на циферблатах, підвищення надійності за рахунок зменшення кількості зв'язків між основними вузлами, що підвищує технологічність. 17 63256 18 19 Комп’ютерна верстка Л. Купенко 63256 Підписне 20 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
