Конвеєрний пристрій

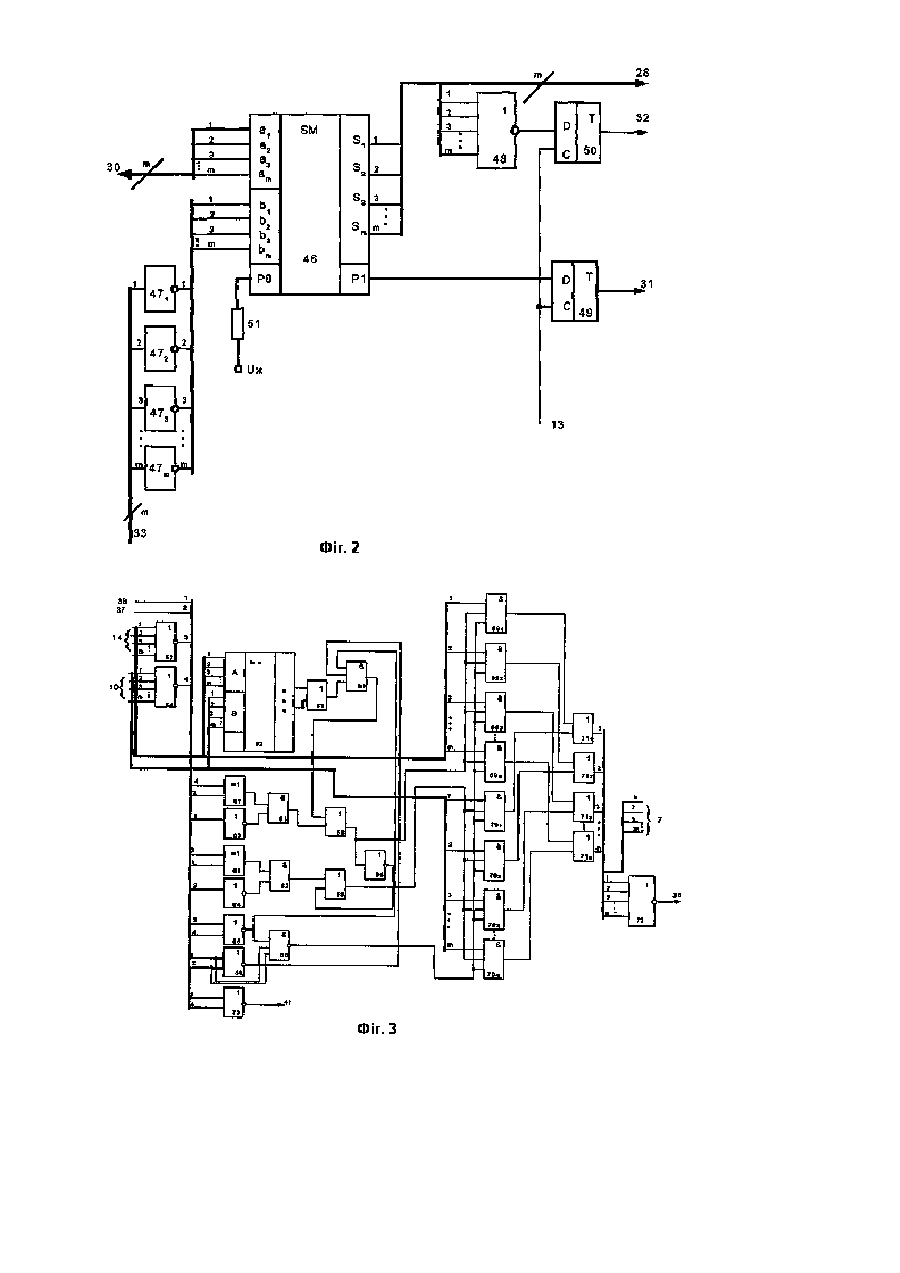

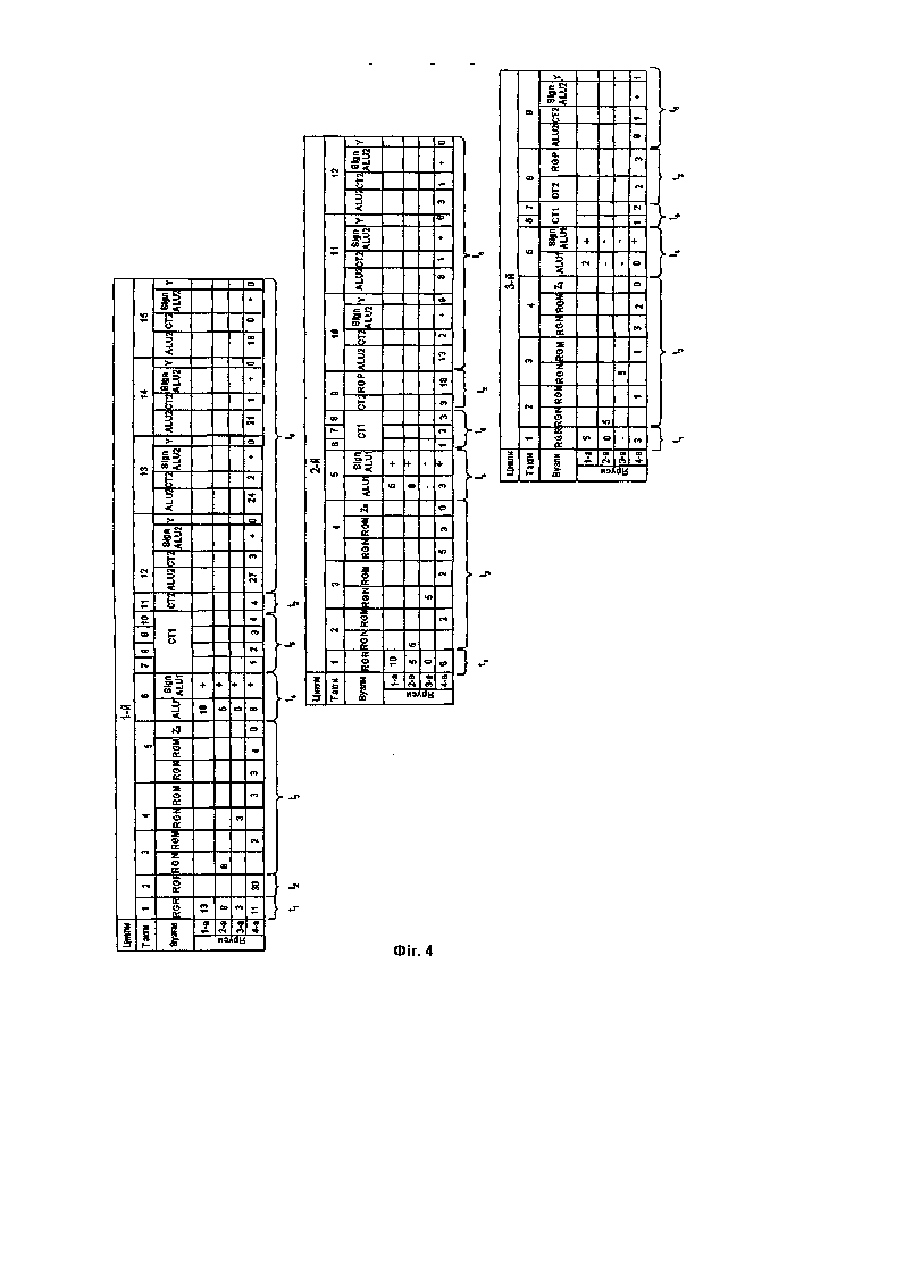

Конвеєрний пристрій, який складається з послідовно з'єднаних ярусів, кожний з яких містить регістр часткового результату, а шина тактових імпульсів пристрою з'єднана з входами встановлення тригерів, який відрізняється тим, що кожний і-тий ярус (і=1, ..., n, де n - кількість операндів) містить арифметично-логічний пристрій (АЛП), мультиплексор, а всі яруси, крім першого, містять мініматор та перший регістр, причому перший вхід і-го ярусу з'єднаний з першим входом мультиплексора, вихід якого підключений до входу регістра часткового результату, у якого вихід з'єднаний з першим входом АЛП та першим інформаційним входом мініматора, інформаційний вихід якого з'єднаний з входом першого регістра, перший вихід АЛП з'єднаний з другим входом мультиплексора, а другий вихід підключений до першого знакового входу мініматора, другі інформаційний і знаковий входи мініматора і-го ярусу з'єднані з першим та другим виходами (і-1)-го ярусу відповідно, інформаційний і знаковий виходи першого регістра є відповідно першим і другим виходами і-го ярусу, крім першого, керувальний вхід мультиплексора підключений до шини керування пристрою, вихід регістра часткового результату першого ярусу є першим виходом першого ярусу, другий вихід АЛП є другим виходом першого ярусу, а другий вхід АЛП всіх ярусів з'єднаний з першим виходом n-го ярусу, крім того, n-й ярус містить другий АЛП, другий мультиплексор, логічний елемент АБО, перший та другий лічильники, другий та третій регістри, елемент І і блок елементів І, причому у n-му ярусі вхід другого регістра з'єднаний з виходом другого мультиплексора, а вихід з'єднаний з першим входом другого АЛП, вихід ознаки нульового результату мініматора n-го ярусу є виходом сигналу "Кінець" пристрою, крім того, перший вхід другого мультиплексора з'єднаний з входом порогового сигналу пристрою, а другий вхід з'єднаний з інформаційним виходом другого АЛП, знаковий вихід та вихід нульового результату якого підключені до входів логічного елемента АБО, вихід якого є виходом пристрою, другий вхід другого АЛП з'єднаний з виходом блока елементів І, який містить m елементів І (де m - розрядність вхідних величин), інверсні входи яких з'єднані з керувальним входом блока, другі входи з'єднані з інформаційним входом блока, а виходи з'єднані з інформаційним виходом блока елементів І, інформаційний вхід блока елементів І підключений до m-розрядного інформаційного виходу першого регістра, а керувальний вхід підключений до виходу ознаки нуля другого лічильника, інформаційний вхід якого з'єднаний з виходом першого лічильника, а тактовий вхід з'єднаний з шиною тактових імпульсів пристрою і першим входом елемента І, другий вхід якого з'єднаний з виходом третього регістра, а вихід підключений до тактового входу першого лічильника, крім того, перший ознаковий вихід мініматора і-го ярусу (і=2, ..., n) з'єднаний з і-тим інформаційним входом третього регістра, перший вхід якого з'єднаний з другим ознаковим виходом мініматора другого ярусу.
