Монумент ракети-носія

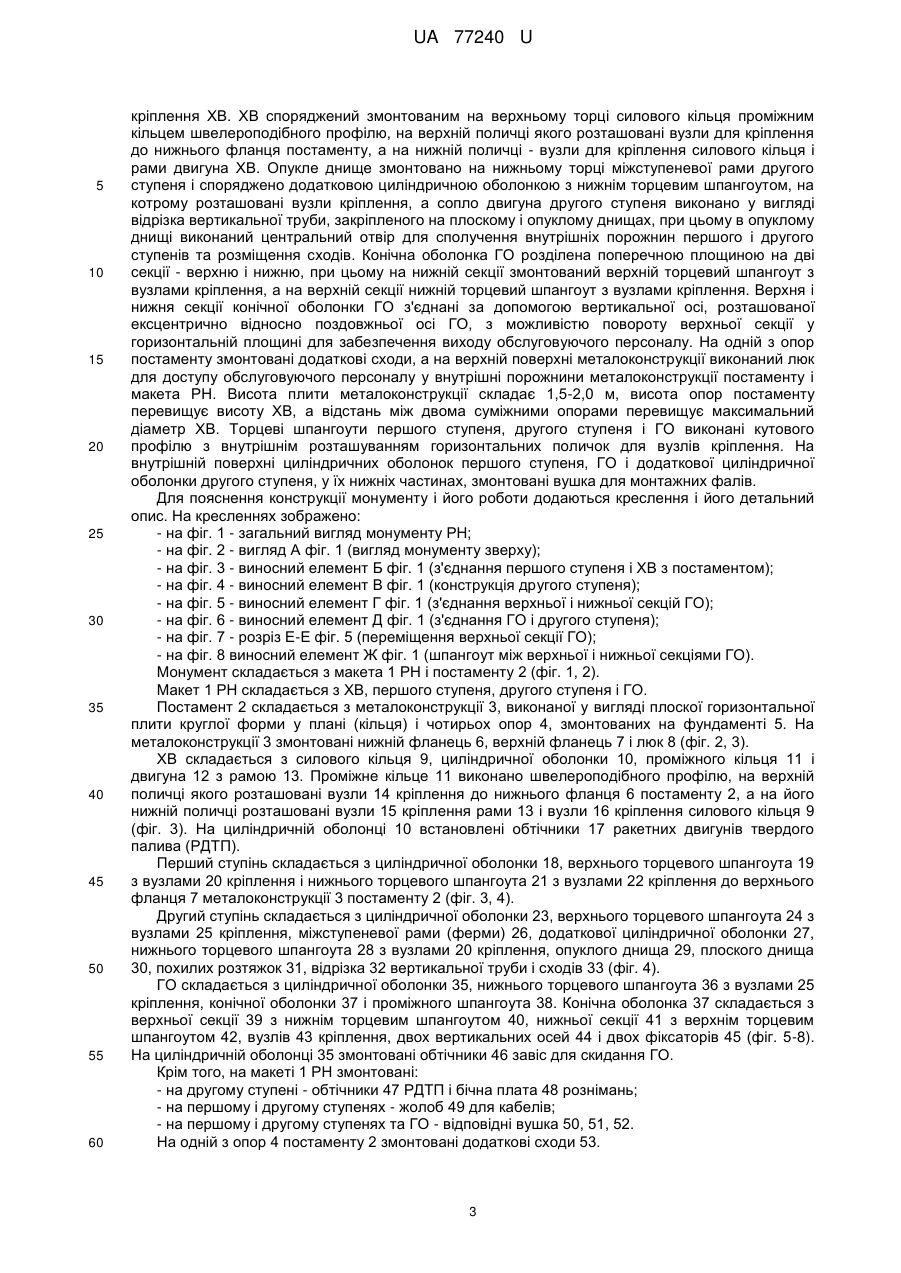

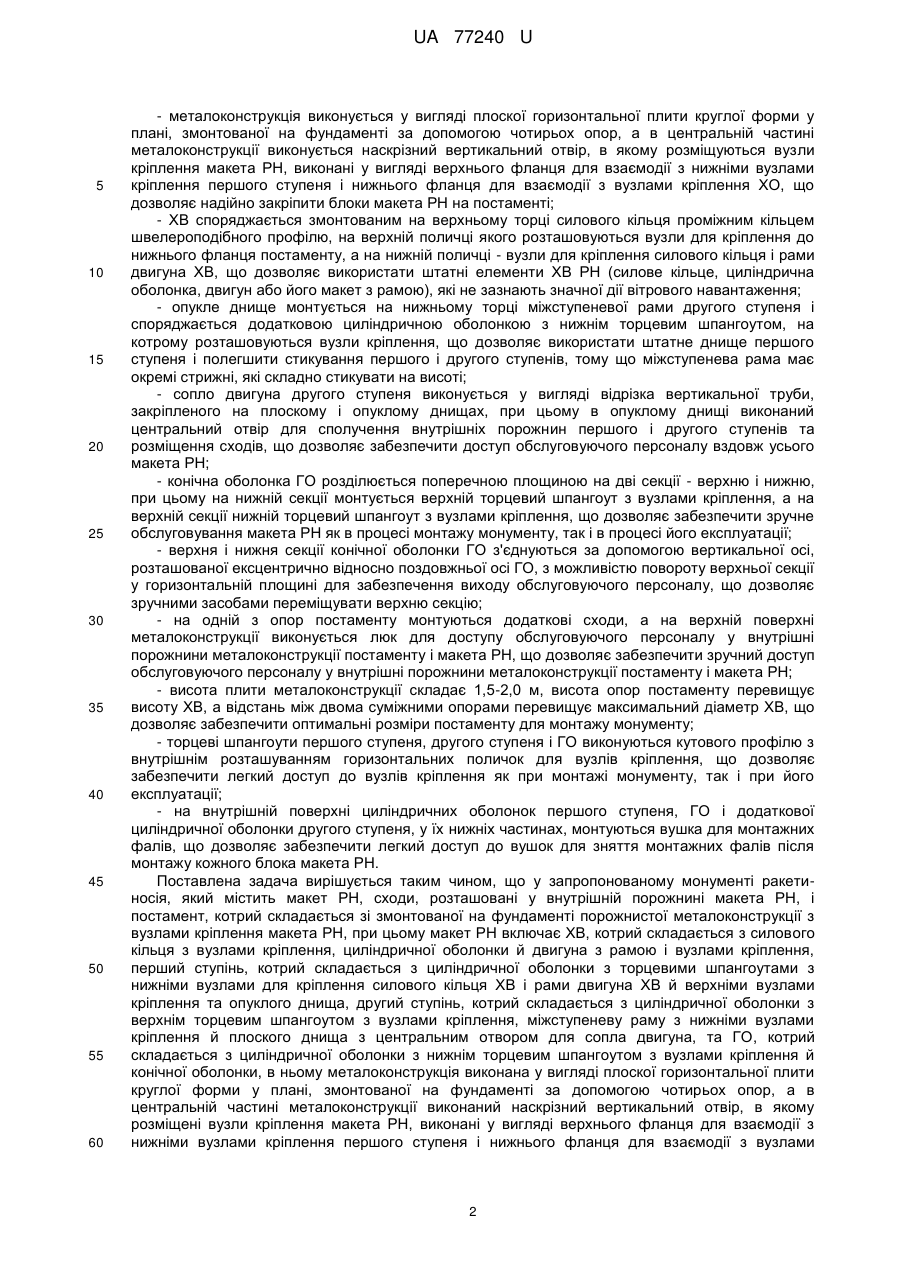

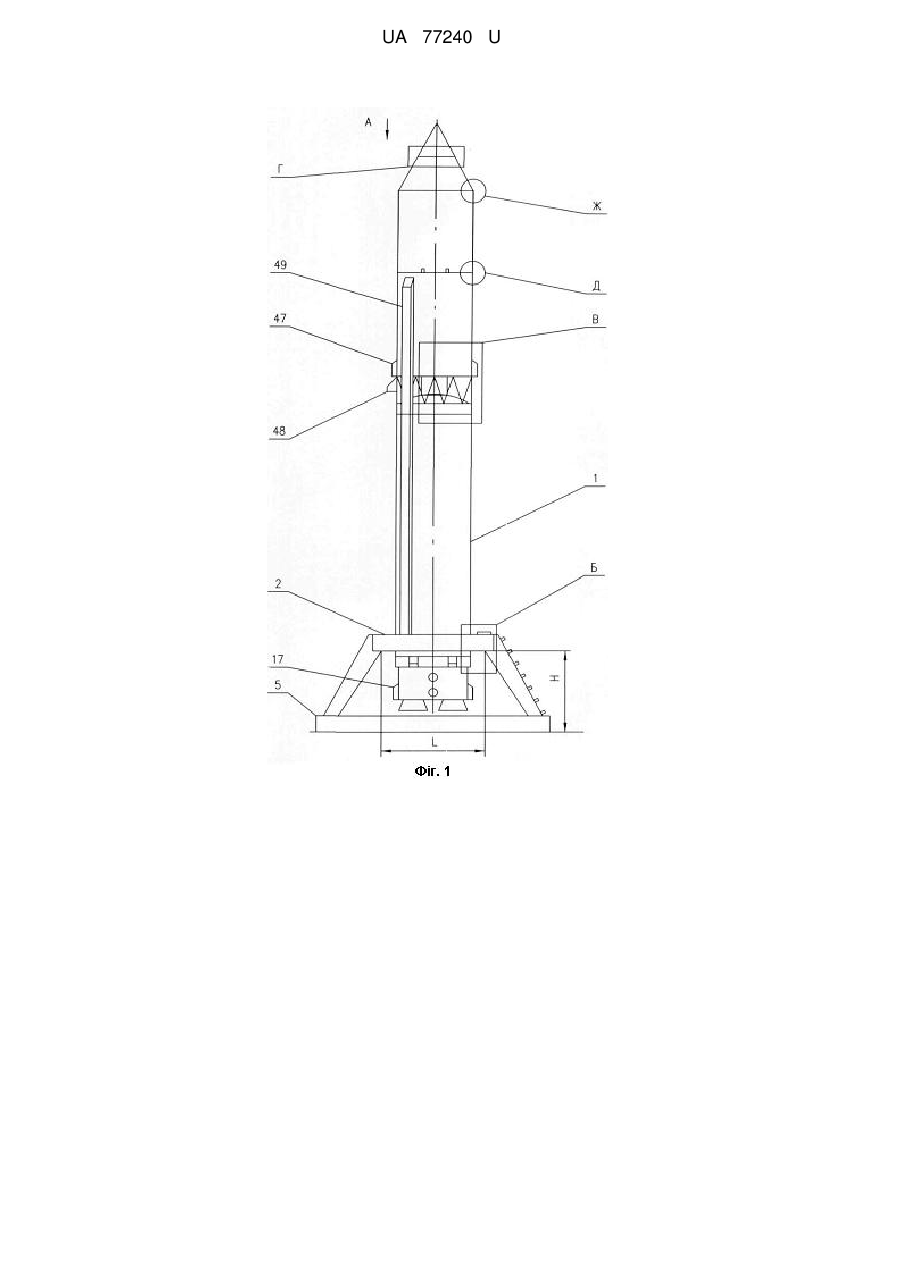

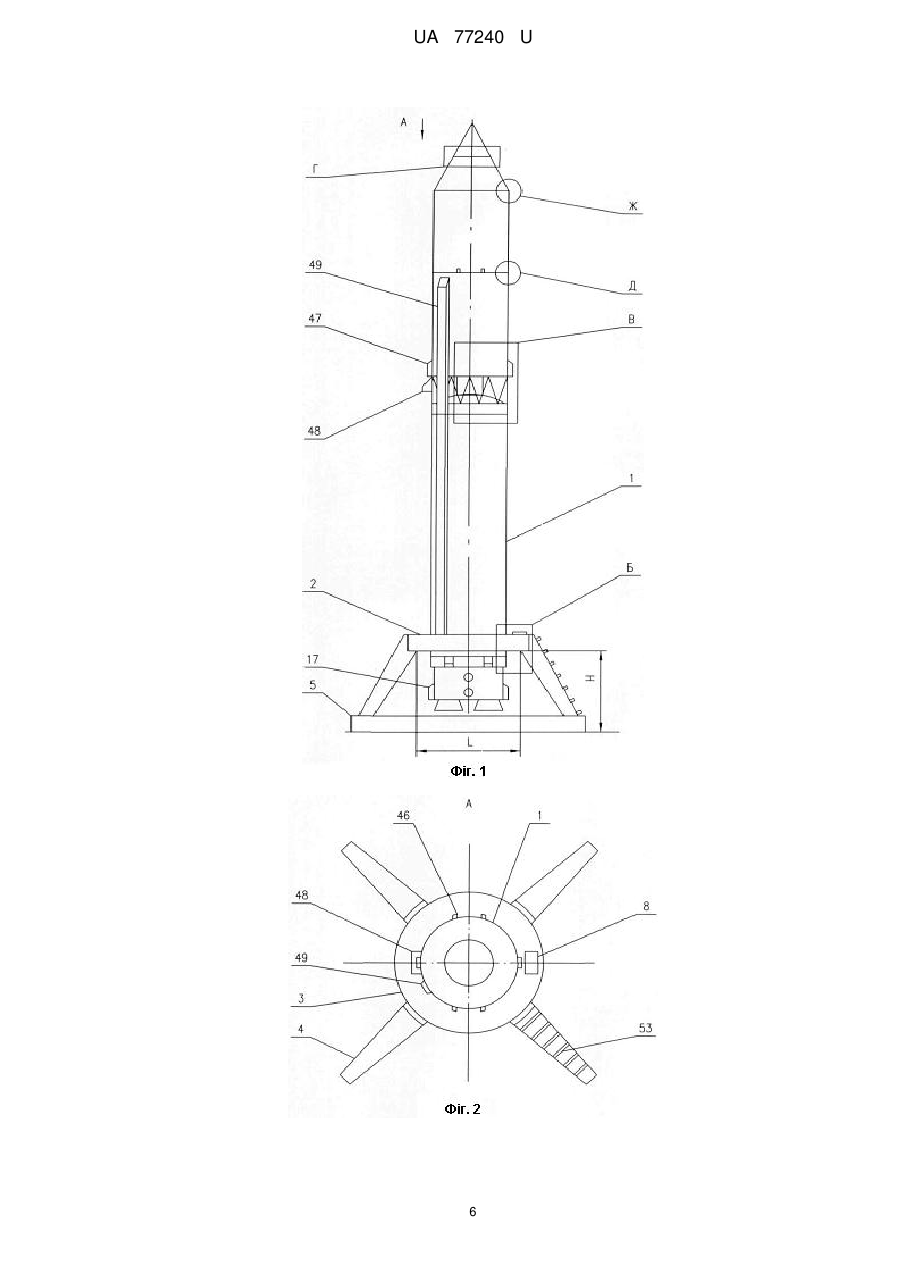

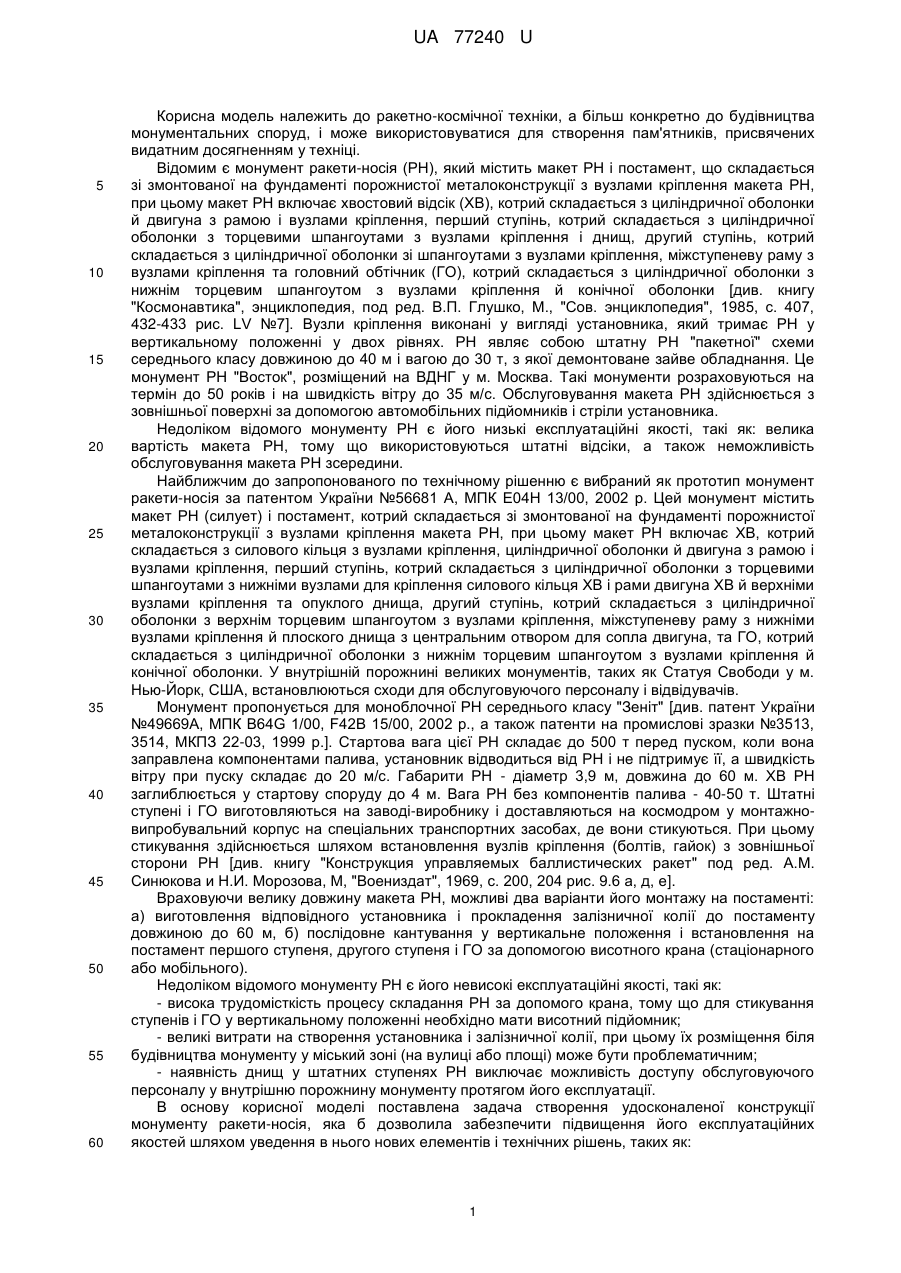

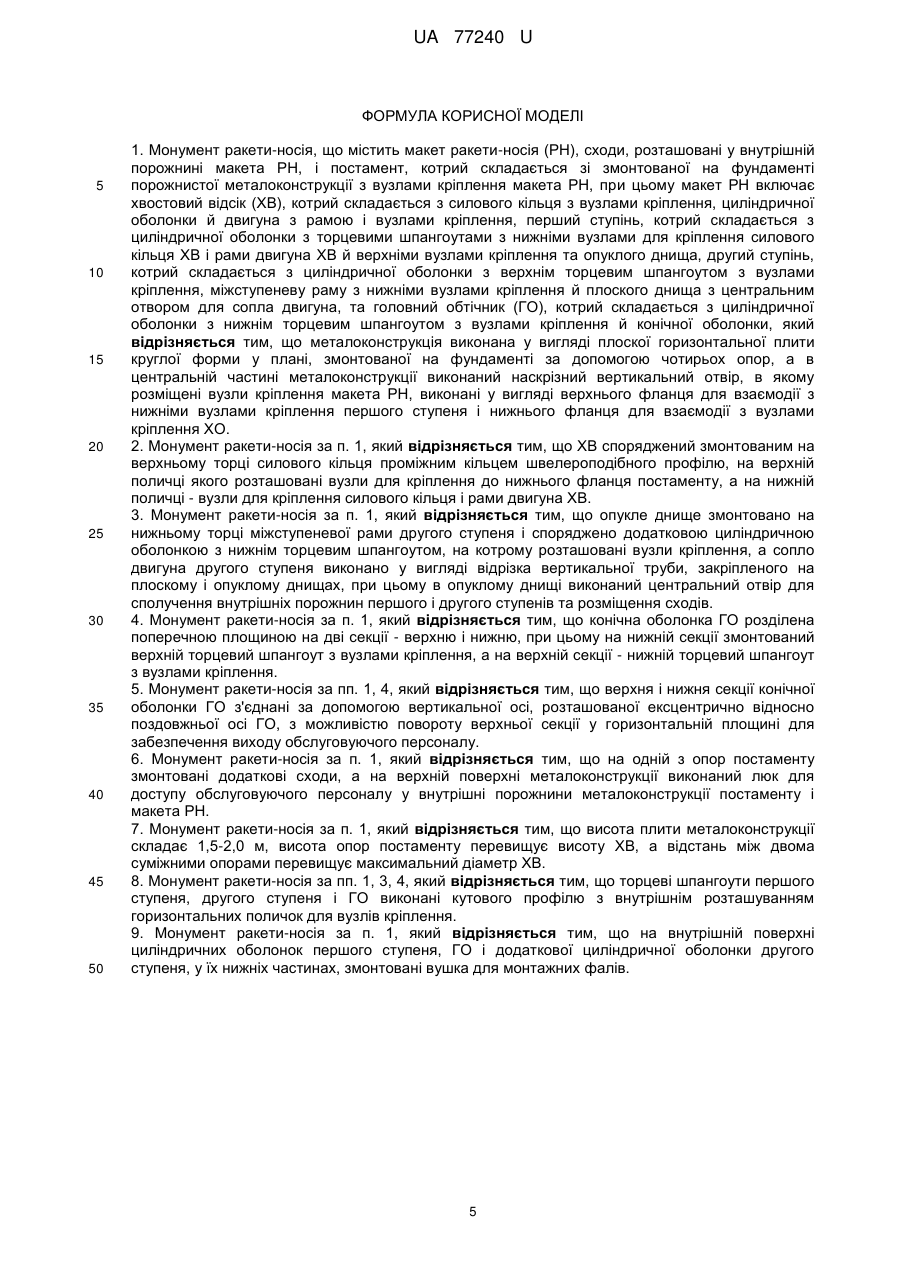

Реферат: Монумент ракети-носія містить макет ракети-носія (РН), сходи, розташовані у внутрішній порожнині макета РН, і постамент, котрий складається зі змонтованої на фундаменті порожнистої металоконструкції з вузлами кріплення макета РН. Макет РН включає хвостовий відсік (ХВ), котрий складається з силового кільця з вузлами кріплення, циліндричної оболонки й двигуна з рамою і вузлами кріплення, перший ступінь, котрий складається з циліндричної оболонки з торцевими шпангоутами з нижніми вузлами для кріплення силового кільця ХВ і рами двигуна ХВ й верхніми вузлами кріплення та опуклого днища, другий ступінь, котрий складається з циліндричної оболонки з верхнім торцевим шпангоутом з вузлами кріплення, міжступеневу раму з нижніми вузлами кріплення й плоского днища з центральним отвором для сопла двигуна, та головний обтічник (ГО), котрий складається з циліндричної оболонки з нижнім торцевим шпангоутом з вузлами кріплення й конічної оболонки. Металоконструкція виконана у вигляді плоскої горизонтальної плити круглої форми у плані, змонтованої на фундаменті за допомогою чотирьох опор. В центральній частині металоконструкції виконаний наскрізний вертикальний отвір, в якому розміщені вузли кріплення макета РН, виконані у вигляді верхнього фланця для взаємодії з нижніми вузлами кріплення першого ступеня і нижнього фланця для взаємодії з вузлами кріплення ХО. UA 77240 U (12) UA 77240 U UA 77240 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до ракетно-космічної техніки, а більш конкретно до будівництва монументальних споруд, і може використовуватися для створення пам'ятників, присвячених видатним досягненням у техніці. Відомим є монумент ракети-носія (РН), який містить макет РН і постамент, що складається зі змонтованої на фундаменті порожнистої металоконструкції з вузлами кріплення макета РН, при цьому макет РН включає хвостовий відсік (ХВ), котрий складається з циліндричної оболонки й двигуна з рамою і вузлами кріплення, перший ступінь, котрий складається з циліндричної оболонки з торцевими шпангоутами з вузлами кріплення і днищ, другий ступінь, котрий складається з циліндричної оболонки зі шпангоутами з вузлами кріплення, міжступеневу раму з вузлами кріплення та головний обтічник (ГО), котрий складається з циліндричної оболонки з нижнім торцевим шпангоутом з вузлами кріплення й конічної оболонки [див. книгу "Космонавтика", энциклопедия, под ред. В.П. Глушко, М., "Сов. энциклопедия", 1985, с. 407, 432-433 рис. LV №7]. Вузли кріплення виконані у вигляді установника, який тримає РН у вертикальному положенні у двох рівнях. РН являє собою штатну РН "пакетної" схеми середнього класу довжиною до 40 м і вагою до 30 т, з якої демонтоване зайве обладнання. Це монумент РН "Восток", розміщений на ВДНГ у м. Москва. Такі монументи розраховуються на термін до 50 років і на швидкість вітру до 35 м/с. Обслуговування макета РН здійснюється з зовнішньої поверхні за допомогою автомобільних підйомників і стріли установника. Недоліком відомого монументу РН є його низькі експлуатаційні якості, такі як: велика вартість макета РН, тому що використовуються штатні відсіки, а також неможливість обслуговування макета РН зсередини. Найближчим до запропонованого по технічному рішенню є вибраний як прототип монумент ракети-носія за патентом України №56681 А, МПК Е04Н 13/00, 2002 р. Цей монумент містить макет РН (силует) і постамент, котрий складається зі змонтованої на фундаменті порожнистої металоконструкції з вузлами кріплення макета РН, при цьому макет РН включає ХВ, котрий складається з силового кільця з вузлами кріплення, циліндричної оболонки й двигуна з рамою і вузлами кріплення, перший ступінь, котрий складається з циліндричної оболонки з торцевими шпангоутами з нижніми вузлами для кріплення силового кільця ХВ і рами двигуна ХВ й верхніми вузлами кріплення та опуклого днища, другий ступінь, котрий складається з циліндричної оболонки з верхнім торцевим шпангоутом з вузлами кріплення, міжступеневу раму з нижніми вузлами кріплення й плоского днища з центральним отвором для сопла двигуна, та ГО, котрий складається з циліндричної оболонки з нижнім торцевим шпангоутом з вузлами кріплення й конічної оболонки. У внутрішній порожнині великих монументів, таких як Статуя Свободи у м. Нью-Йорк, США, встановлюються сходи для обслуговуючого персоналу і відвідувачів. Монумент пропонується для моноблочної РН середнього класу "Зеніт" [див. патент України №49669А, МПК B64G 1/00, F42B 15/00, 2002 р., а також патенти на промислові зразки №3513, 3514, МКПЗ 22-03, 1999 р.]. Стартова вага цієї РН складає до 500 т перед пуском, коли вона заправлена компонентами палива, установник відводиться від РН і не підтримує її, а швидкість вітру при пуску складає до 20 м/с. Габарити РН - діаметр 3,9 м, довжина до 60 м. ХВ РН заглиблюється у стартову споруду до 4 м. Вага РН без компонентів палива - 40-50 т. Штатні ступені і ГО виготовляються на заводі-виробнику і доставляються на космодром у монтажновипробувальний корпус на спеціальних транспортних засобах, де вони стикуються. При цьому стикування здійснюється шляхом встановлення вузлів кріплення (болтів, гайок) з зовнішньої сторони РН [див. книгу "Конструкция управляемых баллистических ракет" под ред. А.М. Синюкова и Н.И. Морозова, М, "Воениздат", 1969, с. 200, 204 рис. 9.6 а, д, е]. Враховуючи велику довжину макета РН, можливі два варіанти його монтажу на постаменті: а) виготовлення відповідного установника і прокладення залізничної колії до постаменту довжиною до 60 м, б) послідовне кантування у вертикальне положення і встановлення на постамент першого ступеня, другого ступеня і ГО за допомогою висотного крана (стаціонарного або мобільного). Недоліком відомого монументу РН є його невисокі експлуатаційні якості, такі як: - висока трудомісткість процесу складання РН за допомого крана, тому що для стикування ступенів і ГО у вертикальному положенні необхідно мати висотний підйомник; - великі витрати на створення установника і залізничної колії, при цьому їх розміщення біля будівництва монументу у міський зоні (на вулиці або площі) може бути проблематичним; - наявність днищ у штатних ступенях РН виключає можливість доступу обслуговуючого персоналу у внутрішню порожнину монументу протягом його експлуатації. В основу корисної моделі поставлена задача створення удосконаленої конструкції монументу ракети-носія, яка б дозволила забезпечити підвищення його експлуатаційних якостей шляхом уведення в нього нових елементів і технічних рішень, таких як: 1 UA 77240 U 5 10 15 20 25 30 35 40 45 50 55 60 - металоконструкція виконується у вигляді плоскої горизонтальної плити круглої форми у плані, змонтованої на фундаменті за допомогою чотирьох опор, а в центральній частині металоконструкції виконується наскрізний вертикальний отвір, в якому розміщуються вузли кріплення макета РН, виконані у вигляді верхнього фланця для взаємодії з нижніми вузлами кріплення першого ступеня і нижнього фланця для взаємодії з вузлами кріплення ХО, що дозволяє надійно закріпити блоки макета РН на постаменті; - ХВ споряджається змонтованим на верхньому торці силового кільця проміжним кільцем швелероподібного профілю, на верхній поличці якого розташовуються вузли для кріплення до нижнього фланця постаменту, а на нижній поличці - вузли для кріплення силового кільця і рами двигуна ХВ, що дозволяє використати штатні елементи ХВ РН (силове кільце, циліндрична оболонка, двигун або його макет з рамою), які не зазнають значної дії вітрового навантаження; - опукле днище монтується на нижньому торці міжступеневої рами другого ступеня і споряджається додатковою циліндричною оболонкою з нижнім торцевим шпангоутом, на котрому розташовуються вузли кріплення, що дозволяє використати штатне днище першого ступеня і полегшити стикування першого і другого ступенів, тому що міжступенева рама має окремі стрижні, які складно стикувати на висоті; - сопло двигуна другого ступеня виконується у вигляді відрізка вертикальної труби, закріпленого на плоскому і опуклому днищах, при цьому в опуклому днищі виконаний центральний отвір для сполучення внутрішніх порожнин першого і другого ступенів та розміщення сходів, що дозволяє забезпечити доступ обслуговуючого персоналу вздовж усього макета РН; - конічна оболонка ГО розділюється поперечною площиною на дві секції - верхню і нижню, при цьому на нижній секції монтується верхній торцевий шпангоут з вузлами кріплення, а на верхній секції нижній торцевий шпангоут з вузлами кріплення, що дозволяє забезпечити зручне обслуговування макета РН як в процесі монтажу монументу, так і в процесі його експлуатації; - верхня і нижня секції конічної оболонки ГО з'єднуються за допомогою вертикальної осі, розташованої ексцентрично відносно поздовжньої осі ГО, з можливістю повороту верхньої секції у горизонтальній площині для забезпечення виходу обслуговуючого персоналу, що дозволяє зручними засобами переміщувати верхню секцію; - на одній з опор постаменту монтуються додаткові сходи, а на верхній поверхні металоконструкції виконується люк для доступу обслуговуючого персоналу у внутрішні порожнини металоконструкції постаменту і макета РН, що дозволяє забезпечити зручний доступ обслуговуючого персоналу у внутрішні порожнини металоконструкції постаменту і макета РН; - висота плити металоконструкції складає 1,5-2,0 м, висота опор постаменту перевищує висоту ХВ, а відстань між двома суміжними опорами перевищує максимальний діаметр ХВ, що дозволяє забезпечити оптимальні розміри постаменту для монтажу монументу; - торцеві шпангоути першого ступеня, другого ступеня і ГО виконуються кутового профілю з внутрішнім розташуванням горизонтальних поличок для вузлів кріплення, що дозволяє забезпечити легкий доступ до вузлів кріплення як при монтажі монументу, так і при його експлуатації; - на внутрішній поверхні циліндричних оболонок першого ступеня, ГО і додаткової циліндричної оболонки другого ступеня, у їх нижніх частинах, монтуються вушка для монтажних фалів, що дозволяє забезпечити легкий доступ до вушок для зняття монтажних фалів після монтажу кожного блока макета РН. Поставлена задача вирішується таким чином, що у запропонованому монументі ракетиносія, який містить макет РН, сходи, розташовані у внутрішній порожнині макета РН, і постамент, котрий складається зі змонтованої на фундаменті порожнистої металоконструкції з вузлами кріплення макета РН, при цьому макет РН включає ХВ, котрий складається з силового кільця з вузлами кріплення, циліндричної оболонки й двигуна з рамою і вузлами кріплення, перший ступінь, котрий складається з циліндричної оболонки з торцевими шпангоутами з нижніми вузлами для кріплення силового кільця ХВ і рами двигуна ХВ й верхніми вузлами кріплення та опуклого днища, другий ступінь, котрий складається з циліндричної оболонки з верхнім торцевим шпангоутом з вузлами кріплення, міжступеневу раму з нижніми вузлами кріплення й плоского днища з центральним отвором для сопла двигуна, та ГО, котрий складається з циліндричної оболонки з нижнім торцевим шпангоутом з вузлами кріплення й конічної оболонки, в ньому металоконструкція виконана у вигляді плоскої горизонтальної плити круглої форми у плані, змонтованої на фундаменті за допомогою чотирьох опор, а в центральній частині металоконструкції виконаний наскрізний вертикальний отвір, в якому розміщені вузли кріплення макета РН, виконані у вигляді верхнього фланця для взаємодії з нижніми вузлами кріплення першого ступеня і нижнього фланця для взаємодії з вузлами 2 UA 77240 U 5 10 15 20 25 30 35 40 45 50 55 60 кріплення ХВ. ХВ споряджений змонтованим на верхньому торці силового кільця проміжним кільцем швелероподібного профілю, на верхній поличці якого розташовані вузли для кріплення до нижнього фланця постаменту, а на нижній поличці - вузли для кріплення силового кільця і рами двигуна ХВ. Опукле днище змонтовано на нижньому торці міжступеневої рами другого ступеня і споряджено додатковою циліндричною оболонкою з нижнім торцевим шпангоутом, на котрому розташовані вузли кріплення, а сопло двигуна другого ступеня виконано у вигляді відрізка вертикальної труби, закріпленого на плоскому і опуклому днищах, при цьому в опуклому днищі виконаний центральний отвір для сполучення внутрішніх порожнин першого і другого ступенів та розміщення сходів. Конічна оболонка ГО розділена поперечною площиною на дві секції - верхню і нижню, при цьому на нижній секції змонтований верхній торцевий шпангоут з вузлами кріплення, а на верхній секції нижній торцевий шпангоут з вузлами кріплення. Верхня і нижня секції конічної оболонки ГО з'єднані за допомогою вертикальної осі, розташованої ексцентрично відносно поздовжньої осі ГО, з можливістю повороту верхньої секції у горизонтальній площині для забезпечення виходу обслуговуючого персоналу. На одній з опор постаменту змонтовані додаткові сходи, а на верхній поверхні металоконструкції виконаний люк для доступу обслуговуючого персоналу у внутрішні порожнини металоконструкції постаменту і макета РН. Висота плити металоконструкції складає 1,5-2,0 м, висота опор постаменту перевищує висоту ХВ, а відстань між двома суміжними опорами перевищує максимальний діаметр ХВ. Торцеві шпангоути першого ступеня, другого ступеня і ГО виконані кутового профілю з внутрішнім розташуванням горизонтальних поличок для вузлів кріплення. На внутрішній поверхні циліндричних оболонок першого ступеня, ГО і додаткової циліндричної оболонки другого ступеня, у їх нижніх частинах, змонтовані вушка для монтажних фалів. Для пояснення конструкції монументу і його роботи додаються креслення і його детальний опис. На кресленнях зображено: - на фіг. 1 - загальний вигляд монументу РН; - на фіг. 2 - вигляд А фіг. 1 (вигляд монументу зверху); - на фіг. 3 - виносний елемент Б фіг. 1 (з'єднання першого ступеня і ХВ з постаментом); - на фіг. 4 - виносний елемент В фіг. 1 (конструкція другого ступеня); - на фіг. 5 - виносний елемент Г фіг. 1 (з'єднання верхньої і нижньої секцій ГО); - на фіг. 6 - виносний елемент Д фіг. 1 (з'єднання ГО і другого ступеня); - на фіг. 7 - розріз Е-Е фіг. 5 (переміщення верхньої секції ГО); - на фіг. 8 виносний елемент Ж фіг. 1 (шпангоут між верхньої і нижньої секціями ГО). Монумент складається з макета 1 РН і постаменту 2 (фіг. 1, 2). Макет 1 РН складається з ХВ, першого ступеня, другого ступеня і ГО. Постамент 2 складається з металоконструкції 3, виконаної у вигляді плоскої горизонтальної плити круглої форми у плані (кільця) і чотирьох опор 4, змонтованих на фундаменті 5. На металоконструкції 3 змонтовані нижній фланець 6, верхній фланець 7 і люк 8 (фіг. 2, 3). ХВ складається з силового кільця 9, циліндричної оболонки 10, проміжного кільця 11 і двигуна 12 з рамою 13. Проміжне кільце 11 виконано швелероподібного профілю, на верхній поличці якого розташовані вузли 14 кріплення до нижнього фланця 6 постаменту 2, а на його нижній поличці розташовані вузли 15 кріплення рами 13 і вузли 16 кріплення силового кільця 9 (фіг. 3). На циліндричній оболонці 10 встановлені обтічники 17 ракетних двигунів твердого палива (РДТП). Перший ступінь складається з циліндричної оболонки 18, верхнього торцевого шпангоута 19 з вузлами 20 кріплення і нижнього торцевого шпангоута 21 з вузлами 22 кріплення до верхнього фланця 7 металоконструкції 3 постаменту 2 (фіг. 3, 4). Другий ступінь складається з циліндричної оболонки 23, верхнього торцевого шпангоута 24 з вузлами 25 кріплення, міжступеневої рами (ферми) 26, додаткової циліндричної оболонки 27, нижнього торцевого шпангоута 28 з вузлами 20 кріплення, опуклого днища 29, плоского днища 30, похилих розтяжок 31, відрізка 32 вертикальної труби і сходів 33 (фіг. 4). ГО складається з циліндричної оболонки 35, нижнього торцевого шпангоута 36 з вузлами 25 кріплення, конічної оболонки 37 і проміжного шпангоута 38. Конічна оболонка 37 складається з верхньої секції 39 з нижнім торцевим шпангоутом 40, нижньої секції 41 з верхнім торцевим шпангоутом 42, вузлів 43 кріплення, двох вертикальних осей 44 і двох фіксаторів 45 (фіг. 5-8). На циліндричній оболонці 35 змонтовані обтічники 46 завіс для скидання ГО. Крім того, на макеті 1 РН змонтовані: - на другому ступені - обтічники 47 РДТП і бічна плата 48 рознімань; - на першому і другому ступенях - жолоб 49 для кабелів; - на першому і другому ступенях та ГО - відповідні вушка 50, 51, 52. На одній з опор 4 постаменту 2 змонтовані додаткові сходи 53. 3 UA 77240 U 5 10 15 20 25 30 35 40 45 50 55 Габарити постаменту: - діаметр металоконструкції 3-5,5-6,0 м; - висота металоконструкції 3-1,5-2,0 м; - висота опор 4 від фундаменту 5 до металоконструкції 3 - Н; - відстань між сусідніми опорами 4-L. Вузли кріплення на торцевих шпангоутах виконуються у вигляді отворів, болтів, гайок і напрямних штирів. Робота запропонованого монументу здійснюється наступним чином. Для будівництва монументу блоки макету 1 РН доставляють з заводу-виробника до найближчого річного порту по залізниці на спеціальних транспортних засобах у заданому габариті перевезення: - перший ступінь горизонтально на засобі за патентом України №16034u, МПК B64G 5/00, B60J 7/00, 2006 р.; - другий ступінь горизонтально на засобі за патентом України №57890u, МПК В60Р 7/06, B64G 5/00, 2010 р.; - ГО горизонтально на засобі за патентом України №52607u, МПК В60Р 7/06, B64G 5/00, 2010 р.; - ХВ з підставкою (не зображена) у вертикальному положенні на засобі з заниженою підлогою. У річному порту блоки з такелажними вузлами перевантажують кранами на баржу і доставляють до набережної на березі річки. Далі виконують монтаж макета 1 РН: - ХВ з підставкою перевантажують краном з баржі на фундамент 5; - на фундаменті 5 встановлюють домкрати; - на домкрати встановлюють краном металоконструкцію 3; - на домкратах опускають металоконструкцію 3, стикують її нижній фланець 6 з проміжним шпангоутом 11, встановлюють вузли 14 кріплення (фіг. 3) і відстиковують підставку; - на домкратах піднімають металоконструкцію 3 з ХВ і закріплюють її на опорах 4; - двома кранами піднімають перший ступінь з баржі, кантують його у вертикальне положення, знімають нижні такелажні вузли, кріплять монтажні фали до вушок 50, встановлюють перший ступінь на верхній фланець 7 металоконструкції 3 і закріплюють вузли 22 (фіг. 3); - обслуговуючий персонал знімає монтажні фали, піднімається по сходах 33 вгору і знімає верхні такелажні вузли; - аналогічно встановлюють другий ступінь. При цьому монтажні фали закріплюють на вушках 51, а перший і другий ступінь закріплюють за допомогою вузлів 20 (фіг. 4); - аналогічно встановлюють ГО. При цьому перед підйомом ГО з баржі встановлюють одну вертикальну вісь 44, знімають вузли 43 кріплення, встановлюють два фіксатори 45, монтажні фали закріплюють на вушках 52 (фіг. 5, 6), ГО закріплюють на другому ступені за допомогою вузлів 25 (фіг. 7) і верхню секцію повертають у вихідне положення; - обслуговуючий персонал виходить по сходах 33, через люк 8 і далі по додаткових сходах 53. Протягом експлуатації монументу періодично здійснюють наступні операції: - перевірку стану вузлів кріплення; - перевірку герметичності стиків торцевих шпангоутів; - перевірку стану сигнального ліхтаря на верхній секції 49 ГО для безпеки польотів; - фарбування зовнішньої поверхні макету 1 РН. Для проведення фарбування верхню секцію 49 ГО обертають на одній з вертикальних осей 44, на місцях вузлів 43 кріплення встановлюють кронштейни, за які кріплять гнучкі фали для мулярів-висотників. Постамент 2 символізує стартову споруду. У макеті 1 РН вздовж сходів 33 встановлена система освітлення. Довжина першого ступеня складає 26 м, другого ступеня - 11 м, ГО - 15 м, ХВ -4 м. Циліндричні оболонки виготовляються із штатних панелей зі сплаву алюмінію і магнію товщиною 12-22 мм. З вказаних панелей виготовляються обичайки для штатної РН шляхом механічного або хімічного фрезерування. Вузли 22 для кріплення першого ступеня являють собою 96 болтів М30 і 4 напрямних штиря діаметром 30 мм. Таким чином, запропонований монумент, який має просту і надійну конструкцію, забезпечує високі естетичні якості монументу при оптимальній схемі його монтажу і експлуатації. 4 UA 77240 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 25 30 35 40 45 50 1. Монумент ракети-носія, що містить макет ракети-носія (РН), сходи, розташовані у внутрішній порожнині макета РН, і постамент, котрий складається зі змонтованої на фундаменті порожнистої металоконструкції з вузлами кріплення макета РН, при цьому макет РН включає хвостовий відсік (ХВ), котрий складається з силового кільця з вузлами кріплення, циліндричної оболонки й двигуна з рамою і вузлами кріплення, перший ступінь, котрий складається з циліндричної оболонки з торцевими шпангоутами з нижніми вузлами для кріплення силового кільця ХВ і рами двигуна ХВ й верхніми вузлами кріплення та опуклого днища, другий ступінь, котрий складається з циліндричної оболонки з верхнім торцевим шпангоутом з вузлами кріплення, міжступеневу раму з нижніми вузлами кріплення й плоского днища з центральним отвором для сопла двигуна, та головний обтічник (ГО), котрий складається з циліндричної оболонки з нижнім торцевим шпангоутом з вузлами кріплення й конічної оболонки, який відрізняється тим, що металоконструкція виконана у вигляді плоскої горизонтальної плити круглої форми у плані, змонтованої на фундаменті за допомогою чотирьох опор, а в центральній частині металоконструкції виконаний наскрізний вертикальний отвір, в якому розміщені вузли кріплення макета РН, виконані у вигляді верхнього фланця для взаємодії з нижніми вузлами кріплення першого ступеня і нижнього фланця для взаємодії з вузлами кріплення ХО. 2. Монумент ракети-носія за п. 1, який відрізняється тим, що ХВ споряджений змонтованим на верхньому торці силового кільця проміжним кільцем швелероподібного профілю, на верхній поличці якого розташовані вузли для кріплення до нижнього фланця постаменту, а на нижній поличці - вузли для кріплення силового кільця і рами двигуна ХВ. 3. Монумент ракети-носія за п. 1, який відрізняється тим, що опукле днище змонтовано на нижньому торці міжступеневої рами другого ступеня і споряджено додатковою циліндричною оболонкою з нижнім торцевим шпангоутом, на котрому розташовані вузли кріплення, а сопло двигуна другого ступеня виконано у вигляді відрізка вертикальної труби, закріпленого на плоскому і опуклому днищах, при цьому в опуклому днищі виконаний центральний отвір для сполучення внутрішніх порожнин першого і другого ступенів та розміщення сходів. 4. Монумент ракети-носія за п. 1, який відрізняється тим, що конічна оболонка ГО розділена поперечною площиною на дві секції - верхню і нижню, при цьому на нижній секції змонтований верхній торцевий шпангоут з вузлами кріплення, а на верхній секції - нижній торцевий шпангоут з вузлами кріплення. 5. Монумент ракети-носія за пп. 1, 4, який відрізняється тим, що верхня і нижня секції конічної оболонки ГО з'єднані за допомогою вертикальної осі, розташованої ексцентрично відносно поздовжньої осі ГО, з можливістю повороту верхньої секції у горизонтальній площині для забезпечення виходу обслуговуючого персоналу. 6. Монумент ракети-носія за п. 1, який відрізняється тим, що на одній з опор постаменту змонтовані додаткові сходи, а на верхній поверхні металоконструкції виконаний люк для доступу обслуговуючого персоналу у внутрішні порожнини металоконструкції постаменту і макета РН. 7. Монумент ракети-носія за п. 1, який відрізняється тим, що висота плити металоконструкції складає 1,5-2,0 м, висота опор постаменту перевищує висоту ХВ, а відстань між двома суміжними опорами перевищує максимальний діаметр ХВ. 8. Монумент ракети-носія за пп. 1, 3, 4, який відрізняється тим, що торцеві шпангоути першого ступеня, другого ступеня і ГО виконані кутового профілю з внутрішнім розташуванням горизонтальних поличок для вузлів кріплення. 9. Монумент ракети-носія за п. 1, який відрізняється тим, що на внутрішній поверхні циліндричних оболонок першого ступеня, ГО і додаткової циліндричної оболонки другого ступеня, у їх нижніх частинах, змонтовані вушка для монтажних фалів. 5 UA 77240 U 6 UA 77240 U 7 UA 77240 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
