Скріплення рейкове проміжне для кривих ділянок колії

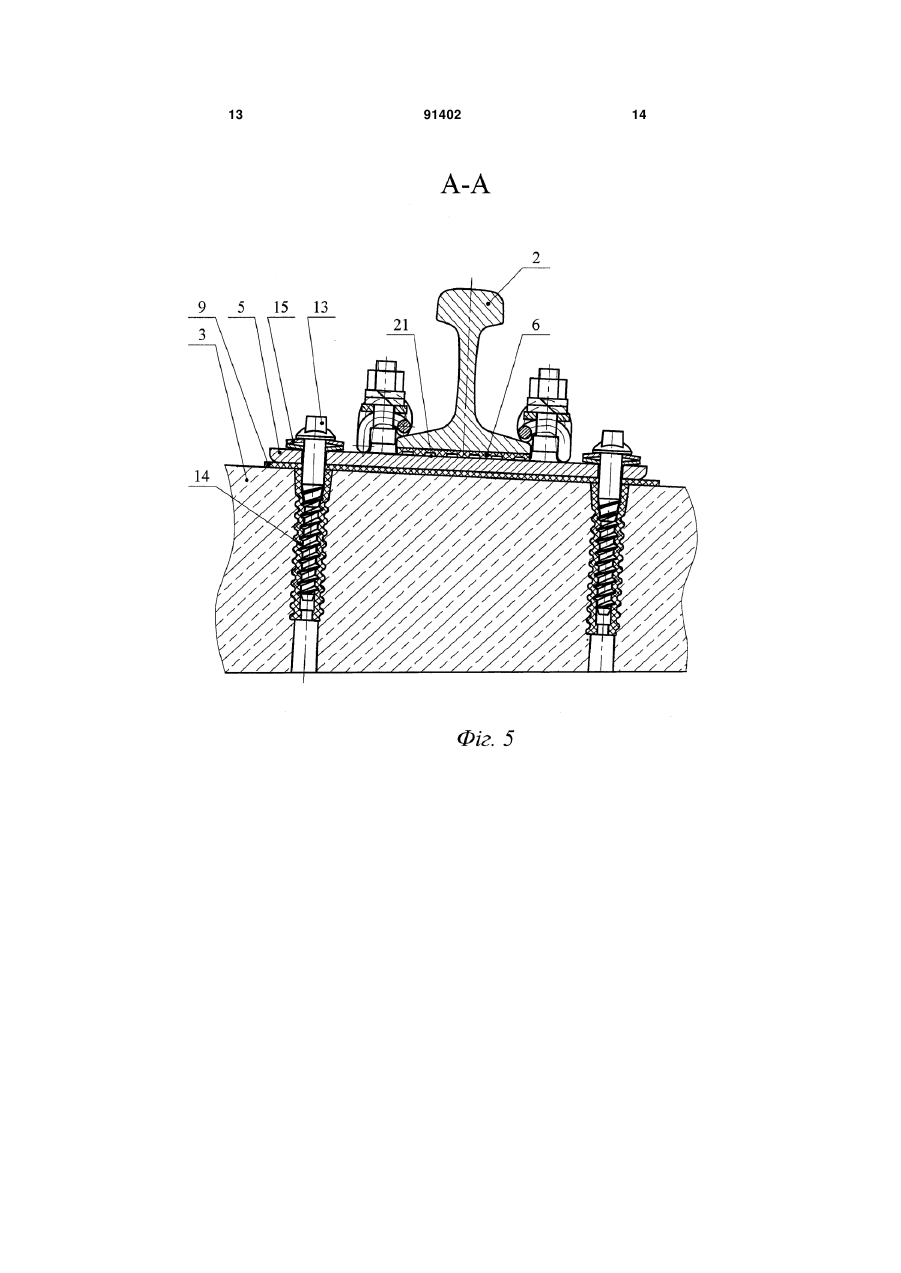

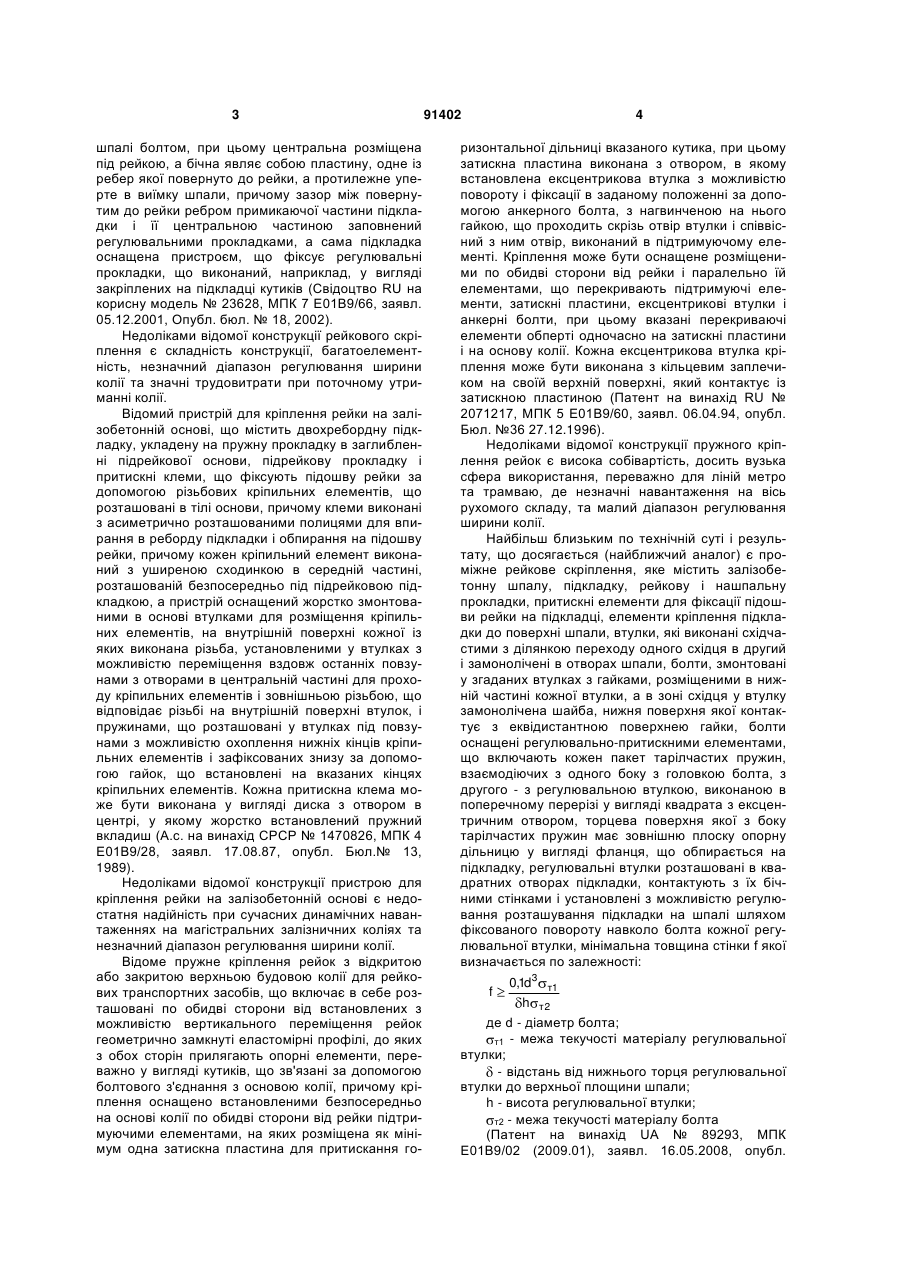

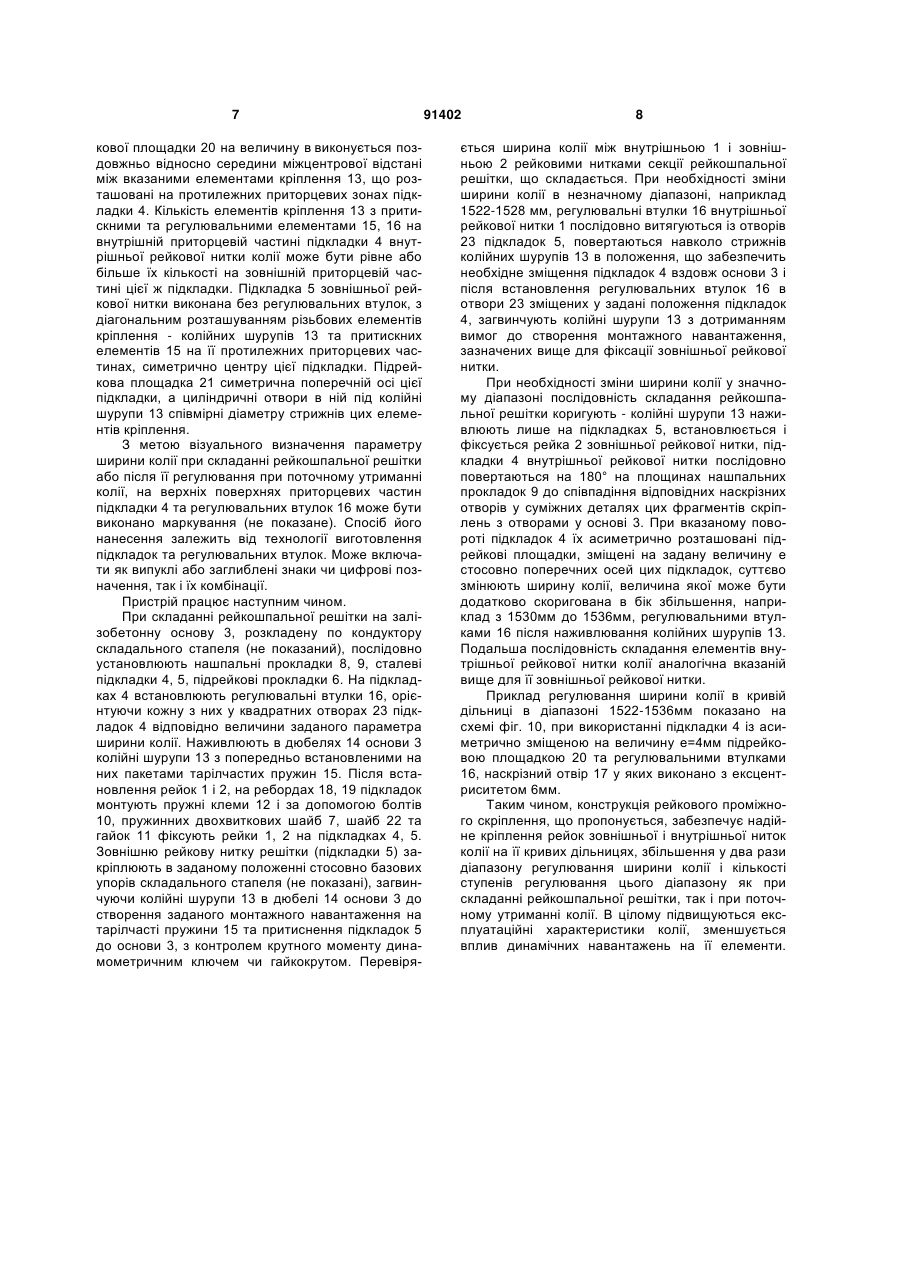

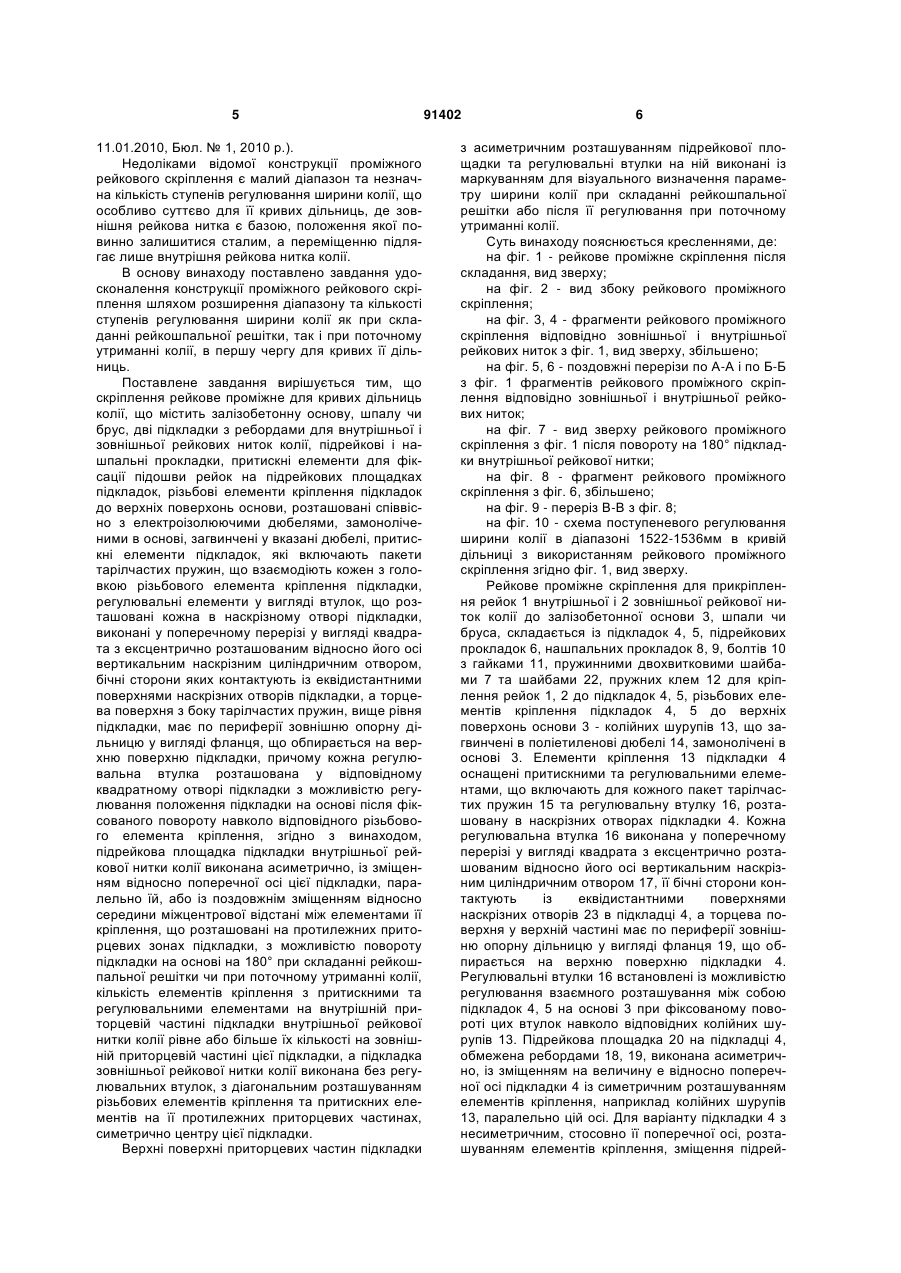

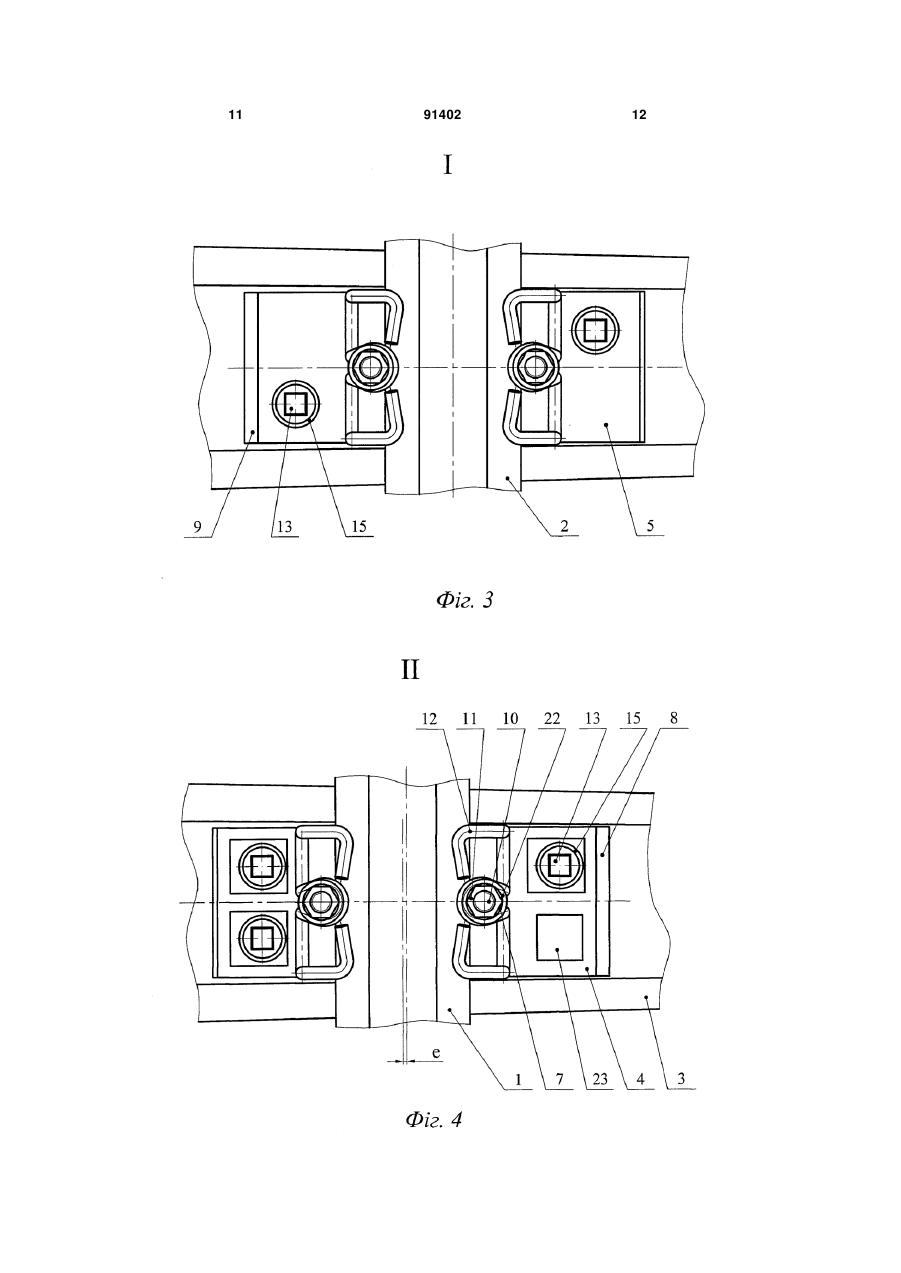

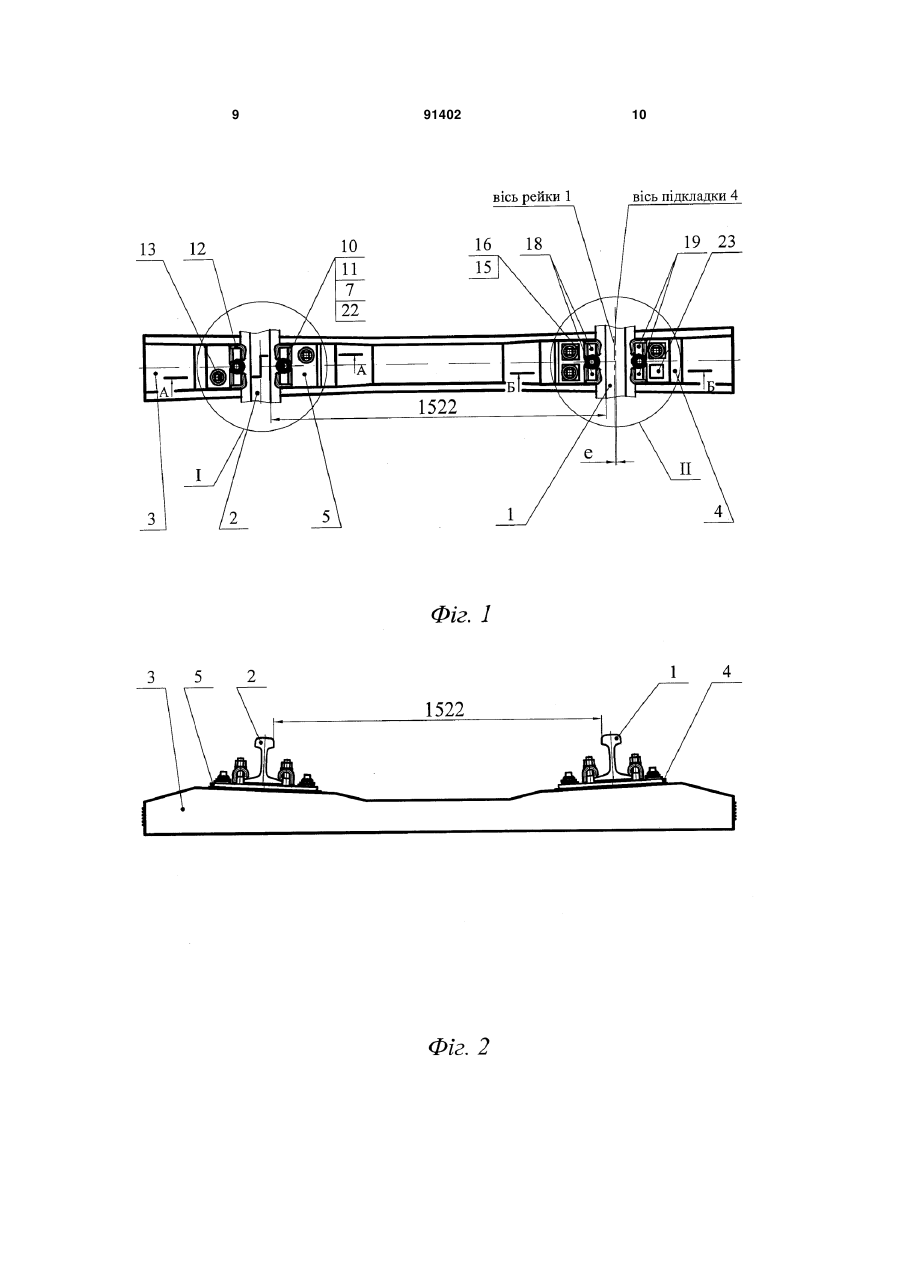

1. Скріплення рейкове проміжне для кривих ділянок колії, що містить залізобетонну основу, шпалу чи брус, дві підкладки з ребордами для внутрішньої і зовнішньої рейкових ниток колії, підрейкові і нашпальні прокладки, притискні елементи для фіксації підошви рейок на підрейкових площадках підкладок, різьбові елементи кріплення підкладок до верхніх поверхонь основи, розташовані співвісно з електроізолюючими дюбелями, замоноліченими в основі, загвинчені у вказані дюбелі, притискні елементи підкладок, які включають пакети тарілчастих пружин, що взаємодіють кожен з головкою різьбового елемента кріплення підкладки, регулювальні елементи у вигляді втулок, що розташовані кожна в наскрізному отворі підкладки, виконані у поперечному перерізі у вигляді квадрата з ексцентрично розташованим відносного його C2 2 (19) 1 3 шпалі болтом, при цьому центральна розміщена під рейкою, а бічна являє собою пластину, одне із ребер якої повернуто до рейки, а протилежне уперте в виїмку шпали, причому зазор між повернутим до рейки ребром примикаючої частини підкладки і її центральною частиною заповнений регулювальними прокладками, а сама підкладка оснащена пристроєм, що фіксує регулювальні прокладки, що виконаний, наприклад, у вигляді закріплених на підкладці кутиків (Свідоцтво RU на корисну модель № 23628, МПК 7 E01В9/66, заявл. 05.12.2001, Опубл. бюл. № 18, 2002). Недоліками відомої конструкції рейкового скріплення є складність конструкції, багатоелементність, незначний діапазон регулювання ширини колії та значні трудовитрати при поточному утриманні колії. Відомий пристрій для кріплення рейки на залізобетонній основі, що містить двохребордну підкладку, укладену на пружну прокладку в заглибленні підрейкової основи, підрейкову прокладку і притискні клеми, що фіксують підошву рейки за допомогою різьбових кріпильних елементів, що розташовані в тілі основи, причому клеми виконані з асиметрично розташованими полицями для впирання в реборду підкладки і обпирання на підошву рейки, причому кожен кріпильний елемент виконаний з уширеною сходинкою в середній частині, розташованій безпосередньо під підрейковою підкладкою, а пристрій оснащений жорстко змонтованими в основі втулками для розміщення кріпильних елементів, на внутрішній поверхні кожної із яких виконана різьба, установленими у втулках з можливістю переміщення вздовж останніх повзунами з отворами в центральній частині для проходу кріпильних елементів і зовнішньою різьбою, що відповідає різьбі на внутрішній поверхні втулок, і пружинами, що розташовані у втулках під повзунами з можливістю охоплення нижніх кінців кріпильних елементів і зафіксованих знизу за допомогою гайок, що встановлені на вказаних кінцях кріпильних елементів. Кожна притискна клема може бути виконана у вигляді диска з отвором в центрі, у якому жорстко встановлений пружний вкладиш (А.с. на винахід CPCP № 1470826, МПК 4 E01В9/28, заявл. 17.08.87, опубл. Бюл.№ 13, 1989). Недоліками відомої конструкції пристрою для кріплення рейки на залізобетонній основі є недостатня надійність при сучасних динамічних навантаженнях на магістральних залізничних коліях та незначний діапазон регулювання ширини колії. Відоме пружне кріплення рейок з відкритою або закритою верхньою будовою колії для рейкових транспортних засобів, що включає в себе розташовані по обидві сторони від встановлених з можливістю вертикального переміщення рейок геометрично замкнуті еластомірні профілі, до яких з обох сторін прилягають опорні елементи, переважно у вигляді кутиків, що зв'язані за допомогою болтового з'єднання з основою колії, причому кріплення оснащено встановленими безпосередньо на основі колії по обидві сторони від рейки підтримуючими елементами, на яких розміщена як мінімум одна затискна пластина для притискання го 91402 4 ризонтальної дільниці вказаного кутика, при цьому затискна пластина виконана з отвором, в якому встановлена ексцентрикова втулка з можливістю повороту і фіксації в заданому положенні за допомогою анкерного болта, з нагвинченою на нього гайкою, що проходить скрізь отвір втулки і співвісний з ним отвір, виконаний в підтримуючому елементі. Кріплення може бути оснащене розміщеними по обидві сторони від рейки і паралельно їй елементами, що перекривають підтримуючі елементи, затискні пластини, ексцентрикові втулки і анкерні болти, при цьому вказані перекриваючі елементи обперті одночасно на затискні пластини і на основу колії. Кожна ексцентрикова втулка кріплення може бути виконана з кільцевим заплечиком на своїй верхній поверхні, який контактує із затискною пластиною (Патент на винахід RU № 2071217, МПК 5 E01В9/60, заявл. 06.04.94, опубл. Бюл. №36 27.12.1996). Недоліками відомої конструкції пружного кріплення рейок є висока собівартість, досить вузька сфера використання, переважно для ліній метро та трамваю, де незначні навантаження на вісь рухомого складу, та малий діапазон регулювання ширини колії. Найбільш близьким по технічній суті і результату, що досягається (найближчий аналог) є проміжне рейкове скріплення, яке містить залізобетонну шпалу, підкладку, рейкову і нашпальну прокладки, притискні елементи для фіксації підошви рейки на підкладці, елементи кріплення підкладки до поверхні шпали, втулки, які виконані східчастими з ділянкою переходу одного східця в другий і замонолічені в отворах шпали, болти, змонтовані у згаданих втулках з гайками, розміщеними в нижній частині кожної втулки, а в зоні східця у втулку замонолічена шайба, нижня поверхня якої контактує з еквідистантною поверхнею гайки, болти оснащені регулювально-притискними елементами, що включають кожен пакет тарілчастих пружин, взаємодіючих з одного боку з головкою болта, з другого - з регулювальною втулкою, виконаною в поперечному перерізі у вигляді квадрата з ексцентричним отвором, торцева поверхня якої з боку тарілчастих пружин має зовнішню плоску опорну дільницю у вигляді фланця, що обпирається на підкладку, регулювальні втулки розташовані в квадратних отворах підкладки, контактують з їх бічними стінками і установлені з можливістю регулювання розташування підкладки на шпалі шляхом фіксованого повороту навколо болта кожної регулювальної втулки, мінімальна товщина стінки f якої визначається по залежності: 0,1d3 т1 h т2 де d - діаметр болта; т1 - межа текучості матеріалу регулювальної втулки; - відстань від нижнього торця регулювальної втулки до верхньої площини шпали; h - висота регулювальної втулки; т2 - межа текучості матеріалу болта (Патент на винахід UA № 89293, МПК E01В9/02 (2009.01), заявл. 16.05.2008, опубл. f 5 11.01.2010, Бюл. № 1, 2010 р.). Недоліками відомої конструкції проміжного рейкового скріплення є малий діапазон та незначна кількість ступенів регулювання ширини колії, що особливо суттєво для її кривих дільниць, де зовнішня рейкова нитка є базою, положення якої повинно залишитися сталим, а переміщенню підлягає лише внутрішня рейкова нитка колії. В основу винаходу поставлено завдання удосконалення конструкції проміжного рейкового скріплення шляхом розширення діапазону та кількості ступенів регулювання ширини колії як при складанні рейкошпальної решітки, так і при поточному утриманні колії, в першу чергу для кривих її дільниць. Поставлене завдання вирішується тим, що скріплення рейкове проміжне для кривих дільниць колії, що містить залізобетонну основу, шпалу чи брус, дві підкладки з ребордами для внутрішньої і зовнішньої рейкових ниток колії, підрейкові і нашпальні прокладки, притискні елементи для фіксації підошви рейок на підрейкових площадках підкладок, різьбові елементи кріплення підкладок до верхніх поверхонь основи, розташовані співвісно з електроізолюючими дюбелями, замоноліченими в основі, загвинчені у вказані дюбелі, притискні елементи підкладок, які включають пакети тарілчастих пружин, що взаємодіють кожен з головкою різьбового елемента кріплення підкладки, регулювальні елементи у вигляді втулок, що розташовані кожна в наскрізному отворі підкладки, виконані у поперечному перерізі у вигляді квадрата з ексцентрично розташованим відносно його осі вертикальним наскрізним циліндричним отвором, бічні сторони яких контактують із еквідистантними поверхнями наскрізних отворів підкладки, а торцева поверхня з боку тарілчастих пружин, вище рівня підкладки, має по периферії зовнішню опорну дільницю у вигляді фланця, що обпирається на верхню поверхню підкладки, причому кожна регулювальна втулка розташована у відповідному квадратному отворі підкладки з можливістю регулювання положення підкладки на основі після фіксованого повороту навколо відповідного різьбового елемента кріплення, згідно з винаходом, підрейкова площадка підкладки внутрішньої рейкової нитки колії виконана асиметрично, із зміщенням відносно поперечної осі цієї підкладки, паралельно їй, або із поздовжнім зміщенням відносно середини міжцентрової відстані між елементами її кріплення, що розташовані на протилежних приторцевих зонах підкладки, з можливістю повороту підкладки на основі на 180° при складанні рейкошпальної решітки чи при поточному утриманні колії, кількістьелементів кріплення з притискними та регулювальними елементами на внутрішній приторцевій частині підкладки внутрішньої рейкової нитки колії рівне або більше їх кількості на зовнішній приторцевій частині цієї підкладки, а підкладка зовнішньої рейкової нитки колії виконана без регулювальних втулок, з діагональним розташуванням різьбових елементів кріплення та притискних елементів на її протилежних приторцевих частинах, симетрично центру цієї підкладки. Верхні поверхні приторцевих частин підкладки 91402 6 з асиметричним розташуванням підрейкової площадки та регулювальні втулки на ній виконані із маркуванням для візуального визначення параметру ширини колії при складанні рейкошпальної решітки або після її регулювання при поточному утриманні колії. Суть винаходу пояснюється кресленнями, де: на фіг. 1 - рейкове проміжне скріплення після складання, вид зверху; на фіг. 2 - вид збоку рейкового проміжного скріплення; на фіг. 3, 4 - фрагменти рейкового проміжного скріплення відповідно зовнішньої і внутрішньої рейкових ниток з фіг. 1, вид зверху, збільшено; на фіг. 5, 6 - поздовжні перерізи по A-A і по Б-Б з фіг. 1 фрагментів рейкового проміжного скріплення відповідно зовнішньої і внутрішньої рейкових ниток; на фіг. 7 - вид зверху рейкового проміжного скріплення з фіг. 1 після повороту на 180° підкладки внутрішньої рейкової нитки; на фіг. 8 - фрагмент рейкового проміжного скріплення з фіг. 6, збільшено; на фіг. 9 - переріз B-B з фіг. 8; на фіг. 10 - схема поступеневого регулювання ширини колії в діапазоні 1522-1536мм в кривій дільниці з використанням рейкового проміжного скріплення згідно фіг. 1, вид зверху. Рейкове проміжне скріплення для прикріплення рейок 1 внутрішньої і 2 зовнішньої рейкової ниток колії до залізобетонної основи 3, шпали чи бруса, складається із підкладок 4, 5, підрейкових прокладок 6, нашпальних прокладок 8, 9, болтів 10 з гайками 11, пружинними двохвитковими шайбами 7 та шайбами 22, пружних клем 12 для кріплення рейок 1, 2 до підкладок 4, 5, різьбових елементів кріплення підкладок 4, 5 до верхніх поверхонь основи 3 - колійних шурупів 13, що загвинчені в поліетиленові дюбелі 14, замонолічені в основі 3. Елементи кріплення 13 підкладки 4 оснащені притискними та регулювальними елементами, що включають для кожного пакет тарілчастих пружин 15 та регулювальну втулку 16, розташовану в наскрізних отворах підкладки 4. Кожна регулювальна втулка 16 виконана у поперечному перерізі у вигляді квадрата з ексцентрично розташованим відносно його осі вертикальним наскрізним циліндричним отвором 17, її бічні сторони контактують із еквідистантними поверхнями наскрізних отворів 23 в підкладці 4, а торцева поверхня у верхній частині має по периферії зовнішню опорну дільницю у вигляді фланця 19, що обпирається на верхню поверхню підкладки 4. Регулювальні втулки 16 встановлені із можливістю регулювання взаємного розташування між собою підкладок 4, 5 на основі 3 при фіксованому повороті цих втулок навколо відповідних колійних шурупів 13. Підрейкова площадка 20 на підкладці 4, обмежена ребордами 18, 19, виконана асиметрично, із зміщенням на величину е відносно поперечної осі підкладки 4 із симетричним розташуванням елементів кріплення, наприклад колійних шурупів 13, паралельно цій осі. Для варіанту підкладки 4 з несиметричним, стосовно її поперечної осі, розташуванням елементів кріплення, зміщення підрей 7 кової площадки 20 на величину в виконується поздовжньо відносно середини міжцентрової відстані між вказаними елементами кріплення 13, що розташовані на протилежних приторцевих зонах підкладки 4. Кількість елементів кріплення 13 з притискними та регулювальними елементами 15, 16 на внутрішній приторцевій частині підкладки 4 внутрішньої рейкової нитки колії може бути рівне або більше їх кількості на зовнішній приторцевій частині цієї ж підкладки. Підкладка 5 зовнішньої рейкової нитки виконана без регулювальних втулок, з діагональним розташуванням різьбових елементів кріплення - колійних шурупів 13 та притискних елементів 15 на її протилежних приторцевих частинах, симетрично центру цієї підкладки. Підрейкова площадка 21 симетрична поперечній осі цієї підкладки, а циліндричні отвори в ній під колійні шурупи 13 співмірні діаметру стрижнів цих елементів кріплення. З метою візуального визначення параметру ширини колії при складанні рейкошпальної решітки або після її регулювання при поточному утриманні колії, на верхніх поверхнях приторцевих частин підкладки 4 та регулювальних втулок 16 може бути виконано маркування (не показане). Спосіб його нанесення залежить від технології виготовлення підкладок та регулювальних втулок. Може включати як випуклі або заглиблені знаки чи цифрові позначення, так і їх комбінації. Пристрій працює наступним чином. При складанні рейкошпальної решітки на залізобетонну основу 3, розкладену по кондуктору складального стапеля (не показаний), послідовно установлюють нашпальні прокладки 8, 9, сталеві підкладки 4, 5, підрейкові прокладки 6. На підкладках 4 встановлюють регулювальні втулки 16, орієнтуючи кожну з них у квадратних отворах 23 підкладок 4 відповідно величини заданого параметра ширини колії. Наживлюють в дюбелях 14 основи 3 колійні шурупи 13 з попередньо встановленими на них пакетами тарілчастих пружин 15. Після встановлення рейок 1 і 2, на ребордах 18, 19 підкладок монтують пружні клеми 12 і за допомогою болтів 10, пружинних двохвиткових шайб 7, шайб 22 та гайок 11 фіксують рейки 1, 2 на підкладках 4, 5. Зовнішню рейкову нитку решітки (підкладки 5) закріплюють в заданому положенні стосовно базових упорів складального стапеля (не показані), загвинчуючи колійні шурупи 13 в дюбелі 14 основи 3 до створення заданого монтажного навантаження на тарілчасті пружини 15 та притиснення підкладок 5 до основи 3, з контролем крутного моменту динамометричним ключем чи гайкокрутом. Перевіря 91402 8 ється ширина колії між внутрішньою 1 і зовнішньою 2 рейковими нитками секції рейкошпальної решітки, що складається. При необхідності зміни ширини колії в незначному діапазоні, наприклад 1522-1528 мм, регулювальні втулки 16 внутрішньої рейкової нитки 1 послідовно витягуються із отворів 23 підкладок 5, повертаються навколо стрижнів колійних шурупів 13 в положення, що забезпечить необхідне зміщення підкладок 4 вздовж основи 3 і після встановлення регулювальних втулок 16 в отвори 23 зміщених у задані положення підкладок 4, загвинчують колійні шурупи 13 з дотриманням вимог до створення монтажного навантаження, зазначених вище для фіксації зовнішньої рейкової нитки. При необхідності зміни ширини колії у значному діапазоні послідовність складання рейкошпальної решітки коригують - колійні шурупи 13 наживлюють лише на підкладках 5, встановлюється і фіксується рейка 2 зовнішньої рейкової нитки, підкладки 4 внутрішньої рейкової нитки послідовно повертаються на 180° на площинах нашпальних прокладок 9 до співпадіння відповідних наскрізних отворів у суміжних деталях цих фрагментів скріплень з отворами у основі 3. При вказаному повороті підкладок 4 їх асиметрично розташовані підрейкові площадки, зміщені на задану величину е стосовно поперечних осей цих підкладок, суттєво змінюють ширину колії, величина якої може бути додатково скоригована в бік збільшення, наприклад з 1530мм до 1536мм, регулювальними втулками 16 після наживлювання колійних шурупів 13. Подальша послідовність складання елементів внутрішньої рейкової нитки колії аналогічна вказаній вище для її зовнішньої рейкової нитки. Приклад регулювання ширини колії в кривій дільниці в діапазоні 1522-1536мм показано на схемі фіг. 10, при використанні підкладки 4 із асиметрично зміщеною на величину е=4мм підрейковою площадкою 20 та регулювальними втулками 16, наскрізний отвір 17 у яких виконано з ексцентриситетом 6мм. Таким чином, конструкція рейкового проміжного скріплення, що пропонується, забезпечує надійне кріплення рейок зовнішньої і внутрішньої ниток колії на її кривих дільницях, збільшення у два рази діапазону регулювання ширини колії і кількості ступенів регулювання цього діапазону як при складанні рейкошпальної решітки, так і при поточному утриманні колії. В цілому підвищуються експлуатаційні характеристики колії, зменшується вплив динамічних навантажень на її елементи. 9 91402 10 11 91402 12 13 91402 14 15 91402 16 17 91402 18 19 Комп’ютерна верстка А. Крулевський 91402 Підписне 20 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
