Спортивно-ігровий комплекс

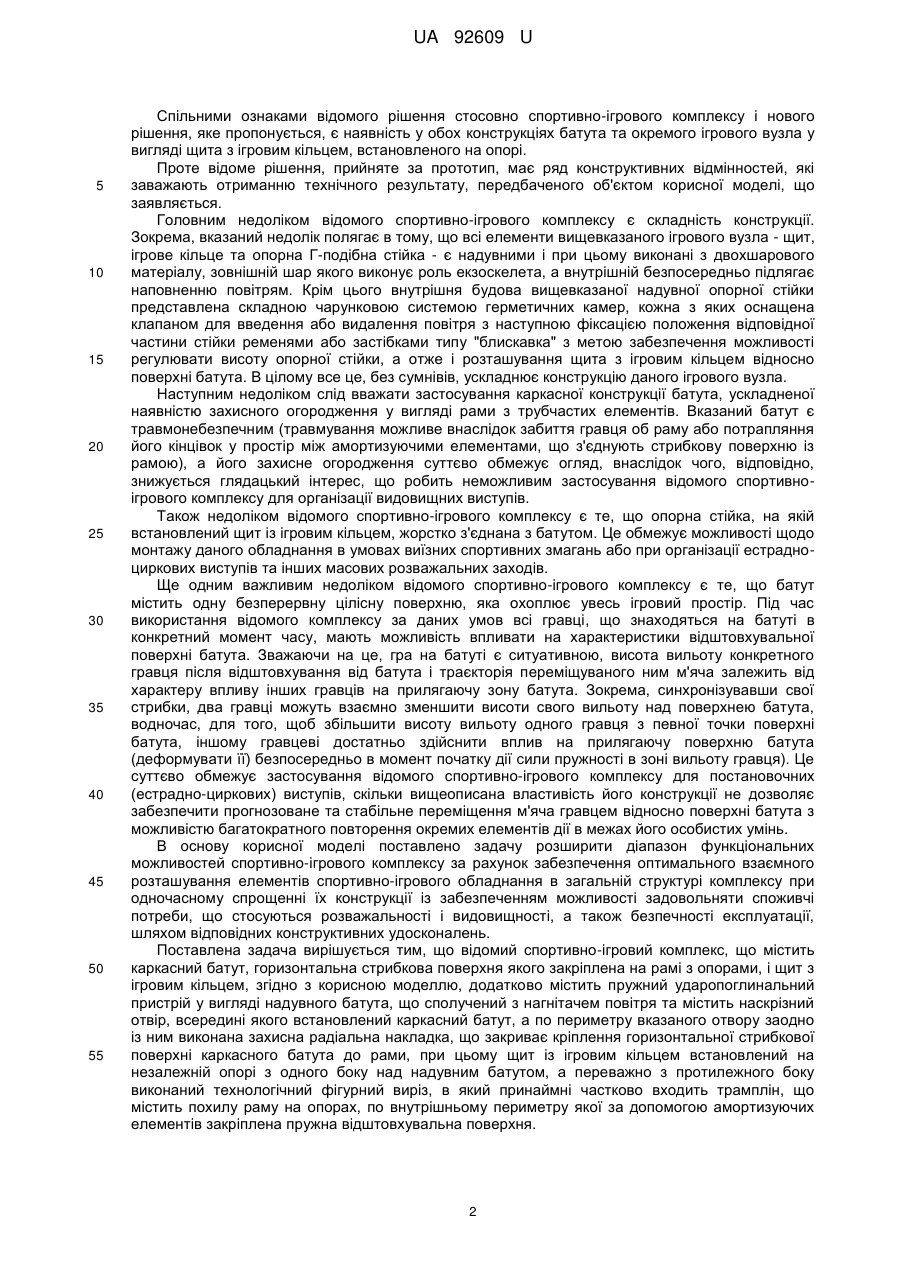

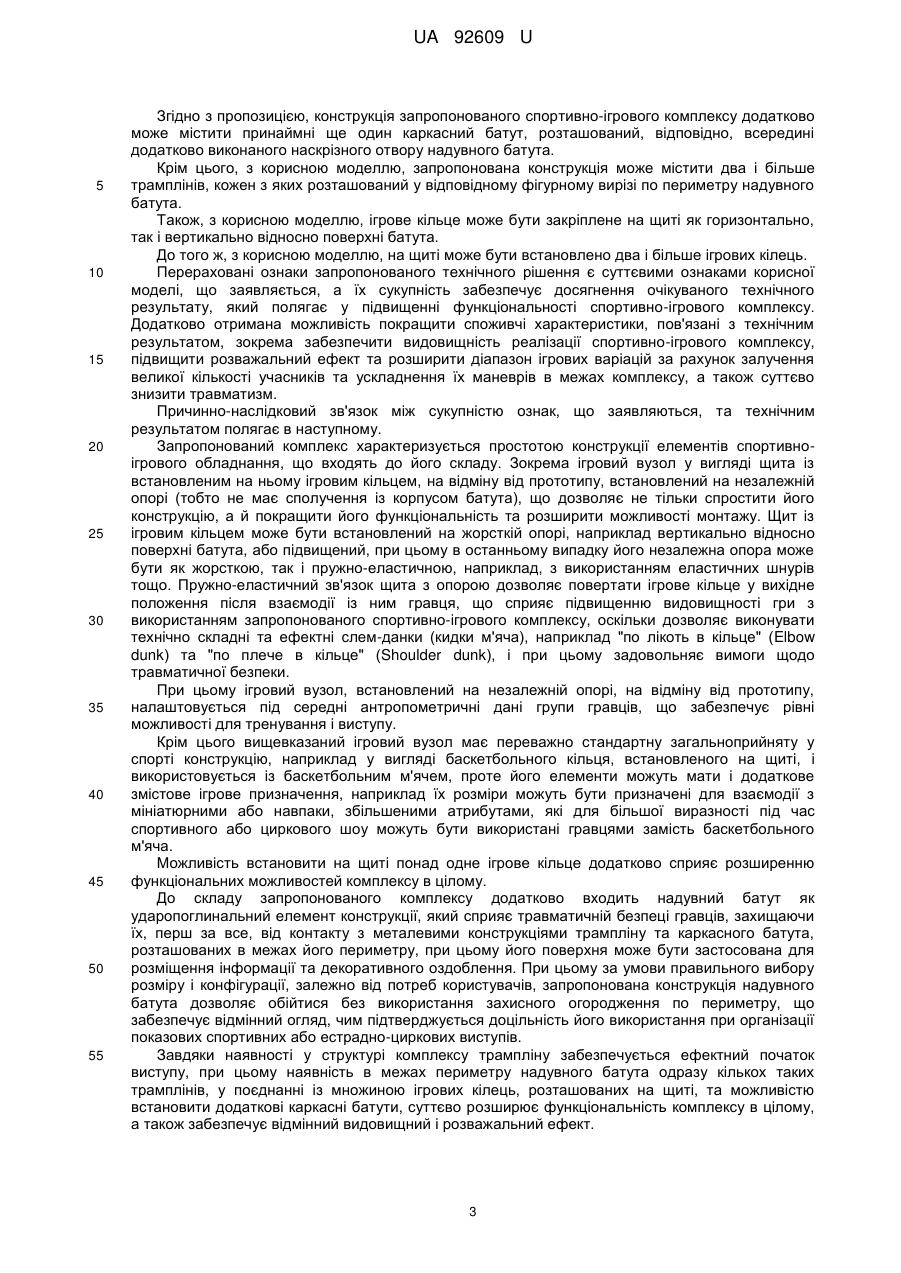

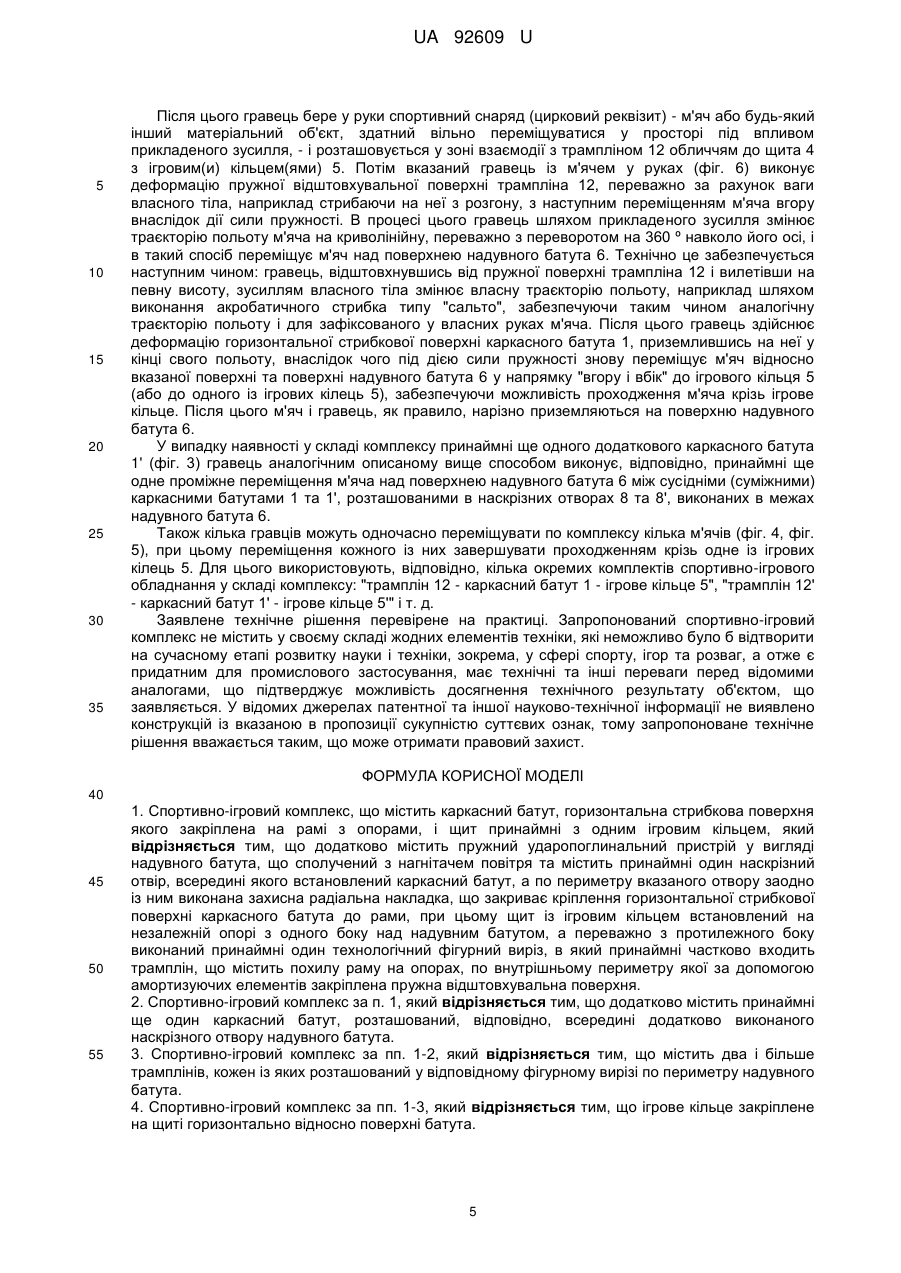

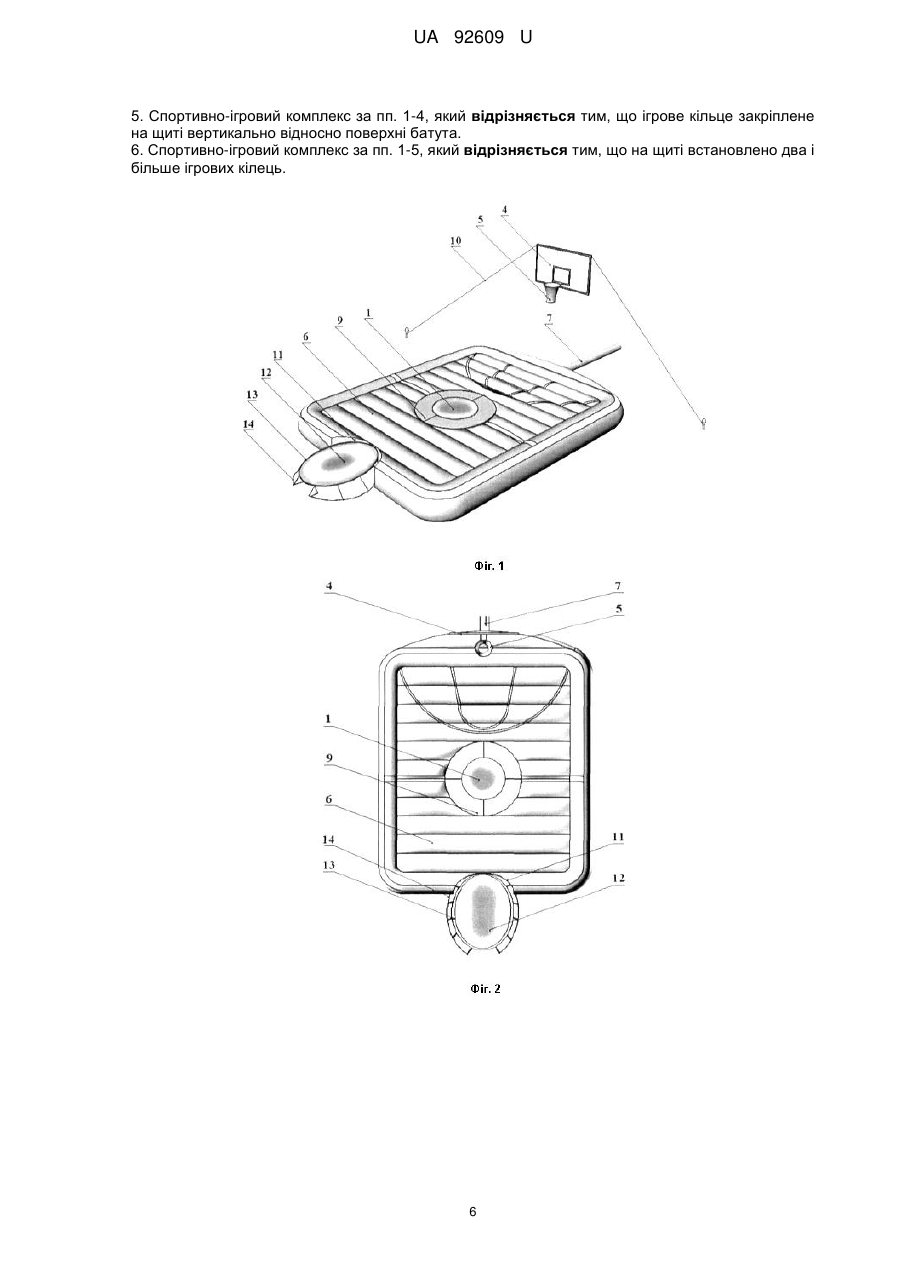

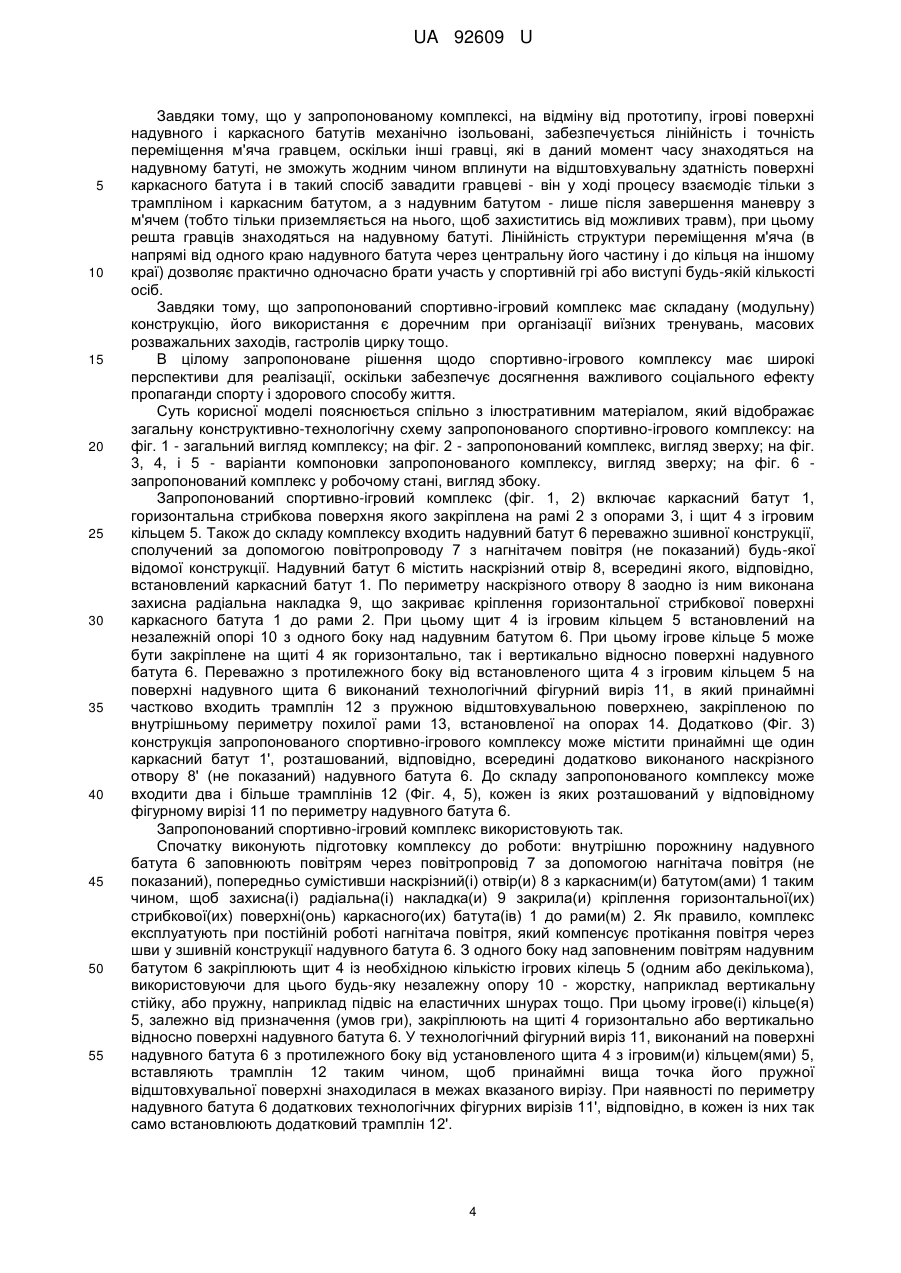

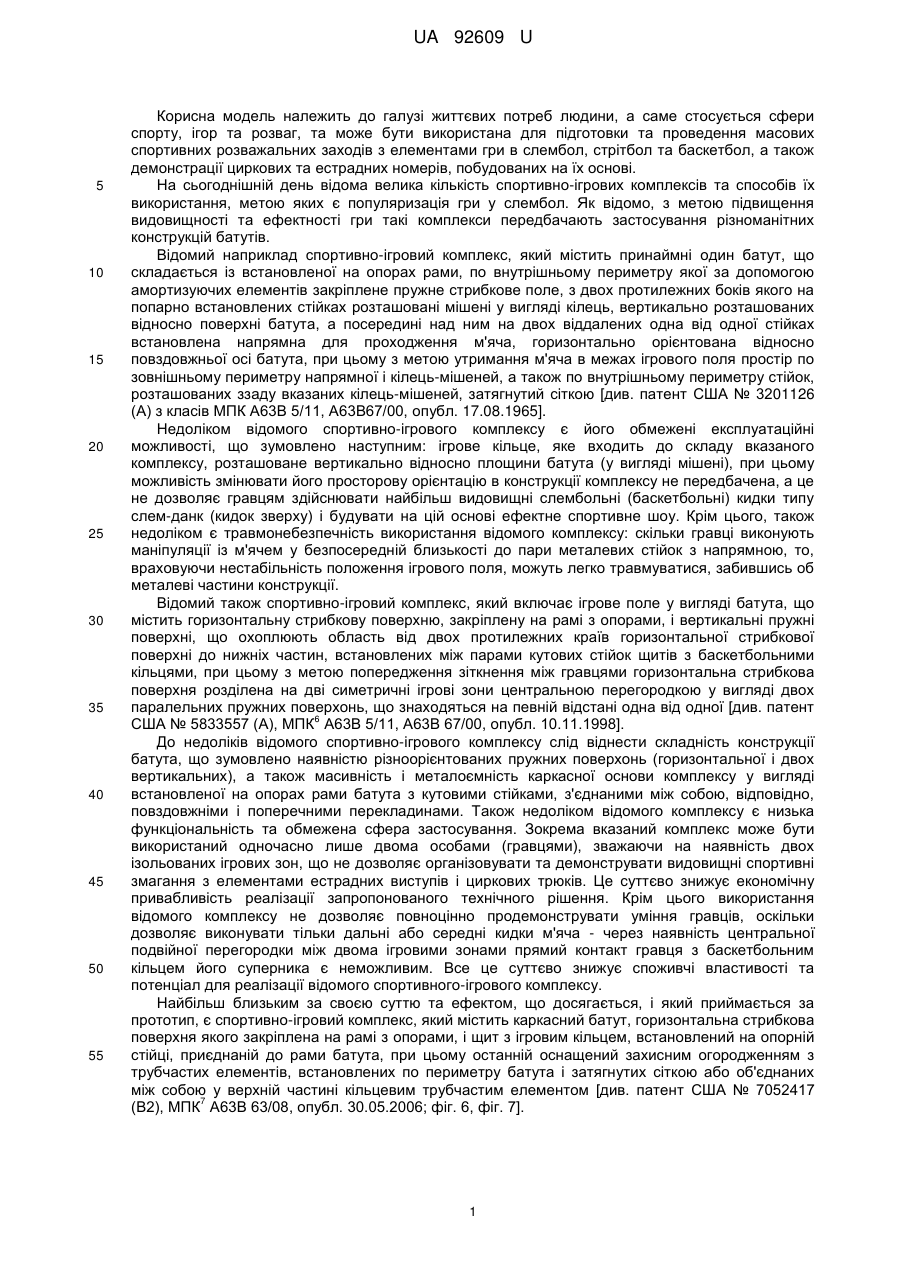

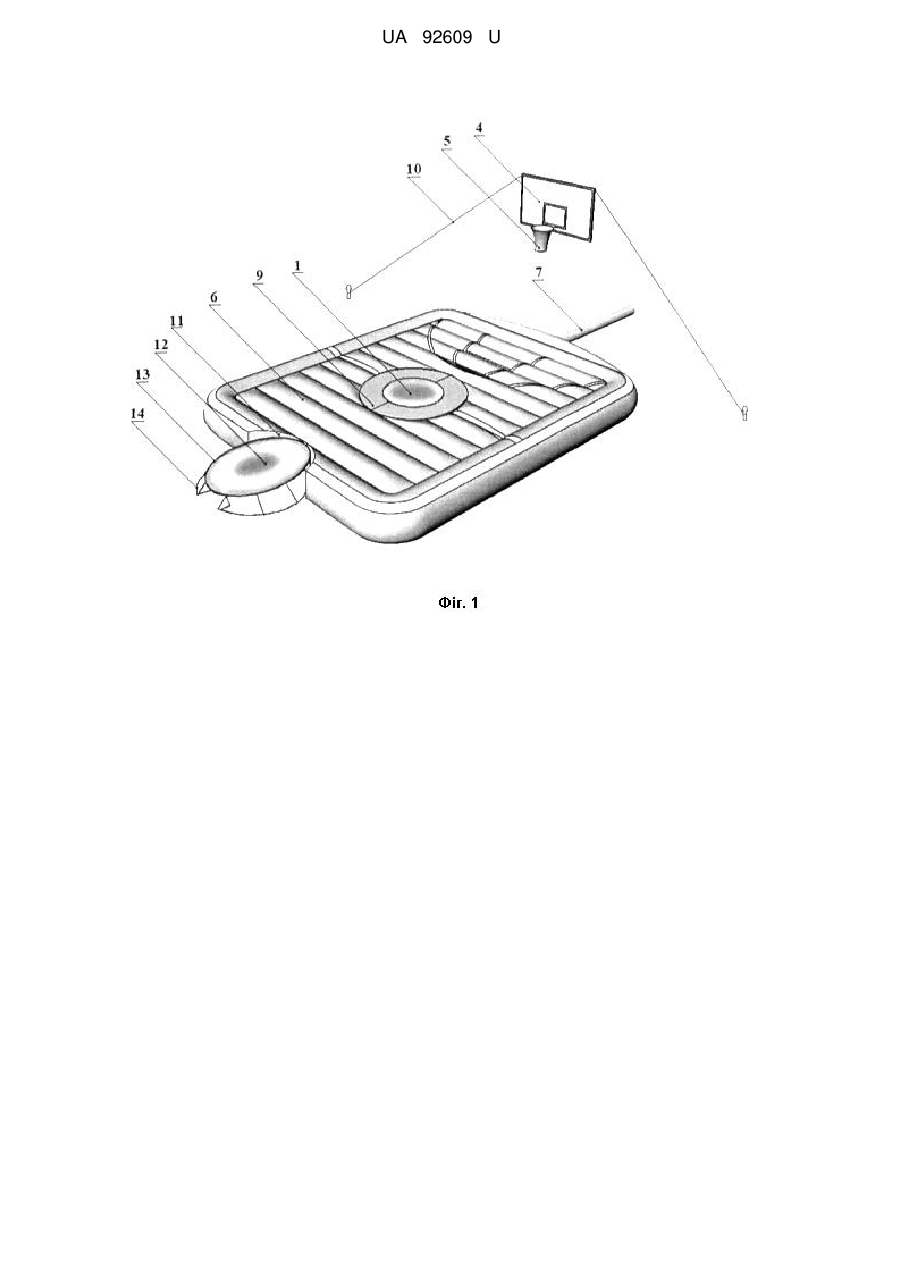

Реферат: Спортивно-ігровий комплекс містить каркасний батут, горизонтальна стрибкова поверхня якого закріплена на рамі з опорами, щит принаймні з одним ігровим кільцем, пружний ударопоглинальний пристрій у вигляді надувного батута, що сполучений з нагнітачем повітря. Надувний батут містить принаймні один наскрізний отвір, всередині якого встановлений каркасний батут, а по периметру вказаного отвору заодно із ним виконана захисна радіальна накладка, що закриває кріплення горизонтальної стрибкової поверхні каркасного батута до рами. Щит із ігровим кільцем встановлений на незалежній опорі з одного боку над надувним батутом. Переважно з протилежного боку виконаний принаймні один технологічний фігурний виріз, в який принаймні частково входить трамплін, що містить похилу раму на опорах, по внутрішньому периметру якої за допомогою амортизуючих елементів закріплена пружна відштовхувальна поверхня. UA 92609 U (12) UA 92609 U UA 92609 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі життєвих потреб людини, а саме стосується сфери спорту, ігор та розваг, та може бути використана для підготовки та проведення масових спортивних розважальних заходів з елементами гри в слембол, стрітбол та баскетбол, а також демонстрації циркових та естрадних номерів, побудованих на їх основі. На сьогоднішній день відома велика кількість спортивно-ігрових комплексів та способів їх використання, метою яких є популяризація гри у слембол. Як відомо, з метою підвищення видовищності та ефектності гри такі комплекси передбачають застосування різноманітних конструкцій батутів. Відомий наприклад спортивно-ігровий комплекс, який містить принаймні один батут, що складається із встановленої на опорах рами, по внутрішньому периметру якої за допомогою амортизуючих елементів закріплене пружне стрибкове поле, з двох протилежних боків якого на попарно встановлених стійках розташовані мішені у вигляді кілець, вертикально розташованих відносно поверхні батута, а посередині над ним на двох віддалених одна від одної стійках встановлена напрямна для проходження м'яча, горизонтально орієнтована відносно повздовжньої осі батута, при цьому з метою утримання м'яча в межах ігрового поля простір по зовнішньому периметру напрямної і кілець-мішеней, а також по внутрішньому периметру стійок, розташованих ззаду вказаних кілець-мішеней, затягнутий сіткою [див. патент США № 3201126 (А) з класів МПК А63В 5/11, А63В67/00, опубл. 17.08.1965]. Недоліком відомого спортивно-ігрового комплексу є його обмежені експлуатаційні можливості, що зумовлено наступним: ігрове кільце, яке входить до складу вказаного комплексу, розташоване вертикально відносно площини батута (у вигляді мішені), при цьому можливість змінювати його просторову орієнтацію в конструкції комплексу не передбачена, а це не дозволяє гравцям здійснювати найбільш видовищні слембольні (баскетбольні) кидки типу слем-данк (кидок зверху) і будувати на цій основі ефектне спортивне шоу. Крім цього, також недоліком є травмонебезпечність використання відомого комплексу: скільки гравці виконують маніпуляції із м'ячем у безпосередній близькості до пари металевих стійок з напрямною, то, враховуючи нестабільність положення ігрового поля, можуть легко травмуватися, забившись об металеві частини конструкції. Відомий також спортивно-ігровий комплекс, який включає ігрове поле у вигляді батута, що містить горизонтальну стрибкову поверхню, закріплену на рамі з опорами, і вертикальні пружні поверхні, що охоплюють область від двох протилежних країв горизонтальної стрибкової поверхні до нижніх частин, встановлених між парами кутових стійок щитів з баскетбольними кільцями, при цьому з метою попередження зіткнення між гравцями горизонтальна стрибкова поверхня розділена на дві симетричні ігрові зони центральною перегородкою у вигляді двох паралельних пружних поверхонь, що знаходяться на певній відстані одна від одної [див. патент 6 США № 5833557 (А), МПК А63В 5/11, А63В 67/00, опубл. 10.11.1998]. До недоліків відомого спортивно-ігрового комплексу слід віднести складність конструкції батута, що зумовлено наявністю різноорієнтованих пружних поверхонь (горизонтальної і двох вертикальних), а також масивність і металоємність каркасної основи комплексу у вигляді встановленої на опорах рами батута з кутовими стійками, з'єднаними між собою, відповідно, повздовжніми і поперечними перекладинами. Також недоліком відомого комплексу є низька функціональність та обмежена сфера застосування. Зокрема вказаний комплексможе бути використаний одночасно лише двома особами (гравцями), зважаючи на наявність двох ізольованих ігрових зон, що не дозволяє організовувати та демонструвати видовищні спортивні змагання з елементами естрадних виступів і циркових трюків. Це суттєво знижує економічну привабливість реалізації запропонованого технічного рішення. Крім цього використання відомого комплексу не дозволяє повноцінно продемонструвати уміння гравців, оскільки дозволяє виконувати тільки дальні або середні кидки м'яча - через наявність центральної подвійної перегородки між двома ігровими зонами прямий контакт гравця з баскетбольним кільцем його суперника є неможливим. Все це суттєво знижує споживчі властивості та потенціал для реалізації відомого спортивного-ігрового комплексу. Найбільш близьким за своєю суттю та ефектом, що досягається, і який приймається за прототип, є спортивно-ігровий комплекс, який містить каркасний батут, горизонтальна стрибкова поверхня якого закріплена на рамі з опорами, і щит з ігровим кільцем, встановлений на опорній стійці, приєднаній до рами батута, при цьому останній оснащений захисним огородженням з трубчастих елементів, встановлених по периметру батута і затягнутих сіткою або об'єднаних між собою у верхній частині кільцевим трубчастим елементом [див. патент США № 7052417 7 (В2), МПК А63В 63/08, опубл. 30.05.2006; фіг. 6, фіг. 7]. 1 UA 92609 U 5 10 15 20 25 30 35 40 45 50 55 Спільними ознаками відомого рішення стосовно спортивно-ігрового комплексу і нового рішення, яке пропонується, є наявність у обох конструкціях батута та окремого ігрового вузла у вигляді щита з ігровим кільцем, встановленого на опорі. Проте відоме рішення, прийняте за прототип, має ряд конструктивних відмінностей, які заважають отриманню технічного результату, передбаченого об'єктом корисної моделі, що заявляється. Головним недоліком відомого спортивно-ігрового комплексу є складність конструкції. Зокрема, вказаний недолік полягає в тому, що всі елементи вищевказаного ігрового вузла - щит, ігрове кільце та опорна Г-подібна стійка - є надувними і при цьому виконані з двохшарового матеріалу, зовнішній шар якого виконує роль екзоскелета, а внутрішній безпосередньо підлягає наповненню повітрям. Крім цього внутрішня будова вищевказаної надувної опорної стійки представлена складною чарунковою системою герметичних камер, кожна з яких оснащена клапаном для введення або видалення повітря з наступною фіксацією положення відповідної частини стійки ременями або застібками типу "блискавка" з метою забезпечення можливості регулювати висоту опорної стійки, а отже і розташування щита з ігровим кільцем відносно поверхні батута. В цілому все це, без сумнівів, ускладнює конструкцію даного ігрового вузла. Наступним недоліком слід вважати застосування каркасної конструкції батута, ускладненої наявністю захисного огородження у вигляді рами з трубчастих елементів. Вказаний батут є травмонебезпечним (травмування можливе внаслідок забиття гравця об раму або потрапляння його кінцівок у простір між амортизуючими елементами, що з'єднують стрибкову поверхню із рамою), а його захисне огородження суттєво обмежує огляд, внаслідок чого, відповідно, знижується глядацький інтерес, що робить неможливим застосування відомого спортивноігрового комплексу для організації видовищних виступів. Також недоліком відомого спортивно-ігрового комплексу є те, що опорна стійка, на якій встановлений щит із ігровим кільцем, жорстко з'єднана з батутом. Це обмежує можливості щодо монтажу даного обладнання в умовах виїзних спортивних змагань або при організації естрадноциркових виступів та інших масових розважальних заходів. Ще одним важливим недоліком відомого спортивно-ігрового комплексу є те, що батут містить одну безперервну цілісну поверхню, яка охоплює увесь ігровий простір. Під час використання відомого комплексу за даних умов всі гравці, що знаходяться на батуті в конкретний момент часу, мають можливість впливати на характеристики відштовхувальної поверхні батута. Зважаючи на це, гра на батуті є ситуативною, висота вильоту конкретного гравця після відштовхування від батута і траєкторія переміщуваного ним м'яча залежить від характеру впливу інших гравців на прилягаючу зону батута. Зокрема, синхронізувавши свої стрибки, два гравці можуть взаємно зменшити висоти свого вильоту над поверхнею батута, водночас, для того, щоб збільшити висоту вильоту одного гравця з певної точки поверхні батута, іншому гравцеві достатньо здійснити вплив на прилягаючу поверхню батута (деформувати її) безпосередньо в момент початку дії сили пружності в зоні вильоту гравця). Це суттєво обмежує застосування відомого спортивно-ігрового комплексу для постановочних (естрадно-циркових) виступів, скільки вищеописана властивість його конструкції не дозволяє забезпечити прогнозоване та стабільне переміщення м'яча гравцем відносно поверхні батута з можливістю багатократного повторення окремих елементів дії в межах його особистих умінь. В основу корисної моделі поставлено задачу розширити діапазон функціональних можливостей спортивно-ігрового комплексу за рахунок забезпечення оптимального взаємного розташування елементів спортивно-ігрового обладнання в загальній структурі комплексу при одночасному спрощенні їх конструкції із забезпеченням можливості задовольняти споживчі потреби, що стосуються розважальності і видовищності, а також безпечності експлуатації, шляхом відповідних конструктивних удосконалень. Поставлена задача вирішується тим, що відомий спортивно-ігровий комплекс, що містить каркасний батут, горизонтальна стрибкова поверхня якого закріплена на рамі з опорами, і щит з ігровим кільцем, згідно з корисною моделлю, додатково містить пружний ударопоглинальний пристрій у вигляді надувного батута, що сполучений з нагнітачем повітря та містить наскрізний отвір, всередині якого встановлений каркасний батут, а по периметру вказаного отвору заодно із ним виконана захисна радіальна накладка, що закриває кріплення горизонтальної стрибкової поверхні каркасного батута до рами, при цьому щит із ігровим кільцем встановлений на незалежній опорі з одного боку над надувним батутом, а переважно з протилежного боку виконаний технологічний фігурний виріз, в який принаймні частково входить трамплін, що містить похилу раму на опорах, по внутрішньому периметру якої за допомогою амортизуючих елементів закріплена пружна відштовхувальна поверхня. 2 UA 92609 U 5 10 15 20 25 30 35 40 45 50 55 Згідно з пропозицією, конструкція запропонованого спортивно-ігрового комплексу додатково може містити принаймні ще один каркасний батут, розташований, відповідно, всередині додатково виконаного наскрізного отвору надувного батута. Крім цього, з корисною моделлю, запропонована конструкція може містити два і більше трамплінів, кожен з яких розташований у відповідному фігурному вирізі по периметру надувного батута. Також, з корисною моделлю, ігрове кільце може бути закріплене на щиті як горизонтально, так і вертикально відносно поверхні батута. До того ж, з корисною моделлю, на щиті може бути встановлено два і більше ігрових кілець. Перераховані ознаки запропонованого технічного рішення є суттєвими ознаками корисної моделі, що заявляється, а їх сукупність забезпечує досягнення очікуваного технічного результату, який полягає у підвищенні функціональності спортивно-ігрового комплексу. Додатково отримана можливість покращити споживчі характеристики, пов'язані з технічним результатом, зокрема забезпечити видовищність реалізації спортивно-ігрового комплексу, підвищити розважальний ефект та розширити діапазон ігрових варіацій за рахунок залучення великої кількості учасників та ускладнення їх маневрів в межах комплексу, а також суттєво знизити травматизм. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом полягає в наступному. Запропонований комплекс характеризується простотою конструкції елементів спортивноігрового обладнання, що входять до його складу. Зокрема ігровий вузол у вигляді щита із встановленим на ньому ігровим кільцем, на відміну від прототипу, встановлений на незалежній опорі (тобто не має сполучення із корпусом батута), що дозволяє не тільки спростити його конструкцію, а й покращити його функціональність та розширити можливості монтажу. Щит із ігровим кільцем може бути встановлений на жорсткій опорі, наприклад вертикально відносно поверхні батута, або підвищений, при цьому в останньому випадку його незалежна опора може бути як жорсткою, так і пружно-еластичною, наприклад, з використанням еластичних шнурів тощо. Пружно-еластичний зв'язок щита з опорою дозволяє повертати ігрове кільце у вихідне положення після взаємодії із ним гравця, що сприяє підвищенню видовищності гри з використанням запропонованого спортивно-ігрового комплексу, оскільки дозволяє виконувати технічно складні та ефектні слем-данки (кидки м'яча), наприклад "по лікоть в кільце" (Elbow dunk) та "по плече в кільце" (Shoulder dunk), і при цьому задовольняє вимоги щодо травматичної безпеки. При цьому ігровий вузол, встановлений на незалежній опорі, на відміну від прототипу, налаштовується під середні антропометричні дані групи гравців, що забезпечує рівні можливості для тренування і виступу. Крім цього вищевказаний ігровий вузол має переважно стандартну загальноприйняту у спорті конструкцію, наприклад у вигляді баскетбольного кільця, встановленого на щиті, і використовується із баскетбольним м'ячем, проте його елементи можуть мати і додаткове змістове ігрове призначення, наприклад їх розміри можуть бути призначені для взаємодії з мініатюрними або навпаки, збільшеними атрибутами, які для більшої виразності під час спортивного або циркового шоу можуть бути використані гравцями замість баскетбольного м'яча. Можливість встановити на щиті понад одне ігрове кільце додатково сприяє розширенню функціональних можливостей комплексу в цілому. До складу запропонованого комплексу додатково входить надувний батут як ударопоглинальний елемент конструкції, який сприяє травматичній безпеці гравців, захищаючи їх, перш за все, від контакту з металевими конструкціями трампліну та каркасного батута, розташованих в межах його периметру, при цьому його поверхня може бути застосована для розміщення інформації та декоративного оздоблення. При цьому за умови правильного вибору розміру і конфігурації, залежно від потреб користувачів, запропонована конструкція надувного батута дозволяє обійтися без використання захисного огородження по периметру, що забезпечує відмінний огляд, чим підтверджується доцільність його використання при організації показових спортивних або естрадно-циркових виступів. Завдяки наявності у структурі комплексу трампліну забезпечується ефектний початок виступу, при цьому наявність в межах периметру надувного батута одразу кількох таких трамплінів, у поєднанні із множиною ігрових кілець, розташованих на щиті, та можливістю встановити додаткові каркасні батути, суттєво розширює функціональність комплексу в цілому, а також забезпечує відмінний видовищний і розважальний ефект. 3 UA 92609 U 5 10 15 20 25 30 35 40 45 50 55 Завдяки тому, що у запропонованому комплексі, на відміну від прототипу, ігрові поверхні надувного і каркасного батутів механічно ізольовані, забезпечується лінійність і точність переміщення м'яча гравцем, оскільки інші гравці, які в даний момент часу знаходяться на надувному батуті, не зможуть жодним чином вплинути на відштовхувальну здатність поверхні каркасного батута і в такий спосіб завадити гравцеві - він у ході процесу взаємодіє тільки з трампліном і каркасним батутом, а з надувним батутом - лише після завершення маневру з м'ячем (тобто тільки приземляється на нього, щоб захиститись від можливих травм), при цьому решта гравців знаходяться на надувному батуті. Лінійність структури переміщення м'яча (в напрямі від одного краю надувного батута через центральну його частину і до кільця на іншому краї) дозволяє практично одночасно брати участь у спортивній грі або виступі будь-якій кількості осіб. Завдяки тому, що запропонований спортивно-ігровий комплекс має складану (модульну) конструкцію, його використання є доречним при організації виїзних тренувань, масових розважальних заходів, гастролів цирку тощо. В цілому запропоноване рішення щодо спортивно-ігрового комплексу має широкі перспективи для реалізації, оскільки забезпечує досягнення важливого соціального ефекту пропаганди спорту і здорового способу життя. Суть корисної моделі пояснюється спільно з ілюстративним матеріалом, який відображає загальну конструктивно-технологічну схему запропонованого спортивно-ігрового комплексу: на фіг. 1 - загальний вигляд комплексу; на фіг. 2 - запропонований комплекс, вигляд зверху; на фіг. 3, 4, і 5 - варіанти компоновки запропонованого комплексу, вигляд зверху; на фіг. 6 запропонований комплекс у робочому стані, вигляд збоку. Запропонований спортивно-ігровий комплекс (фіг. 1, 2) включає каркасний батут 1, горизонтальна стрибкова поверхня якого закріплена на рамі 2 з опорами 3, і щит 4 з ігровим кільцем 5. Також до складу комплексу входить надувний батут 6 переважно зшивної конструкції, сполучений за допомогою повітропроводу 7 з нагнітачем повітря (не показаний) будь-якої відомої конструкції. Надувний батут 6 містить наскрізний отвір 8, всередині якого, відповідно, встановлений каркасний батут 1. По периметру наскрізного отвору 8 заодно із ним виконана захисна радіальна накладка 9, що закриває кріплення горизонтальної стрибкової поверхні каркасного батута 1 до рами 2. При цьому щит 4 із ігровим кільцем 5 встановлений на незалежній опорі 10 з одного боку над надувним батутом 6. При цьому ігрове кільце 5 може бути закріплене на щиті 4 як горизонтально, так і вертикально відносно поверхні надувного батута 6. Переважно з протилежного боку від встановленого щита 4 з ігровим кільцем 5 на поверхні надувного щита 6 виконаний технологічний фігурний виріз 11, в який принаймні частково входить трамплін 12 з пружною відштовхувальною поверхнею, закріпленою по внутрішньому периметру похилої рами 13, встановленої на опорах 14. Додатково (Фіг. 3) конструкція запропонованого спортивно-ігрового комплексу може містити принаймні ще один каркасний батут 1', розташований, відповідно, всередині додатково виконаного наскрізного отвору 8' (не показаний) надувного батута 6. До складу запропонованого комплексу може входити два і більше трамплінів 12 (Фіг. 4, 5), кожен із яких розташований у відповідному фігурному вирізі 11 по периметру надувного батута 6. Запропонований спортивно-ігровий комплекс використовують так. Спочатку виконують підготовку комплексу до роботи: внутрішню порожнину надувного батута 6 заповнюють повітрям через повітропровід 7 за допомогою нагнітача повітря (не показаний), попередньо сумістивши наскрізний(і) отвір(и) 8 з каркасним(и) батутом(ами) 1 таким чином, щоб захисна(і) радіальна(і) накладка(и) 9 закрила(и) кріплення горизонтальної(их) стрибкової(их) поверхні(онь) каркасного(их) батута(ів) 1 до рами(м) 2. Як правило, комплекс експлуатують при постійній роботі нагнітача повітря, який компенсує протікання повітря через шви у зшивній конструкції надувного батута 6. З одного боку над заповненим повітрям надувним батутом 6 закріплюють щит 4 із необхідною кількістю ігрових кілець 5 (одним або декількома), використовуючи для цього будь-яку незалежну опору 10 - жорстку, наприклад вертикальну стійку, або пружну, наприклад підвіс на еластичних шнурах тощо. При цьому ігрове(і) кільце(я) 5, залежно від призначення (умов гри), закріплюють на щиті 4 горизонтально або вертикально відносно поверхні надувного батута 6. У технологічний фігурний виріз 11, виконаний на поверхні надувного батута 6 з протилежного боку від установленого щита 4 з ігровим(и) кільцем(ями) 5, вставляють трамплін 12 таким чином, щоб принаймні вища точка його пружної відштовхувальної поверхні знаходилася в межах вказаного вирізу. При наявності по периметру надувного батута 6 додаткових технологічних фігурних вирізів 11', відповідно, в кожен із них так само встановлюють додатковий трамплін 12'. 4 UA 92609 U 5 10 15 20 25 30 35 Після цього гравець бере у руки спортивний снаряд (цирковий реквізит) - м'яч або будь-який інший матеріальний об'єкт, здатний вільно переміщуватися у просторі під впливом прикладеного зусилля, - і розташовується у зоні взаємодії з трампліном 12 обличчям до щита 4 з ігровим(и) кільцем(ями) 5. Потім вказаний гравець із м'ячем у руках (фіг. 6) виконує деформацію пружної відштовхувальної поверхні трампліна 12, переважно за рахунок ваги власного тіла, наприклад стрибаючи на неї з розгону, з наступним переміщенням м'яча вгору внаслідок дії сили пружності. В процесі цього гравець шляхом прикладеного зусилля змінює траєкторію польоту м'яча на криволінійну, переважно з переворотом на 360 º навколо його осі, і в такий спосіб переміщує м'яч над поверхнею надувного батута 6. Технічно це забезпечується наступним чином: гравець, відштовхнувшись від пружної поверхні трампліна 12 і вилетівши на певну висоту, зусиллям власного тіла змінює власну траєкторію польоту, наприклад шляхом виконання акробатичного стрибка типу "сальто", забезпечуючи таким чином аналогічну траєкторію польоту і для зафіксованого у власних руках м'яча. Після цього гравець здійснює деформацію горизонтальної стрибкової поверхні каркасного батута 1, приземлившись на неї у кінці свого польоту, внаслідок чого під дією сили пружності знову переміщує м'яч відносно вказаної поверхні та поверхні надувного батута 6 у напрямку "вгору і вбік" до ігрового кільця 5 (або до одного із ігрових кілець 5), забезпечуючи можливість проходження м'яча крізь ігрове кільце. Після цього м'яч і гравець, як правило, нарізно приземляються на поверхню надувного батута 6. У випадку наявності у складі комплексу принаймні ще одного додаткового каркасного батута 1' (фіг. 3) гравець аналогічним описаному вище способом виконує, відповідно, принаймні ще одне проміжне переміщення м'яча над поверхнею надувного батута 6 між сусідніми (суміжними) каркасними батутами 1 та 1', розташованими в наскрізних отворах 8 та 8', виконаних в межах надувного батута 6. Також кілька гравців можуть одночасно переміщувати по комплексу кілька м'ячів (фіг. 4, фіг. 5), при цьому переміщення кожного із них завершувати проходженням крізь одне із ігрових кілець 5. Для цього використовують, відповідно, кілька окремих комплектів спортивно-ігрового обладнання у складі комплексу: "трамплін 12 - каркасний батут 1 - ігрове кільце 5", "трамплін 12' - каркасний батут 1' - ігрове кільце 5'" і т. д. Заявлене технічне рішення перевірене на практиці. Запропонований спортивно-ігровий комплекс не містить у своєму складі жодних елементів техніки, які неможливо було б відтворити на сучасному етапі розвитку науки і техніки, зокрема, у сфері спорту, ігор та розваг, а отже є придатним для промислового застосування, має технічні та інші переваги перед відомими аналогами, що підтверджує можливість досягнення технічного результату об'єктом, що заявляється. У відомих джерелах патентної та іншої науково-технічної інформації не виявлено конструкцій із вказаною в пропозиції сукупністю суттєвих ознак, тому запропоноване технічне рішення вважається таким, що може отримати правовий захист. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 55 1. Спортивно-ігровий комплекс, що містить каркасний батут, горизонтальна стрибкова поверхня якого закріплена на рамі з опорами, і щит принаймні з одним ігровим кільцем, який відрізняється тим, що додатково містить пружний ударопоглинальний пристрій у вигляді надувного батута, що сполучений з нагнітачем повітря та містить принаймні один наскрізний отвір, всередині якого встановлений каркасний батут, а по периметру вказаного отвору заодно із ним виконана захисна радіальна накладка, що закриває кріплення горизонтальної стрибкової поверхні каркасного батута до рами, при цьому щит із ігровим кільцем встановлений на незалежній опорі з одного боку над надувним батутом, а переважно з протилежного боку виконаний принаймні один технологічний фігурний виріз, в який принаймні частково входить трамплін, що містить похилу раму на опорах, по внутрішньому периметру якої за допомогою амортизуючих елементів закріплена пружна відштовхувальна поверхня. 2. Спортивно-ігровий комплекс за п. 1, який відрізняється тим, що додатково містить принаймні ще один каркасний батут, розташований, відповідно, всередині додатково виконаного наскрізного отвору надувного батута. 3. Спортивно-ігровий комплекс за пп. 1-2, який відрізняється тим, що містить два і більше трамплінів, кожен із яких розташований у відповідному фігурному вирізі по периметру надувного батута. 4. Спортивно-ігровий комплекс за пп. 1-3, який відрізняється тим, що ігрове кільце закріплене на щиті горизонтально відносно поверхні батута. 5 UA 92609 U 5. Спортивно-ігровий комплекс за пп. 1-4, який відрізняється тим, що ігрове кільце закріплене на щиті вертикально відносно поверхні батута. 6. Спортивно-ігровий комплекс за пп. 1-5, який відрізняється тим, що на щиті встановлено два і більше ігрових кілець. 6 UA 92609 U 7 UA 92609 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
