Дерматом з мультиножами

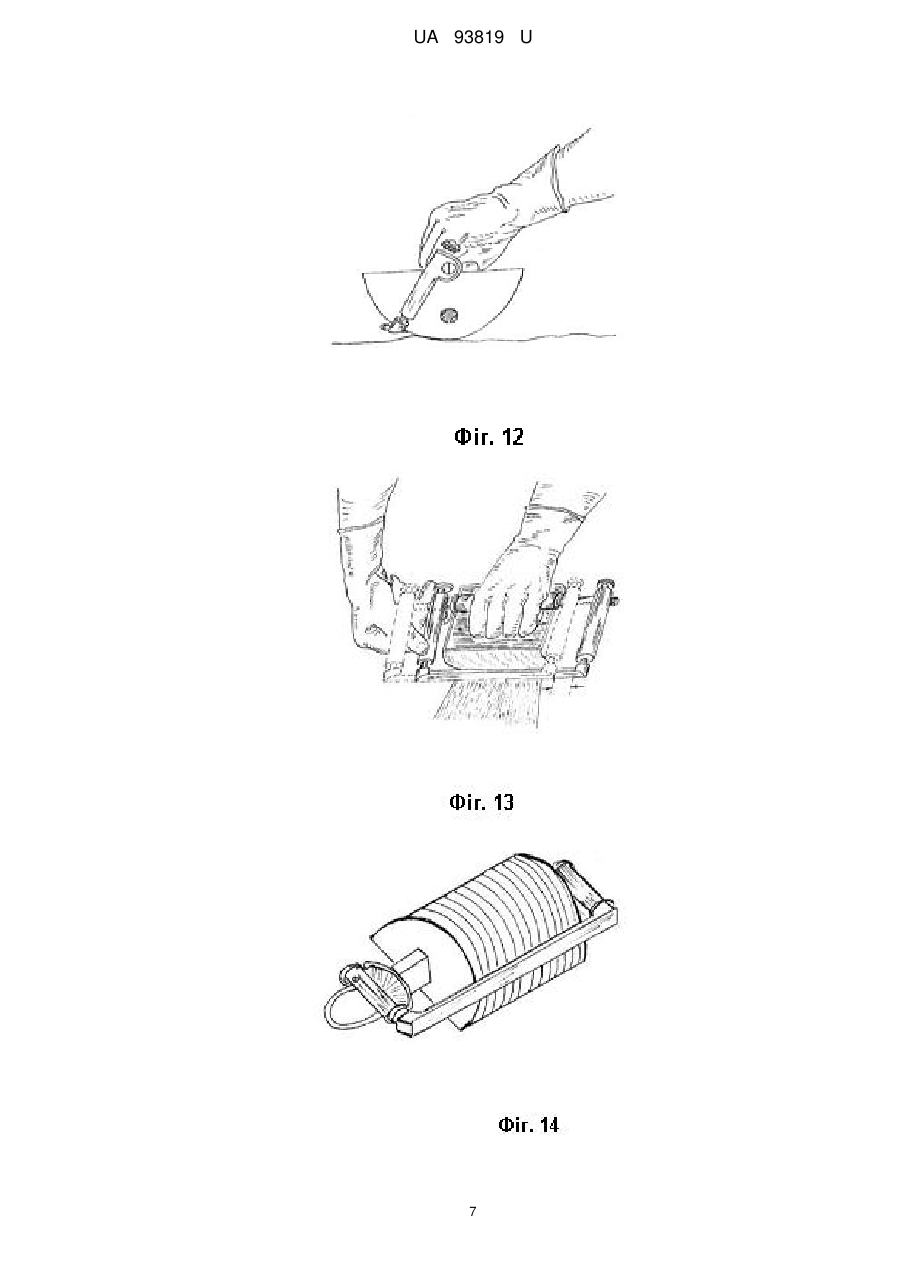

Реферат: UA 93819 U UA 93819 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, а саме до медичної техніки та використовується у пластичній хірургії, травматології, хірургії. Відомий дерматом, що складається з правого півкруга, лівого півкруга, що кріпляться до лівої і правої сторін ручки з каналом та віссю, яка вільно повертається навколо своєї осі та може здійснювати коливальні рухи в сторони по каналу ручки, лівої штанги з дуговою ручкою, правої штанги, земної рельєфної технологічної пластини з робочою поверхнею, що фіксується нерухомо на півкруга, утворюючи півциліндр, ножетримача з плоским ножем який фіксований до лівої та правої штанг, і віссю створюючи умовну рамку, просвіт між робочою поверхнею півциліндра і ножем регулюється механізмом з сектором, діапазон від 0,1 мм до 1,0 мм, рельєф робочої поверхні технологічної пластини містить основу і циліндричні виступи діаметром 1,0 мм, поверхня з пластичної маси [і]. Недоліком пристрою є те, що він недостатньо технологічний, при висіканні товстого, повношарового, епідермотранслокалізаційного аутодермотрансплантата приводить до підвищення терміну приживлення аутодермотрансплантат, та приводить до частого відторгнення і нагноєння останніх. В основу корисної моделі поставлено задачу удосконалити відомий дерматом шляхом введення конструктивних змін, завдяки чому досягається підвищення технологічності при висіканні гладкого, товстого, повношарового епідермотранслокалізаційного аутодермотрансплантата. Поставлену задачу вирішує дерматом, що складається з правого півкруга, лівого півкруга, що кріпляться до лівої і правої сторін ручки з каналом та віссю яка вільно повертається навколо своєї осі та може здійснювати коливальні рухи в сторони по каналу ручки, технологічного фіксатора, лівої штанги з дуговою ручкою, правої штанги, знімними вертикальними ножами, що фіксуються на штангах, знімної рельєфної технологічної пластини з робочою поверхнею, що фіксується нерухомо на півкругах, утворюючи півциліндр, ножетримача з плоским ножем, який фіксований до лівої та правої штанг, і віссю створюючи умовну рамку, секторного механізму відрізування товщини аутодермотрансплантата діапазоном від 0,1 мм до 1,0 мм. Рельєф робочої поверхні технологічної пластини містить основу і циліндричні виступи діаметром 1,0 мм робоча поверхня виконана з пластичної маси. Поставлена задача вирішує пристрій, що складається з правого півкруга - 1, лівого півкруга 2, що кріпляться до ручки з віссю, яка вільно повертається навколо своєї осі та коливається вправо і вліво в каналі ручки, секторного механізму відрізування товщини аутодермотрансплантата діапазоном від 0,1 мм до 1,0 мм - 5, технологічного фіксатора у вигляді паралелепіпеда з півциліндричною виїмкою по довжині-4, лівої штанги з дуговою ручкою - 6, ножетримача з плоским ножем -7, правої штанги - 8, знімних вертикальних ножів - 9, вертикальні ножі - 10, фіксовані на планці - 11, лівий кінець з розширенням у вигляді півкруга з отвором - 12, правий кінець з розширенням у вигляді півкруга з отвором – 13, які фіксуються до лівої та правої штанг гвинтами таким чином, щоб ріжучі краї вертикальних ножів розсікали дерму на глибину 0,3 мм від епідермісу, рельєфна технологічна пластина з робочою поверхнею - 18, внутрішня поверхня технологічної пластини - 17, задній фіксатор технологічної пластини 16, ліва фіксуюча клема - 15, передній фіксатор технологічної пластини - 14, права фіксуюча клема - 19, рельєфна технологічна пластина фіксується на півкруглі частини правого півкруга 1, лівого півкруга - 2, заднім фіксатором технологічної пластини - 16, лівою фіксуючою клемою 15, переднім фіксатором технологічної пластини -14, правою фіксуючою клемою - 19 утворюючи півциліндр, робоча поверхня - 20, рельєф робочої поверхні технологічної пластини містить основу - 21, циліндричні виступи діаметром 1,0 мм - 22, робоча поверхня виконана з пластичної маси. Дерматом працює наступним чином: проводять монтаж стерильного дерматома. Після відповідної обробки донорської ділянки шкіри та її висихання наносять тонкий шар дерматомного клею, вичікують 1 хв., секторним механізмом встановлюють товщину відрізування аутодермотрансплантата - 5, ведучим краєм, робочою поверхнею встановлюють на донорську ділянку шкіри і натискають, при цьому проходить приклеювання епідермальної частини донорської ділянки шкіри - 23 (зріз А-А1), до гладкої частини рельєфної поверхні технологічної пластини - 20, основа технологічної пластини - 21, лінія відрізування аутодермотрансплантата -24, повертаючи та проводячи коливальні ріжучі рухи плоским ножем проходить відрізування аутодермотрансплантата, рана донорської ділянки - 25, продовжуючи повертання дерматома циліндричні виступи робочої поверхні -22 (зріз Б-Б1), що на основі пластини - 21, деформують донорську шкіру, переносячи епідерміс в глибину дерми - 25, фіксується шаром дерматомного клею -26, до рельєфної частини поверхні технологічної пластини - 20, основа технологічної пластини - 21, лінія відрізання аутодермотрансплантата 1 UA 93819 U 5 10 15 20 25 30 35 40 45 50 55 разом з циліндричними виступами - 24. Притискуючи та повертаючи дерматом ручкою одночасно, проводять ріжучі рухи плоского ножа і відрізають аутодермотрансплантат. Після висікання аутодермотрансплантата видаляють плоский ніж з рамки ножетримача та фіксують до лівої та правої штанг земні вертикальні ножі - 9, встановлюють технологічний фіксатор у вигляді паралелепіпеда з півциліндричною виїмкою по довжині - 4 на вісь зі сторони секторного механізму, який блокує коливальні рухи в каналі ручки та залишає рухи навколо своєї осі, дуговою ручкою лівої штанги - 6 проводяь розсічення дермальної частини аутодермотрансплантата шляхом проведення рухів навколо осі, при цьому проходить розсічення дерми вертикальними ножами. Після відрізання і розсічення аутодермотрансплантата проводять відділення останнього від робочої поверхні технологічної пластини та накладають на гранулюючу ранову поверхню. Отриманий розсічений епідермотранслокалізаційний аутодермотрансплантат містить епідермальну частину донорської ділянки шкіри -23, розсічену дерму аутодермотрансплантата 27, дренажні отвори аутодермотрансплантат - 28. Донорська рана містить епідермальні острівці - 29, дермальна рана -30, шкіра навколо донорської рани-31, дермальний шар шкіри-32. На Фіг. 1. Дерматом, загальний вид. На Фіг. 2. Ніж з вертикальними ножами (вид А - А1). На Фіг. 3. Рельєфна технологічна пластина. На Фіг. 4. Рельєф робочої поверхні технологічної пластини. На Фіг. 5. Фіксація донорської ділянки шкіри (зріз А-А1). На Фіг. 6. Деформація донорської ділянки шкіри (зріз Б-Б1). На Фіг. 7. Розсічений аутодермотрансплантат (зріз А-А1). На Фіг. 8. Розсічений аутодермотрансплантат (зріз Б-Бі). На Фіг. 9. Розсічений епідермотранслокалізаційний аутодермотрансплантат. На Фіг. 10. Донорська рана після зрізування аутодермотрансплантата. На Фіг. 11. Притискання дерматома рельєфною поверхнею до шкіри. На Фіг. 12. Процес притискання та повертання дерматома ручкою одночасно. На Фіг. 13. Відрізання аутодермотрансплантата. На Фіг. 14. Розсічення дерми аутодермотрансплантата. Фіг. 1. Правий півкруг - 1, лівий півкруг - 2, вісь в каналі ручки-3, технологічний фіксатор - 4, секторний механізм - 5, лівої штанги 5, ручка з лівою штангою - 6, ножетримач з плоским ножем - 7, права штанга - 8, знімні вертикальні ножі - 9. Фіг. 2. Вертикальні ножі - 10, планка - 11, лівий кінець з розширенням у вигляді півкруга з отвором -12, правий кінець з розширенням у вигляді півкруга з отвором - 13. Фіг. 3. Передній фіксатор технологічної пластини - 14, ліва фіксуюча клема - 15, задній фіксатор технологічної пластини - 16, внутрішня поверхня технологічної пластини - 17, робоча поверхня технологічної пластини - 18, права фіксуюча клема - 19. Фіг. 4. Робоча поверхня технологічної пластини - 20, основу технологічної пластини-21, циліндричні виступи технологічної пластини - 22, Фіг. 5. Зріз А-А1, гладка частина поверхні технологічної пластини - 20, основа технологічної пластини - 21, епідермальна частина донорської ділянки шкіри - 23, лінія відрізування аутодермотрансплантата - 24, ранова частина донорської ділянки - 25, шар дерматомного клею - 26. Фіг. 6. Зріз Б-Б1, гладка частина поверхні технологічної пластини - 20, основа технологічної пластини - 21, циліндричні виступи робочої поверхні технологічної пластини -22, епідермальна частина донорської ділянки шкіри - 23, лінія відрізування аутодермотрансплантата - 24, ранова частина донорської ділянки - 25, шар дерматомного клею - 26. Фіг. 7. Зріз А-А1, гладка частини поверхні технологічної пластини - 20, основа технологічної пластини - 21, епідермальна частина донорської ділянки шкіри - 23, лінія відрізування аутодермотрансплантата - 24, шар дерматомного клею - 26, розсічена дерма аутодермотрансплантата - 27. Фіг. 8. Зріз Б-Б1, гладка частини поверхні технологічної пластини - 20, основа технологічної пластини - 21, циліндричні виступи робочої поверхні технологічної пластини -22, епідермальна частина донорської ділянки шкіри - 23, лінія відрізування аутодермотрансплантата - 24, ранова частина донорської ділянки - 25, шар дерматомного клею - 26, розсічена дерма аутодермотрансплантата - 27. Фіг. 9. Епідермальна частина донорської ділянки шкіри - 23, розсічена дерма аутодермотрансплантата - 27, дренажні отвори аутодермотрансплантата - 28. 2 UA 93819 U 5 Фіг. 10. Епідермальні острівці - 29, дермальна рана - 30, шкіра навколо донорської рани - 31, дермальний шар шкіри - 32. Отриманий епідермотранслокалізаційни аутодермотрансплантат має збільшену площу змикання аутодермотрансплантата з гранулюючою раною і тим самим знижує термін приживлення аутодермотрансплантата, зменшується рефракція останнього. Джерела інформації:: 1. Коптюх В.В. Патент корисної моделі № 73868, 10. 10. 2012р. Бюл.№19. "Дерматом з секторним механізмом для зрізування гладкого, епідермотранслокалізаційного аутодермотрансплантата." 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Дерматом з мультиножами, що складається з правого півкруга, лівого півкруга, що кріпляться до лівої і правої сторін ручки з каналом та віссю, яка вільно повертається навколо своєї осі та може здійснювати коливальні рухи в сторони по каналу ручки, лівої штанги з дуговою ручкою, правої штанги, земної рельєфної технологічної пластини з робочою поверхнею, що фіксується нерухомо на півкругах, утворюючи півциліндр, ножетримача з плоским ножем, який фіксований до лівої та правої штанг, і віссю, створюючи умовну рамку, просвіт між робочою поверхнею півциліндра і ножем регулюється механізмом з сектором, діапазон від 0,1 мм до 1,0 мм, рельєф робочої поверхні технологічної пластини має основу і циліндричні виступи діаметром 1,0 мм, робоча поверхня виконана з пластичної маси, який відрізняється тим, що до лівої штанги з дуговою ручкою, до правої штанги зафіксовані знімні вертикальні ножі і технологічний фіксатор, що блокує коливальні умовної рамки. 3 UA 93819 U 4 UA 93819 U 5 UA 93819 U 6 UA 93819 U 7 UA 93819 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
