Пристрій для формування хвилеподібного профілю
Номер патенту: 82733
Опубліковано: 12.05.2008
Автори: Гриншпун Вадим Федорович, Тихонов Олександр Анатолійович, Яцуба Алім Іванович, Дюжник Сергій Федорович, Клоцман Юхим Якович
Формула / Реферат
1. Пристрій для формування хвилеподібного профілю, що включає робочий орган, його привід, привід поступального руху заготовки, який відрізняється тим, що робочий орган пристрою виконаний у вигляді двох пакетів, кожний з яких містить установлені на привідному валу зірочки, висоту зубів яких визначено з умови:
,
де
- висота зуба;
- висота профілю виробу;
- товщина листа заготовки;
- величина зазору між зірочками, що враховує пружинення металу, яка перебуває в межах
, де
- допуск на товщину заготовки.
2. Пристрій за п. 1, який відрізняється тим, що кількість зубів зірочки визначається її кроком, рівним періоду хвилі профілю виробу.
3. Пристрій за п. 1, який відрізняється тим, що зірочки встановлено на привідних валах із можливістю їхнього переміщення в осьовому напрямку.
4. Пристрій за п. 1, який відрізняється тим, що зірочки мають можливість фіксуватися на привідних валах від переміщень в осьовому напрямку настановними гвинтами на ширину заготовки.
Текст

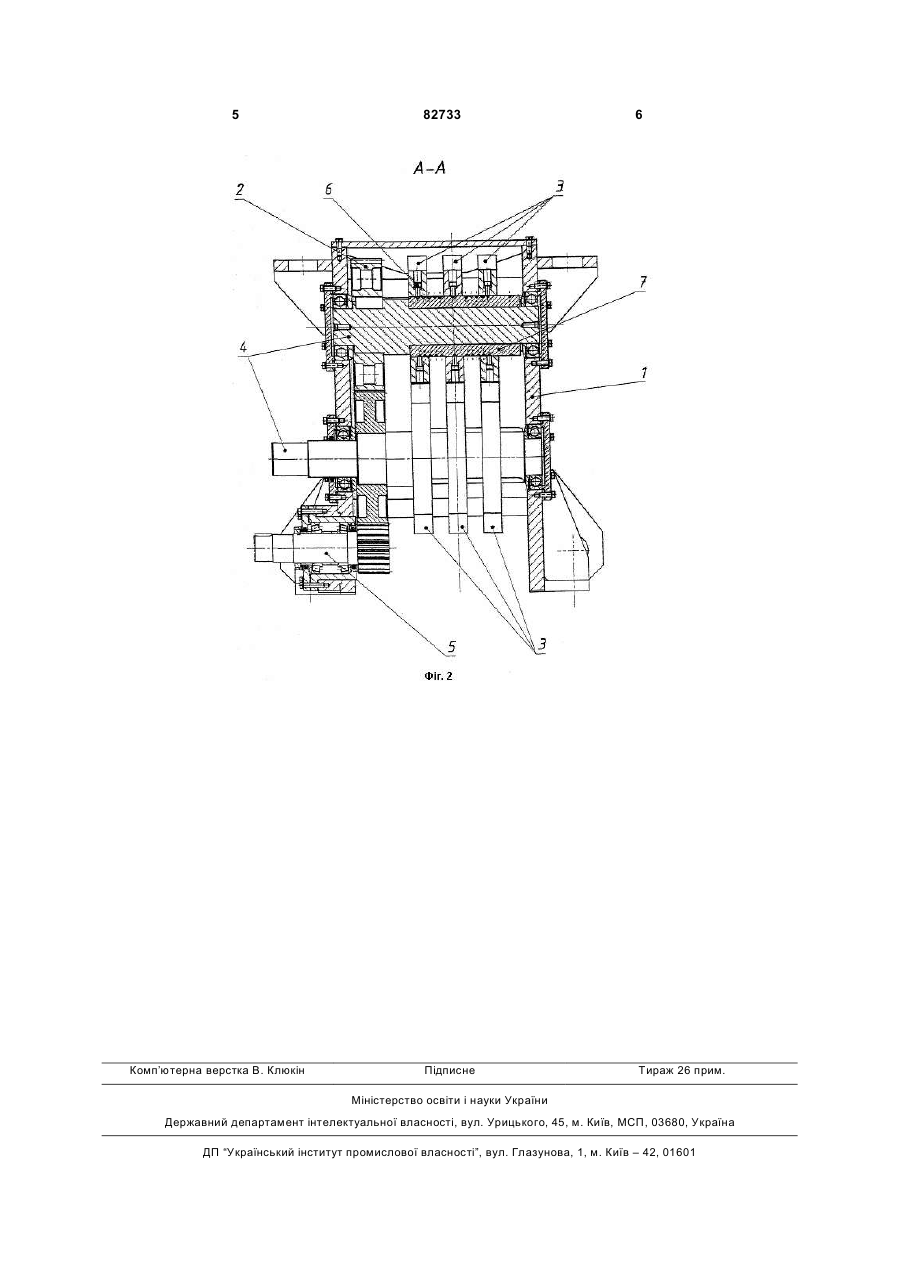

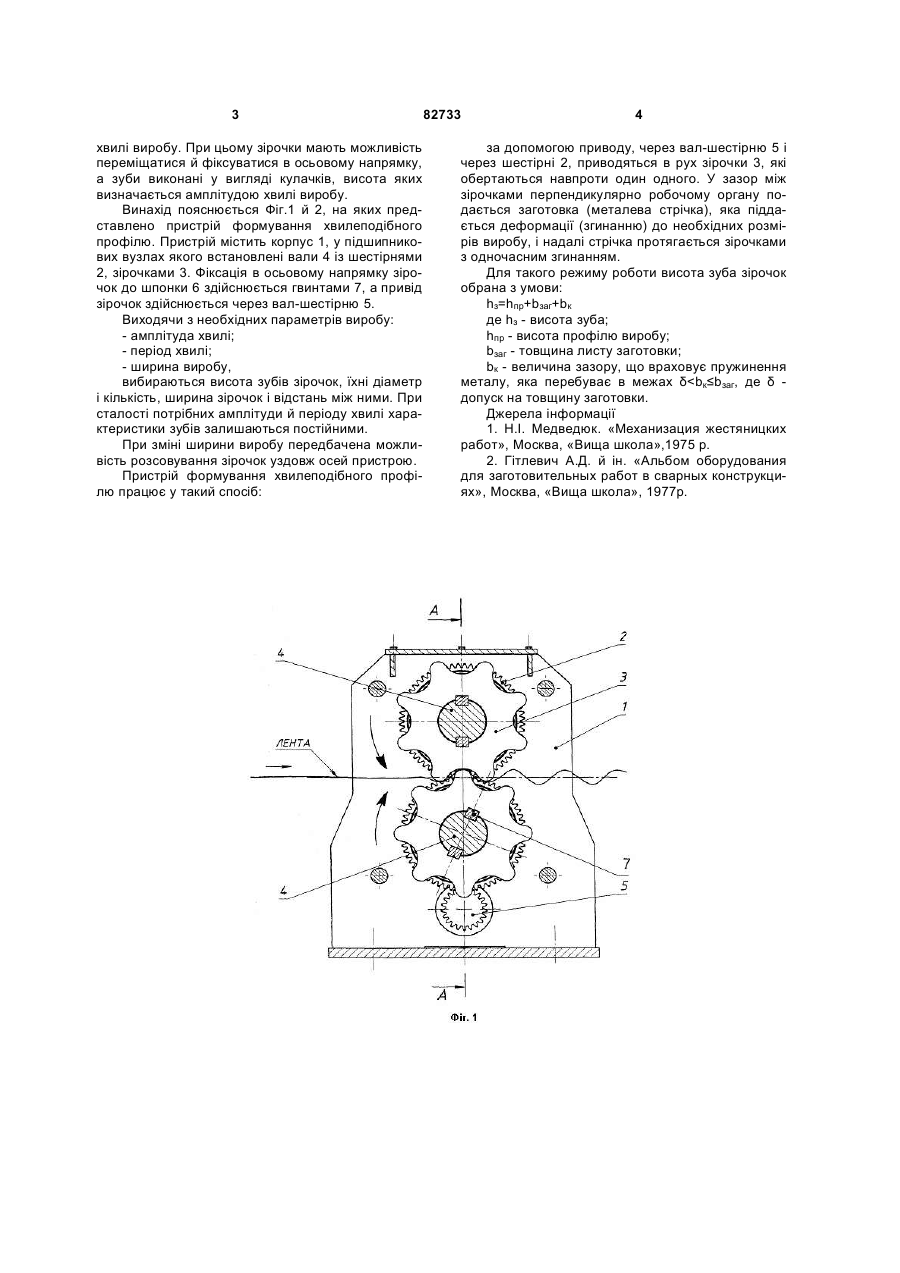

1. Пристрій для формування хвилеподібного профілю, що включає робочий орган, його привід, привід поступального руху заготовки, який відрізняється тим, що робочий орган пристрою виконаний у вигляді двох пакетів, кожний з яких містить 2 (19) 1 3 хвилі виробу. При цьому зірочки мають можливість переміщатися й фіксуватися в осьовому напрямку, а зуби виконані у вигляді кулачків, висота яких визначається амплітудою хвилі виробу. Винахід пояснюється Фіг.1 й 2, на яких представлено пристрій формування хвилеподібного профілю. Пристрій містить корпус 1, у підшипникових вузлах якого встановлені вали 4 із шестірнями 2, зірочками 3. Фіксація в осьовому напрямку зірочок до шпонки 6 здійснюється гвинтами 7, а привід зірочок здійснюється через вал-шестірню 5. Виходячи з необхідних параметрів виробу: - амплітуда хвилі; - період хвилі; - ширина виробу, вибираються висота зубів зірочок, їхні діаметр і кількість, ширина зірочок і відстань між ними. При сталості потрібних амплітуди й періоду хвилі характеристики зубів залишаються постійними. При зміні ширини виробу передбачена можливість розсовування зірочок уздовж осей пристрою. Пристрій формування хвилеподібного профілю працює у такий спосіб: 82733 4 за допомогою приводу, через вал-шестірню 5 і через шестірні 2, приводяться в рух зірочки 3, які обертаються навпроти один одного. У зазор між зірочками перпендикулярно робочому органу подається заготовка (металева стрічка), яка піддається деформації (згинанню) до необхідних розмірів виробу, і надалі стрічка протягається зірочками з одночасним згинанням. Для такого режиму роботи висота зуба зірочок обрана з умови: hз=hпр+bзаг+bк де hз - висота зуба; hпр - висота профілю виробу; bзаг - товщина листу заготовки; bк - величина зазору, що враховує пружинення металу, яка перебуває в межах δ
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for shaping of undulating profile
Автори англійськоюKlotsman Yukhym Yakovych, Hrinshpun Vadym Fedorovych, Diuzhnyk Serhii Fedorovych, Yatsuba Alim Ivanovych, Tykhonov Oleksandr Anatoliiovych
Назва патенту російськоюУстройство для формования волнообразного профиля
Автори російськоюКлоцман Ефим Яковлевич, Гриншпун Вадим Федорович, Дюжник Сергей Федорович, Яцуба Алим Иванович, Тихонов Александр Анатольевич
МПК / Мітки
МПК: B21D 13/00, B21D 3/00
Мітки: пристрій, формування, профілю, хвилеподібного
