Удосконалений замок із клямками з наконечниками еліптичної форми
Формула / Реферат

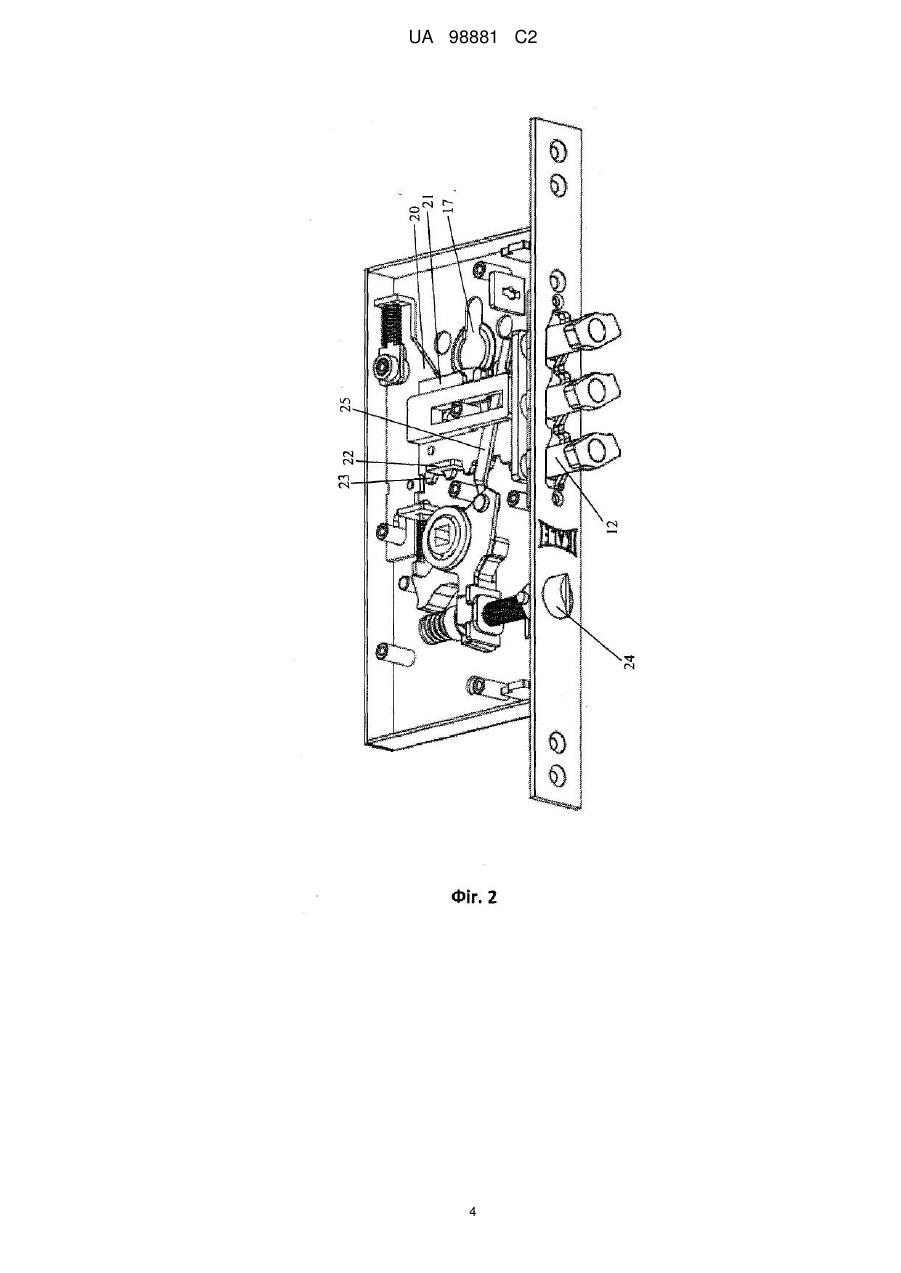

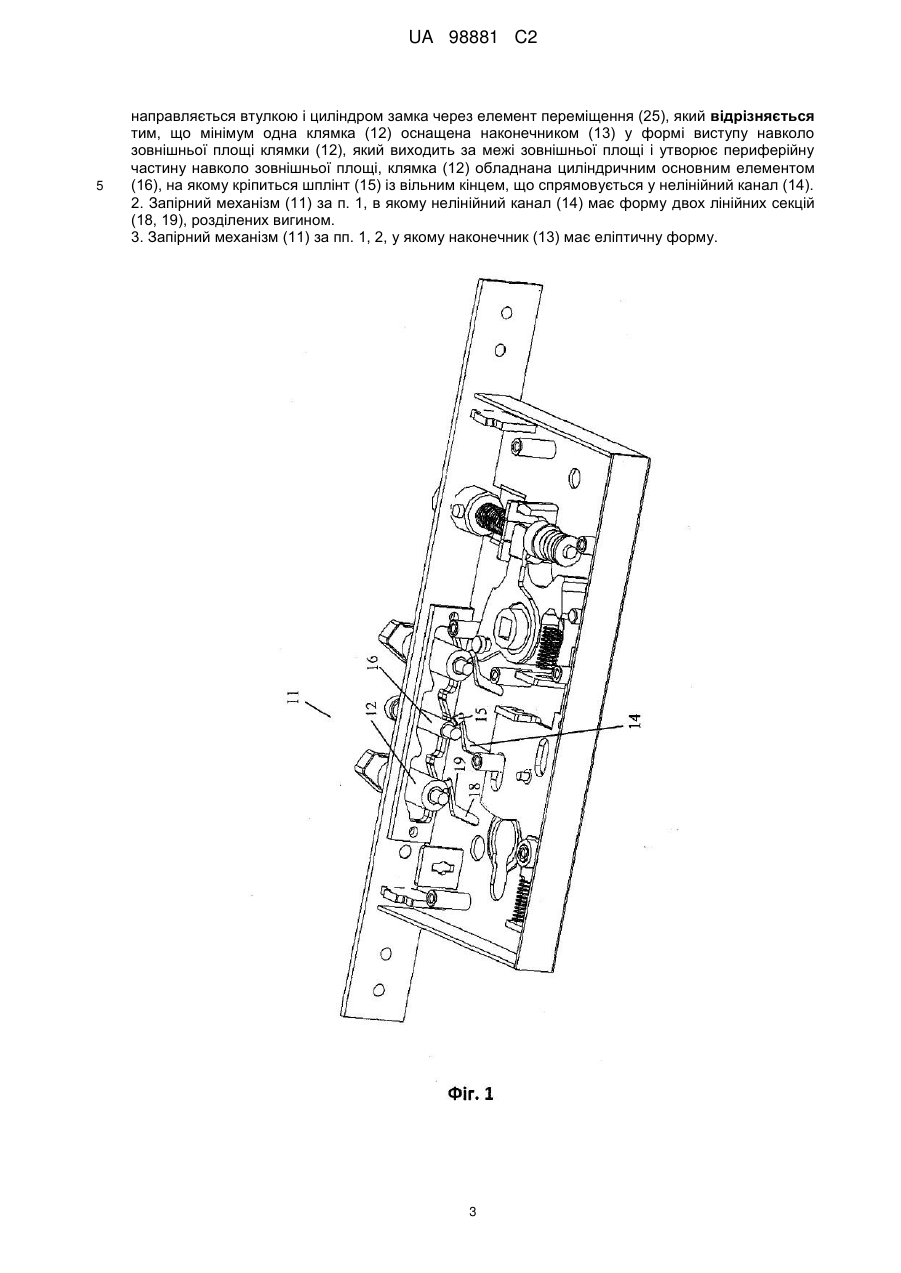

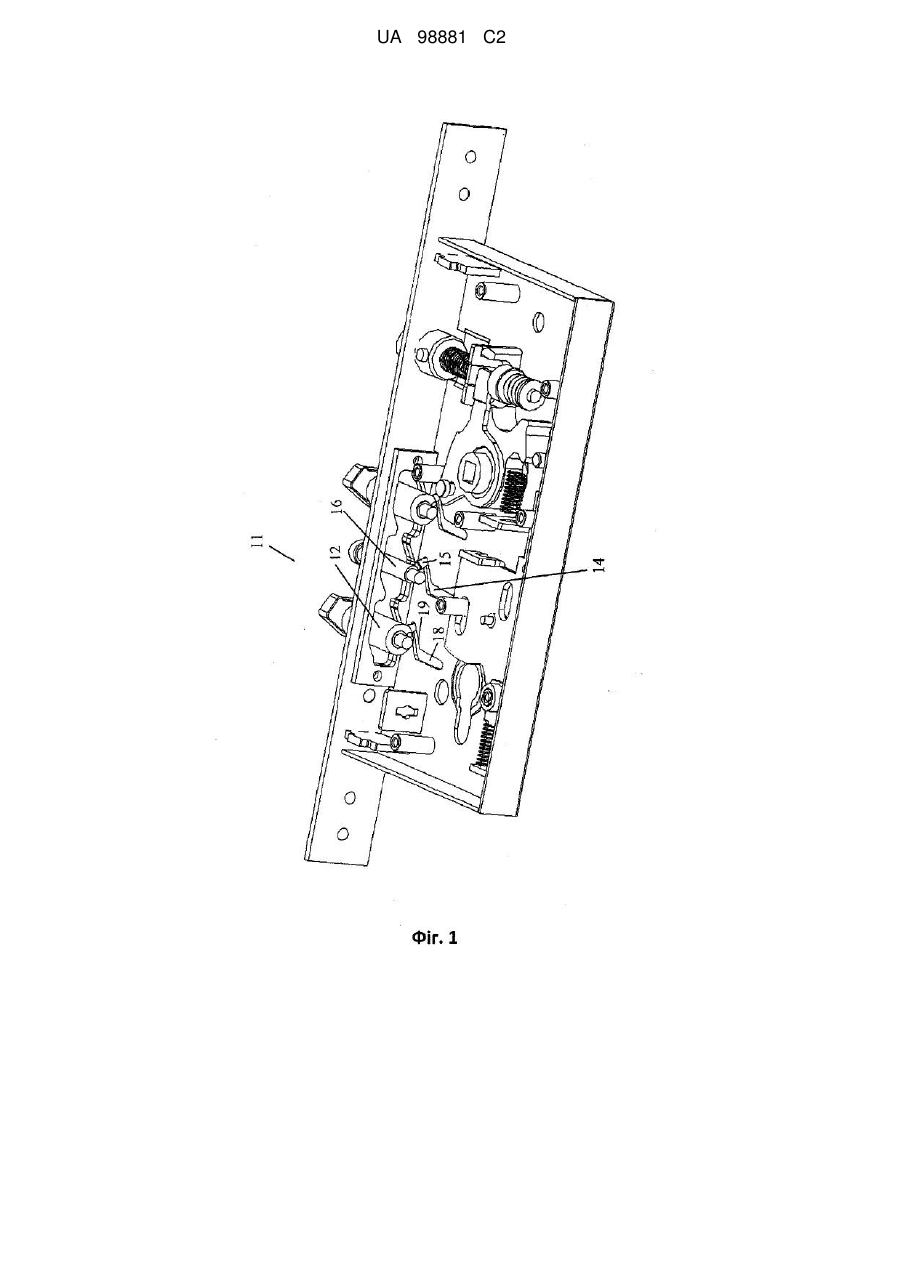

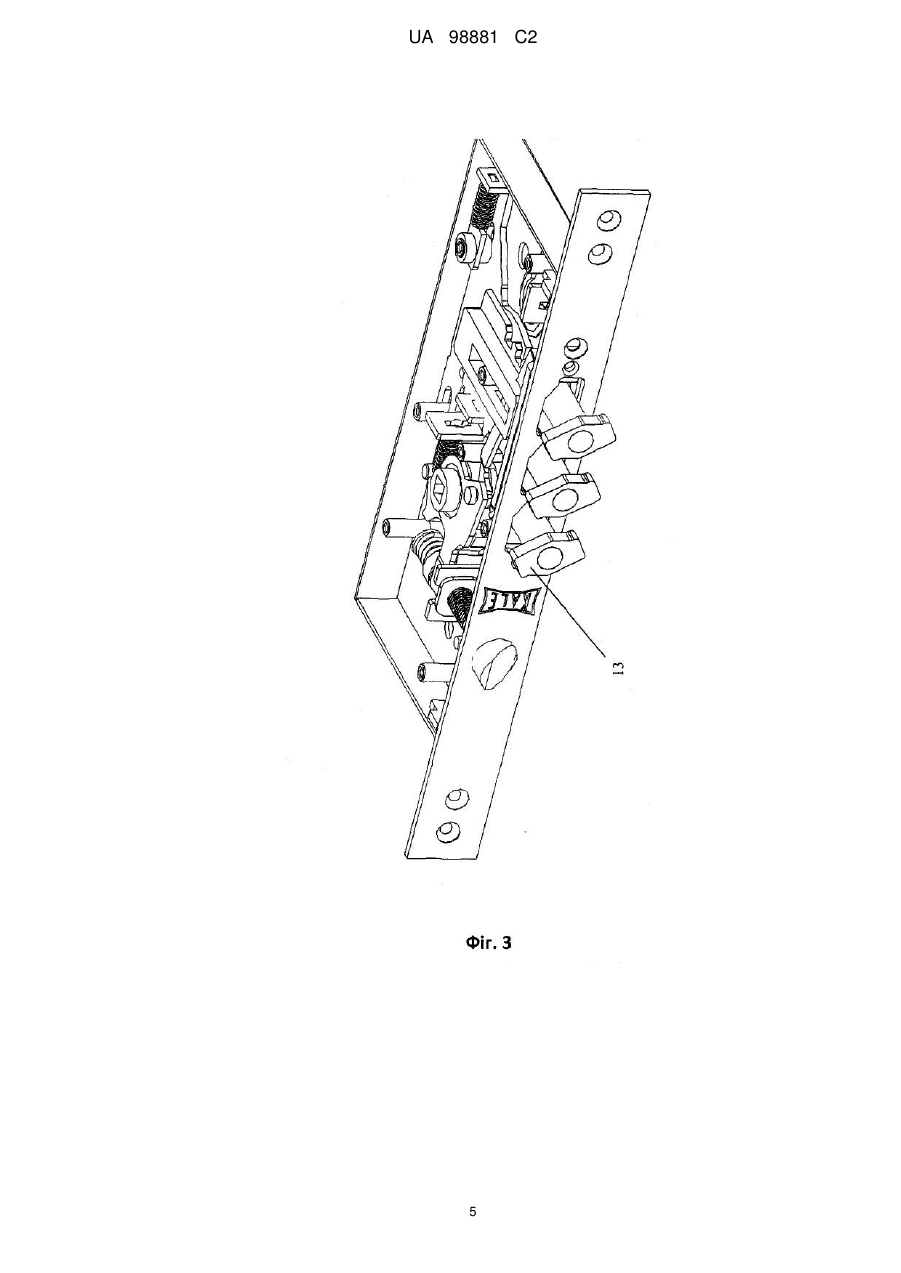

1. Запірний механізм (11) для зачинення дверей, який має мінімум одну клямку (12), налаштований для лінійного руху й обертання навколо власної осі для з'єднання з прорізом у панелі замка на дверній рамі, привідний механізм для просування цих клямок (12) в напрямку зачинення й відчинення, циліндр замка, який направляє цей привідний механізм, засув (24), що направляється втулкою і циліндром замка через елемент переміщення (25), який відрізняється тим, що мінімум одна клямка (12) оснащена наконечником (13) у формі виступу навколо зовнішньої площі клямки (12), який виходить за межі зовнішньої площі і утворює периферійну частину навколо зовнішньої площі, клямка (12) обладнана циліндричним основним елементом (16), на якому кріпиться шплінт (15) із вільним кінцем, що спрямовується у нелінійний канал (14).
2. Запірний механізм (11) за п. 1, в якому нелінійний канал (14) має форму двох лінійних секцій (18, 19), розділених вигином.
3. Запірний механізм (11) за пп. 1, 2, у якому наконечник (13) має еліптичну форму.
Текст

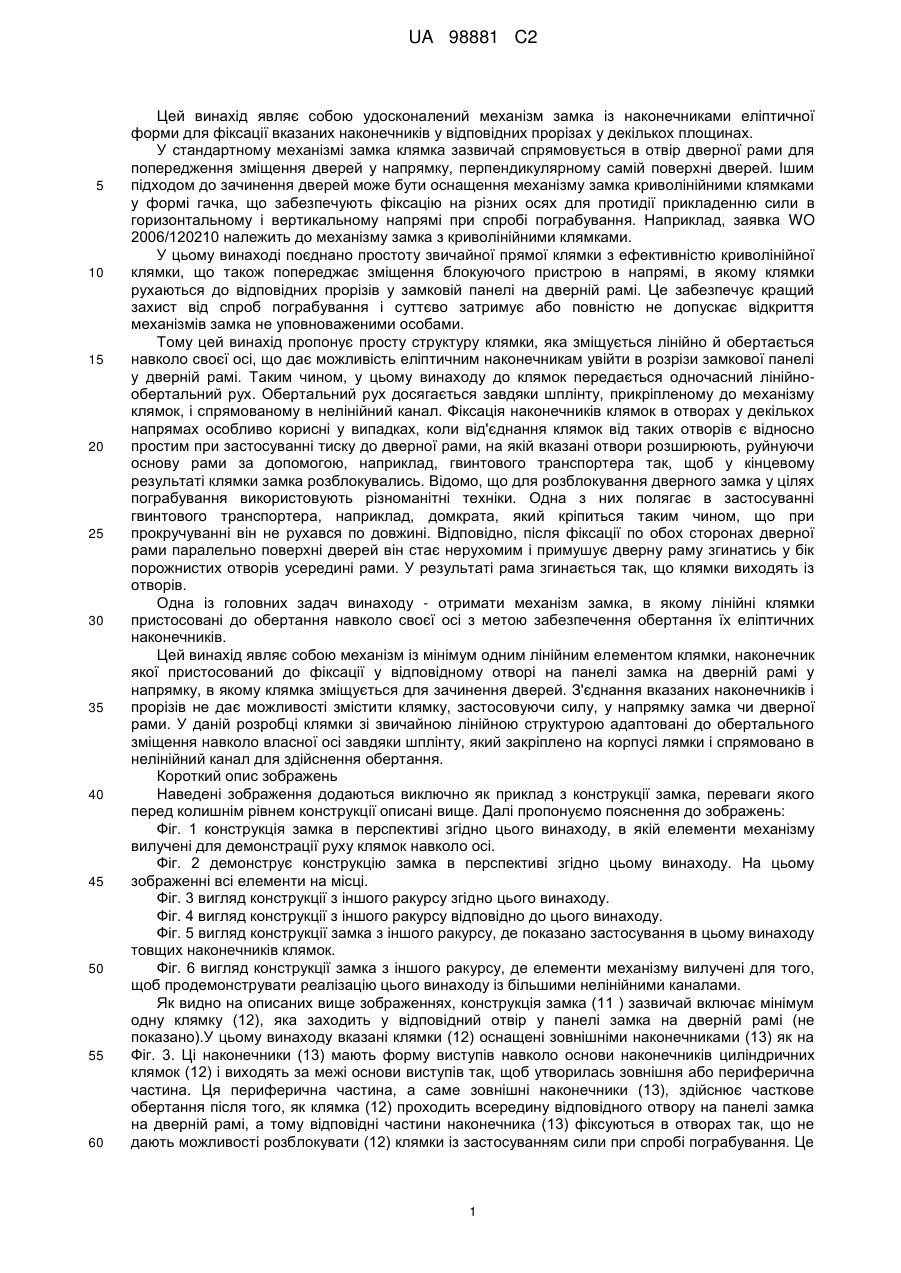

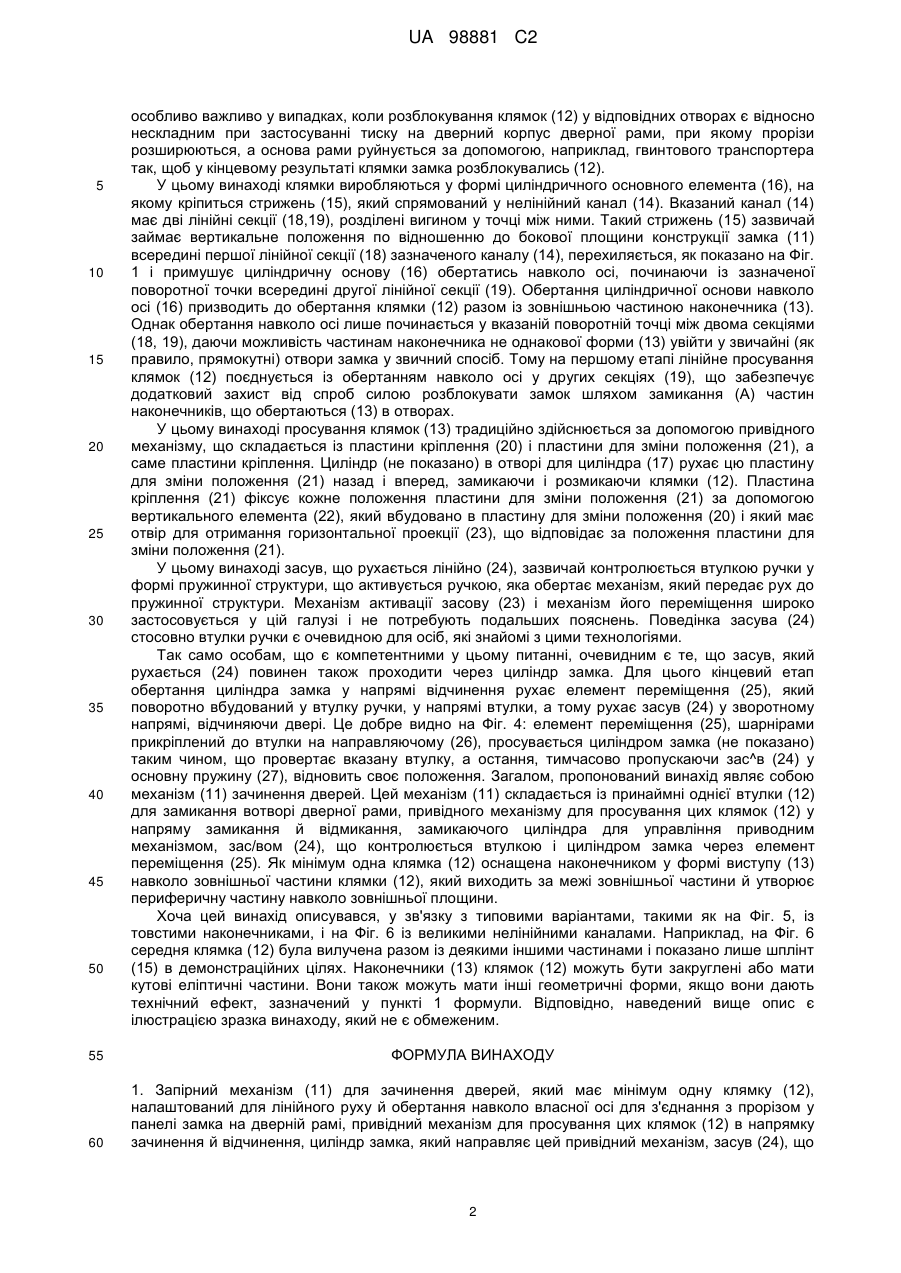

Реферат: Цей винахід пропонує запірний механізм із мінімум одним лінійним елементом клямки з наконечником для з'єднання з прорізом на відповідній панелі замка у дверній рамі у напрямі відчинення дверей. Блокування наконечників у отворах не дає можливості рухати клямку із застосуванням сили у напряму конструкції замка або дверної рами. Клямки зі звичайною лінійною структурою у цій розробці налаштовані так, що можуть обертатись навколо власної осі завдяки шплінту, який кріпиться на корпусі клямки і спрямовується до нелінійного каналу, забезпечуючи обертання. UA 98881 C2 (12) UA 98881 C2 UA 98881 C2 5 10 15 20 25 30 35 40 45 50 55 60 Цей винахід являє собою удосконалений механізм замка із наконечниками еліптичної форми для фіксації вказаних наконечників у відповідних прорізах у декількох площинах. У стандартному механізмі замка клямка зазвичай спрямовується в отвір дверної рами для попередження зміщення дверей у напрямку, перпендикулярному самій поверхні дверей. Ішим підходом до зачинення дверей може бути оснащення механізму замка криволінійними клямками у формі гачка, що забезпечують фіксацію на різних осях для протидії прикладенню сили в горизонтальному і вертикальному напрямі при спробі пограбування. Наприклад, заявка WO 2006/120210 належить до механізму замка з криволінійними клямками. У цьому винаході поєднано простоту звичайної прямої клямки з ефективністю криволінійної клямки, що також попереджає зміщення блокуючого пристрою в напрямі, в якому клямки рухаються до відповідних прорізів у замковій панелі на дверній рамі. Це забезпечує кращий захист від спроб пограбування і суттєво затримує або повністю не допускає відкриття механізмів замка не уповноваженими особами. Тому цей винахід пропонує просту структуру клямки, яка зміщується лінійно й обертається навколо своєї осі, що дає можливість еліптичним наконечникам увійти в розрізи замкової панелі у дверній рамі. Таким чином, у цьому винаходу до клямок передається одночасний лінійнообертальний рух. Обертальний рух досягається завдяки шплінту, прикріпленому до механізму клямок, і спрямованому в нелінійний канал. Фіксація наконечників клямок в отворах у декількох напрямах особливо корисні у випадках, коли від'єднання клямок від таких отворів є відносно простим при застосуванні тиску до дверної рами, на якій вказані отвори розширюють, руйнуючи основу рами за допомогою, наприклад, гвинтового транспортера так, щоб у кінцевому результаті клямки замка розблокувались. Відомо, що для розблокування дверного замка у цілях пограбування використовують різноманітні техніки. Одна з них полягає в застосуванні гвинтового транспортера, наприклад, домкрата, який кріпиться таким чином, що при прокручуванні він не рухався по довжині. Відповідно, після фіксації по обох сторонах дверної рами паралельно поверхні дверей він стає нерухомим і примушує дверну раму згинатись у бік порожнистих отворів усередині рами. У результаті рама згинається так, що клямки виходять із отворів. Одна із головних задач винаходу - отримати механізм замка, в якому лінійні клямки пристосовані до обертання навколо своєї осі з метою забезпечення обертання їх еліптичних наконечників. Цей винахід являє собою механізм із мінімум одним лінійним елементом клямки, наконечник якої пристосований до фіксації у відповідному отворі на панелі замка на дверній рамі у напрямку, в якому клямка зміщується для зачинення дверей. З'єднання вказаних наконечників і прорізів не дає можливості змістити клямку, застосовуючи силу, у напрямку замка чи дверної рами. У даній розробці клямки зі звичайною лінійною структурою адаптовані до обертального зміщення навколо власної осі завдяки шплінту, який закріплено на корпусі лямки і спрямовано в нелінійний канал для здійснення обертання. Короткий опис зображень Наведені зображення додаються виключно як приклад з конструкції замка, переваги якого перед колишнім рівнем конструкції описані вище. Далі пропонуємо пояснення до зображень: Фіг. 1 конструкція замка в перспективі згідно цього винаходу, в якій елементи механізму вилучені для демонстрації руху клямок навколо осі. Фіг. 2 демонструє конструкцію замка в перспективі згідно цьому винаходу. На цьому зображенні всі елементи на місці. Фіг. 3 вигляд конструкції з іншого ракурсу згідно цього винаходу. Фіг. 4 вигляд конструкції з іншого ракурсу відповідно до цього винаходу. Фіг. 5 вигляд конструкції замка з іншого ракурсу, де показано застосування в цьому винаходу товщих наконечників клямок. Фіг. 6 вигляд конструкції замка з іншого ракурсу, де елементи механізму вилучені для того, щоб продемонструвати реалізацію цього винаходу із більшими нелінійними каналами. Як видно на описаних вище зображеннях, конструкція замка (11 ) зазвичай включає мінімум одну клямку (12), яка заходить у відповідний отвір у панелі замка на дверній рамі (не показано).У цьому винаходу вказані клямки (12) оснащені зовнішніми наконечниками (13) як на Фіг. 3. Ці наконечники (13) мають форму виступів навколо основи наконечників циліндричних клямок (12) і виходять за межі основи виступів так, щоб утворилась зовнішня або периферична частина. Ця периферична частина, а саме зовнішні наконечники (13), здійснює часткове обертання після того, як клямка (12) проходить всередину відповідного отвору на панелі замка на дверній рамі, а тому відповідні частини наконечника (13) фіксуються в отворах так, що не дають можливості розблокувати (12) клямки із застосуванням сили при спробі пограбування. Це 1 UA 98881 C2 5 10 15 20 25 30 35 40 45 50 особливо важливо у випадках, коли розблокування клямок (12) у відповідних отворах є відносно нескладним при застосуванні тиску на дверний корпус дверної рами, при якому прорізи розширюються, а основа рами руйнується за допомогою, наприклад, гвинтового транспортера так, щоб у кінцевому результаті клямки замка розблокувались (12). У цьому винаході клямки виробляються у формі циліндричного основного елемента (16), на якому кріпиться стрижень (15), який спрямований у нелінійний канал (14). Вказаний канал (14) має дві лінійні секції (18,19), розділені вигином у точці між ними. Такий стрижень (15) зазвичай займає вертикальне положення по відношенню до бокової площини конструкції замка (11) всередині першої лінійної секції (18) зазначеного каналу (14), перехиляється, як показано на Фіг. 1 і примушує циліндричну основу (16) обертатись навколо осі, починаючи із зазначеної поворотної точки всередині другої лінійної секції (19). Обертання циліндричної основи навколо осі (16) призводить до обертання клямки (12) разом із зовнішньою частиною наконечника (13). Однак обертання навколо осі лише починається у вказаній поворотній точці між двома секціями (18, 19), даючи можливість частинам наконечника не однакової форми (13) увійти у звичайні (як правило, прямокутні) отвори замка у звичний спосіб. Тому на першому етапі лінійне просування клямок (12) поєднується із обертанням навколо осі у других секціях (19), що забезпечує додатковий захист від спроб силою розблокувати замок шляхом замикання (А) частин наконечників, що обертаються (13) в отворах. У цьому винаході просування клямок (13) традиційно здійснюється за допомогою привідного механізму, що складається із пластини кріплення (20) і пластини для зміни положення (21), а саме пластини кріплення. Циліндр (не показано) в отворі для циліндра (17) рухає цю пластину для зміни положення (21) назад і вперед, замикаючи і розмикаючи клямки (12). Пластина кріплення (21) фіксує кожне положення пластини для зміни положення (21) за допомогою вертикального елемента (22), який вбудовано в пластину для зміни положення (20) і який має отвір для отримання горизонтальної проекції (23), що відповідає за положення пластини для зміни положення (21). У цьому винаході засув, що рухається лінійно (24), зазвичай контролюється втулкою ручки у формі пружинної структури, що активується ручкою, яка обертає механізм, який передає рух до пружинної структури. Механізм активації засову (23) і механізм його переміщення широко застосовується у цій галузі і не потребують подальших пояснень. Поведінка засува (24) стосовно втулки ручки є очевидною для осіб, які знайомі з цими технологіями. Так само особам, що є компетентними у цьому питанні, очевидним є те, що засув, який рухається (24) повинен також проходити через циліндр замка. Для цього кінцевий етап обертання циліндра замка у напрямі відчинення рухає елемент переміщення (25), який поворотно вбудований у втулку ручки, у напрямі втулки, а тому рухає засув (24) у зворотному напрямі, відчиняючи двері. Це добре видно на Фіг. 4: елемент переміщення (25), шарнірами прикріплений до втулки на направляючому (26), просувається циліндром замка (не показано) таким чином, що провертає вказану втулку, а остання, тимчасово пропускаючи зас^в (24) у основну пружину (27), відновить своє положення. Загалом, пропонований винахід являє собою механізм (11) зачинення дверей. Цей механізм (11) складається із принаймні однієї втулки (12) для замикання вотворі дверної рами, привідного механізму для просування цих клямок (12) у напряму замикання й відмикання, замикаючого циліндра для управління приводним механізмом, зас/вом (24), що контролюється втулкою і циліндром замка через елемент переміщення (25). Як мінімум одна клямка (12) оснащена наконечником у формі виступу (13) навколо зовнішньої частини клямки (12), який виходить за межі зовнішньої частини й утворює периферичну частину навколо зовнішньої площини. Хоча цей винахід описувався, у зв'язку з типовими варіантами, такими як на Фіг. 5, із товстими наконечниками, і на Фіг. 6 із великими нелінійними каналами. Наприклад, на Фіг. 6 середня клямка (12) була вилучена разом із деякими іншими частинами і показано лише шплінт (15) в демонстраційних цілях. Наконечники (13) клямок (12) можуть бути закруглені або мати кутові еліптичні частини. Вони також можуть мати інші геометричні форми, якщо вони дають технічний ефект, зазначений у пункті 1 формули. Відповідно, наведений вище опис є ілюстрацією зразка винаходу, який не є обмеженим. 55 ФОРМУЛА ВИНАХОДУ 60 1. Запірний механізм (11) для зачинення дверей, який має мінімум одну клямку (12), налаштований для лінійного руху й обертання навколо власної осі для з'єднання з прорізом у панелі замка на дверній рамі, привідний механізм для просування цих клямок (12) в напрямку зачинення й відчинення, циліндр замка, який направляє цей привідний механізм, засув (24), що 2 UA 98881 C2 5 направляється втулкою і циліндром замка через елемент переміщення (25), який відрізняється тим, що мінімум одна клямка (12) оснащена наконечником (13) у формі виступу навколо зовнішньої площі клямки (12), який виходить за межі зовнішньої площі і утворює периферійну частину навколо зовнішньої площі, клямка (12) обладнана циліндричним основним елементом (16), на якому кріпиться шплінт (15) із вільним кінцем, що спрямовується у нелінійний канал (14). 2. Запірний механізм (11) за п. 1, в якому нелінійний канал (14) має форму двох лінійних секцій (18, 19), розділених вигином. 3. Запірний механізм (11) за пп. 1, 2, у якому наконечник (13) має еліптичну форму. 3 UA 98881 C2 4 UA 98881 C2 5 UA 98881 C2 6 UA 98881 C2 7 UA 98881 C2 Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
ДивитисяДодаткова інформація
Назва патенту англійськоюImproved lock with latches having elliptical head portions
Автори англійськоюOzgen, Ergin
Назва патенту російськоюУсовершенствованный замок со щеколдами с наконечниками эллиптической формы
Автори російськоюОзген Эрджин
МПК / Мітки
МПК: E05B 15/00, E05B 63/00, E05B 59/00
Мітки: удосконалений, замок, клямками, форми, еліптичної, наконечниками
