Поліпшений дверний замок з гачкоподібним засувом

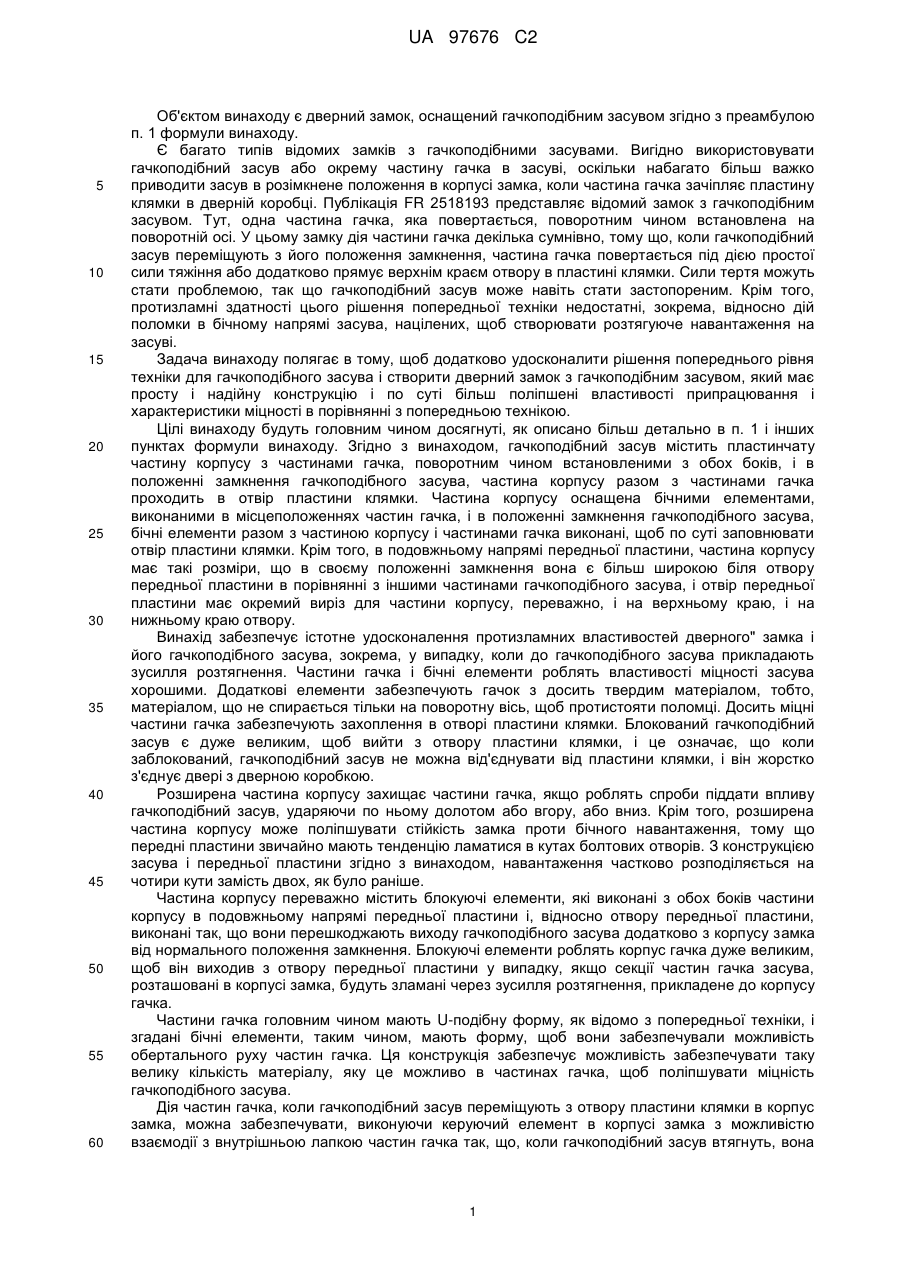

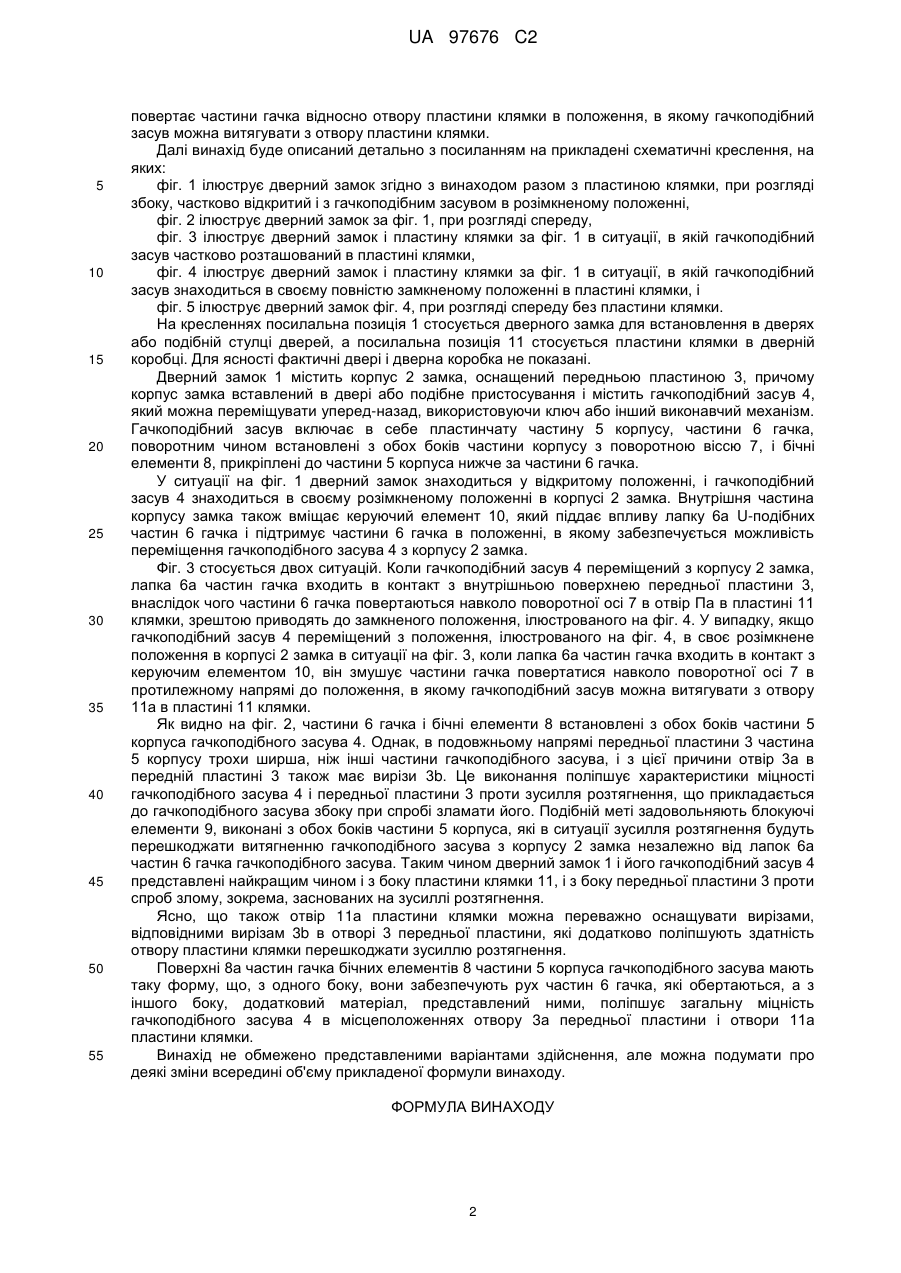

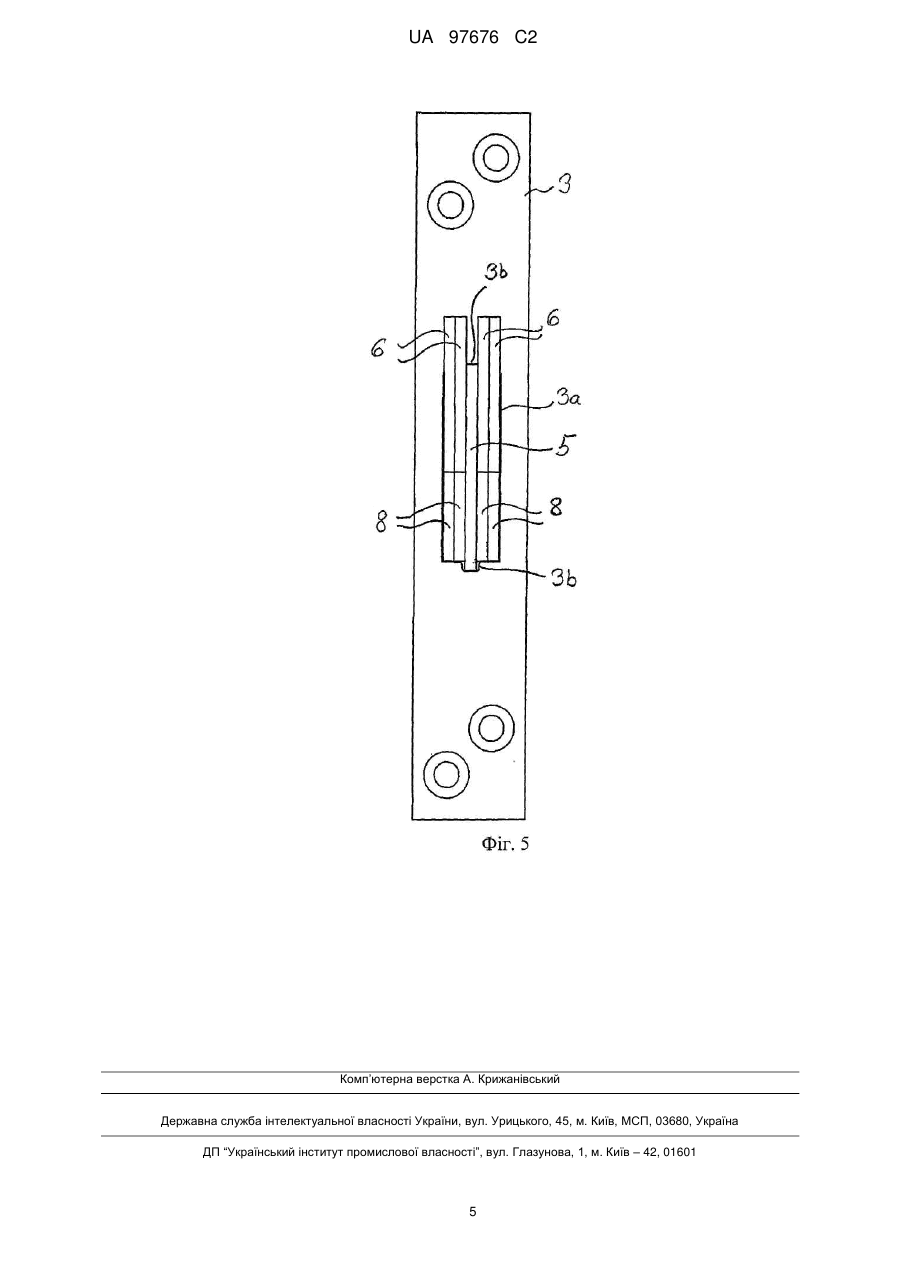

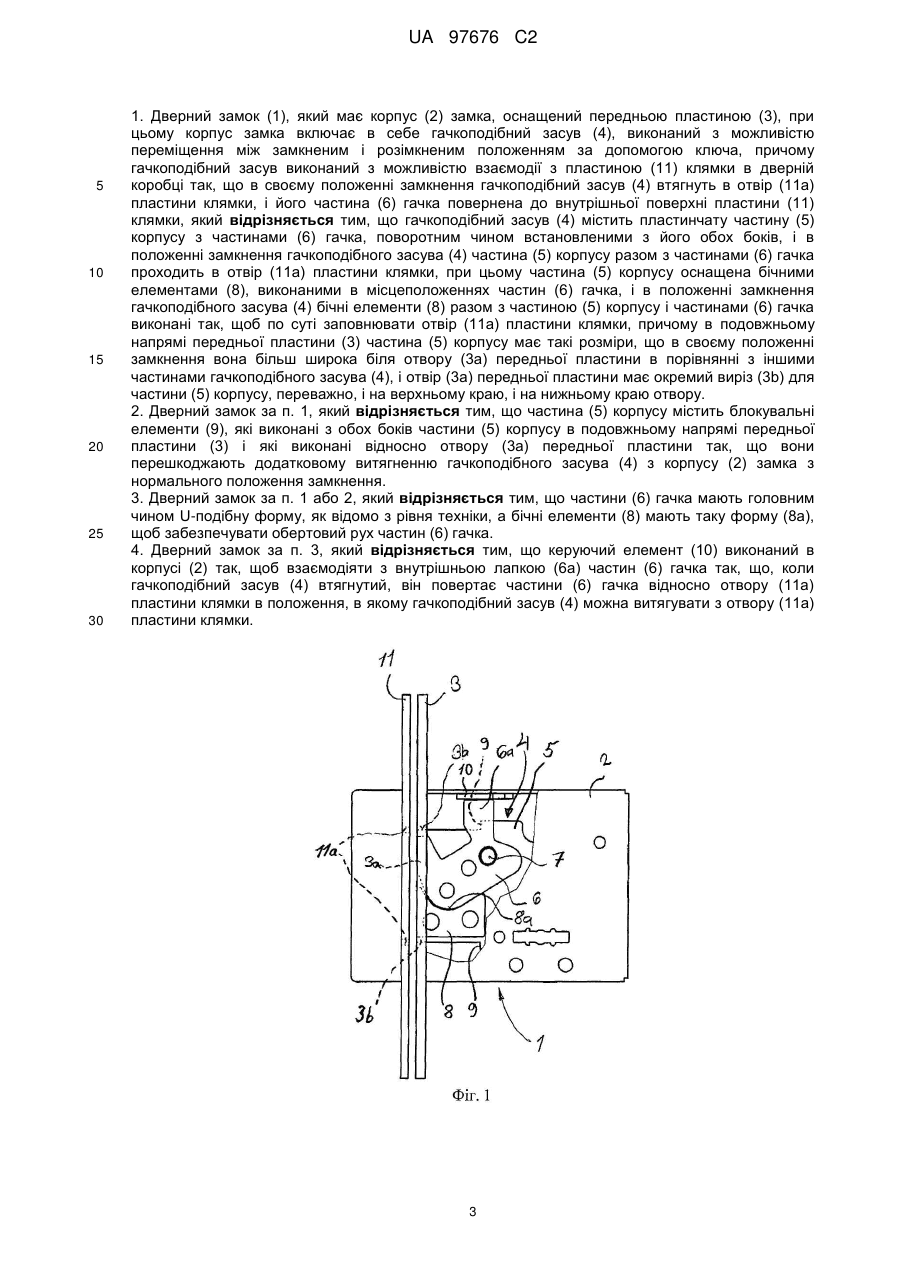

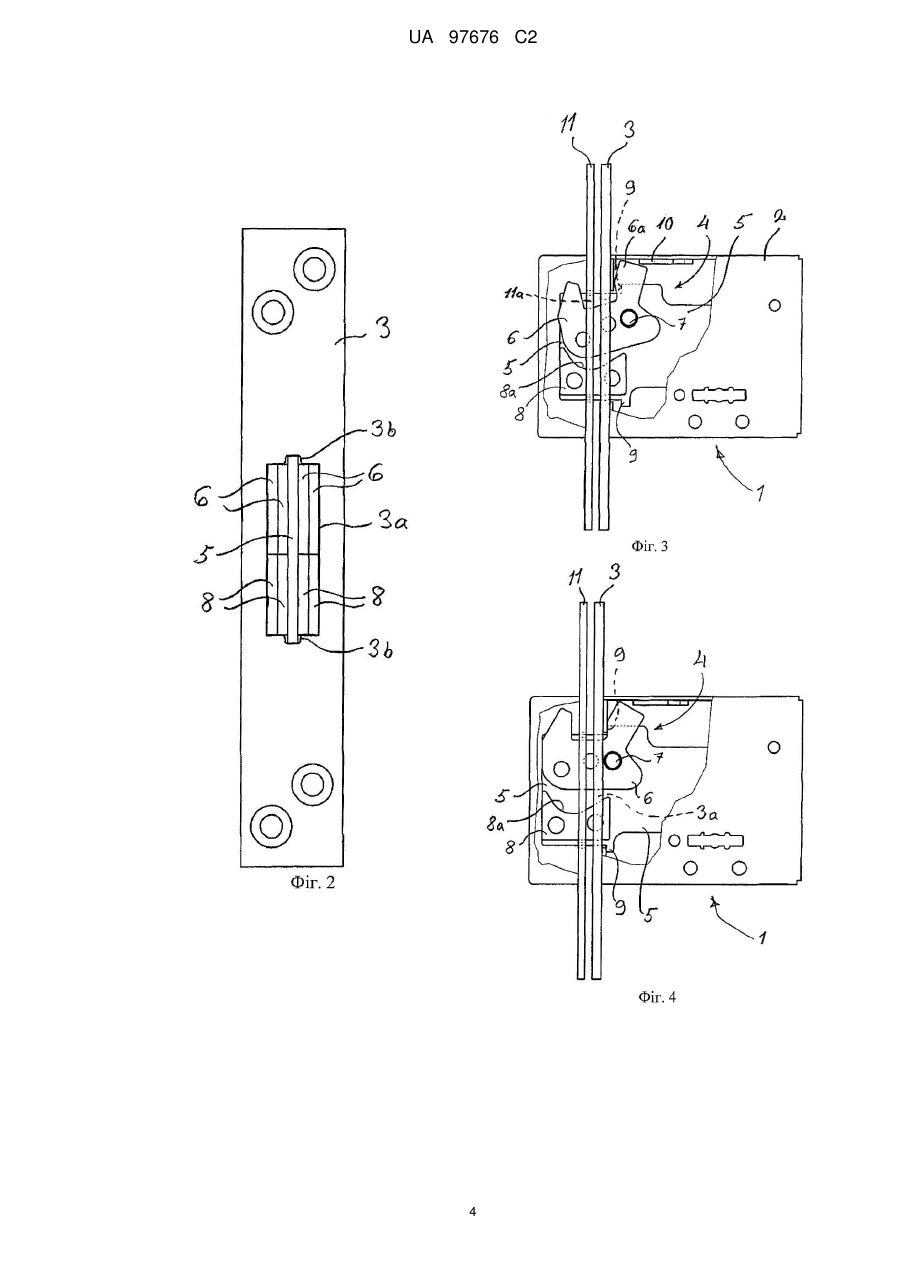

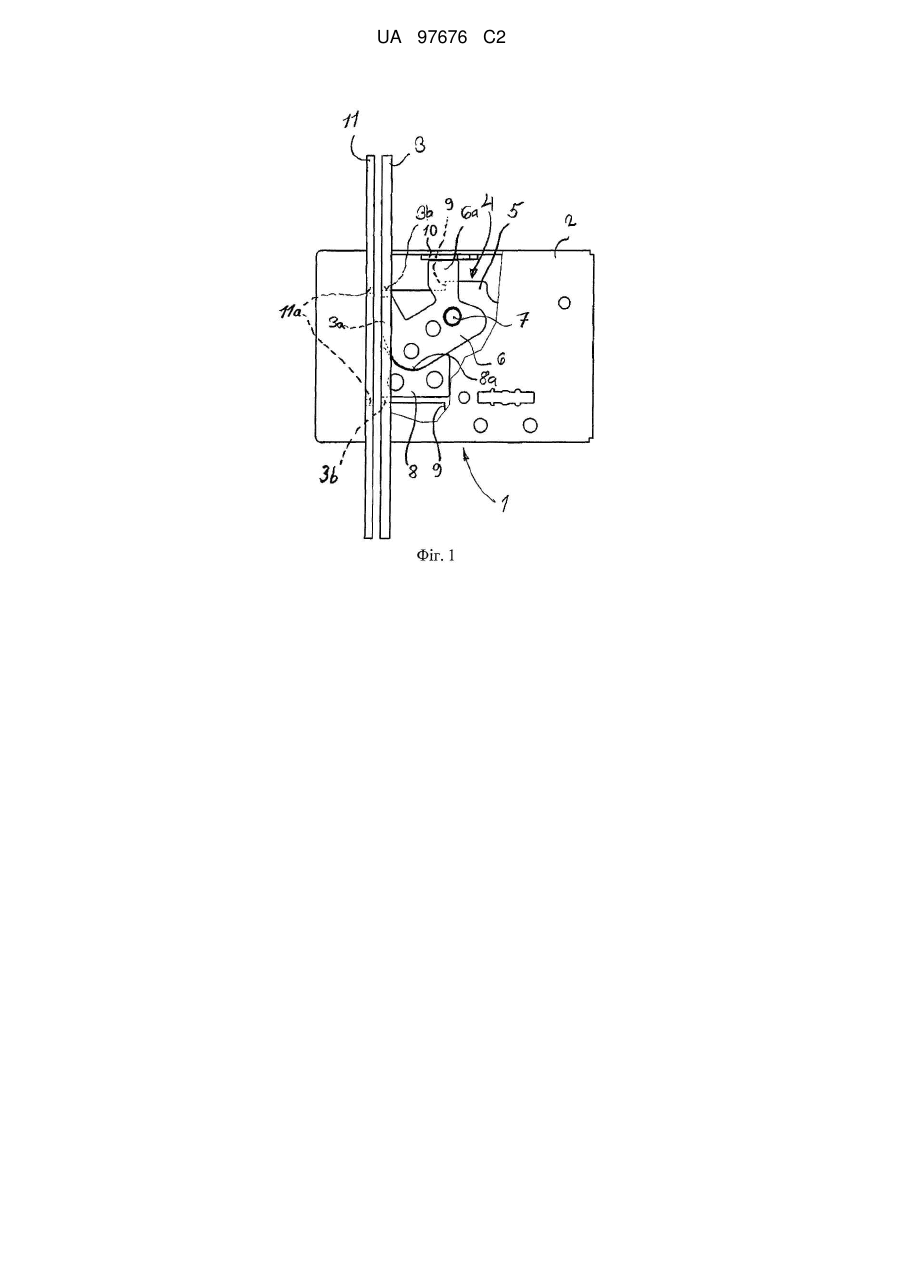

Реферат: Дверний замок має корпус замка, оснащений передньою пластиною, корпус замка включає в себе гачкоподібний засув, виконаний з можливістю переміщення між замкненим і розімкненим положенням за допомогою ключа, причому гачкоподібний засув виконаний з можливістю взаємодії з пластиною клямки в дверній коробці, гачкоподібний засув містить пластинчату частину корпусу з частинами гачка, поворотним чином встановленими з його обох боків, і в положенні замкнення гачкоподібного засува частина корпусу разом з частинами гачка проходить в отвір пластини клямки, при цьому частина корпусу оснащена бічними елементами, виконаними в місцеположеннях частин гачка, і в положенні замкнення гачкоподібного засува бічні елементи разом з частиною корпусу і частинами гачка виконані так, щоб по суті заповнювати отвір пластини клямки, причому в подовжньому напрямі передньої пластини частина корпусу має такі розміри, що в своєму положенні замкнення вона більш широка біля отвору передньої пластини в порівнянні з іншими частинами гачкоподібного засува, і отвір передньої пластини має окремий виріз для частини корпусу, переважно, і на верхньому краю, і на нижньому краю отвору. UA 97676 C2 (12) UA 97676 C2 UA 97676 C2 5 10 15 20 25 30 35 40 45 50 55 60 Об'єктом винаходу є дверний замок, оснащений гачкоподібним засувом згідно з преамбулою п. 1 формули винаходу. Є багато типів відомих замків з гачкоподібними засувами. Вигідно використовувати гачкоподібний засув або окрему частину гачка в засуві, оскільки набагато більш важко приводити засув в розімкнене положення в корпусі замка, коли частина гачка зачіпляє пластину клямки в дверній коробці. Публікація FR 2518193 представляє відомий замок з гачкоподібним засувом. Тут, одна частина гачка, яка повертається, поворотним чином встановлена на поворотній осі. У цьому замку дія частини гачка декілька сумнівно, тому що, коли гачкоподібний засув переміщують з його положення замкнення, частина гачка повертається під дією простої сили тяжіння або додатково прямує верхнім краєм отвору в пластині клямки. Сили тертя можуть стати проблемою, так що гачкоподібний засув може навіть стати застопореним. Крім того, протизламні здатності цього рішення попередньої техніки недостатні, зокрема, відносно дій поломки в бічному напрямі засува, націлених, щоб створювати розтягуюче навантаження на засуві. Задача винаходу полягає в тому, щоб додатково удосконалити рішення попереднього рівня техніки для гачкоподібного засува і створити дверний замок з гачкоподібним засувом, який має просту і надійну конструкцію і по суті більш поліпшені властивості припрацювання і характеристики міцності в порівнянні з попередньою технікою. Цілі винаходу будуть головним чином досягнуті, як описано більш детально в п. 1 і інших пунктах формули винаходу. Згідно з винаходом, гачкоподібний засув містить пластинчату частину корпусу з частинами гачка, поворотним чином встановленими з обох боків, і в положенні замкнення гачкоподібного засува, частина корпусу разом з частинами гачка проходить в отвір пластини клямки. Частина корпусу оснащена бічними елементами, виконаними в місцеположеннях частин гачка, і в положенні замкнення гачкоподібного засува, бічні елементи разом з частиною корпусу і частинами гачка виконані, щоб по суті заповнювати отвір пластини клямки. Крім того, в подовжньому напрямі передньої пластини, частина корпусу має такі розміри, що в своєму положенні замкнення вона є більш широкою біля отвору передньої пластини в порівнянні з іншими частинами гачкоподібного засува, і отвір передньої пластини має окремий виріз для частини корпусу, переважно, і на верхньому краю, і на нижньому краю отвору. Винахід забезпечує істотне удосконалення протизламних властивостей дверного" замка і його гачкоподібного засува, зокрема, у випадку, коли до гачкоподібного засува прикладають зусилля розтягнення. Частини гачка і бічні елементи роблять властивості міцності засува хорошими. Додаткові елементи забезпечують гачок з досить твердим матеріалом, тобто, матеріалом, що не спирається тільки на поворотну вісь, щоб протистояти поломці. Досить міцні частини гачка забезпечують захоплення в отворі пластини клямки. Блокований гачкоподібний засув є дуже великим, щоб вийти з отвору пластини клямки, і це означає, що коли заблокований, гачкоподібний засув не можна від'єднувати від пластини клямки, і він жорстко з'єднує двері з дверною коробкою. Розширена частина корпусу захищає частини гачка, якщо роблять спроби піддати впливу гачкоподібний засув, ударяючи по ньому долотом або вгору, або вниз. Крім того, розширена частина корпусу може поліпшувати стійкість замка проти бічного навантаження, тому що передні пластини звичайно мають тенденцію ламатися в кутах болтових отворів. З конструкцією засува і передньої пластини згідно з винаходом, навантаження частково розподіляється на чотири кути замість двох, як було раніше. Частина корпусу переважно містить блокуючі елементи, які виконані з обох боків частини корпусу в подовжньому напрямі передньої пластини і, відносно отвору передньої пластини, виконані так, що вони перешкоджають виходу гачкоподібного засува додатково з корпусу замка від нормального положення замкнення. Блокуючі елементи роблять корпус гачка дуже великим, щоб він виходив з отвору передньої пластини у випадку, якщо секції частин гачка засува, розташовані в корпусі замка, будуть зламані через зусилля розтягнення, прикладене до корпусу гачка. Частини гачка головним чином мають U-подібну форму, як відомо з попередньої техніки, і згадані бічні елементи, таким чином, мають форму, щоб вони забезпечували можливість обертального руху частин гачка. Ця конструкція забезпечує можливість забезпечувати таку велику кількість матеріалу, яку це можливо в частинах гачка, щоб поліпшувати міцність гачкоподібного засува. Дія частин гачка, коли гачкоподібний засув переміщують з отвору пластини клямки в корпус замка, можна забезпечувати, виконуючи керуючий елемент в корпусі замка з можливістю взаємодії з внутрішньою лапкою частин гачка так, що, коли гачкоподібний засув втягнуть, вона 1 UA 97676 C2 5 10 15 20 25 30 35 40 45 50 55 повертає частини гачка відносно отвору пластини клямки в положення, в якому гачкоподібний засув можна витягувати з отвору пластини клямки. Далі винахід буде описаний детально з посиланням на прикладені схематичні креслення, на яких: фіг. 1 ілюструє дверний замок згідно з винаходом разом з пластиною клямки, при розгляді збоку, частково відкритий і з гачкоподібним засувом в розімкненому положенні, фіг. 2 ілюструє дверний замок за фіг. 1, при розгляді спереду, фіг. 3 ілюструє дверний замок і пластину клямки за фіг. 1 в ситуації, в якій гачкоподібний засув частково розташований в пластині клямки, фіг. 4 ілюструє дверний замок і пластину клямки за фіг. 1 в ситуації, в якій гачкоподібний засув знаходиться в своєму повністю замкненому положенні в пластині клямки, і фіг. 5 ілюструє дверний замок фіг. 4, при розгляді спереду без пластини клямки. На кресленнях посилальна позиція 1 стосується дверного замка для встановлення в дверях або подібній стулці дверей, а посилальна позиція 11 стосується пластини клямки в дверній коробці. Для ясності фактичні двері і дверна коробка не показані. Дверний замок 1 містить корпус 2 замка, оснащений передньою пластиною 3, причому корпус замка вставлений в двері або подібне пристосування і містить гачкоподібний засув 4, який можна переміщувати уперед-назад, використовуючи ключ або інший виконавчий механізм. Гачкоподібний засув включає в себе пластинчату частину 5 корпусу, частини 6 гачка, поворотним чином встановлені з обох боків частини корпусу з поворотною віссю 7, і бічні елементи 8, прикріплені до частини 5 корпуса нижче за частини 6 гачка. У ситуації на фіг. 1 дверний замок знаходиться у відкритому положенні, і гачкоподібний засув 4 знаходиться в своєму розімкненому положенні в корпусі 2 замка. Внутрішня частина корпусу замка також вміщає керуючий елемент 10, який піддає впливу лапку 6а U-подібних частин 6 гачка і підтримує частини 6 гачка в положенні, в якому забезпечується можливість переміщення гачкоподібного засува 4 з корпусу 2 замка. Фіг. 3 стосується двох ситуацій. Коли гачкоподібний засув 4 переміщений з корпусу 2 замка, лапка 6а частин гачка входить в контакт з внутрішньою поверхнею передньої пластини 3, внаслідок чого частини 6 гачка повертаються навколо поворотної осі 7 в отвір Па в пластині 11 клямки, зрештою приводять до замкненого положення, ілюстрованого на фіг. 4. У випадку, якщо гачкоподібний засув 4 переміщений з положення, ілюстрованого на фіг. 4, в своє розімкнене положення в корпусі 2 замка в ситуації на фіг. 3, коли лапка 6а частин гачка входить в контакт з керуючим елементом 10, він змушує частини гачка повертатися навколо поворотної осі 7 в протилежному напрямі до положення, в якому гачкоподібний засув можна витягувати з отвору 11а в пластині 11 клямки. Як видно на фіг. 2, частини 6 гачка і бічні елементи 8 встановлені з обох боків частини 5 корпуса гачкоподібного засува 4. Однак, в подовжньому напрямі передньої пластини 3 частина 5 корпусу трохи ширша, ніж інші частини гачкоподібного засува, і з цієї причини отвір 3а в передній пластині 3 також має вирізи 3b. Це виконання поліпшує характеристики міцності гачкоподібного засува 4 і передньої пластини 3 проти зусилля розтягнення, що прикладається до гачкоподібного засува збоку при спробі зламати його. Подібній меті задовольняють блокуючі елементи 9, виконані з обох боків частини 5 корпуса, які в ситуації зусилля розтягнення будуть перешкоджати витягненню гачкоподібного засува з корпусу 2 замка незалежно від лапок 6а частин 6 гачка гачкоподібного засува. Таким чином дверний замок 1 і його гачкоподібний засув 4 представлені найкращим чином і з боку пластини клямки 11, і з боку передньої пластини 3 проти спроб злому, зокрема, заснованих на зусиллі розтягнення. Ясно, що також отвір 11а пластини клямки можна переважно оснащувати вирізами, відповідними вирізам 3b в отворі 3 передньої пластини, які додатково поліпшують здатність отвору пластини клямки перешкоджати зусиллю розтягнення. Поверхні 8а частин гачка бічних елементів 8 частини 5 корпуса гачкоподібного засува мають таку форму, що, з одного боку, вони забезпечують рух частин 6 гачка, які обертаються, а з іншого боку, додатковий матеріал, представлений ними, поліпшує загальну міцність гачкоподібного засува 4 в місцеположеннях отвору 3а передньої пластини і отвори 11а пластини клямки. Винахід не обмежено представленими варіантами здійснення, але можна подумати про деякі зміни всередині об'єму прикладеної формули винаходу. ФОРМУЛА ВИНАХОДУ 2 UA 97676 C2 5 10 15 20 25 30 1. Дверний замок (1), який має корпус (2) замка, оснащений передньою пластиною (3), при цьому корпус замка включає в себе гачкоподібний засув (4), виконаний з можливістю переміщення між замкненим і розімкненим положенням за допомогою ключа, причому гачкоподібний засув виконаний з можливістю взаємодії з пластиною (11) клямки в дверній коробці так, що в своєму положенні замкнення гачкоподібний засув (4) втягнуть в отвір (11а) пластини клямки, і його частина (6) гачка повернена до внутрішньої поверхні пластини (11) клямки, який відрізняється тим, що гачкоподібний засув (4) містить пластинчату частину (5) корпусу з частинами (6) гачка, поворотним чином встановленими з його обох боків, і в положенні замкнення гачкоподібного засува (4) частина (5) корпусу разом з частинами (6) гачка проходить в отвір (11а) пластини клямки, при цьому частина (5) корпусу оснащена бічними елементами (8), виконаними в місцеположеннях частин (6) гачка, і в положенні замкнення гачкоподібного засува (4) бічні елементи (8) разом з частиною (5) корпусу і частинами (6) гачка виконані так, щоб по суті заповнювати отвір (11а) пластини клямки, причому в подовжньому напрямі передньої пластини (3) частина (5) корпусу має такі розміри, що в своєму положенні замкнення вона більш широка біля отвору (3а) передньої пластини в порівнянні з іншими частинами гачкоподібного засува (4), і отвір (3а) передньої пластини має окремий виріз (3b) для частини (5) корпусу, переважно, і на верхньому краю, і на нижньому краю отвору. 2. Дверний замок за п. 1, який відрізняється тим, що частина (5) корпусу містить блокувальні елементи (9), які виконані з обох боків частини (5) корпусу в подовжньому напрямі передньої пластини (3) і які виконані відносно отвору (3а) передньої пластини так, що вони перешкоджають додатковому витягненню гачкоподібного засува (4) з корпусу (2) замка з нормального положення замкнення. 3. Дверний замок за п. 1 або 2, який відрізняється тим, що частини (6) гачка мають головним чином U-подібну форму, як відомо з рівня техніки, а бічні елементи (8) мають таку форму (8а), щоб забезпечувати обертовий рух частин (6) гачка. 4. Дверний замок за п. 3, який відрізняється тим, що керуючий елемент (10) виконаний в корпусі (2) так, щоб взаємодіяти з внутрішньою лапкою (6а) частин (6) гачка так, що, коли гачкоподібний засув (4) втягнутий, він повертає частини (6) гачка відносно отвору (11а) пластини клямки в положення, в якому гачкоподібний засув (4) можна витягувати з отвору (11а) пластини клямки. 3 UA 97676 C2 4 UA 97676 C2 Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
