Кіпа фільтрувального джгута, спосіб і пристрій для виготовлення кіпи фільтрувального джгута, а також смуга фільтрувального джгута

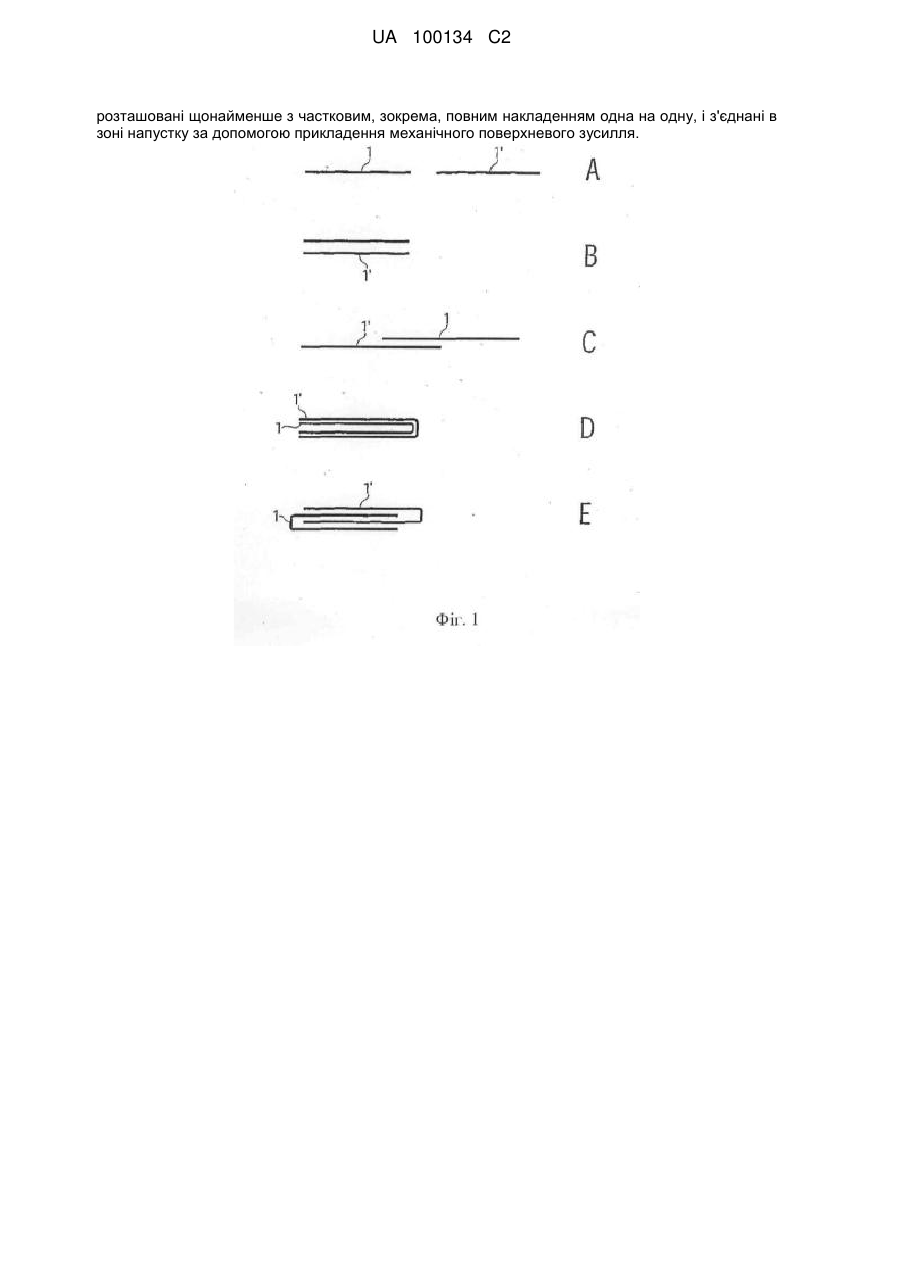

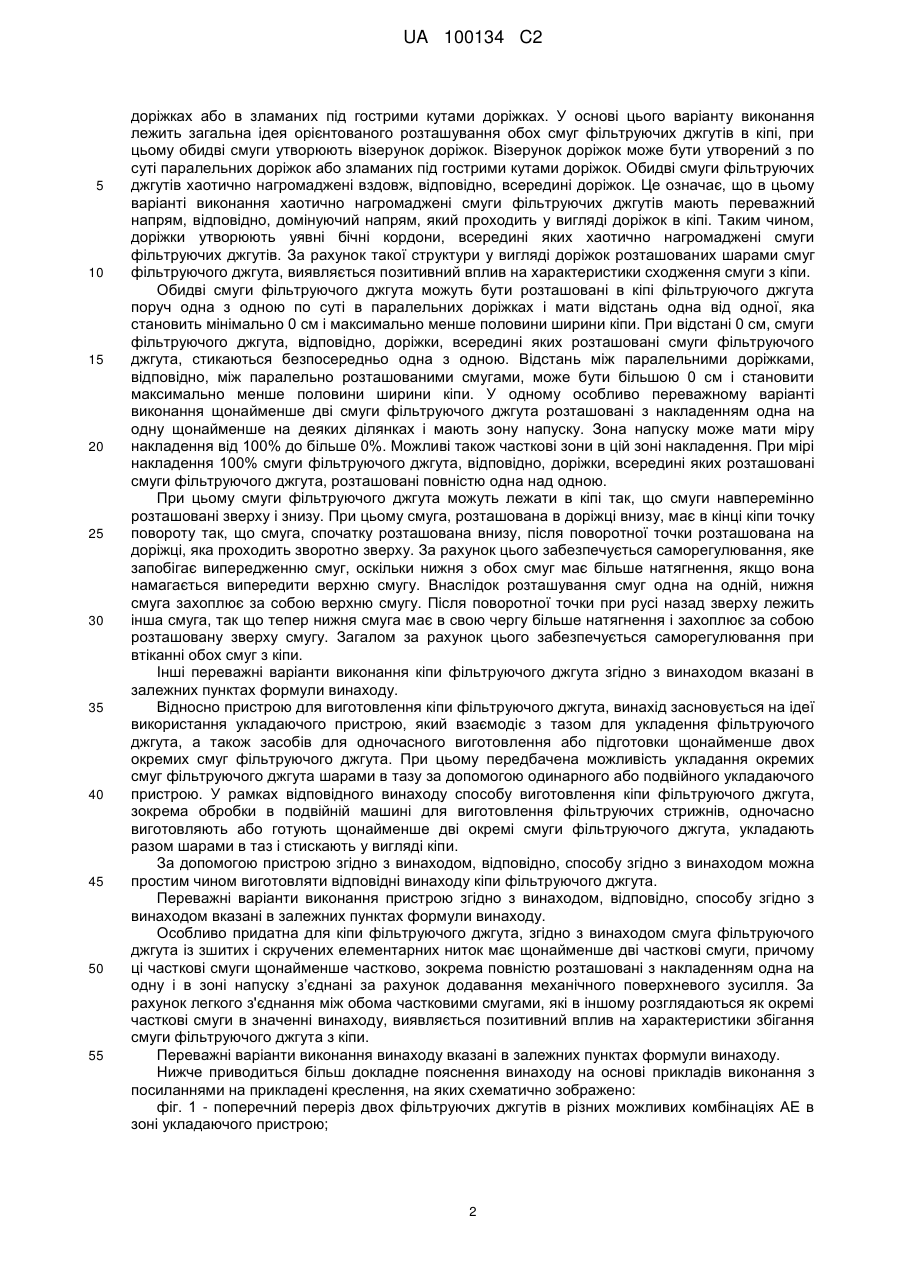

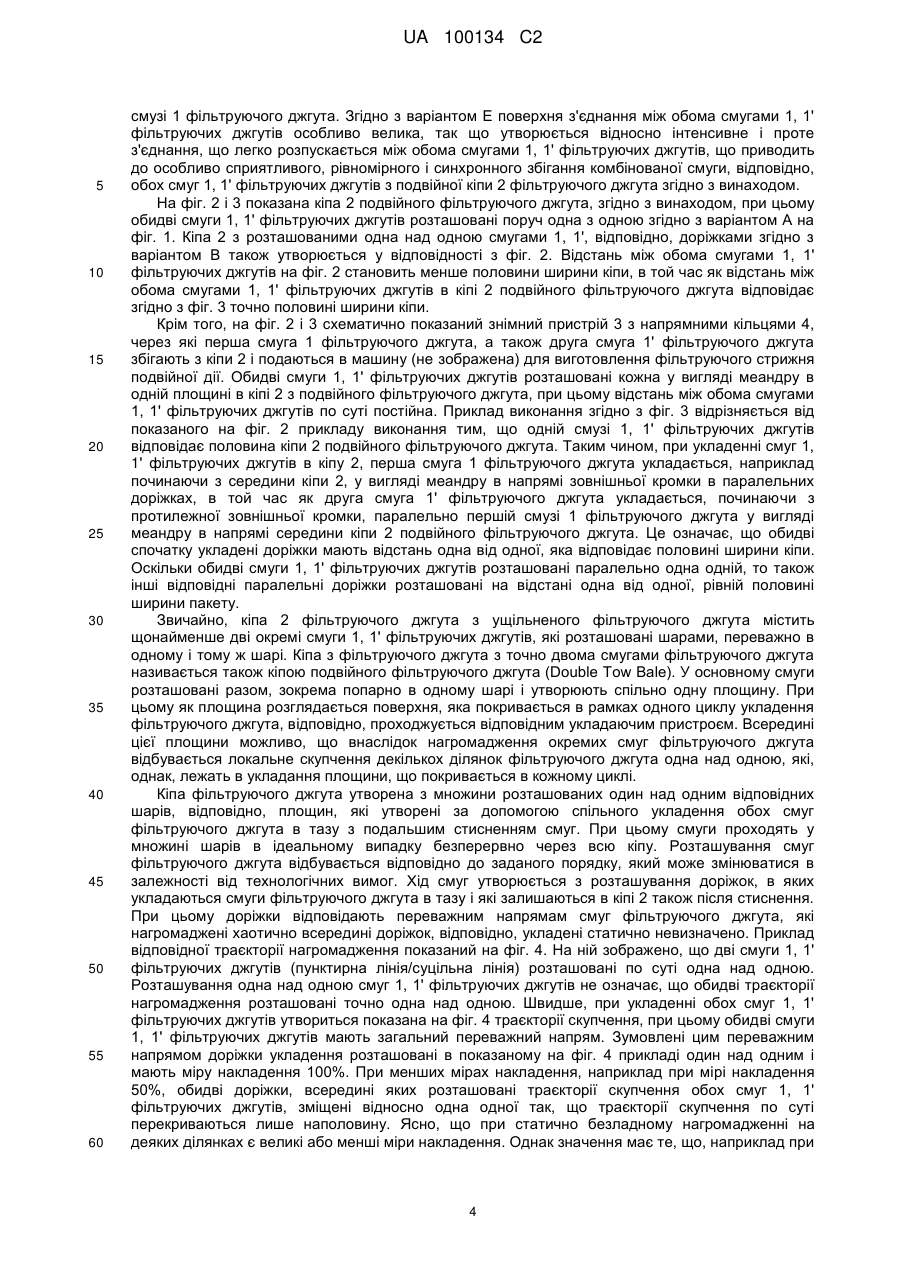

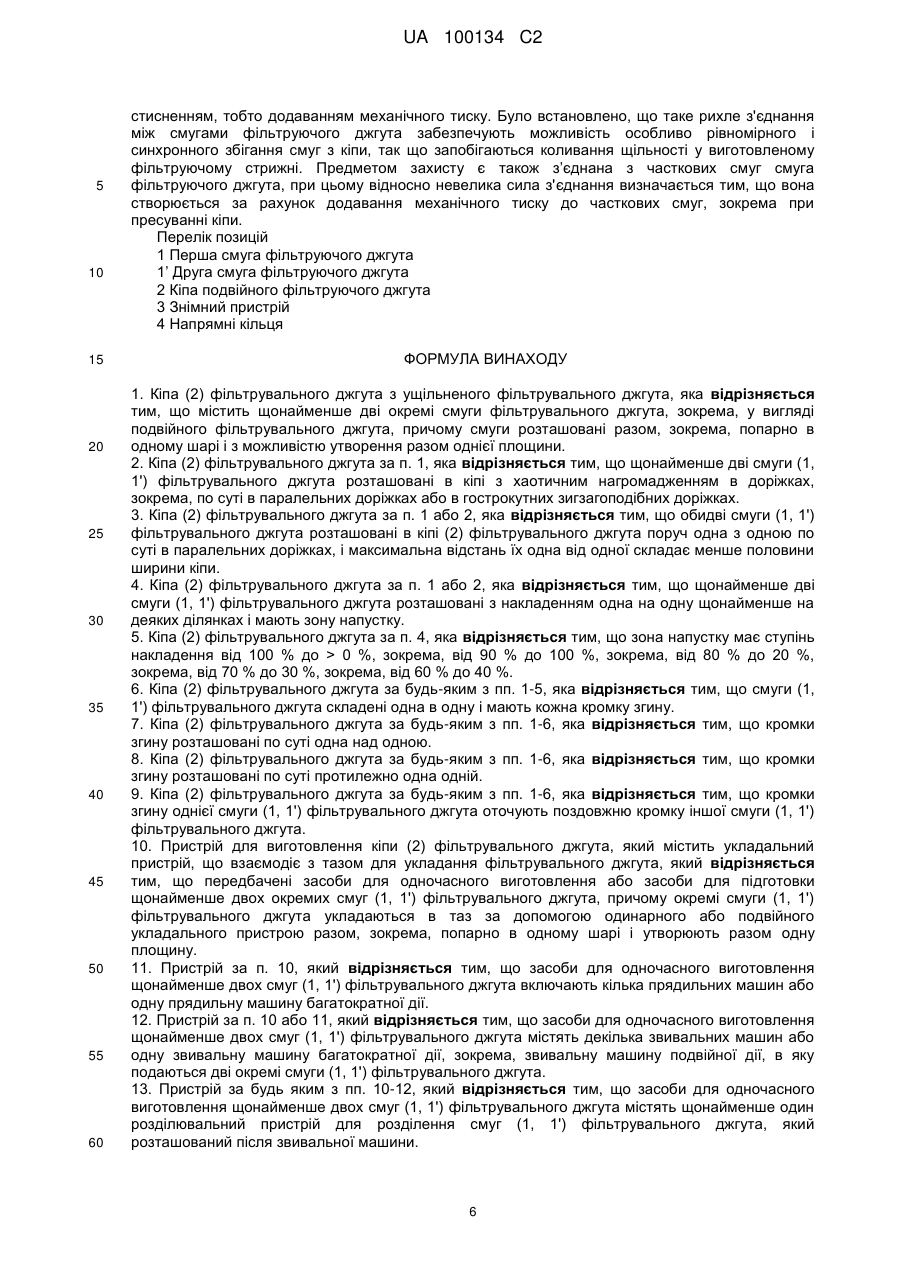

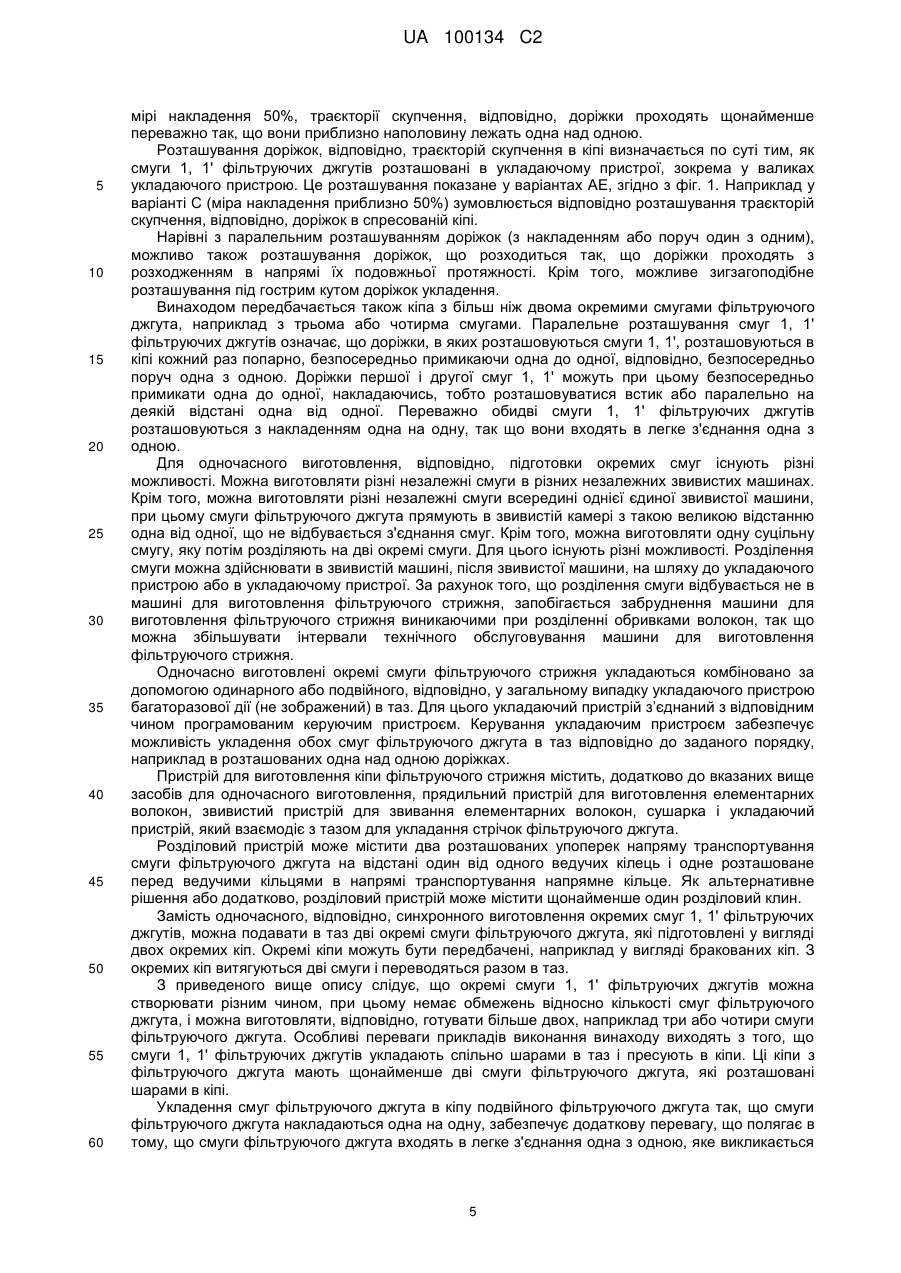

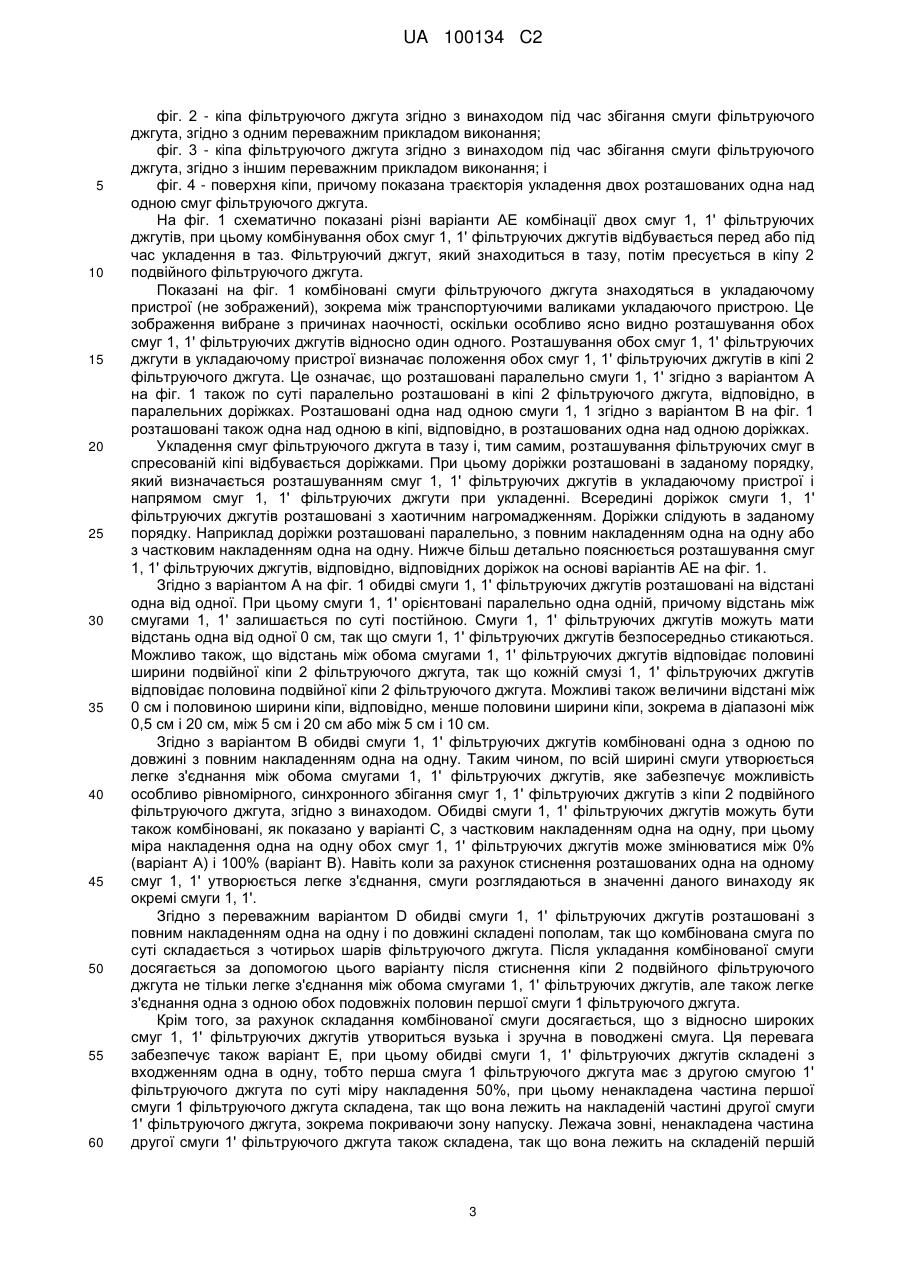

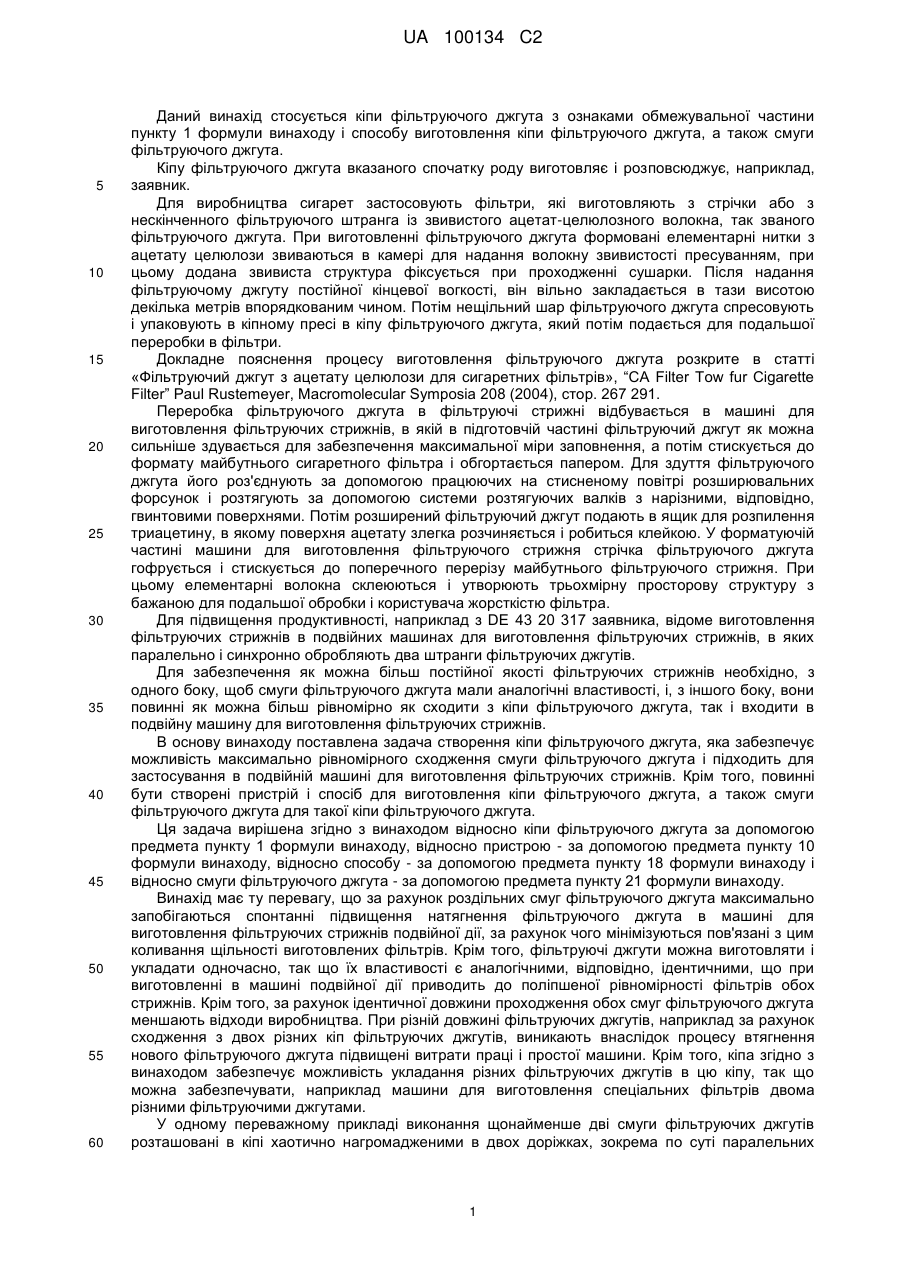

Реферат: Кіпа (2) фільтруючого джгута з ущільненого фільтруючого джгута містить щонайменше дві окремі смуги фільтруючого джгута, зокрема, у вигляді подвійного фільтруючого джгута, причому смуги розташовані разом, і з можливістю утворення разом однієї площини. Пристрій для виготовлення кіпи (2) фільтрувального джгута містить укладальний пристрій, що взаємодіє з тазом для укладання фільтрувального джгута. Додатково передбачені засоби для одночасного виготовлення або засоби для підготовки щонайменше двох окремих смуг (1, 1') фільтрувального джгута. Спосіб виготовлення кіпи (2) фільтрувального джгута здійснюють шляхом одночасно виготовлення щонайменше двох окремих смуг (1, 1') фільтрувального джгута, які виготовляють або підготовляють, укладають разом в таз, зокрема, попарно в одному шарі і спресовують у вигляді кіпи. Смуга фільтрувального джгута із зшитих і звитих елементарних ниток містить щонайменше дві часткові смуги. При цьому часткові смуги UA 100134 C2 розташовані щонайменше з частковим, зокрема, повним накладенням одна на одну, і з'єднані в зоні напустку за допомогою прикладення механічного поверхневого зусилля. UA 100134 C2 5 10 15 20 25 30 35 40 45 50 55 60 Даний винахід стосується кіпи фільтруючого джгута з ознаками обмежувальної частини пункту 1 формули винаходу і способу виготовлення кіпи фільтруючого джгута, а також смуги фільтруючого джгута. Кіпу фільтруючого джгута вказаного спочатку роду виготовляє і розповсюджує, наприклад, заявник. Для виробництва сигарет застосовують фільтри, які виготовляють з стрічки або з нескінченного фільтруючого штранга із звивистого ацетат-целюлозного волокна, так званого фільтруючого джгута. При виготовленні фільтруючого джгута формовані елементарні нитки з ацетату целюлози звиваються в камері для надання волокну звивистості пресуванням, при цьому додана звивиста структура фіксується при проходженні сушарки. Після надання фільтруючому джгуту постійної кінцевої вогкості, він вільно закладається в тази висотою декілька метрів впорядкованим чином. Потім нещільний шар фільтруючого джгута спресовують і упаковують в кіпному пресі в кіпу фільтруючого джгута, який потім подається для подальшої переробки в фільтри. Докладне пояснення процесу виготовлення фільтруючого джгута розкрите в статті «Фільтруючий джгут з ацетату целюлози для сигаретних фільтрів», “СА Filter Tow fur Cigarette Filter” Paul Rustemeyer, Macromolecular Symposia 208 (2004), стор. 267 291. Переробка фільтруючого джгута в фільтруючі стрижні відбувається в машині для виготовлення фільтруючих стрижнів, в якій в підготовчій частині фільтруючий джгут як можна сильніше здувається для забезпечення максимальної міри заповнення, а потім стискується до формату майбутнього сигаретного фільтра і обгортається папером. Для здуття фільтруючого джгута його роз'єднують за допомогою працюючих на стисненому повітрі розширювальних форсунок і розтягують за допомогою системи розтягуючих валків з нарізними, відповідно, гвинтовими поверхнями. Потім розширений фільтруючий джгут подають в ящик для розпилення триацетину, в якому поверхня ацетату злегка розчиняється і робиться клейкою. У форматуючій частині машини для виготовлення фільтруючого стрижня стрічка фільтруючого джгута гофрується і стискується до поперечного перерізу майбутнього фільтруючого стрижня. При цьому елементарні волокна склеюються і утворюють трьохмірну просторову структуру з бажаною для подальшої обробки і користувача жорсткістю фільтра. Для підвищення продуктивності, наприклад з DE 43 20 317 заявника, відоме виготовлення фільтруючих стрижнів в подвійних машинах для виготовлення фільтруючих стрижнів, в яких паралельно і синхронно обробляють два штранги фільтруючих джгутів. Для забезпечення як можна більш постійної якості фільтруючих стрижнів необхідно, з одного боку, щоб смуги фільтруючого джгута мали аналогічні властивості, і, з іншого боку, вони повинні як можна більш рівномірно як сходити з кіпи фільтруючого джгута, так і входити в подвійну машину для виготовлення фільтруючих стрижнів. В основу винаходу поставлена задача створення кіпи фільтруючого джгута, яка забезпечує можливість максимально рівномірного сходження смуги фільтруючого джгута і підходить для застосування в подвійній машині для виготовлення фільтруючих стрижнів. Крім того, повинні бути створені пристрій і спосіб для виготовлення кіпи фільтруючого джгута, а також смуги фільтруючого джгута для такої кіпи фільтруючого джгута. Ця задача вирішена згідно з винаходом відносно кіпи фільтруючого джгута за допомогою предмета пункту 1 формули винаходу, відносно пристрою - за допомогою предмета пункту 10 формули винаходу, відносно способу - за допомогою предмета пункту 18 формули винаходу і відносно смуги фільтруючого джгута - за допомогою предмета пункту 21 формули винаходу. Винахід має ту перевагу, що за рахунок роздільних смуг фільтруючого джгута максимально запобігаються спонтанні підвищення натягнення фільтруючого джгута в машині для виготовлення фільтруючих стрижнів подвійної дії, за рахунок чого мінімізуються пов'язані з цим коливання щільності виготовлених фільтрів. Крім того, фільтруючі джгути можна виготовляти і укладати одночасно, так що їх властивості є аналогічними, відповідно, ідентичними, що при виготовленні в машині подвійної дії приводить до поліпшеної рівномірності фільтрів обох стрижнів. Крім того, за рахунок ідентичної довжини проходження обох смуг фільтруючого джгута меншають відходи виробництва. При різній довжині фільтруючих джгутів, наприклад за рахунок сходження з двох різних кіп фільтруючих джгутів, виникають внаслідок процесу втягнення нового фільтруючого джгута підвищені витрати праці і простої машини. Крім того, кіпа згідно з винаходом забезпечує можливість укладання різних фільтруючих джгутів в цю кіпу, так що можна забезпечувати, наприклад машини для виготовлення спеціальних фільтрів двома різними фільтруючими джгутами. У одному переважному прикладі виконання щонайменше дві смуги фільтруючих джгутів розташовані в кіпі хаотично нагромадженими в двох доріжках, зокрема по суті паралельних 1 UA 100134 C2 5 10 15 20 25 30 35 40 45 50 55 доріжках або в зламаних під гострими кутами доріжках. У основі цього варіанту виконання лежить загальна ідея орієнтованого розташування обох смуг фільтруючих джгутів в кіпі, при цьому обидві смуги утворюють візерунок доріжок. Візерунок доріжок може бути утворений з по суті паралельних доріжок або зламаних під гострими кутами доріжок. Обидві смуги фільтруючих джгутів хаотично нагромаджені вздовж, відповідно, всередині доріжок. Це означає, що в цьому варіанті виконання хаотично нагромаджені смуги фільтруючих джгутів мають переважний напрям, відповідно, домінуючий напрям, який проходить у вигляді доріжок в кіпі. Таким чином, доріжки утворюють уявні бічні кордони, всередині яких хаотично нагромаджені смуги фільтруючих джгутів. За рахунок такої структури у вигляді доріжок розташованих шарами смуг фільтруючого джгута, виявляється позитивний вплив на характеристики сходження смуги з кіпи. Обидві смуги фільтруючого джгута можуть бути розташовані в кіпі фільтруючого джгута поруч одна з одною по суті в паралельних доріжках і мати відстань одна від одної, яка становить мінімально 0 см і максимально менше половини ширини кіпи. При відстані 0 см, смуги фільтруючого джгута, відповідно, доріжки, всередині яких розташовані смуги фільтруючого джгута, стикаються безпосередньо одна з одною. Відстань між паралельними доріжками, відповідно, між паралельно розташованими смугами, може бути більшою 0 см і становити максимально менше половини ширини кіпи. У одному особливо переважному варіанті виконання щонайменше дві смуги фільтруючого джгута розташовані з накладенням одна на одну щонайменше на деяких ділянках і мають зону напуску. Зона напуску може мати міру накладення від 100% до більше 0%. Можливі також часткові зони в цій зоні накладення. При мірі накладення 100% смуги фільтруючого джгута, відповідно, доріжки, всередині яких розташовані смуги фільтруючого джгута, розташовані повністю одна над одною. При цьому смуги фільтруючого джгута можуть лежати в кіпі так, що смуги навперемінно розташовані зверху і знизу. При цьому смуга, розташована в доріжці внизу, має в кінці кіпи точку повороту так, що смуга, спочатку розташована внизу, після поворотної точки розташована на доріжці, яка проходить зворотно зверху. За рахунок цього забезпечується саморегулювання, яке запобігає випередженню смуг, оскільки нижня з обох смуг має більше натягнення, якщо вона намагається випередити верхню смугу. Внаслідок розташування смуг одна на одній, нижня смуга захоплює за собою верхню смугу. Після поворотної точки при русі назад зверху лежить інша смуга, так що тепер нижня смуга має в свою чергу більше натягнення і захоплює за собою розташовану зверху смугу. Загалом за рахунок цього забезпечується саморегулювання при втіканні обох смуг з кіпи. Інші переважні варіанти виконання кіпи фільтруючого джгута згідно з винаходом вказані в залежних пунктах формули винаходу. Відносно пристрою для виготовлення кіпи фільтруючого джгута, винахід засновується на ідеї використання укладаючого пристрою, який взаємодіє з тазом для укладення фільтруючого джгута, а також засобів для одночасного виготовлення або підготовки щонайменше двох окремих смуг фільтруючого джгута. При цьому передбачена можливість укладання окремих смуг фільтруючого джгута шарами в тазу за допомогою одинарного або подвійного укладаючого пристрою. У рамках відповідного винаходу способу виготовлення кіпи фільтруючого джгута, зокрема обробки в подвійній машині для виготовлення фільтруючих стрижнів, одночасно виготовляють або готують щонайменше дві окремі смуги фільтруючого джгута, укладають разом шарами в таз і стискають у вигляді кіпи. За допомогою пристрою згідно з винаходом, відповідно, способу згідно з винаходом можна простим чином виготовляти відповідні винаходу кіпи фільтруючого джгута. Переважні варіанти виконання пристрою згідно з винаходом, відповідно, способу згідно з винаходом вказані в залежних пунктах формули винаходу. Особливо придатна для кіпи фільтруючого джгута, згідно з винаходом смуга фільтруючого джгута із зшитих і скручених елементарних ниток має щонайменше дві часткові смуги, причому ці часткові смуги щонайменше частково, зокрема повністю розташовані з накладенням одна на одну і в зоні напуску з’єднані за рахунок додавання механічного поверхневого зусилля. За рахунок легкого з'єднання між обома частковими смугами, які в іншому розглядаються як окремі часткові смуги в значенні винаходу, виявляється позитивний вплив на характеристики збігання смуги фільтруючого джгута з кіпи. Переважні варіанти виконання винаходу вказані в залежних пунктах формули винаходу. Нижче приводиться більш докладне пояснення винаходу на основі прикладів виконання з посиланнями на прикладені креслення, на яких схематично зображено: фіг. 1 - поперечний переріз двох фільтруючих джгутів в різних можливих комбінаціях АЕ в зоні укладаючого пристрою; 2 UA 100134 C2 5 10 15 20 25 30 35 40 45 50 55 60 фіг. 2 - кіпа фільтруючого джгута згідно з винаходом під час збігання смуги фільтруючого джгута, згідно з одним переважним прикладом виконання; фіг. 3 - кіпа фільтруючого джгута згідно з винаходом під час збігання смуги фільтруючого джгута, згідно з іншим переважним прикладом виконання; і фіг. 4 - поверхня кіпи, причому показана траєкторія укладення двох розташованих одна над одною смуг фільтруючого джгута. На фіг. 1 схематично показані різні варіанти АЕ комбінації двох смуг 1, 1' фільтруючих джгутів, при цьому комбінування обох смуг 1, 1' фільтруючих джгутів відбувається перед або під час укладення в таз. Фільтруючий джгут, який знаходиться в тазу, потім пресується в кіпу 2 подвійного фільтруючого джгута. Показані на фіг. 1 комбіновані смуги фільтруючого джгута знаходяться в укладаючому пристрої (не зображений), зокрема між транспортуючими валиками укладаючого пристрою. Це зображення вибране з причинах наочності, оскільки особливо ясно видно розташування обох смуг 1, 1' фільтруючих джгутів відносно один одного. Розташування обох смуг 1, 1' фільтруючих джгути в укладаючому пристрої визначає положення обох смуг 1, 1' фільтруючих джгутів в кіпі 2 фільтруючого джгута. Це означає, що розташовані паралельно смуги 1, 1' згідно з варіантом А на фіг. 1 також по суті паралельно розташовані в кіпі 2 фільтруючого джгута, відповідно, в паралельних доріжках. Розташовані одна над одною смуги 1, 1 згідно з варіантом В на фіг. 1 розташовані також одна над одною в кіпі, відповідно, в розташованих одна над одною доріжках. Укладення смуг фільтруючого джгута в тазу і, тим самим, розташування фільтруючих смуг в спресованій кіпі відбувається доріжками. При цьому доріжки розташовані в заданому порядку, який визначається розташуванням смуг 1, 1' фільтруючих джгутів в укладаючому пристрої і напрямом смуг 1, 1' фільтруючих джгути при укладенні. Всередині доріжок смуги 1, 1' фільтруючих джгутів розташовані з хаотичним нагромадженням. Доріжки слідують в заданому порядку. Наприклад доріжки розташовані паралельно, з повним накладенням одна на одну або з частковим накладенням одна на одну. Нижче більш детально пояснюється розташування смуг 1, 1' фільтруючих джгутів, відповідно, відповідних доріжок на основі варіантів АЕ на фіг. 1. Згідно з варіантом А на фіг. 1 обидві смуги 1, 1' фільтруючих джгутів розташовані на відстані одна від одної. При цьому смуги 1, 1' орієнтовані паралельно одна одній, причому відстань між смугами 1, 1' залишається по суті постійною. Смуги 1, 1' фільтруючих джгутів можуть мати відстань одна від одної 0 см, так що смуги 1, 1' фільтруючих джгутів безпосередньо стикаються. Можливо також, що відстань між обома смугами 1, 1' фільтруючих джгутів відповідає половині ширини подвійної кіпи 2 фільтруючого джгута, так що кожній смузі 1, 1' фільтруючих джгутів відповідає половина подвійної кіпи 2 фільтруючого джгута. Можливі також величини відстані між 0 см і половиною ширини кіпи, відповідно, менше половини ширини кіпи, зокрема в діапазоні між 0,5 см і 20 см, між 5 см і 20 см або між 5 см і 10 см. Згідно з варіантом В обидві смуги 1, 1' фільтруючих джгутів комбіновані одна з одною по довжині з повним накладенням одна на одну. Таким чином, по всій ширині смуги утворюється легке з'єднання між обома смугами 1, 1' фільтруючих джгутів, яке забезпечує можливість особливо рівномірного, синхронного збігання смуг 1, 1' фільтруючих джгутів з кіпи 2 подвійного фільтруючого джгута, згідно з винаходом. Обидві смуги 1, 1' фільтруючих джгутів можуть бути також комбіновані, як показано у варіанті С, з частковим накладенням одна на одну, при цьому міра накладення одна на одну обох смуг 1, 1' фільтруючих джгутів може змінюватися між 0% (варіант А) і 100% (варіант В). Навіть коли за рахунок стиснення розташованих одна на одному смуг 1, 1' утворюється легке з'єднання, смуги розглядаються в значенні даного винаходу як окремі смуги 1, 1'. Згідно з переважним варіантом D обидві смуги 1, 1' фільтруючих джгутів розташовані з повним накладенням одна на одну і по довжині складені пополам, так що комбінована смуга по суті складається з чотирьох шарів фільтруючого джгута. Після укладання комбінованої смуги досягається за допомогою цього варіанту після стиснення кіпи 2 подвійного фільтруючого джгута не тільки легке з'єднання між обома смугами 1, 1' фільтруючих джгутів, але також легке з'єднання одна з одною обох подовжніх половин першої смуги 1 фільтруючого джгута. Крім того, за рахунок складання комбінованої смуги досягається, що з відносно широких смуг 1, 1' фільтруючих джгутів утвориться вузька і зручна в поводжені смуга. Ця перевага забезпечує також варіант Е, при цьому обидві смуги 1, 1' фільтруючих джгутів складені з входженням одна в одну, тобто перша смуга 1 фільтруючого джгута має з другою смугою 1' фільтруючого джгута по суті міру накладення 50%, при цьому ненакладена частина першої смуги 1 фільтруючого джгута складена, так що вона лежить на накладеній частині другої смуги 1' фільтруючого джгута, зокрема покриваючи зону напуску. Лежача зовні, ненакладена частина другої смуги 1' фільтруючого джгута також складена, так що вона лежить на складеній першій 3 UA 100134 C2 5 10 15 20 25 30 35 40 45 50 55 60 смузі 1 фільтруючого джгута. Згідно з варіантом Е поверхня з'єднання між обома смугами 1, 1' фільтруючих джгутів особливо велика, так що утворюється відносно інтенсивне і проте з'єднання, що легко розпускається між обома смугами 1, 1' фільтруючих джгутів, що приводить до особливо сприятливого, рівномірного і синхронного збігання комбінованої смуги, відповідно, обох смуг 1, 1' фільтруючих джгутів з подвійної кіпи 2 фільтруючого джгута згідно з винаходом. На фіг. 2 і 3 показана кіпа 2 подвійного фільтруючого джгута, згідно з винаходом, при цьому обидві смуги 1, 1' фільтруючих джгутів розташовані поруч одна з одною згідно з варіантом А на фіг. 1. Кіпа 2 з розташованими одна над одною смугами 1, 1', відповідно, доріжками згідно з варіантом В також утворюється у відповідності з фіг. 2. Відстань між обома смугами 1, 1' фільтруючих джгутів на фіг. 2 становить менше половини ширини кіпи, в той час як відстань між обома смугами 1, 1' фільтруючих джгутів в кіпі 2 подвійного фільтруючого джгута відповідає згідно з фіг. 3 точно половині ширини кіпи. Крім того, на фіг. 2 і 3 схематично показаний знімний пристрій 3 з напрямними кільцями 4, через які перша смуга 1 фільтруючого джгута, а також друга смуга 1' фільтруючого джгута збігають з кіпи 2 і подаються в машину (не зображена) для виготовлення фільтруючого стрижня подвійної дії. Обидві смуги 1, 1' фільтруючих джгутів розташовані кожна у вигляді меандру в одній площині в кіпі 2 з подвійного фільтруючого джгута, при цьому відстань між обома смугами 1, 1' фільтруючих джгутів по суті постійна. Приклад виконання згідно з фіг. 3 відрізняється від показаного на фіг. 2 прикладу виконання тим, що одній смузі 1, 1' фільтруючих джгутів відповідає половина кіпи 2 подвійного фільтруючого джгута. Таким чином, при укладенні смуг 1, 1' фільтруючих джгутів в кіпу 2, перша смуга 1 фільтруючого джгута укладається, наприклад починаючи з середини кіпи 2, у вигляді меандру в напрямі зовнішньої кромки в паралельних доріжках, в той час як друга смуга 1' фільтруючого джгута укладається, починаючи з протилежної зовнішньої кромки, паралельно першій смузі 1 фільтруючого джгута у вигляді меандру в напрямі середини кіпи 2 подвійного фільтруючого джгута. Це означає, що обидві спочатку укладені доріжки мають відстань одна від одної, яка відповідає половині ширини кіпи. Оскільки обидві смуги 1, 1' фільтруючих джгутів розташовані паралельно одна одній, то також інші відповідні паралельні доріжки розташовані на відстані одна від одної, рівній половині ширини пакету. Звичайно, кіпа 2 фільтруючого джгута з ущільненого фільтруючого джгута містить щонайменше дві окремі смуги 1, 1' фільтруючих джгутів, які розташовані шарами, переважно в одному і тому ж шарі. Кіпа з фільтруючого джгута з точно двома смугами фільтруючого джгута називається також кіпою подвійного фільтруючого джгута (Double Tow Bale). У основному смуги розташовані разом, зокрема попарно в одному шарі і утворюють спільно одну площину. При цьому як площина розглядається поверхня, яка покривається в рамках одного циклу укладення фільтруючого джгута, відповідно, проходжується відповідним укладаючим пристроєм. Всередині цієї площини можливо, що внаслідок нагромадження окремих смуг фільтруючого джгута відбувається локальне скупчення декількох ділянок фільтруючого джгута одна над одною, які, однак, лежать в укладання площини, що покривається в кожному циклі. Кіпа фільтруючого джгута утворена з множини розташованих один над одним відповідних шарів, відповідно, площин, які утворені за допомогою спільного укладення обох смуг фільтруючого джгута в тазу з подальшим стисненням смуг. При цьому смуги проходять у множині шарів в ідеальному випадку безперервно через всю кіпу. Розташування смуг фільтруючого джгута відбувається відповідно до заданого порядку, який може змінюватися в залежності від технологічних вимог. Хід смуг утворюється з розташування доріжок, в яких укладаються смуги фільтруючого джгута в тазу і які залишаються в кіпі 2 також після стиснення. При цьому доріжки відповідають переважним напрямам смуг фільтруючого джгута, які нагромаджені хаотично всередині доріжок, відповідно, укладені статично невизначено. Приклад відповідної траєкторії нагромадження показаний на фіг. 4. На ній зображено, що дві смуги 1, 1' фільтруючих джгутів (пунктирна лінія/суцільна лінія) розташовані по суті одна над одною. Розташування одна над одною смуг 1, 1' фільтруючих джгутів не означає, що обидві траєкторії нагромадження розташовані точно одна над одною. Швидше, при укладенні обох смуг 1, 1' фільтруючих джгутів утвориться показана на фіг. 4 траєкторії скупчення, при цьому обидві смуги 1, 1' фільтруючих джгутів мають загальний переважний напрям. Зумовлені цим переважним напрямом доріжки укладення розташовані в показаному на фіг. 4 прикладі один над одним і мають міру накладення 100%. При менших мірах накладення, наприклад при мірі накладення 50%, обидві доріжки, всередині яких розташовані траєкторії скупчення обох смуг 1, 1' фільтруючих джгутів, зміщені відносно одна одної так, що траєкторії скупчення по суті перекриваються лише наполовину. Ясно, що при статично безладному нагромадженні на деяких ділянках є великі або менші міри накладення. Однак значення має те, що, наприклад при 4 UA 100134 C2 5 10 15 20 25 30 35 40 45 50 55 60 мірі накладення 50%, траєкторії скупчення, відповідно, доріжки проходять щонайменше переважно так, що вони приблизно наполовину лежать одна над одною. Розташування доріжок, відповідно, траєкторій скупчення в кіпі визначається по суті тим, як смуги 1, 1' фільтруючих джгутів розташовані в укладаючому пристрої, зокрема у валиках укладаючого пристрою. Це розташування показане у варіантах АЕ, згідно з фіг. 1. Наприклад у варіанті С (міра накладення приблизно 50%) зумовлюється відповідно розташування траєкторій скупчення, відповідно, доріжок в спресованій кіпі. Нарівні з паралельним розташуванням доріжок (з накладенням або поруч один з одним), можливо також розташування доріжок, що розходиться так, що доріжки проходять з розходженням в напрямі їх подовжньої протяжності. Крім того, можливе зигзагоподібне розташування під гострим кутом доріжок укладення. Винаходом передбачається також кіпа з більш ніж двома окремими смугами фільтруючого джгута, наприклад з трьома або чотирма смугами. Паралельне розташування смуг 1, 1' фільтруючих джгутів означає, що доріжки, в яких розташовуються смуги 1, 1', розташовуються в кіпі кожний раз попарно, безпосередньо примикаючи одна до одної, відповідно, безпосередньо поруч одна з одною. Доріжки першої і другої смуг 1, 1' можуть при цьому безпосередньо примикати одна до одної, накладаючись, тобто розташовуватися встик або паралельно на деякій відстані одна від одної. Переважно обидві смуги 1, 1' фільтруючих джгутів розташовуються з накладенням одна на одну, так що вони входять в легке з'єднання одна з одною. Для одночасного виготовлення, відповідно, підготовки окремих смуг існують різні можливості. Можна виготовляти різні незалежні смуги в різних незалежних звивистих машинах. Крім того, можна виготовляти різні незалежні смуги всередині однієї єдиної звивистої машини, при цьому смуги фільтруючого джгута прямують в звивистій камері з такою великою відстанню одна від одної, що не відбувається з'єднання смуг. Крім того, можна виготовляти одну суцільну смугу, яку потім розділяють на дві окремі смуги. Для цього існують різні можливості. Розділення смуги можна здійснювати в звивистій машині, після звивистої машини, на шляху до укладаючого пристрою або в укладаючому пристрої. За рахунок того, що розділення смуги відбувається не в машині для виготовлення фільтруючого стрижня, запобігається забруднення машини для виготовлення фільтруючого стрижня виникаючими при розділенні обривками волокон, так що можна збільшувати інтервали технічного обслуговування машини для виготовлення фільтруючого стрижня. Одночасно виготовлені окремі смуги фільтруючого стрижня укладаються комбіновано за допомогою одинарного або подвійного, відповідно, у загальному випадку укладаючого пристрою багаторазової дії (не зображений) в таз. Для цього укладаючий пристрій з’єднаний з відповідним чином програмованим керуючим пристроєм. Керування укладаючим пристроєм забезпечує можливість укладення обох смуг фільтруючого джгута в таз відповідно до заданого порядку, наприклад в розташованих одна над одною доріжках. Пристрій для виготовлення кіпи фільтруючого стрижня містить, додатково до вказаних вище засобів для одночасного виготовлення, прядильний пристрій для виготовлення елементарних волокон, звивистий пристрій для звивання елементарних волокон, сушарка і укладаючий пристрій, який взаємодіє з тазом для укладання стрічок фільтруючого джгута. Розділовий пристрій може містити два розташованих упоперек напряму транспортування смуги фільтруючого джгута на відстані один від одного ведучих кілець і одне розташоване перед ведучими кільцями в напрямі транспортування напрямне кільце. Як альтернативне рішення або додатково, розділовий пристрій може містити щонайменше один розділовий клин. Замість одночасного, відповідно, синхронного виготовлення окремих смуг 1, 1' фільтруючих джгутів, можна подавати в таз дві окремі смуги фільтруючого джгута, які підготовлені у вигляді двох окремих кіп. Окремі кіпи можуть бути передбачені, наприклад у вигляді бракованих кіп. З окремих кіп витягуються дві смуги і переводяться разом в таз. З приведеного вище опису слідує, що окремі смуги 1, 1' фільтруючих джгутів можна створювати різним чином, при цьому немає обмежень відносно кількості смуг фільтруючого джгута, і можна виготовляти, відповідно, готувати більше двох, наприклад три або чотири смуги фільтруючого джгута. Особливі переваги прикладів виконання винаходу виходять з того, що смуги 1, 1' фільтруючих джгутів укладають спільно шарами в таз і пресують в кіпи. Ці кіпи з фільтруючого джгута мають щонайменше дві смуги фільтруючого джгута, які розташовані шарами в кіпі. Укладення смуг фільтруючого джгута в кіпу подвійного фільтруючого джгута так, що смуги фільтруючого джгута накладаються одна на одну, забезпечує додаткову перевагу, що полягає в тому, що смуги фільтруючого джгута входять в легке з'єднання одна з одною, яке викликається 5 UA 100134 C2 5 10 15 20 25 30 35 40 45 50 55 60 стисненням, тобто додаванням механічного тиску. Було встановлено, що таке рихле з'єднання між смугами фільтруючого джгута забезпечують можливість особливо рівномірного і синхронного збігання смуг з кіпи, так що запобігаються коливання щільності у виготовленому фільтруючому стрижні. Предметом захисту є також з’єднана з часткових смуг смуга фільтруючого джгута, при цьому відносно невелика сила з'єднання визначається тим, що вона створюється за рахунок додавання механічного тиску до часткових смуг, зокрема при пресуванні кіпи. Перелік позицій 1 Перша смуга фільтруючого джгута 1’ Друга смуга фільтруючого джгута 2 Кіпа подвійного фільтруючого джгута 3 Знімний пристрій 4 Напрямні кільця ФОРМУЛА ВИНАХОДУ 1. Кіпа (2) фільтрувального джгута з ущільненого фільтрувального джгута, яка відрізняється тим, що містить щонайменше дві окремі смуги фільтрувального джгута, зокрема, у вигляді подвійного фільтрувального джгута, причому смуги розташовані разом, зокрема, попарно в одному шарі і з можливістю утворення разом однієї площини. 2. Кіпа (2) фільтрувального джгута за п. 1, яка відрізняється тим, що щонайменше дві смуги (1, 1') фільтрувального джгута розташовані в кіпі з хаотичним нагромадженням в доріжках, зокрема, по суті в паралельних доріжках або в гострокутних зигзагоподібних доріжках. 3. Кіпа (2) фільтрувального джгута за п. 1 або 2, яка відрізняється тим, що обидві смуги (1, 1') фільтрувального джгута розташовані в кіпі (2) фільтрувального джгута поруч одна з одною по суті в паралельних доріжках, і максимальна відстань їх одна від одної складає менше половини ширини кіпи. 4. Кіпа (2) фільтрувального джгута за п. 1 або 2, яка відрізняється тим, що щонайменше дві смуги (1, 1') фільтрувального джгута розташовані з накладенням одна на одну щонайменше на деяких ділянках і мають зону напустку. 5. Кіпа (2) фільтрувального джгута за п. 4, яка відрізняється тим, що зона напустку має ступінь накладення від 100 % до > 0 %, зокрема, від 90 % до 100 %, зокрема, від 80 % до 20 %, зокрема, від 70 % до 30 %, зокрема, від 60 % до 40 %. 6. Кіпа (2) фільтрувального джгута за будь-яким з пп. 1-5, яка відрізняється тим, що смуги (1, 1') фільтрувального джгута складені одна в одну і мають кожна кромку згину. 7. Кіпа (2) фільтрувального джгута за будь-яким з пп. 1-6, яка відрізняється тим, що кромки згину розташовані по суті одна над одною. 8. Кіпа (2) фільтрувального джгута за будь-яким з пп. 1-6, яка відрізняється тим, що кромки згину розташовані по суті протилежно одна одній. 9. Кіпа (2) фільтрувального джгута за будь-яким з пп. 1-6, яка відрізняється тим, що кромки згину однієї смуги (1, 1') фільтрувального джгута оточують поздовжню кромку іншої смуги (1, 1') фільтрувального джгута. 10. Пристрій для виготовлення кіпи (2) фільтрувального джгута, який містить укладальний пристрій, що взаємодіє з тазом для укладання фільтрувального джгута, який відрізняється тим, що передбачені засоби для одночасного виготовлення або засоби для підготовки щонайменше двох окремих смуг (1, 1') фільтрувального джгута, причому окремі смуги (1, 1') фільтрувального джгута укладаються в таз за допомогою одинарного або подвійного укладального пристрою разом, зокрема, попарно в одному шарі і утворюють разом одну площину. 11. Пристрій за п. 10, який відрізняється тим, що засоби для одночасного виготовлення щонайменше двох смуг (1, 1') фільтрувального джгута включають кілька прядильних машин або одну прядильну машину багатократної дії. 12. Пристрій за п. 10 або 11, який відрізняється тим, що засоби для одночасного виготовлення щонайменше двох смуг (1, 1') фільтрувального джгута містять декілька звивальних машин або одну звивальну машину багатократної дії, зокрема, звивальну машину подвійної дії, в яку подаються дві окремі смуги (1, 1') фільтрувального джгута. 13. Пристрій за будь яким з пп. 10-12, який відрізняється тим, що засоби для одночасного виготовлення щонайменше двох смуг (1, 1') фільтрувального джгута містять щонайменше один розділювальний пристрій для розділення смуг (1, 1') фільтрувального джгута, який розташований після звивальної машини. 6 UA 100134 C2 5 10 15 20 14. Пристрій за п. 13, який відрізняється тим, що розділювальний пристрій містить щонайменше два ведучих кільця, розташованих поперечно напрямку транспортування смуг (1, 1') фільтрувального джгута на відстані одне від одного. 15. Пристрій за п. 14, який відрізняється тим, що перед двома ведучими кільцями в напрямку транспортування розташоване напрямне кільце. 16. Пристрій за будь-яким з пп. 13-15, який відрізняється тим, що розділювальний пристрій містить щонайменше один розташований після звивальної машини розділювальний клин. 17. Пристрій за будь яким з пп. 10-16, який відрізняється тим, що укладальний пристрій (3) містить засоби для спільного укладання щонайменше двох смуг (1, 1') фільтрувального джгута в таз. 18. Спосіб виготовлення кіпи (2) фільтрувального джгута, зокрема, для обробки в машині для виготовлення подвійного фільтрувального стрижня подвійної дії, при якому щонайменше дві окремі смуги (1, 1') фільтрувального джгута одночасно виготовляють або підготовляють, укладають разом в таз, зокрема, попарно в одному шарі і спресовують у вигляді кіпи. 19. Спосіб за п. 18, який відрізняється тим, що смуги (1, 1') фільтрувального джгута укладають в таз з накладенням одна на однущонайменше на деяких ділянках. 20. Спосіб за п. 18 або 19, який відрізняється тим, що щонайменше дві смуги (1, 1') фільтрувального джгута виготовляють за допомогою розділення загальної смуги (1, 1') фільтрувального джгута, при цьому поділ здійснюють в звивальній машині або після неї, або перед укладанням в таз, або під час нього. 21. Смуга фільтрувального джгута із зшитих і звитих елементарних ниток, яка містить щонайменше дві часткові смуги, при цьому часткові смуги розташовані щонайменше з частковим, зокрема, повним накладенням одна на одну, і з'єднані в зоні напустку за допомогою прикладення механічного поверхневого зусилля. 7 UA 100134 C2 8 UA 100134 C2 Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
