Запобіжний дверний пристрій

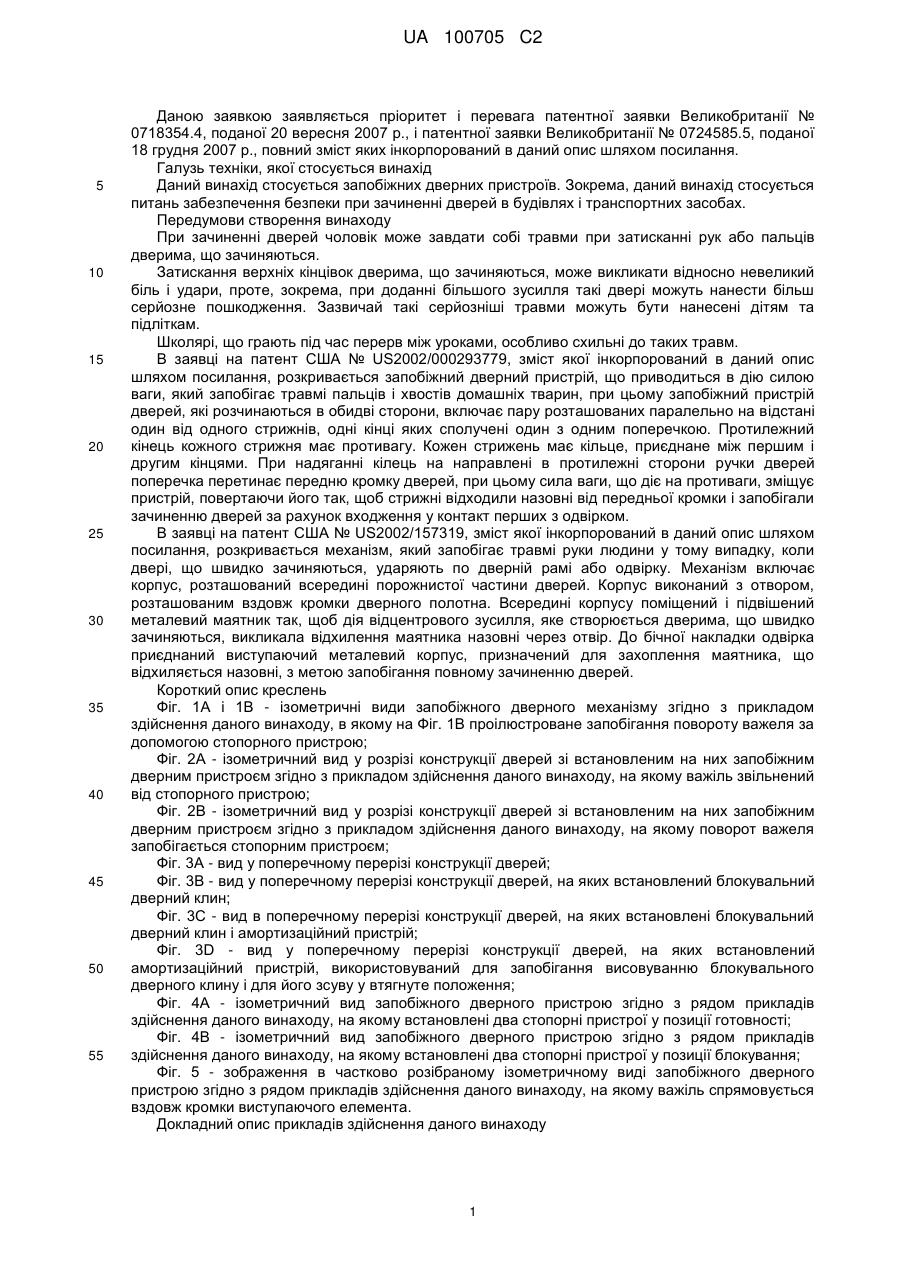

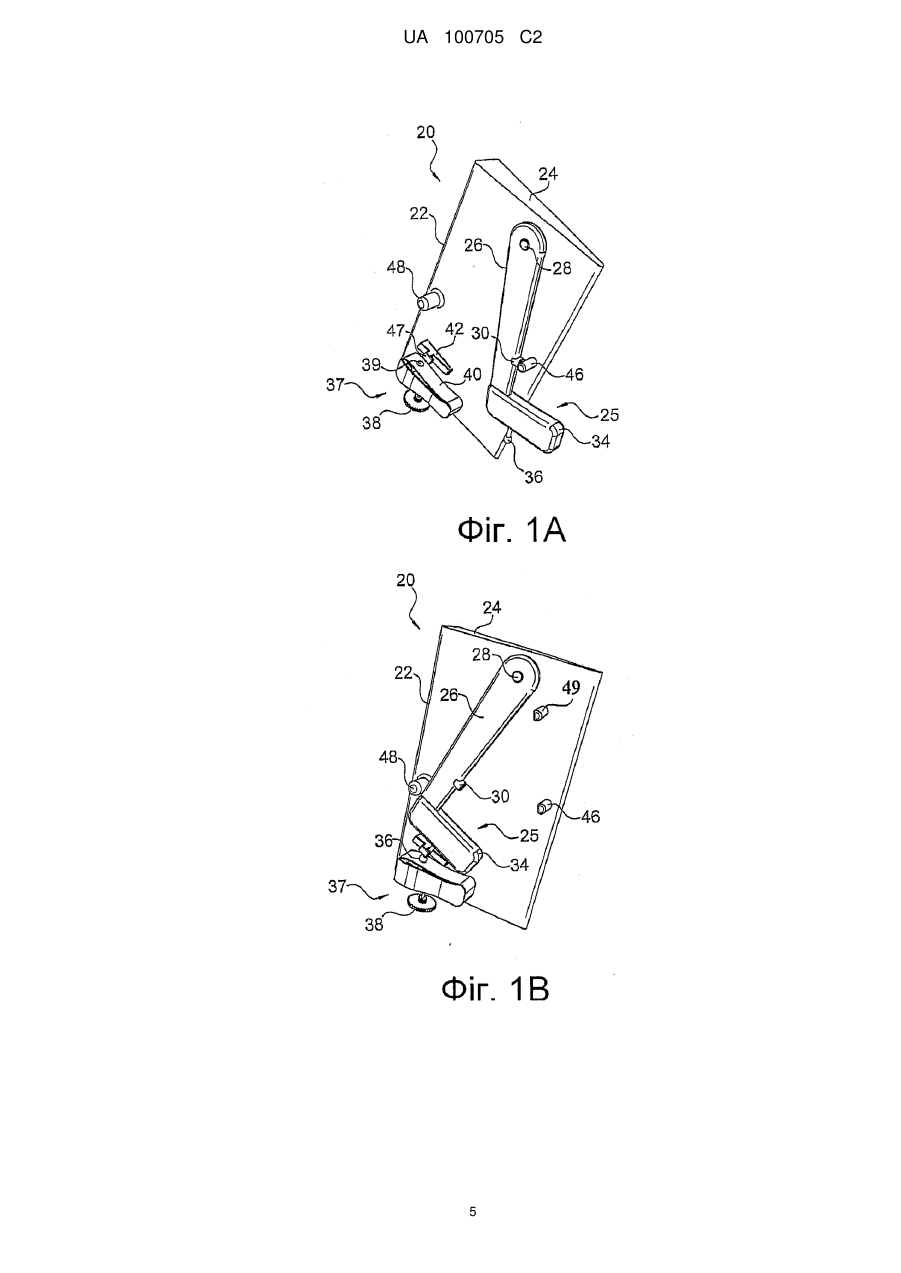

Реферат: Запобіжний пристрій для запобігання зачиненню дверей містить пластину і вісь, що відходить від пластини. Поворотний важіль одним кінцем сполучений з віссю. Блокувальний дверний клин сполучений в основному перпендикулярно з другим кінцем важеля. Один або декілька магнітів розташовані на пластині для притягування важеля. Один або декілька магнітів, розташованих на кромці важеля, і відповідний стопорний пристрій використано для обмеження повороту важеля. UA 100705 C2 (12) UA 100705 C2 UA 100705 C2 5 10 15 20 25 30 35 40 45 50 55 Даною заявкою заявляється пріоритет і перевага патентної заявки Великобританії № 0718354.4, поданої 20 вересня 2007 p., і патентної заявки Великобританії № 0724585.5, поданої 18 грудня 2007 p., повний зміст яких інкорпорований в даний опис шляхом посилання. Галузь техніки, якої стосується винахід Даний винахід стосується запобіжних дверних пристроїв. Зокрема, даний винахід стосується питань забезпечення безпеки при зачиненні дверей в будівлях і транспортних засобах. Передумови створення винаходу При зачиненні дверей чоловік може завдати собі травми при затисканні рук або пальців дверима, що зачиняються. Затискання верхніх кінцівок дверима, що зачиняються, може викликати відносно невеликий біль і удари, проте, зокрема, при доданні більшого зусилля такі двері можуть нанести більш серйозне пошкодження. Зазвичай такі серйозніші травми можуть бути нанесені дітям та підліткам. Школярі, що грають під час перерв між уроками, особливо схильні до таких травм. В заявці на патент США № US2002/000293779, зміст якої інкорпорований в даний опис шляхом посилання, розкривається запобіжний дверний пристрій, що приводиться в дію силою ваги, який запобігає травмі пальців і хвостів домашніх тварин, при цьому запобіжний пристрій дверей, які розчинаються в обидві сторони, включає пару розташованих паралельно на відстані один від одного стрижнів, одні кінці яких сполучені один з одним поперечкою. Протилежний кінець кожного стрижня має противагу. Кожен стрижень має кільце, приєднане між першим і другим кінцями. При надяганні кілець на направлені в протилежні сторони ручки дверей поперечка перетинає передню кромку дверей, при цьому сила ваги, що діє на противаги, зміщує пристрій, повертаючи його так, щоб стрижні відходили назовні від передньої кромки і запобігали зачиненню дверей за рахунок входження у контакт перших з одвірком. В заявці на патент США № US2002/157319, зміст якої інкорпорований в даний опис шляхом посилання, розкривається механізм, який запобігає травмі руки людини у тому випадку, коли двері, що швидко зачиняються, ударяють по дверній рамі або одвірку. Механізм включає корпус, розташований всередині порожнистої частини дверей. Корпус виконаний з отвором, розташованим вздовж кромки дверного полотна. Всередині корпусу поміщений і підвішений металевий маятник так, щоб дія відцентрового зусилля, яке створюється дверима, що швидко зачиняються, викликала відхилення маятника назовні через отвір. До бічної накладки одвірка приєднаний виступаючий металевий корпус, призначений для захоплення маятника, що відхиляється назовні, з метою запобігання повному зачиненню дверей. Короткий опис креслень Фіг. 1А і 1В - ізометричні види запобіжного дверного механізму згідно з прикладом здійснення даного винаходу, в якому на Фіг. 1В проілюстроване запобігання повороту важеля за допомогою стопорного пристрою; Фіг. 2А - ізометричний вид у розрізі конструкції дверей зі встановленим на них запобіжним дверним пристроєм згідно з прикладом здійснення даного винаходу, на якому важіль звільнений від стопорного пристрою; Фіг. 2В - ізометричний вид у розрізі конструкції дверей зі встановленим на них запобіжним дверним пристроєм згідно з прикладом здійснення даного винаходу, на якому поворот важеля запобігається стопорним пристроєм; Фіг. 3А - вид у поперечному перерізі конструкції дверей; Фіг. 3В - вид у поперечному перерізі конструкції дверей, на яких встановлений блокувальний дверний клин; Фіг. 3С - вид в поперечному перерізі конструкції дверей, на яких встановлені блокувальний дверний клин і амортизаційний пристрій; Фіг. 3D - вид у поперечному перерізі конструкції дверей, на яких встановлений амортизаційний пристрій, використовуваний для запобігання висовуванню блокувального дверного клину і для його зсуву у втягнуте положення; Фіг. 4А - ізометричний вид запобіжного дверного пристрою згідно з рядом прикладів здійснення даного винаходу, на якому встановлені два стопорні пристрої у позиції готовності; Фіг. 4В - ізометричний вид запобіжного дверного пристрою згідно з рядом прикладів здійснення даного винаходу, на якому встановлені два стопорні пристрої у позиції блокування; Фіг. 5 - зображення в частково розібраному ізометричному виді запобіжного дверного пристрою згідно з рядом прикладів здійснення даного винаходу, на якому важіль спрямовується вздовж кромки виступаючого елемента. Докладний опис прикладів здійснення даного винаходу 1 UA 100705 C2 5 10 15 20 25 30 35 40 45 50 55 60 На Фіг. 1А-1В проілюстрований ізометричний вид запобіжного дверного пристрою згідно з переважним прикладом здійснення даного винаходу. Запобіжний дверний пристрій 20 включає пластину 22, виконану з міцного матеріалу, такого як деревина, метал, пластик або такого, що поєднує в собі вказані матеріали. Пластина 22 має скошений профіль, як можна бачити по трикутній формі частини стінки 24, внаслідок чого блокувальний дверний клин 25 розташований під кутом по відношенню до дверей. Верхній кінець важеля 26 встановлений з можливістю повороту на пластині 22 за допомогою осі 28, внаслідок чого забезпечується вільний поворот важеля. Вісь може бути встановлена перпендикулярно або під нахилом по відношенню до поверхні пластини. Важіль додатково включає один або декілька магнітних елементів 30, розташованих на кромці важеля 26. Важіль зазвичай виконаний з еластичного матеріалу, такого як гума, пластик або з будь-якого їх поєднання. В ряді прикладів здійснення даного винаходу вісь 28 може бути тимчасово демонтована, наприклад, шляхом відгвинчування з метою розташування важеля 26 у протилежному напрямі. Блокувальний дверний клин 25 приєднаний в основному перпендикулярно до нижнього кінця важеля 26. До нижньої сторони блокувального дверного клину 25 приєднаний штирок 36. Блокувальний клин зазвичай виконаний з пластика, деревини, гуми або їх поєднання. Запобіжний дверний пристрій додатково включає стопорний пристрій 37, використовуваний для запобігання обертанню важеля. В цьому випадку стопорний пристрій 37 має поверхню, рівень якої може змінюватися шляхом обертання регулювального елемента 38. На поверхні 40 розташоване поглиблення 39. Виступаючий елемент 42 є статичним елементом, що відходить від верхньої поверхні пластини і розташований над стопорним пристроєм 37. Виступаючий елемент 42 має структуровану поверхню і використовується для спрямовування переміщення штирка 36 вздовж кромки виступаючого елемента при зачиненні дверей. Передній обмежувальний елемент 46 обмежує переміщення важеля 26 у напрямі вперед, коли двері (не показано) достатньо сильно штовхають, що викликає переміщення важеля 26 до контакту з переднім обмежувальним елементом 46. Загнутий виступ 47 на виступаючому елементі 42 обмежує відведення назад важеля більше певного кута при його переміщенні від рами дверей. У ряді прикладів здійснення даного винаходу статичний виступаючий елемент 48 використовують для запобігання повороту важеля більше певного градусу при повороті важеля у напрямі стопорного пристрою. Як показано на Фіг. 1В, згідно з однією особливістю даного винаходу, як мінімум, частина важеля 26 виконана з металу, і для притягування важеля 26 використовують магніт 49. На Фіг. 2А приведений ізометричний вид в розрізі конструкції дверей, на яких встановлений запобіжний дверний пристрій згідно з переважним прикладом здійснення даного винаходу. Конструкція дверей 60 включає двері 62 і дверну раму 64. Запобіжний дверний пристрій 66 приєднаний до дверей 62 і розташований в зоні біля дверної кромки, зверненої у бік дверної рами. Як показано на Фіг. 2В, при закритті дверей 62 у напрямі дверної рами 64 сила зачинення перевищує зусилля захоплення стопорного пристрою, і важіль вивільняється із стопорного пристрою і повертається у напрямі магніту 50. Напрям руху дверей позначений стрілкою 68. Згідно з однією особливістю даного винаходу кут повороту важеля у напрямі від стопорного пристрою регулюється шляхом вибору кута для запобіжного дверного пристрою. Кут визначається, наприклад, шляхом повороту пластини навколо осі. Кут повороту пластини використовують для контролю переміщення важеля відповідно до кута зачинення дверей. На Фіг. 3А приведений вид у розрізі конструкції дверей без запобіжного дверного пристрою. Двері 69 знаходяться у зачиненому положенні, тобто, коли частина дверей в основному притиснута до частини дверної рами 70. Аналогічний вид, який ілюструє дію блокувального дверного клину при зачиненні дверей проілюстрований на Фіг. 3В. В цьому випадку двері 69 штовхають у напрямі до дверної рами 70 зі швидкістю, що створює ефект удару, який викликає зсув блокувального дверного клину 71 у напрямі назовні від дверей, внаслідок чого запобігається контакт дверей 69 з дверною рамою 70. В іншій ситуації, яка є яснішою з посиланням на Фіг. 1А, двері штовхають з величиною обертального моменту, недостатньою для переміщення важеля 26 до контакту з переднім обмежувальним елементом 46, в цьому випадку важіль 26 може або повернутися в свою позицію готовності, або може бути зупинений блокувальним дверним клином 25, при цьому відбувається його затиск між дверима і дверною рамою. Згідно з іншою особливістю даного винаходу блокувальний дверний клин і зв'язаний з ним важіль відводяться від дверної рами за рахунок ефекту амортизації амортизаційного пристрою (не показано), який запобігає висуненню блокувального дверного клину і його зсуву під впливом зусилля у втягнуте положення. На Фіг. 3С приведений вид у розрізі конструкції дверей, який ілюструє блокувальний дверний клин і амортизаційний пристрій. Амортизаційний пристрій 72 зазвичай є пластиною, виконаною з гнучкого матеріалу, такого як пластик або гума. 2 UA 100705 C2 5 10 15 20 25 30 35 40 45 50 55 Амортизаційний пристрій розташований так, щоб при зачиненні дверей забезпечувався контакт дверної рами до її контакту з блокувальним дверним клином 71. Як показано на Фіг. 3D, при доданні зусилля до дверей у напрямі, вказаному стрілкою 73, і при контакті амортизаційного пристрою 72 з дверною рамою 70 відбувається вигинання амортизаційного пристрою 72. Далі блокувальний дверний клин 71 ударяється об амортизаційний пристрій, і за рахунок амортизаційного ефекту амортизаційного пристрою блокувальний дверний клин переміщується назад у напрямі стопорного пристрою (не показано), вказаному стрілкою 74. В іншому прикладі здійснення даного винаходу запобіжний дверний пристрій розташований всередині порожнистої частини дверного полотна, а не на зовнішній поверхні дверей. Зазвичай такий приклад здійснення є прийнятним для дверей транспортних засобів. На Фіг. 4А-4В приведений ізометричний вид запобіжного дверного пристрою згідно з іншим прикладом здійснення даного винаходу, який передбачає два блокувальні дверні клини. На Фіг. 4А запобіжний дверний пристрій 80 включає два блокувальні дверні клини, опис яких нижче приведений в прикладі здійснення подвійного блокувального дверного клину. Механізм 80 включає пластину 82 і два виступаючих елемента 84 і 86. Елементи скошені, як можна бачити по трикутній формі стінки 88. Блокувальний дверний клин додатково включає один або декілька магнітів 90, 92 і 93. Блокувальні дверні клини 94 і 96 в основному приєднані перпендикулярно до нижнього кінця важелів 98 і 100 відповідно. Блокувальний дверний клин знаходиться у позиції готовності, коли важелі 98 і 100 застопорені у стопорних пристроях 106 і 108 відповідно. Важіль 98 притягується до магніту 93, і загнутий виступ на верхній стороні важеля 98 розташовується на верхній частині виступаючого елемента 107, що відходить від важеля 100. Як показано на Фіг. 4В, блокувальний дверний клин міняє своє положення готовності на положення блокування. Як показано на малюнку, важіль 98, здатний обертатися навколо осі 110, звільнений від стопорного пристрою 106 і контактує з магнітом 92 разом з віссю. На вісь 114 встановлена пружина 112. З огляду на те, що важіль 98, який повернувся, не утримує важіль 100, встановлений на осі 114, важіль 100 під дією зусилля пружини 112 повертається у напрямі магніту 90. Коли запобіжний дверний пристрій знаходиться у положенні блокування, важіль 98 притягується до магніту 92, важіль 100 притягується до магніту 90, і блокувальні дверні клини 94 і 96 блокують зачинення дверей у двох місцях. На Фіг. 5 приведений ізометричний вид запобіжного дверного пристрою згідно з переважним видом здійснення даного винаходу, на якому важіль спрямовується вздовж кромки виступаючого елемента. Запобіжний механізм 130 включає один або декілька притягувальних елементів 132, таких як магніти або електромагніти. Верхній кінець важеля 134 шарнірно сполучений із запобіжним дверним підвузлом 136 за допомогою осі 138, внаслідок чого забезпечується вільне обертання важеля. Згідно з одною особливістю даного винаходу важіль 134 може бути розташований у протилежному напрямі по відношенню до положення важеля, як показано на малюнку, при підвішуванні на вісь 140. Блокувальний дверний клин 144 в основному прикріплений перпендикулярно до нижнього кінця важеля 134. Виступаючий елемент 146 є статичним елементом, який відходить від поверхні запобіжного дверного підвузла 136. Виступаючий елемент 146 має структуровану поверхню і використовується для напряму важеля 134 вздовж кромки виступаючого елемента при зачиненні дверей. Загнутий виступ 148 на виступаючому елементі 146 обмежує відведення важеля більше певного кута при його переміщенні від дверної рами. Кут повороту важеля від загнутого виступу 148 регулюється шляхом вибору кута для запобіжного дверного підвузла 136. Кут визначається шляхом переміщення запобіжного дверного підвузла 136 вздовж напрямного пристрою 150 і шляхом фіксації його положення за допомогою стопорного гвинта 152. Запобіжний дверний підвузол переміщується у напрямі, вказаному двонаправленою стрілкою 154. Запобіжний дверний підвузол 136 додатково включає покажчик 156, встановлений на верхній частині запобіжного дверного підвузла 136. Покажчик використовують для наведення на шкали 158, які вказують на ступінь повороту запобіжного дверного підвузла. На бічних поверхнях пластинчастого корпусу 160 виконані отвори, завдяки яким запобіжний дверний пристрій займає блокувальне положення при зачиненні дверей. Кришка 162 оснащена гачками 164 і 166 відповідно. Амортизаційний пристрій 168 шарнірно сполучений з кришкою 162 і спирається на гачок 164. При розташуванні важеля 134 в протилежному напрямі на осі 140 амортизаційний пристрій 168 важеля може бути шарнірно повернений у протилежну сторону і спиратися на гачок 166. В одному прикладі здійснення даного винаходу зовнішня кришка (не показана) сполучена із зовнішньою поверхнею кришки 162, наприклад, шляхом встановлення нижнього краю зовнішньої кришки на гачки 164 і 166 з естетичних міркувань. 60 3 UA 100705 C2 ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 30 35 40 45 1. Запобіжний пристрій для запобігання зачиненню дверей, при цьому пристрій включає: - пластину, прикріплену до дверей; - вісь, що відходить від пластини; - важіль, який включає перший кінець і другий кінець, причому перший кінець важеля закріплений на осі з можливістю повороту; - блокувальний дверний клин, прикріплений в основному перпендикулярно до другого кінця важеля; - щонайменше один магніт, розташований на пластині, для притягування важеля; - щонайменше один магніт, розташований на кромці важеля, і - щонайменше один стопорний пристрій для обмеження повороту важеля. 2. Запобіжний пристрій для запобігання зачиненню дверей за п. 1, який відрізняється тим, що пристрій розташовано на зовнішній поверхні дверей. 3. Запобіжний пристрій для запобігання зачиненню дверей за п. 1, який відрізняється тим, що до запобіжного пристрою приєднана зовнішня кришка. 4. Запобіжний пристрій для запобігання зачиненню дверей за п. 1, який відрізняється тим, що пристрій розташовано всередині порожнистої частини дверного полотна. 5. Запобіжний пристрій для запобігання зачиненню дверей за п. 4, який відрізняється тим, що двері є дверима транспортного засобу. 6. Запобіжний пристрій для запобігання зачиненню дверей за п. 1, який відрізняється тим, що до нижньої сторони блокувального дверного клина приєднано штирок. 7. Запобіжний пристрій для запобігання зачиненню дверей за п. 1, який відрізняється тим, що додатково включає статичний елемент, що відходить від поверхні пластини і забезпечує напрямок руху штирка вздовж кромки виступаючого елемента при зачинених дверях. 8. Запобіжний пристрій для запобігання зачиненню дверей за п. 7, який відрізняється тим, що статичний елемент відходить від запобіжного дверного підвузла з можливістю надання напряму переміщення важеля вздовж кромки виступаючого елемента при зачинених дверях. 9. Запобіжний пристрій для запобігання зачиненню дверей за п. 8, який відрізняється тим, що кут повороту важеля у напрямку від стопорного пристрою регулюється шляхом переміщення запобіжного дверного підвузла вздовж напрямного пристрою. 10. Запобіжний пристрій для запобігання зачиненню дверей за п. 1, який відрізняється тим, що пристрій додатково містить амортизаційний пристрій, який запобігає висуненню блокувального дверного клина в тому випадку, якщо не був забезпечений його контакт з переднім обмежувальним елементом. 11. Запобіжний пристрій для запобігання зачиненню дверей за п. 1, який відрізняється тим, що важіль є знімним з осі для розташування важеля у протилежному напрямі. 12. Запобіжний пристрій для запобігання зачиненню дверей за п. 1, який відрізняється тим, що пластина є скошеною. 13. Запобіжний пристрій для запобігання зачиненню дверей за п. 1, який відрізняється тим, що додатково містить другий блокувальний дверний клин, сполучений в основному перпендикулярно з одним кінцем важеля, тоді як протилежний кінець другого важеля шарнірно сполучений з пластиною за допомогою другої осі, і в якому пружина встановлена на другу вісь так, щоб забезпечувався поворот другого важеля під дією зусилля пружини. 14. Запобіжний пристрій для запобігання зачиненню дверей за п. 1, який відрізняється тим, що елемент, що притягує метал, є магнітом. 15. Запобіжний пристрій для запобігання зачиненню дверей за п. 1, який відрізняється тим, що елемент, що притягує метал, є електромагнітом. 4 UA 100705 C2 5 UA 100705 C2 6 UA 100705 C2 7 UA 100705 C2 8 UA 100705 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
