Краплеуловлювач

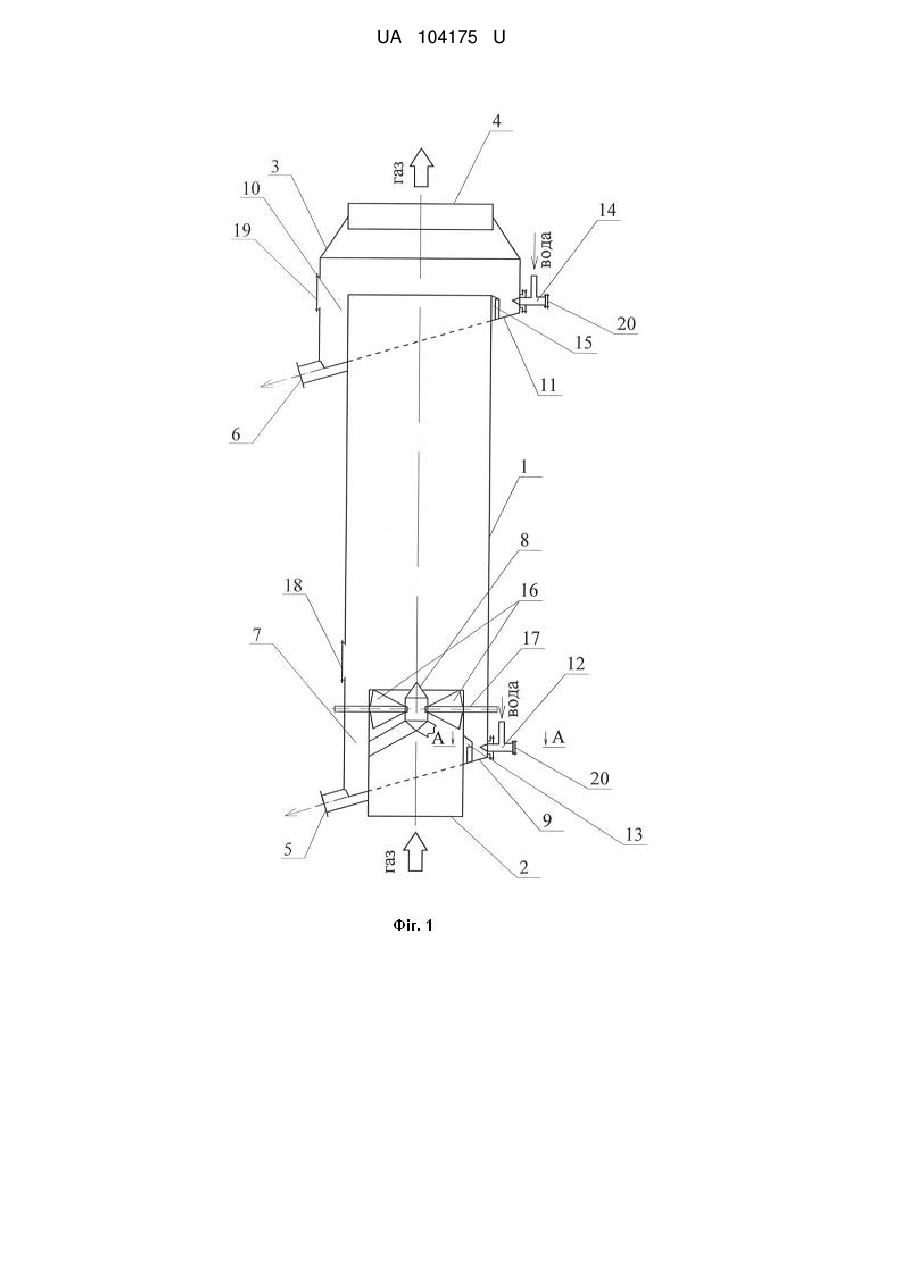

Реферат: Краплеуловлювач містить корпус, вхідну трубу, розміщену в нижній частині корпусу коаксіально до нього всередині з утворенням кільцевої камери між корпусом і вхідною трубою та обладнану завихрювачем, розширювальну насадку, розміщену у верхній частині корпусу коаксіально до нього зовні з утворенням кільцевої камери між корпусом і насадкою, вихідну трубу, з'єднану з розширювальною насадкою, та патрубки для відведення рідини, розміщені в дні кільцевих камер. При цьому корпус обладнаний зрошувальним пристроєм, виконаним у вигляді щонайменше однієї зрошувальної форсунки і розсікача, який функціонально взаємодіє з нею та встановлений в кільцевій камері між корпусом і вхідною трубою, розширювальна насадка обладнана зрошувальним пристроєм, виконаним у вигляді щонайменше однієї зрошувальної форсунки і розсікача, який функціонально взаємодіє з нею та встановлений в кільцевій камері між корпусом і розширювальною насадкою, при цьому завихрювач обладнаний поворотними напрямними лопатками, які закріплені на поворотних валах. UA 104175 U (12) UA 104175 U UA 104175 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пристроїв для уловлювання краплинної рідини з газового потоку та може бути використаний в металургії в системах мокрого газоочищення. Найбільш близьким за сукупністю ознак до об'єкт, що заявляється, є вибраний як прототип краплеуловлювач, що містить корпус, вхідну трубу, розширювальну насадку, вихідну трубу, з'єднану з розширювальною насадкою, та патрубки для відведення уловленої рідини з корпусу і розширювальної насадки. Вхідна труба розміщена всередині корпусу в його нижній частині коаксіально до нього, утворює з корпусом кільцеву камеру та обладнана на кінці завихрювачем. Завихрювач виконаний у вигляді закручувальної насадки, напрямні якої жорстко зафіксовані в одному положенні. Розширювальна насадка розміщена зовні корпусу в його верхній частині коаксіально до нього та утворює з корпусом кільцеву камеру. Патрубок для відведення уловленої рідини з корпусу розміщений в дні кільцевої камери між корпусом і вхідною трубою, а патрубок для відведення уловленої рідини з розширювальної насадки розміщений в дні кільцевої камери між корпусом і розширювальною насадкою (Авт. св. СРСР 341530, опубл. 14.06.1972, бюл. 19). У об'єкта, що заявляється, і прототипу співпадають такі суттєві ознаки. Обидва краплеуловлювачи містять корпус, вхідну трубу, розміщену в нижній частині корпусу коаксіально до нього всередині з утворенням кільцевої камери між корпусом і вхідною трубою та обладнану завихрювачем, розширювальну насадку, розміщену у верхній частині корпусу коаксіально до нього зовні з утворенням кільцевої камери між корпусом і насадкою, вихідну трубу, з'єднану з розширювальною камерою, та патрубки для відведення рідини, розміщені в дні кільцевих камер. Аналіз технічних властивостей прототипу, обумовлених його ознаками, показує, що отриманню очікуваного технічного результату при використанні прототипу перешкоджають такі причини. В процесі експлуатації уловлена рідина з частинками пилу опускається в кільцеві камери. При цьому в силу своєї низької плинності та відсутності примусового змивання відбувається накопичення шламу на стінках і дні кільцевих камер, а також забивання патрубків для відведення уловленої рідини. Далі відбувається переповнювання кільцевих камер уловленою рідиною та їхнє заростання шламом, що призводить до зворотного току уловленої рідини з пилом, з одного боку, з корпусу у вхідний патрубок, а з іншого боку, з розширювальної насадки в корпус. В результаті цього відбувається додаткове насичення газового потоку і рідиною, і пилом. Для прочищення і ремонтів необхідно розрізати корпус прототипу, що зумовлює підвищення їхньої трудомісткості та збільшення витрат часу на їхнє здійснення. Жорстка фіксація напрямних у закручувальній насадці завихрювача не дозволяє регулювати ступінь закручування газового потоку в залежності від конкретних умов експлуатації, а також регулювати його витрату. Все це призводить до зниження ефективності уловлювання краплинної рідини, до збільшення кількості позапланових зупинок краплеуловлювача на ремонт і прочищення, до збільшення витрат часу на такий ремонт і прочищення та ускладнює ці процеси, а це, в свою чергу, обумовлює зниження надійності роботи краплеуловлювача в цілому. В основу об'єкта, що заявляється, поставлено задачу створити такий краплеуловлювач, в якому удосконалення шляхом введення нових елементів дозволять при використанні об'єкта, що заявляється, забезпечити досягнення технічного результату, що полягає у підвищенні надійності роботи краплеуловлювача при спрощенні його обслуговування та підвищенні ефективності уловлювання краплинної рідини. Краплеуловлювач, що заявляється, містить корпус, вхідну трубу, розміщену в нижній частині корпусу коаксіально до нього всередині з утворенням кільцевої камери між корпусом і вхідною трубою та обладнану завихрювачем, розширювальну насадку, розміщену у верхній частині корпусу коаксіально до нього зовні з утворенням кільцевої камери між корпусом і насадкою, вихідну трубу, з'єднану з розширювальною насадкою, та патрубки для відведення рідини, розміщені в дні кільцевих камер. Відмітною особливістю краплеуловлювача, що заявляється, є наступне. Корпус обладнаний зрошувальним пристроєм, виконаним у вигляді щонайменше однієї зрошувальної форсунки і розсікача, який функціонально взаємодіє з нею та встановлений в кільцевій камері між корпусом і вхідною трубою. Розширювальна насадка також обладнана зрошувальним пристроєм, виконаним у вигляді щонайменше однієї зрошувальної форсунки і розсікача, який функціонально взаємодіє з нею та встановлений в кільцевій камері між корпусом і розширювальною насадкою. При цьому завихрювач обладнаний поворотними напрямними лопатками, які в центрі закріплені на поворотних валах. В окремих випадках використання об'єкт, що заявляється, характеризується тим, що: 1 UA 104175 U 5 10 15 20 25 30 35 40 45 50 55 60 - зрошувальні форсунки змонтовані зовні корпусу і зовні розширювальної насадки діаметрально протилежно патрубкам для відведення рідини, при цьому дно кільцевих камер виконано похилим у бік останніх; - зрошувальні форсунки додатково змонтовані зовні корпусу і зовні розширювальної насадки над патрубками для відведення рідини; - зрошувальні форсунки обладнані знімними торцевими заглушками; - зрошувальні форсунки виконані знімними; - зрошувальні форсунки виконані щілинними або евольвентними; - корпус і розширювальна насадка обладнані технологічними люками. При використанні об'єкта, що заявляється, забезпечується досягнення технічного результату, який полягає у підвищенні надійності роботи краплеуловлювача. Крім того, при використанні об'єкта, що заявляється, забезпечується досягнення додаткового технічного результату, який полягає у підвищенні ефективності уловлювання краплинної рідини з газового потоку, у спрощенні обслуговування і скороченні кількості позапланових зупинок краплеуловлювача на ремонт, зокрема на прочищення від відкладень, а також у скороченні витрат часу на його обслуговування. Між сукупністю суттєвих ознак об'єкта, що заявляється, і технічним результатом, що досягається, існує такий причинно-наслідковий зв'язок. Обладнання корпусу і розширювальної насадки зрошувальними пристроями, кожний з яких виконаний у вигляді щонайменше однієї зрошувальної форсунки і розсікача, який функціонально взаємодіє з нею, дозволяє примусово змивати уловлену рідину з частинками пилу зі стінок і дна кільцевих камер, забезпечити постійне протікання води дном кільцевих камер, постійну проточність патрубків для відведення рідини. Все це перешкоджає утворенню шламових відкладень на стінках і дні кільцевих камер, а також забиванню патрубків для відведення рідини шламом, що, в свою чергу, запобігає зашламовуванню кільцевих камер та виходу об'єкта, що заявляється, з режиму краплеуловлювання (очищення газового потоку від краплин рідини). При цьому використання у зрошувальних пристроях розсікачів, які розміщені в кільцевих камерах навпроти форсунок і які функціонально взаємодіють з ними, дозволяє найбільш ефективно розподіляти потік зрошувальної рідини, підвищити ефективність і щільність обмивання стінок і дна кільцевих камер, забезпечує захист вхідної труби і корпусу від струменя зрошувальної рідини. Все це забезпечує скорочення кількості позапланових зупинок краплеуловлювача на ремонт, зокрема на прочищення від відкладень, спрощення обслуговування, а також підвищення надійності роботи краплеуловлювача при підвищенні ефективності уловлювання краплинної рідини з газового потоку за рахунок запобігання зашламовуванню кільцевих камер. Виконання завихрювача у вигляді встановлених на кінці вхідної труби поворотних напрямних лопаток, які закріплені в центрі на поворотних валах і положення яких може регулюватися в залежності від технологічних особливостей, дозволяє регулювати ступінь закручування газового потоку в краплеуловлювачі, а також здійснювати гнучке регулювання витрати газу, аж до повного припинення його проходження шляхом повного перекриття вхідної труби. Залежно від умов експлуатації це сприяє спрощенню процесу зміни положення напрямних лопаток, підвищенню ефективності уловлювання краплинної рідини з газового потоку, а також найбільш ефективному протіканню процесів відкидання крапель рідини з частинками пилу до стінок корпусу та їхньому опусканню в кільцеву камеру при запобіганні їхнього зависання з утворенням шламових відкладень. Все це забезпечує скорочення кількості позапланових зупинок краплеуловлювача на ремонт і прочищення, спрощує обслуговування, а також підвищує надійність роботи краплеуловлювача в цілому. Встановлення зрошувальних форсунок зовні корпусу і зовні розширювальної насадки діаметрально протилежно патрубкам для відведення рідини та виконання дна кільцевих камер похилим у бік цих патрубків сприяє підвищенню швидкості струму зрошувальної рідини в кільцевих камерах, підвищенню швидкості протоки в патрубках для відведення рідини, а також додатково знижує ймовірність зависання (утримування) шламових відкладень на дні кільцевих камер. Все це забезпечує скорочення кількості позапланових зупинок краплеуловлювача на ремонт, зокрема на прочищення від відкладень, спрощення обслуговування, а також підвищення надійності роботи краплеуловлювача при підвищенні ефективності уловлювання краплинної рідини з газового потоку за рахунок запобігання зашламовуванню кільцевих камер. За рахунок додаткового встановлення форсунок зовні корпусу і зовні розширювальної насадки над патрубками для відведення рідини забезпечується додаткове обмивання низу кільцевих камер з діаметрально протилежного боку від місця розміщення основних форсунок. Додаткове розпилення води безпосередньо над патрубками для відведення уловленої рідини 2 UA 104175 U 5 10 15 20 25 30 35 40 45 50 55 60 додатково запобігає їхньому зашламовуванню, забезпечує додаткове зволоження і розм'якшення шламових відкладень, що рухаються до патрубків. Все це забезпечує скорочення кількості позапланових зупинок краплеуловлювача на ремонт, зокрема на прочищення від відкладень, спрощення обслуговування, а також підвищення надійності роботи краплеуловлювача при підвищенні ефективності уловлювання краплинної рідини з газового потоку за рахунок запобігання зашламовуванню низу кільцевих камер і патрубків для відведення уловленої рідини. Обладнання зрошувальних форсунок знімними торцевими заглушками спрощує і скорочує витрати часу на їхнє прочищення, а також дозволяє це робити як при їхньому зніманні, так і без їхнього знімання з краплеуловлювача. Виконання зрошувальних форсунок знімними спрощує процес їхнього монтажу і демонтажу, наприклад для здійснення прочищення. Використання щілинних або евольвентних зрошувальних форсунок забезпечує найефективніший перебіг процесів подавання води в кільцеві камери плоским або порожнистим факелом зрошення, відповідно, і змивання відкладень. Все це забезпечує підвищення надійності роботи краплеуловлювача, спрощення обслуговування, а також підвищення ефективності уловлювання краплинної рідини з газового потоку за рахунок запобігання зашламовуванню кільцевих камер і патрубків для відведення уловленої рідини. За рахунок обладнання корпусу і розширювальної насадки технологічними люками конструктивно просто забезпечується можливість огляду краплеуловлювача при планових зупинках і, в разі потреби, обслуговування. Все це забезпечує скорочення кількості позапланових зупинок краплеуловлювача на ремонт, зокрема на прочищення від відкладень, спрощення обслуговування, а також підвищення надійності роботи краплеуловлювача при підвищенні ефективності уловлювання краплинної рідини з газового потоку за рахунок своєчасно виявлення відкладень та їхнього видалення. Суть об'єкта, що заявляється, пояснюється кресленнями, на яких зображено: - на фіг. 1 - загальний вигляд краплеуловлювача; - на фіг. 2 - переріз за А-А на фіг. 1. На кресленнях проставлені такі позначення: 1 - корпус; 2 - вхідна труба; 3 - розширювальна насадка; 4 - вихідна труба; 5 - патрубок для відведення рідини; 6 - патрубок для відведення рідини; 7 - кільцева камера; 8 - завихрювач; 9 - дно кільцевої камери; 10 - кільцева камера 11 - дно кільцевої камери; 12 - зрошувальна форсунка; 13 - розсікач; 14 - зрошувальна форсунка; 15 - розсікач; 16 - поворотна напрямна лопатка; 17 - поворотний вал; 18 - технологічний люк; 19 - технологічний люк; 20 - торцева заглушка; 21 - зрошувальна форсунка; 22 - розсікач; 23 - зрошувальна форсунка; 24 - розсікач. У конкретному прикладі краплеуловлювач, що заявляється, містить вертикально встановлений циліндричний корпус 1 з вхідною трубою 2, розширювальною насадкою 3, вихідною трубою 4, з'єднаною з розширювальною насадкою 3, патрубком 5 для відведення уловленої рідини з корпусу 1 та патрубком 6 для відведення уловленої рідини з розширювальної насадки 3. Вхідна труба 2 розміщена всередині корпусу 1 в його нижній частині коаксіально з утворенням кільцевої камери 7 між корпусом 1 і вхідною трубою 2 та обладнана на кінці завихрювачем 8. Патрубок 5 для відведення уловленої рідини з корпусу 1 розташований в дні 9 кільцевої камери 7. При цьому дно 9 кільцевої камери 7 виконано похилим у бік патрубка 3 UA 104175 U 5 10 15 20 25 30 35 40 45 50 55 60 5, а патрубок 5 розміщений в дні 9 так, що його вісь співпадає з лінією похилого дна 9. Розширювальна насадка 3 розміщена зовні корпусу 2 в його верхній частині коаксіально з утворенням кільцевої камери 10 між корпусом 1 і розширювальною насадкою 3. Патрубок 6 для відведення уловленої рідини з розширювальної насадки 3 розміщений в дні 11 кільцевої камери 10. При цьому дно 11 кільцевої камери 10 виконано похилим у бік патрубка 6, а патрубок 6 розміщений в дні 11 так, що його вісь співпадає з лінією похилого дна 11. Корпус 1 обладнаний зрошувальним пристроєм, який являє собою зрошувальну форсунку 12 і розсікач 13, які функціонально взаємодіють між собою. Зрошувальна форсунка 12 встановлена зовні корпусу 1 поблизу дна 9 діаметрально протилежно патрубку 5 для відведення рідини, а розсікач 13 встановлений в кільцевій камері 7 навпроти форсунки 12 та закріплений на вхідній трубі 2 і дні 9, при цьому його бічні частини виконані увігнутими до вхідної трубі 2, а розсікаюча грань суміщена з віссю зрошувальної форсунки 12 (фіг. 2). Розширювальна насадка 3 також обладнана зрошувальним пристроєм, який являє собою зрошувальну форсунку 14 і розсікач 15, які функціонально взаємодіють між собою. Зрошувальна форсунка 14 встановлена зовні розширювальної насадки 3 поблизу дна 11 діаметрально протилежно патрубку 6 для відведення рідини, а розсікач 15 встановлений в кільцевій камері 10 навпроти форсунки 14, закріплений на корпусі 1 і дні 11, при цьому його бічні частини виконані увігнутими до корпусу 1, а розсікаюча грань суміщена з віссю зрошувальної форсунки 14. Залежно від конкретних умов експлуатації, розмірів краплеуловлювача та розрахункової витрати газу зрошувальний пристрій корпусу 1 і зрошувальний пристрій розширювальної насадки 3 може бути обладнаний декількома зрошувальними форсунками з розсікачами, які можуть бути встановлені в заданих точках по колу корпусу 1 і розширювальної насадки 3. Завихрювач 8 виконаний у вигляді поворотних напрямних лопаток 16 для закручування газового потоку, які розміщені на кінці вхідної труби 2 і закріплені своєю центральною частиною на поворотних валах 17. Кожна лопатка 16 закріплена на своєму окремому поворотному валу 17. Поворотні вали 17 встановлені співвісно в корпусі 1, вхідній трубі 2 та центральній опорі завихрювача 8 із забезпеченням газощільності і можливості повороту навколо своєї осі для зміни положення лопаток 16. Крім того, корпус 1 в нижній частині над завихрювачем 10 обладнаний технологічним люком 18, а розширювальна насадка 3 в області верхнього закінчення корпусу 1 обладнана технологічним люком 19. Зрошувальні форсунки 12 і 14 обладнані знімними торцевими заглушками 20, що закріплені, наприклад, за допомогою фланце-болтового з'єднання. В окремих випадках виконання (фіг. 3) корпус 1 може бути додатково обладнаний зрошувальною форсункою 21 і розсікачем 22, який функціонально взаємодіє з нею, а розширювальна насадка 3 може бути додатково обладнана зрошувальною форсункою 23 і розсікачем 24, який функціонально взаємодіє з нею. Зрошувальна форсунка 21 встановлена зовні корпусу 1 поблизу дна 9 над патрубком 5 для відведення рідини діаметрально протилежно форсунці 12, а розсікач 22 встановлений в кільцевій камері 7 навпроти форсунки 21, закріплений на вхідній трубі 2 і дні 9, при цьому його бічні частини виконані увігнутими до вхідної трубі 2, а розсікаюча грань суміщена з віссю зрошувальної форсунки 21. Зрошувальна форсунка 23 встановлена зовні розширювальної насадки 3 поблизу дна 11 над патрубком 6 діаметрально протилежно форсунці 14, а розсікач 24 встановлений в кільцевій камері 10 навпроти форсунки 23, закріплений на корпусі 1 і дні 11, при цьому його бічні частини виконані увігнутими до корпусу 1, а розсікаюча грань суміщена з віссю зрошувальної форсунки 23. Зрошувальні форсунки 21 і 23 також обладнані торцевими заглушками 20, що закріплені, наприклад, за допомогою фланце-болтового з'єднання. В залежності від умов експлуатації зрошувальні форсунки 12, 14, 21, 23 можуть встановлюватись як стаціонарно (виконуються незнімними, наприклад приварені), так можуть бути виконані і знімними, наприклад закріплені за допомогою фланце-болтового з'єднання. Залежно від умов експлуатації зрошувальні форсунки 12, 14, 21, 23 можуть бути виконані щілинними або евольвентними. У конкретному прикладі виготовлення зрошувальні форсунки 12, 14, 22, 23 виконані щілинними. У конкретному прикладі виконання об'єкт, що заявляється, працює в такий спосіб. Газовий потік із завислими краплями рідини по вхідній трубі 2 надходить у завихрювач 8, проходить через поворотні напрямні лопатки 16 і закручується, краплі рідини з газового потоку відкидаються до стінок корпусу 1, стікають вниз і по похилому дну 9 кільцевої камери 7 направляються до патрубка 5, через який і відводяться. При зміні положення поворотних напрямних лопаток 16 у завихрювачі 8 забезпечується можливість регулювання, наприклад під 4 UA 104175 U 5 10 15 20 25 30 35 40 45 50 55 60 час налагоджування, ступеня закручування газового потоку для підвищення ефективності уловлювання краплинної рідини та скорочення виносу крапель з частинками шламу. Таке регулювання може здійснюватись як під час налагоджування, так і в процесі експлуатації краплеуловлювача, що заявляється, як автоматично за допомогою системи електроавтоматики (на кресленнях не показана), так і в ручному режимі. Крім того, лопатки 16 забезпечують можливість регулювання витрати газу за рахунок зміни перерізу вхідного патрубка 2 для проходження газового потоку, аж до повного його перекриття. При потраплянні закрученого газового потоку з корпусу 1 у велику за діаметром розширювальну насадку 3 відбувається раптове розширення газового потоку та зниження швидкості його руху. Внаслідок цього відбувається відривання плівки вологи, яка газовим потоком переміщується внутрішньою поверхнею корпусу 1 в бік вихідного патрубка 4, подальше опускання рідини стінками кільцевої камери 10 вниз та її стікання похилим дном 11 кільцевої камери 10 до патрубка 6, через який вона і відводиться. Далі після розширювальної насадки 3 газовий потік відводиться з краплеуловлювача по вихідній трубі 4. У процесі експлуатації краплеуловлювача, що заявляється, зі зрошувальної форсунки 12 в кільцеву камеру 7 постійно подається вода, яка розсікачем 13 рівномірно розподіляється по похилому дну 9. Потоки, що утворилися, спрямовуються від розсікача 13 вправо і вліво по кільцевій камері 7, забезпечуючи обмивання вхідної труби 2 з боку кільцевої камери 7 і дна 9. При цьому забезпечується постійна проточність води дном 9 кільцевої камери 7, її обмивання, примусове змивання уловленої рідини з частинками шламу в патрубок 5, а також запобігається утворення застійних зон для накопичення шламу, зокрема в зоні дотику дна 9 і вхідної труби 2, та запобігання зашламовуванню парубка 5. При додатковому обладнанні корпусу 1 зрошувальною форсункою 21, яка розташована діаметрально протилежно форсунці 12 над патрубком 5 і функціонально взаємодіє з розсікачем 22, забезпечується додаткове обмивання кільцевої камери 7 з діаметрально протилежного боку від місця розміщення форсунки 12. Потоки, що утворилися, спрямовуються від розсікача 22 вправо і вліво по кільцевій камері 7, забезпечуючи обмивання вхідної труби 2 з боку кільцевої камери 7 і дна 9. При цьому потоки опускаються по вхідний трубі 2 на дно 9, додатково підвищуючи ефективність обмивання і забезпечуючи проточність води дном 9 кільцевої камери 7. Додаткове розпилення води безпосередньо над патрубком 5 запобігає накопичення шламу в його області та додатково запобігає його зашламовуванню, забезпечує додаткове зволоження і розм'якшення шламових відкладень, що рухаються до патрубка 5. Зокрема відбувається розбивання і зменшення розмірів шламових конгломератів. Це запобігає накопиченню шламових відкладення в нижній частині кільцевої камери 7. Аналогічні процеси відбуваються і в кільцевій камері 10 розширювальної насадки 3 при зрошуванні зі зрошувальної форсунки 14 (фіг. 1) або ж при спільному зрошуванні зі зрошувальної форсунки 14 та зрошувальної форсунки 23, яка розміщена діаметрально протилежно до зрошувальної форсунки 14 над патрубком 6 для відведення рідини (фіг. 3). Постійне змивання запобігає утворенню великих конгломератів шламу, відривання яких та скочування яких похилим дном 9 та/або 11 може призвести до перекриття патрубка 5 та/або 6, до подальшого переповнення кільцевих камер 7 та/або 10 уловленою рідиною з частинками шламу та до виведення об'єкта, що заявляється, з процесу краплеуловлювання. Використання щілинних форсунок забезпечує обмивання кільцевих камер 7 і 10 цілісним факелом зрошування і найбільш доцільно для газового потоку з великим залишковим вмістом важких частинок пилу, які у великій мірі схильні до зависання і утворення великих конгломератів. Використання евольвентних форсунок забезпечує обмивання кільцевих камер 7 і 10 порожнистим факелом зрошування і найбільш доцільно для газового потоку з невеликим залишковим вмістом частинок пилу, які досить легко змиваються. У процесі експлуатації огляд і обслуговування, наприклад прочищення, внутрішніх частин краплеуловлювача, що заявляється, здійснюється через технологічні люки 18 і 19, що спрощує і скорочує витрати часу на ці операції. У процесі експлуатації зрошувальні форсунки 12, 14, 21 і 23 потребують прочищення або заміни. Обладнання форсунок знімними торцевими заглушка 20 спрощує і скорочує витрати часу на прочищення, яке може проводитись як зі зніманням, так і без знімання форсунок з краплеуловлювача. А встановлення форсунок зовні корпусу і розширювальної насадки, а також їхнє виконання знімними спрощує процес огляду їхнього стану, а також монтажу і демонтажу при скороченні витрат часу. За рахунок запобігання утворенню шламових відкладень в кільцевих камерах 7 і 10 та забиванню патрубків 5 і 6 для відведення уловленої рідини, а також за рахунок спрощення оглядів і обслуговування забезпечується підвищення надійності роботи краплеуловлювача, що 5 UA 104175 U заявляється, скорочення кількості його позапланових зупинок на ремонти та підвищення ефективності уловлювання краплинної рідини. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 25 1. Краплеуловлювач, що містить корпус, вхідну трубу, розміщену в нижній частині корпусу коаксіально до нього всередині з утворенням кільцевої камери між корпусом і вхідною трубою та обладнану завихрювачем, розширювальну насадку, розміщену у верхній частині корпусу коаксіально до нього зовні з утворенням кільцевої камери між корпусом і насадкою, вихідну трубу, з'єднану з розширювальною насадкою, та патрубки для відведення рідини, розміщені в дні кільцевих камер, який відрізняється тим, що корпус обладнаний зрошувальним пристроєм, виконаним у вигляді щонайменше однієї зрошувальної форсунки і розсікача, який функціонально взаємодіє з нею та встановлений в кільцевій камері між корпусом і вхідною трубою, розширювальна насадка обладнана зрошувальним пристроєм, виконаним у вигляді щонайменше однієї зрошувальної форсунки і розсікача, який функціонально взаємодіє з нею та встановлений в кільцевій камері між корпусом і розширювальною насадкою, при цьому завихрювач обладнаний поворотними напрямними лопатками, які закріплені на поворотних валах. 2. Краплеуловлювач за п. 1, який відрізняється тим, що зрошувальні форсунки змонтовані зовні корпусу і зовні розширювальної насадки діаметрально протилежно патрубкам для відведення рідини, при цьому дно кільцевих камер виконано похилим у бік останніх. 3. Краплеуловлювач за п. 2, який відрізняється тим, що зрошувальні форсунки додатково змонтовані зовні корпусу і зовні розширювальної насадки над патрубками для відведення рідини. 4. Краплеуловлювач за пп. 1-3, який відрізняється тим, що зрошувальні форсунки обладнані знімними торцевими заглушками, виконані знімними та виконані щілинними або евольвентними, при цьому корпус і розширювальна насадка обладнані технологічними люками. 6 UA 104175 U 7 UA 104175 U 8 UA 104175 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
