Диван

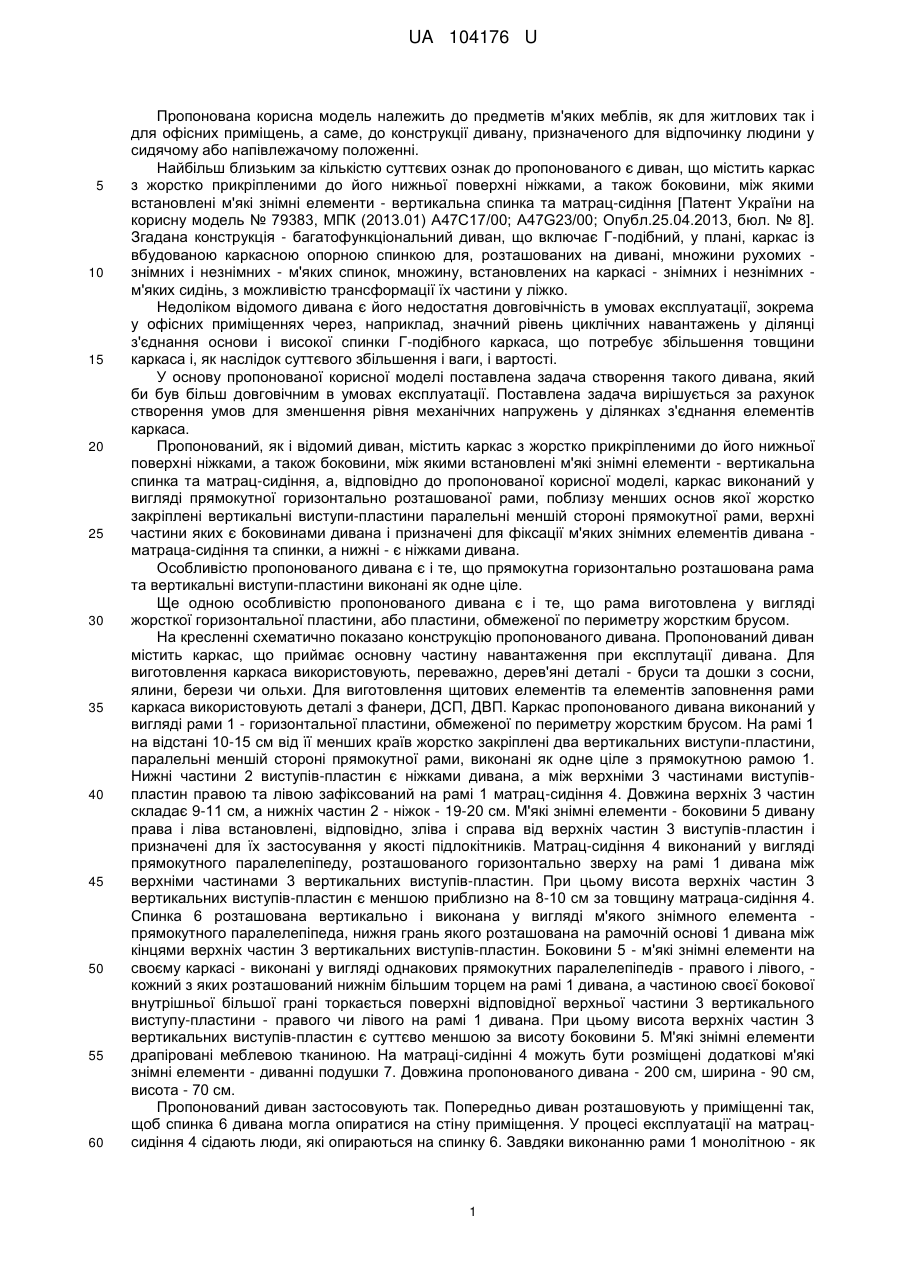

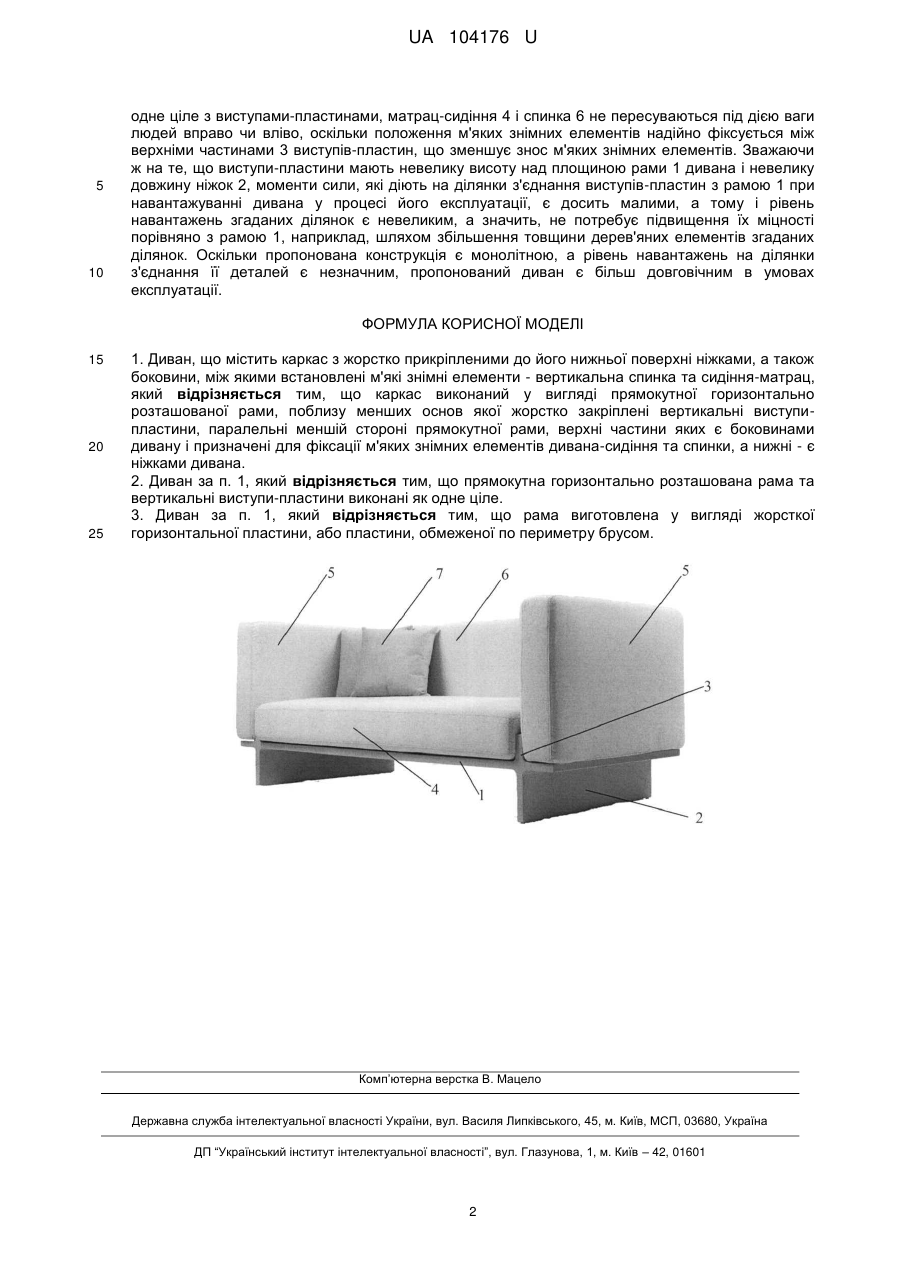

Реферат: Диван містить каркас з жорстко прикріпленими до його нижньої поверхні ніжками, а також боковини, між якими встановлені м'які знімні елементи - вертикальна спинка та сидіння – матрац. Каркас виконаний у вигляді прямокутної горизонтально розташованої рами, поблизу менших основ якої жорстко закріплені вертикальні виступи-пластини, паралельні меншій стороні прямокутної рами, верхні частини яких є боковинами дивана і призначені для фіксації м'яких знімних елементів дивана-сидіння та спинки, а нижні - є ніжками дивана. UA 104176 U (54) ДИВАН UA 104176 U UA 104176 U 5 10 15 20 25 30 35 40 45 50 55 60 Пропонована корисна модель належить до предметів м'яких меблів, як для житлових так і для офісних приміщень, а саме, до конструкції дивану, призначеного для відпочинку людини у сидячому або напівлежачому положенні. Найбільш близьким за кількістю суттєвих ознак до пропонованого є диван, що містить каркас з жорстко прикріпленими до його нижньої поверхні ніжками, а також боковини, між якими встановлені м'які знімні елементи - вертикальна спинка та матрац-сидіння [Патент України на корисну модель № 79383, МПК (2013.01) А47С17/00; A47G23/00; Опубл.25.04.2013, бюл. № 8]. Згадана конструкція - багатофункціональний диван, що включає Г-подібний, у плані, каркас із вбудованою каркасною опорною спинкою для, розташованих на дивані, множини рухомих знімних і незнімних - м'яких спинок, множину, встановлених на каркасі - знімних і незнімних м'яких сидінь, з можливістю трансформації їх частини у ліжко. Недоліком відомого дивана є його недостатня довговічність в умовах експлуатації, зокрема у офісних приміщеннях через, наприклад, значний рівень циклічних навантажень у ділянці з'єднання основи і високої спинки Г-подібного каркаса, що потребує збільшення товщини каркаса і, як наслідок суттєвого збільшення і ваги, і вартості. У основу пропонованої корисної моделі поставлена задача створення такого дивана, який би був більш довговічним в умовах експлуатації. Поставлена задача вирішується за рахунок створення умов для зменшення рівня механічних напружень у ділянках з'єднання елементів каркаса. Пропонований, як і відомий диван, містить каркас з жорстко прикріпленими до його нижньої поверхні ніжками, а також боковини, між якими встановлені м'які знімні елементи - вертикальна спинка та матрац-сидіння, а, відповідно до пропонованої корисної моделі, каркас виконаний у вигляді прямокутної горизонтально розташованої рами, поблизу менших основ якої жорстко закріплені вертикальні виступи-пластини паралельні меншій стороні прямокутної рами, верхні частини яких є боковинами дивана і призначені для фіксації м'яких знімних елементів дивана матраца-сидіння та спинки, а нижні - є ніжками дивана. Особливістю пропонованого дивана є і те, що прямокутна горизонтально розташована рама та вертикальні виступи-пластини виконані як одне ціле. Ще одною особливістю пропонованого дивана є і те, що рама виготовлена у вигляді жорсткої горизонтальної пластини, або пластини, обмеженої по периметру жорстким брусом. На кресленні схематично показано конструкцію пропонованого дивана. Пропонований диван містить каркас, що приймає основну частину навантаження при експлутації дивана. Для виготовлення каркаса використовують, переважно, дерев'яні деталі - бруси та дошки з сосни, ялини, берези чи ольхи. Для виготовлення щитових елементів та елементів заповнення рами каркаса використовують деталі з фанери, ДСП, ДВП. Каркас пропонованого дивана виконаний у вигляді рами 1 - горизонтальної пластини, обмеженої по периметру жорстким брусом. На рамі 1 на відстані 10-15 см від її менших країв жорстко закріплені два вертикальних виступи-пластини, паралельні меншій стороні прямокутної рами, виконані як одне ціле з прямокутною рамою 1. Нижні частини 2 виступів-пластин є ніжками дивана, а між верхніми 3 частинами виступівпластин правою та лівою зафіксований на рамі 1 матрац-сидіння 4. Довжина верхніх 3 частин складає 9-11 см, а нижніх частин 2 - ніжок - 19-20 см. М'які знімні елементи - боковини 5 дивану права і ліва встановлені, відповідно, зліва і справа від верхніх частин 3 виступів-пластин і призначені для їх застосування у якості підлокітників. Матрац-сидіння 4 виконаний у вигляді прямокутного паралелепіпеду, розташованого горизонтально зверху на рамі 1 дивана між верхніми частинами 3 вертикальних виступів-пластин. При цьому висота верхніх частин 3 вертикальних виступів-пластин є меншою приблизно на 8-10 см за товщину матраца-сидіння 4. Спинка 6 розташована вертикально і виконана у вигляді м'якого знімного елемента прямокутного паралелепіпеда, нижня грань якого розташована на рамочній основі 1 дивана між кінцями верхніх частин 3 вертикальних виступів-пластин. Боковини 5 - м'які знімні елементи на своєму каркасі - виконані у вигляді однакових прямокутних паралелепіпедів - правого і лівого, кожний з яких розташований нижнім більшим торцем на рамі 1 дивана, а частиною своєї бокової внутрішньої більшої грані торкається поверхні відповідної верхньої частини 3 вертикального виступу-пластини - правого чи лівого на рамі 1 дивана. При цьому висота верхніх частин 3 вертикальних виступів-пластин є суттєво меншою за висоту боковини 5. М'які знімні елементи драпіровані меблевою тканиною. На матраці-сидінні 4 можуть бути розміщені додаткові м'які знімні елементи - диванні подушки 7. Довжина пропонованого дивана - 200 см, ширина - 90 см, висота - 70 см. Пропонований диван застосовують так. Попередньо диван розташовують у приміщенні так, щоб спинка 6 дивана могла опиратися на стіну приміщення. У процесі експлуатації на матрацсидіння 4 сідають люди, які опираються на спинку 6. Завдяки виконанню рами 1 монолітною - як 1 UA 104176 U 5 10 одне ціле з виступами-пластинами, матрац-сидіння 4 і спинка 6 не пересуваються під дією ваги людей вправо чи вліво, оскільки положення м'яких знімних елементів надійно фіксується між верхніми частинами 3 виступів-пластин, що зменшує знос м'яких знімних елементів. Зважаючи ж на те, що виступи-пластини мають невелику висоту над площиною рами 1 дивана і невелику довжину ніжок 2, моменти сили, які діють на ділянки з'єднання виступів-пластин з рамою 1 при навантажуванні дивана у процесі його експлуатації, є досить малими, а тому і рівень навантажень згаданих ділянок є невеликим, а значить, не потребує підвищення їх міцності порівняно з рамою 1, наприклад, шляхом збільшення товщини дерев'яних елементів згаданих ділянок. Оскільки пропонована конструкція є монолітною, а рівень навантажень на ділянки з'єднання її деталей є незначним, пропонований диван є більш довговічним в умовах експлуатації. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 1. Диван, що містить каркас з жорстко прикріпленими до його нижньої поверхні ніжками, а також боковини, між якими встановлені м'які знімні елементи - вертикальна спинка та сидіння-матрац, який відрізняється тим, що каркас виконаний у вигляді прямокутної горизонтально розташованої рами, поблизу менших основ якої жорстко закріплені вертикальні виступипластини, паралельні меншій стороні прямокутної рами, верхні частини яких є боковинами дивану і призначені для фіксації м'яких знімних елементів дивана-сидіння та спинки, а нижні - є ніжками дивана. 2. Диван за п. 1, який відрізняється тим, що прямокутна горизонтально розташована рама та вертикальні виступи-пластини виконані як одне ціле. 3. Диван за п. 1, який відрізняється тим, що рама виготовлена у вигляді жорсткої горизонтальної пластини, або пластини, обмеженої по периметру брусом. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
