Лопата тактична

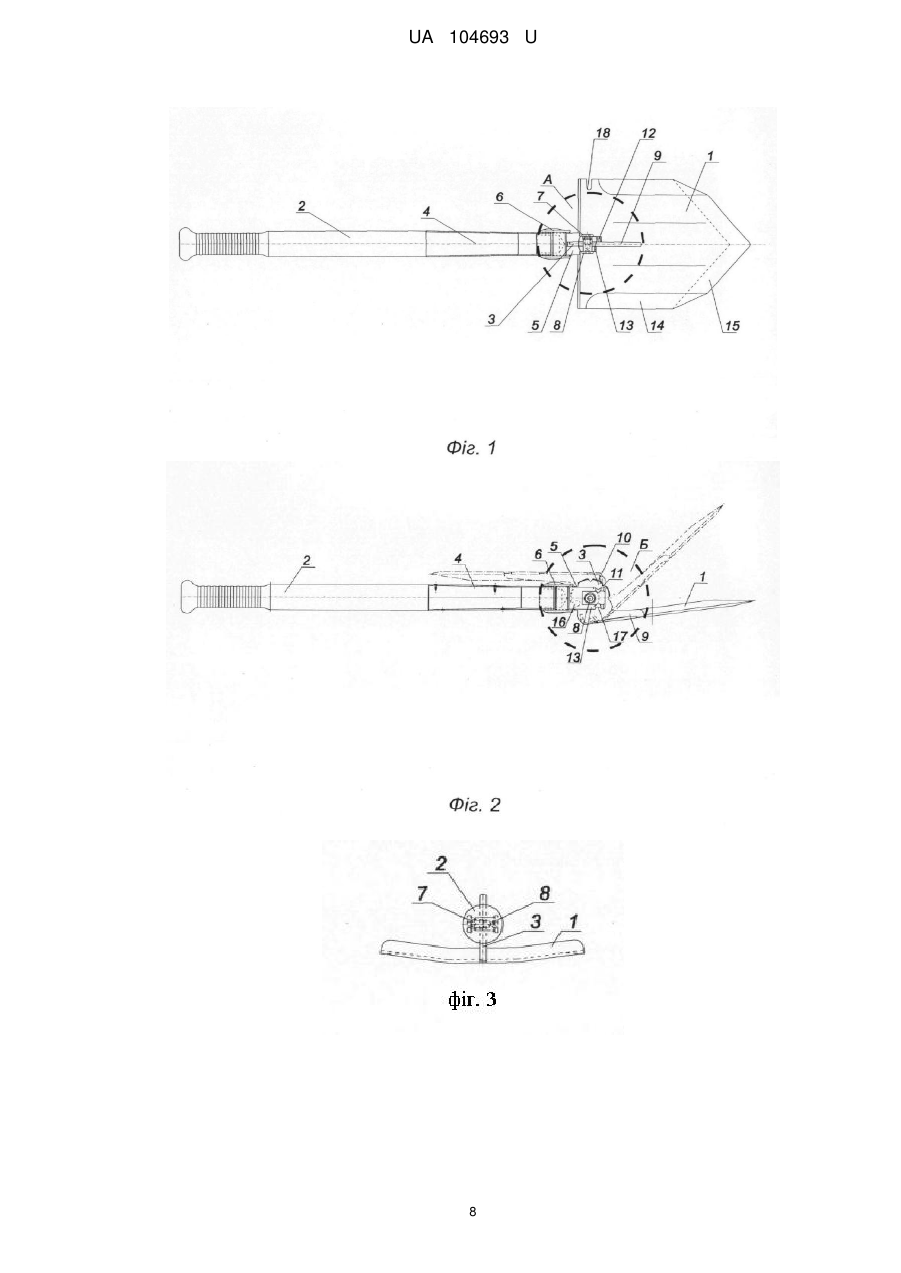

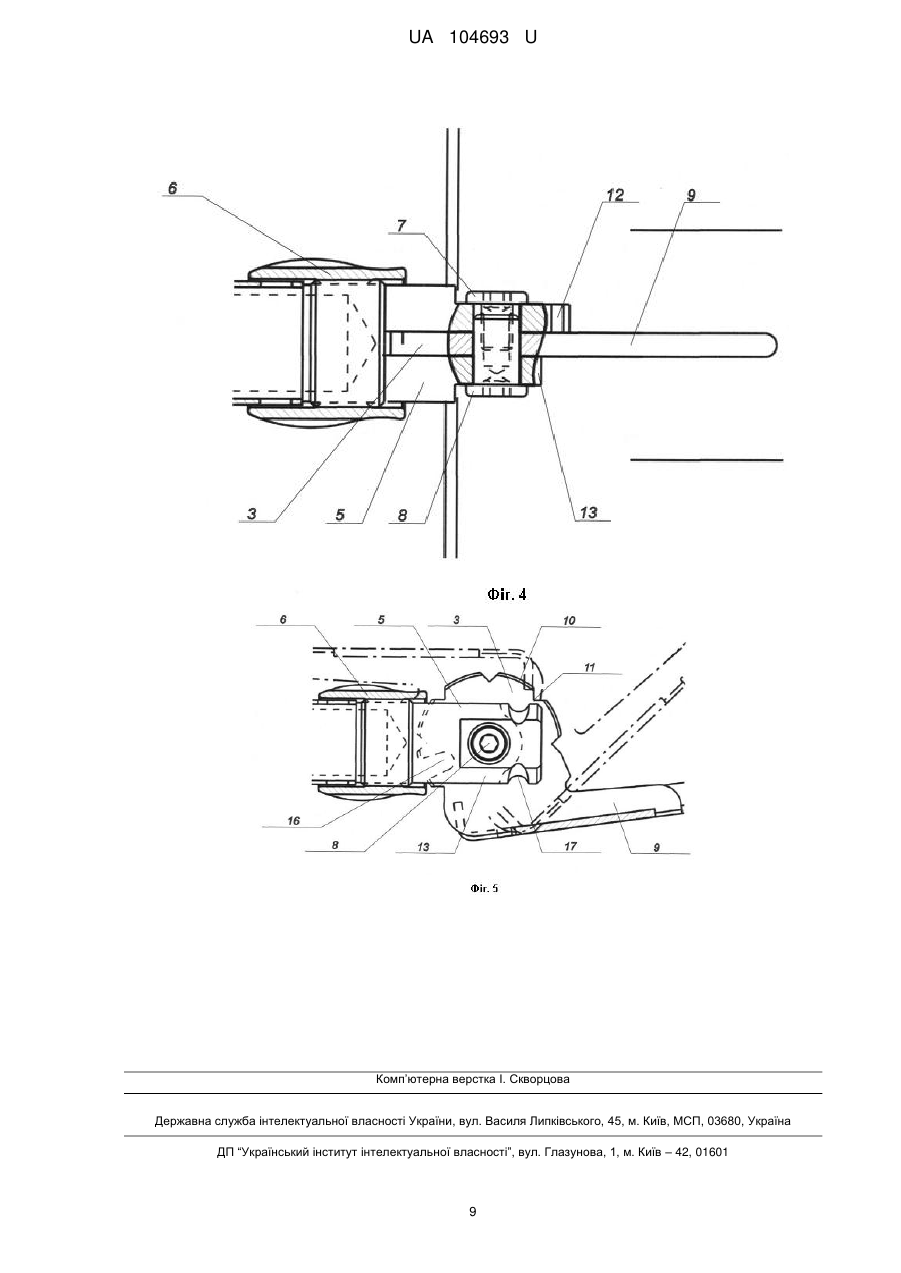

Реферат: Лопата тактична створена шляхом вдосконалення конструкції механізму повороту, механізму стопоріння від провертання полотна, заточування леза на передній частині та на тильній частині по краях полотна, створення конструкції з підвищенням споживацьких властивостей, підвищеною надійністю при роботі лопати на різних ґрунтах, зниження витрат зусилля на роботу при копанні, підвищення зносостійкості леза полотна та міцність робочої частини лопати, збільшення антифрикційності полотна, зменшення впливу обертального моменту та зменшення опору при різанні ґрунту. UA 104693 U (54) ЛОПАТА ТАКТИЧНА UA 104693 U UA 104693 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель Лопата тактична (далі Лопата) належить до ручних знарядь для обробки ґрунту у сільському господарстві або будівництві, які використовують для полегшення ручних робіт на присадибних ділянках, зокрема на городах для перекопки ґрунту, садіння і збирання коренеплодів картоплі, буряка та інших сільськогосподарських рослин, для робіт по висаджуванню дерев і кущів, а також для допоміжного використання будь-яких інших видах робіт, де потребується використання лопати. З повсякденного життя людини відомий такий інструмент як лопата, який використовують в різних побутових ситуаціях як ручний пристрій для робіт, переважно виконуваних в сільському господарстві, пов'язаних з перенесенням ґрунту, розчищенням доріг, копанням тощо. В найпростішому розумінні лопата складається з робочої частини - полотна з лезом та упорним елементом для ноги, до полотна жорстко прикріплена тулейка у вигляді конусної деталі, в якій жорстко закріплений держак за допомогою фіксуючого від провертання та зміщення елемента у вигляді цвяха, гвинта чи більш складнішого кріпильного елемента для держака, до якого прикладається навантажувальне зусилля людини, під час виконання тих чи інших операцій. Полотно лопати має передню робочу поверхню та тильну - не робочу, при цьому саме лезо полотна має загострення і може бути як криволінійним, з гострокутним виступом внизу полотна, так і прямолінійним - прямим закінченням внизу полотна. Всі попередні відомі конструкції відображають історичний розвиток аналогічних конструкцій лопат, кожна з яких вирішувала поставлені цілі, такі як: зменшення фізичних навантажень, втомленості користувача. З інформаційних джерел відома велика кількість пристроїв лопат та додаткових знарядь для обробки ґрунту, які були створені винахідниками для полегшення праці і для запобігання втомі та навантаженням. Для прикладу аналогів відомих пристроїв можна віднести конструкції лопат, які подані в патентах [1], [2], [3]. Загальним і основним недоліком аналогів є спрощеність конструкції, яка навіть при незначних вдосконаленнях не може бути зміненою в процесі використання на різної твердості та в'язкості ґрунтах, що забезпечує відчутне фізичне навантаження на організм людини, яке виникає в процесі роботи з лопатою. Внаслідок чого людина швидко втомлюється, характерні больові синдроми, що відчуваються переважно в попереку та в області спини. Недоліком даного винаходу є складність конструкції, незручність в експлуатації, адже 15 необхідно постійно переставляти кріплення тяги з одного боку леза на інше (наприклад, залежно від розташування місця обробки ґрунту або при виборі направляючої руки лівша/правша), що, в свою чергу, призводить до значних витрат часу та фізичної сили працюючого. Також, використовуючи лезо, що розташоване під кутом до держака, звужується перелік робіт, які можна виконувати за допомогою лопати. Такою лопатою, наприклад, 20 неможливо ефективно підгортати та/або розпушувати ґрунт. Недоліком конструкції лопати [1] є те, що прямолінійне полотно лопати потребує значно більшого навантаження рук та упор для ноги, особливо, твердих ґрунтах, при цьому полотно лопати, яке виконане з більш загостреним "носиком", потребує значно меншого навантаження для її заглиблення у ґрунт. Цьому сприяє те, що конструктивно забезпечена значно менша довжина лінії контакту полотна з ґрунтом, і полотно врізається в ґрунт. Тобто, конструкція аналога забезпечує полегшення входження робочої частини полотна на щільних ґрунтах з гострим "носиком", але на в'язких ґрунтах прилипає до полотна, що потребує також значного зусилля під виведення лопати з ґрунту. В той же час прямолінійне лезо полотна лопати потребує значно більшого зусилля на таких же щільних ґрунтах для різання ґрунту, тому що процес іде в конструкції з прямолінійним лезом без ковзання-різання. Це суттєво впливає на необхідність збільшення зусилля навантаження на упор для ноги та рук, на спрацьовування різальної частини полотна. При цьому слід зауважити, що перемінні навантаження на полотно, часто повторювані для прямих полотен лопат і лопат з гострим кінчиком, призводить до появи тріщин в робочій частині полотна, в зоні максимального їх напруження, а саме, в зоні кріплення тулейки до полотна лопати, що також впливає на довговічність і є недоліком. В відомій конструкції лопати [2] частково вирішені проблемні питання, які є в конструкції [1], в тому числі налипання ґрунту під час роботи на вологих ґрунтах, також покращились характеристики під час роботи з твердими породами за рахунок наявності додаткових пилкоподібних загострень. Але при цьому жорсткість полотна з перфорованими отворами значно зменшилась, що в свою чергу забезпечило появлення великої кількості концентраторів напруженості, які в більшій мірі під час прикладення знакоперемінних навантажень на полотно сприяє швидкому його зношуванню, появі більшої кількості дрібних тріщин на полотні. Додаткове ребро жорсткості 4 сприяє підвищенню міцності в місці приєднання полотна до 1 UA 104693 U 5 10 15 20 25 30 35 40 45 50 55 тулейки, але при цьому наявність перфорованих отворів не зменшує загальну кількість концентраторів напруженості, які сприяють ломкості полотна лопати і виходу її з ладу. В відомій конструкції крокуючої лопати [3] вирішено цілий ряд проблемних питань під час її застосування на м'яких породах ґрунтів, але підвищена масивність, конструктивна складність значно звужує її застосування із-за специфіки роботи з такою лопатою, особливо під час роботи на будівництві, на присадибних ділянках, зокрема під час садіння і збирання коренеплодів. Обмежене застосування такої конструкції і під час робіт по висаджуванню дерев і кущів, що є суттєвим недоліком для використання лопати [3] взагалі в побуті. Найбільш близьким із виявлених аналогів до заявленого технічного рішення, прийнятим як прототип заявленої конструкції корисної моделі, є конструкція лопати [4], що містить металеве полотно з жорстко прикріпленим до нього кронштейном механізму повороту, сполученого поворотно з тулейкою, з якою з'єднаний і зафіксований від провертання за допомогою фіксатора держак. Конструкція прототипу має потовщене формоване вигнуте назовні тильною стороною полотно, заточку по одному краю та пилкоподібне заточення протилежного краю, кріплення за рахунок кронштейна, який є елементом конструкції механізму повороту, який під час провертання на вибраний кут фіксується циліндричним стопорним валом-віссю, що дозволяє розширити застосування прототипу, забезпечує можливість змінювати кут розташування полотна лопати під час роботи з різною щільністю ґрунтів. Конструкція прототипу має додаткові застосування, які дозволяють її використовувати не тільки як лопату для роботи з ґрунтами, а і в інших призначеннях таких як: кирка, сокирка, пилка, ніж, якір або "кішка" для пересування в гірській місцевості, відкривалка консервів, пляшок, як весло тощо. Переваги конструкції прототипу порівняно з відомими аналогами в тому, що завдяки наявності механізму повороту полотна лопати, є можливість регулювати фіксований кут розташування полотна під різними кутами зрізання. При цьому необхідно прикладати набагато меншого фізичного зусилля для роботи як з твердими, так і в'язкими ґрунтами, а масивність полотна лопати добавляє жорсткості і міцності. Наявність одностороннього закругленого заточування та пилкоподібного заточування на бокових гранях полотна лопати дозволяє розширити функції застосування конструкції, також можливість працювати лопатою з гравієм та з кам'яними породами ґрунтів. Недоліком відомої конструкції прототипу можна вважати те, що наявність різних заточувань та додаткових елементів ускладнює технологію виготовлення і потребує значно більших витрат. Причому конструкція прототипу самою наявністю розширених функцій звужує її застосування для обробки ґрунту у сільському господарстві або будівництві під час роботи з цементними розчинами, а також в побуті для полегшення ручних робіт на присадибних ділянках, зокрема на городах для перекопки ґрунту, садіння і збирання коренеплодів, для робіт по висаджуванню дерев і кущів, тобто, за прямим призначенням допоміжного інструменту. При цьому механізм фіксації повороту полотна лопати в більшій мірі не вдалий, тому що потребує виведення з отвору вала-осі для зміни кута розташування полотна, а наявність відкритих ззовні отворів в кронштейні під час зміни кута розташування полотна і під час роботи з різними ґрунтами сприятиме їх забрудненню, попаданню в них камінців тощо. Крім того, недоліком прототипу, як універсальної конструкції лопати, є різання ґрунту з ковзанням-пилянням однією стороною і різання з ковзанням іншою боковою стороною, що значно збільшує опір зусиллю навантаження та під час упору для ноги, крім того, заточування полотна леза здійснене тільки з лицевої сторони, що в сукупності з ознакою випуклості полотна тягне за собою ефект провертання полотна лопати, тобто з'являється на ручці крутильний момент, який необхідно під час копання гасити додатковим зусиллям. Також із-за того, що лопата багатофункціональна в застосуванні зношування різальної частини леза підвищується, тому що вона може застосовуватись і для рубання і для роботи з абразивними ґрунтами та середовищами. Крім того, функціональні застосування характеризуються також знакоперемінними навантаженнями на полотно лопати та на робочу частину механізму повороту, що призводить до появи люфтів, зазублин ріжучої кромки та в інших зонах їх напруження при виконанні будь-якої з функцій, а також і в зоні кріплення полотна до тулейки і в з'єднанні з держаком, що загалом веде до швидкого зношування як полотна лопати, так і всієї конструкції. В основу заявленої корисної моделі поставлено задачу створити конструкцію з підвищенням споживацьких властивостей, усуненням недоліків прототипу, підвищеною надійністю при роботі лопати на різних ґрунтах, зниження витрат зусилля на роботу при копанні, підвищення зносостійкості леза полотна та міцності робочої частини лопати, збільшення антифрикційності полотна, зменшення обертального моменту та зменшення опору при різанні ґрунту шляхом вдосконалення конструкції механізму повороту, механізму стопоріння від провертання полотна, заточування леза на передній частині та на тильній частині по краях полотна. 2 UA 104693 U 5 10 15 20 25 30 35 40 45 50 55 60 Поставлена задача вирішується тим, що в заявленій конструкції Лопата тактична, що містить металеве полотно з жорстко прикріпленим до нього кронштейном механізму повороту, сполученого поворотно з тулейкою, з якою з'єднаний і зафіксований від провертання за допомогою фіксатора держак, механізм повороту оснащений механізмом стопоріння від провертання полотна та зміщення держака, механізм повороту полотна складається з наконечника з зовнішнім різьбленням, циліндричної гайки, що взаємодіє з різьбленням наконечника, осі, у вигляді гвинта з гайкою та кронштейна, виконаного у вигляді півника з гребінчиком та поздовжньою частиною, остання жорстко скріплена з полотном лопати, а опукла його частина - гребінчик, має декілька послідовно розташованих виступів-впадин та отвір, за допомогою останнього, отворів щік наконечника, утворених поздовжнім торцевим прорізом наконечника, гвинта-гайки та осі, у вигляді гвинта, кронштейн з можливістю провертання на осі через отвір в гребінчику з'єднаний поворотно з наконечником, механізм стопоріння складається з циліндричної гайки, що сполучена за допомогою різьблення з наконечником, вільно рухається від провертання по різьбленню в одному та зворотному напрямку, та торцем і внутрішньою поверхнею взаємодіє з виступами-впадинами півника, при цьому хвостовик наконечника виконаний циліндричним, на нього насаджена і нероз'ємно, за допомогою електричних заклепок, закріплена тулейка у вигляді поздовжньої трубки, в яку вставлений і зафіксований від випадання держак, циліндрична гайка, насаджена на тулейку, різьбленням взаємодіє з зовнішнім різьбленням наконечника, а торцем і частиною внутрішньої поверхні гайка взаємодіє з виступами-впадинами гребінчика півника, фіксує, застопорює положення полотна в положенні розташування під заданим кутом, від провертання та роз'єднання, причому полотно виконане у вигляді семикутника, оснащене в верхній частині симетричними упорами у вигляді згинів під кутом краю полотна, поздовжніми ребрами жорсткості у вигляді кутових прогинів назовні полотна, має різнобічні заточування таким чином, що на бокових краях - заточування на лицевій частині, а на штиковій частині полотна - заточування виконане з тильної сторони полотна лопати. Крім того, в конструкції Лопати тактичної гребінчик кронштейна має щонайменше три пари виступів-впадин, що за допомогою переміщення по різьбленню циліндричної гайки механізму стопоріння від провертання полотна та зміщення забезпечена можливість фіксувати полотно під кутом щонайменше у чотирьох вибраних фіксованих положеннях. Крім того, конструкція Лопати тактичної має різальну пару для різання дроту, виконану у вигляді частин металевих ножиць, однією з частин є впадина гребінчика кронштейна, а друга заточування на наконечнику. Крім того, в конструкції Лопати тактичної у верхній частині полотна перпендикулярно до краю виконаний проріз по ширині щонайменше 7 мм та довжиною, щонайменше рівній чотирьом розмірам ширини, при цьому проріз відстоїть від верхнього згину по довжині полотна на відстані, рівній щонайменше довжині прорізу, а краї прорізу з лицевої та тильної сторони полотна утворюють кут 90°. Спільними з прототипом суттєвими ознаками заявленої корисної моделі є: металеве полотно з жорстко прикріпленим до нього кронштейном механізму повороту, сполученого поворотно з тулейкою, з якою з'єднаний і зафіксований від провертання за допомогою фіксатора держак. Відмінними суттєвими ознаками від прототипу для способу інформування громадян на зупинках громадського транспорту є: - механізм повороту оснащений механізмом стопоріння від провертання полотна та зміщення держака; - механізм повороту полотна складається з наконечника, циліндричної гайки, осі та кронштейна; - наконечник механізму повороту полотна має зовнішнє різьблення; - гайка механізму повороту полотна взаємодіє з різьбленням наконечника; - вісь механізму повороту полотна виконана у вигляді гвинта з гайкою; - кронштейн механізму повороту полотна виконаний у вигляді півника з гребінчиком та поздовжньою частиною; - поздовжня частина кронштейна механізму повороту жорстко скріплена з полотном лопати; - гребінчик кронштейна механізму повороту полотна виконаний опуклим, - як гребінець у птиці; - гребінчик кронштейна механізму повороту полотна має декілька послідовно розташованих виступів-впадин та отвір; - отвір гребінчика кронштейна механізму повороту полотна співставлений з отворами в щоках наконечника; 3 UA 104693 U 5 10 15 20 25 30 35 40 45 50 55 - щоки наконечника утворені поздовжнім торцевим прорізом; - в отвір гребінчика та отвори щік наконечника установлений гвинт, що з'єднаний гвинтомгайкою, - є віссю для забезпечення повертання гребінчика кронштейна механізму повороту полотна в прорізі наконечника; - гвинт-гайка та гвинт зібрані в нероз'ємне з'єднання, є віссю рухомої пари: кронштейннаконечник; - наконечник має зовнішнє різьблення та циліндричний хвостовик; - механізм стопоріння складається з циліндричної гайки; - циліндрична гайка за допомогою внутрішнього різьблення сполучена з зовнішнім різьбленням наконечника; - циліндрична гайка вільно рухається від провертання по різьбленню наконечника в одному та зворотному напрямку; - циліндрична гайка рухається завдяки різьбленню, своїм торцем і частиною внутрішньої поверхні взаємодіє з виступами-впадинами гребінчика півника; - хвостовик наконечника виконаний циліндричним; - на циліндричний хвостовик насаджена і нероз'ємно, за допомогою електричних заклепок, закріплена тулейка; - тулейка виконана у вигляді поздовжньої трубки, в яку вставлений і зафіксований від випадання держак; - циліндрична гайка перед закріпленням держака, насаджена на тулейку різьбленням, взаємодіє з зовнішнім різьбленням наконечника; - циліндрична гайка торцем і частиною внутрішньої поверхні взаємодіє з виступамивпадинами гребінчика півника, фіксує, застопорює положення полотна в положенні розташування під заданим кутом; - циліндрична гайка фіксує від провертання та роз'єднання полотна; - полотно лопати виконане у вигляді семикутника; - полотно оснащене в верхній частині симетричними упорами у вигляді згинів під кутом краю полотна; - полотно оснащене поздовжніми ребрами жорсткості; - ребра жорсткості полотна виконані у вигляді кутових прогинів назовні полотна; - полотно має різнобічні заточування таким чином, що на бокових краях - заточування на лицевій частині, а на штиковій частині полотна - заточування виконане з тильної сторони полотна лопати. Розширювальними суттєвими ознаками у відповідності з вибраним прототипом є: - гребінчик кронштейна має щонайменше три пари виступів-впадин; - за допомогою переміщення по різьбленню циліндричної гайки механізму стопоріння від провертання полотна та зміщення забезпечена можливість фіксувати полотно під кутом; - полотно фіксується за допомогою переміщення гайки щонайменше у чотирьох вибраних фіксованих положеннях. Додатковими розширювальними ознаками є наступні: лопата має різальну пару для різання дроту, виконану у вигляді частинметалевих ножиць, однією з частин є впадина гребінчика кронштейна, а друга - заточування на наконечнику, крім того, у верхній частині полотна лопати перпендикулярно до краю виконаний проріз по ширині щонайменше 7 мм та довжиною, щонайменше рівною чотирьом розмірам ширини, при цьому проріз відстоїть від верхнього згину по довжині полотна на відстані, рівній щонайменше довжині прорізу, а краї прорізу з лицевої та тильної сторін полотна утворюють кут 90°. Сукупність відомих та наявних нових ознак заявленої конструкції корисної моделі Лопати дозволяє шляхом вдосконалення конструкції механізму повороту, механізму стопоріння від провертання полотна, заточування леза на передній частині та на тильній частині по краях полотна усунути недоліки прототипу, створити конструкцію з підвищенням споживацьких властивостей, підвищеною надійністю при роботі лопати на різних ґрунтах, знизити витрат зусилля на роботу при копанні, підвищити зносостійкість леза полотна та міцність робочої частини лопати, збільшити антифрикційність полотна, зменшити вплив обертального моменту та зменшити опір при різанні ґрунту. Сукупність розширювальних ознак дозволяє розширити функціональні можливості шляхом забезпечення можливості установлення полотна в декількох фіксованих положеннях при роботі з різними ґрунтами, різання дроту завдяки заточуванню наконечника та наявності впадини в гребінчику кронштейна та наявним прорізом забезпечити можливість згинати дріт, витягати цвяхи тощо. 4 UA 104693 U 5 10 15 20 25 30 35 40 45 50 55 60 Таким чином, заявлена конструкція, в якій сукупність загальних суттєвих, спільних і суттєвих відмінних конструктивних ознак в сукупності з відомими, розширювальними суттєвими та додатковими ознаками, забезпечує вирішення поставленої задачі і отримання необхідного технічного результату, задовольняє вимогам критерію новизна. При цьому заявлена конструкція в порівнянні з прототипом дозволяє не тільки розширити функціональні можливості, а й вдосконалити та підвищити надійність конструкції за рахунок вдосконалення конструкції механізму повороту, механізму стопоріння від провертання полотна, заточування леза на передній частині та на тильній частині по краях полотна. Крім того, заявлена конструкція має розширювальні застосування конструктивних елементів, що виконані в полотні, наконечнику та в кронштейні лопати. Суть заявленої корисної моделі пояснюється кресленнями, де на фіг. 1 зображена Лопата тактична, вигляд спереду, на фіг. 2 - те ж саме, вигляд зверху, на фіг. 3 - те ж саме, вигляд збоку, зі сторони полотна, на фіг. 4 - те ж саме, вигляд А на фіг. 1, збільшено, на фіг. 5 - те ж саме, вигляд Б на фіг. 2, збільшено. Лопата тактична містить металеве полотно 1, держак 2, кронштейн 3, виконаний у вигляді півника з гребінчиком, тулейку 4, жорстко з'єднану з хвостовиком наконечника 5, на який завдяки різьбленню нагвинчена гайка циліндрична 6, при цьому завдяки гвинту 7 та гайці 8, які утворюють вісь і забезпечують поворотне з'єднання наконечника 5 з кронштейном 3, поздовжня частина 9 останнього жорстко скріплена з полотном 1, а опукла частина - гребінчик кронштейна 3 має декілька виступів 10 та впадин 11. Кронштейн 3 в опуклій частині має отвір, через який та отвори в щоках 12 та 13 наконечника 5 установлені гвинт 7 та гайка 8, що утворюють вісь для поворотного з'єднання наконечника 5 з кронштейном 3, останній, завдяки виступам 10 та впадинам 11 в гребінчику, взаємодіє з торцем гайки циліндричної 6, що має різьблення і можливість рухатись по різьбленню наконечника 5 в сторону полотна 1 та у зворотному напрямку до тулейки 4. Тулейка 4 виконана у вигляді поздовжньої трубки, насаджена на циліндричний хвостовик наконечника 5 і нероз'ємно, за допомогою електричних заклепок, закріплена. В тулейку 4 вставлений і зафіксований від випадання за допомогою фіксатора держак 2. Полотно 1 виконане у вигляді семикутника, оснащене в верхній частині симетричними упорами у вигляді згинів під кутом краю полотна, а по довжині полотна 1 поздовжніми ребрами жорсткості у вигляді кутових прогинів назовні полотна, має різнобічні заточування таким чином, що на бокових краях - заточування 14 - на лицевій частині полотна 1, а на штиковій частині полотна - заточування 15 виконане з тильної сторони полотна 1 лопати. Лопата має механізм повороту полотна 1, який оснащений механізмом стопоріння від провертання полотна та зміщення держака 2, при цьому механізм повороту полотна 1 складається з наконечника 5 з зовнішнім різьбленням, циліндричної гайки 6, що взаємодіє з різьбленням наконечника 5, осі у вигляді гвинта 7 з гайкою 8 та кронштейна 3, виконаного у вигляді півника з гребінчиком та поздовжньою частиною 9, яка жорстко скріплена з полотном 1 лопати. Механізм стопоріння складається з циліндричної гайки 6, що оснащена за допомогою різьблення з наконечником 5, вільно рухається від провертання по різьбленню в одному та зворотному напрямку, та своїм торцем і внутрішньою поверхнею взаємодіє з виступамивпадинами 10, 11 гребінчика півника, фіксує, застопорює повертання положення полотна 1 в положенні розташування під вибраним кутом та від провертання та роз'єднання. Дослідним шляхом було визначено, що для корисної моделі для роботи механізму стопоріння і надійного закріплення від провертання полотна 1 та зміщення і можливості фіксувати полотно під кутом щонайменше у чотирьох вибраних фіксованих положеннях за допомогою переміщення по різьбленню циліндричної гайки 6, достатньо щонайменше три пари виступів-впадин 10, 11 в гребінчик кронштейна 3. Лопата для забезпечення додаткових функцій має різальну пару для різання, наприклад, дроту, яка виконана у вигляді частин металевих ножиць, однією з частин є впадина 16 гребінчика кронштейна 3, а друга - заточування 17 на наконечнику 5. Також для розширення застосування корисної моделі у верхній частині полотна 1 перпендикулярно до краю виконаний проріз 18, який завдяки розрахунку визначений по ширині щонайменше 7 мм та довжиною, щонайменше рівній чотирьом розмірам ширини, при цьому проріз відстоїть від верхнього згину по довжині полотна 1 на відстані, рівній щонайменше довжині прорізу, а краї прорізу з лицевої та тильної сторони полотна утворюють кут 90°, що забезпечує навіть при довгостроковому використанні корисної моделі наявну гостру кромку заточування під прямим кутом. Конструкція лопати є збірною. Збирання лопати здійснюється в наступний спосіб. Кожна окремо виготовляються деталі, як то: полотно 1, при цьому здійснюються згинання упорних частин, ребристих прогинів та заточування 14 на лицевій, заточування 15 на тильній стороні; до полотна методом зварювання приєднують поздовжньою частиною 9 кронштейн 3 з 5 UA 104693 U 5 10 15 20 25 30 35 40 45 50 55 60 виготовленими в ньому виступами 10 та впадинами 11 та отвором в розширеній частині (гребінчику), в проріз між щоками 12 та 13 наконечника вставляють гребінчиком кронштейн 3 і здійснюють за допомогою гвинта 7 та гайки 8 з'єднання, після чого до циліндричного наконечника 5 насаджують тулейку 4, що виконана у вигляді поздовжньої трубки, і нероз'ємно, за допомогою електричних заклепок, закріплюють тулейку 4, на наконечник 5 насаджують гайку 6 і нагвинчують її по різьбленню наконечника 5, далі вставляють в тулейку 4 держак 2 і за допомогою шурупа чи гвіздка фіксують держак 2 від випадання та провертання. Нагвинчуванням гайки 6 по різьбленню до упору в виступ - впадину 10-11 гребінчика кронштейна 3 забезпечують вибір одного з положень кутів розташування полотна 1 в бажаному положенні, при цьому отримано бажане жорстке конструктивне з'єднання лопати, яка підготовлена до роботи. Лопата тактична працює наступним чином. Завдяки вибору кута розташування полотна 1 та жорсткому з'єднанню усіх рухомих і зафіксованих частин від провертання та згинання її застосовують для роботи з різної твердості ґрунтами. При натисненні на один з згинів в верхній частині полотна 1 скиби частини ґрунту відрізають від загального шару, при цьому вибраний кут завдяки здійсненню фіксації гайкою 6 гребінчика кронштейна 3 забезпечує можливість відрізати різну товщину скиби частини ґрунту. Далі прикладеним зусиллям на держак 2 перевертають відрізану скибку ґрунту і додатковими рухами держака 2 впливають так, щоб полотном 1, його боковими ріжучими частинами та носком полотна 1, його ріжучим заточенням 15, здійснити розпушування відрізаної скибки ґрунту. За тих обставин, що форма полотна 1 лопати має форму семигранника та ребра жорсткості по довжині полотна, розпушування ґрунту можна здійснювати більш активно і необхідним зусиллям енергійно впливати на держак 2 лопати та полотно 1. Наявність різнобічного заточування 14 та 15 забезпечує напрямок руху різання-врізання в ґрунт полотна 1 лопати без вгвинчування та провертання в руках держака 2, а поздовжні згини з одного боку є ребрами жорсткості і підвищують міцність полотна 1 лопати, а з іншого забезпечують утримання і не сповзання на боки полотна 1 лопати відрізаній скибі ґрунту, не даючи їй розпадатись при транспортуванні. При цьому для твердих ґрунтів застосовують пряме, на продовження лінії держака 2, розташування полотна 1, а на легких та м'яких ґрунтах кут розташування полотна 1 може бути зменшеним. Завдяки зміні кута розташування полотна 1 заточування 14, 15 менше спрацьовуються, і навіть можливе незначне самозагострення ріжучих частин полотна 1, що реально впливає на споживні властивості інструменту. Крім того, наявність впадини 16 в гребінчику кронштейна 3 та гостре заточування 17 на наконечнику 3 забезпечують можливість перерізання дроту, а виконання в полотні 2 прорізу 18 забезпечує можливість згинання дроту та висмикування цвяхів. Завдяки можливості зміни кута розташування полотна 1 заявлена конструкція лопати поєднує функціональність штикової та совкової лопат, надійна і зручна в експлуатації, має розширювальні функції застосування, при цьому жорстку конструкцію, малий опір різанню ґрунту, додаткові ребра жорсткості, що дозволяє підвищити споживацькі можливості та довговічність застосування в побуті і полегшити працю. Заявленою конструкцією корисної моделі досягнуто поставлене завдання: створена конструкція з підвищеними споживацькими властивостями, підвищеною надійністю при роботі лопати на різних ґрунтах, забезпечено зниження витрат зусилля на роботу при копанні ґрунтів різної твердості, з підвищеною зносостійкістю леза полотна та міцністю робочої частини лопати, збільшення завдяки ребристим згинам (ребрам жорсткості) антифрикційність полотна, практично зменшений вплив обертального моменту держака в руках користувача та відчутно зменшений опір при різанні ґрунту. Заявлена конструкція корисної моделі забезпечує можливість вдосконалення існуючих відомих конструкцій, розширює перспективність використання в побуті, тобто, створено конструкцію з підвищеними споживацькими властивостями, підвищеною надійністю при роботі лопати на різних ґрунтах; забезпечує можливість зменшити опір при різанні ґрунту, знизити витратні зусилля людини на роботу при копанні ґрунтів з різною твердістю. Заявлена конструкція пройшла випробування і підтвердила свою довгострокову роботоздатність з різними кутами розташування полотна та підтвердила доцільність застосування розширювальних конструктивних елементів під час задоволення потреб споживача. Використані Джерела інформації: 1. А. с. SU № 1149887 А01В 1/02, № 14/1985 - аналог; 2. Патент UA № 36723 А01В 1/02, № 3, 2001. - аналог; 6 UA 104693 U 3. Патент UA № 84082 А01В 1/00, А01В 1/02, № 19/2013 - аналог; 4. Лопата WJQ-308, Китай, патент № ZL 99 1 15509.2 - прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 25 30 35 40 1. Лопата тактична, що містить металеве полотно з жорстко прикріпленим до нього кронштейном механізму повороту, сполученого поворотно з тулейкою, з якою з'єднаний і зафіксований від провертання за допомогою фіксатора держак, яка відрізняється тим, що механізм повороту оснащений механізмом стопоріння від провертання полотна та зміщення держака, механізм повороту полотна складається з наконечника з зовнішнім різьбленням, циліндричної гайки, що взаємодіє з різьбленням наконечника, осі, у вигляді гвинта з гайкою, та кронштейна, виконаного у вигляді півника з гребінчиком та поздовжньою частиною, остання жорстко скріплена з полотном лопати, а опукла його частина - гребінчик, має декілька послідовно розташованих виступів-впадин та отвір, за допомогою останнього, отворів щік наконечника, утворених поздовжнім торцевим прорізом наконечника, гвинта-гайки та осі, у вигляді гвинта, кронштейн з можливістю провертання на осі через отвір в гребінчику з'єднаний поворотно з наконечником, механізм стопоріння складається з циліндричної гайки, що сполучена за допомогою різьблення з наконечником, вільно рухається від провертання по різьбленню в одному та зворотному напрямку, та торцем і внутрішньою поверхнею взаємодіє з виступами-впадинами півника, при цьому хвостовик наконечника виконаний циліндричним, на нього насаджена і нероз'ємно, за допомогою електричних заклепок, закріплена тулейка у вигляді поздовжньої трубки, в яку вставлений і зафіксований від випадання держак, циліндрична гайка, насаджена на тулейку, різьбленням взаємодіє з зовнішнім різьбленням наконечника, а торцем і частиною внутрішньої поверхні гайка взаємодіє з виступами-впадинами гребінчика півника, фіксує, застопорює положення полотна в положенні розташування під заданим кутом, від провертання та роз'єднання, причому полотно виконане у вигляді семикутника, оснащене в верхній частині симетричними упорами у вигляді згинів під кутом краю полотна, поздовжніми ребрами жорсткості у вигляді кутових прогинів назовні полотна, має різнобічні заточування таким чином, що на бокових краях - заточування на лицевій частині, а на штиковій частині полотна - заточування виконане з тильної сторони полотна лопати. 2. Лопата тактична за п. 1, яка відрізняється тим, що гребінчик кронштейна має щонайменше три пари виступів-впадин, що за допомогою переміщення по різьбленню циліндричної гайки механізму стопоріння від провертання полотна та зміщення забезпечена можливість фіксувати полотно під кутом щонайменше у чотирьох вибраних фіксованих положеннях. 3. Лопата тактична за пп. 1, 2, яка відрізняється тим, що має різальну пару для різання дроту, виконану у вигляді частин металевих ножиць, однією з частин є впадина гребінчика кронштейна, а друга - заточування на наконечнику. 4. Лопата тактична за пп. 1, 2, 3, яка відрізняється тим, що у верхній частині полотна перпендикулярно до краю виконаний проріз по ширині щонайменше 7 мм та довжиною, щонайменше рівною чотирьом розмірам ширини, при цьому проріз відстоїть від верхнього згину по довжині полотна на відстані, рівній щонайменше довжині прорізу, а краї прорізу з лицевої та тильної сторін полотна утворюють кут 90°. 7 UA 104693 U 8 UA 104693 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
