Лопата

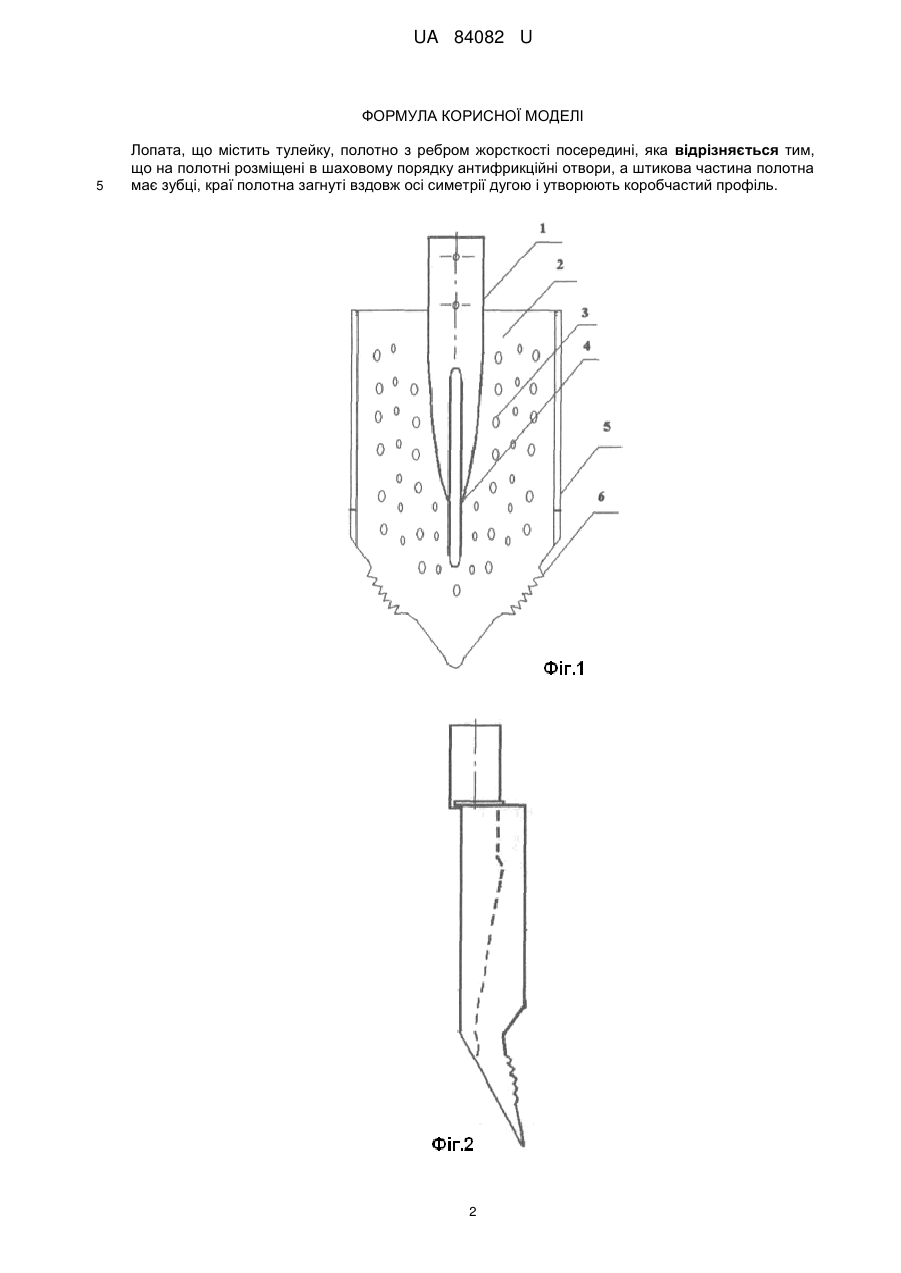

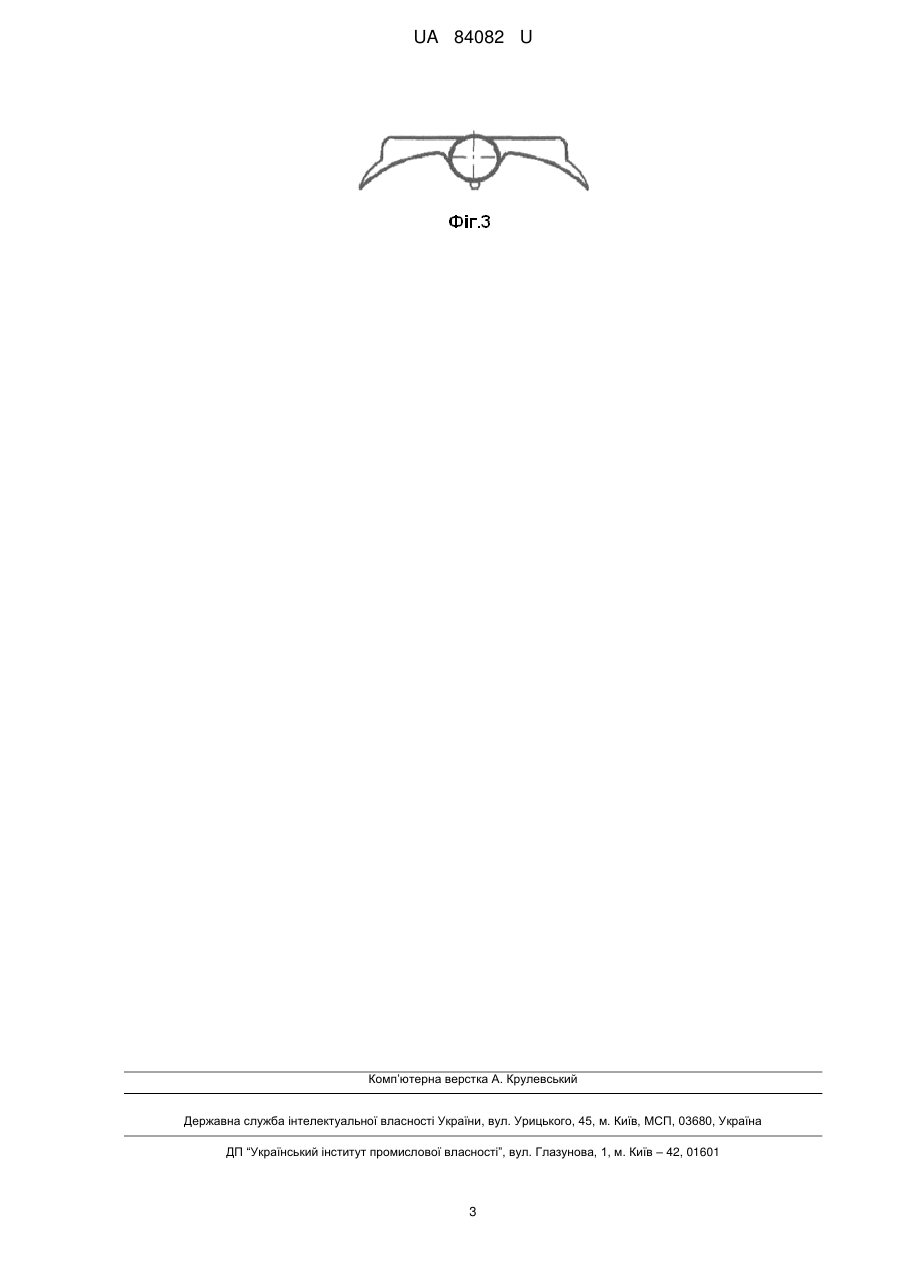

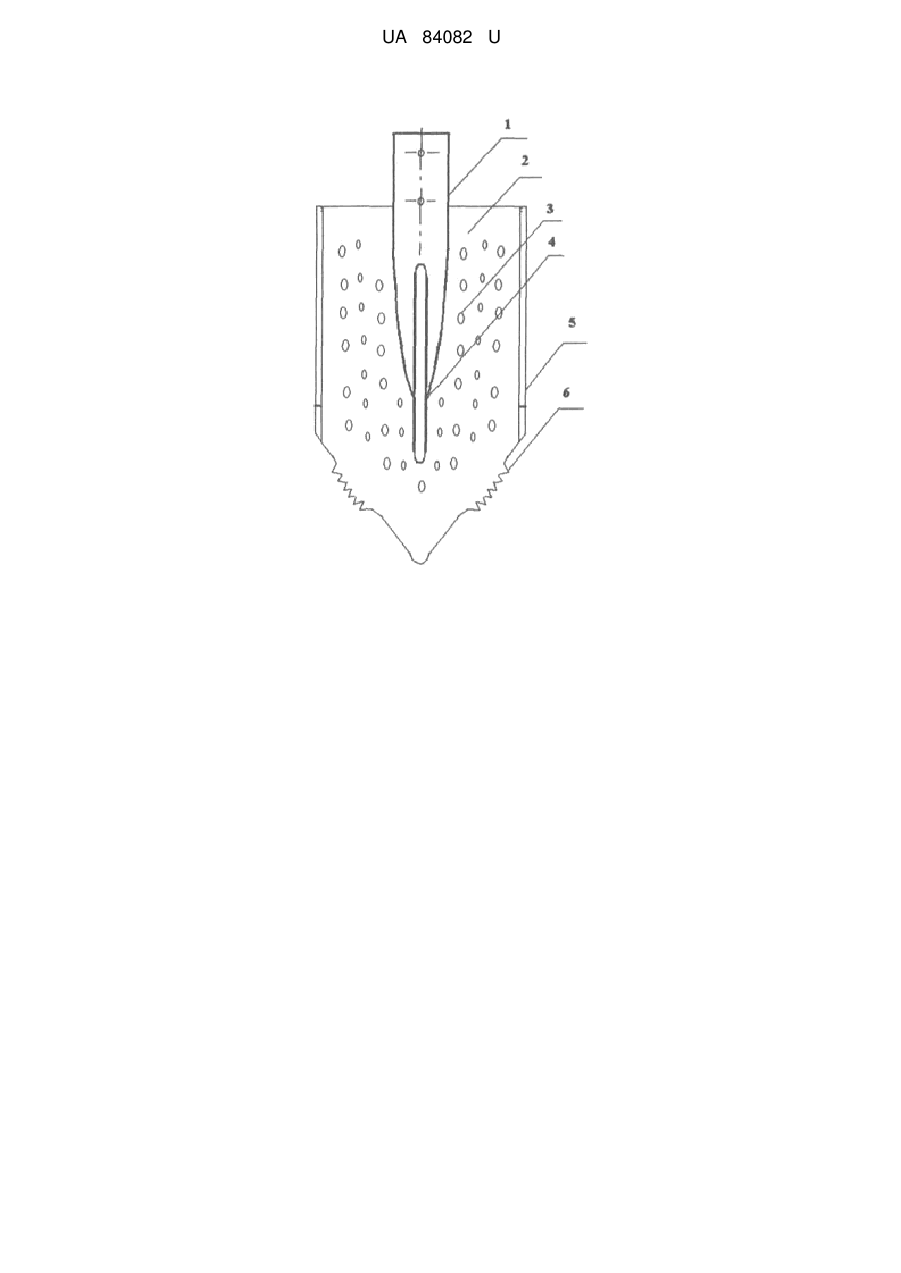

Реферат: Лопата містить тулейку, полотно з ребром жорсткості посередині, на полотні розміщені в шаховому порядку антифрикційні отвори, а штикова частина полотна має зубці, краї полотна загнуті вздовж осі симетрії дугою і утворюють коробчастий профіль. UA 84082 U (12) UA 84082 U UA 84082 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель стосується інструментів для обробки ґрунту в сільському господарстві та будівництві. Відома лопата [патент РФ № 2129764, МПК 6 А01В 1/02, 1/00, 1991], призначена для роботи на середніх і м'яких ґрунтах. Тулейка і держак лопати мають овальну в поперечному перетині і конічну по довжині форму, що створює однакову міцність на згин по всій довжині держака. Телескопічне з'єднання стрижня ручки з держаком забезпечує два варіанти експлуатації лопати: змінна і фіксована довжина держака. На довгому плечі можна відривати пласт від моноліту, а на короткому плечі зручніше проводити підйом пласта. Недоліком цієї лопати є налипання ґрунту на робочу поверхню лопати. Відома також лопата [патент РФ № 2168880, МПК 7 А01В 1/02, 1/00, 2001], що містить увігнуте полотно з ріжучою кромкою, тулейку, що переходить в трубку, і держак. Полотно має прямокутну форму з бічними зрізами і пряму ріжучу кромку. Тулейка виконана з ребром жорсткості. Нижня частина полотна від тулейки виконана під кутом 10-12° до осі лопати. Глибина угнутості полотна складає 28-32 мм. Полотно виконане з опорними елементами для ніг, а держак містить вилчату ручку. Недоліком даної лопати є пряма ріжуча кромка, яка збільшує зусилля входження полотна в ґрунт, і налипання ґрунту на робочу поверхню полотна. Відома також лопата [заявка РФ № 92010536, МПК 6 А01В 1/02, 1995], яка стосується садового інструменту і може бути застосована для садово-городніх робіт. Для зниження фізичних затрат і розширення функціональних можливостей на лопаті розміщений скребок з можливістю руху по робочій поверхні від штовхачів, кінці яких сполучені з пальцем на тулейці і підпружинені, а важіль повороту виконаний S-подібної форми з опорою на кінці і шарнірно з'єднаний з держаком. Недоліком цієї лопати є складність конструкції, яка у свою чергу збільшує вагу лопати, що приводить до збільшення м'язового навантаження при роботі з нею. Найбільш близьким технічним рішенням є [патент RU № 2245005 МПК 7 А01В 1/02, 1/00, 2004]. Лопата містить тулейку, полотно з ребром жорсткості посередині, на якому розміщений скребок з можливістю руху по ньому, і держак. У полотні виконані паралельно ребру жорсткості по обидві сторони від нього два прорізи. Скребок виконаний з двох частин, які розташовані по обидві сторони полотна і сполучені між собою через прорізи двома болтами. Профілі скребка повторюють профілі відповідних сторін полотна з урахуванням ребра жорсткості і кінця держака, а частина скребка, розташована з переднього боку полотна, має опорну поверхню і два жорстко сполучених з нею направляючих штифти, встановлених з можливістю руху по прорізах. Недоліком даної лопати є наявність по обидві сторони від ребра жорсткості двох прорізів, які суттєво знижують повздовжню міцність полотна лопати, а також наявність рухомого скребка, в зазор якого будуть попадати частки ґрунту і піску і приводити до заклинювання скребка. Задача корисної моделі - усунення вказаних недоліків і підвищення надійності лопати при роботі за рахунок спрощення конструкції, відсутності рухомих частин, збільшення міцності полотна лопати, збільшення антифрикційності полотна та зменшення опору при різанні ґрунту. Вказана задача досягається за рахунок того, що лопата містить тулейку 1, полотно 2 з ребром жорсткості 4, на якому розміщені антифрикційні отвори 3. Штикова частина полотна має зубці 6, краї полотна 5 загнуті вздовж осі симетрії дугою і утворюють коробчастий профіль. На відміну від прототипу в полотні лопати виконані в шаховому порядку антифрикційні отвори, а штикова частина полотна має зубці, краї полотна загнуті вздовж осі симетрії дугою і утворюють коробчастий профіль На фіг. 1-3 представлений загальний вигляд лопати із складовими її елементами. Розглянемо процес роботи лапати. При вході полотна лопати 2 в ґрунт штикова частина лопати розрізає зубцями 6 корені цілинних рослин та щільні шари ґрунту. При цьому між ґрунтом та полотном лопати 2 утворюється повітряний прошарок за рахунок попадання повітря з отворів 3. Загнуті краї полотна 5 надійно утримують скиби ґрунту, не даючи їм розпадатись при транспортуванні. Підвищена клиновидність штикової частини полотна забезпечує легкість входу лопати у ґрунт, а наявність ребра жорсткості 4 і загнутих країв полотна 5 забезпечують міцність полотна лопати за рахунок коробчастої конструкції. Запропонована конструкція лопати поєднує функціональність штикової та совкової лопат, надійна і зручна в експлуатації, має невелику вагу, малий опір різанню ґрунту, велику місткість полотна лопати, що дозволяє підвищити продуктивність і полегшити працю. 1 UA 84082 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Лопата, що містить тулейку, полотно з ребром жорсткості посередині, яка відрізняється тим, що на полотні розміщені в шаховому порядку антифрикційні отвори, а штикова частина полотна має зубці, краї полотна загнуті вздовж осі симетрії дугою і утворюють коробчастий профіль. 2 UA 84082 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
