Лопата з тягою

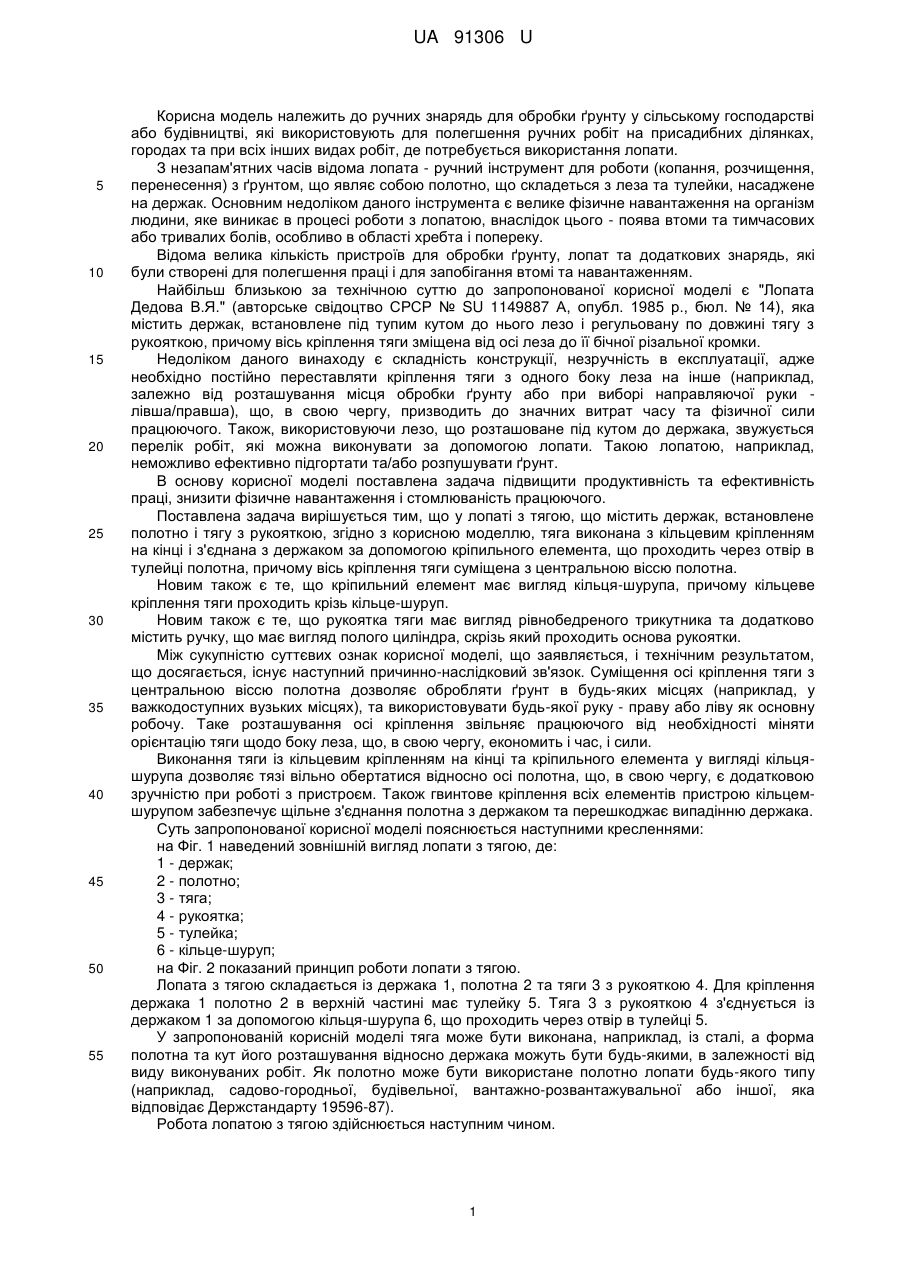

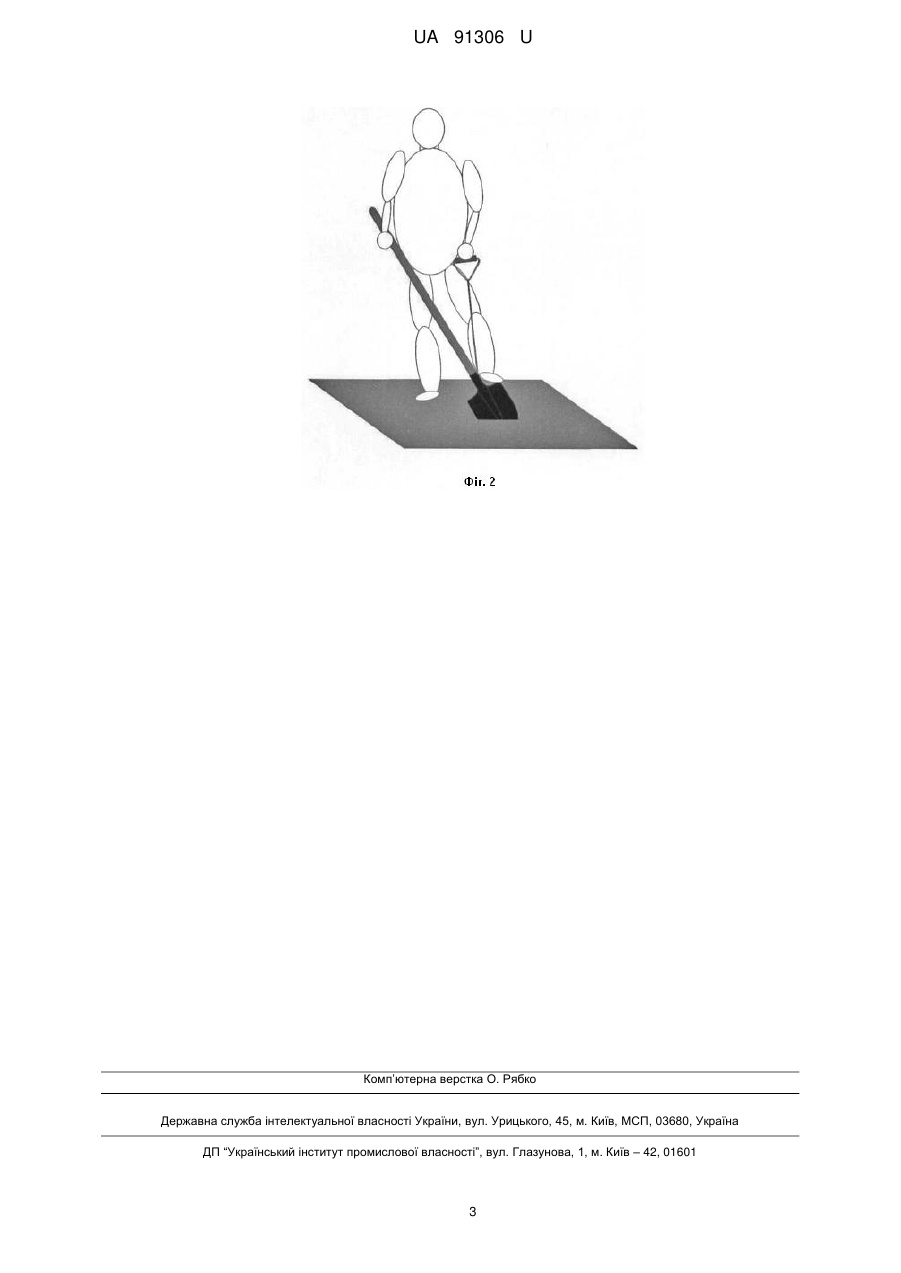

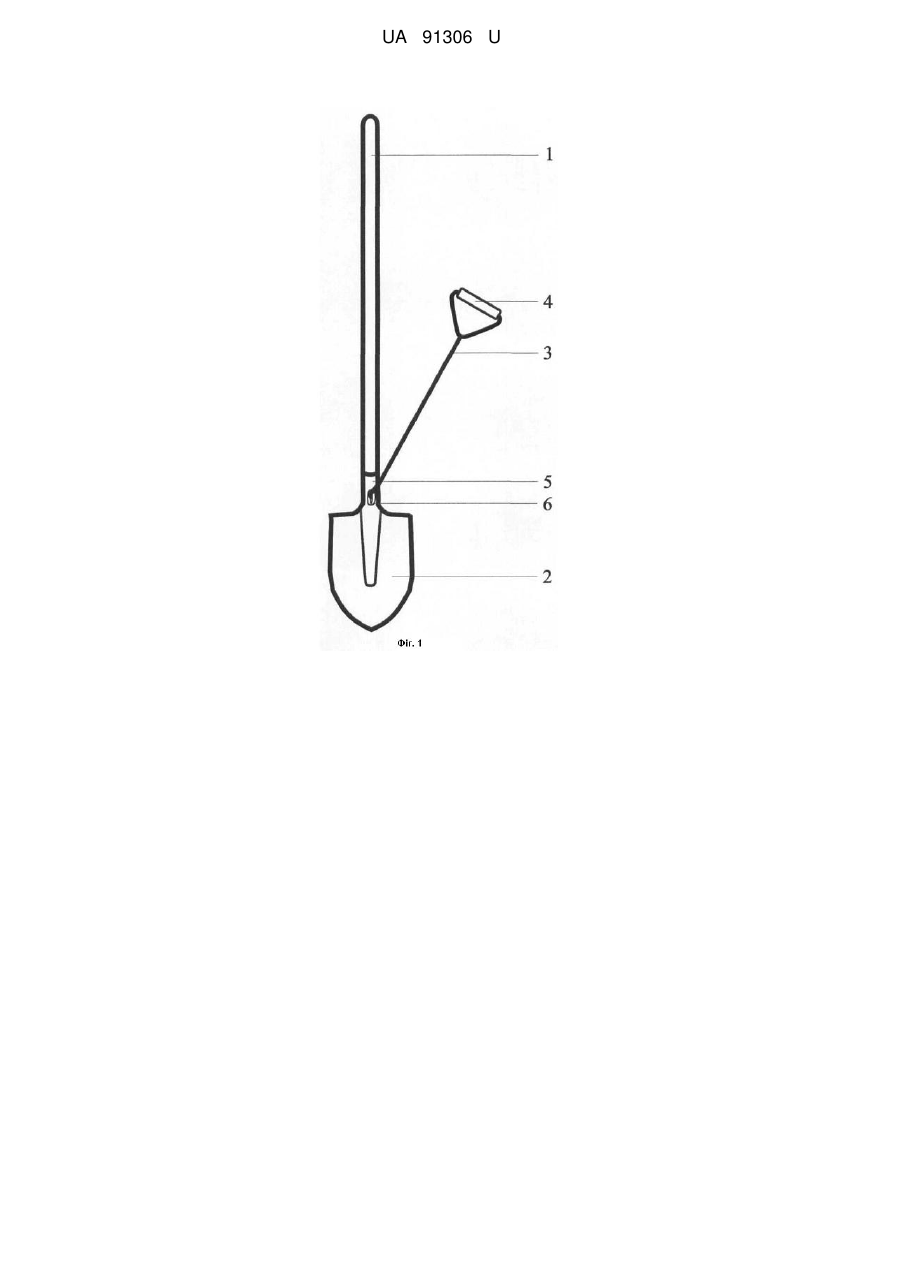

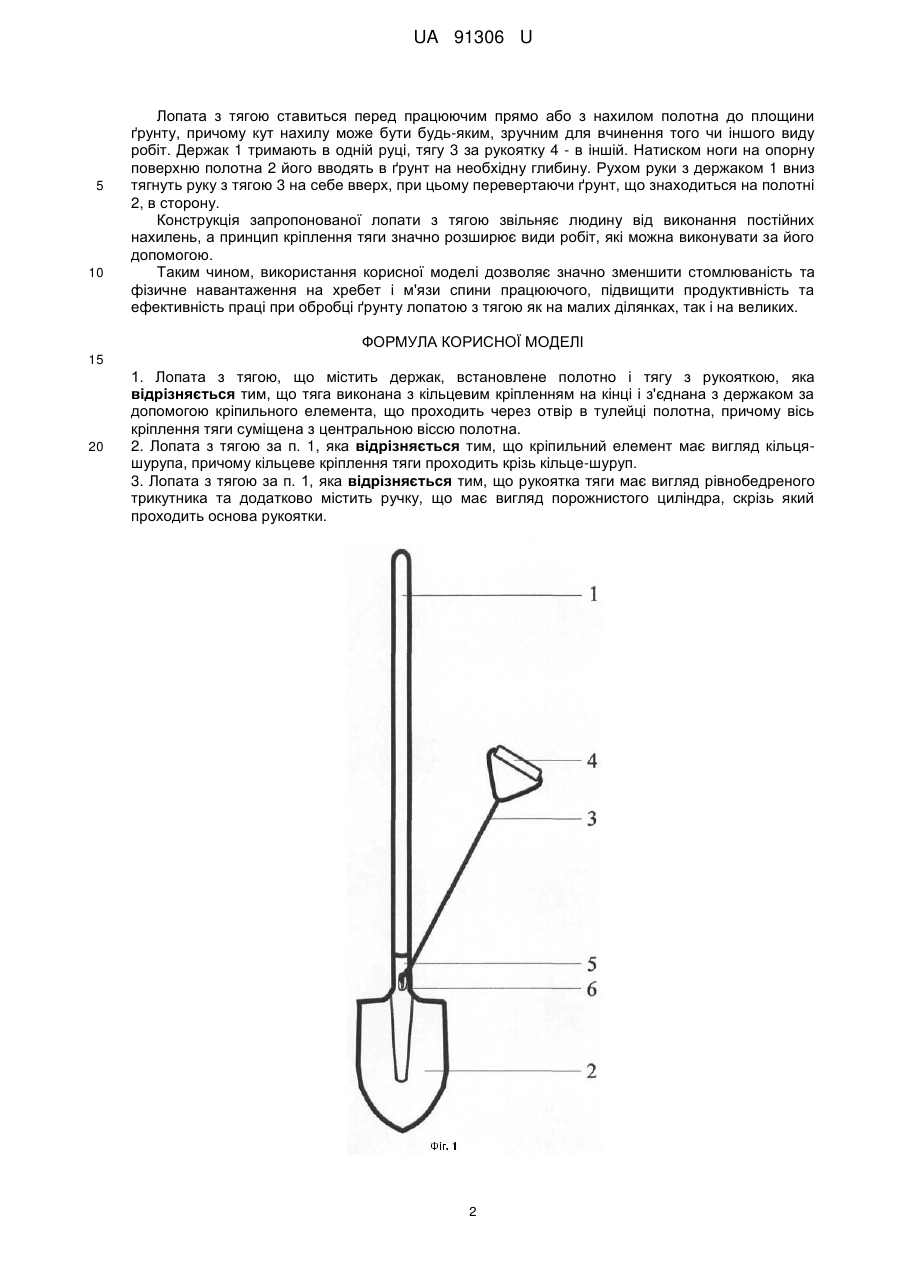

Реферат: UA 91306 U UA 91306 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до ручних знарядь для обробки ґрунту у сільському господарстві або будівництві, які використовують для полегшення ручних робіт на присадибних ділянках, городах та при всіх інших видах робіт, де потребується використання лопати. З незапам'ятних часів відома лопата - ручний інструмент для роботи (копання, розчищення, перенесення) з ґрунтом, що являє собою полотно, що складеться з леза та тулейки, насаджене на держак. Основним недоліком даного інструмента є велике фізичне навантаження на організм людини, яке виникає в процесі роботи з лопатою, внаслідок цього - поява втоми та тимчасових або тривалих болів, особливо в області хребта і попереку. Відома велика кількість пристроїв для обробки ґрунту, лопат та додаткових знарядь, які були створені для полегшення праці і для запобігання втомі та навантаженням. Найбільш близькою за технічною суттю до запропонованої корисної моделі є "Лопата Дедова В.Я." (авторське свідоцтво СРСР № SU 1149887 А, опубл. 1985 р., бюл. № 14), яка містить держак, встановлене під тупим кутом до нього лезо і регульовану по довжині тягу з рукояткою, причому вісь кріплення тяги зміщена від осі леза до її бічної різальної кромки. Недоліком даного винаходу є складність конструкції, незручність в експлуатації, адже необхідно постійно переставляти кріплення тяги з одного боку леза на інше (наприклад, залежно від розташування місця обробки ґрунту або при виборі направляючої руки лівша/правша), що, в свою чергу, призводить до значних витрат часу та фізичної сили працюючого. Також, використовуючи лезо, що розташоване під кутом до держака, звужується перелік робіт, які можна виконувати за допомогою лопати. Такою лопатою, наприклад, неможливо ефективно підгортати та/або розпушувати ґрунт. В основу корисної моделі поставлена задача підвищити продуктивність та ефективність праці, знизити фізичне навантаження і стомлюваність працюючого. Поставлена задача вирішується тим, що у лопаті з тягою, що містить держак, встановлене полотно і тягу з рукояткою, згідно з корисною моделлю, тяга виконана з кільцевим кріпленням на кінці і з'єднана з держаком за допомогою кріпильного елемента, що проходить через отвір в тулейці полотна, причому вісь кріплення тяги суміщена з центральною віссю полотна. Новим також є те, що кріпильний елемент має вигляд кільця-шурупа, причому кільцеве кріплення тяги проходить крізь кільце-шуруп. Новим також є те, що рукоятка тяги має вигляд рівнобедреного трикутника та додатково містить ручку, що має вигляд полого циліндра, скрізь який проходить основа рукоятки. Між сукупністю суттєвих ознак корисної моделі, що заявляється, і технічним результатом, що досягається, існує наступний причинно-наслідковий зв'язок. Суміщення осі кріплення тяги з центральною віссю полотна дозволяє обробляти ґрунт в будь-яких місцях (наприклад, у важкодоступних вузьких місцях), та використовувати будь-якої руку - праву або ліву як основну робочу. Таке розташування осі кріплення звільняє працюючого від необхідності міняти орієнтацію тяги щодо боку леза, що, в свою чергу, економить і час, і сили. Виконання тяги із кільцевим кріпленням на кінці та кріпильного елемента у вигляді кільцяшурупа дозволяє тязі вільно обертатися відносно осі полотна, що, в свою чергу, є додатковою зручністю при роботі з пристроєм. Також гвинтове кріплення всіх елементів пристрою кільцемшурупом забезпечує щільне з'єднання полотна з держаком та перешкоджає випадінню держака. Суть запропонованої корисної моделі пояснюється наступними кресленнями: на Фіг. 1 наведений зовнішній вигляд лопати з тягою, де: 1 - держак; 2 - полотно; 3 - тяга; 4 - рукоятка; 5 - тулейка; 6 - кільце-шуруп; на Фіг. 2 показаний принцип роботи лопати з тягою. Лопата з тягою складається із держака 1, полотна 2 та тяги 3 з рукояткою 4. Для кріплення держака 1 полотно 2 в верхній частині має тулейку 5. Тяга 3 з рукояткою 4 з'єднується із держаком 1 за допомогою кільця-шурупа 6, що проходить через отвір в тулейці 5. У запропонованій корисній моделі тяга може бути виконана, наприклад, із сталі, а форма полотна та кут його розташування відносно держака можуть бути будь-якими, в залежності від виду виконуваних робіт. Як полотно може бути використане полотно лопати будь-якого типу (наприклад, садово-городньої, будівельної, вантажно-розвантажувальної або іншої, яка відповідає Держстандарту 19596-87). Робота лопатою з тягою здійснюється наступним чином. 1 UA 91306 U 5 10 Лопата з тягою ставиться перед працюючим прямо або з нахилом полотна до площини ґрунту, причому кут нахилу може бути будь-яким, зручним для вчинення того чи іншого виду робіт. Держак 1 тримають в одній руці, тягу 3 за рукоятку 4 - в іншій. Натиском ноги на опорну поверхню полотна 2 його вводять в ґрунт на необхідну глибину. Рухом руки з держаком 1 вниз тягнуть руку з тягою 3 на себе вверх, при цьому перевертаючи ґрунт, що знаходиться на полотні 2, в сторону. Конструкція запропонованої лопати з тягою звільняє людину від виконання постійних нахилень, а принцип кріплення тяги значно розширює види робіт, які можна виконувати за його допомогою. Таким чином, використання корисної моделі дозволяє значно зменшити стомлюваність та фізичне навантаження на хребет і м'язи спини працюючого, підвищити продуктивність та ефективність праці при обробці ґрунту лопатою з тягою як на малих ділянках, так і на великих. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 1. Лопата з тягою, що містить держак, встановлене полотно і тягу з рукояткою, яка відрізняється тим, що тяга виконана з кільцевим кріпленням на кінці і з'єднана з держаком за допомогою кріпильного елемента, що проходить через отвір в тулейці полотна, причому вісь кріплення тяги суміщена з центральною віссю полотна. 2. Лопата з тягою за п. 1, яка відрізняється тим, що кріпильний елемент має вигляд кільцяшурупа, причому кільцеве кріплення тяги проходить крізь кільце-шуруп. 3. Лопата з тягою за п. 1, яка відрізняється тим, що рукоятка тяги має вигляд рівнобедреного трикутника та додатково містить ручку, що має вигляд порожнистого циліндра, скрізь який проходить основа рукоятки. 2 UA 91306 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
