Привідний валок для плоских пасів

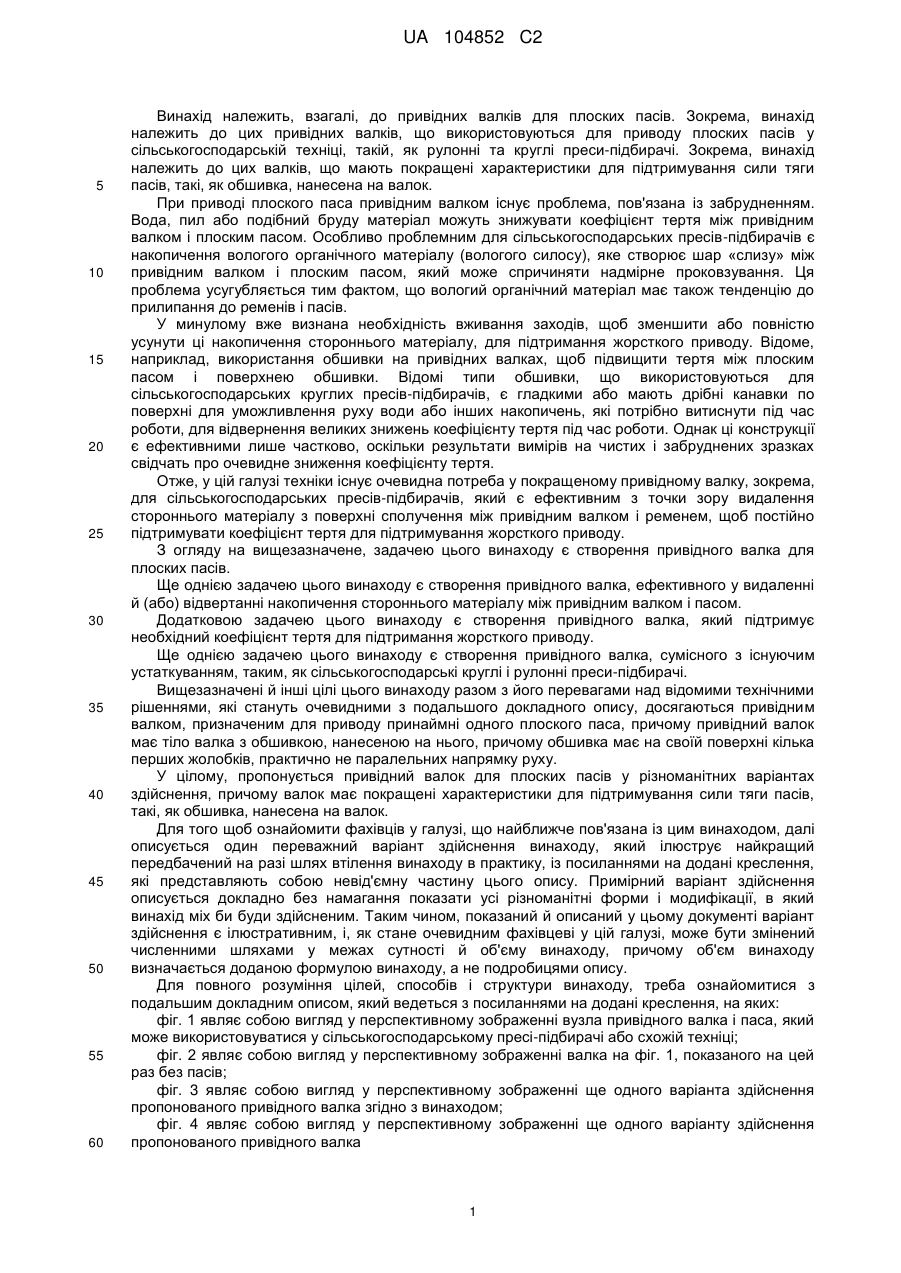

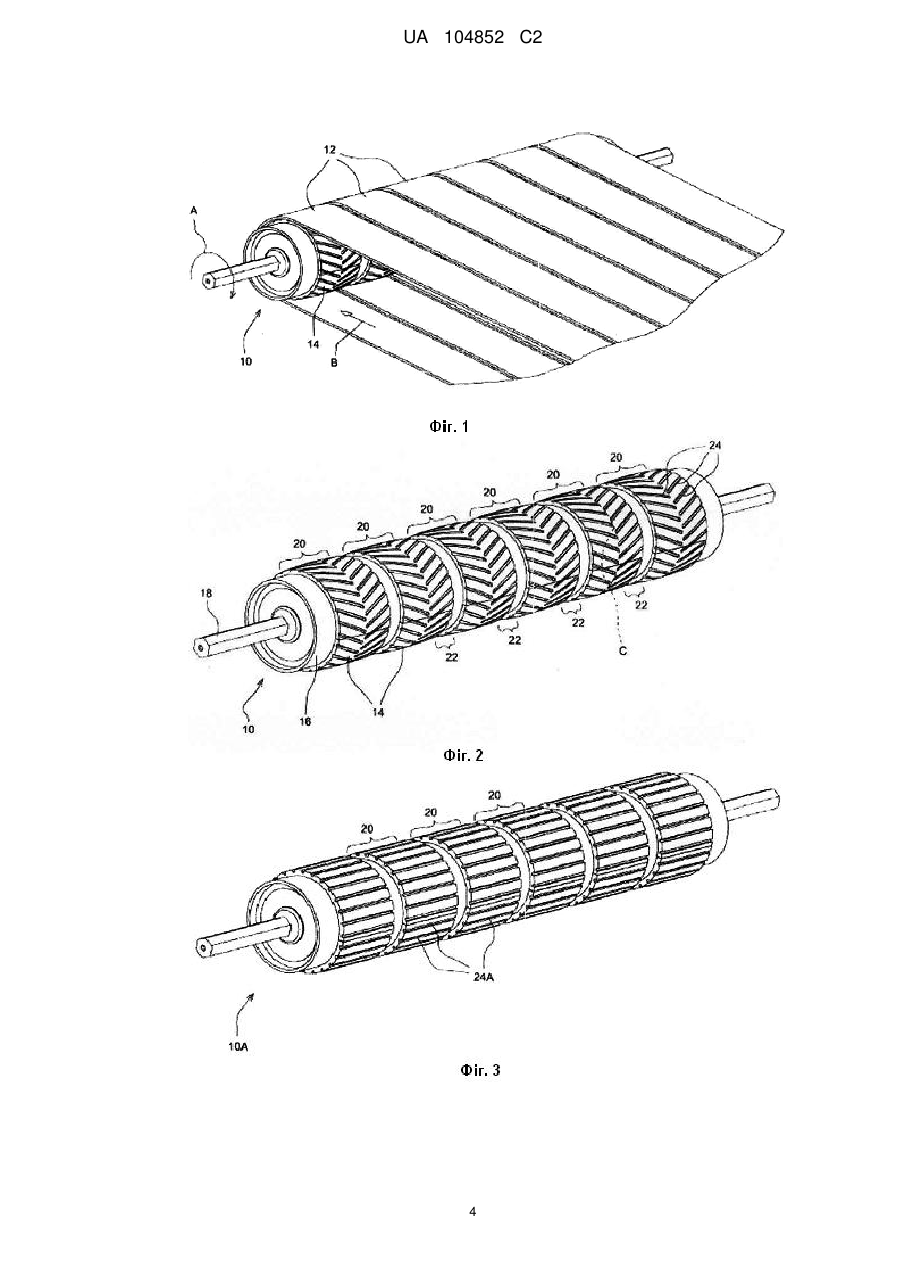

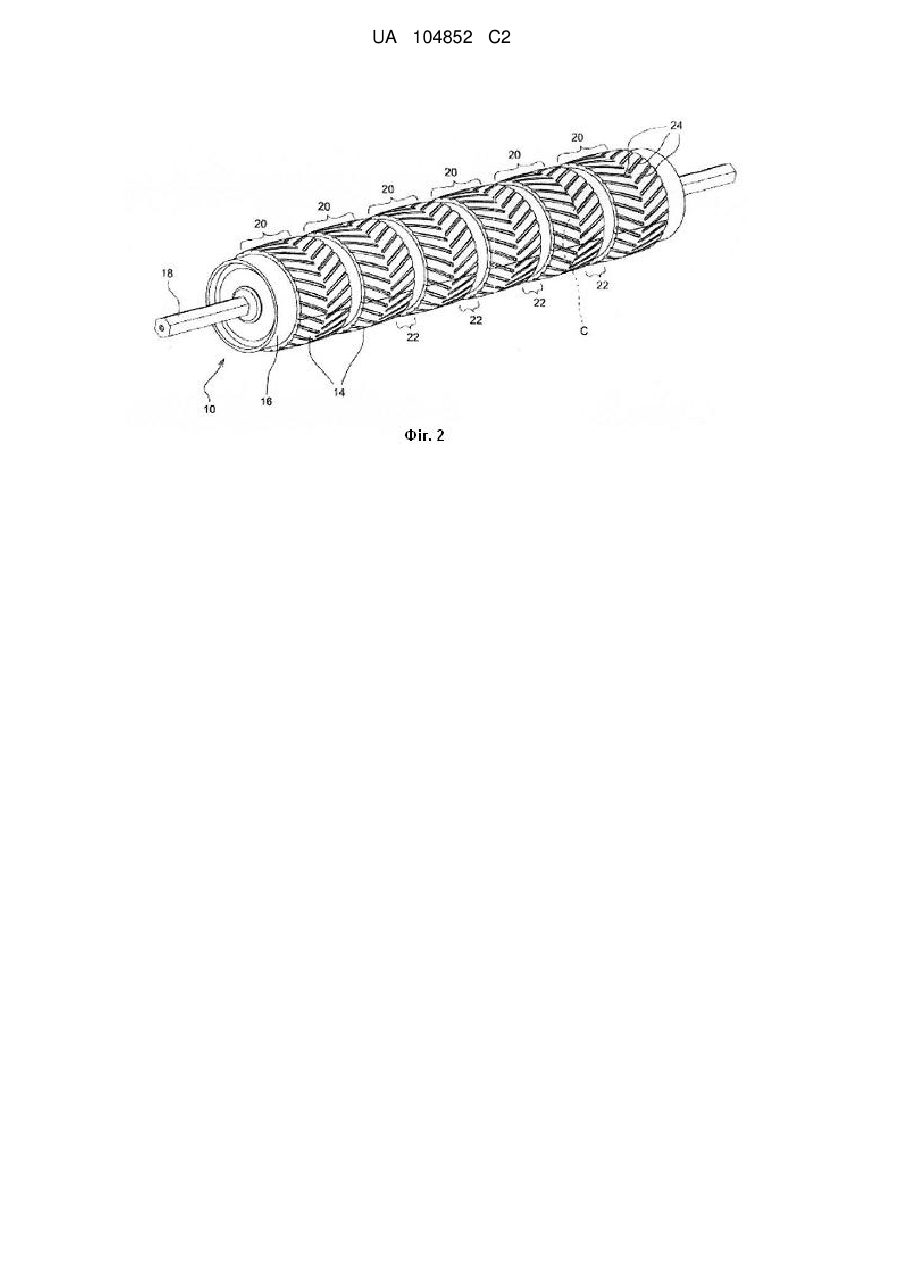

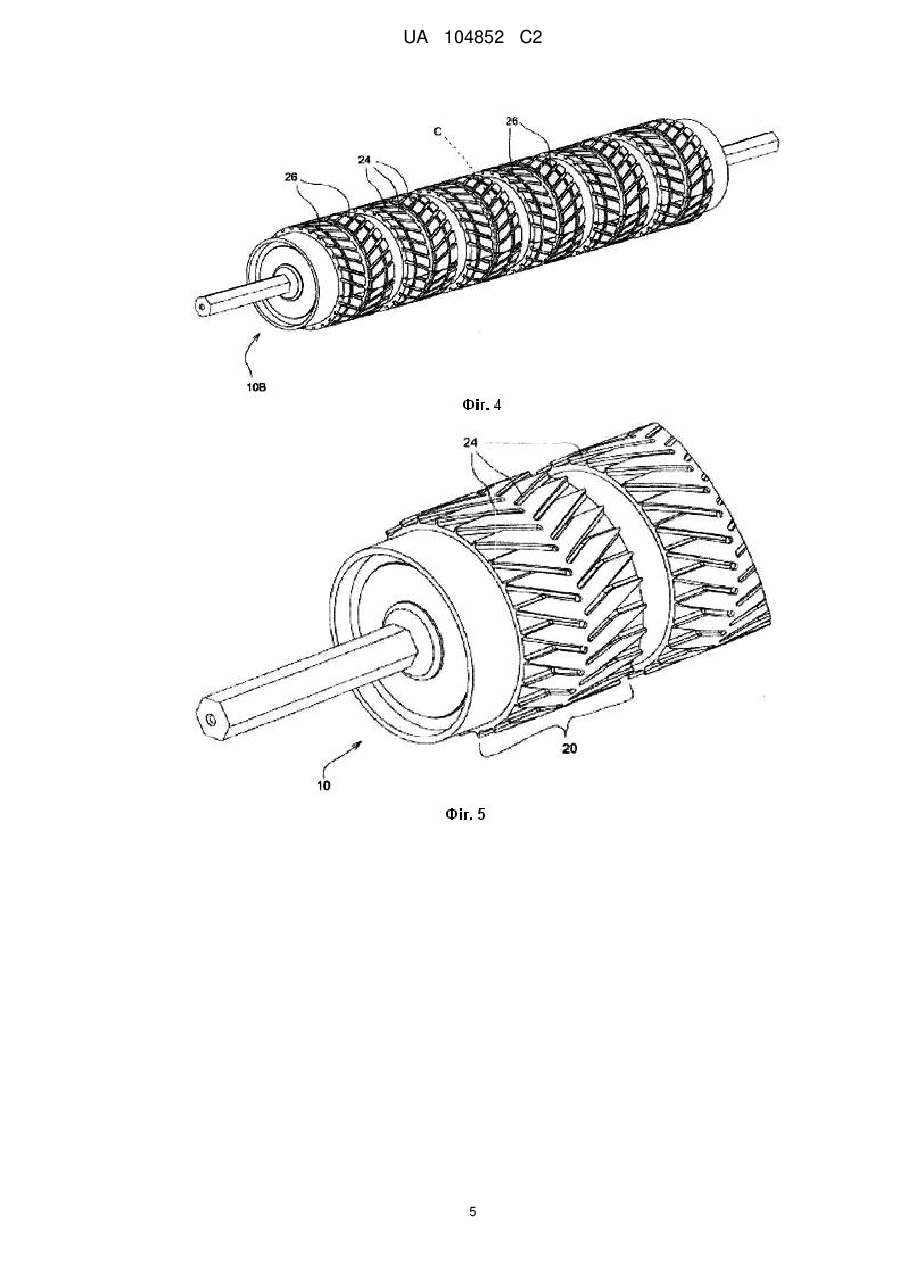

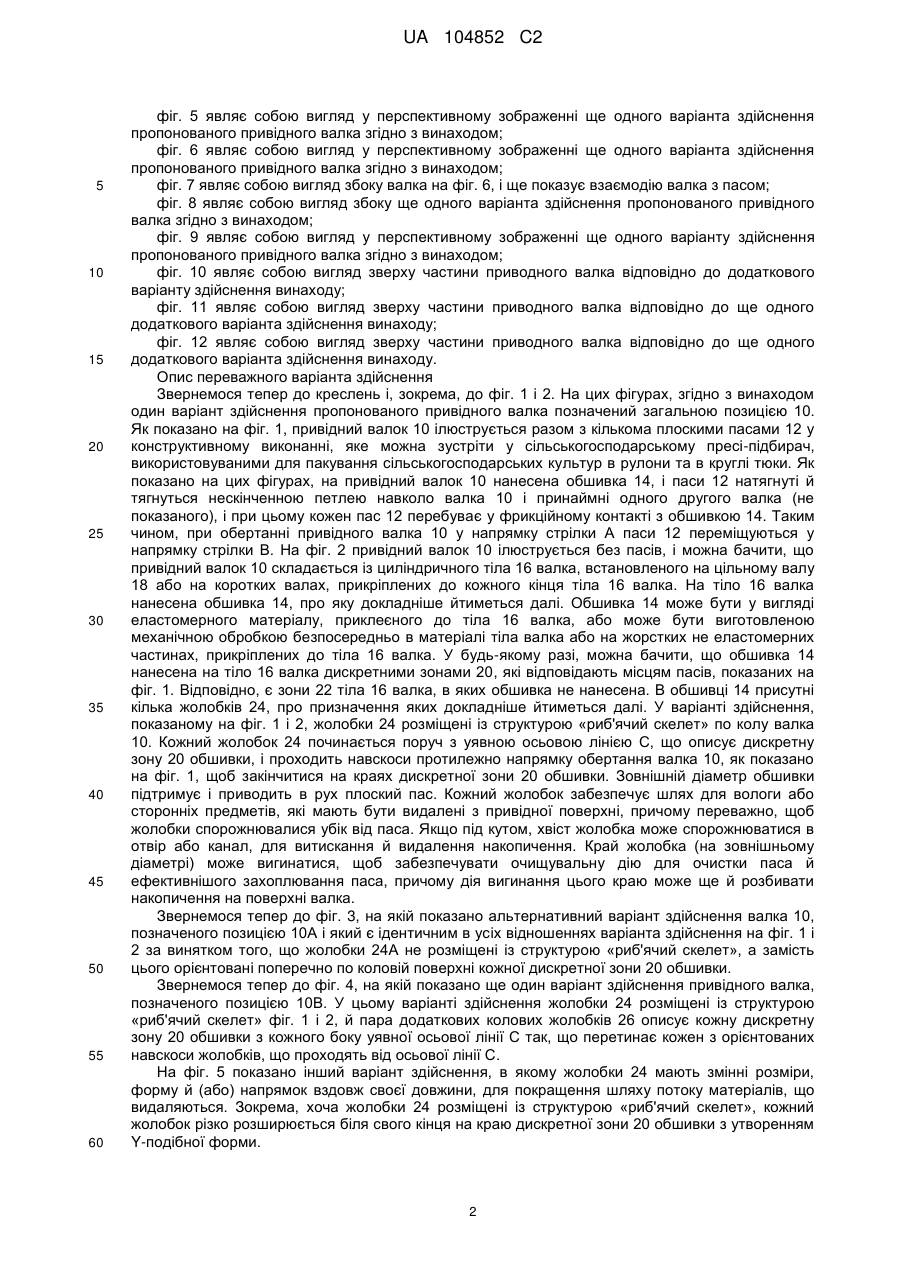

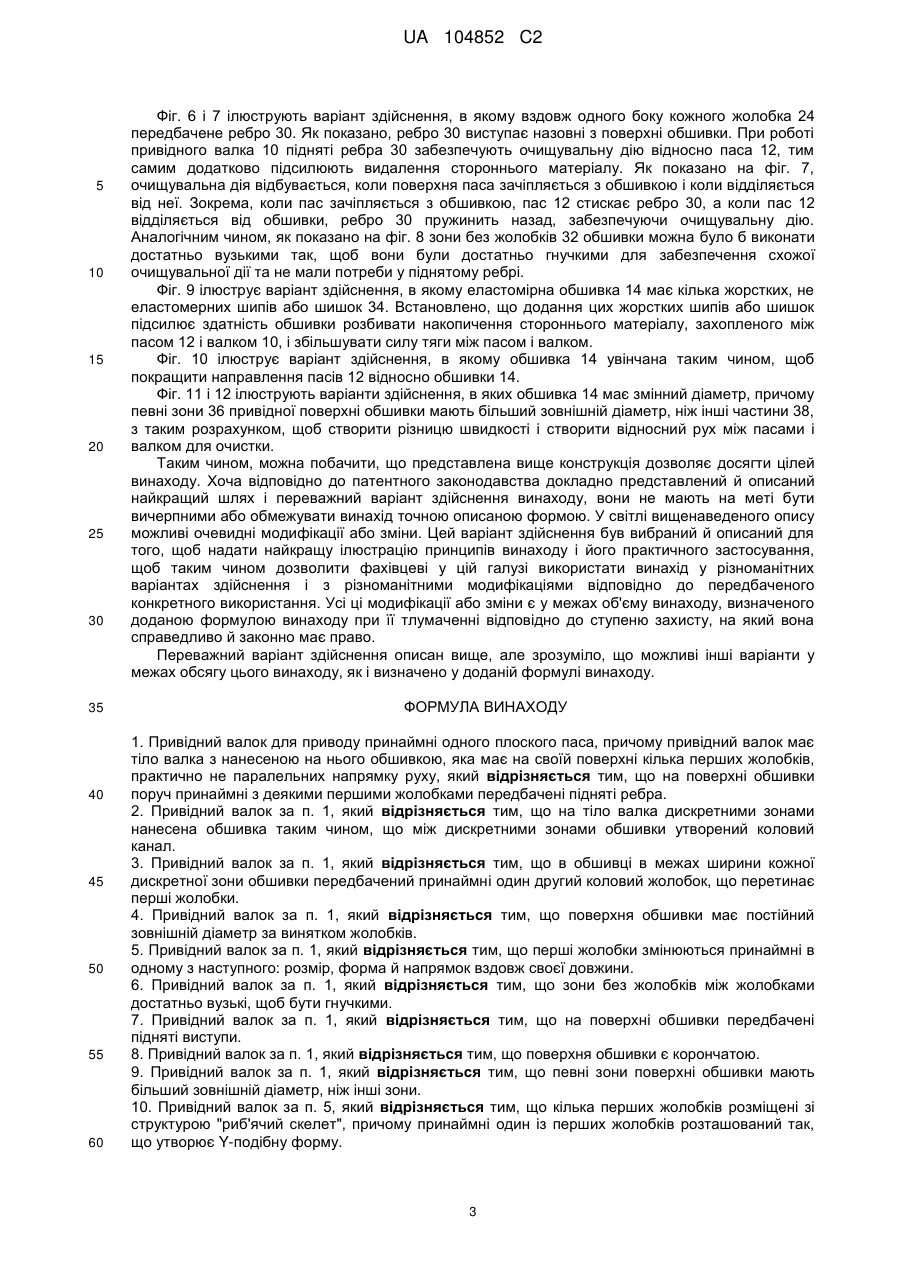

Реферат: Пропонується привідний валок для плоских пасів у різноманітних варіантах здійснення, причому валок має покращені характеристики для підтримування сили тяги пасів, такі, як обшивка, нанесена на валок. UA 104852 C2 (12) UA 104852 C2 UA 104852 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить, взагалі, до привідних валків для плоских пасів. Зокрема, винахід належить до цих привідних валків, що використовуються для приводу плоских пасів у сільськогосподарській техніці, такій, як рулонні та круглі преси-підбирачі. Зокрема, винахід належить до цих валків, що мають покращені характеристики для підтримування сили тяги пасів, такі, як обшивка, нанесена на валок. При приводі плоского паса привідним валком існує проблема, пов'язана із забрудненням. Вода, пил або подібний бруду матеріал можуть знижувати коефіцієнт тертя між привідним валком і плоским пасом. Особливо проблемним для сільськогосподарських пресів-підбирачів є накопичення вологого органічного матеріалу (вологого силосу), яке створює шар «слизу» між привідним валком і плоским пасом, який може спричиняти надмірне проковзування. Ця проблема усугубляється тим фактом, що вологий органічний матеріал має також тенденцію до прилипання до ременів і пасів. У минулому вже визнана необхідність вживання заходів, щоб зменшити або повністю усунути ці накопичення стороннього матеріалу, для підтримання жорсткого приводу. Відоме, наприклад, використання обшивки на привідних валках, щоб підвищити тертя між плоским пасом і поверхнею обшивки. Відомі типи обшивки, що використовуються для сільськогосподарських круглих пресів-підбирачів, є гладкими або мають дрібні канавки по поверхні для уможливлення руху води або інших накопичень, які потрібно витиснути під час роботи, для відвернення великих знижень коефіцієнту тертя під час роботи. Однак ці конструкції є ефективними лише частково, оскільки результати вимірів на чистих і забруднених зразках свідчать про очевидне зниження коефіцієнту тертя. Отже, у цій галузі техніки існує очевидна потреба у покращеному привідному валку, зокрема, для сільськогосподарських пресів-підбирачів, який є ефективним з точки зору видалення стороннього матеріалу з поверхні сполучення між привідним валком і ременем, щоб постійно підтримувати коефіцієнт тертя для підтримування жорсткого приводу. З огляду на вищезазначене, задачею цього винаходу є створення привідного валка для плоских пасів. Ще однією задачею цього винаходу є створення привідного валка, ефективного у видаленні й (або) відвертанні накопичення стороннього матеріалу між привідним валком і пасом. Додатковою задачею цього винаходу є створення привідного валка, який підтримує необхідний коефіцієнт тертя для підтримання жорсткого приводу. Ще однією задачею цього винаходу є створення привідного валка, сумісного з існуючим устаткуванням, таким, як сільськогосподарські круглі і рулонні преси-підбирачі. Вищезазначені й інші цілі цього винаходу разом з його перевагами над відомими технічними рішеннями, які стануть очевидними з подальшого докладного опису, досягаються привідним валком, призначеним для приводу принаймні одного плоского паса, причому привідний валок має тіло валка з обшивкою, нанесеною на нього, причому обшивка має на своїй поверхні кілька перших жолобків, практично не паралельних напрямку руху. У цілому, пропонується привідний валок для плоских пасів у різноманітних варіантах здійснення, причому валок має покращені характеристики для підтримування сили тяги пасів, такі, як обшивка, нанесена на валок. Для того щоб ознайомити фахівців у галузі, що найближче пов'язана із цим винаходом, далі описується один переважний варіант здійснення винаходу, який ілюструє найкращий передбачений на разі шлях втілення винаходу в практику, із посиланнями на додані креслення, які представляють собою невід'ємну частину цього опису. Примірний варіант здійснення описується докладно без намагання показати усі різноманітні форми і модифікації, в який винахід міх би буди здійсненим. Таким чином, показаний й описаний у цьому документі варіант здійснення є ілюстративним, і, як стане очевидним фахівцеві у цій галузі, може бути змінений численними шляхами у межах сутності й об'єму винаходу, причому об'єм винаходу визначається доданою формулою винаходу, а не подробицями опису. Для повного розуміння цілей, способів і структури винаходу, треба ознайомитися з подальшим докладним описом, який ведеться з посиланнями на додані креслення, на яких: фіг. 1 являє собою вигляд у перспективному зображенні вузла привідного валка і паса, який може використовуватися у сільськогосподарському пресі-підбирачі або схожій техніці; фіг. 2 являє собою вигляд у перспективному зображенні валка на фіг. 1, показаного на цей раз без пасів; фіг. 3 являє собою вигляд у перспективному зображенні ще одного варіанта здійснення пропонованого привідного валка згідно з винаходом; фіг. 4 являє собою вигляд у перспективному зображенні ще одного варіанту здійснення пропонованого привідного валка 1 UA 104852 C2 5 10 15 20 25 30 35 40 45 50 55 60 фіг. 5 являє собою вигляд у перспективному зображенні ще одного варіанта здійснення пропонованого привідного валка згідно з винаходом; фіг. 6 являє собою вигляд у перспективному зображенні ще одного варіанта здійснення пропонованого привідного валка згідно з винаходом; фіг. 7 являє собою вигляд збоку валка на фіг. 6, і ще показує взаємодію валка з пасом; фіг. 8 являє собою вигляд збоку ще одного варіанта здійснення пропонованого привідного валка згідно з винаходом; фіг. 9 являє собою вигляд у перспективному зображенні ще одного варіанту здійснення пропонованого привідного валка згідно з винаходом; фіг. 10 являє собою вигляд зверху частини приводного валка відповідно до додаткового варіанту здійснення винаходу; фіг. 11 являє собою вигляд зверху частини приводного валка відповідно до ще одного додаткового варіанта здійснення винаходу; фіг. 12 являє собою вигляд зверху частини приводного валка відповідно до ще одного додаткового варіанта здійснення винаходу. Опис переважного варіанта здійснення Звернемося тепер до креслень і, зокрема, до фіг. 1 і 2. На цих фігурах, згідно з винаходом один варіант здійснення пропонованого привідного валка позначений загальною позицією 10. Як показано на фіг. 1, привідний валок 10 ілюструється разом з кількома плоскими пасами 12 у конструктивному виконанні, яке можна зустріти у сільськогосподарському пресі-підбирач, використовуваними для пакування сільськогосподарських культур в рулони та в круглі тюки. Як показано на цих фігурах, на привідний валок 10 нанесена обшивка 14, і паси 12 натягнуті й тягнуться нескінченною петлею навколо валка 10 і принаймні одного другого валка (не показаного), і при цьому кожен пас 12 перебуває у фрикційному контакті з обшивкою 14. Таким чином, при обертанні привідного валка 10 у напрямку стрілки А паси 12 переміщуються у напрямку стрілки В. На фіг. 2 привідний валок 10 ілюструється без пасів, і можна бачити, що привідний валок 10 складається із циліндричного тіла 16 валка, встановленого на цільному валу 18 або на коротких валах, прикріплених до кожного кінця тіла 16 валка. На тіло 16 валка нанесена обшивка 14, про яку докладніше йтиметься далі. Обшивка 14 може бути у вигляді еластомерного матеріалу, приклеєного до тіла 16 валка, або може бути виготовленою механічною обробкою безпосередньо в матеріалі тіла валка або на жорстких не еластомерних частинах, прикріплених до тіла 16 валка. У будь-якому разі, можна бачити, що обшивка 14 нанесена на тіло 16 валка дискретними зонами 20, які відповідають місцям пасів, показаних на фіг. 1. Відповідно, є зони 22 тіла 16 валка, в яких обшивка не нанесена. В обшивці 14 присутні кілька жолобків 24, про призначення яких докладніше йтиметься далі. У варіанті здійснення, показаному на фіг. 1 і 2, жолобки 24 розміщені із структурою «риб'ячий скелет» по колу валка 10. Кожний жолобок 24 починається поруч з уявною осьовою лінією С, що описує дискретну зону 20 обшивки, і проходить навскоси протилежно напрямку обертання валка 10, як показано на фіг. 1, щоб закінчитися на краях дискретної зони 20 обшивки. Зовнішній діаметр обшивки підтримує і приводить в рух плоский пас. Кожний жолобок забезпечує шлях для вологи або сторонніх предметів, які мають бути видалені з привідної поверхні, причому переважно, щоб жолобки спорожнювалися убік від паса. Якщо під кутом, хвіст жолобка може спорожнюватися в отвір або канал, для витискання й видалення накопичення. Край жолобка (на зовнішньому діаметрі) може вигинатися, щоб забезпечувати очищувальну дію для очистки паса й ефективнішого захоплювання паса, причому дія вигинання цього краю може ще й розбивати накопичення на поверхні валка. Звернемося тепер до фіг. 3, на якій показано альтернативний варіант здійснення валка 10, позначеного позицією 10А і який є ідентичним в усіх відношеннях варіанта здійснення на фіг. 1 і 2 за винятком того, що жолобки 24А не розміщені із структурою «риб'ячий скелет», а замість цього орієнтовані поперечно по коловій поверхні кожної дискретної зони 20 обшивки. Звернемося тепер до фіг. 4, на якій показано ще один варіант здійснення привідного валка, позначеного позицією 10В. У цьому варіанті здійснення жолобки 24 розміщені із структурою «риб'ячий скелет» фіг. 1 і 2, й пара додаткових колових жолобків 26 описує кожну дискретну зону 20 обшивки з кожного боку уявної осьової лінії С так, що перетинає кожен з орієнтованих навскоси жолобків, що проходять від осьової лінії С. На фіг. 5 показано інший варіант здійснення, в якому жолобки 24 мають змінні розміри, форму й (або) напрямок вздовж своєї довжини, для покращення шляху потоку матеріалів, що видаляються. Зокрема, хоча жолобки 24 розміщені із структурою «риб'ячий скелет», кожний жолобок різко розширюється біля свого кінця на краю дискретної зони 20 обшивки з утворенням Y-подібної форми. 2 UA 104852 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 6 і 7 ілюструють варіант здійснення, в якому вздовж одного боку кожного жолобка 24 передбачене ребро 30. Як показано, ребро 30 виступає назовні з поверхні обшивки. При роботі привідного валка 10 підняті ребра 30 забезпечують очищувальну дію відносно паса 12, тим самим додатково підсилюють видалення стороннього матеріалу. Як показано на фіг. 7, очищувальна дія відбувається, коли поверхня паса зачіпляється з обшивкою і коли відділяється від неї. Зокрема, коли пас зачіпляється з обшивкою, пас 12 стискає ребро 30, а коли пас 12 відділяється від обшивки, ребро 30 пружинить назад, забезпечуючи очищувальну дію. Аналогічним чином, як показано на фіг. 8 зони без жолобків 32 обшивки можна було б виконати достатньо вузькими так, щоб вони були достатньо гнучкими для забезпечення схожої очищувальної дії та не мали потреби у піднятому ребрі. Фіг. 9 ілюструє варіант здійснення, в якому еластомірна обшивка 14 має кілька жорстких, не еластомерних шипів або шишок 34. Встановлено, що додання цих жорстких шипів або шишок підсилює здатність обшивки розбивати накопичення стороннього матеріалу, захопленого між пасом 12 і валком 10, і збільшувати силу тяги між пасом і валком. Фіг. 10 ілюструє варіант здійснення, в якому обшивка 14 увінчана таким чином, щоб покращити направлення пасів 12 відносно обшивки 14. Фіг. 11 і 12 ілюструють варіанти здійснення, в яких обшивка 14 має змінний діаметр, причому певні зони 36 привідної поверхні обшивки мають більший зовнішній діаметр, ніж інші частини 38, з таким розрахунком, щоб створити різницю швидкості і створити відносний рух між пасами і валком для очистки. Таким чином, можна побачити, що представлена вище конструкція дозволяє досягти цілей винаходу. Хоча відповідно до патентного законодавства докладно представлений й описаний найкращий шлях і переважний варіант здійснення винаходу, вони не мають на меті бути вичерпними або обмежувати винахід точною описаною формою. У світлі вищенаведеного опису можливі очевидні модифікації або зміни. Цей варіант здійснення був вибраний й описаний для того, щоб надати найкращу ілюстрацію принципів винаходу і його практичного застосування, щоб таким чином дозволити фахівцеві у цій галузі використати винахід у різноманітних варіантах здійснення і з різноманітними модифікаціями відповідно до передбаченого конкретного використання. Усі ці модифікації або зміни є у межах об'єму винаходу, визначеного доданою формулою винаходу при її тлумаченні відповідно до ступеню захисту, на який вона справедливо й законно має право. Переважний варіант здійснення описан вище, але зрозуміло, що можливі інші варіанти у межах обсягу цього винаходу, як і визначено у доданій формулі винаходу. ФОРМУЛА ВИНАХОДУ 1. Привідний валок для приводу принаймні одного плоского паса, причому привідний валок має тіло валка з нанесеною на нього обшивкою, яка має на своїй поверхні кілька перших жолобків, практично не паралельних напрямку руху, який відрізняється тим, що на поверхні обшивки поруч принаймні з деякими першими жолобками передбачені підняті ребра. 2. Привідний валок за п. 1, який відрізняється тим, що на тіло валка дискретними зонами нанесена обшивка таким чином, що між дискретними зонами обшивки утворений коловий канал. 3. Привідний валок за п. 1, який відрізняється тим, що в обшивці в межах ширини кожної дискретної зони обшивки передбачений принаймні один другий коловий жолобок, що перетинає перші жолобки. 4. Привідний валок за п. 1, який відрізняється тим, що поверхня обшивки має постійний зовнішній діаметр за винятком жолобків. 5. Привідний валок за п. 1, який відрізняється тим, що перші жолобки змінюються принаймні в одному з наступного: розмір, форма й напрямок вздовж своєї довжини. 6. Привідний валок за п. 1, який відрізняється тим, що зони без жолобків між жолобками достатньо вузькі, щоб бути гнучкими. 7. Привідний валок за п. 1, який відрізняється тим, що на поверхні обшивки передбачені підняті виступи. 8. Привідний валок за п. 1, який відрізняється тим, що поверхня обшивки є корончатою. 9. Привідний валок за п. 1, який відрізняється тим, що певні зони поверхні обшивки мають більший зовнішній діаметр, ніж інші зони. 10. Привідний валок за п. 5, який відрізняється тим, що кілька перших жолобків розміщені зі структурою "риб'ячий скелет", причому принаймні один із перших жолобків розташований так, що утворює Y-подібну форму. 3 UA 104852 C2 4 UA 104852 C2 5 UA 104852 C2 6 UA 104852 C2 7 UA 104852 C2 8 UA 104852 C2 Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
