Номер патенту: 105079

Опубліковано: 10.03.2016

Автори: Бариш Мухаммед, Йилдирим Білгін

Є ще 3 сторінки.

Дивитися все сторінки або завантажити PDF файл.

Формула / Реферат

1. Сувальдний замок (15), що містить щонайменше один засув (18), хвостовик (19) засува, що проходить від зазначеного щонайменше одного засува (18), і декілька сувальд для вибіркового переміщення засува (18) під час використання у напрямку +Х або втягування їх у напрямку -X у корпус замка, який відрізняється тим, що зазначений сувальдний замок (15) додатково містить:

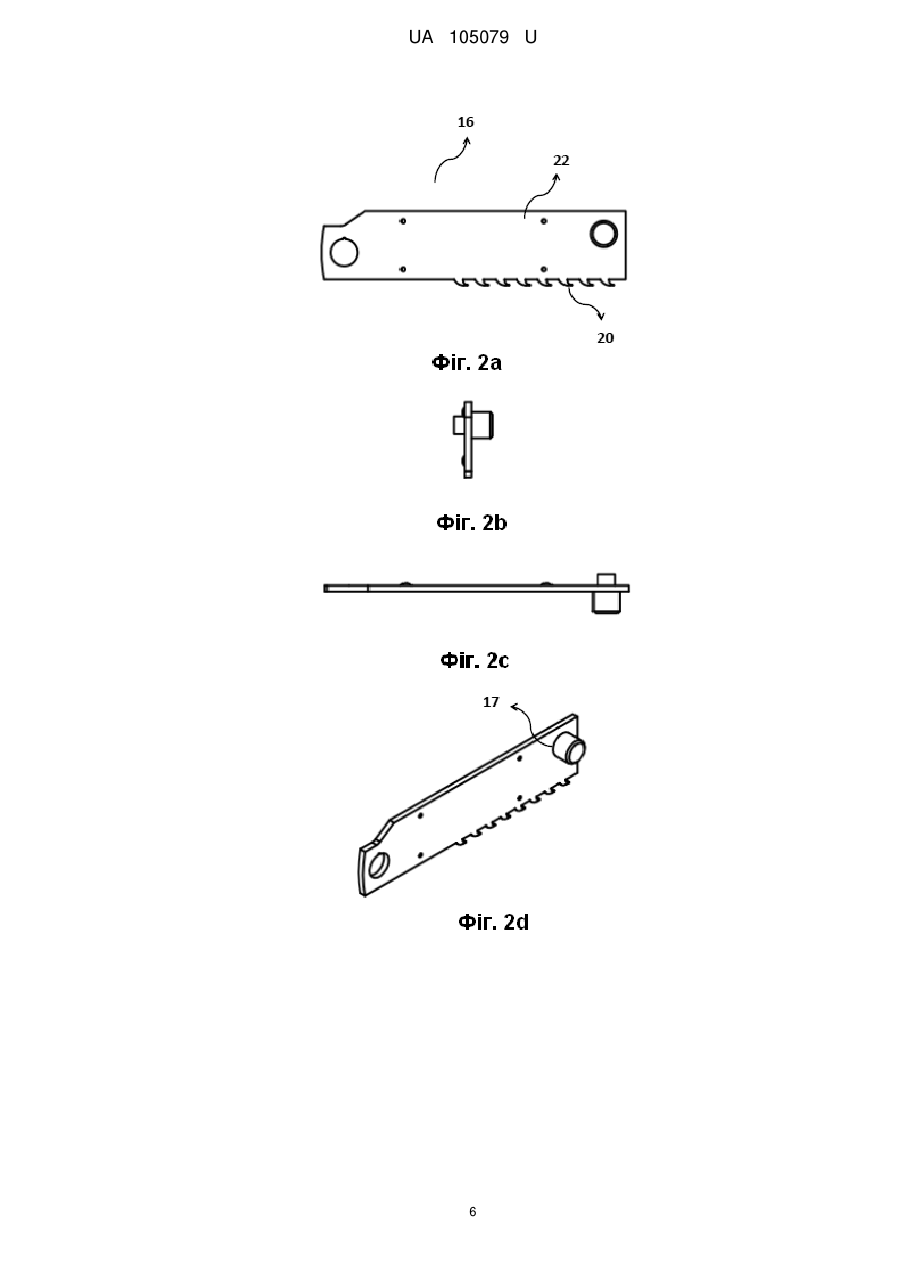

приводну пластину (16), яка прикріплена до засува (18), і яка містить щонайменше один зубець (20) у вигляді виступу та щонайменше один штифт (17) для спрямування приводної пластини (16) через канал (24),

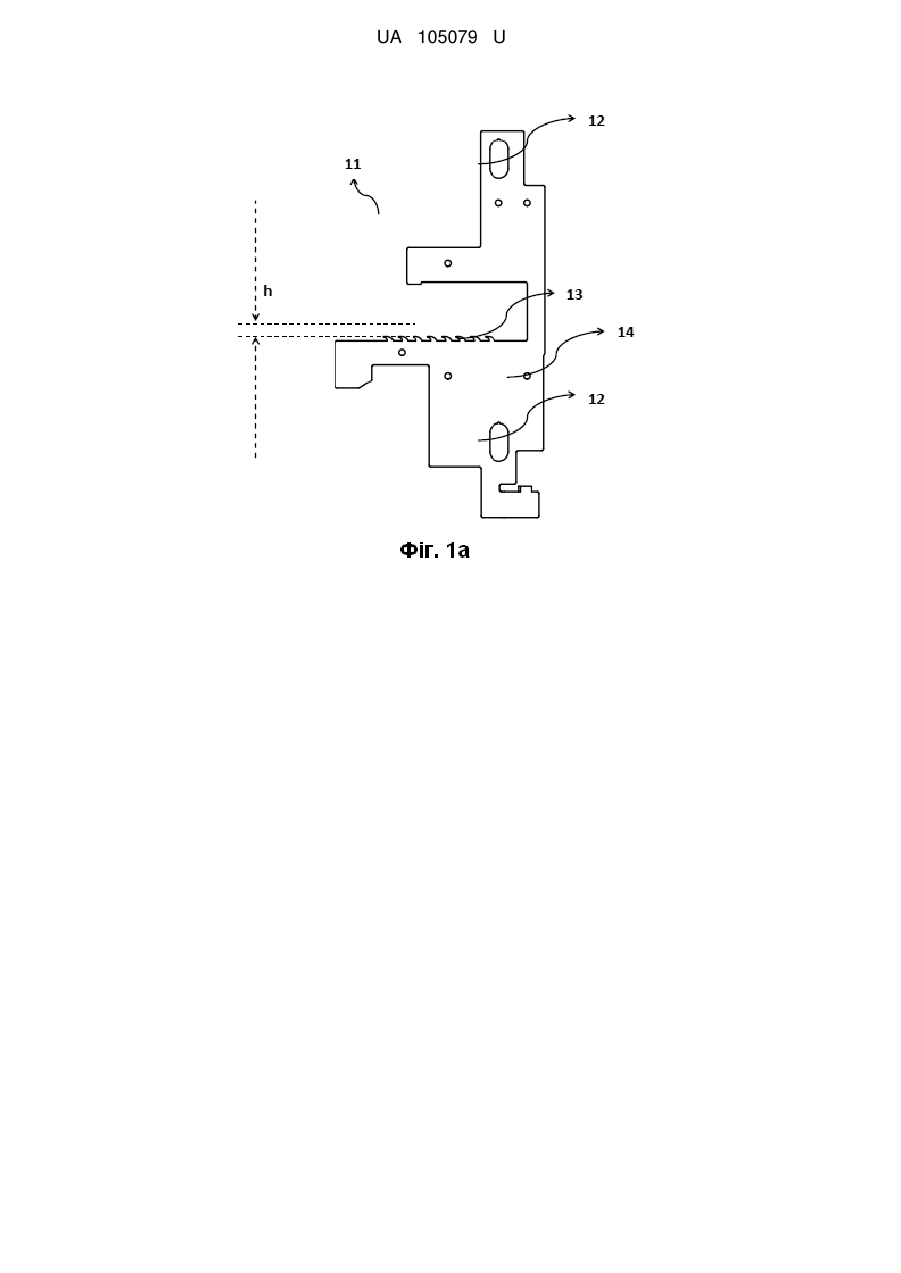

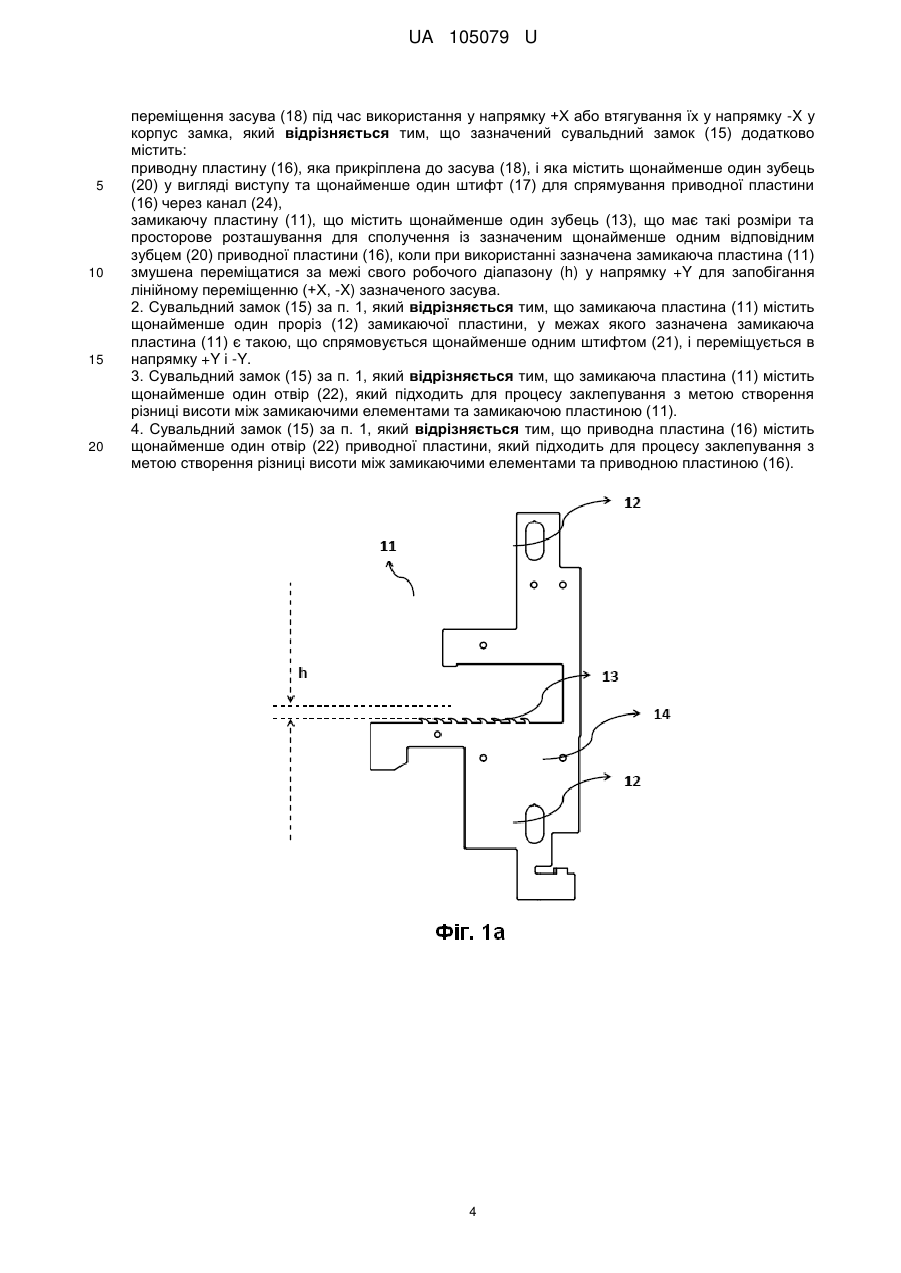

замикаючу пластину (11), що містить щонайменше один зубець (13), що має такі розміри та просторове розташування для сполучення із зазначеним щонайменше одним відповідним зубцем (20) приводної пластини (16), коли при використанні зазначена замикаюча пластина (11) змушена переміщатися за межі свого робочого діапазону (h) у напрямку +Y для запобігання лінійному переміщенню (+Х, -X) зазначеного засува.

2. Сувальдний замок (15) за п. 1, який відрізняється тим, що замикаюча пластина (11) містить щонайменше один проріз (12) замикаючої пластини, у межах якого зазначена замикаюча пластина (11) є такою, що спрямовується щонайменше одним штифтом (21), і переміщується в напрямку +Y і -Y.

3. Сувальдний замок (15) за п. 1, який відрізняється тим, що замикаюча пластина (11) містить щонайменше один отвір (22), який підходить для процесу заклепування з метою створення різниці висоти між замикаючими елементами та замикаючою пластиною (11).

4. Сувальдний замок (15) за п. 1, який відрізняється тим, що приводна пластина (16) містить щонайменше один отвір (22) приводної пластини, який підходить для процесу заклепування з метою створення різниці висоти між замикаючими елементами та приводною пластиною (16).

Текст

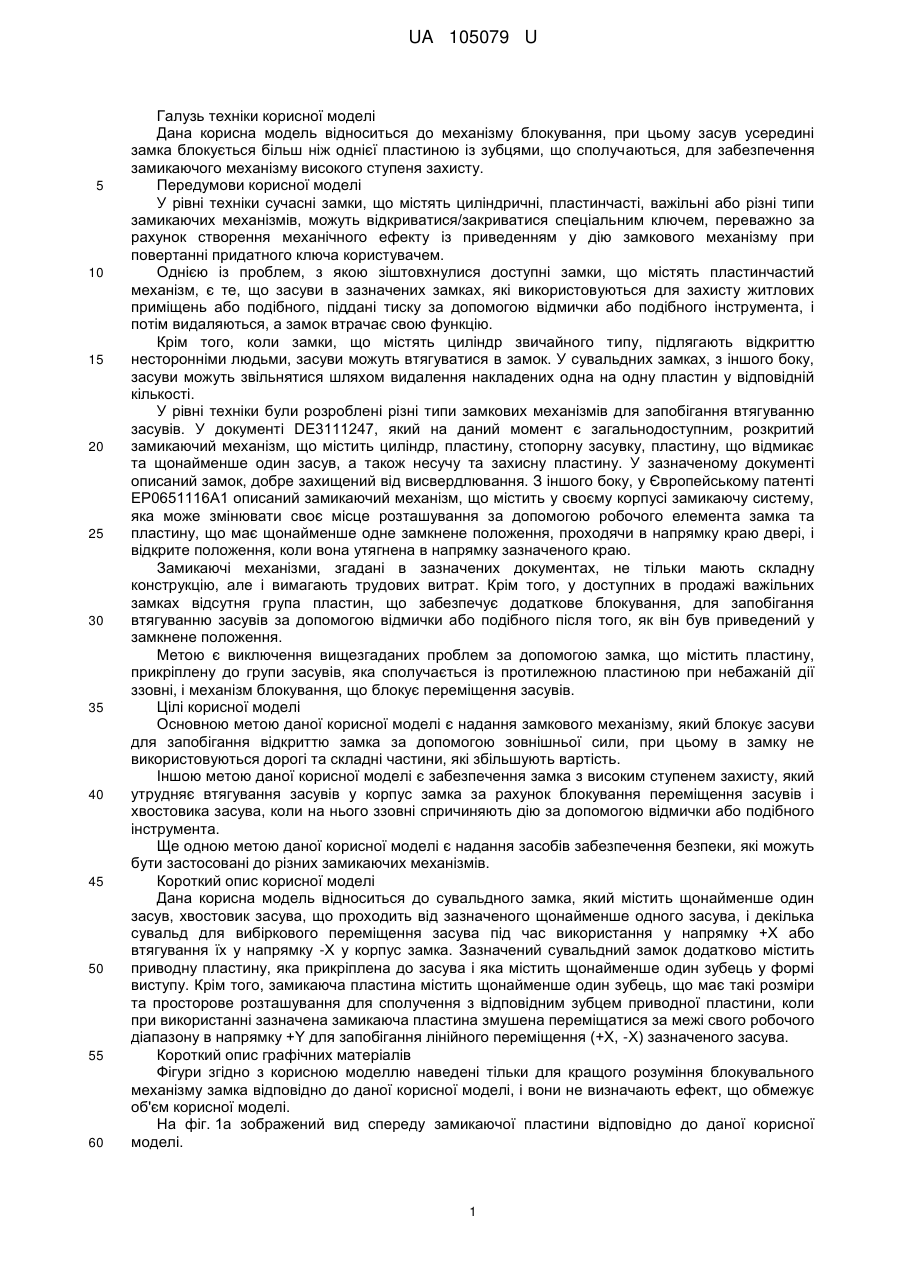

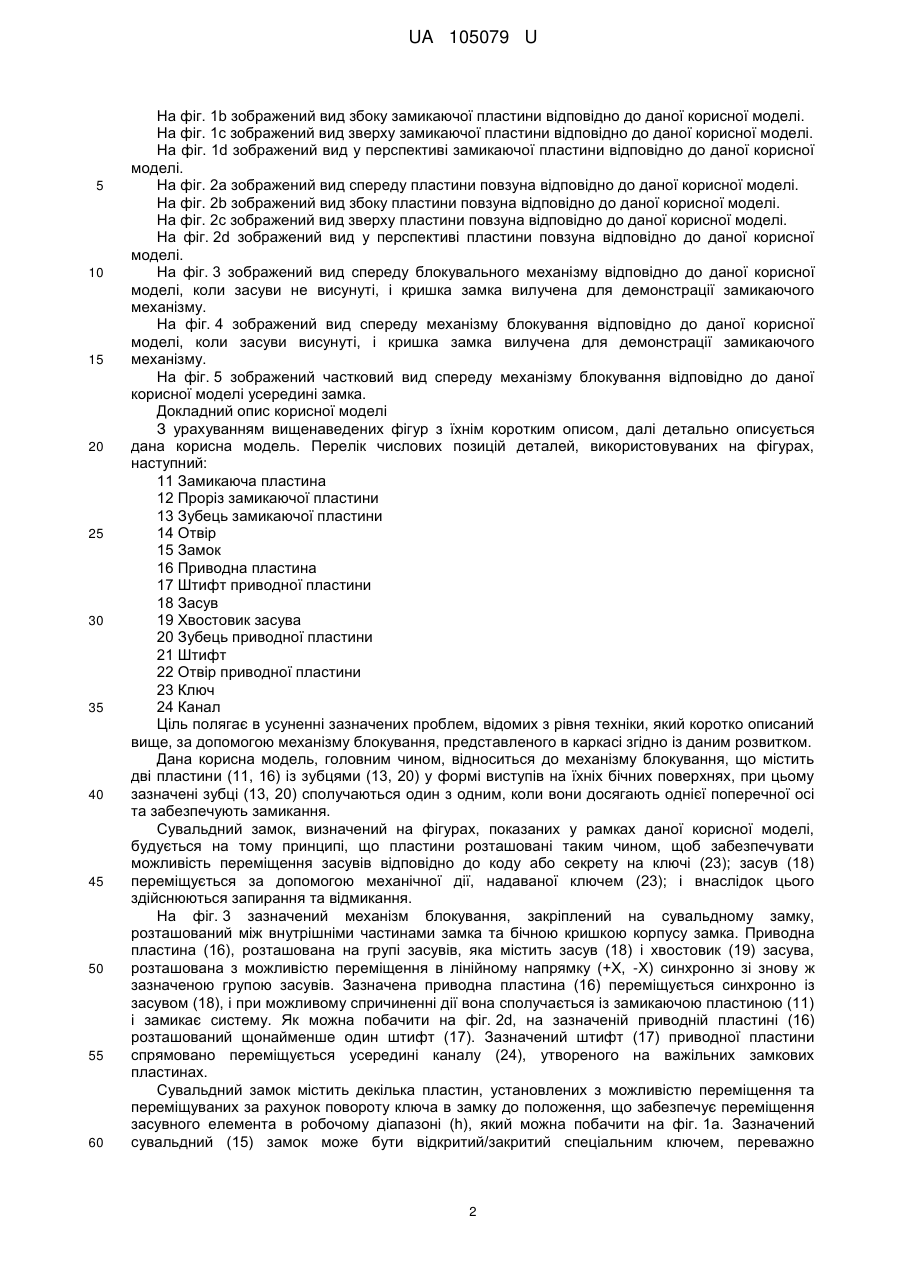

Реферат: Сувальдний замок (15) містить щонайменше один засув (18), хвостовик (19) засува, що проходить від зазначеного щонайменше одного засува (18), і декілька сувальд для вибіркового переміщення засува (18) під час використання у напрямку +Х або втягування їх у напрямку -X у корпус замка, причому зазначений сувальдний замок (15) додатково містить: приводну пластину (16), яка прикріплена до засува (18), і яка містить щонайменше один зубець (20) у вигляді виступу та щонайменше один штифт (17) для спрямування приводної пластини (16) через канал (24), замикаючу пластину (11), що містить щонайменше один зубець (13), що має такі розміри та просторове розташування для сполучення із зазначеним щонайменше одним відповідним зубцем (20) приводної пластини (16), коли при використанні зазначена замикаюча пластина (11) змушена переміщатися за межі свого робочого діапазону (h) у напрямку +Y для запобігання лінійному переміщенню (+Х, -X) зазначеного засува. UA 105079 U (12) UA 105079 U UA 105079 U 5 10 15 20 25 30 35 40 45 50 55 60 Галузь техніки корисної моделі Дана корисна модель відноситься до механізму блокування, при цьому засув усередині замка блокується більш ніж однієї пластиною із зубцями, що сполучаються, для забезпечення замикаючого механізму високого ступеня захисту. Передумови корисної моделі У рівні техніки сучасні замки, що містять циліндричні, пластинчасті, важільні або різні типи замикаючих механізмів, можуть відкриватися/закриватися спеціальним ключем, переважно за рахунок створення механічного ефекту із приведенням у дію замкового механізму при повертанні придатного ключа користувачем. Однією із проблем, з якою зіштовхнулися доступні замки, що містять пластинчастий механізм, є те, що засуви в зазначених замках, які використовуються для захисту житлових приміщень або подібного, піддані тиску за допомогою відмички або подібного інструмента, і потім видаляються, а замок втрачає свою функцію. Крім того, коли замки, що містять циліндр звичайного типу, підлягають відкриттю несторонніми людьми, засуви можуть втягуватися в замок. У сувальдних замках, з іншого боку, засуви можуть звільнятися шляхом видалення накладених одна на одну пластин у відповідній кількості. У рівні техніки були розроблені різні типи замкових механізмів для запобігання втягуванню засувів. У документі DE3111247, який на даний момент є загальнодоступним, розкритий замикаючий механізм, що містить циліндр, пластину, стопорну засувку, пластину, що відмикає та щонайменше один засув, а також несучу та захисну пластину. У зазначеному документі описаний замок, добре захищений від висвердлювання. З іншого боку, у Європейському патенті EP0651116A1 описаний замикаючий механізм, що містить у своєму корпусі замикаючу систему, яка може змінювати своє місце розташування за допомогою робочого елемента замка та пластину, що має щонайменше одне замкнене положення, проходячи в напрямку краю двері, і відкрите положення, коли вона утягнена в напрямку зазначеного краю. Замикаючі механізми, згадані в зазначених документах, не тільки мають складну конструкцію, але і вимагають трудових витрат. Крім того, у доступних в продажі важільних замках відсутня група пластин, що забезпечує додаткове блокування, для запобігання втягуванню засувів за допомогою відмички або подібного після того, як він був приведений у замкнене положення. Метою є виключення вищезгаданих проблем за допомогою замка, що містить пластину, прикріплену до групи засувів, яка сполучається із протилежною пластиною при небажаній дії ззовні, і механізм блокування, що блокує переміщення засувів. Цілі корисної моделі Основною метою даної корисної моделі є надання замкового механізму, який блокує засуви для запобігання відкриттю замка за допомогою зовнішньої сили, при цьому в замку не використовуються дорогі та складні частини, які збільшують вартість. Іншою метою даної корисної моделі є забезпечення замка з високим ступенем захисту, який утрудняє втягування засувів у корпус замка за рахунок блокування переміщення засувів і хвостовика засува, коли на нього ззовні спричиняють дію за допомогою відмички або подібного інструмента. Ще одною метою даної корисної моделі є надання засобів забезпечення безпеки, які можуть бути застосовані до різних замикаючих механізмів. Короткий опис корисної моделі Дана корисна модель відноситься до сувальдного замка, який містить щонайменше один засув, хвостовик засува, що проходить від зазначеного щонайменше одного засува, і декілька сувальд для вибіркового переміщення засува під час використання у напрямку +X або втягування їх у напрямку -X у корпус замка. Зазначений сувальдний замок додатково містить приводну пластину, яка прикріплена до засува і яка містить щонайменше один зубець у формі виступу. Крім того, замикаюча пластина містить щонайменше один зубець, що має такі розміри та просторове розташування для сполучення з відповідним зубцем приводної пластини, коли при використанні зазначена замикаюча пластина змушена переміщатися за межі свого робочого діапазону в напрямку +Y для запобігання лінійного переміщення (+X, -X) зазначеного засува. Короткий опис графічних матеріалів Фігури згідно з корисною моделлю наведені тільки для кращого розуміння блокувального механізму замка відповідно до даної корисної моделі, і вони не визначають ефект, що обмежує об'єм корисної моделі. На фіг. 1a зображений вид спереду замикаючої пластини відповідно до даної корисної моделі. 1 UA 105079 U 5 10 15 20 25 30 35 40 45 50 55 60 На фіг. 1b зображений вид збоку замикаючої пластини відповідно до даної корисної моделі. На фіг. 1c зображений вид зверху замикаючої пластини відповідно до даної корисної моделі. На фіг. 1d зображений вид у перспективі замикаючої пластини відповідно до даної корисної моделі. На фіг. 2a зображений вид спереду пластини повзуна відповідно до даної корисної моделі. На фіг. 2b зображений вид збоку пластини повзуна відповідно до даної корисної моделі. На фіг. 2c зображений вид зверху пластини повзуна відповідно до даної корисної моделі. На фіг. 2d зображений вид у перспективі пластини повзуна відповідно до даної корисної моделі. На фіг. 3 зображений вид спереду блокувального механізму відповідно до даної корисної моделі, коли засуви не висунуті, і кришка замка вилучена для демонстрації замикаючого механізму. На фіг. 4 зображений вид спереду механізму блокування відповідно до даної корисної моделі, коли засуви висунуті, і кришка замка вилучена для демонстрації замикаючого механізму. На фіг. 5 зображений частковий вид спереду механізму блокування відповідно до даної корисної моделі усередині замка. Докладний опис корисної моделі З урахуванням вищенаведених фігур з їхнім коротким описом, далі детально описується дана корисна модель. Перелік числових позицій деталей, використовуваних на фігурах, наступний: 11 Замикаюча пластина 12 Проріз замикаючої пластини 13 Зубець замикаючої пластини 14 Отвір 15 Замок 16 Приводна пластина 17 Штифт приводної пластини 18 Засув 19 Хвостовик засува 20 Зубець приводної пластини 21 Штифт 22 Отвір приводної пластини 23 Ключ 24 Канал Ціль полягає в усуненні зазначених проблем, відомих з рівня техніки, який коротко описаний вище, за допомогою механізму блокування, представленого в каркасі згідно із даним розвитком. Дана корисна модель, головним чином, відноситься до механізму блокування, що містить дві пластини (11, 16) із зубцями (13, 20) у формі виступів на їхніх бічних поверхнях, при цьому зазначені зубці (13, 20) сполучаються один з одним, коли вони досягають однієї поперечної осі та забезпечують замикання. Сувальдний замок, визначений на фігурах, показаних у рамках даної корисної моделі, будується на тому принципі, що пластини розташовані таким чином, щоб забезпечувати можливість переміщення засувів відповідно до коду або секрету на ключі (23); засув (18) переміщується за допомогою механічної дії, надаваної ключем (23); і внаслідок цього здійснюються запирання та відмикання. На фіг. 3 зазначений механізм блокування, закріплений на сувальдному замку, розташований між внутрішніми частинами замка та бічною кришкою корпусу замка. Приводна пластина (16), розташована на групі засувів, яка містить засув (18) і хвостовик (19) засува, розташована з можливістю переміщення в лінійному напрямку (+X, -X) синхронно зі знову ж зазначеною групою засувів. Зазначена приводна пластина (16) переміщується синхронно із засувом (18), і при можливому спричиненні дії вона сполучається із замикаючою пластиною (11) і замикає систему. Як можна побачити на фіг. 2d, на зазначеній приводній пластині (16) розташований щонайменше один штифт (17). Зазначений штифт (17) приводної пластини спрямовано переміщується усередині каналу (24), утвореного на важільних замкових пластинах. Сувальдний замок містить декілька пластин, установлених з можливістю переміщення та переміщуваних за рахунок повороту ключа в замку до положення, що забезпечує переміщення засувного елемента в робочому діапазоні (h), який можна побачити на фіг. 1a. Зазначений сувальдний (15) замок може бути відкритий/закритий спеціальним ключем, переважно 2 UA 105079 U 5 10 15 20 25 30 35 40 45 50 55 оснащеним підходящими хвостовими частинами або лезами, які мають зубчасту структуру та утворюють код або секрет самого ключа. Коли зазначену замикаючу пластину (11) змушують переміщатися за межі її робочого діапазону (h) у напрямку +Y, щонайменше один зубець (13) замикаючої пластини (11) сполучається щонайменше з одним відповідним зубцем (20) приводної пластини (16) так, що запобігається лінійне переміщення (+X, -X) зазначеного засува. Стороння людина може імітувати присутність ключа в замку. Якщо стороння людина намагається перемістити пластини усередині корпусу за допомогою інструмента, такого як відмичка або універсальний ключ, зазначена замикаюча пластина (11) можливо виходить за межі робочого діапазону, так що щонайменше один зубець (13) замикаючої пластини (11) входить у зачеплення, як видно на фіг. 5, щонайменше з одним відповідним зубцем (20) приводної пластини (16), щоб запобігти осьовому переміщенню засува. Більше того, для сполучення один з одним зазначені зубці мають відповідні розміри та просторове розташування. Замикаюча пластина (11), показана на фіг. 1a-1d у різних видах, розташована на штифтах між хвостовиком засува та бічною кришкою корпусу усередині замка. Коли зазначена замикаюча пластина (11) досягає однієї горизонтальної площини із зубцями (20) на приводній пластині (16), зазначена замикаюча пластина (11) містить зубці, які будуть сполучатися із зазначеними зубцями приводної пластини (20). На фіг. 4 замикаюча пластина (11) і приводна пластина (16), що утворюють механізм блокування відповідно до даної корисної моделі, показані, коли засуви (18) переміщуються. У зазначеному положенні, де зазначений засув (18) переміщується, зазначена замикаюча пластина (11) частково закриває частину, у яку вставляється ключ (23), і приховує механізм під собою, що ускладнює відкриття цього механізму за допомогою універсального ключа або подібного. За рахунок зазору між замикаючою пластиною (11) і приводною пластиною (16), який можна бачити на фіг. 3 і 4, запобігаються будь-які проблеми, поки засув нормально працює. У випадку, якщо зазначений засув (18) переміщується лінійно в напрямку +X за допомогою ключа (23), зазначені зубці (13, 20) не можуть сполучатися через різницю рівня висоти та зазору між зубцями замикаючої пластини (13) і зубцями приводної пластини (20), і блокування не може бути виконане. Хвостовик (19) засува (18) проходить у напрямку внутрішньої частини корпусу замка з метою з'єднання із замикаючим механізмом за допомогою виступу, штифта або інших подібних елементів, які розташовані на ньому. У замикаючому механізмі, показаному на фіг. 3, проріз (12) замикаючої пластини в замикаючій пластині (11) і щонайменше один штифт (21) усередині замка виконані з можливістю спрямованого переміщення усередині зазначеного прорізу (12) замикаючої пластини. Шляхом напрямку зазначених штифтів (21), забезпечується можливість переміщення зазначеної замикаючої пластини в напрямку +Y і –Y. Подібним чином, штифт (17) приводної пластини, розташований на приводній пластині (16), показаний на фіг. 2a-2d, з'єднаний таким чином, що він може переміщатися усередині зазначеного каналу (24). Більше того, для зменшення пошкоджень, які можуть бути одержані через можливе тертя, та для забезпечення більш стабільного з'єднання із пластиною та елементами, що оточують замикаючий механізм, у зазначеній приводній пластині (16) виконаний щонайменше один отвір (22) приводної пластини для підняття зазначеної пластини (16). Подібним чином, зазначений замикаючий механізм (11) також містить щонайменше один отвір (14), виконаний з можливістю установлення заклепки на ньому. У сувальдному замку, показаному на фігурах, кожна із пластин горизонтально розміщена з накладенням одна на одну та несе код або секрет, який збігається з ключем. У випадку, якщо група пластин піднята до необхідної висоти сторонньою людиною, засуви можуть бути стягнуті. У випадку, якщо зазначена замикаюча пластина (11) піднята до більшої висоти, ніж рівень, який необхідний для підняття ключем (23), зубець (20) приводної пластини, яка з'єднана із групою засувів за допомогою шарніра, сполучається із зубцями замикаючої пластини (13). Зубці у формі виступів, які будуть взаємно проникати в результаті цього контакту, забезпечують хвостовик (19) засува, що переміщується синхронно з утримуваним засувом, і тому запобігається втягування зазначеного засува (18). Тому запобігається відкриття пластин сувальдного замка при дії ззовні. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 1. Сувальдний замок (15), що містить щонайменше один засув (18), хвостовик (19) засува, що проходить від зазначеного щонайменше одного засува (18), і декілька сувальд для вибіркового 3 UA 105079 U 5 10 15 20 переміщення засува (18) під час використання у напрямку +Х або втягування їх у напрямку -X у корпус замка, який відрізняється тим, що зазначений сувальдний замок (15) додатково містить: приводну пластину (16), яка прикріплена до засува (18), і яка містить щонайменше один зубець (20) у вигляді виступу та щонайменше один штифт (17) для спрямування приводної пластини (16) через канал (24), замикаючу пластину (11), що містить щонайменше один зубець (13), що має такі розміри та просторове розташування для сполучення із зазначеним щонайменше одним відповідним зубцем (20) приводної пластини (16), коли при використанні зазначена замикаюча пластина (11) змушена переміщатися за межі свого робочого діапазону (h) у напрямку +Y для запобігання лінійному переміщенню (+Х, -X) зазначеного засува. 2. Сувальдний замок (15) за п. 1, який відрізняється тим, що замикаюча пластина (11) містить щонайменше один проріз (12) замикаючої пластини, у межах якого зазначена замикаюча пластина (11) є такою, що спрямовується щонайменше одним штифтом (21), і переміщується в напрямку +Y і -Y. 3. Сувальдний замок (15) за п. 1, який відрізняється тим, що замикаюча пластина (11) містить щонайменше один отвір (22), який підходить для процесу заклепування з метою створення різниці висоти між замикаючими елементами та замикаючою пластиною (11). 4. Сувальдний замок (15) за п. 1, який відрізняється тим, що приводна пластина (16) містить щонайменше один отвір (22) приводної пластини, який підходить для процесу заклепування з метою створення різниці висоти між замикаючими елементами та приводною пластиною (16). 4 UA 105079 U 5 UA 105079 U 6 UA 105079 U 7 UA 105079 U 8 UA 105079 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9

Дивитися

Додаткова інформація

Назва патенту англійською

A blockage mechanism for a plate tumbler lock

Автори англійською

Baris, Muhammed, Yildirim, Bilgin

Автори російською

Бариш Мухаммэд, Йилдирим Билгин

МПК / Мітки

МПК: E05B 21/00, E05B 15/14, E05B 17/20

Мітки: сувальдного, замка, механізм, блокування
