Запірна планка для замків з пружинною защіпкою

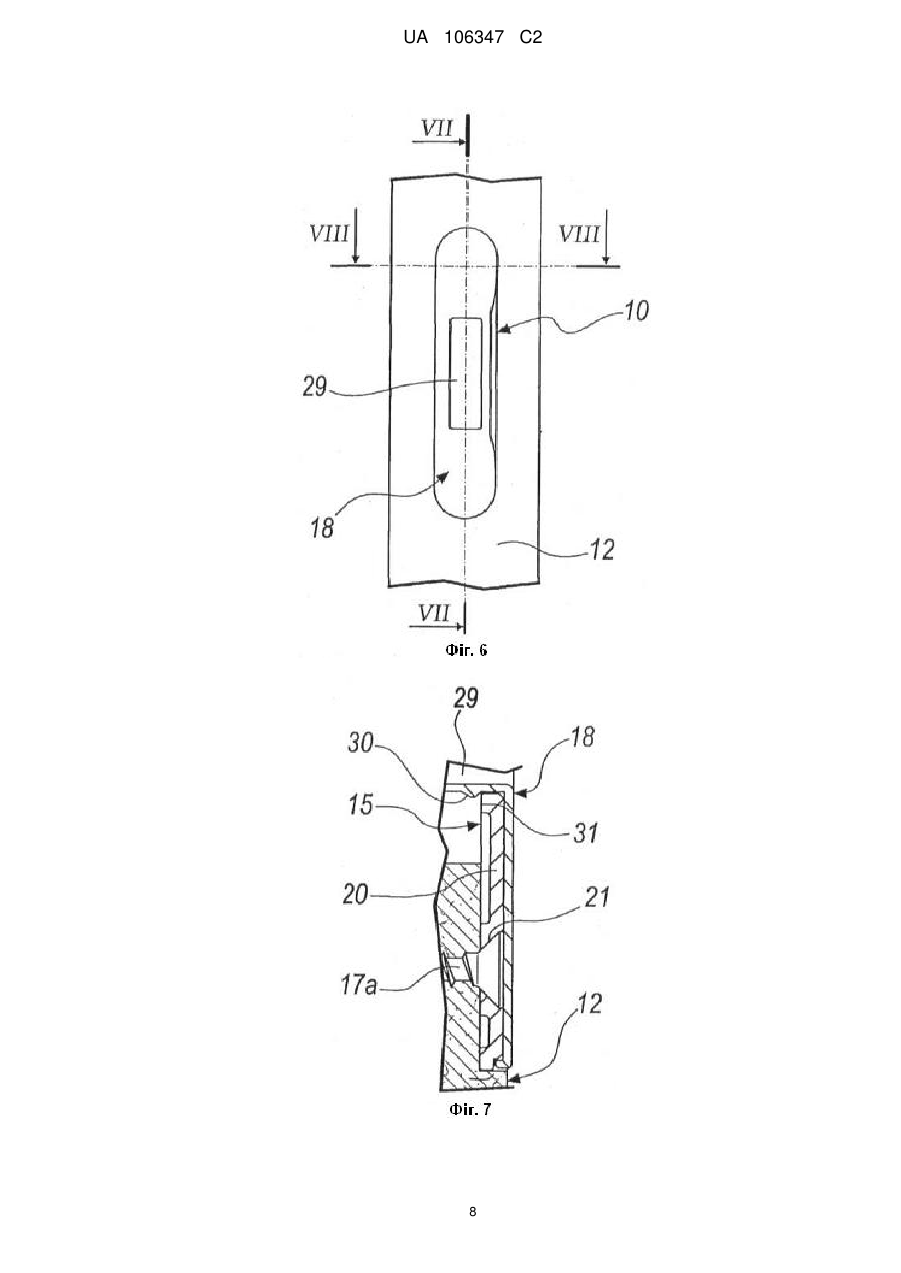

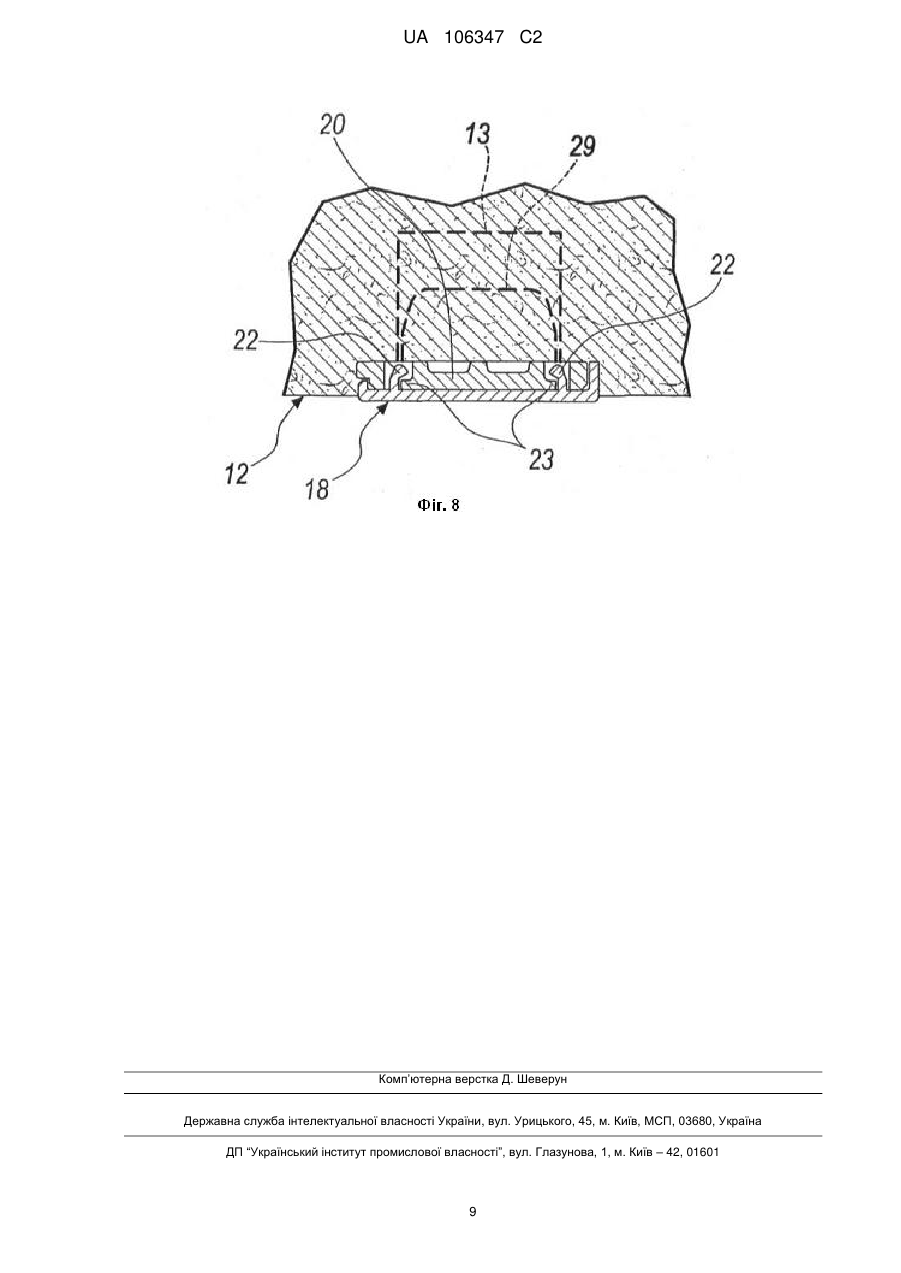

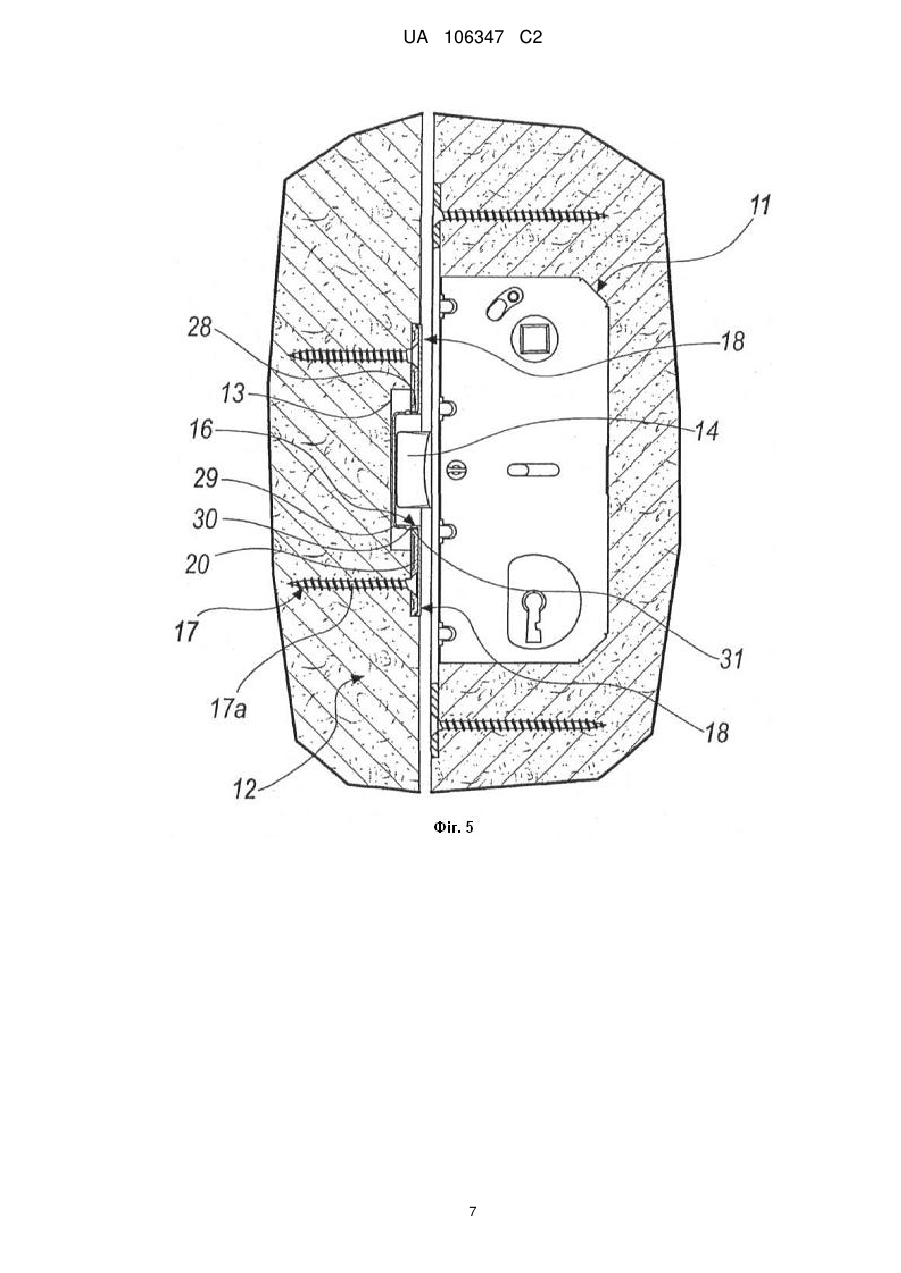

Реферат: Запірна планка (10) для замка (11) із пружинною защіпкою, призначена для прикріплення до опори (12), яка утворена рамою або стулкою дверей чи вікна та має виїмку (13) для пружинної защіпки (14) у положенні, яке відповідає закритому стану замка (11), яка включає в себе корпус (15), який утворює гніздо (16) для пружинної защіпки (14), яке розташовуватиметься у згаданій виїмці (13) для пружинної защіпки, кріпильні засоби (17) для прикріплення згаданого корпусу (15) до згаданої опори (12), щонайменше одну накладку (18) для закривання згаданого корпусу (15) та згаданих кріпильних засобів (17), яка виконана так, щоб маскувати їх у встановленому стані, засоби (19) для з'єднання згаданої щонайменше однієї накладки (18) зі згаданим корпусом (15). Згадані засоби (19) для з'єднання є пружними та включають в себе зубчасті лапки (22), які виступають з першого елемента, вибраного з-посеред згаданої щонайменше однієї накладки (18) та згаданого корпусу (15), тоді як інший з цих елементів має кріпильні вирізи (23) для згаданих зубчастих лапок (22), так що згадані зубчасті лапки (22) у зчепленні зі згаданими вирізами (23) з'єднують згадану щонайменше одну накладку (18) зі згаданим корпусом (15). UA 106347 C2 (12) UA 106347 C2 UA 106347 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до запірної планки для замків із пружинною защіпкою. На цей день відомі багато різних моделей запірних планок для замків із пружинною защіпкою. Загалом відомі запірні планки являють собою видовжену пластину з виконаним центрально гніздом для пружинної защіпки, розташованим у виїмці для пружинної защіпки, виконаній в опорі запірної планки. Така опора може являти собою раму дверей чи вікна або, наприклад, другу стулку дверей чи вікна, що мають дві стулки. Пластина також має наскрізні отвори для гвинтів прикріплення запірної планки до опори. Для виготовлення запірних планок, зокрема для дверей або вікон з магнітними замками з пружинною защіпкою, широко застосовують сучасні пластики. Одна з проблем, яка повстає перед фахівцем у цій галузі техніки під час створення таких запірних планок, полягає у тому, що створюваній пластині має бути наданий естетичний вигляд, наприклад, за допомогою фарбування, й у той самий час запірна планка повинна мати механічні характеристики, які забезпечують її встановлення без суттєвої ймовірності поломки або випадкового пошкодження під час користування або прикріплення. Виходячи із цього, існує потреба у запірній планці, яка після встановлення має естетичний вигляд, та у якій, зокрема, гвинти закриті від погляду, а механічні властивості уможливлюють встановлення без небезпеки поломки або пошкодження. Задачею цього винаходу є виконання цієї вимоги шляхом створення запірної планки, яка після встановлення має естетичний вигляд, а також має належну механічну міцність у встановленому стані. У межах цієї задачі однією із задач цього винаходу є створення запірної планки, яка уможливлює приховане встановлення гвинтів, застосованих для її прикріплення до опори. Іншою задачею цього винаходу є створення запірної планки, яка має просту конструкцію, є зручною у застосуванні, а також має низьку собівартість виготовлення. Ця задача вирішується, а вказані та інші задачі, які будуть краще зрозумілі нижче, вирішуються шляхом створення запірної планки для замка з пружинною защіпкою, призначеної для прикріплення до опори, яка утворена рамою або стулкою дверей чи вікна, та має виїмку для розташування пружинної защіпки у положенні, яке відповідає закритому стану замка, яка включає в себе корпус, який утворює гніздо для пружинної защіпки та призначений для розташування у згаданій виїмці для пружинної защіпки, кріпильні засоби для прикріплення згаданого корпусу до згаданої опори, яка відрізняється тим, що включає в себе, щонайменше одну накладку для закривання згаданого корпусу та згаданих кріпильних засобів, яка виконана так, щоб маскувати їх у встановленому стані, засоби для з'єднання згаданої щонайменше однієї накладки зі згаданим корпусом. Інші особливості та переваги цього винаходу будуть краще зрозумілі з наведеного нижче докладного опису двох варіантів виконання запірної планки за цим винаходом, яким віддається перевага, але які не є виключними та єдино можливими, ілюстрованих супровідними фігурами, наведеними як приклад, який не обмежує обсягу винаходу, на яких: Фіг. 1 являє собою поперечний розріз запірної планки за першим варіантом здійснення винаходу; Фіг. 2 являє собою вид спереду запірної планки за першим варіантом здійснення винаходу, встановленої на опору; Фіг. 3 являє собою збільшений вид із місцевим розрізом, виконаним вздовж лінії III—III, показаної на Фіг. 2, запірної планки за першим варіантом здійснення винаходу; Фіг. 4 являє собою збільшений вид з місцевим розрізом, виконаним вздовж лінії IV-IV, показаної на Фіг. 2, запірної планки за першим варіантом здійснення винаходу; Фіг. 5 являє собою поперечний розріз запірної планки за другим варіантом здійснення винаходу; Фіг. 6 являє собою вид спереду запірної планки за другим варіантом здійснення винаходу, встановленої на опору; Фіг. 7 являє собою збільшений вид із місцевим розрізом, виконаним вздовж лінії VII-VII, показаної на Фіг. 6, запірної планки за другим варіантом здійснення винаходу; Фіг. 8 являє собою збільшений вид із місцевим розрізом, виконаним вздовж лінії VIIІ-VIII, показаної на Фіг. 6, запірної планки за другим варіантом здійснення винаходу. Слід зазначити, що нічого з того, що виявилося вже відомим під час процесу патентування, не повинно бути протиставлено та бути підставою для відмови. 1 UA 106347 C2 5 10 15 20 25 30 35 40 45 50 55 60 На кресленні позицією 10 в цілому позначена запірна планка для замка 11 із пружинною защіпкою, призначена для прикріплення до опори 12, яка утворена рамою або стулкою дверей чи вікна та має виїмку 13 для розташування пружинної защіпки 14 у положенні, яке відповідає закритому стану замка 11. Запірна планка 10 включає в себе корпус 15, який утворює гніздо 16 для пружинної защіпки 14 та призначений для розташування у виїмці 13 для пружинної защіпки, кріпильні засоби 17 для прикріплення корпусу 15 до опори 12, які більш докладно описані нижче. За цим винаходом запірна планка 10 включає в себе накладку 18 для закривання корпусу 15 та кріпильних засобів 17, яка виконана так, щоб маскувати їх у встановленому стані, засоби 19 для з'єднання накладки 18 з корпусом 15, які більш докладно описані нижче. Альтернативно запірна планка за цим винаходом може включати в себе декілька накладок, які діють спільно, закриваючи корпус та маскуючи кріпильні засоби. За варіантом, якому віддається перевага, корпус 15 включає в себе пластину 20, яка оточує гніздо 16 та виконана так, щоб закривати частину опори 12 навколо виїмки 13 для пружинної защіпки. Кріпильні засоби 17 можуть включати в себе гвинти 17а, пластина 20 має кріпильні отвори 21 для гвинтів 17а, а накладка 18 має форму, яка відповідає пластині 20, так щоб закривати її під час використання. Засоби 19 для з'єднання можуть бути пружними та включати в себе зубчасті лапки 22, які виступають із накладки 18. Відповідно корпус 15 може мати кріпильні зачепи 23 зубчастих лапок 22. Аналогічно та альтернативно такий корпус може мати такі лапки, а така накладка мати такі зачепи для взаємного зчеплення. Таким чином, коли зубчасті лапки 22 зчеплені із зачепами 23, вони спільно з'єднують накладку 18 з корпусом 15, який вона закриває. В альтернативних варіантах здійснення запірної планки за цим винаходом, докладніше не описаних та не показаних на супровідних фігурах, такі з'єднувальні засоби можуть бути магнітними або, наприклад, у них можуть бути застосовані з'єднання Velcro або їм подібні. За варіантом, якому віддається перевага, корпус 15 виготовлений з пластиків, які за варіантом, якому віддається перевага, являють собою нейлон або армований нейлон, а накладка 18 за варіантом, якому віддається перевага, також виготовлена з пластиків, які можуть являти собою, зокрема, акрилонітрилбутадієнстирол, також відомий за своїм скороченням АБС. У першому варіанті виконання запірної планки 10 за цим винаходом гніздо 16 за варіантом, якому віддається перевага, утворено заглибиною 24, у яку входить пружинна защіпка 14, виконана з можливістю введення у виїмку 13 для пружинної защіпки. За варіантом, якому віддається перевага, накладка 18 має вікно 25, яке відповідає гнізду 16, що надає можливість пружинній защіпці 14 входити всередину. Зокрема, на Фіг. 1 для прикладу показано, що запірна планка 10 за цим винаходом у першому варіанті здійснення застосована для замка 11 із магнітною пружинною защіпкою 14. У цьому варіанті здійснення корпус 15 також може мати відсік 26 для магніту 27, який повертає пружинну защіпку 14 у гніздо 16, утворене заглибиною 24 для розташування защіпки. Зокрема, на Фіг. 5, Фіг. 6, Фіг. 7 та Фіг. 8 показаний замок 11 із механічною пружинною защіпкою 14, для якого зображений другий варіант виконання запірної планки 10 за цим винаходом. У згаданому другому варіанті виконання гніздо 16 за варіантом, якому віддається перевага, утворено наскрізним прорізом 28, а накладка 18 має заглибину 29 для пружинної защіпки 14, призначену для введення у виїмку 13 для пружинної защіпки, в яку вона входить крізь проріз 28. За варіантом, якому віддається перевага, заглибина 29 ззовні має зубці 30 для зчеплення зі з'єднувальною крайкою 31 корпусу 15 для утримування накладки 18 на корпусі 15. На практиці виявилося, що винахід повністю досягає поставленої мети та вирішує поставлені задачі шляхом створення запірної планки, яка після встановлення має естетичний вигляд, а також має належну механічну міцність у встановленому стані. Більш того, накладка, виготовлена з АБС, може бути легко пофарбована, і вона закриває та маскує пластину та гвинти запірної планки, таким чином задовольняючи потребу в естетичному вигляді. В той самий час корпус, виготовлений з нейлону або армованого нейлону, має такі механічні характеристики, які забезпечують необхідний опір навантаженням, яких він може зазнавати за умови правильного та акуратного поводження під час встановлення. 2 UA 106347 C2 5 10 15 Разом із тим, встановлення запірної планки за цим винаходом є простим та зручним: спочатку потрібно прикріпити корпус до опори, потім шляхом пружного зчеплення прикріпити до корпусу накладку, яка утворює зчеплення зубчастими лапками, що з'єднуються із зачепами. Крім того, запірна планка за цим винаходом не вимагає одночасного встановлення її корпусу та накладки. Більш того, накладка може бути з'єднана з корпусом після встановлення такого корпусу на опорі. Те, що описано та показано стосовно пружинної защіпки замка механічного або з електромагнітним приводом, так само стосується і ригеля замка. Таким чином, мається на увазі, що цей винахід може мати численні модифікації та вдосконалення, які не виходять за межі обсягу винаходу, визначеного формулою винаходу, яка додається; крім того, усі його елементи можуть бути замінені іншими технічно еквівалентними елементами. На практиці застосовані матеріали, а також розміри та відповідні форми, можуть бути будьякими згідно з поставленими вимогами та рівнем техніки. ФОРМУЛА ВИНАХОДУ 20 25 30 35 40 45 50 1. Запірна планка (10) для замка (11) із пружинною защіпкою, що призначена для прикріплення до опори (12), яка утворена рамою або стулкою дверей чи вікна та має виїмку (13) для пружинної защіпки (14) у положенні, яке відповідає закритому стану замка (11), яка включає в себе корпус (15), який утворює гніздо (16) для пружинної защіпки (14), яке розташовуватиметься у згаданій виїмці (13) для пружинної защіпки, кріпильні засоби (17) для прикріплення згаданого корпусу (15) до згаданої опори (12), щонайменше одну накладку (18) для закривання згаданого корпусу (15) та згаданих кріпильних засобів (17), яка виконана так, щоб маскувати їх у встановленому стані, засоби (19) для з'єднання згаданої щонайменше однієї накладки (18) зі згаданим корпусом (15), яка відрізняється тим, що згадані засоби (19) для з'єднання є пружними та включають в себе зубчасті лапки (22), які виступають з першого елемента, вибраного з-посеред згаданої щонайменше однієї накладки (18) та згаданого корпусу (15), тоді як інший з цих елементів має кріпильні вирізи (23) для згаданих зубчастих лапок (22), так що згадані зубчасті лапки (22) у зчепленні зі згаданими вирізами (23) з'єднують згадану щонайменше одну накладку (18) зі згаданим корпусом (15). 2. Запірна планка за п. 1, яка відрізняється тим, що згаданий корпус (15) включає в себе пластину (20), яка оточує згадане гніздо (16) та виконана так, щоб закривати частину згаданої опори (12) навколо згаданої виїмки (13) для пружинної защіпки, причому згадані кріпильні засоби (17) включають в себе гвинти (17а), згадана пластина (20) має кріпильні отвори (21) для згаданих гвинтів (17а), а згадана щонайменше одна накладка (18) має форму, яка відповідає згаданій пластині (20), так щоб закривати її під час використання. 3. Запірна планка за п. 1, яка відрізняється тим, що згаданий корпус (15) та згадана щонайменше одна накладка (18) виготовлені з пластиків. 4. Запірна планка за п. 3, яка відрізняється тим, що згадані пластики вибрані з-посеред нейлону, армованого нейлону або акрилонітрилбутадієнстиролу, скорочено АБС. 5. Запірна планка за п. 1, яка відрізняється тим, що згадане гніздо (16) утворено заглибиною (24) для приймання згаданої пружинної защіпки (14), яка виконана з можливістю введення у згадану виїмку (13) для пружинної защіпки, а згадана щонайменше одна накладка (18) має вікно (25), яке відповідає згаданому гнізду (16). 6. Запірна планка за п. 1, яка відрізняється тим, що згадане гніздо (16) утворено наскрізним прорізом (28), а згадана щонайменше одна накладка (18) має заглибину (29) для згаданої пружинної защіпки (14), призначену для введення у згадану виїмку (13) для пружинної защіпки, в яку вона входить крізь згаданий проріз (28). 7. Запірна планка за п. 6, яка відрізняється тим, що згадана заглибина (29) ззовні має зубці (30) для зчеплення зі з'єднувальною крайкою (31) згаданого корпусу (15) для утримування згаданої щонайменше однієї накладки (18) на згаданому корпусі (15). 3 UA 106347 C2 4 UA 106347 C2 5 UA 106347 C2 6 UA 106347 C2 7 UA 106347 C2 8 UA 106347 C2 Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
