Облицювальна планка подушки валка прокатної кліті

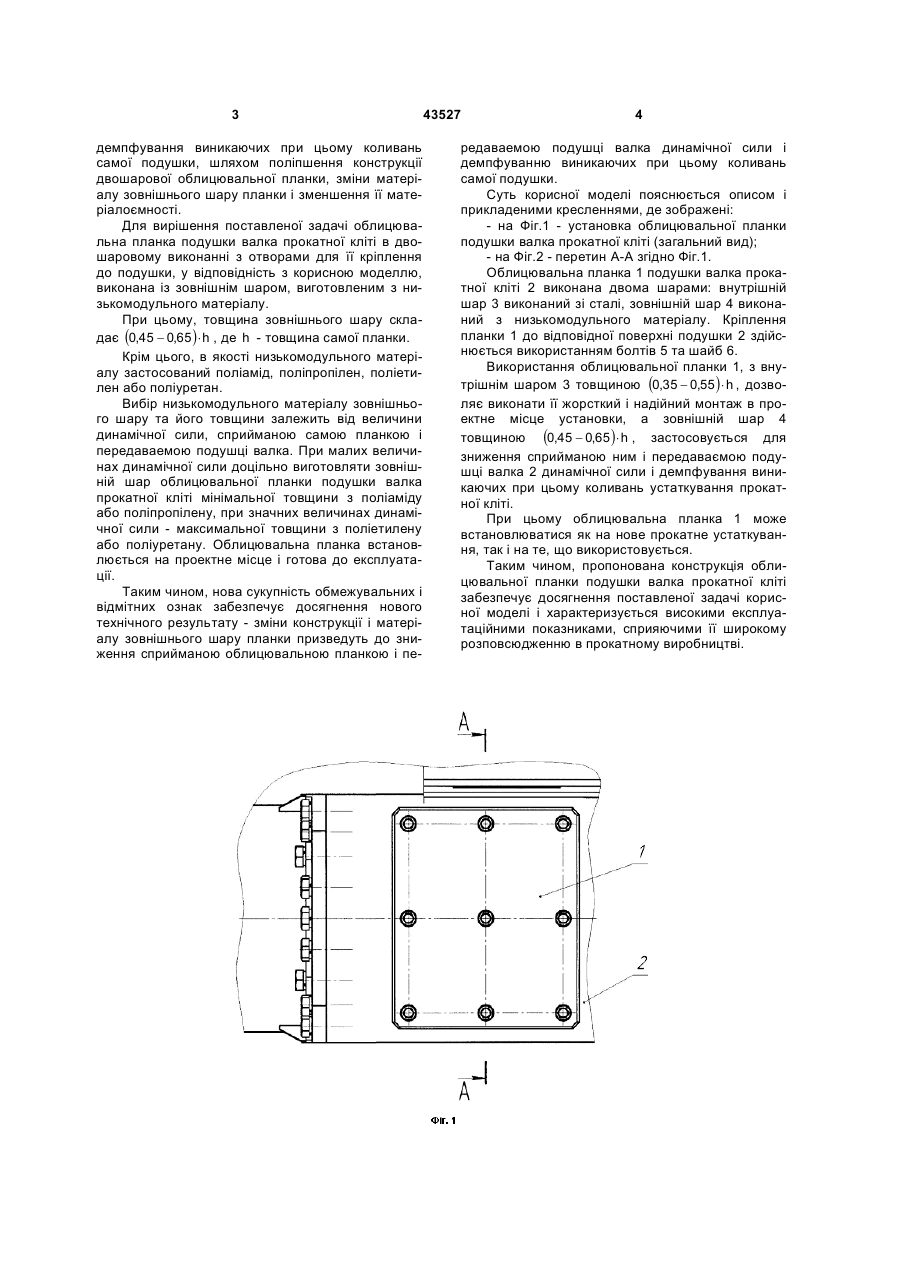

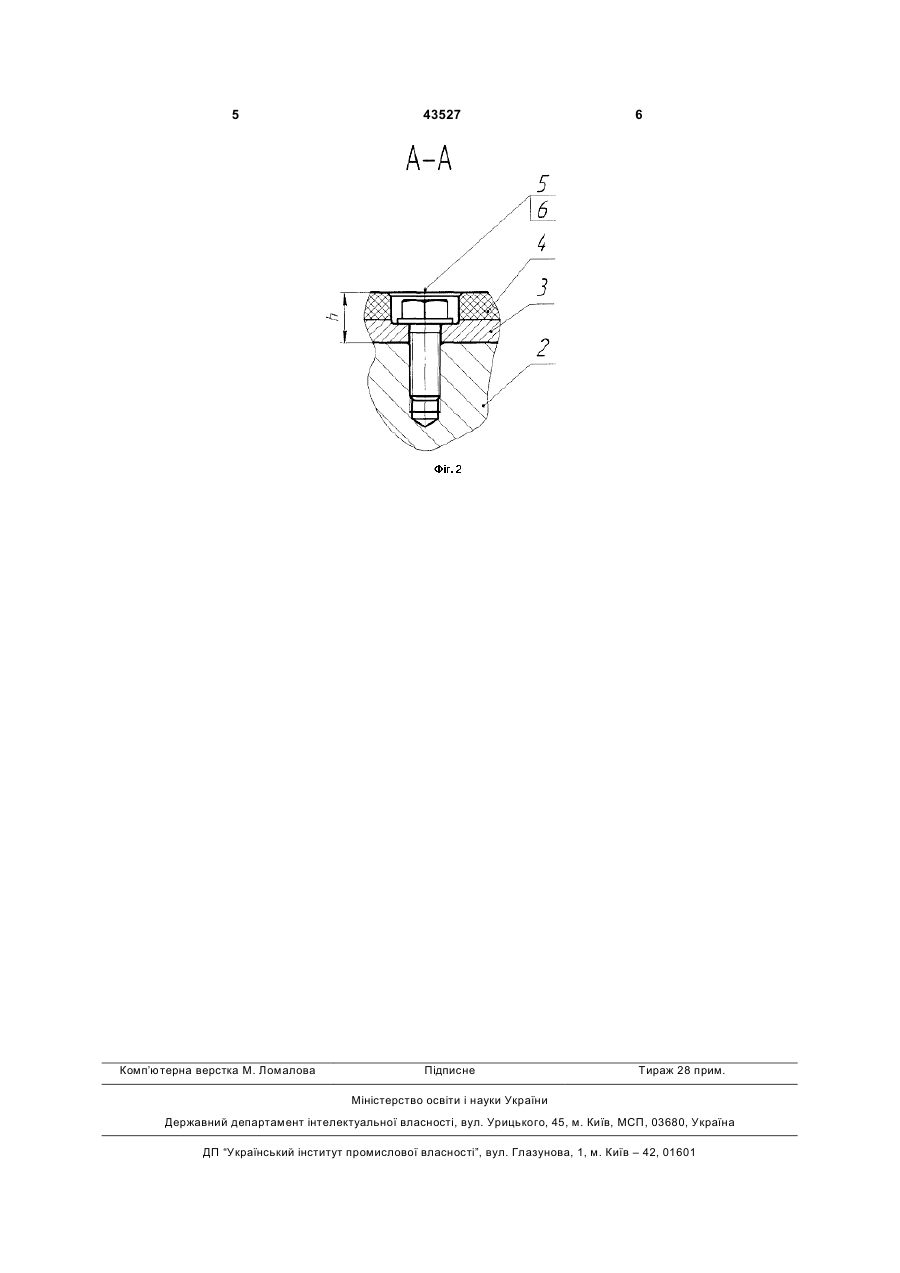

1. Облицювальна планка подушки валка прокатної кліті в двошаровому виконанні з отворами 3 демпфування виникаючих при цьому коливань самої подушки, шляхом поліпшення конструкції двошарової облицювальної планки, зміни матеріалу зовнішнього шару планки і зменшення її матеріалоємності. Для вирішення поставленої задачі облицювальна планка подушки валка прокатної кліті в двошаровому виконанні з отворами для її кріплення до подушки, у відповідність з корисною моделлю, виконана із зовнішнім шаром, виготовленим з низькомодульного матеріалу. При цьому, товщина зовнішнього шару складає (0,45 - 0,65 ) × h , де h - товщина самої планки. Крім цього, в якості низькомодульного матеріалу застосований поліамід, поліпропілен, поліетилен або поліуретан. Вибір низькомодульного матеріалу зовнішнього шару та його товщини залежить від величини динамічної сили, сприйманою самою планкою і передаваемою подушці валка. При малих величинах динамічної сили доцільно виготовляти зовнішній шар облицювальної планки подушки валка прокатної кліті мінімальної товщини з поліаміду або поліпропілену, при значних величинах динамічної сили - максимальної товщини з поліетилену або поліуретану. Облицювальна планка встановлюється на проектне місце і готова до експлуатації. Таким чином, нова сукупність обмежувальних і відмітних ознак забезпечує досягнення нового технічного результату - зміни конструкції і матеріалу зовнішнього шару планки призведуть до зниження сприйманою облицювальною планкою і пе 43527 4 редаваемою подушці валка динамічної сили і демпфуванню виникаючих при цьому коливань самої подушки. Суть корисної моделі пояснюється описом і прикладеними кресленнями, де зображені: - на Фіг.1 - установка облицювальної планки подушки валка прокатної кліті (загальний вид); - на Фіг.2 - перетин А-А згідно Фіг.1. Облицювальна планка 1 подушки валка прокатної кліті 2 виконана двома шарами: внутрішній шар 3 виконаний зі сталі, зовнішній шар 4 виконаний з низькомодульного матеріалу. Кріплення планки 1 до відповідної поверхні подушки 2 здійснюється використанням болтів 5 та шайб 6. Використання облицювальної планки 1, з внутрішнім шаром 3 товщиною (0,35 - 0,55 ) × h , дозволяє виконати її жорсткий і надійний монтаж в проектне місце установки, а зовнішній шар 4 товщиною (0,45 - 0,65 ) × h , застосовується для зниження сприйманою ним і передаваємою подушці валка 2 динамічної сили і демпфування виникаючих при цьому коливань устаткування прокатної кліті. При цьому облицювальна планка 1 може встановлюватися як на нове прокатне устаткування, так і на те, що використовується. Таким чином, пропонована конструкція облицювальної планки подушки валка прокатної кліті забезпечує досягнення поставленої задачі корисної моделі і характеризується високими експлуатаційними показниками, сприяючими її широкому розповсюдженню в прокатному виробництві. 5 Комп’ютерна верстка М. Ломалова 43527 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
