Спосіб запобігання накопиченню сміття всередині пустот взаємодіючих з сільськогосподарською культурою компонентів сільськогосподарського комбайна

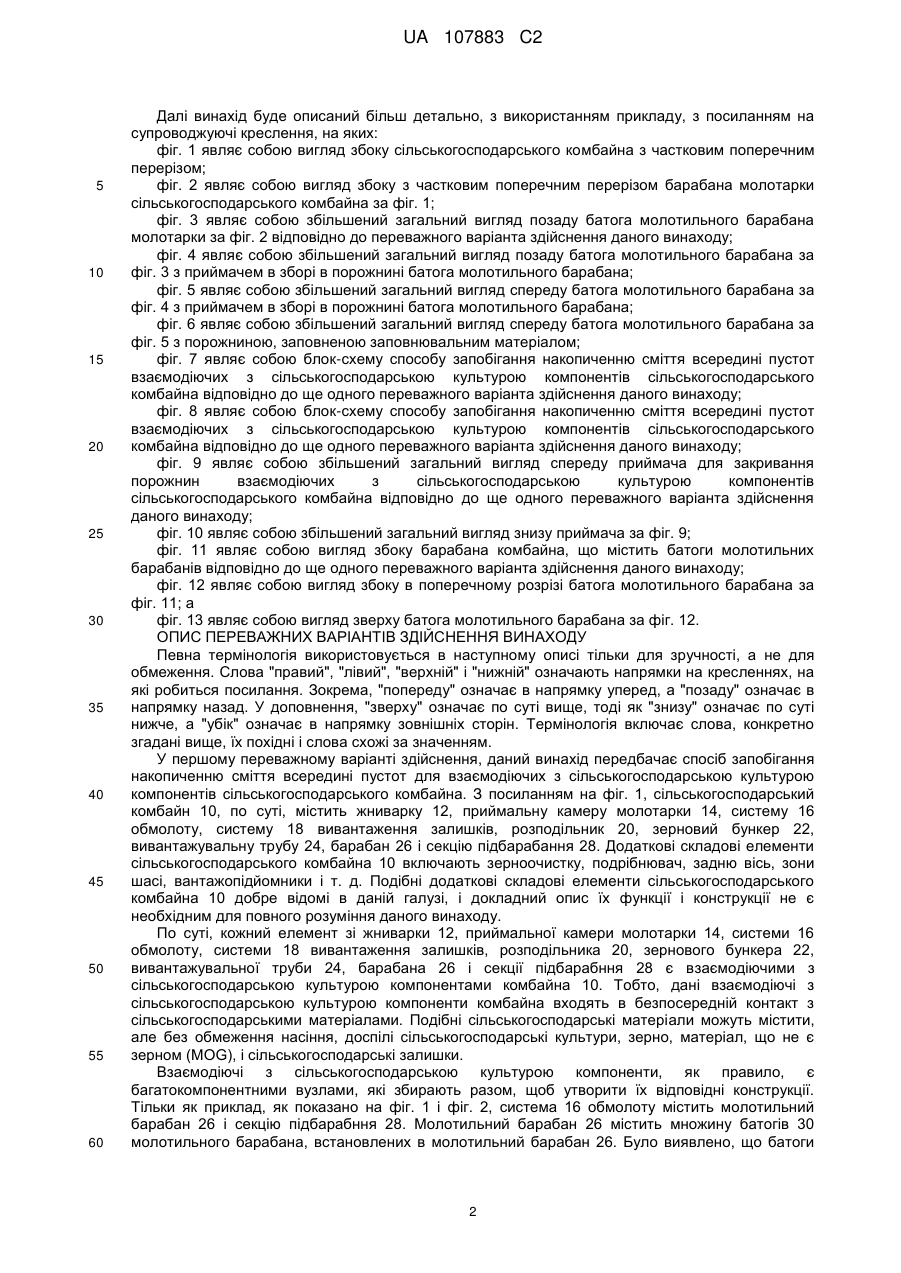

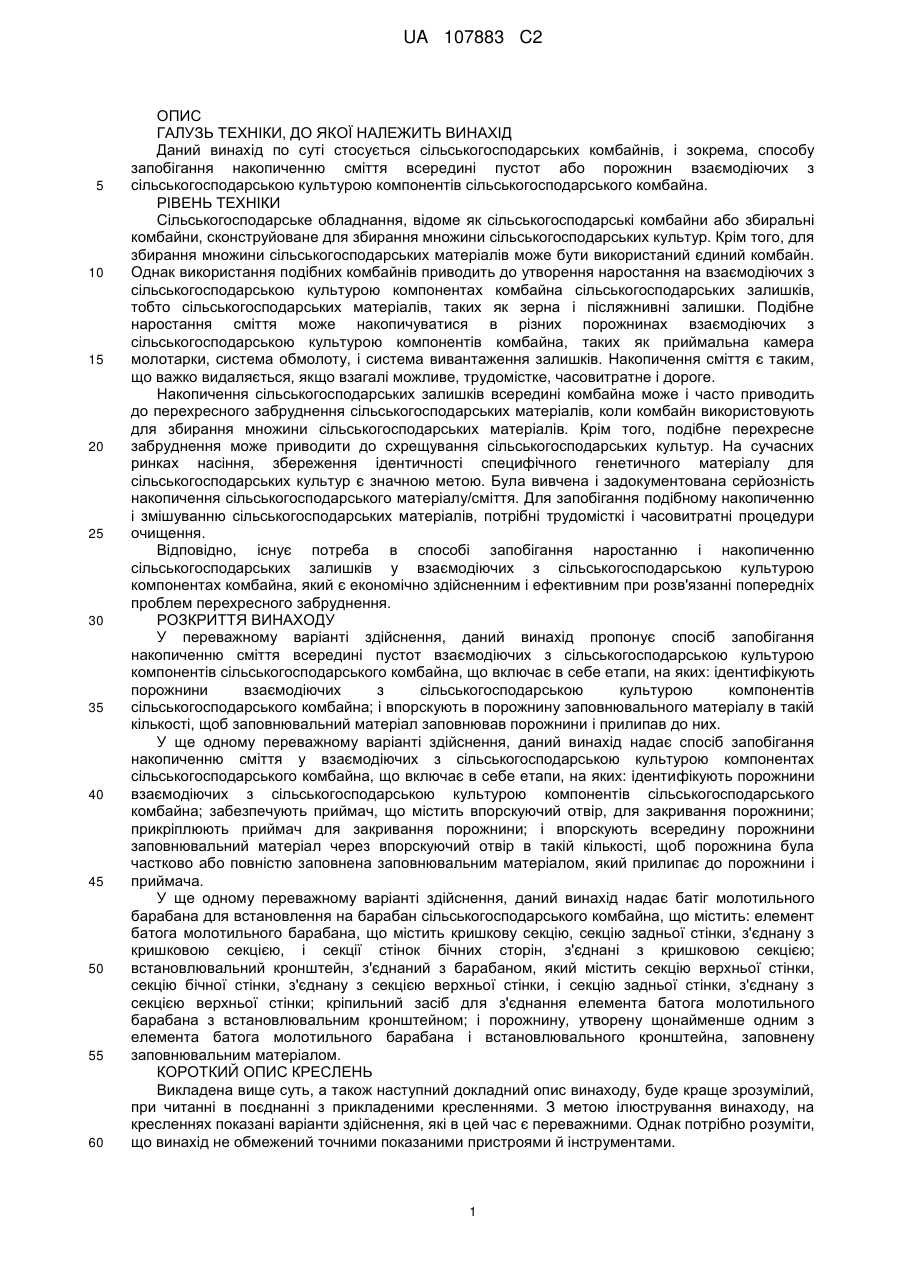

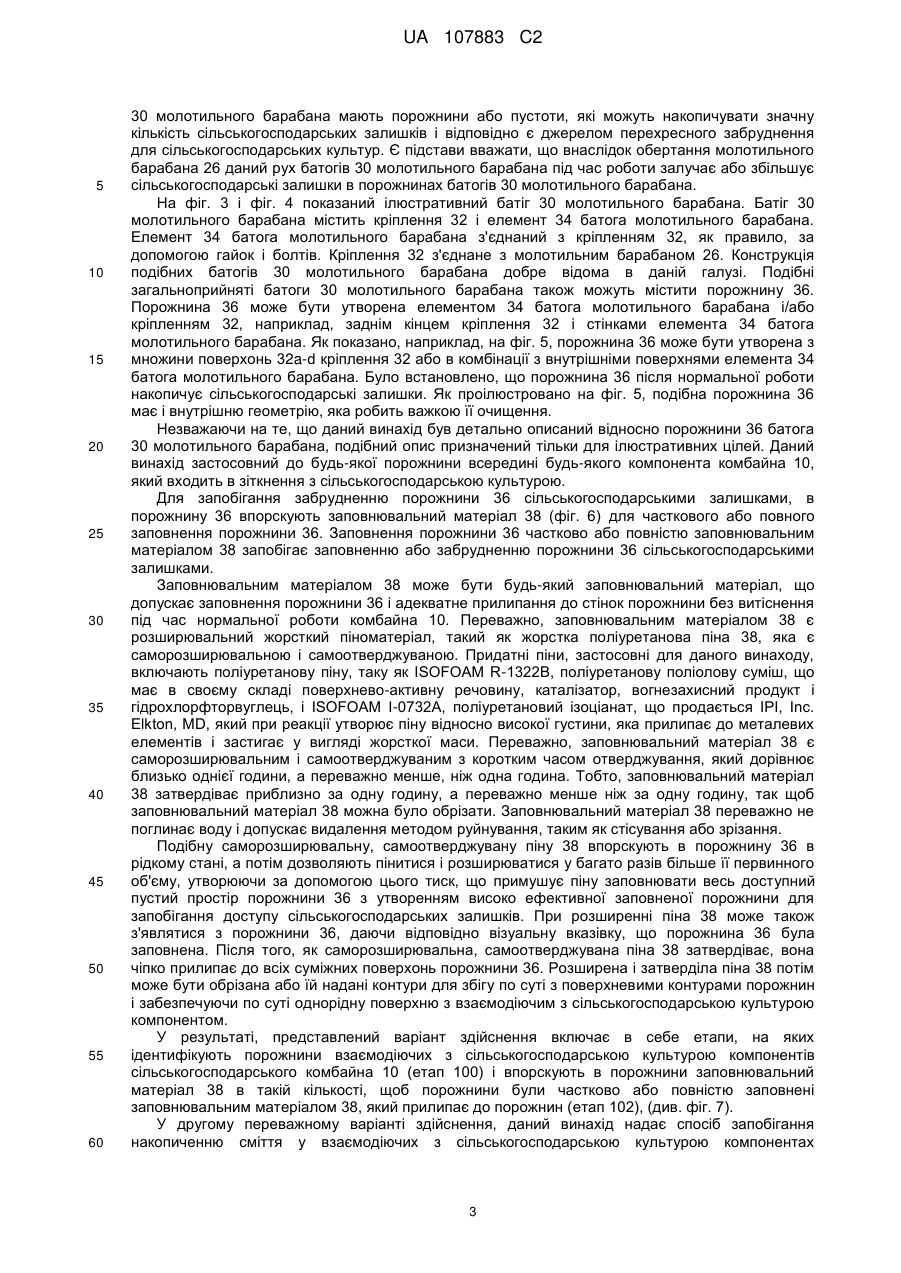

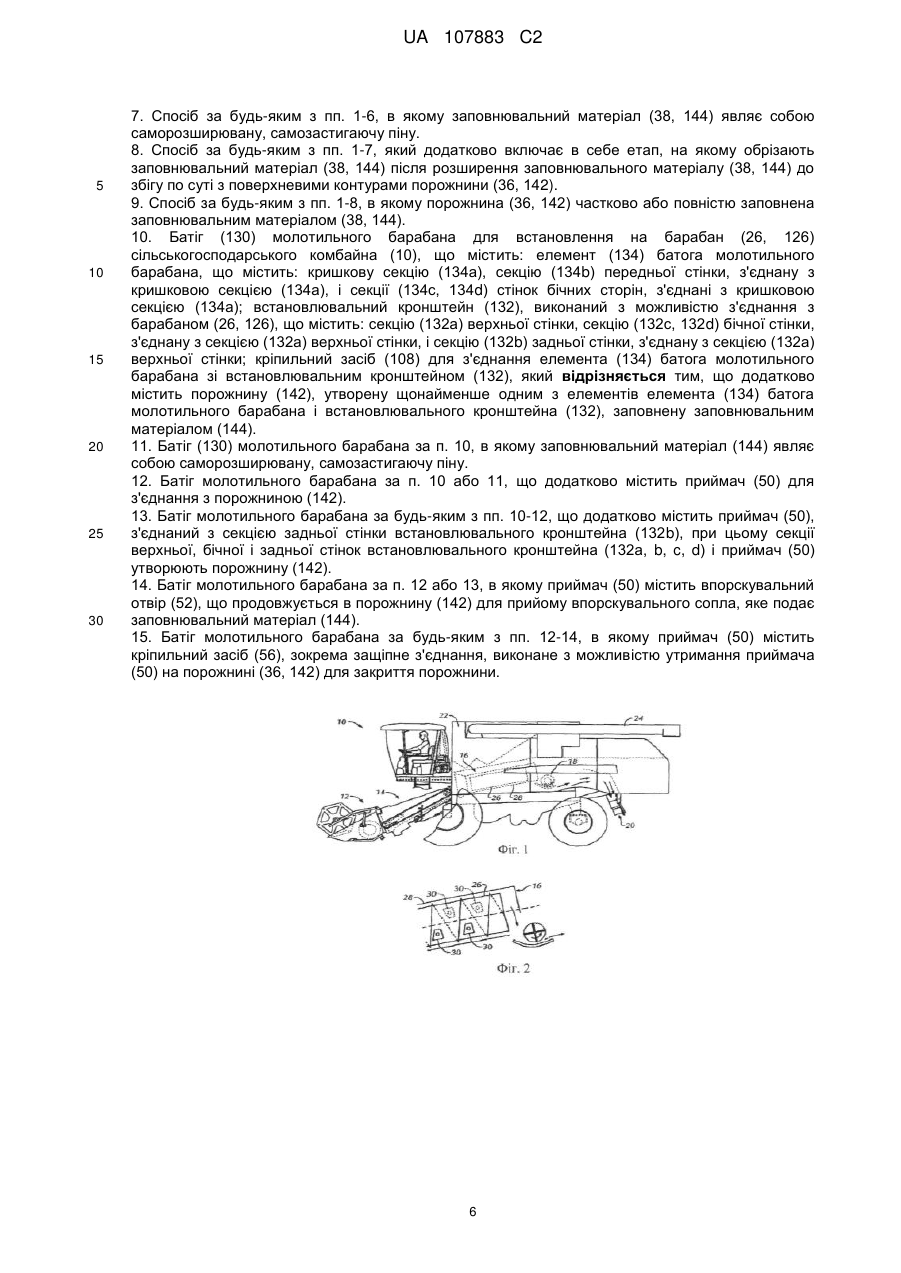

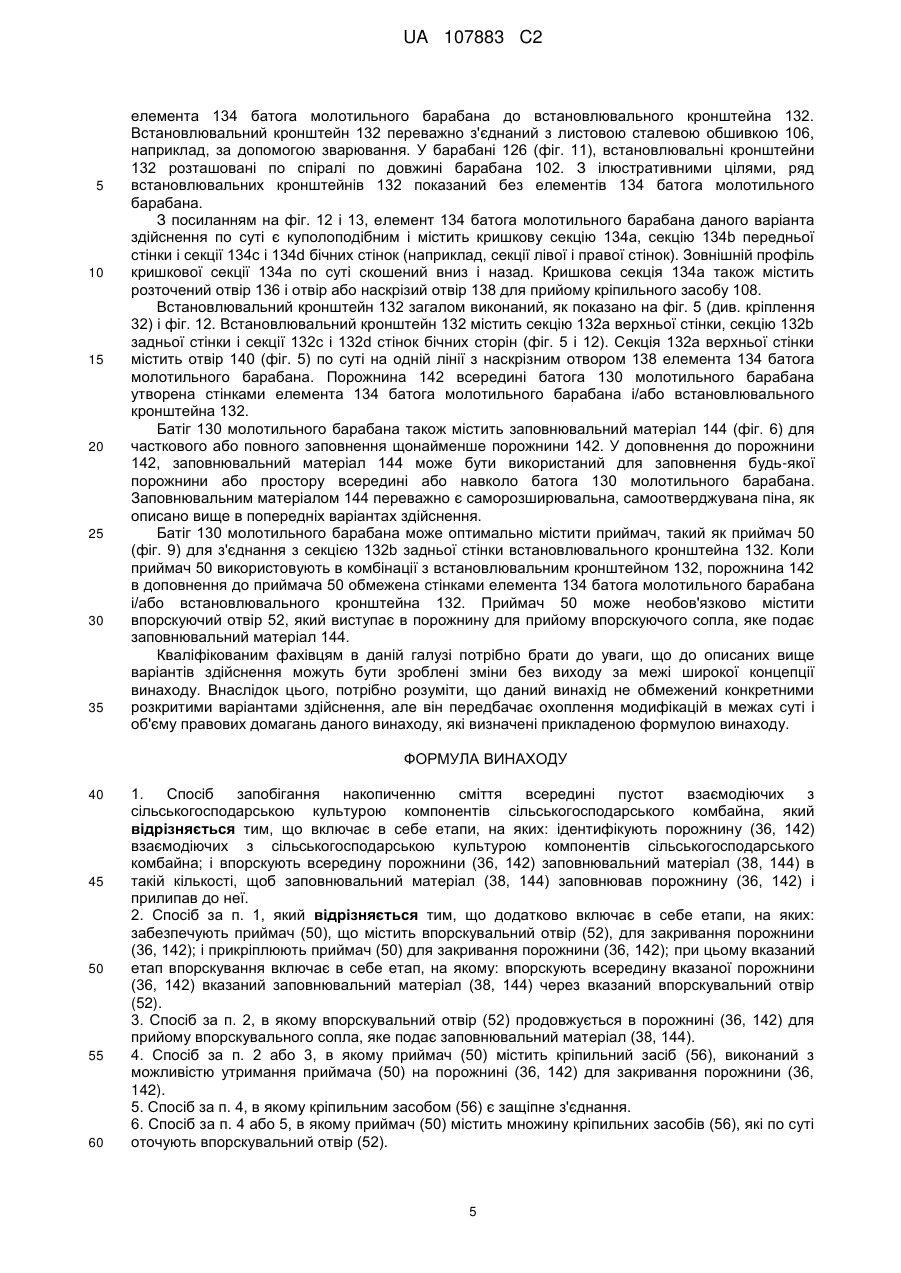

Реферат: Заявлений спосіб запобігання накопиченню сміття всередині пустот взаємодіючих з сільськогосподарською культурою компонентів сільськогосподарського комбайна включає в себе етапи, на яких: ідентифікують порожнину (36, 142) взаємодіючих з сільськогосподарською культурою компонентів сільськогосподарського комбайна і впорскують всередину порожнини (36, 142) заповнювальний матеріал (38, 144) в такій кількості, щоб заповнювальний матеріал (38, 144) заповнював порожнину (36, 142) та прилипав до неї. UA 107883 C2 (12) UA 107883 C2 UA 107883 C2 5 10 15 20 25 30 35 40 45 50 55 60 ОПИС ГАЛУЗЬ ТЕХНІКИ, ДО ЯКОЇ НАЛЕЖИТЬ ВИНАХІД Даний винахід по суті стосується сільськогосподарських комбайнів, і зокрема, способу запобігання накопиченню сміття всередині пустот або порожнин взаємодіючих з сільськогосподарською культурою компонентів сільськогосподарського комбайна. РІВЕНЬ ТЕХНІКИ Сільськогосподарське обладнання, відоме як сільськогосподарські комбайни або збиральні комбайни, сконструйоване для збирання множини сільськогосподарських культур. Крім того, для збирання множини сільськогосподарських матеріалів може бути використаний єдиний комбайн. Однак використання подібних комбайнів приводить до утворення наростання на взаємодіючих з сільськогосподарською культурою компонентах комбайна сільськогосподарських залишків, тобто сільськогосподарських матеріалів, таких як зерна і післяжнивні залишки. Подібне наростання сміття може накопичуватися в різних порожнинах взаємодіючих з сільськогосподарською культурою компонентів комбайна, таких як приймальна камера молотарки, система обмолоту, і система вивантаження залишків. Накопичення сміття є таким, що важко видаляється, якщо взагалі можливе, трудомістке, часовитратне і дороге. Накопичення сільськогосподарських залишків всередині комбайна може і часто приводить до перехресного забруднення сільськогосподарських матеріалів, коли комбайн використовують для збирання множини сільськогосподарських матеріалів. Крім того, подібне перехресне забруднення може приводити до схрещування сільськогосподарських культур. На сучасних ринках насіння, збереження ідентичності специфічного генетичного матеріалу для сільськогосподарських культур є значною метою. Була вивчена і задокументована серйозність накопичення сільськогосподарського матеріалу/сміття. Для запобігання подібному накопиченню і змішуванню сільськогосподарських матеріалів, потрібні трудомісткі і часовитратні процедури очищення. Відповідно, існує потреба в способі запобігання наростанню і накопиченню сільськогосподарських залишків у взаємодіючих з сільськогосподарською культурою компонентах комбайна, який є економічно здійсненним і ефективним при розв'язанні попередніх проблем перехресного забруднення. РОЗКРИТТЯ ВИНАХОДУ У переважному варіанті здійснення, даний винахід пропонує спосіб запобігання накопиченню сміття всередині пустот взаємодіючих з сільськогосподарською культурою компонентів сільськогосподарського комбайна, що включає в себе етапи, на яких: ідентифікують порожнини взаємодіючих з сільськогосподарською культурою компонентів сільськогосподарського комбайна; і впорскують в порожнину заповнювального матеріалу в такій кількості, щоб заповнювальний матеріал заповнював порожнини і прилипав до них. У ще одному переважному варіанті здійснення, даний винахід надає спосіб запобігання накопиченню сміття у взаємодіючих з сільськогосподарською культурою компонентах сільськогосподарського комбайна, що включає в себе етапи, на яких: ідентифікують порожнини взаємодіючих з сільськогосподарською культурою компонентів сільськогосподарського комбайна; забезпечують приймач, що містить впорскуючий отвір, для закривання порожнини; прикріплюють приймач для закривання порожнини; і впорскують всередину порожнини заповнювальний матеріал через впорскуючий отвір в такій кількості, щоб порожнина була частково або повністю заповнена заповнювальним матеріалом, який прилипає до порожнини і приймача. У ще одному переважному варіанті здійснення, даний винахід надає батіг молотильного барабана для встановлення на барабан сільськогосподарського комбайна, що містить: елемент батога молотильного барабана, що містить кришкову секцію, секцію задньої стінки, з'єднану з кришковою секцією, і секції стінок бічних сторін, з'єднані з кришковою секцією; встановлювальний кронштейн, з'єднаний з барабаном, який містить секцію верхньої стінки, секцію бічної стінки, з'єднану з секцією верхньої стінки, і секцію задньої стінки, з'єднану з секцією верхньої стінки; кріпильний засіб для з'єднання елемента батога молотильного барабана з встановлювальним кронштейном; і порожнину, утворену щонайменше одним з елемента батога молотильного барабана і встановлювального кронштейна, заповнену заповнювальним матеріалом. КОРОТКИЙ ОПИС КРЕСЛЕНЬ Викладена вище суть, а також наступний докладний опис винаходу, буде краще зрозумілий, при читанні в поєднанні з прикладеними кресленнями. З метою ілюстрування винаходу, на кресленнях показані варіанти здійснення, які в цей час є переважними. Однак потрібно розуміти, що винахід не обмежений точними показаними пристроями й інструментами. 1 UA 107883 C2 5 10 15 20 25 30 35 40 45 50 55 60 Далі винахід буде описаний більш детально, з використанням прикладу, з посиланням на супроводжуючі креслення, на яких: фіг. 1 являє собою вигляд збоку сільськогосподарського комбайна з частковим поперечним перерізом; фіг. 2 являє собою вигляд збоку з частковим поперечним перерізом барабана молотарки сільськогосподарського комбайна за фіг. 1; фіг. 3 являє собою збільшений загальний вигляд позаду батога молотильного барабана молотарки за фіг. 2 відповідно до переважного варіанта здійснення даного винаходу; фіг. 4 являє собою збільшений загальний вигляд позаду батога молотильного барабана за фіг. 3 з приймачем в зборі в порожнині батога молотильного барабана; фіг. 5 являє собою збільшений загальний вигляд спереду батога молотильного барабана за фіг. 4 з приймачем в зборі в порожнині батога молотильного барабана; фіг. 6 являє собою збільшений загальний вигляд спереду батога молотильного барабана за фіг. 5 з порожниною, заповненою заповнювальним матеріалом; фіг. 7 являє собою блок-схему способу запобігання накопиченню сміття всередині пустот взаємодіючих з сільськогосподарською культурою компонентів сільськогосподарського комбайна відповідно до ще одного переважного варіанта здійснення даного винаходу; фіг. 8 являє собою блок-схему способу запобігання накопиченню сміття всередині пустот взаємодіючих з сільськогосподарською культурою компонентів сільськогосподарського комбайна відповідно до ще одного переважного варіанта здійснення даного винаходу; фіг. 9 являє собою збільшений загальний вигляд спереду приймача для закривання порожнин взаємодіючих з сільськогосподарською культурою компонентів сільськогосподарського комбайна відповідно до ще одного переважного варіанта здійснення даного винаходу; фіг. 10 являє собою збільшений загальний вигляд знизу приймача за фіг. 9; фіг. 11 являє собою вигляд збоку барабана комбайна, що містить батоги молотильних барабанів відповідно до ще одного переважного варіанта здійснення даного винаходу; фіг. 12 являє собою вигляд збоку в поперечному розрізі батога молотильного барабана за фіг. 11; а фіг. 13 являє собою вигляд зверху батога молотильного барабана за фіг. 12. ОПИС ПЕРЕВАЖНИХ ВАРІАНТІВ ЗДІЙСНЕННЯ ВИНАХОДУ Певна термінологія використовується в наступному описі тільки для зручності, а не для обмеження. Слова "правий", "лівий", "верхній" і "нижній" означають напрямки на кресленнях, на які робиться посилання. Зокрема, "попереду" означає в напрямку уперед, а "позаду" означає в напрямку назад. У доповнення, "зверху" означає по суті вище, тоді як "знизу" означає по суті нижче, а "убік" означає в напрямку зовнішніх сторін. Термінологія включає слова, конкретно згадані вище, їх похідні і слова схожі за значенням. У першому переважному варіанті здійснення, даний винахід передбачає спосіб запобігання накопиченню сміття всередині пустот для взаємодіючих з сільськогосподарською культурою компонентів сільськогосподарського комбайна. З посиланням на фіг. 1, сільськогосподарський комбайн 10, по суті, містить жниварку 12, приймальну камеру молотарки 14, систему 16 обмолоту, систему 18 вивантаження залишків, розподільник 20, зерновий бункер 22, вивантажувальну трубу 24, барабан 26 і секцію підбарабання 28. Додаткові складові елементи сільськогосподарського комбайна 10 включають зерноочистку, подрібнювач, задню вісь, зони шасі, вантажопідйомники і т. д. Подібні додаткові складові елементи сільськогосподарського комбайна 10 добре відомі в даній галузі, і докладний опис їх функції і конструкції не є необхідним для повного розуміння даного винаходу. По суті, кожний елемент зі жниварки 12, приймальної камери молотарки 14, системи 16 обмолоту, системи 18 вивантаження залишків, розподільника 20, зернового бункера 22, вивантажувальної труби 24, барабана 26 і секції підбарабння 28 є взаємодіючими з сільськогосподарською культурою компонентами комбайна 10. Тобто, дані взаємодіючі з сільськогосподарською культурою компоненти комбайна входять в безпосередній контакт з сільськогосподарськими матеріалами. Подібні сільськогосподарські матеріали можуть містити, але без обмеження насіння, доспілі сільськогосподарські культури, зерно, матеріал, що не є зерном (MOG), і сільськогосподарські залишки. Взаємодіючі з сільськогосподарською культурою компоненти, як правило, є багатокомпонентними вузлами, які збирають разом, щоб утворити їх відповідні конструкції. Тільки як приклад, як показано на фіг. 1 і фіг. 2, система 16 обмолоту містить молотильний барабан 26 і секцію підбарабння 28. Молотильний барабан 26 містить множину батогів 30 молотильного барабана, встановлених в молотильний барабан 26. Було виявлено, що батоги 2 UA 107883 C2 5 10 15 20 25 30 35 40 45 50 55 60 30 молотильного барабана мають порожнини або пустоти, які можуть накопичувати значну кількість сільськогосподарських залишків і відповідно є джерелом перехресного забруднення для сільськогосподарських культур. Є підстави вважати, що внаслідок обертання молотильного барабана 26 даний рух батогів 30 молотильного барабана під час роботи залучає або збільшує сільськогосподарські залишки в порожнинах батогів 30 молотильного барабана. На фіг. 3 і фіг. 4 показаний ілюстративний батіг 30 молотильного барабана. Батіг 30 молотильного барабана містить кріплення 32 і елемент 34 батога молотильного барабана. Елемент 34 батога молотильного барабана з'єднаний з кріпленням 32, як правило, за допомогою гайок і болтів. Кріплення 32 з'єднане з молотильним барабаном 26. Конструкція подібних батогів 30 молотильного барабана добре відома в даній галузі. Подібні загальноприйняті батоги 30 молотильного барабана також можуть містити порожнину 36. Порожнина 36 може бути утворена елементом 34 батога молотильного барабана і/або кріпленням 32, наприклад, заднім кінцем кріплення 32 і стінками елемента 34 батога молотильного барабана. Як показано, наприклад, на фіг. 5, порожнина 36 може бути утворена з множини поверхонь 32a-d кріплення 32 або в комбінації з внутрішніми поверхнями елемента 34 батога молотильного барабана. Було встановлено, що порожнина 36 після нормальної роботи накопичує сільськогосподарські залишки. Як проілюстровано на фіг. 5, подібна порожнина 36 має і внутрішню геометрію, яка робить важкою її очищення. Незважаючи на те, що даний винахід був детально описаний відносно порожнини 36 батога 30 молотильного барабана, подібний опис призначений тільки для ілюстративних цілей. Даний винахід застосовний до будь-якої порожнини всередині будь-якого компонента комбайна 10, який входить в зіткнення з сільськогосподарською культурою. Для запобігання забрудненню порожнини 36 сільськогосподарськими залишками, в порожнину 36 впорскують заповнювальний матеріал 38 (фіг. 6) для часткового або повного заповнення порожнини 36. Заповнення порожнини 36 частково або повністю заповнювальним матеріалом 38 запобігає заповненню або забрудненню порожнини 36 сільськогосподарськими залишками. Заповнювальним матеріалом 38 може бути будь-який заповнювальний матеріал, що допускає заповнення порожнини 36 і адекватне прилипання до стінок порожнини без витіснення під час нормальної роботи комбайна 10. Переважно, заповнювальним матеріалом 38 є розширювальний жорсткий піноматеріал, такий як жорстка поліуретанова піна 38, яка є саморозширювальною і самоотверджуваною. Придатні піни, застосовні для даного винаходу, включають поліуретанову піну, таку як ISOFOAM R-1322B, поліуретанову поліолову суміш, що має в своєму складі поверхнево-активну речовину, каталізатор, вогнезахисний продукт і гідрохлорфторвуглець, і ISOFOAM I-0732A, поліуретановий ізоціанат, що продається IPI, Inc. Elkton, MD, який при реакції утворює піну відносно високої густини, яка прилипає до металевих елементів і застигає у вигляді жорсткої маси. Переважно, заповнювальний матеріал 38 є саморозширювальним і самоотверджуваним з коротким часом отверджування, який дорівнює близько однієї години, а переважно менше, ніж одна година. Тобто, заповнювальний матеріал 38 затвердіває приблизно за одну годину, а переважно менше ніж за одну годину, так щоб заповнювальний матеріал 38 можна було обрізати. Заповнювальний матеріал 38 переважно не поглинає воду і допускає видалення методом руйнування, таким як стісування або зрізання. Подібну саморозширювальну, самоотверджувану піну 38 впорскують в порожнину 36 в рідкому стані, а потім дозволяють пінитися і розширюватися у багато разів більше її первинного об'єму, утворюючи за допомогою цього тиск, що примушує піну заповнювати весь доступний пустий простір порожнини 36 з утворенням високо ефективної заповненої порожнини для запобігання доступу сільськогосподарських залишків. При розширенні піна 38 може також з'являтися з порожнини 36, даючи відповідно візуальну вказівку, що порожнина 36 була заповнена. Після того, як саморозширювальна, самоотверджувана піна 38 затвердіває, вона чіпко прилипає до всіх суміжних поверхонь порожнини 36. Розширена і затверділа піна 38 потім може бути обрізана або їй надані контури для збігу по суті з поверхневими контурами порожнин і забезпечуючи по суті однорідну поверхню з взаємодіючим з сільськогосподарською культурою компонентом. У результаті, представлений варіант здійснення включає в себе етапи, на яких ідентифікують порожнини взаємодіючих з сільськогосподарською культурою компонентів сільськогосподарського комбайна 10 (етап 100) і впорскують в порожнини заповнювальний матеріал 38 в такій кількості, щоб порожнини були частково або повністю заповнені заповнювальним матеріалом 38, який прилипає до порожнин (етап 102), (див. фіг. 7). У другому переважному варіанті здійснення, даний винахід надає спосіб запобігання накопиченню сміття у взаємодіючих з сільськогосподарською культурою компонентах 3 UA 107883 C2 5 10 15 20 25 30 35 40 45 50 55 60 сільськогосподарського комбайна, аналогічний способу першого переважного варіанта здійснення (фіг. 8). У результаті, представлений варіант здійснення включає в себе етапи, на яких ідентифікують порожнини взаємодіючих з сільськогосподарською культурою компонентів сільськогосподарського комбайна 10 (етап 200), забезпечують приймач 50, що містить впорскуючий отвір 52 для закривання порожнини (етап 202), прикріплюють приймач 50 до отвору порожнини для закривання порожнини (етап 204), і впорскують всередину порожнини заповнювальний матеріал 38 через впорскуючий отвір 52 в такій кількості, щоб порожнина була частково або повністю заповнена заповнювальним матеріалом 38, який прилипає до порожнини і приймача 50 (етап 206). На фіг. 9 показаний ілюстративний приймач 50. Приймач 50 містить закриваючу ділянку 54 й впорскуючий отвір 52. Закриваюча ділянка 54 по суті виконана з можливістю встановлення або знаходження зверху отвору порожнини і переважно цілком закриває отвір порожнини, як показано на фіг. 4. Переважно, закриваюча ділянка 54 виконана з можливістю збігу з поверхневими контурами і контуром профілю отворів порожнин взаємодіючих з сільськогосподарською культурою компонентів. Наприклад, закриваюча ділянка 54 може бути плоскою, опуклою, увігнутою, прямокутною, трикутною або круглою. Приймач 50 переважно надає додаткову поверхню 55 (фіг. 10), до якої може прилипати піна 38, зменшує величину площі поверхні, з якої може виходити піна, що може вимагати відрізання або оконтурювання, і полегшує підвищення тиску піни 38 всередині порожнини. Впорскуючий отвір 52 виконаний з можливістю забезпечення впорскування піни 38 в порожнину 36. Переважно, розмір впорскуючого отвору 52 підбирають таким чином, щоб приймати сопло для нанесення (не показане) видавального пристрою піни (не показаний) або для прийому потоку самої піни 38. Видавальним пристроєм може бути, наприклад, сопло, з'єднане зі шлангом, насос і резервуар, який містить піну 38, або портативний видавальний пристрій, такий як одноразовий балончик для розпилення піни. Як альтернатива, впорскуючий отвір 52 може бути виконаний у вигляді видовженого впорскуючого отвору 52, як показано на фіг. 10. Видовжений впорскуючий отвір 52 переважно передбачає пряму траєкторію руху матеріалу або полегшує потік піни 38 до нижніх або внутрішніх поверхонь порожнини. Видовжений впорскуючий отвір 52 також може бути виконаний у вигляді нахиленого впорскуючого отвору 52 для спрямування потоку піни 38 під кутом відносно напрямку потоку піни 38 з сопла для нанесення. Приймач 50 також переважно забезпечений щонайменше одним кріпильним засобом 56, а переважно множиною кріпильних засобів 56 для утримання приймача 50 на або навколо порожнини 36 або отвору порожнини, для того, щоб закрити порожнину 36. Кріпильним засобом 56 можуть бути, наприклад, або защіпний замковий кріпильний засіб 56, фланець або порожок або конфігурація з конусоподібним замком. Переважно, кріпильний засіб 56 стосується защіпної конфігурації, як найкраще показано на фіг. 10. Защіпний кріпильний засіб 56 містить плоский видовжений елемент 58, який розташований дистально відносно закриваючої ділянки 54, і витягнута назовні фланцева ділянка 60. Витягнута назовні фланцева ділянка 60 також містить назовні і проксимально звужуваний скошений край 62. Скошений край 62 сприяє вставлянню приймача 50 в порожнину, наприклад, ділянку порожнини, утворену кріпленням 32, як найкраще показано на фіг. 5. Переважно, множина кріпильних засобів 56 виконана з можливістю по суті оточувати впорскуючий отвір 52, забезпечуючи рівномірну стійкість для з'єднання між приймачем 50 і порожниною 36. Зокрема, коли приймач 50, наприклад, встановлений на кріплення 32, кріпильний засіб 56 защіплюється навколо стінок кріплення 32 (фіг. 5). Приймач 50 може бути виконаний з полімеру, а переважно з жорсткої пластмаси, металу або композита. Впорскуюча частина 52 може бути виконана з металу, композита, полімеру, а переважно з жорсткого полімеру або еластомеру. У третьому переважному варіанті здійснення, даний винахід надає батіг 130 молотильного барабана для встановлення на барабан 126 сільськогосподарського комбайна, як показано на фіг. 11 і фіг. 12. Барабан 126 містить циліндричний барабан 102, встановлений з можливістю обертання на валу 104. Барабан 102 має листову сталеву обшивку 106, утворену зверху внутрішньої рами (не показано), яка підтримує його на валу 104. Барабан 126 містить множину батогів 130 молотильного барабана. Кожний батіг 130 молотильного барабана містить елемент 134 батога молотильного барабана і встановлювальний кронштейн 132. Елемент 134 батога молотильного барабана встановлений на барабані 126 зверху встановлювального кронштейна 132 і прикріплений до кронштейна 132 за допомогою кріпильного засобу 108 з утворенням батога 130 молотильного барабана. Кріпильним засобом 108 може бути конфігурація болтів і гайок, але як альтернатива може бути кріпильний засіб будь-якого іншого типу, відомого в даній галузі для задовільного прикріплення 4 UA 107883 C2 5 10 15 20 25 30 35 елемента 134 батога молотильного барабана до встановлювального кронштейна 132. Встановлювальний кронштейн 132 переважно з'єднаний з листовою сталевою обшивкою 106, наприклад, за допомогою зварювання. У барабані 126 (фіг. 11), встановлювальні кронштейни 132 розташовані по спіралі по довжині барабана 102. З ілюстративними цілями, ряд встановлювальних кронштейнів 132 показаний без елементів 134 батога молотильного барабана. З посиланням на фіг. 12 і 13, елемент 134 батога молотильного барабана даного варіанта здійснення по суті є куполоподібним і містить кришкову секцію 134a, секцію 134b передньої стінки і секції 134c і 134d бічних стінок (наприклад, секції лівої і правої стінок). Зовнішній профіль кришкової секції 134a по суті скошений вниз і назад. Кришкова секція 134a також містить розточений отвір 136 і отвір або наскрізий отвір 138 для прийому кріпильного засобу 108. Встановлювальний кронштейн 132 загалом виконаний, як показано на фіг. 5 (див. кріплення 32) і фіг. 12. Встановлювальний кронштейн 132 містить секцію 132a верхньої стінки, секцію 132b задньої стінки і секції 132c і 132d стінок бічних сторін (фіг. 5 і 12). Секція 132а верхньої стінки містить отвір 140 (фіг. 5) по суті на одній лінії з наскрізним отвором 138 елемента 134 батога молотильного барабана. Порожнина 142 всередині батога 130 молотильного барабана утворена стінками елемента 134 батога молотильного барабана і/або встановлювального кронштейна 132. Батіг 130 молотильного барабана також містить заповнювальний матеріал 144 (фіг. 6) для часткового або повного заповнення щонайменше порожнини 142. У доповнення до порожнини 142, заповнювальний матеріал 144 може бути використаний для заповнення будь-якої порожнини або простору всередині або навколо батога 130 молотильного барабана. Заповнювальним матеріалом 144 переважно є саморозширювальна, самоотверджувана піна, як описано вище в попередніх варіантах здійснення. Батіг 130 молотильного барабана може оптимально містити приймач, такий як приймач 50 (фіг. 9) для з'єднання з секцією 132b задньої стінки встановлювального кронштейна 132. Коли приймач 50 використовують в комбінації з встановлювальним кронштейном 132, порожнина 142 в доповнення до приймача 50 обмежена стінками елемента 134 батога молотильного барабана і/або встановлювального кронштейна 132. Приймач 50 може необов'язково містити впорскуючий отвір 52, який виступає в порожнину для прийому впорскуючого сопла, яке подає заповнювальний матеріал 144. Кваліфікованим фахівцям в даній галузі потрібно брати до уваги, що до описаних вище варіантів здійснення можуть бути зроблені зміни без виходу за межі широкої концепції винаходу. Внаслідок цього, потрібно розуміти, що даний винахід не обмежений конкретними розкритими варіантами здійснення, але він передбачаєохоплення модифікацій в межах суті і об'єму правових домагань даного винаходу, які визначені прикладеною формулою винаходу. ФОРМУЛА ВИНАХОДУ 40 45 50 55 60 1. Спосіб запобігання накопиченню сміття всередині пустот взаємодіючих з сільськогосподарською культурою компонентів сільськогосподарського комбайна, який відрізняється тим, що включає в себе етапи, на яких: ідентифікують порожнину (36, 142) взаємодіючих з сільськогосподарською культурою компонентів сільськогосподарського комбайна; і впорскують всередину порожнини (36, 142) заповнювальний матеріал (38, 144) в такій кількості, щоб заповнювальний матеріал (38, 144) заповнював порожнину (36, 142) і прилипав до неї. 2. Спосіб за п. 1, який відрізняється тим, що додатково включає в себе етапи, на яких: забезпечують приймач (50), що містить впорскувальний отвір (52), для закривання порожнини (36, 142); і прикріплюють приймач (50) для закривання порожнини (36, 142); при цьому вказаний етап впорскування включає в себе етап, на якому: впорскують всередину вказаної порожнини (36, 142) вказаний заповнювальний матеріал (38, 144) через вказаний впорскувальний отвір (52). 3. Спосіб за п. 2, в якому впорскувальний отвір (52) продовжується в порожнині (36, 142) для прийому впорскувального сопла, яке подає заповнювальний матеріал (38, 144). 4. Спосіб за п. 2 або 3, в якому приймач (50) містить кріпильний засіб (56), виконаний з можливістю утримання приймача (50) на порожнині (36, 142) для закривання порожнини (36, 142). 5. Спосіб за п. 4, в якому кріпильним засобом (56) є защіпне з'єднання. 6. Спосіб за п. 4 або 5, в якому приймач (50) містить множину кріпильних засобів (56), які по суті оточують впорскувальний отвір (52). 5 UA 107883 C2 5 10 15 20 25 30 7. Спосіб за будь-яким з пп. 1-6, в якому заповнювальний матеріал (38, 144) являє собою саморозширювану, самозастигаючу піну. 8. Спосіб за будь-яким з пп. 1-7, який додатково включає в себе етап, на якому обрізають заповнювальний матеріал (38, 144) після розширення заповнювального матеріалу (38, 144) до збігу по суті з поверхневими контурами порожнини (36, 142). 9. Спосіб за будь-яким з пп. 1-8, в якому порожнина (36, 142) частково або повністю заповнена заповнювальним матеріалом (38, 144). 10. Батіг (130) молотильного барабана для встановлення на барабан (26, 126) сільськогосподарського комбайна (10), що містить: елемент (134) батога молотильного барабана, що містить: кришкову секцію (134а), секцію (134b) передньої стінки, з'єднану з кришковою секцією (134а), і секції (134с, 134d) стінок бічних сторін, з'єднані з кришковою секцією (134а); встановлювальний кронштейн (132), виконаний з можливістю з'єднання з барабаном (26, 126), що містить: секцію (132а) верхньої стінки, секцію (132с, 132d) бічної стінки, з'єднану з секцією (132а) верхньої стінки, і секцію (132b) задньої стінки, з'єднану з секцією (132а) верхньої стінки; кріпильний засіб (108) для з'єднання елемента (134) батога молотильного барабана зі встановлювальним кронштейном (132), який відрізняється тим, що додатково містить порожнину (142), утворену щонайменше одним з елементів елемента (134) батога молотильного барабана і встановлювального кронштейна (132), заповнену заповнювальним матеріалом (144). 11. Батіг (130) молотильного барабана за п. 10, в якому заповнювальний матеріал (144) являє собою саморозширювану, самозастигаючу піну. 12. Батіг молотильного барабана за п. 10 або 11, що додатково містить приймач (50) для з'єднання з порожниною (142). 13. Батіг молотильного барабана за будь-яким з пп. 10-12, що додатково містить приймач (50), з'єднаний з секцією задньої стінки встановлювального кронштейна (132b), при цьому секції верхньої, бічної і задньої стінок встановлювального кронштейна (132а, b, c, d) і приймач (50) утворюють порожнину (142). 14. Батіг молотильного барабана за п. 12 або 13, в якому приймач (50) містить впорскувальний отвір (52), що продовжується в порожнину (142) для прийому впорскувального сопла, яке подає заповнювальний матеріал (144). 15. Батіг молотильного барабана за будь-яким з пп. 12-14, в якому приймач (50) містить кріпильний засіб (56), зокрема защіпне з'єднання, виконане з можливістю утримання приймача (50) на порожнині (36, 142) для закриття порожнини. 6 UA 107883 C2 7 UA 107883 C2 8 UA 107883 C2 Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
