Спосіб автоматичного регулювання завантаження зернозбирального комбайна
Номер патенту: 67447
Опубліковано: 27.02.2012
Автори: Віхрова Лариса Григорівна, Дідик Олександр Костянтинович, Мірошниченко Марія Сергіївна, Бісюк Віктор Анатолійович, Осадчий Сергій Іванович
Формула / Реферат
Спосіб автоматичного регулювання завантаження зернозбирального комбайна, що включає керування поступальною швидкістю комбайна за сигналом різниці відношень частоти обертання молотильного барабана до частоти обертання вала двигуна, виміряних в ручному та автоматичному режимах, який відрізняється тим, що з метою підвищення точності регулювання враховують не лише знак різниці відношень частот обертання молотильного барабана та вала двигуна, а й динамічні властивості зміни даного параметра шляхом використання оптимального закону керування, розрахованого на основі динамічних характеристик елементів системи автоматичного регулювання та збурень, що виникають в системі.
Текст

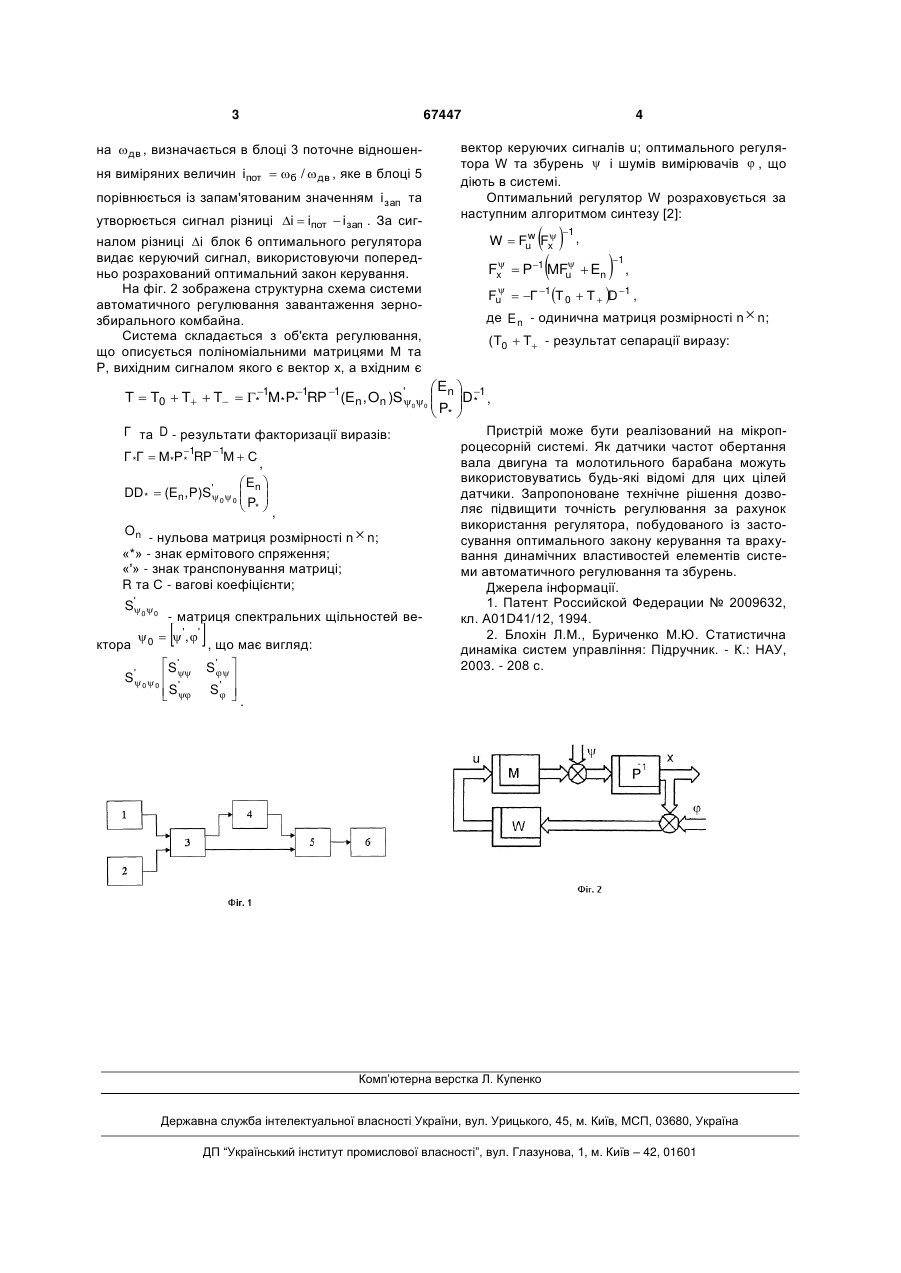

Спосіб автоматичного регулювання завантаження зернозбирального комбайна, що включає керування поступальною швидкістю комбайна за 3 67447 на дв , визначається в блоці 3 поточне відношення виміряних величин іпот б / дв , яке в блоці 5 порівнюється із запам'ятованим значенням і зап та утворюється сигнал різниці i iпот i зап . За сигналом різниці і блок 6 оптимального регулятора видає керуючий сигнал, використовуючи попередньо розрахований оптимальний закон керування. На фіг. 2 зображена структурна схема системи автоматичного регулювання завантаження зернозбирального комбайна. Система складається з об'єкта регулювання, що описується поліноміальними матрицями М та Р, вихідним сигналом якого є вектор х, а вхідним є 4 вектор керуючих сигналів u; оптимального регулятора W та збурень і шумів вимірювачів , що діють в системі. Оптимальний регулятор W розраховується за наступним алгоритмом синтезу [2]: w W Fu Fx 1 , Fx P 1 MFu En Fu Г 1 1 Т 0 Т D , 1 , де E n - одинична матриця розмірності n n; (T0 T - результат сепарації виразу: E T T0 T T *1M*P*1RP 1(En , On )S '00 n D * 1 , P * Г та D - результати факторизації виразів: Г *Г М*Р* 1RP 1М С , E DD * (En,P)S' 0 0 n P *, - нульова матриця розмірності n n; «*» - знак ермітового спряження; «'» - знак транспонування матриці; R та С - вагові коефіцієнти; On S' 0 0 ктора - матриця спектральних щільностей ве , що має вигляд: 0 ' ,' S' S' 0 0 S' S' S' . Пристрій може бути реалізований на мікропроцесорній системі. Як датчики частот обертання вала двигуна та молотильного барабана можуть використовуватись будь-які відомі для цих цілей датчики. Запропоноване технічне рішення дозволяє підвищити точність регулювання за рахунок використання регулятора, побудованого із застосування оптимального закону керування та врахування динамічних властивостей елементів системи автоматичного регулювання та збурень. Джерела інформації. 1. Патент Российской Федерации № 2009632, кл. A01D41/12, 1994. 2. Блохін Л.М., Буриченко М.Ю. Статистична динаміка систем управління: Підручник. - К.: НАУ, 2003. - 208 с. Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for automatic regulation of loading a grain combined harvester
Автори англійськоюOsadchyi Serhii Ivanovych, Vikhrova Larysa Hryhorivna, Didyk Oleksandr Kostiantynovych, Miroshnychenko Mariia Serhiivna, Bisiuk Viktor Anatoliiovych
Назва патенту російськоюСпособ автоматического регулирования загрузки зерноуборочного комбайна
Автори російськоюОсадчий Сергей Иванович, Вихрова Лариса Григорьевна, Дидык Александр Константинович, Мирошниченко Мария Сергеевна, Бисюк Виктор Анатольевич
МПК / Мітки
МПК: A01D 41/12
Мітки: завантаження, комбайна, регулювання, спосіб, зернозбирального, автоматичного
