Механічна решітка

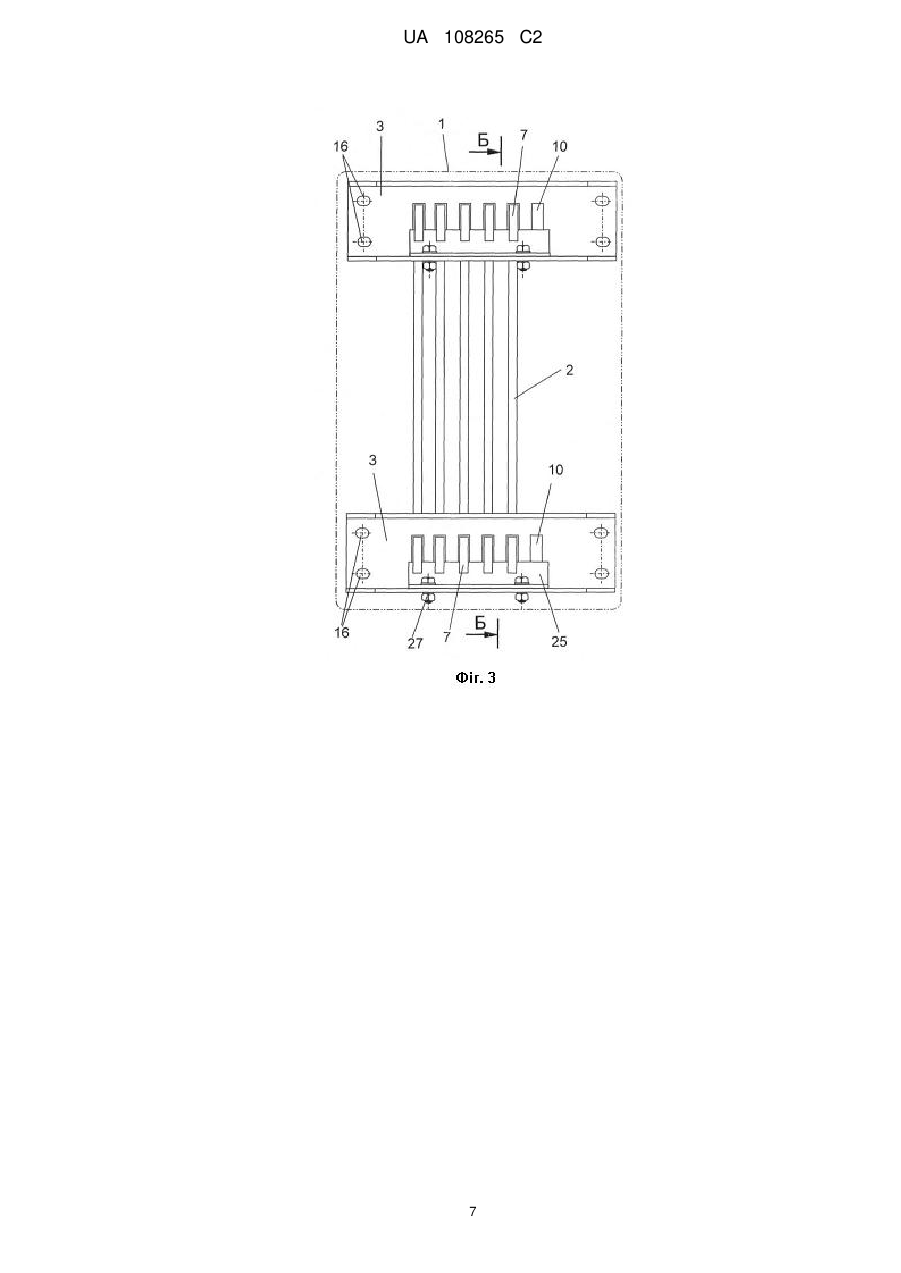

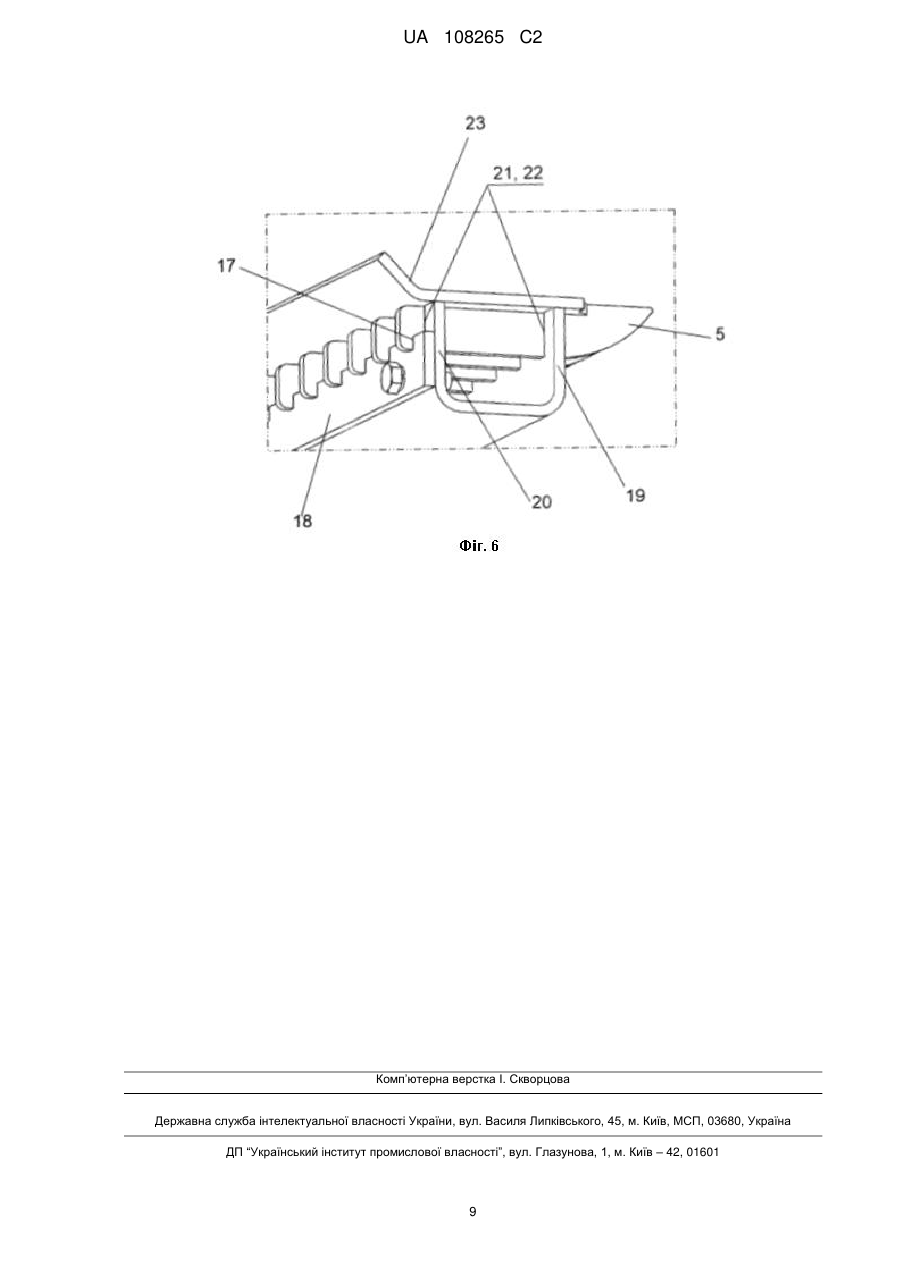

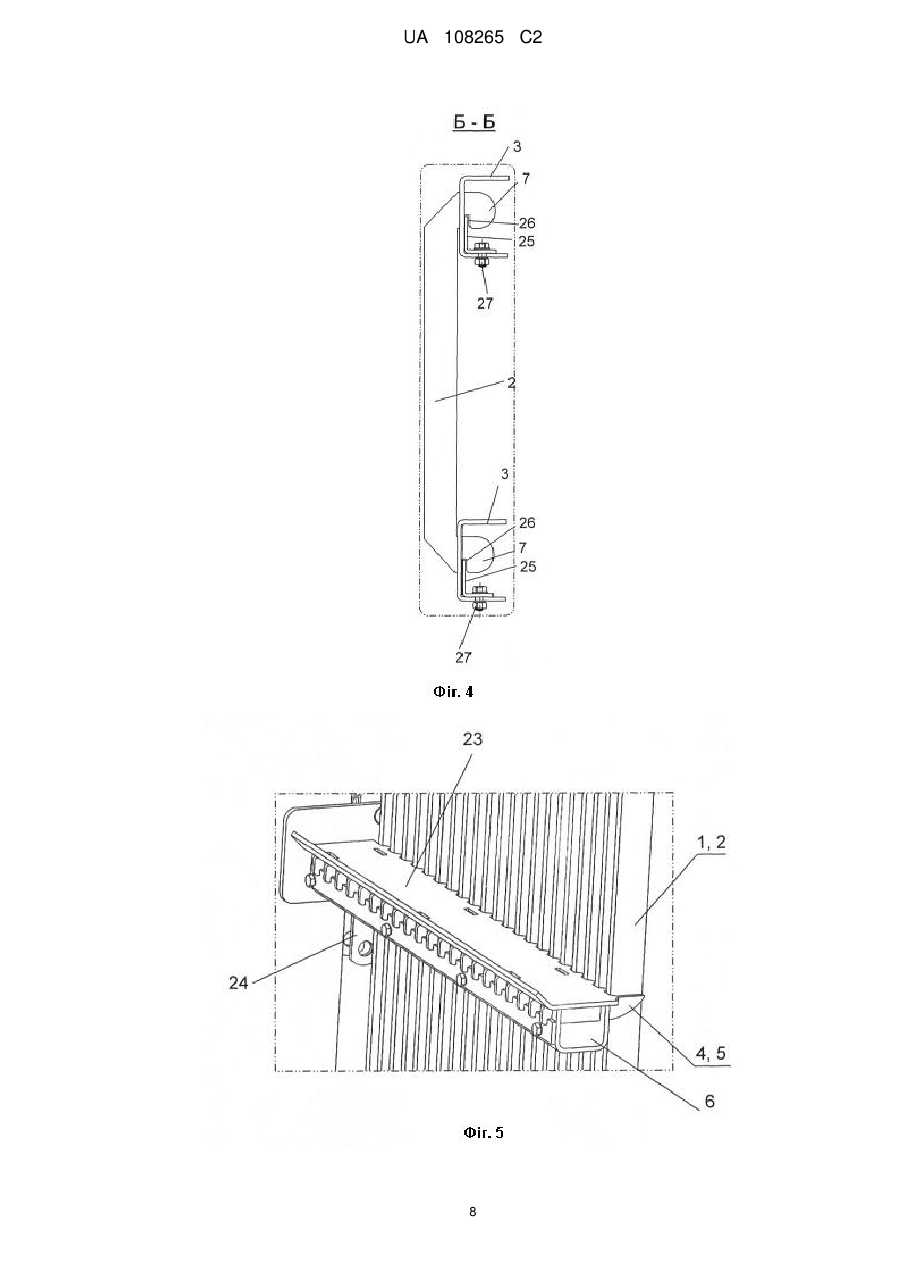

Реферат: Винахід належить до механічних сміттєзатримуючих решіток і може знайти застосування при очищенні стічних вод від великого сміття. Механічна решітка містить решітку із рівнобіжних прутків на балках решітки, скребок із рівнобіжних зубів на балках скребка для очищення решітки виконані розбірними, а зуби скребка разом з балкою скребка утворюють рознімні замкові з'єднання, при цьому решітка із прутків виконана розбірною, а прутки решітки разом з балкою решітки утворюють рознімні замкові з'єднання. Балка решітки оснащена знімним куточком, вушка прутків решітки мають можливість вставлятися в наскрізні отвори балки решітки, частина вушок, що виступає з наскрізних отворів у балці решітки оснащена пазами для вставки в них верхньої частини однієї з полиць куточка, а інша полиця куточка закріплена болтовим з'єднанням до однієї з полиць швелера балки решітки з утворенням замкового з'єднання. Винахід забезпечує уніфікацію елементів конструкції для промислового виготовлення типового пристрою, прискорення монтажу і налагодження пристрою, спрощення ремонту решітки і скребків, що знаходяться в експлуатації. UA 108265 C2 (12) UA 108265 C2 UA 108265 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до механічних сміттєзатримуючих решіток і може знайти застосування при очищенні стічних вод від великого сміття. Відомий пристрій, що містить сміттєзатримуючу решітку з рівнобіжних прутків на балках решітки, скребки з рівнобіжних зубів на балках скребків для очищення решітки (див. опис до авторського посвідчення СРСР № 71472, опубл. БВ № 7 за 1948 рік). У відомому пристрої скребки для очищення решітки і решітка нерозбірні, виконані у вигляді балок із привареними до балок прутками. Відомий пристрій складно швидко ремонтувати у випадку поломки елементів решітки і/або скребків. Відомі пристрої (див. патент BY 5485, кл. E03F5/14, 2003), що містять розбірну граблину (скребок) і розбірні решітки (див. патент ЕА 201101628, кл. E03F5/14, 2012). В описах відомих пристроїв немає вказівки на те, що граблина (скребок) і решітки виконані у вигляді замкового з'єднання. Крім того, у розбірних решітках вищевказаних патентів кінці прутків жорстко кріпляться в рамі. Наприклад, у п. 14 формули патенту ЕА 201101628 обговорено, що у відомому пристрої "смуги фільтрувальної полотнини (решітки) жорстко закріплені у верхній і нижній частинах", тобто смуги або прутки мають по кінцях жорстке кріплення, що утрудняє розбирання решітки і звужує можливості фільтрувальної полотнини (решітки) при роботі в потоці рідини. Відомий патент KR 20070094718 А, опубл. 21.09.2007, має нерозбірні скребки (скребки позиції 43 на листі 8 опису цього патенту) і розбірну решітку, де її рівнобіжні прутки позиції 10 мають можливість пересуватись під натиском нерозбірних скребків позиції 43 вздовж балок у вигляді осей 21, на яких прутки поз. 10 утримуються. Також відомий патент JP 5691726 U, опубл.22.07.1981, в якому розкрита механічна решітка, в якій скребки із зубів виконані розбірними, а зуби скребків разом з балкою скребка утворюють рознімні замкові з'єднання. Задачею дійсного удосконалення є уніфікація елементів конструкції для промислового виготовлення типового пристрою, прискорення монтажу і налагодження пристрою, спрощення ремонту решітки і скребків, що знаходяться в експлуатації, шляхом швидкої заміни окремих елементів пристрою, підвищення надійності роботи пристрою за рахунок зниження імовірності заклинювання зубів скребків у решітці, зниження використання ручної праці по очищенню і ремонту пристрою, поліпшення самоочищення решітки й очищення стічних вод від великих включень. Поставлена задача вирішується тим, що механічна решітка, що містить решітку із рівнобіжних прутків на балках решітки, скребок із рівнобіжних зубів на балці скребка для очищення решітки виконаний розбірним, а зуби скребка разом з балкою скребка утворюють рознімні замкові з'єднання, при цьому решітка із прутків виконана розбірною, а прутки решітки разом з балкою решітки утворюють рознімні замкові з'єднання, яка відрізняється тим, що балка решітки оснащена знімним куточком, вушка прутків решітки мають можливість вставлятися в наскрізні отвори балки решітки, частина вушок, що виступає з наскрізних отворів у балці решітки оснащена пазами для вставки в них верхньої частини однієї з полиць куточка, а інша полиця куточка закріплена болтовим з'єднанням до однієї з полиць швелера балки решітки з утворенням замкового з'єднання. Технічний результат: досягається уніфікація деталей решітки (балка решітки, прутки з пазами у вушках, знімний куточок), тобто кожен вигляд деталі має однакову конструкцію, що дозволяє перейти до промислового способу виробництва решітки зі зборкою її на конвеєрі. Прискорюється і поліпшується виготовлення і ремонт решітки в умовах її виробництва й експлуатації. Зуби скребка оснащені пазами, у які має можливість входити планка кріплення зубів, балка скребка виконана у вигляді гнутого з листового матеріалу швелера з рівномірно розташованими в двох його протилежно розташованих полицях пазів, через які мають можливість вставлятися в балку скребка його зуби, таким чином, що пази зубів виступають за межі швелера балки скребка з утворенням разом із планкою кріплення зубів рознімного замкового з'єднання, розташованого за межами однієї з полиць швелера балки скребка. Замкові з'єднання решітки і скребків оснащені люфтами (зазорами). Технічний результат: досягається уніфікація деталей скребка (балка скребка, зуби скребка, планка кріплення зубів), тобто кожен вигляд деталі має однакову конструкцію, що дозволяє перейти до промислового способу виробництва пристрою зі зборкою його на конвеєрі. Поліпшується ремонтопридатність скребка в умовах його експлуатації, досягається уніфікація елементів конструкції для промислового виготовлення типового пристрою, прискорення монтажу і налагодження пристрою, спрощення ремонту решітки і скребків, що знаходяться в експлуатації, шляхом швидкої заміни окремих елементів решітки, скребків, досягається 1 UA 108265 C2 5 10 15 20 25 30 35 40 45 50 55 підвищення надійності роботи пристрою, за рахунок наявності люфтів у замкових з'єднаннях решітки і скребках досягається зниження імовірності заклинювання зубів скребків у решітці, досягається зниження використання ручної праці по очищенню і ремонту пристрою. Наявність люфтів у замкових з'єднаннях пристрою дозволяє пруткам решітки і скребкам вібрувати при зануренні в потік стічних вод, що дозволяє решітці і скребкам самоочищатися від солей жорсткості, що підвищує ефективність очищення стічних вод. Крім того, досягається підвищення надійності роботи пристрою, за рахунок наявності люфтів у розбірних решітках і скребках досягається зниження імовірності заклинювання зубів скребків у решітці. Пристрій представлений на кресленнях. Фіг. 1. Вид на решітку позаду. Фіг. 2. Переріз А-А на фіг. 1. Фіг. 3. Вид на решітку позаду. Альтернативний варіант. Фіг. 4. Переріз Б-Б на фіг. 3. Альтернативний варіант. Фіг. 5. Фрагмент скребка на решітці. Фіг. 6. Фрагмент скребка. Перелік позначень на кресленнях. 1. Решітка. 2. Пруток решітки 1. 3. Балка решітки 1. 4. Скребок. 5. Зуб скребка 4. 6. Балка скребка 4. 7. Вушко прутка 2 решітки 1. 8. Полиця швелера балки 3 решітки 1. 9. Полиця швелера балки 3 решітки 1. 10. Наскрізний отвір. 11. Ребро жорсткості. 12. Направляючий отвір. 13. Шпилька. 14. Різьбовий кінець шпильки 13. 15. Стопорна гайка. 16. Отвір кріплення решітки 1. 17. Паз зуба 5 скребка 4. 18. Планка кріплення зубів 5. 19. Полиця швелера балки 6 скребка 4. 20. Полиця швелера балки 6 скребка 4. 21. Паз у полиці швелера балки 6 скребка 4. 22. Паз у полиці швелера балки 6 скребка 4. 23. Полиця збору сміття. 24. Ланцюг. 25. Знімний куточок. 26. Паз вушка 7. 27. Болтове з'єднання. Пристрій містить сміттєзатримуючу решітку 1 (далі, решітка 1) із рівнобіжних прутків 2 на балках 3 решітки 1, скребок 4 із рівнобіжних зубів 5 на балці 6 скребка 4 для очищення між прутками 2 решітки 1. Зуби 5 скребка 4 мають можливість при переміщенні скребка уздовж решітки у ході очищення її від сміття входити, виходити і переміщатися між прутками 2 решітки 1. Решітка 1 із рівнобіжних прутків 2 на балках 3 решітки 1 і скребок 4 із рівнобіжних зубів 5 на балці 6 скребка 4 виконані розбірними. Прутки 2 решітки 1 виконані зі смуги прямокутного поперечного перерізу. Прутки 2 решітки 1 оснащені вушками 7, що приварені до смуги прутка 2 на одній зі сторін меншої його ширини по одному вушку 7 на кожний з кінців прутків 2. Прутки 2 і вушка 7 виготовлені з нержавіючої сталі. Кожна балка 3 решітки 1 виконана з гнутого листового матеріалу з нержавіючої сталі у вигляді швелера. Уздовж швелера балки 3 решітки 1 рівномірно розташовані між його протилежно розташованими полицями 8, 9 наскрізні отвори 10, для вставки в них вушок прутків решітки. Наскрізні отвори 10 у балках 3 повторюють форму прутків 2 решітки 1. 2 UA 108265 C2 5 10 15 20 25 30 35 40 45 50 55 60 У зібраних решітках 1 вушка 7 прутків 2 виступають з наскрізних отворів 10 усередину швелера кожної балки 3 решітки 1 між привареними усередині швелера ребрами 11 жорсткості з направляючими отворами 12, що відповідають отворам у вушках 7 прутків 2 решітки 1 і через які вставлена знімна шпилька 13 з різьбовими кінцями 14, що виступають з направляючих отворів 12 ребер 11 жорсткості для розміщення за ребрами 11 стопорних гайок 15 на різьбових кінцях шпильки 13, призначених для підтримки шпильок 13 у напруженому стані щодо ребер 11 жорсткості й утримання на шпильках 13 вушок 7 прутків 2 з утворенням разом з балкою 3 решітки 1 рознімного замкового з'єднання. На кінцях балок 3 решітки 1 маються отвори 16 кріплення балок 3 решітки 1 до опорної рами (рама на кресленнях не показана). Зуби 5 скребків 4 постачені пазами 17, у які має можливість входити планка 18 кріплення зубів 5 скребка 4. Балка 6 скребка 4 виконана у вигляді гнутого з листового матеріалу швелера з рівномірно розташованими вдвох його протилежно розташованих полицях 19, 20 пазів 21, 22, через які мають можливість вставлятися в балку 6 шкребка 4 його зуби 5, таким чином, що пази 17 зубів 5 виступають за межі швелера балки 6 скребка 4 з утворенням разом із планкою 18 кріплення зубів 5 рознімного замкового з'єднання, розташованого за межами швелера балки 6 скребка 4. Планка 18 кріплення зубів 5 кріпиться гвинтами до швелера балки 6 скребка 4. Зуби 5 кожного скребка 4 перед решітками 1 накриті полицею 23 збору сміття, закріпленою до двох протилежно розташованих полиць 19, 20 швелера балки 6 скребка 4. Вільні кінці зубів 5 виступають з-під полиці 23 збору сміття між прутками 2 решітки 1. Наявність полиці 23 усуває засмічення зубів 5 скребка 4 сміттям перед решіткою 1. З полиці 23 збору сміття і з вільних кінців зубів 5 за допомогою автоматичного скидача (на кресленнях не показаний) сміття віддаляється зі скребків 4. На кінцях балок 6 скребків 4 маються вузли кріплення їх до нескінченних ланцюгів 24, що мають можливість приводити скребки 4 у рух паралельно уздовж прутків 2 решітки 1. Ланцюги 24 приводяться в рух ведучими зірочками, що з'єднані через привідний вал і черв'ячний редуктор з електродвигуном. В альтернативному варіанті балка 3 решітки 1 оснащена знімним куточком 25, вушка 7 прутків 2 решітки 1 має можливість вставлятися в наскрізні отвори 10 балки 3 решітки 1, що виступаюча частина вушок 7 з наскрізних отворів 10 у балці 3 решітки 1 оснащені пазами 26 для вставки в них верхньої частини однієї з полиць куточка 25, а інша полиця куточка 25 закріплена болтовим з'єднанням 27 до однієї з полиць швелера балки 3 решітки 1 з утворенням замкового з'єднання. Пристрій працює в такий спосіб. Розібрану решітку 1 збирають у наступній послідовності. У наскрізні отвори 10 уставляють зовні балки 3 вушка 7 прутків 2 (див. фіг. 1-2). Далі усередині швелера балки 3 направляють шпильку 13 у направляючий отвір 12 в одному з ребер 11 і далі через вушка 7 прутків 2 і другий направляючий отвір 12 другого ребра 11. Шпильку 10 установлюють так, щоб її різьбові кінці 14 виступали з отворів 12 зовні ребер 11. На обох різьбових кінцях шпильки вдягають стопорні гайки 15 і затягують їх, при цьому шпильки 13 утримують за вушка 7 прутки 2 решітки 1 і решітка 1 зібрана. Розбирання решітки 1 здійснюють у зворотному порядку. Відкручують гайки 15 зі шпильки 13 і витягають її з направляючих отворів 12 ребер 11 і отворів вушок 7, після чого прутки 13 можливо вийняти разом з вушками 7 з балки 3 решітки 1 і решітка 1 розібрана. У зібраному стані шпильки 13, як шворні, не дозволяють висмикнути за вушка 7 прутки 2 решітки 1. Послідовний ряд рівномірно розташованих наскрізних отворів 10 на балці 3 дистанціонує вушка 7 із прутками 2 решітки 1 по довжині балки 3 решітки 1. Решітку 1 кріплять до рами (рама не показана на кресленнях) за допомогою отворів 16, що розташовані по кінцях балок 3 решітки 1. Розбірний шкребок 4 збирають у наступній послідовності. Через пази 21, 22 у полицях 19, 20 швелера балки 6 скребка 4 по черзі вставляють зуби 5 скребка 4 таким чином, щоб пази 17 у зубах 5 виступали по одну зі сторін балки 6 скребка 4. Далі в пази 17 зубів 5 уставляють планку 18 кріплення зубів 5, а саму планку 18 кріплять гвинтами до балки 6 скребка 4 і скребок 4 зібраний. Послідовний ряд пазів у балці скребка дистанціонує зуби по довжині балки скребка. Скребки кріплять до ланцюгів 24 (див. фіг. 3) таким чином, щоб зуби попадали в решітку 1 між її прутками 2. Розбирання скребка 4 здійснюють у зворотному порядку. Знімають планку 18 кріплення і витягають з балки 6 зуби 5 і скребок 4 розібраний. В альтернативному варіанті решітку 1 збирають у наступній послідовності: у наскрізні отвори 10 зовні обох балок 3 уставляють вушка 7 прутків 2, таким чином, щоб пази 26 у вушках 3 UA 108265 C2 5 10 15 20 25 30 35 40 45 виходили за межі наскрізних отворів 10 балки 3 решітки 1, потім у пази 26 вушок 7 на прутках 2 решітки 1 уставляють верхню частину однієї з полиць куточка 25, а другу полицю куточка 25 кріплять болтовими з'єднаннями 27 до однієї з полиць швелера балки 3 решітки 1 і решітка 1 зібрана. Розбирання решітки 1 здійснюють у зворотному порядку, а конкретно, знімають куточки 25 з балок 3 решітки 1, після чого, можливо вийняти вушка 7 прутків 2 з наскрізних отворів 10 балок 3 і решітка 1 розібрана. Досягається уніфікація деталей решітки 1 і зубів 5 скребків 4, тобто кожен вигляд деталі має однакову конструкцію, що дозволяє перейти до промислового способу виробництва пристрою зі зборкою його на конвеєрі. Поліпшується ремонтопридатність скребків 4 в умовах експлуатації. Досягається уніфікація елементів конструкції для промислового виготовлення типового пристрою, прискорення монтажу і налагодження пристрою, спрощення ремонту решітки і скребків, що знаходяться в експлуатації, шляхом швидкої заміни окремих елементів розбірної решітки 1 і скребків 4, досягається підвищення надійності роботи пристрою. За рахунок наявності люфтів (зазорів) у розбірних замкових з'єднаннях решітки 1 і зубів 5 скребків 4 досягається зниження імовірності заклинювання зубів 5 скребків 4 у решітці 1, досягається зниження використання ручної праці по очищенню і ремонту пристрою. Люфти або зазори показані на фігурах 1-4. Зазори між вушками 7 і отворами 10 балок 3 дозволяють пруткам 2 решітки 1 вільно знаходитися в замковому з'єднанні, що при роботі решітки 1 у потоці стічних вод дає можливість пруткам 2 решітки 1 вібрувати в межах отворів 10 балок 3, що сповільнює кольматацію прутків солями жорсткості стічних вод і подовжує безаварійний період роботи механічних решіток 1 по очищенню стічних вод від великих включень. Частота вібрацій прутків 2 залежить від величини люфтів, розмірів прутків, режиму плину потоку стічних вод між прутками 2 решітки 1. Режим плину потоку стічних вод через решітку 1 може бути від ламінарного до турбулентного. При вібрації прутків 2 решітки 1 спостерігається ефект самоочищення прутків 2 решітки 1 при її роботі в потоці стічних вод, що підвищує ефективність роботи решітки 1 при очищенні стічних вод від великого сміття. ФОРМУЛА ВИНАХОДУ 1. Механічна решітка, що містить розбірну решітку із рівнобіжних прутків, що встановлені на балках решітки і утворюють разом з балками решітки рознімні замкові з'єднання, cкребок із рівнобіжних зубів для очищення решітки, встановлений на балці cкребка і виконаний розбірним, а зуби cкребка разом з балкою утворюють рознімні замкові з'єднання, яка відрізняється тим, що кожна балка решітки оснащена знімним куточком, вушка прутків решітки мають можливість вставлятися в наскрізні отвори балки решітки, частина вушок, що виступає з наскрізних отворів у балці решітки оснащена пазами для вставлення в них верхньої частини однієї з полиць куточка, а інша полиця куточка закріплена болтовим з'єднанням до однієї з полиць швелера балки решітки з утворенням замкового з'єднання. 2. Механічна решітка за п. 1, яка відрізняється тим, що зуби скребка оснащені пазами, у які має можливість входити планка кріплення зубів, балка скребка виконана у вигляді гнутого з листового матеріалу швелера з рівномірно розташованими в двох його протилежно розташованих полицях пазів, через які мають можливість вставлятися в балку скребка його зуби таким чином, що пази зубів виступають за межі швелера балки скребка з утворенням разом із планкою кріплення зубів рознімного замкового з'єднання, розташованого за межами однієї з полиць швелера балки скребка. 3. Механічна решітка за п. 1 або 2, яка відрізняється тим, що замкові з'єднання решітки і скребка виконані з люфтами (зазорами). 4 UA 108265 C2 5 UA 108265 C2 6 UA 108265 C2 7 UA 108265 C2 8 UA 108265 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
