Друкований виріб

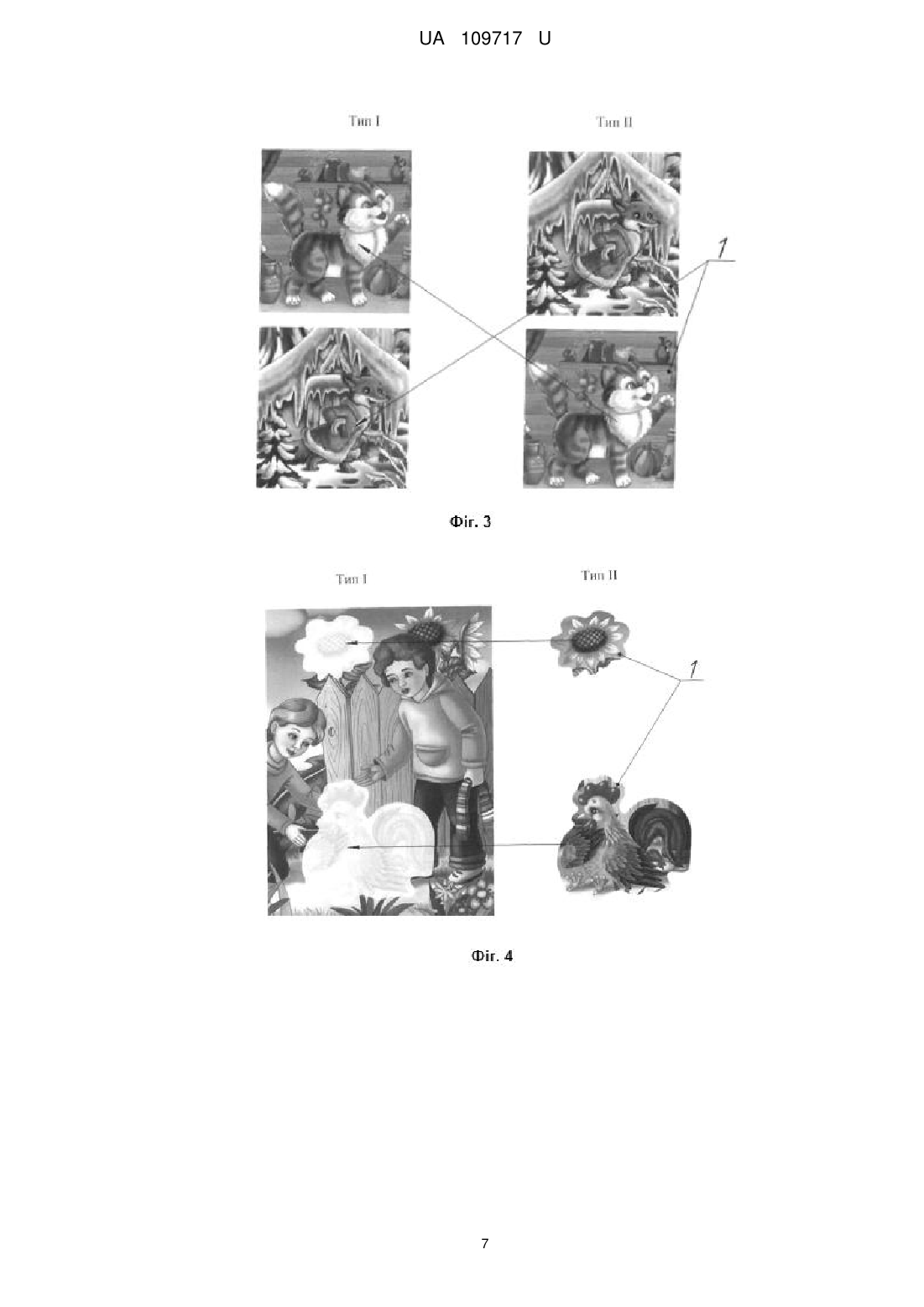

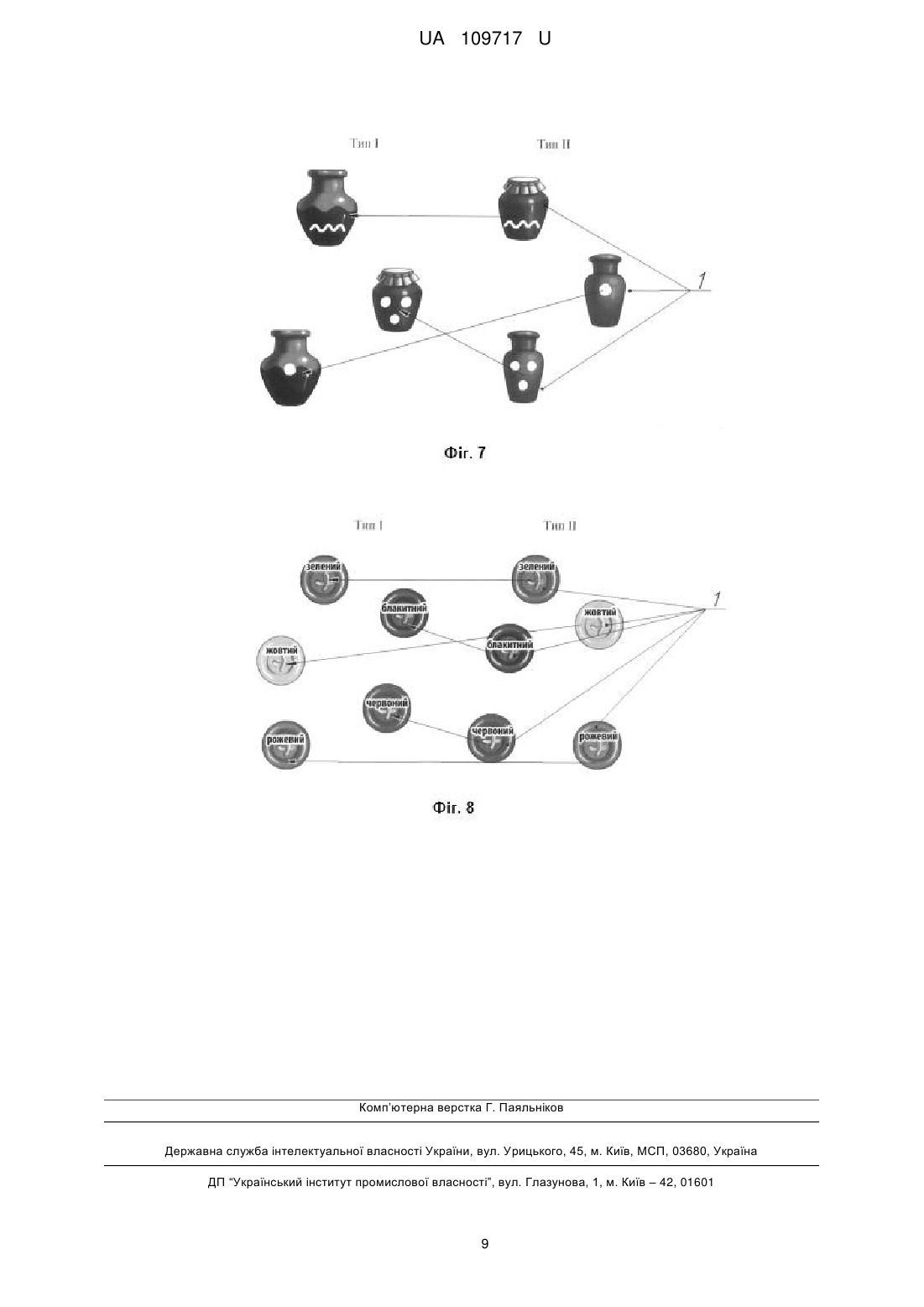

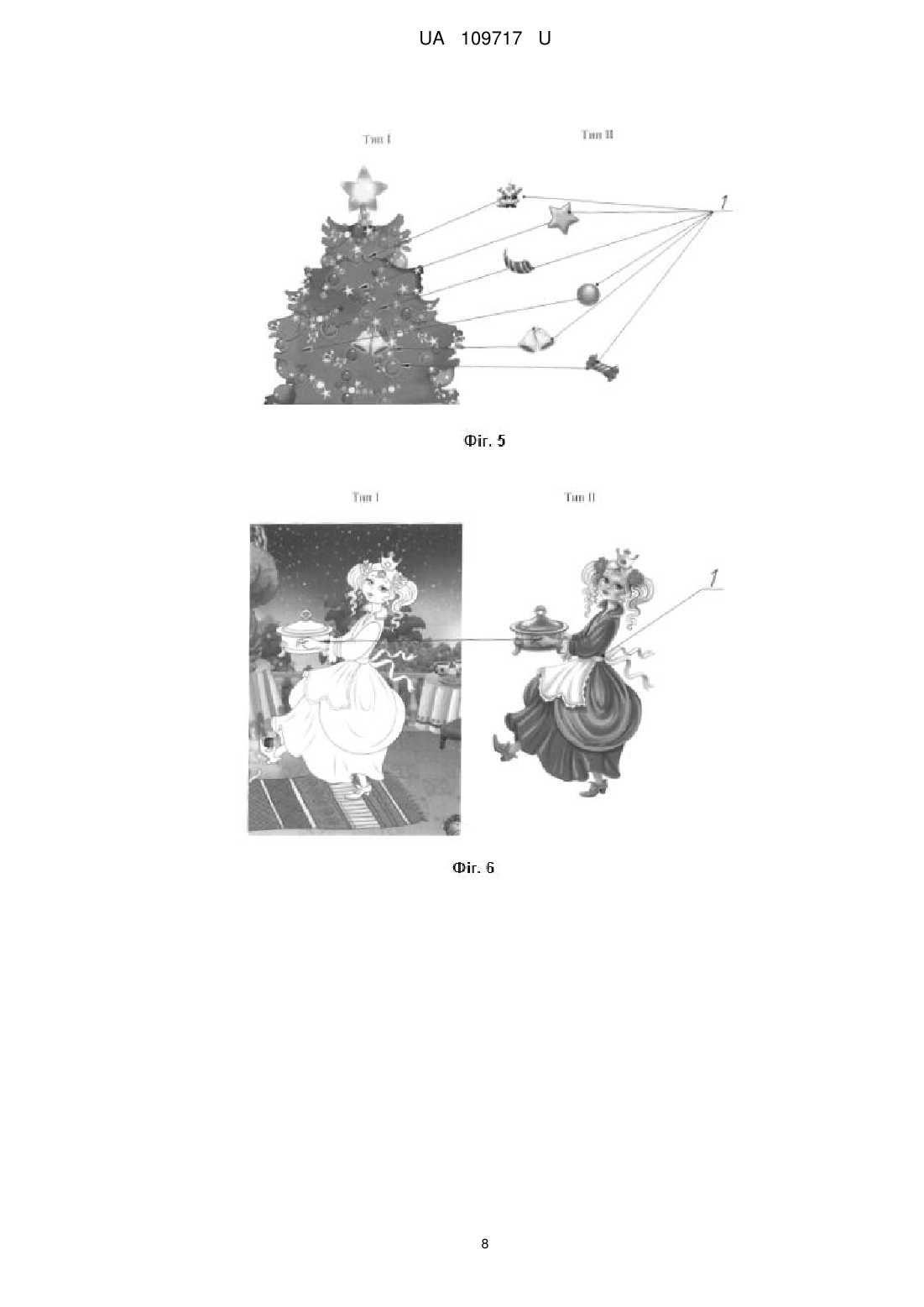

Реферат: Друкований виріб містить обкладинку та щонайменше два типи аркушів (типу І та II) з нанесеними на них зображеннями, аркуш типу І покритий повністю, частково або не покритий антиадгезивним шаром із ряду: захисний лак, УΦ-лак, ламінація. Аркуш типу II містить поверхневий матеріал та підкладку, що склеєні з допомогою клейової суміші (адгезиву) і утворюють площину з'єднання/роз'єднання. Поверхневий матеріал з зображенням при підрізанні на глибину поверхневого матеріалу утворює одну або більше наліпки та облой. Аркуші типу І та II містять щонайменше одну ознаку взаємного суміщення/накладення зображень. UA 109717 U (54) ДРУКОВАНИЙ ВИРІБ UA 109717 U UA 109717 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до друкованих виробів (книжка або брошура), які виготовлені з використанням властивостей клейової суміші паперового та полімерного матеріалів і можуть бути використані в освітніх цілях, для розвитку різноманітних навичок, з метою розваги, для одержання можливості зручного користування інформацією, розміщеної на друкованому виробі. Відома "Друкована продукція" [Патент України № 77929 U, публ. 25.02.2013], яка містить матеріальний носій у вигляді листа прямокутної форми, лицьова сторона якого має поле, що складається з набору окремих блоків з відображеною в них цільовою інформацією і виконаних з можливістю виділення кожного з них відділенням відповідної частини матеріального носія, в якій матеріальний носій виконаний принаймні тришаровим і складається з лицьової сторони з клейовим шаром та підкладки, що оберігає клейовий шар від висихання. При цьому на лицьовій стороні виконані насічки для відділення відповідної частини матеріального носія з блоком з відображеною в ньому цільовою інформацією, який містить навчальну або довідкову, або рекламну чи іншу інформацію різної тематичної спрямованості. При цьому блоки з цільовою інформацією можуть бути використані неодноразово, а після використання в різних місцях можуть бути повернуті на матеріальний носій, з якого вони були відокремлені. Однак, зазначена друкована продукція має декілька суттєвих недоліків. Не вказаний матеріал підкладки для багаторазового використання, для якого "працює" зазначене твердження. Відомо, що при використанні самоклейних матеріалів на шорстких поверхнях відбувається погіршення характеристик адгезії, що впливає на тривалість використання виробу. Відоме "Друковане видання" [Патент України № 48334 U, публ. 10.03.2010], що складається з окремих аркушів з нанесеною на них інформацією, скріплених за допомогою клею, що допускає багаторазове руйнування й відновлення клейового з'єднання аркушів. При цьому кожний аркуш друкованого видання (книги, брошури) несе на собі одну або кілька зон, що містять клей. Аркуші виготовлені з паперу або іншого листового матеріалу, придатного для нанесення друкованої інформації й клейкого шару. На одну сторону або на обидві сторони аркуша наноситься інформація у вигляді друкованого тексту, малюнків, піктограм, інших зображень, на одну або на обидві сторони аркуша наноситься клейкий шар у вигляді смуги або іншим способом. Аркуші скріплюються між собою за допомогою здавлювання. Деяка кількість аркушів створює книжковий блок, причому кожний аркуш скріплений з попереднім і наступним аркушами завдяки адгезійним властивостям клейкого шару. Звернений зовні книжкового блока клейкий шар першого або останнього аркуша книжкового блока, або й першого і останнього аркуша книжкового блока може бути покритий відокремлюваною смугою паперу або іншого листового матеріалу, що несе захисну функцію. Клейкий шар має клейове покриття, що не висихає, що не бруднить поверхню прикріплення та дозволяє багаторазово прикріплювати аркуш та відокремлювати аркуш від поверхні. Найбільш близьким аналогом до запропонованої корисної моделі за технічною суттю та технічним результатом, який передбачається, є "Навчальні та довідкові наліпки" [Патент України № 96058 U, публ. 12.01.2015], згідно з яким друкована продукція, яка містить матеріальний носій у вигляді листа прямокутної форми, лицьова сторона якого містить поле, що складається з набору окремих блоків з відображеною в них цільовою інформацією і виконаних з можливістю виділення кожного з них відділенням відповідній частині матеріального носія. Матеріальний носій виконаний принаймні тришаровим і складається з лицьової сторони з клейовим шаром та підкладки, що оберігає клейовий шар від висихання, при цьому на лицьовій стороні виконані насічки для відділення відповідної частини матеріального носія з блоком з відображеною в ньому цільовою інформацією. При створенні макета та розміщенні цільової інформації в блоках на лицьовій стороні матеріального носія цільову інформацію систематизують за тематиками і нумерують, таким чином, поле лицьової сторони (4) матеріального носія містить блоки (5) з цільовою інформацією та блоки навігації (7). Крім цього блоки з цільовою інформацією (Навчальні та довідкові наліпки) виконані різної конфігурації. При цьому блоки з цільовою інформацією містять текстову і/або образотворчу інформацію. В основу запропонованої корисної моделі поставлена задача, що полягає в удосконаленні друкованого виробу, який має формат книжки або брошури і містить обкладинку та щонайменше два типи аркушів з нанесеними на них зображеннями, де: - тип І покритий повністю, частково або непокритий антиадгезивним шаром із ряду: захисний лак, УФ - лак, ламінація; - тип II містить поверхневий матеріал та підкладку, що склеєні з допомогою клейової суміші (адгезиву) і утворюють площину з'єднання/роз'єднання, причому поверхневий матеріал з зображенням, при підрізанні на глибину поверхневого матеріалу, утворює одну або більше 1 UA 109717 U 5 10 15 20 25 30 35 40 45 50 55 60 наліпки та облой, причому аркуші типу І та II містять щонайменше одну ознаку взаємного суміщення/накладення зображень, що базується на: - схожості зображень повністю; - схожості зображень за окремими елементами; - схожості зображень за змістом; - схожості зображень за контуром; - схожості зображень за умовними позначеннями; - схожості зображень за кольоровою гамою. Друкований виріб характеризується тим, що має формат книжки. Друкований виріб характеризується тим, що має формат брошури. Друкований виріб характеризується тим, що поєднання аркушів типу І та аркушів типу II виконане з допомогою клею. Друкований виріб характеризується тим, що поєднання аркушів типу І та аркушів типу II виконане з допомогою пружини. Друкований виріб характеризується тим, що поєднання аркушів типу І та аркушів типу II виконане з допомогою скоби. Друкований виріб характеризується тим, що поєднання аркушів типу І та аркушів типу II виконане з допомогою ниток. Друкований виріб характеризується тим, що аркуші типу І та II виконані із картону або паперу (офсетного, газетного, крейдованого або т.п.). Крім цього, аркуш типу II містить адгезив у вигляді клейової суміші для приклеювання, а аркуш типу І, покритий антиадгезивним шаром повністю або частково дозволяє неодноразово вилучати наліпку з зображенням, змінювати їх розташування на аркуші типу І, при цьому виконувати зазначене вище зі збереженням цілісності виробу, без втрати споживчих якостей друкованого виробу (книги, брошури). Друкований виріб представлено на Фіг. 1-8. На Фіг. 1 схематично показаний аркуш типу II з розрізом, де зображено наліпка (1), облой (2), поверхневий матеріал (3), клейова суміш (адгезив) (4), підкладка (5). На Фіг. 2 показаний приклад розміщення різноманітних геометричних фігур у друкованому виробі. На Фіг. 3-8 показані приклади, коли аркуш типу II містить зображення та виконане підрізання, що дозволяє відокремити потрібну частину зображення (або потрібний об'єкт) для перенесення її на аркуш типу І друкованого виробу. Фіг. 3 характеризує взаємне суміщення/накладення зображень аркушів типу І та II ознакою схожості зображень повністю, а саме, коли наліпка з зображенням на аркуші типу II стовідсотково/в повному обсязі повторює зображення на аркуші типу І та ідентична за всіма ознаками: колір, розмір, форма та інші. Фіг. 4 характеризує взаємне суміщення/накладення зображень аркушів типу І та II ознакою схожості зображень за окремими елементами, які знаходяться на аркуші типу І, а саме, коли наліпка з зображенням на аркуші типу II за окремими елементами повторює окремий елемент (частину) зображення на аркуші типу І. Фіг. 5 характеризує взаємне суміщення/накладення зображень аркушів типу І та II ознакою схожості зображень за змістом, а саме Користувач має за своїм бажанням та змістовою характеристикою розмістити наліпку з зображенням з аркушу типу II на аркуші типу І. Фіг. 6 характеризує взаємне суміщення/накладення зображень аркушів типу І та II ознакою схожості зображень за контуром, а саме, коли наліпка з зображенням на аркуші типу II стовідсотково/в повному обсязі повторює контур зображення на аркуші типу І. Фіг. 7 характеризує взаємне суміщення/накладення зображень аркушів типу І та II ознакою схожості зображень за умовними позначеннями, а саме Користувач має розмістити наліпку з зображенням з аркушу типу II на аркуші типу І, згідно з умовними позначеннями, що містять частини зображення на аркуші. Фіг. 8 характеризує взаємне суміщення/накладення зображень аркушів типу І та II ознакою схожості зображень за кольоровою гамою, а саме Користувач має розмістити наліпку з зображенням з аркушу типу II відповідно до кольорової гами зображення на аркуші типу І або вибрати потрібні наліпки за кольоровою гамою. На аркуш типу II нанесене зображення та виконане підрізання, що дозволяє відокремити потрібну частину зображення (або потрібний об'єкт) для перенесення її на аркуш типу І друкованого виробу. Відокремлене зображення у вигляді наліпок несе цільову інформацію різної тематичної спрямованості та можуть бути навчальними, довідковими, розважальними та іншими. 2 UA 109717 U 5 10 15 20 25 30 35 40 45 50 55 60 Місце на аркуші типу І, де знаходиться інформаційний блок, на який буде наклеюватись наліпка з потрібною інформацією (текст, зображення, малюнок, літери, цифри та інф.) або висвітлено, або помічено якимось особливим способом (креслення, лінія), позначкою, яка відповідає друкованому виробу, або має своє змістове навантаження, або визначено підказкою, або буде надано опис місця, куди саме треба наклеювати наліпку. Наліпка після відділення її з аркуша типу II може бути наклеєна там, де потрібно її наклеїти, згідно зі змістом друкованого виробу або інструкцією, або анотацією з рекомендаціями виконання завдань до цього виробу. Наліпка є частиною зображення, елементом доповнення інтер'єру, гардеробу, декору, пейзажу, цілісності потрібної картинки, згідно з задумом по розробці макету, що визначений заздалегідь, або наліпка може бути зразком якогось елемента або частини основного зображення, яка дозволяє Користувачу розфарбувати потрібне зображення. Зображення, яке надруковане на наліпках та аркушах виробу може бути малюнком, текстом, фотографією, візерунком, тощо. Розмір та форма наліпки повинні бути чітко визначені заздалегідь, до їх виготовлення. Розмір та форму наліпки для виготовлення визначають відповідно потребам суміщення/накладення двох зображень - на аркуші типу І та II. Розмір та форма готової наліпки враховується при розробці виготовленні макету виробу. Для цього обговорюється ідея готового виробу, визначається розмір аркуша типу І (згідно з поліграфічним форматом виробу) з зображенням та позначаються місця для наклеювання наліпок у подальшому для суміщення \ накладення обох зображень. Друкований виріб з зображеннями та наліпками характеризується усіма ознаками узагальненого прикладу виконання і містить щонайменше два типи аркушів (типу І та II) (Фіг. 1, 2) з нанесеними на них зображеннями, де: - тип І покритий повністю, частково або непокритий антиадгезивним шаром із ряду: захисний лак, УФ - лак, ламінація; - тип II містить поверхневий матеріал (3) та підкладку (5), що склеєні з допомогою клейової суміші (адгезиву) (4) і утворюють площину з'єднання/роз'єднання, причому поверхневий матеріал (3) з зображенням, при підрізанні на глибину поверхневого матеріалу, утворює одну або більше наліпки (1) та облой (2), причому аркуші типу І та II містять, щонайменше, одну ознаку взаємного суміщення/накладення зображень, що базується на: - схожості зображень повністю (Фіг. 3); - схожості зображень за окремими елементами (Фіг. 4); - схожості зображень за змістом (Фіг. 5); схожості зображень за контуром (Фіг. 6); - схожості зображень за умовними позначеннями (Фіг. 7); - схожості зображень за кольоровою гамою (Фіг. 8). Аркуш типу І, де знаходиться інформаційний блок, на який буде наклеюватись наліпка з потрібною інформацією (текст, зображення, малюнок, літери, цифри та інф.) або висвітлено, або помічено якимось особливим способом (креслення, лінія), позначкою, яка відповідає друкованому виробу, може бути покритим, не покритим або частково покритим антиадгезивним шаром. Нанесення антиадгезивного шару на аркуш типу І дозволяє використовувати наліпку після відділення її з аркушу типу II багаторазово, тобто змінювати її положення на аркуші типу І. Крім цього, взаємне суміщення/накладення зображень аркушів типу І та II можливо щонайменше за ознаки схожості зображень повністю (Фіг. 3), а саме, коли наліпка з зображенням на аркуші типу II стовідсотково/в повному обсязі повторює зображення на аркуші типу І та ідентична за всіма ознаками: колір, розмір, форма та інші. На Фіг. 3 показано приклад, коли на аркуш типу II нанесене зображення та виконане підрізання, що дозволяє відокремити потрібну частину зображення (або потрібний об'єкт) для перенесення її на аркуш типу І друкованого виробу. Місце на аркуші типу І, де знаходиться інформаційний блок, на який буде наклеюватись наліпка з потрібною інформацією (текст, зображення, малюнок, літери, цифри та інф.) або висвітлено, або помічено якимось особливим способом (креслення, лінія), позначкою, яка відповідає друкованому виробу. Наліпка з зображенням на аркуші типу II стовідсотково/в повному обсязі повторює зображення на аркуші типу І. Крім цього, взаємне суміщення/накладення зображень аркушів типу І та II можливо щонайменше за ознаки схожості зображень за окремими елементами, які знаходяться на аркуші типу І (Фіг. 4), а саме, коли наліпка з зображенням на аркуші типу II за окремими елементами повторює окремий елемент (частину) зображення на аркуші типу І. 3 UA 109717 U 5 10 15 20 25 30 35 40 45 50 55 На Фіг. 4 показано приклад, коли на аркуш типу II нанесене зображення та виконане підрізання, що дозволяє відокремити потрібну частину зображення (або потрібний об'єкт) для перенесення її на аркуш типу І друкованого виробу. Місце на аркуші типу І, де знаходиться інформаційний блок, на який буде наклеюватись наліпка з потрібною інформацією (текст, зображення, малюнок, літери, цифри та інф.) або висвітлено, або помічено якимось особливим способом (креслення, лінія), позначкою, яка відповідає друкованому виробу. Наліпка з зображенням на аркуші типу II за окремими елементами повністю повторює частину зображення на аркуші типу І. Крім цього взаємне суміщення/накладення зображень аркушів типу І та II можливо щонайменше за ознаки схожості зображень за змістом (Фіг. 5), а саме Користувач має за своїм бажанням та змістовою характеристикою розмістити наліпку з зображенням з аркушу типу II на аркуші типу І. Також до завдання може надаватися детальна інструкція, що вказує, на які фактори та ознаки Користувачі мають зважати при розміщенні наліпок, або буде надано опис місця, куди саме треба наклеювати наліпку. На Фіг. 5 показано приклад, коли на аркуш типу II нанесене зображення та виконане підрізання, що дозволяє відокремити потрібну частину зображення (або потрібний об'єкт) для перенесення її на аркуш типу І друкованого виробу. Місце на аркуші типу І, де знаходиться інформаційний блок, на який буде наклеюватись наліпка з потрібною інформацією (текст, зображення, малюнок, літери, цифри та інф.) або висвітлено, або помічено якимось особливим способом (креслення, лінія), позначкою, яка відповідає друкованому виробу. Користувач, за змістовою характеристикою розміщує наліпку з зображенням з аркушу типу II на аркуші типу І. Крім цього взаємне суміщення/накладення зображень аркушів типу І та II можливо щонайменше за ознаки схожості зображень за контуром (Фіг. 6), а саме, коли наліпка з зображенням на аркуші типу II стовідсотково/в повному обсязі повторює контур зображення на аркуші типу І. На Фіг. 6 показано приклад, коли на аркуш типу II нанесене зображення та виконане підрізання, що дозволяє відокремити потрібну частину зображення (або потрібний об'єкт) для перенесення її на аркуш типу І друкованого виробу. Місце на аркуші типу І, де знаходиться інформаційний блок, на який буде наклеюватись наліпка з потрібною інформацією (текст, зображення, малюнок, літери, цифри та інф.) або висвітлено, або окреслено чітким контуром, або помічено якимось особливим способом (креслення, лінія) позначкою, яка відповідає друкованому виробу. Наліпка з зображенням на аркуші типу II за окремими елементами повторює зображення на аркуші типу І. Наліпка з зображенням на аркуші типу II стовідсотково/в повному обсязі повторює контур зображення на аркуші типу І. Крім цього взаємне суміщення/накладення зображень аркушів типу І та II можливо щонайменше за ознаки схожості зображень за умовними позначеннями (Фіг. 7), а саме Користувач має розмістити наліпку з зображенням з аркушу типу II на аркуші типу І, згідно з умовними позначеннями, що містять частини зображення на аркуші. На Фіг.7 показано приклад, коли на аркуш типу II нанесене зображення та виконане підрізання, що дозволяє відокремити потрібну частину зображення (або потрібний об'єкт) для перенесення її на аркуш типу І друкованого виробу. Місце на аркуші типу І, де знаходиться інформаційний блок, на який буде наклеюватись наліпка з потрібною інформацією (текст, зображення, малюнок, літери, цифри та інф.) або буде надано опис місця, куди саме треба наклеювати наліпку, або помічено якимось особливим способом (креслення, лінія), позначкою, яка відповідає друкованому виробу. Користувач розміщує наліпку з зображенням з аркушу типу II на аркуші типу І, згідно з умовними позначеннями, або опису потрібних ознак, на які він має звертати увагу, що містяться на аркушах типу І та II. Крім цього взаємне суміщення/накладення зображень аркушів типу І та II можливо щонайменше за ознаки схожості зображень за кольоровою гамою (Фіг. 8), а саме Користувач має розмістити наліпку з зображенням з аркушу типу II відповідно до кольорової гами зображення на аркуші типу І, або вибрати потрібні наліпки за кольоровою гамою, згідно з описом або детальною інструкцією. 4 UA 109717 U 5 10 15 20 25 30 35 40 45 50 55 60 На Фіг. 8 показано приклад, коли на аркуш типу II нанесене зображення та виконане підрізання, що дозволяє відокремити потрібну частину зображення (або потрібний об'єкт) для перенесення її на аркуш типу І друкованого виробу. Місце на аркуші типу І, де знаходиться інформаційний блок, на який буде наклеюватись наліпка з потрібною інформацією (текст, зображення, малюнок, літери, цифри та інф.) або висвітлено, або помічено якимось особливим способом (креслення, лінія), позначкою, яка відповідає даному друкованому виробу або буде надано опис місця, куди саме треба наклеювати наліпку. Користувач розміщує наліпку з зображенням з аркушу типу II відповідно до кольорової гами зображення на аркуші типу І. Друкований виріб характеризується тим, що він має формат книжки. Друкований виріб, який містить аркуші типу І та типу II виконаний у форматі книжки та характеризується наступними ознаками: - обкладинка, виконана із паперу (офсетного, газетного, крейдованого або т.п.) або картону; - аркуші типу І; - аркуші типу II; - бібліографічні дані. Друкований виріб характеризується тим, що він має формат брошури. Друкований виріб, який містить аркуші типу І та типу II виконаний у форматі брошури та характеризується наступними ознаками: - обкладинка, виконана із паперу (офсетного, газетного, крейдованого або т.п.); - аркуші типу І; - аркуші типу II; - бібліографічні дані. Друкований виріб характеризується тим, що поєднання аркушів типу І та аркушів типу II виконане з допомогою клею. Друкований виріб характеризується тим, що поєднання аркушів типу І та аркушів типу II виконане з допомогою пружини. Друкований виріб характеризується тим, що поєднання аркушів типу І та аркушів типу II виконане з допомогою скоби. Друкований виріб характеризується тим, що поєднання аркушів типу І та аркушів типу II виконане з допомогою ниток. Друкований виріб характеризується тим, що аркуші типу І та II виконані із картону або паперу (офсетного, газетного, крейдованого або т.п.). Друкований виріб, який містить аркуші типу І та II виконаний у форматі книги або брошури та характеризується тим, що аркуші типу І та II виконані із картону або паперу (офсетного, газетного, крейдованого або т.п.). Аркуші типу II, з нанесеними зображеннями, на яких виконане підрізання, що дозволяє відокремити потрібну частину зображення (або потрібний об'єкт) для перенесення її на аркуш типу І друкованого виробу, можуть бути виконані із картону або паперу (офсетного, газетного, крейдованого або т.п.), що дає можливість виконати якісне підрізання наліпки. Як видно із опису корисної моделі, друкований виріб з зображеннями та наліпками може бути виготовлений промисловим способом і використаний для потреб людини. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Друкований виріб, що включає обкладинку та щонайменше, два типи аркушів (типу І та II) з нанесеними на них зображеннями, де: аркуш типу І покритий повністю, частково або не покритий антиадгезивним шаром із ряду: захисний лак, УΦ-лак, ламінація; аркуш типу II містить поверхневий матеріал та підкладку, що склеєні з допомогою клейової суміші (адгезиву) і утворюють площину з'єднання/роз'єднання, причому поверхневий матеріал з зображенням при підрізанні на глибину поверхневого матеріалу утворює одну або більше наліпки та облой, який відрізняється тим, що аркуші типу І та II містять щонайменше одну ознаку взаємного суміщення/накладення зображень. 2. Друкований виріб за п. 1, який відрізняється тим, що ознаки взаємного суміщення/накладення зображень аркушів типу І та II базуються на: схожості зображень повністю; схожості зображень за окремими елементами; схожості зображень за змістом; схожості зображень за контуром; схожості зображень за умовними позначеннями; схожості зображень за кольоровою гамою. 3. Друкований виріб за п. 1, який відрізняється тим, що має формат книжки. 5 UA 109717 U 5 10 4. Друкований виріб за п. 1, який відрізняється тим, що має формат брошури. 5. Друкований виріб за п. 1, який відрізняється тим, що поєднання аркушів типу І та типу II виконане з допомогою клею. 6. Друкований виріб за п. 1, який відрізняється тим, що поєднання аркушів типу І та типу II виконане з допомогою пружини. 7. Друкований виріб за п. 1, який відрізняється тим, що поєднання аркушів типу І та типу II виконане з допомогою скоби. 8. Друкований виріб за п. 1, який відрізняється тим, що поєднання аркушів типу І та типу II виконане з допомогою ниток. 9. Друкований виріб за п. 1, який відрізняється тим, що аркуші типу І та II виконані із або паперу (офсетного, газетного, крейдованого або т. п.). 6 аркушів аркушів аркушів аркушів картону UA 109717 U 7 UA 109717 U 8 UA 109717 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
