Друкований виріб

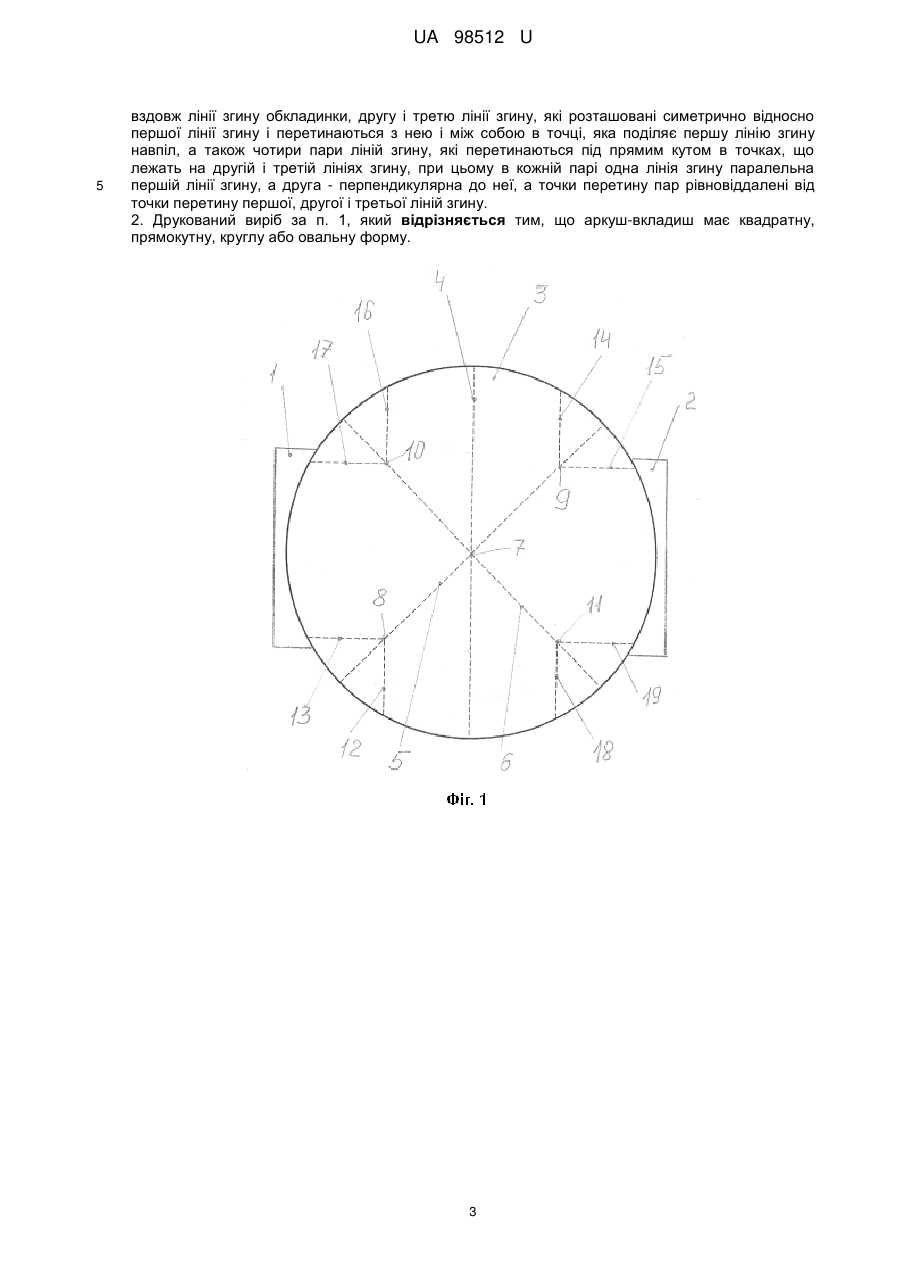

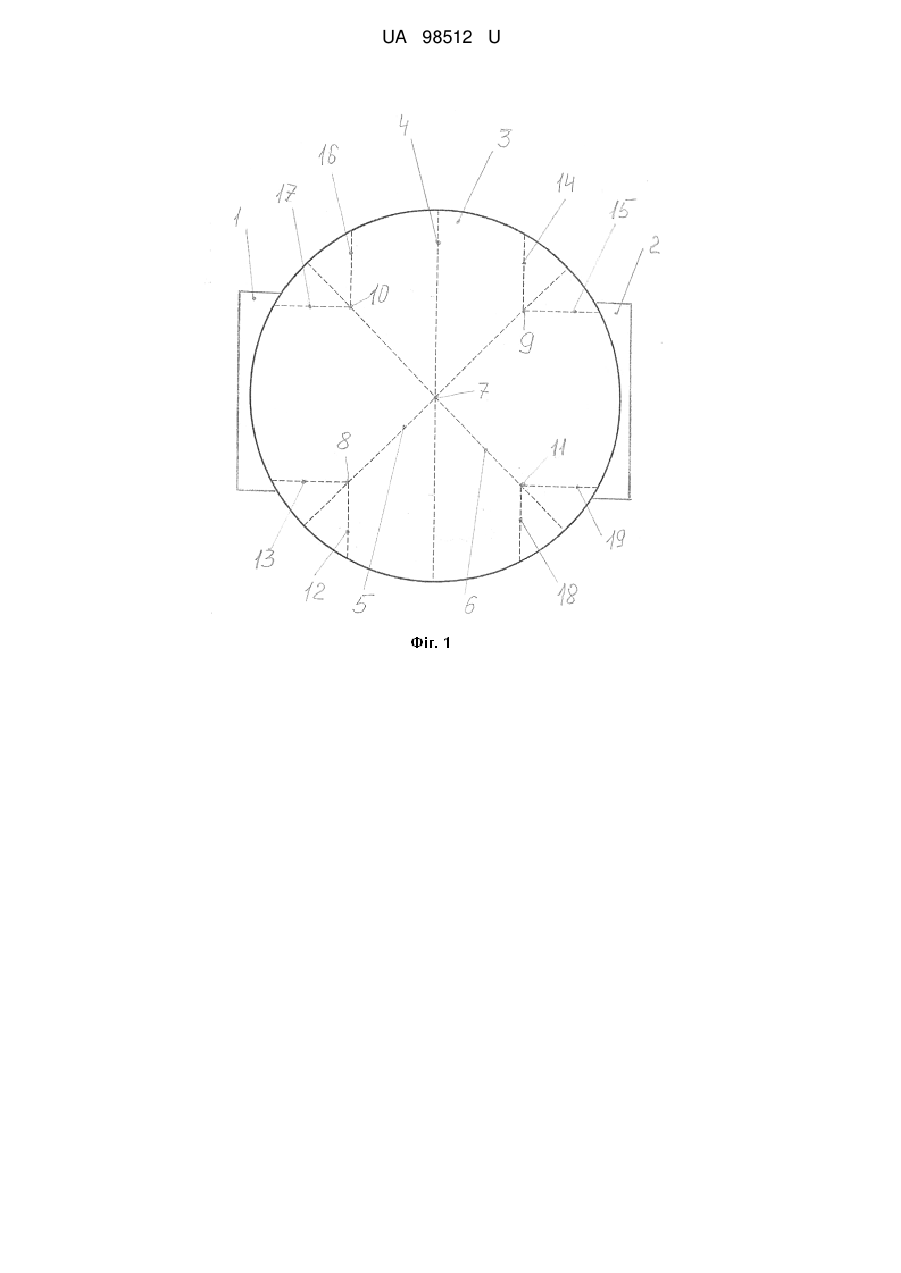

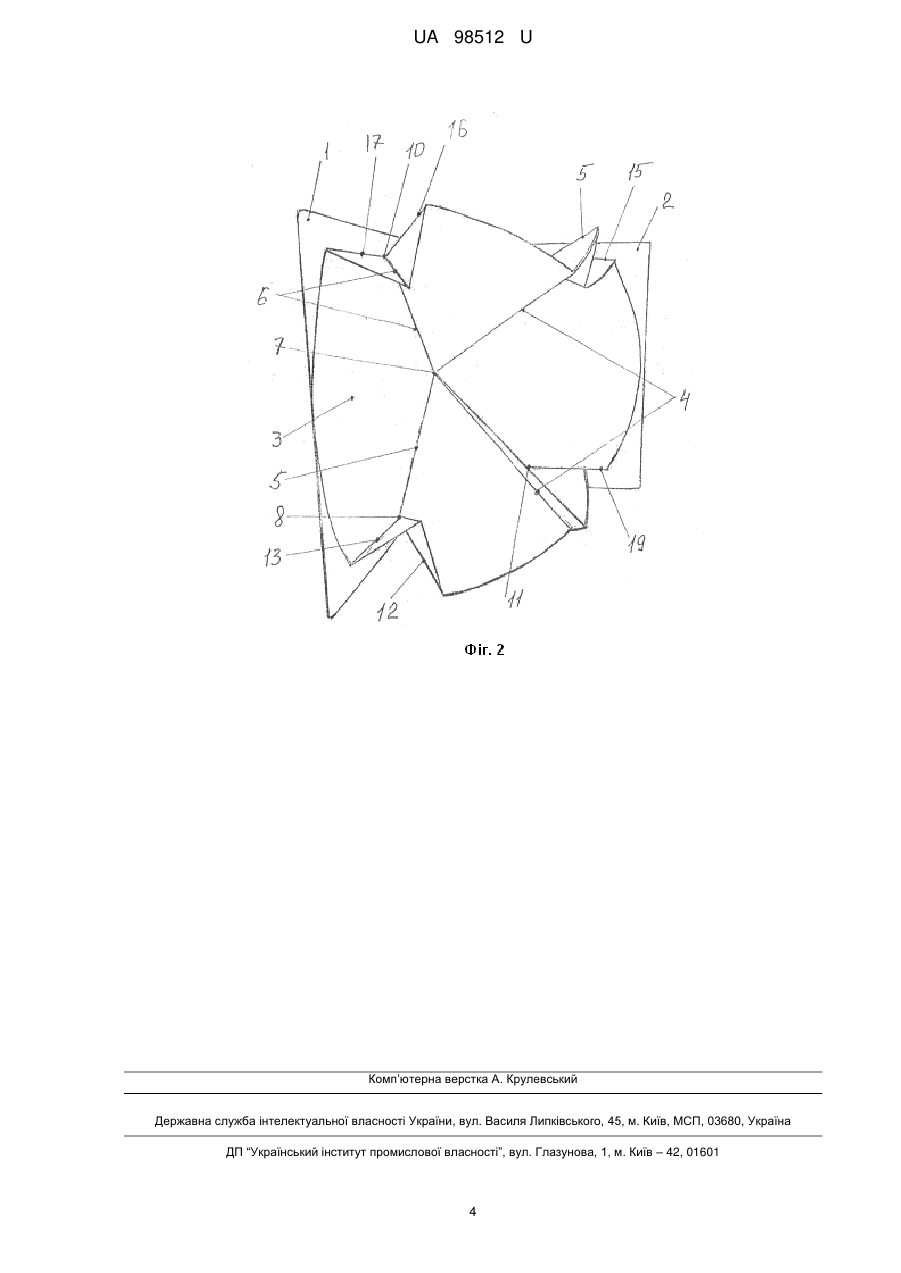

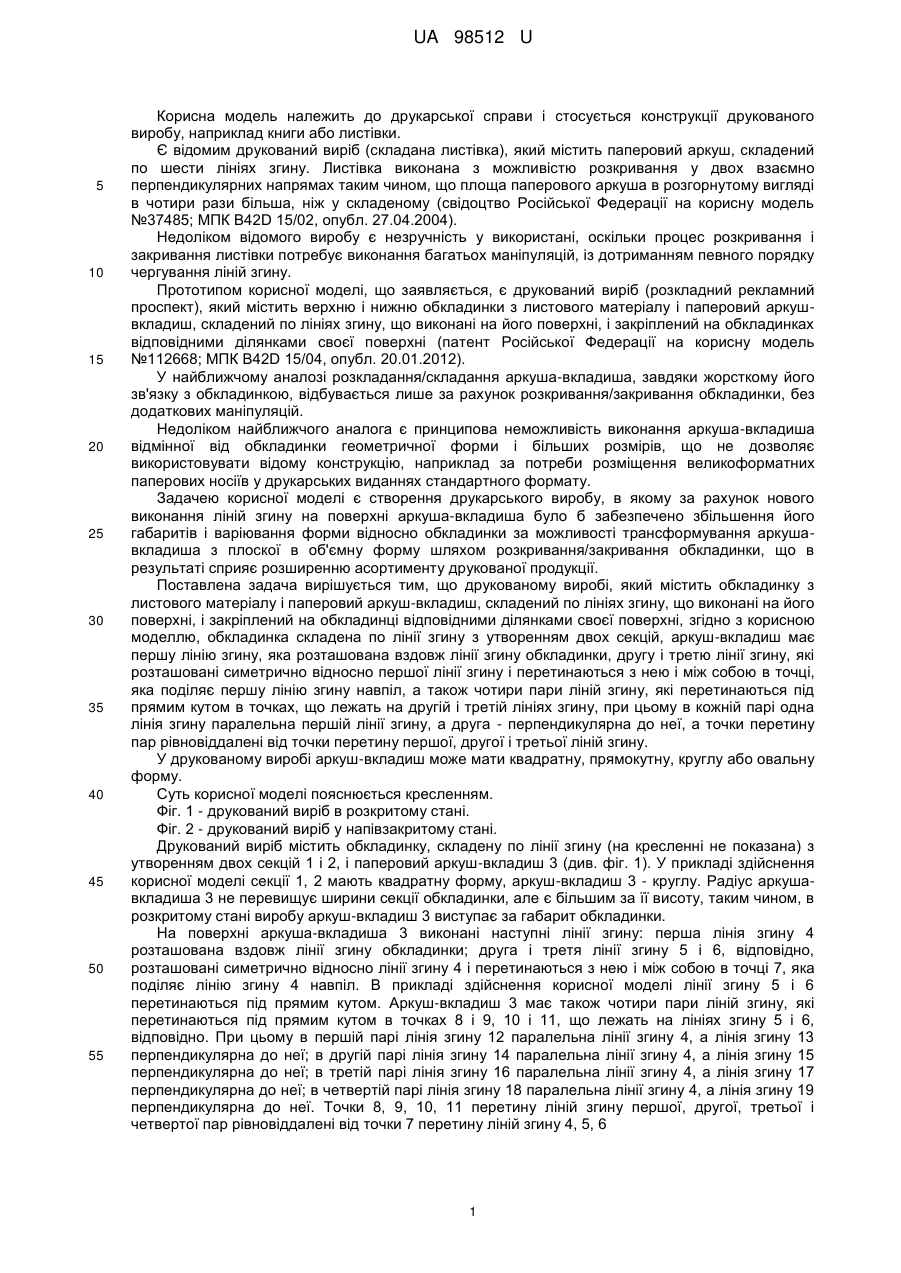

Реферат: UA 98512 U UA 98512 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до друкарської справи і стосується конструкції друкованого виробу, наприклад книги або листівки. Є відомим друкований виріб (складана листівка), який містить паперовий аркуш, складений по шести лініях згину. Листівка виконана з можливістю розкривання у двох взаємно перпендикулярних напрямах таким чином, що площа паперового аркуша в розгорнутому вигляді в чотири рази більша, ніж у складеному (свідоцтво Російської Федерації на корисну модель №37485; МПК B42D 15/02, опубл. 27.04.2004). Недоліком відомого виробу є незручність у використані, оскільки процес розкривання і закривання листівки потребує виконання багатьох маніпуляцій, із дотриманням певного порядку чергування ліній згину. Прототипом корисної моделі, що заявляється, є друкований виріб (розкладний рекламний проспект), який містить верхню і нижню обкладинки з листового матеріалу і паперовий аркушвкладиш, складений по лініях згину, що виконані на його поверхні, і закріплений на обкладинках відповідними ділянками своєї поверхні (патент Російської Федерації на корисну модель №112668; МПК B42D 15/04, опубл. 20.01.2012). У найближчому аналозі розкладання/складання аркуша-вкладиша, завдяки жорсткому його зв'язку з обкладинкою, відбувається лише за рахунок розкривання/закривання обкладинки, без додаткових маніпуляцій. Недоліком найближчого аналога є принципова неможливість виконання аркуша-вкладиша відмінної від обкладинки геометричної форми і більших розмірів, що не дозволяє використовувати відому конструкцію, наприклад за потреби розміщення великоформатних паперових носіїв у друкарських виданнях стандартного формату. Задачею корисної моделі є створення друкарського виробу, в якому за рахунок нового виконання ліній згину на поверхні аркуша-вкладиша було б забезпечено збільшення його габаритів і варіювання форми відносно обкладинки за можливості трансформування аркушавкладиша з плоскої в об'ємну форму шляхом розкривання/закривання обкладинки, що в результаті сприяє розширенню асортименту друкованої продукції. Поставлена задача вирішується тим, що друкованому виробі, який містить обкладинку з листового матеріалу і паперовий аркуш-вкладиш, складений по лініях згину, що виконані на його поверхні, і закріплений на обкладинці відповідними ділянками своєї поверхні, згідно з корисною моделлю, обкладинка складена по лінії згину з утворенням двох секцій, аркуш-вкладиш має першу лінію згину, яка розташована вздовж лінії згину обкладинки, другу і третю лінії згину, які розташовані симетрично відносно першої лінії згину і перетинаються з нею і між собою в точці, яка поділяє першу лінію згину навпіл, а також чотири пари ліній згину, які перетинаються під прямим кутом в точках, що лежать на другій і третій лініях згину, при цьому в кожній парі одна лінія згину паралельна першій лінії згину, а друга - перпендикулярна до неї, а точки перетину пар рівновіддалені від точки перетину першої, другої і третьої ліній згину. У друкованому виробі аркуш-вкладиш може мати квадратну, прямокутну, круглу або овальну форму. Суть корисної моделі пояснюється кресленням. Фіг. 1 - друкований виріб в розкритому стані. Фіг. 2 - друкований виріб у напівзакритому стані. Друкований виріб містить обкладинку, складену по лінії згину (на кресленні не показана) з утворенням двох секцій 1 і 2, і паперовий аркуш-вкладиш 3 (див. фіг. 1). У прикладі здійснення корисної моделі секції 1, 2 мають квадратну форму, аркуш-вкладиш 3 - круглу. Радіус аркушавкладиша 3 не перевищує ширини секції обкладинки, але є більшим за її висоту, таким чином, в розкритому стані виробу аркуш-вкладиш 3 виступає за габарит обкладинки. На поверхні аркуша-вкладиша 3 виконані наступні лінії згину: перша лінія згину 4 розташована вздовж лінії згину обкладинки; друга і третя лінії згину 5 і 6, відповідно, розташовані симетрично відносно лінії згину 4 і перетинаються з нею і між собою в точці 7, яка поділяє лінію згину 4 навпіл. В прикладі здійснення корисної моделі лінії згину 5 і 6 перетинаються під прямим кутом. Аркуш-вкладиш 3 має також чотири пари ліній згину, які перетинаються під прямим кутом в точках 8 і 9, 10 і 11, що лежать на лініях згину 5 і 6, відповідно. При цьому в першій парі лінія згину 12 паралельна лінії згину 4, а лінія згину 13 перпендикулярна до неї; в другій парі лінія згину 14 паралельна лінії згину 4, а лінія згину 15 перпендикулярна до неї; в третій парі лінія згину 16 паралельна лінії згину 4, а лінія згину 17 перпендикулярна до неї; в четвертій парі лінія згину 18 паралельна лінії згину 4, а лінія згину 19 перпендикулярна до неї. Точки 8, 9, 10, 11 перетину ліній згину першої, другої, третьої і четвертої пар рівновіддалені від точки 7 перетину ліній згину 4, 5, 6 1 UA 98512 U 5 10 15 20 25 30 35 40 45 50 Лицева сторона поверхні аркуша-вкладиша 3 слугує носієм інформації, наприклад шрифтової графіки, зображень тощо, а зворотна її сторона - для прикріплення до обкладинки, наприклад за допомогою клею. Аркуш-вкладиш 3 закріплений на секції 1 обкладинки на ділянці, що обмежена відрізками ліній згину 5 і 6 між точками 7-8 і 7-10, відповідно, і лініями згину 13 і 17, і до секції 2 - на ділянці, що обмежена лініями згину 5 і 6 між точками 7-9 і 7-11, відповідно, і лініями згину 15 і 19. Обкладинка і аркуш-вкладиш 3 друкованого виробу виготовляються з поліграфічного картону на стандартному промисловому обладнанні. Для полегшення багаторазового складання/розкладання аркуша-вкладиша 3 в об'ємну конструкцію при користуванні виробом, а також для захисту від розтріскування і деформації матеріалу і стирання верхнього шару фарби, лінії згину піддаються ущільненню - бігуванню або фальцюванню, залежно від щільності матеріалу. Поверхня аркуша-вкладиша 3 по лініях згину ущільнена як по лицевій, та і по зворотній стороні таким чином, щоб при складанні по лініях 5 і 6 його ділянки, закріплені на обкладинці, і суміжні з ними ділянки, обмежені лініями згину 4, 6 (між точками 7 і 10) і 16; лініями згину 4, 5 (між точками 7 і 8) і 12; лініями згину 4, 6 (між точками 7 і 11) і 18; лініями згину 4, 5 (між точками 7 і 9) і 14 стикалися по лицевій стороні; а ділянки, обмежені лініями згину 16 і 17, 12 і 13, 14 і 15, 18 і 19, а також ділянки, прилеглі до лінії згину 4, - по зворотній стороні поверхні аркуша-вкладиша 3. З пропонованим друкованим виробом працюють наступним чином. В розкритому стані виробу обкладинка і аркуш-вкладиш 3 мають плоску форму (див. фіг. 1). При закриванні друкованого виробу секції 1 і 2 обкладинки разом із закріпленими на них ділянками аркуша-вкладиша 3, які обмежені лініями 5 (між точками 7 і 10, 7 і 11), 6 (між точками 7 і 8, 7 і 9), 13, 15, 17, 19, починають рухатися назустріч одна одній (див. фіг. 1 і 2). Внаслідок руху обкладинки симетричні відносно лінії згину 4 ділянки аркуша-вкладиша 3, які обмежені лініями 4, 5 (між точками 7 і 10, 7 і 11), 6 (між точками 7 і 8, 7 і 9), 12, 14, 16, 18, відгинаються відносно лінії 4 назад і стикаються по зворотній стороні аркуша-вкладиша 3. Водночас ділянка, обмежена лініями згину 4, 6 (між точками 7 і 10) і 16, і ділянка, обмежена лініями згину 4, 5 (між точками 7 і 8) і 12, стикаються із закріпленою на секції 1 обкладинки ділянкою аркуша-вкладиша 3 по лицевій його стороні; а ділянка, обмежена лініями згину 4, 6 (між точками 7 і 11) і 18, і ділянка, обмежена лініями згину 4, 5 (між точками 7 і 9) і 14, стикаються із закріпленою на секції 2 обкладинки ділянкою аркуша-вкладиша 3 по лицевій його стороні, в результаті чого аркушвкладиш 3 перегинається у точці 7, розташованій на лінії згину 4, а її відрізки змикаються При цьому симетричні відносно лінії згину 5 ділянки аркуша-вкладиша 3, які обмежені лініями згину 12 і 13, 14 і 15, і симетричні відносно лінії згину 6 ділянки аркуша-вкладиша 3, які обмежені лініями згину 16 і 17, 18 і 19, відгинаються відносно ліній 5 і 6 назад і стикаються по зворотній стороні аркуша-вкладиша 3. У процесі закривання обкладинки аркуш-вкладиш 3 перегинається в точках 8, 9, 10, 11, розташованих на лініях 5 і 6; його ділянки, обмежені лініями 12 і 13, 14 і 15, 16 і 17, 18 і 19, переміщуються з периферії аркуша-вкладиша 3 усередину, внаслідок чого його вертикальний розмір зменшується приблизно на подвоєну довжину лінії згину 12, 14, 16, 18. Таким чином, завдяки застосованій схемі розташування ліній згину, закріпленню певних ділянок зворотної поверхні аркуша-вкладиша 3 на секціях обкладинки, а також ущільненню ліній згину 5 і 6 частково по лицевій стороні аркуша-вкладиша 3 і частково - по зворотній, після закривання обкладинки ділянки аркуша-вкладиша 3, симетричні відносно ліній згину 4, 5, 6, накладаються одна на одну і компактно розміщуються між секціями обкладинки, не виступаючи за її габарити. Перетворення форми аркуша-вкладиша 3 з об'ємної в плоску відбувається безпосередньо шляхом розкривання обкладинки. Перевагами пропонованої корисної моделі є те, що в друкованому виробі складання і розкладання аркуша-вкладиша 3 відбувається одним рухом, легко і без додаткових маніпуляцій, по чітко прокладених лініях згину. Окрім того, забезпечено можливість варіювання форми аркуша-вкладиша 3 і збільшення його розмірів відносно обкладинки, завдяки чому пропонована конструкція може бути використана у складі книги стандартного формату, у вигляді, наприклад, карти або схеми, розміщеної на форзаці або між аркушами книжкового блока. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 1. Друкований виріб, що містить обкладинку з листового матеріалу і паперовий аркуш-вкладиш, складений по лініях згину, що виконані на його поверхні, і закріплений на обкладинці відповідними ділянками своєї поверхні, який відрізняється тим, що обкладинка складена по лінії згину з утворенням двох секцій, аркуш-вкладиш має першу лінію згину, яка розташована 2 UA 98512 U 5 вздовж лінії згину обкладинки, другу і третю лінії згину, які розташовані симетрично відносно першої лінії згину і перетинаються з нею і між собою в точці, яка поділяє першу лінію згину навпіл, а також чотири пари ліній згину, які перетинаються під прямим кутом в точках, що лежать на другій і третій лініях згину, при цьому в кожній парі одна лінія згину паралельна першій лінії згину, а друга - перпендикулярна до неї, а точки перетину пар рівновіддалені від точки перетину першої, другої і третьої ліній згину. 2. Друкований виріб за п. 1, який відрізняється тим, що аркуш-вкладиш має квадратну, прямокутну, круглу або овальну форму. 3 UA 98512 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
