Електрична бритва з ріжучим блоком овальної форми

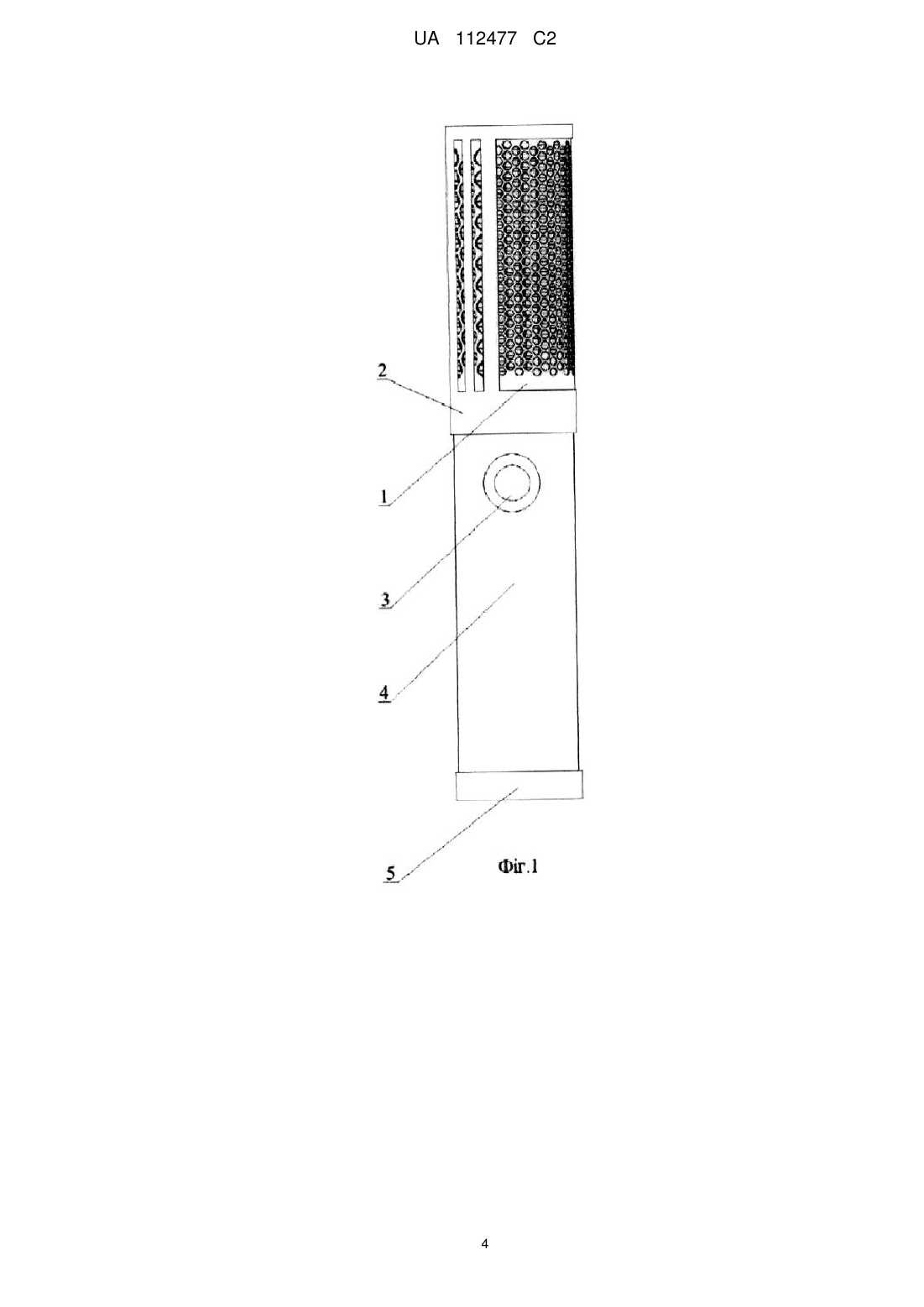

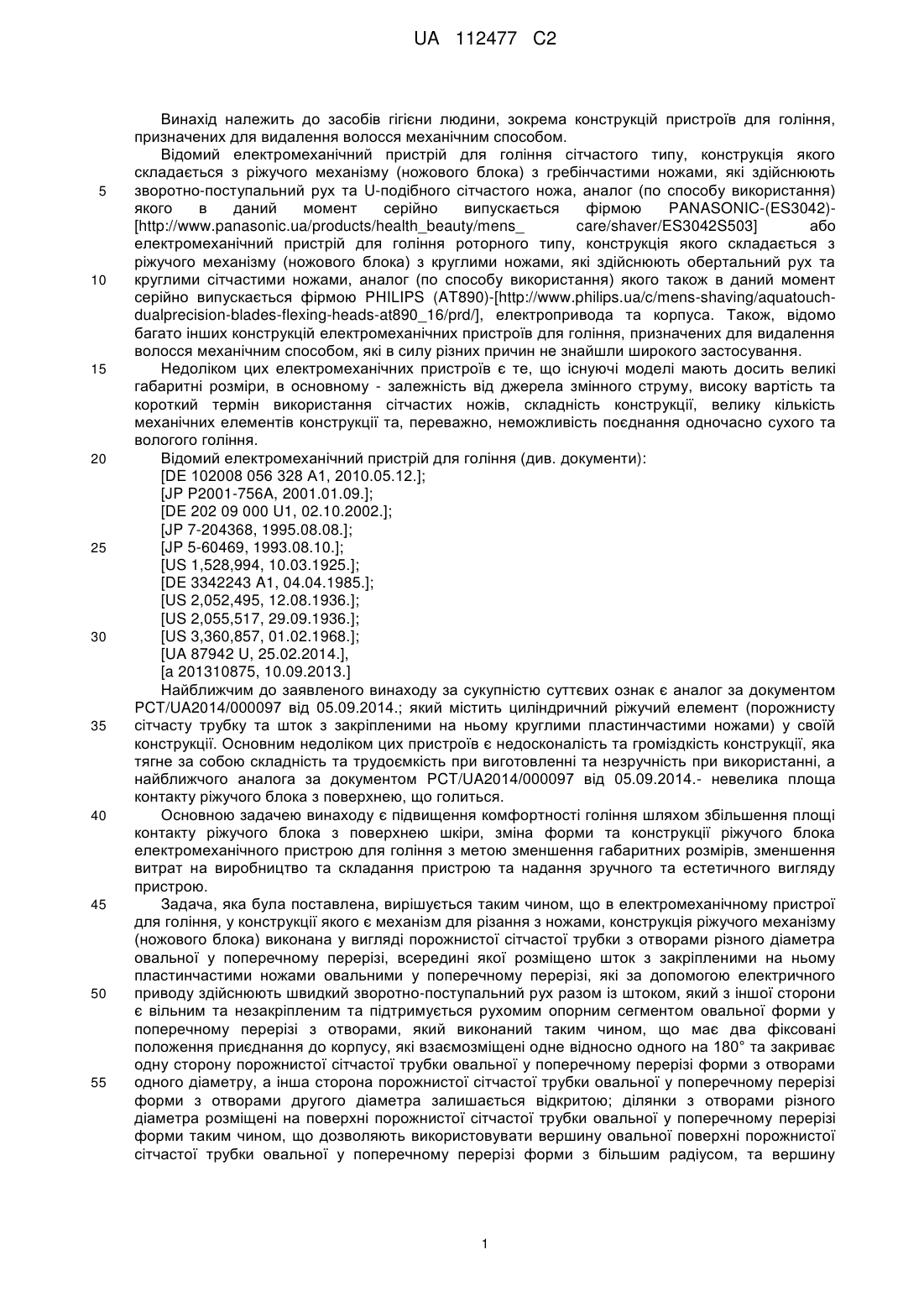

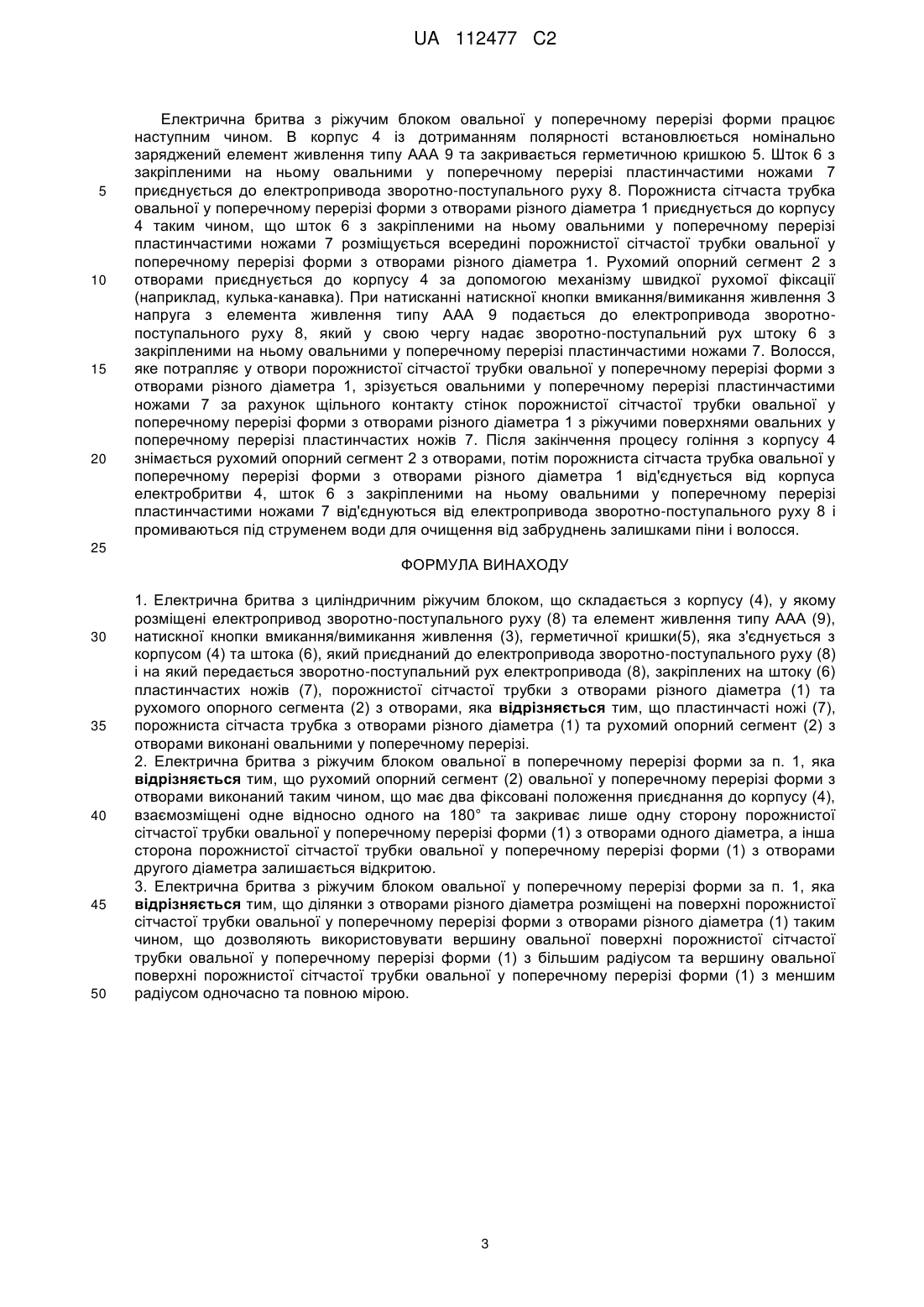

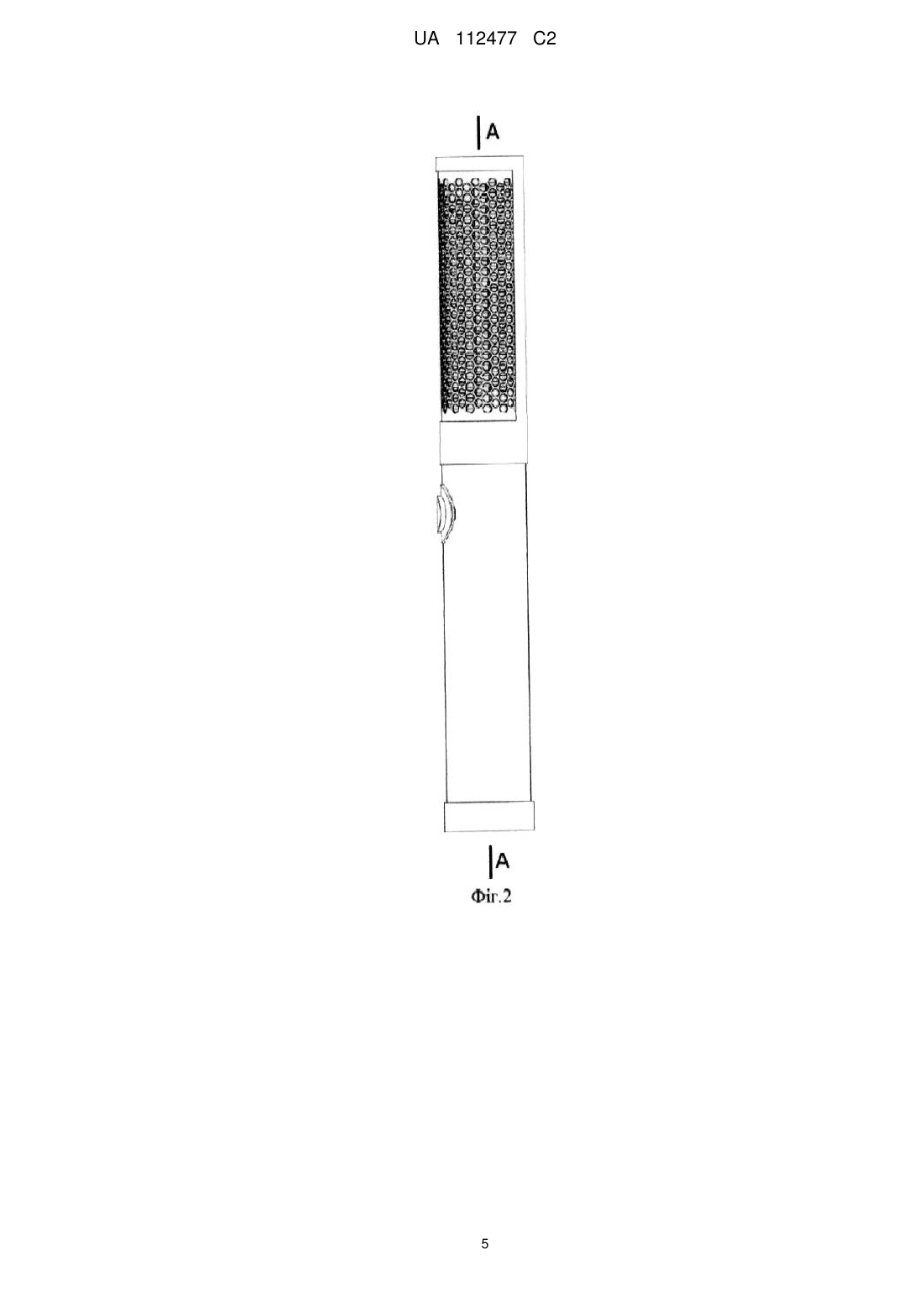

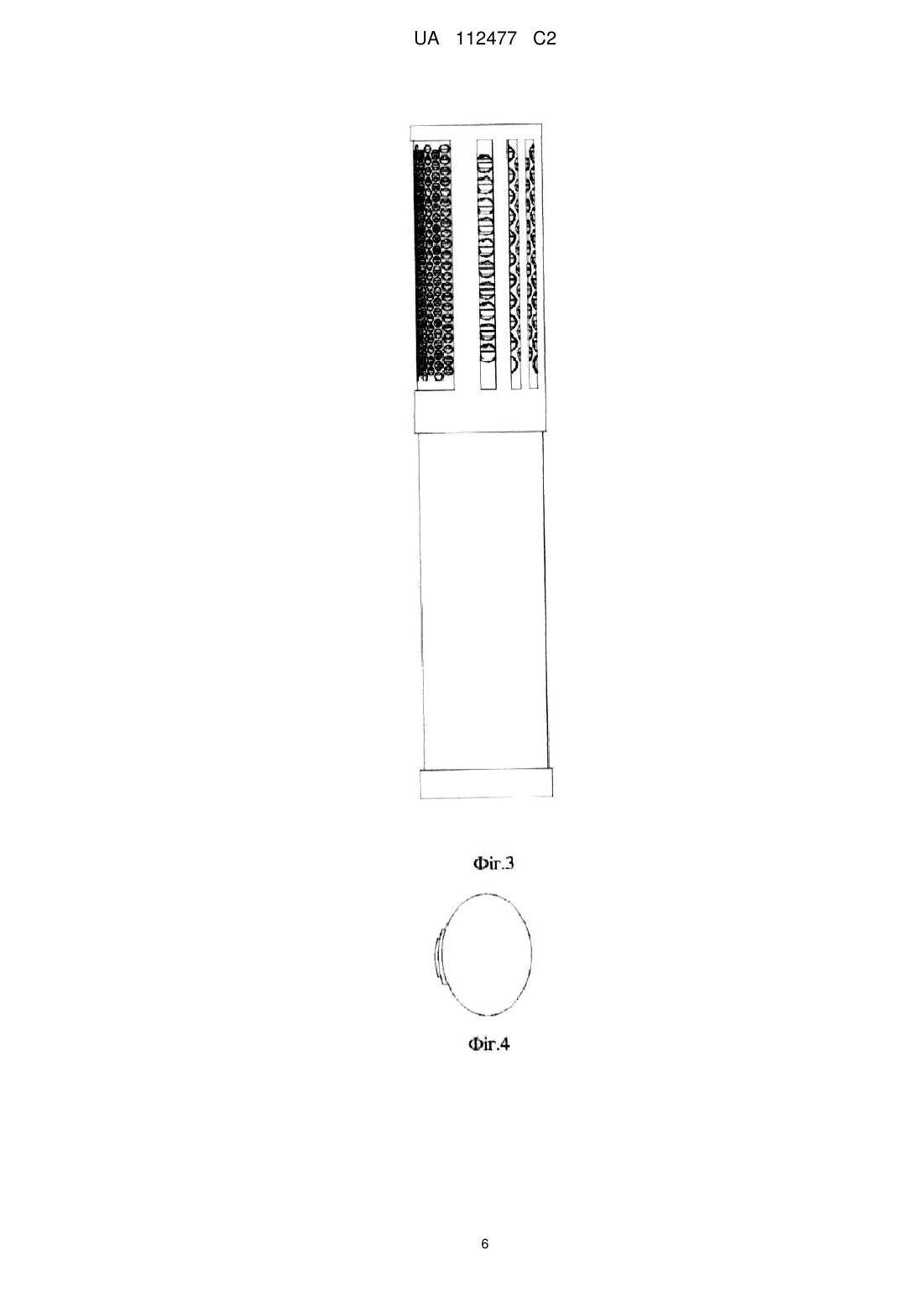

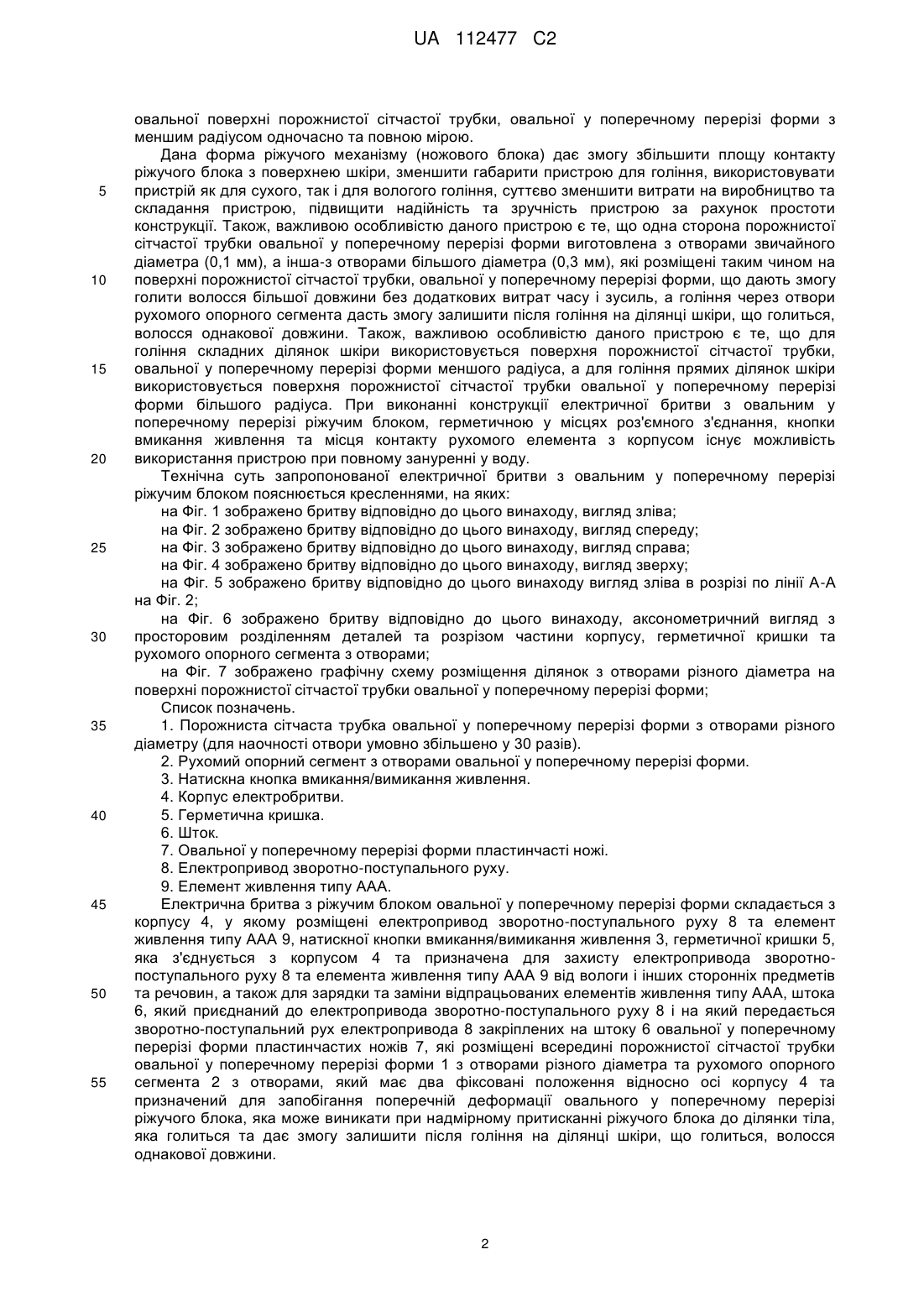

Реферат: Електрична бритва з циліндричним ріжучим блоком, що складається з корпусу (4), у якому розміщені електропривод зворотно-поступального руху (8) та елемент живлення типу ААА (9), натискної кнопки вмикання/вимикання живлення (3), герметичної кришки (5), яка з'єднується з корпусом (4) та штока (6), який приєднаний до електропривода зворотно-поступального руху (8) і на який передається зворотно-поступальний рух електропривода (8), закріплених на штоку (6) пластинчастих ножів (7), порожнистої сітчастої трубки з отворами різного діаметра (1) та рухомого опорного сегмента (2) з отворами. Для збільшення площі контакту ріжучого блока з поверхнею шкіри, а також зменшення габаритів пристрою для гоління пластинчасті ножі (7), порожниста сітчаста трубка з отворами різного діаметра (1) та рухомий опорний сегмент (2) з отворами виконані овальними у поперечному перерізі. UA 112477 C2 (12) UA 112477 C2 UA 112477 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до засобів гігієни людини, зокрема конструкцій пристроїв для гоління, призначених для видалення волосся механічним способом. Відомий електромеханічний пристрій для гоління сітчастого типу, конструкція якого складається з ріжучого механізму (ножового блока) з гребінчастими ножами, які здійснюють зворотно-поступальний рух та U-подібного сітчастого ножа, аналог (по способу використання) якого в даний момент серійно випускається фірмою PANASONIC-(ES3042)[http://www.panasonic.ua/products/health_beauty/mens_ care/shaver/ES3042S503] або електромеханічний пристрій для гоління роторного типу, конструкція якого складається з ріжучого механізму (ножового блока) з круглими ножами, які здійснюють обертальний рух та круглими сітчастими ножами, аналог (по способу використання) якого також в даний момент серійно випускається фірмою PHILIPS (AT890)-[http://www.philips.ua/c/mens-shaving/aquatouchdualprecision-blades-flexing-heads-at890_16/prd/], електропривода та корпуса. Також, відомо багато інших конструкцій електромеханічних пристроїв для гоління, призначених для видалення волосся механічним способом, які в силу різних причин не знайшли широкого застосування. Недоліком цих електромеханічних пристроїв є те, що існуючі моделі мають досить великі габаритні розміри, в основному - залежність від джерела змінного струму, високу вартість та короткий термін використання сітчастих ножів, складність конструкції, велику кількість механічних елементів конструкції та, переважно, неможливість поєднання одночасно сухого та вологого гоління. Відомий електромеханічний пристрій для гоління (див. документи): [DE 102008 056 328 А1, 2010.05.12.]; [JP P2001-756A, 2001.01.09.]; [DE 202 09 000 U1, 02.10.2002.]; [JP 7-204368, 1995.08.08.]; [JP 5-60469, 1993.08.10.]; [US 1,528,994, 10.03.1925.]; [DE 3342243 A1, 04.04.1985.]; [US 2,052,495, 12.08.1936.]; [US 2,055,517, 29.09.1936.]; [US 3,360,857, 01.02.1968.]; [UA 87942 U, 25.02.2014.], [a 201310875, 10.09.2013.] Найближчим до заявленого винаходу за сукупністю суттєвих ознак є аналог за документом PCT/UA2014/000097 від 05.09.2014.; який містить циліндричний ріжучий елемент (порожнисту сітчасту трубку та шток з закріпленими на ньому круглими пластинчастими ножами) у своїй конструкції. Основним недоліком цих пристроїв є недосконалість та громіздкість конструкції, яка тягне за собою складність та трудоємкість при виготовленні та незручність при використанні, а найближчого аналога за документом PCT/UA2014/000097 від 05.09.2014.- невелика площа контакту ріжучого блока з поверхнею, що голиться. Основною задачею винаходу є підвищення комфортності гоління шляхом збільшення площі контакту ріжучого блока з поверхнею шкіри, зміна форми та конструкції ріжучого блока електромеханічного пристрою для гоління з метою зменшення габаритних розмірів, зменшення витрат на виробництво та складання пристрою та надання зручного та естетичного вигляду пристрою. Задача, яка була поставлена, вирішується таким чином, що в електромеханічному пристрої для гоління, у конструкції якого є механізм для різання з ножами, конструкція ріжучого механізму (ножового блока) виконана у вигляді порожнистої сітчастої трубки з отворами різного діаметра овальної у поперечному перерізі, всередині якої розміщено шток з закріпленими на ньому пластинчастими ножами овальними у поперечному перерізі, які за допомогою електричного приводу здійснюють швидкий зворотно-поступальний рух разом із штоком, який з іншої сторони є вільним та незакріпленим та підтримується рухомим опорним сегментом овальної форми у поперечному перерізі з отворами, який виконаний таким чином, що має два фіксовані положення приєднання до корпусу, які взаємозміщені одне відносно одного на 180° та закриває одну сторону порожнистої сітчастої трубки овальної у поперечному перерізі форми з отворами одного діаметру, а інша сторона порожнистої сітчастої трубки овальної у поперечному перерізі форми з отворами другого діаметра залишається відкритою; ділянки з отворами різного діаметра розміщені на поверхні порожнистої сітчастої трубки овальної у поперечному перерізі форми таким чином, що дозволяють використовувати вершину овальної поверхні порожнистої сітчастої трубки овальної у поперечному перерізі форми з більшим радіусом, та вершину 1 UA 112477 C2 5 10 15 20 25 30 35 40 45 50 55 овальної поверхні порожнистої сітчастої трубки, овальної у поперечному перерізі форми з меншим радіусом одночасно та повною мірою. Дана форма ріжучого механізму (ножового блока) дає змогу збільшити площу контакту ріжучого блока з поверхнею шкіри, зменшити габарити пристрою для гоління, використовувати пристрій як для сухого, так і для вологого гоління, суттєво зменшити витрати на виробництво та складання пристрою, підвищити надійність та зручність пристрою за рахунок простоти конструкції. Також, важливою особливістю даного пристрою є те, що одна сторона порожнистої сітчастої трубки овальної у поперечному перерізі форми виготовлена з отворами звичайного діаметра (0,1 мм), а інша-з отворами більшого діаметра (0,3 мм), які розміщені таким чином на поверхні порожнистої сітчастої трубки, овальної у поперечному перерізі форми, що дають змогу голити волосся більшої довжини без додаткових витрат часу і зусиль, а гоління через отвори рухомого опорного сегмента дасть змогу залишити після гоління на ділянці шкіри, що голиться, волосся однакової довжини. Також, важливою особливістю даного пристрою є те, що для гоління складних ділянок шкіри використовується поверхня порожнистої сітчастої трубки, овальної у поперечному перерізі форми меншого радіуса, а для гоління прямих ділянок шкіри використовується поверхня порожнистої сітчастої трубки овальної у поперечному перерізі форми більшого радіуса. При виконанні конструкції електричної бритви з овальним у поперечному перерізі ріжучим блоком, герметичною у місцях роз'ємного з'єднання, кнопки вмикання живлення та місця контакту рухомого елемента з корпусом існує можливість використання пристрою при повному зануренні у воду. Технічна суть запропонованої електричної бритви з овальним у поперечному перерізі ріжучим блоком пояснюється кресленнями, на яких: на Фіг. 1 зображено бритву відповідно до цього винаходу, вигляд зліва; на Фіг. 2 зображено бритву відповідно до цього винаходу, вигляд спереду; на Фіг. 3 зображено бритву відповідно до цього винаходу, вигляд справа; на Фіг. 4 зображено бритву відповідно до цього винаходу, вигляд зверху; на Фіг. 5 зображено бритву відповідно до цього винаходу вигляд зліва в розрізі по лінії А-А на Фіг. 2; на Фіг. 6 зображено бритву відповідно до цього винаходу, аксонометричний вигляд з просторовим розділенням деталей та розрізом частини корпусу, герметичної кришки та рухомого опорного сегмента з отворами; на Фіг. 7 зображено графічну схему розміщення ділянок з отворами різного діаметра на поверхні порожнистої сітчастої трубки овальної у поперечному перерізі форми; Список позначень. 1. Порожниста сітчаста трубка овальної у поперечному перерізі форми з отворами різного діаметру (для наочності отвори умовно збільшено у 30 разів). 2. Рухомий опорний сегмент з отворами овальної у поперечному перерізі форми. 3. Натискна кнопка вмикання/вимикання живлення. 4. Корпус електробритви. 5. Герметична кришка. 6. Шток. 7. Овальної у поперечному перерізі форми пластинчасті ножі. 8. Електропривод зворотно-поступального руху. 9. Елемент живлення типу ААА. Електрична бритва з ріжучим блоком овальної у поперечному перерізі форми складається з корпусу 4, у якому розміщені електропривод зворотно-поступального руху 8 та елемент живлення типу ААА 9, натискної кнопки вмикання/вимикання живлення 3, герметичної кришки 5, яка з'єднується з корпусом 4 та призначена для захисту електропривода зворотнопоступального руху 8 та елемента живлення типу ААА 9 від вологи і інших сторонніх предметів та речовин, а також для зарядки та заміни відпрацьованих елементів живлення типу ААА, штока 6, який приєднаний до електропривода зворотно-поступального руху 8 і на який передається зворотно-поступальний рух електропривода 8 закріплених на штоку 6 овальної у поперечному перерізі форми пластинчастих ножів 7, які розміщені всередині порожнистої сітчастої трубки овальної у поперечному перерізі форми 1 з отворами різного діаметра та рухомого опорного сегмента 2 з отворами, який має два фіксовані положення відносно осі корпусу 4 та призначений для запобігання поперечній деформації овального у поперечному перерізі ріжучого блока, яка може виникати при надмірному притисканні ріжучого блока до ділянки тіла, яка голиться та дає змогу залишити після гоління на ділянці шкіри, що голиться, волосся однакової довжини. 2 UA 112477 C2 5 10 15 20 Електрична бритва з ріжучим блоком овальної у поперечному перерізі форми працює наступним чином. В корпус 4 із дотриманням полярності встановлюється номінально заряджений елемент живлення типу ААА 9 та закривається герметичною кришкою 5. Шток 6 з закріпленими на ньому овальними у поперечному перерізі пластинчастими ножами 7 приєднується до електропривода зворотно-поступального руху 8. Порожниста сітчаста трубка овальної у поперечному перерізі форми з отворами різного діаметра 1 приєднується до корпусу 4 таким чином, що шток 6 з закріпленими на ньому овальними у поперечному перерізі пластинчастими ножами 7 розміщується всередині порожнистої сітчастої трубки овальної у поперечному перерізі форми з отворами різного діаметра 1. Рухомий опорний сегмент 2 з отворами приєднується до корпусу 4 за допомогою механізму швидкої рухомої фіксації (наприклад, кулька-канавка). При натисканні натискної кнопки вмикання/вимикання живлення 3 напруга з елемента живлення типу ААА 9 подається до електропривода зворотнопоступального руху 8, який у свою чергу надає зворотно-поступальний рух штоку 6 з закріпленими на ньому овальними у поперечному перерізі пластинчастими ножами 7. Волосся, яке потрапляє у отвори порожнистої сітчастої трубки овальної у поперечному перерізі форми з отворами різного діаметра 1, зрізується овальними у поперечному перерізі пластинчастими ножами 7 за рахунок щільного контакту стінок порожнистої сітчастої трубки овальної у поперечному перерізі форми з отворами різного діаметра 1 з ріжучими поверхнями овальних у поперечному перерізі пластинчастих ножів 7. Після закінчення процесу гоління з корпусу 4 знімається рухомий опорний сегмент 2 з отворами, потім порожниста сітчаста трубка овальної у поперечному перерізі форми з отворами різного діаметра 1 від'єднується від корпуса електробритви 4, шток 6 з закріпленими на ньому овальними у поперечному перерізі пластинчастими ножами 7 від'єднуються від електропривода зворотно-поступального руху 8 і промиваються під струменем води для очищення від забруднень залишками піни і волосся. 25 ФОРМУЛА ВИНАХОДУ 30 35 40 45 50 1. Електрична бритва з циліндричним ріжучим блоком, що складається з корпусу (4), у якому розміщені електропривод зворотно-поступального руху (8) та елемент живлення типу ААА (9), натискної кнопки вмикання/вимикання живлення (3), герметичної кришки(5), яка з'єднується з корпусом (4) та штока (6), який приєднаний до електропривода зворотно-поступального руху (8) і на який передається зворотно-поступальний рух електропривода (8), закріплених на штоку (6) пластинчастих ножів (7), порожнистої сітчастої трубки з отворами різного діаметра (1) та рухомого опорного сегмента (2) з отворами, яка відрізняється тим, що пластинчасті ножі (7), порожниста сітчаста трубка з отворами різного діаметра (1) та рухомий опорний сегмент (2) з отворами виконані овальними у поперечному перерізі. 2. Електрична бритва з ріжучим блоком овальної в поперечному перерізі форми за п. 1, яка відрізняється тим, що рухомий опорний сегмент (2) овальної у поперечному перерізі форми з отворами виконаний таким чином, що має два фіксовані положення приєднання до корпусу (4), взаємозміщені одне відносно одного на 180° та закриває лише одну сторону порожнистої сітчастої трубки овальної у поперечному перерізі форми (1) з отворами одного діаметра, а інша сторона порожнистої сітчастої трубки овальної у поперечному перерізі форми (1) з отворами другого діаметра залишається відкритою. 3. Електрична бритва з ріжучим блоком овальної у поперечному перерізі форми за п. 1, яка відрізняється тим, що ділянки з отворами різного діаметра розміщені на поверхні порожнистої сітчастої трубки овальної у поперечному перерізі форми з отворами різного діаметра (1) таким чином, що дозволяють використовувати вершину овальної поверхні порожнистої сітчастої трубки овальної у поперечному перерізі форми (1) з більшим радіусом та вершину овальної поверхні порожнистої сітчастої трубки овальної у поперечному перерізі форми (1) з меншим радіусом одночасно та повною мірою. 3 UA 112477 C2 4 UA 112477 C2 5 UA 112477 C2 6 UA 112477 C2 7 UA 112477 C2 8 UA 112477 C2 Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
