Система і спосіб електропостачання до світлодіодних світильників на технологічному обладнанні в пташниках

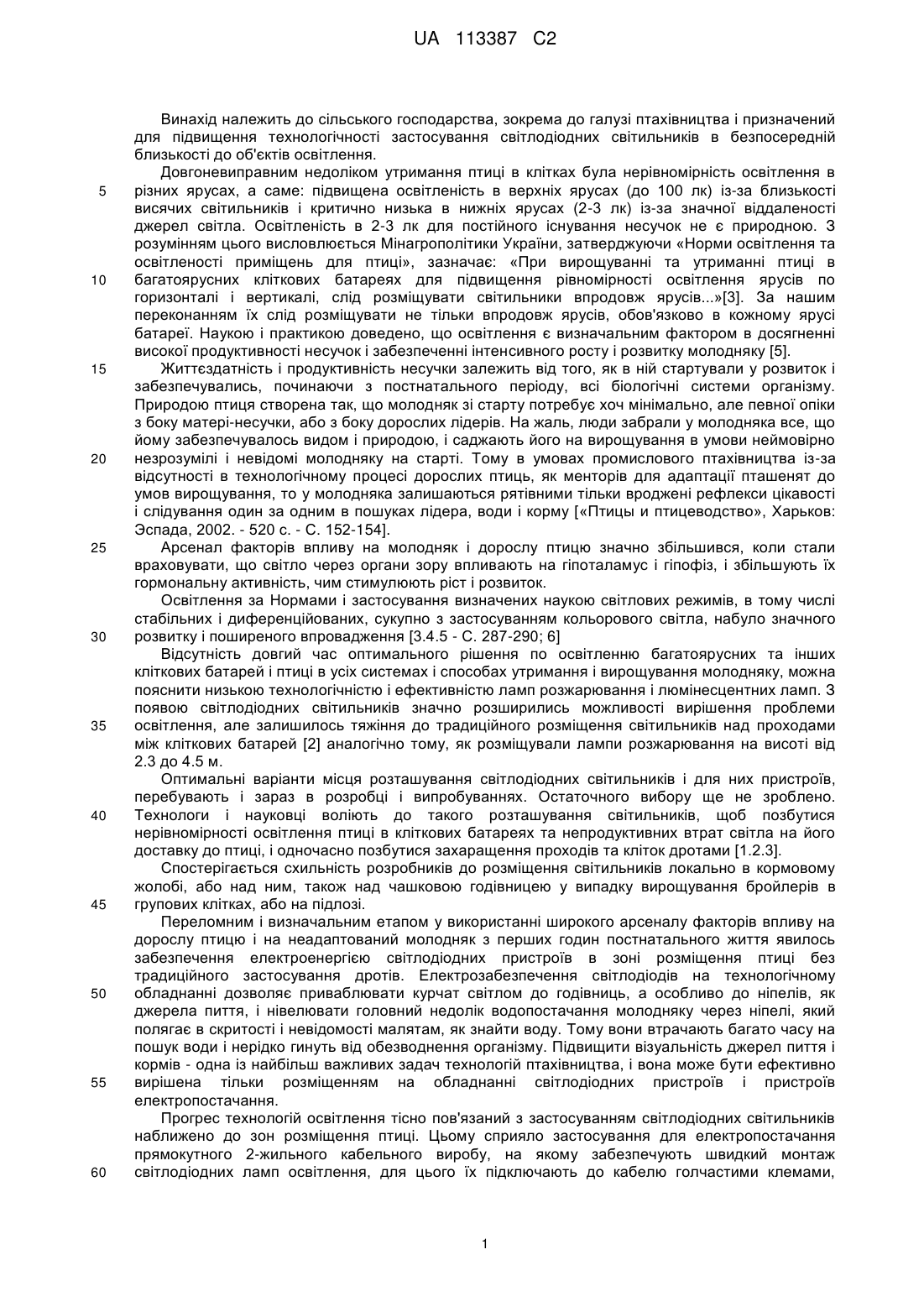

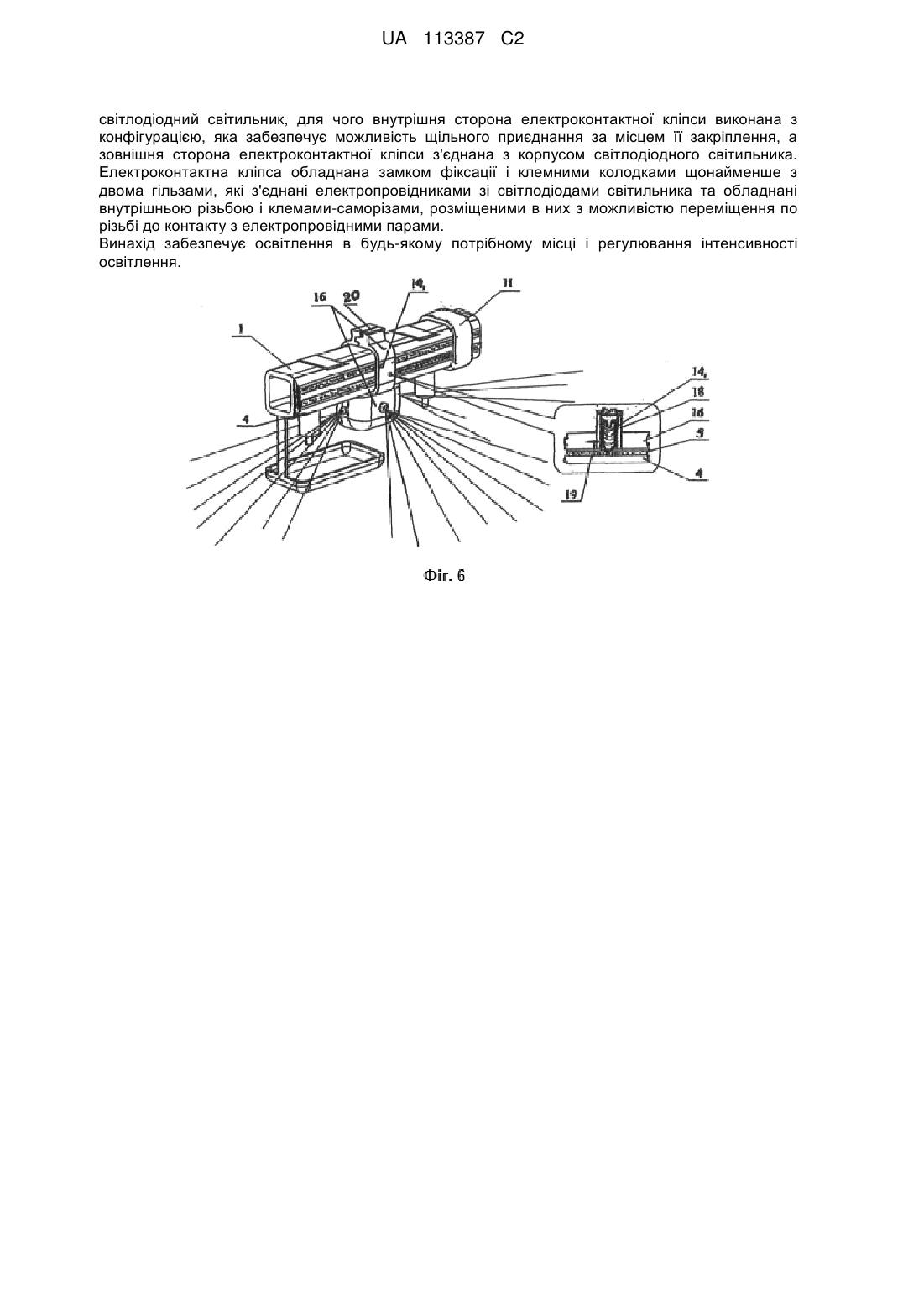

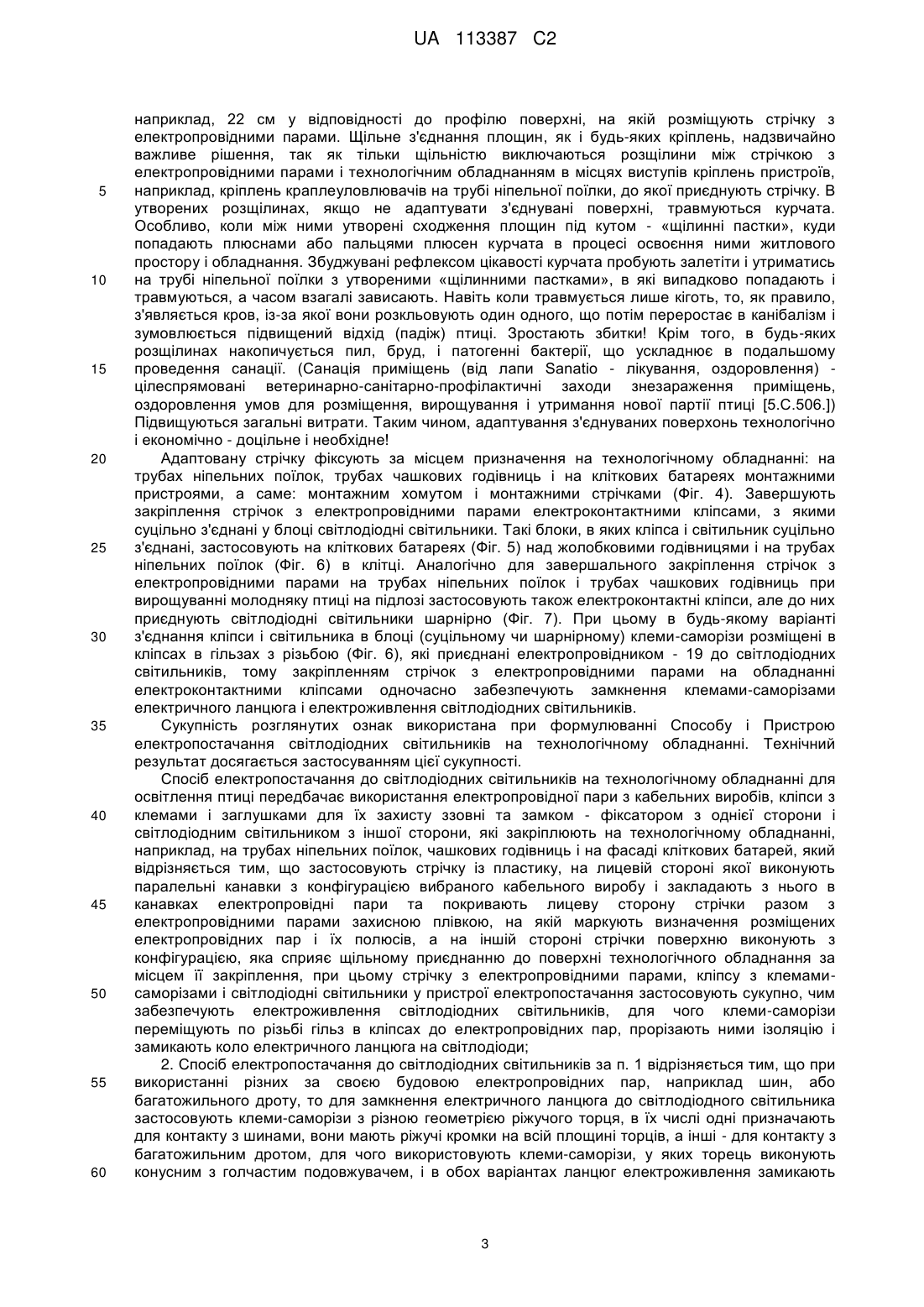

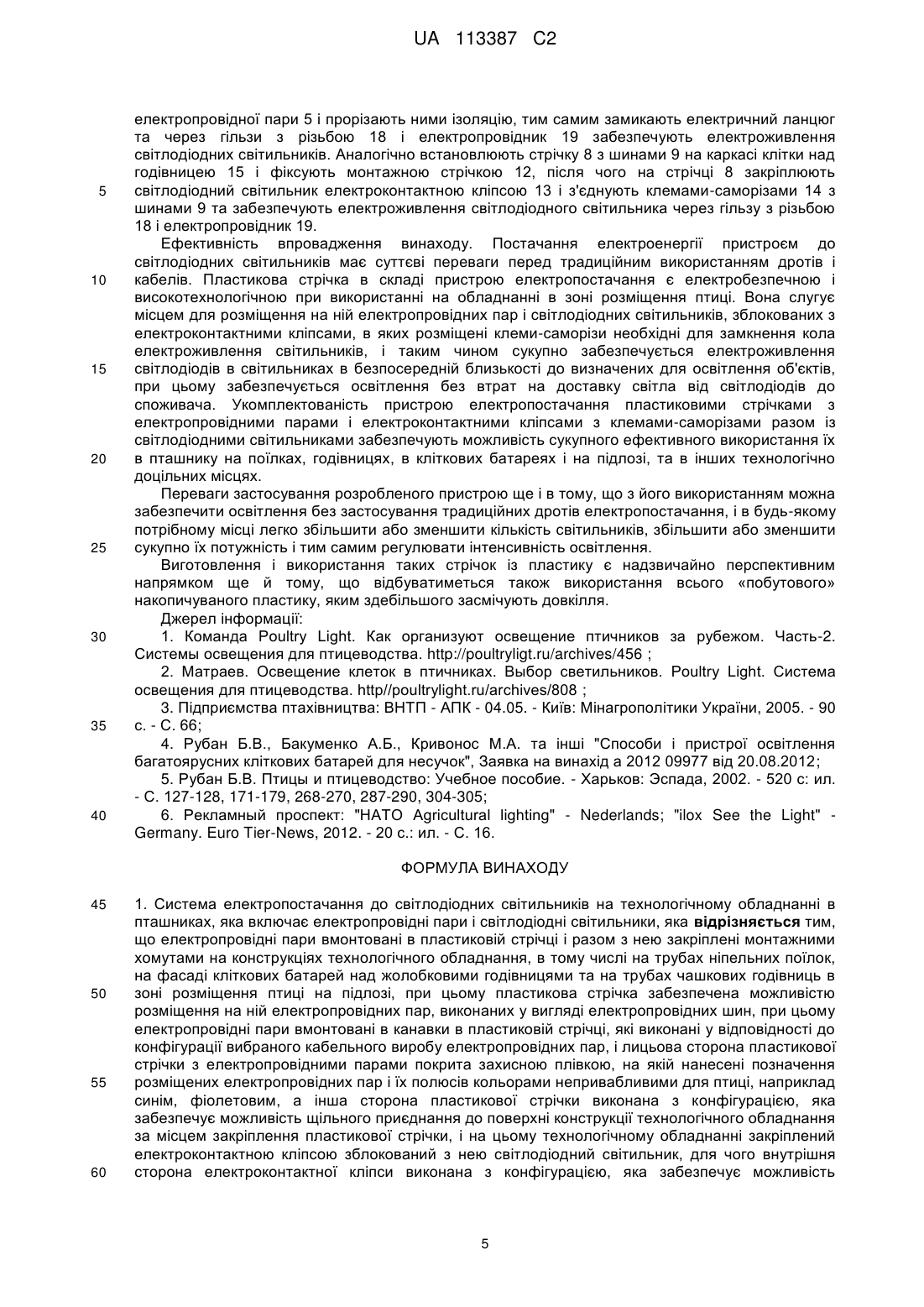

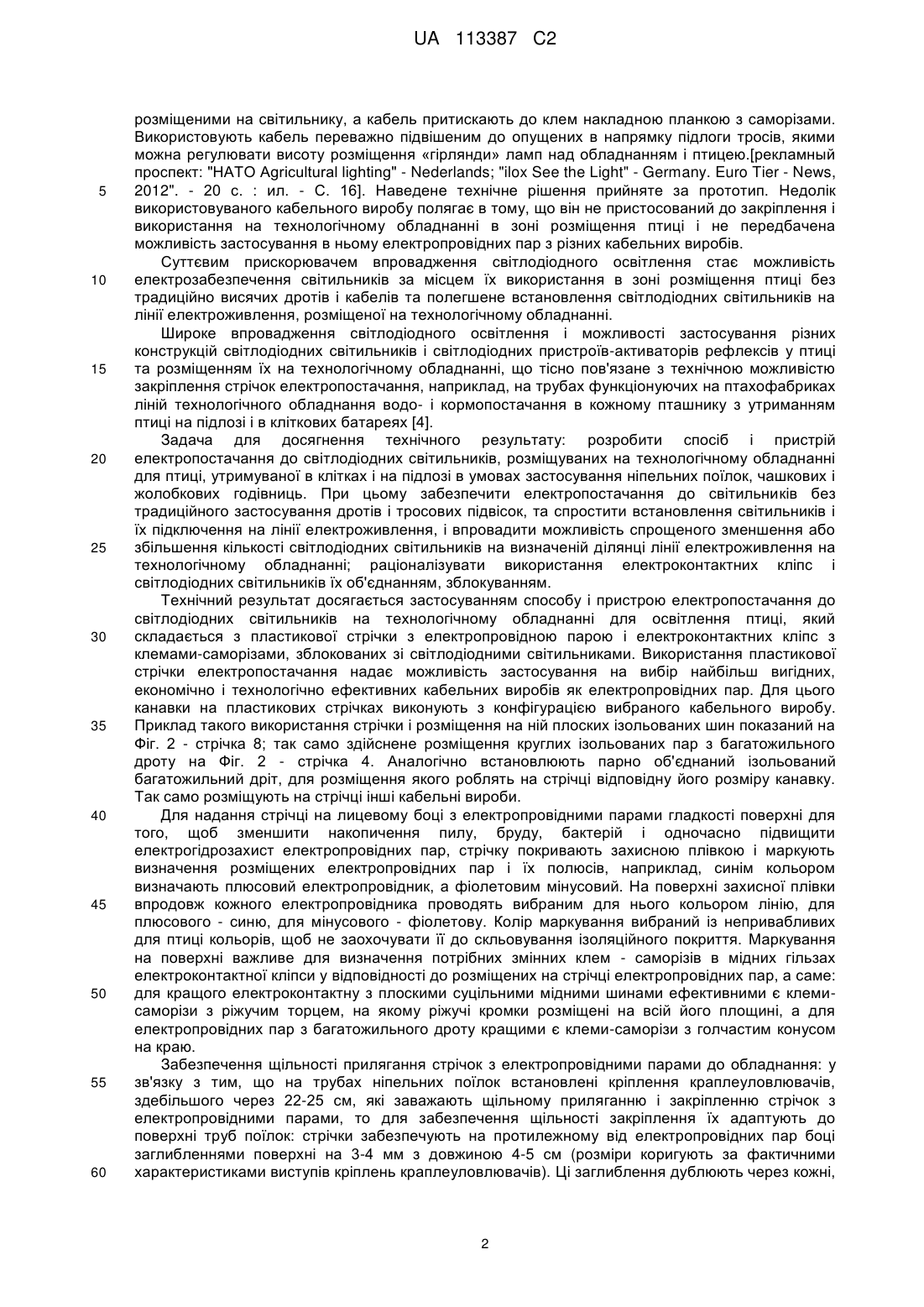

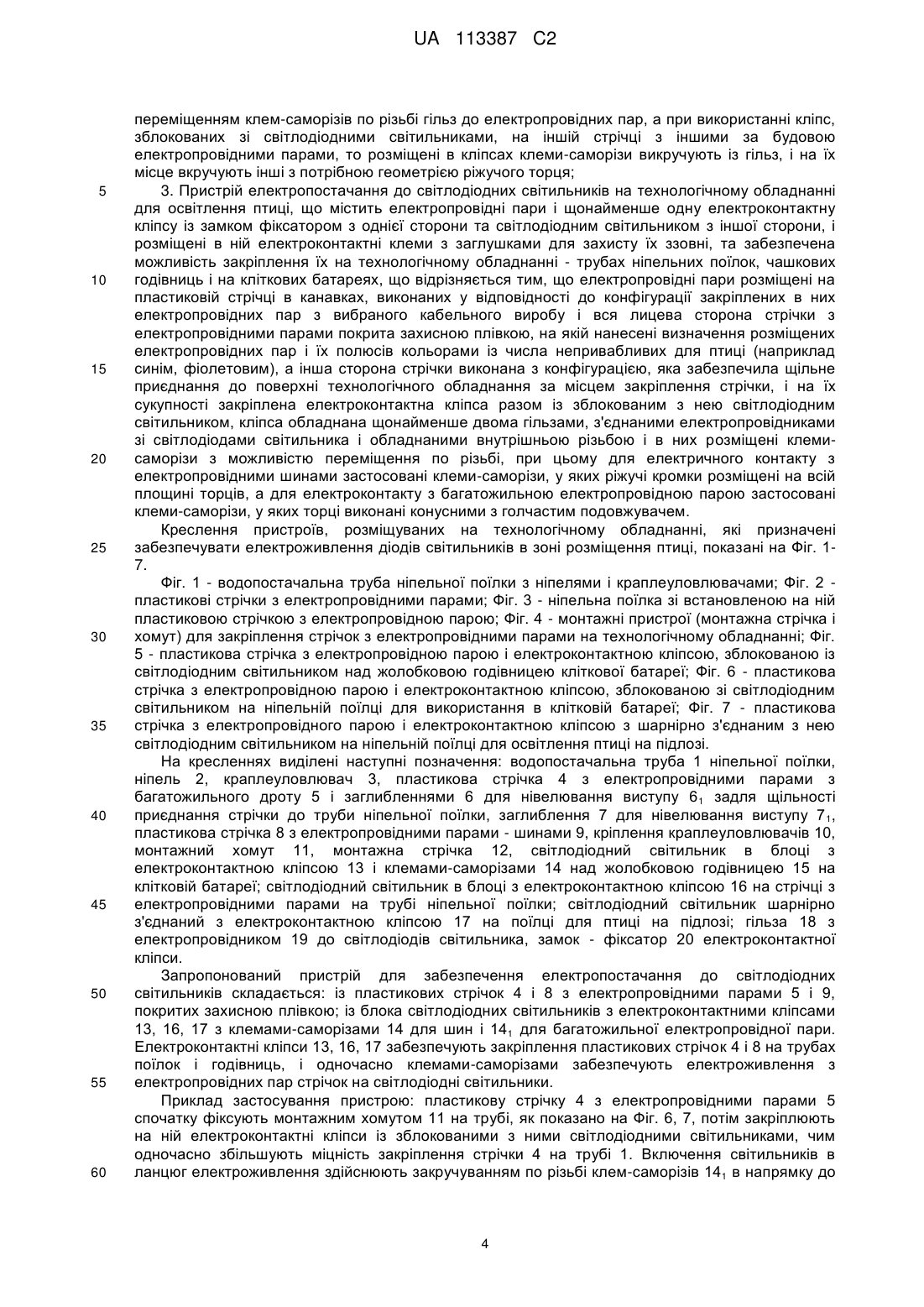

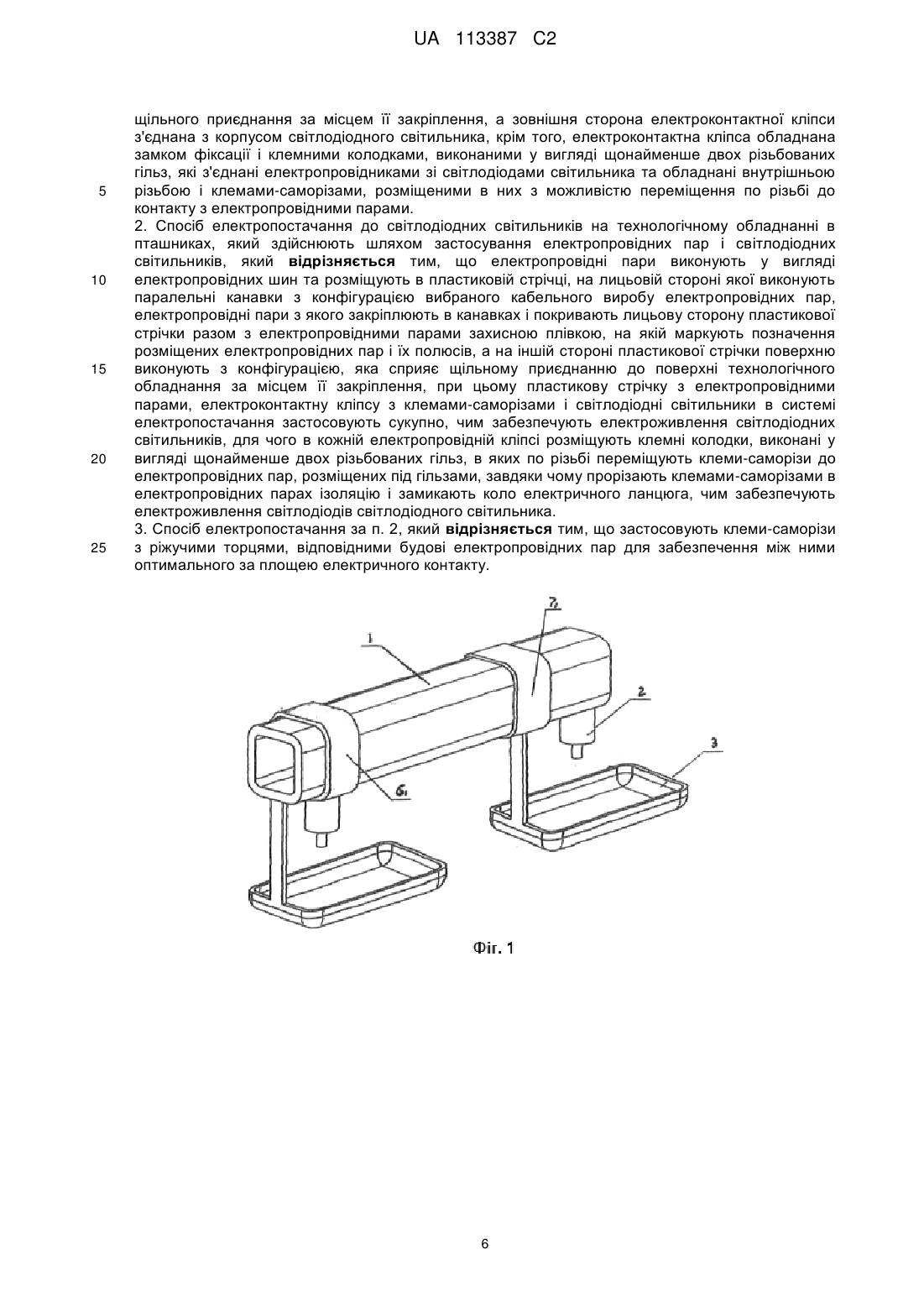

Реферат: Винахід належить до сільського господарства, зокрема до галузі птахівництва. Спосіб електропостачання до світлодіодних світильників здійснюють шляхом застосування на технологічному обладнанні в пташниках електропровідних пар і світлодіодних світильників. Електропровідні пари вмонтовані в пластиковій стрічці і разом з нею закріплені монтажними хомутами на конструкціях технологічного обладнання, в тому числі на трубах ніпельних поїлок, на фасаді кліткових батарей над жолобковими годівницями, та на трубах чашкових годівниць в зоні розміщення птиці на підлозі. Пластикова стрічка забезпечена можливістю розміщення на ній електропровідних пар, виконаних у вигляді електропровідних шин. Електропровідні пари вмонтовані в канавки в пластиковій стрічці, які виконані у відповідності до конфігурації вибраного кабельного виробу електропровідних шин. Лицьова сторона пластикової стрічки з електропровідними парами покрита захисною плівкою, на якій нанесені позначення розміщених електропровідних пар і їх полюсів кольорами непривабливими для птиці. Інша сторона пластикової стрічки виконана з конфігурацією, яка забезпечує можливість щільного приєднання до поверхні конструкції технологічного обладнання за місцем закріплення стрічки. На цьому технологічному обладнанні закріплений електроконтактною кліпсою зблокований з нею UA 113387 C2 світлодіодний світильник, для чого внутрішня сторона електроконтактної кліпси виконана з конфігурацією, яка забезпечує можливість щільного приєднання за місцем її закріплення, а зовнішня сторона електроконтактної кліпси з'єднана з корпусом світлодіодного світильника. Електроконтактна кліпса обладнана замком фіксації і клемними колодками щонайменше з двома гільзами, які з'єднані електропровідниками зі світлодіодами світильника та обладнані внутрішньою різьбою і клемами-саморізами, розміщеними в них з можливістю переміщення по різьбі до контакту з електропровідними парами. Винахід забезпечує освітлення в будь-якому потрібному місці і регулювання інтенсивності освітлення. UA 113387 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільського господарства, зокрема до галузі птахівництва і призначений для підвищення технологічності застосування світлодіодних світильників в безпосередній близькості до об'єктів освітлення. Довгоневиправним недоліком утримання птиці в клітках була нерівномірність освітлення в різних ярусах, а саме: підвищена освітленість в верхніх ярусах (до 100 лк) із-за близькості висячих світильників і критично низька в нижніх ярусах (2-3 лк) із-за значної віддаленості джерел світла. Освітленість в 2-3 лк для постійного існування несучок не є природною. З розумінням цього висловлюється Мінагрополітики України, затверджуючи «Норми освітлення та освітленості приміщень для птиці», зазначає: «При вирощуванні та утриманні птиці в багатоярусних кліткових батареях для підвищення рівномірності освітлення ярусів по горизонталі і вертикалі, слід розміщувати світильники впродовж ярусів...»[3]. За нашим переконанням їх слід розміщувати не тільки впродовж ярусів, обов'язково в кожному ярусі батареї. Наукою і практикою доведено, що освітлення є визначальним фактором в досягненні високої продуктивності несучок і забезпеченні інтенсивного росту і розвитку молодняку [5]. Життєздатність і продуктивність несучки залежить від того, як в ній стартували у розвиток і забезпечувались, починаючи з постнатального періоду, всі біологічні системи організму. Природою птиця створена так, що молодняк зі старту потребує хоч мінімально, але певної опіки з боку матері-несучки, або з боку дорослих лідерів. На жаль, люди забрали у молодняка все, що йому забезпечувалось видом і природою, і саджають його на вирощування в умови неймовірно незрозумілі і невідомі молодняку на старті. Тому в умовах промислового птахівництва із-за відсутності в технологічному процесі дорослих птиць, як менторів для адаптації пташенят до умов вирощування, то у молодняка залишаються рятівними тільки вроджені рефлекси цікавості і слідування один за одним в пошуках лідера, води і корму [«Птицы и птицеводство», Харьков: Эспада, 2002. - 520 с. - С. 152-154]. Арсенал факторів впливу на молодняк і дорослу птицю значно збільшився, коли стали враховувати, що світло через органи зору впливають на гіпоталамус і гіпофіз, і збільшують їх гормональну активність, чим стимулюють ріст і розвиток. Освітлення за Нормами і застосування визначених наукою світлових режимів, в тому числі стабільних ідиференційованих, сукупно з застосуванням кольорового світла, набуло значного розвитку і поширеного впровадження [3.4.5 - С. 287-290; 6] Відсутність довгий час оптимального рішення по освітленню багатоярусних та інших кліткових батарей і птиці в усіх системах і способах утримання і вирощування молодняку, можна пояснити низькою технологічністю і ефективністю ламп розжарювання і люмінесцентних ламп. З появою світлодіодних світильників значно розширились можливості вирішення проблеми освітлення, але залишилось тяжіння до традиційного розміщення світильників над проходами між кліткових батарей [2] аналогічно тому, як розміщували лампи розжарювання на висоті від 2.3 до 4.5 м. Оптимальні варіанти місця розташування світлодіодних світильників і для них пристроїв, перебувають і зараз в розробці і випробуваннях. Остаточного вибору ще не зроблено. Технологи і науковці воліють до такого розташування світильників, щоб позбутися нерівномірності освітлення птиці в кліткових батареях та непродуктивних втрат світла на його доставку до птиці, і одночасно позбутися захаращення проходів та кліток дротами [1.2.3]. Спостерігається схильність розробників до розміщення світильників локально в кормовому жолобі, або над ним, також над чашковою годівницею у випадку вирощування бройлерів в групових клітках, або на підлозі. Переломним і визначальним етапом у використанні широкого арсеналу факторів впливу на дорослу птицю і на неадаптований молодняк з перших годин постнатального життя явилось забезпечення електроенергією світлодіодних пристроїв в зоні розміщення птиці без традиційного застосування дротів. Електрозабезпечення світлодіодів на технологічному обладнанні дозволяє приваблювати курчат світлом до годівниць, а особливо до ніпелів, як джерела пиття, і нівелювати головний недолік водопостачання молодняку через ніпелі, який полягає в скритості і невідомості малятам, як знайти воду. Тому вони втрачають багато часу на пошук води і нерідко гинуть від обезводнення організму. Підвищити візуальність джерел пиття і кормів - одна із найбільш важливих задач технологій птахівництва, і вона може бути ефективно вирішена тільки розміщенням на обладнанні світлодіодних пристроїв і пристроїв електропостачання. Прогрес технологій освітлення тісно пов'язаний з застосуванням світлодіодних світильників наближено до зон розміщення птиці. Цьому сприяло застосування для електропостачання прямокутного 2-жильного кабельного виробу, на якому забезпечують швидкий монтаж світлодіодних ламп освітлення, для цього їх підключають до кабелю голчастими клемами, 1 UA 113387 C2 5 10 15 20 25 30 35 40 45 50 55 60 розміщеними на світильнику, а кабель притискають до клем накладною планкою з саморізами. Використовують кабель переважно підвішеним до опущених в напрямку підлоги тросів, якими можна регулювати висоту розміщення «гірлянди» ламп над обладнанням і птицею.[рекламный проспект: "НАТО Agricultural lighting" - Nederlands; "ilox See the Light" - Germany. Euro Tier - News, 2012". - 20 с. : ил. - С. 16]. Наведене технічне рішення прийняте за прототип. Недолік використовуваного кабельного виробу полягає в тому, що він не пристосований до закріплення і використання на технологічному обладнанні в зоні розміщення птиці і не передбачена можливість застосування в ньому електропровідних пар з різних кабельних виробів. Суттєвим прискорювачем впровадження світлодіодного освітлення стає можливість електрозабезпечення світильників за місцем їх використання в зоні розміщення птиці без традиційно висячих дротів і кабелів та полегшене встановлення світлодіодних світильників на лінії електроживлення, розміщеної на технологічному обладнанні. Широке впровадження світлодіодного освітлення і можливості застосування різних конструкцій світлодіодних світильників і світлодіодних пристроїв-активаторів рефлексів у птиці та розміщенням їх на технологічному обладнанні, що тісно пов'язане з технічною можливістю закріплення стрічок електропостачання, наприклад, на трубах функціонуючих на птахофабриках ліній технологічного обладнання водо- і кормопостачання в кожному пташнику з утриманням птиці на підлозі і в кліткових батареях [4]. Задача для досягнення технічного результату: розробити спосіб і пристрій електропостачання до світлодіодних світильників, розміщуваних на технологічному обладнанні для птиці, утримуваної в клітках і на підлозі в умовах застосування ніпельних поїлок, чашкових і жолобкових годівниць. При цьому забезпечити електропостачання до світильників без традиційного застосування дротів і тросових підвісок, та спростити встановлення світильників і їх підключення на лінії електроживлення, і впровадити можливість спрощеного зменшення або збільшення кількості світлодіодних світильників на визначеній ділянці лінії електроживлення на технологічному обладнанні; раціоналізувати використання електроконтактних кліпс і світлодіодних світильників їх об'єднанням, зблокуванням. Технічний результат досягається застосуванням способу і пристрою електропостачання до світлодіодних світильників на технологічному обладнанні для освітлення птиці, який складається з пластикової стрічки з електропровідною парою і електроконтактних кліпс з клемами-саморізами, зблокованих зі світлодіодними світильниками. Використання пластикової стрічки електропостачання надає можливість застосування на вибір найбільш вигідних, економічно і технологічно ефективних кабельних виробів як електропровідних пар. Для цього канавки на пластикових стрічках виконують з конфігурацією вибраного кабельного виробу. Приклад такого використання стрічки і розміщення на ній плоских ізольованих шин показаний на Фіг. 2 - стрічка 8; так само здійснене розміщення круглих ізольованих пар з багатожильного дроту на Фіг. 2 - стрічка 4. Аналогічно встановлюють парно об'єднаний ізольований багатожильний дріт, для розміщення якого роблять на стрічці відповідну його розміру канавку. Так само розміщують на стрічці інші кабельні вироби. Для надання стрічці на лицевому боці з електропровідними парами гладкості поверхні для того, щоб зменшити накопичення пилу, бруду, бактерій і одночасно підвищити електрогідрозахист електропровідних пар, стрічку покривають захисною плівкою і маркують визначення розміщених електропровідних пар і їх полюсів, наприклад, синім кольором визначають плюсовий електропровідник, а фіолетовим мінусовий. На поверхні захисної плівки впродовж кожного електропровідника проводять вибраним для нього кольором лінію, для плюсового - синю, для мінусового - фіолетову. Колір маркування вибраний із непривабливих для птиці кольорів, щоб не заохочувати її до скльовування ізоляційного покриття. Маркування на поверхні важливе для визначення потрібних змінних клем - саморізів в мідних гільзах електроконтактної кліпси у відповідності до розміщених на стрічці електропровідних пар, а саме: для кращого електроконтактну з плоскими суцільними мідними шинами ефективними є клемисаморізи з ріжучим торцем, на якому ріжучі кромки розміщені на всій його площині, а для електропровідних пар з багатожильного дроту кращими є клеми-саморізи з голчастим конусом на краю. Забезпечення щільності прилягання стрічок з електропровідними парами до обладнання: у зв'язку з тим, що на трубах ніпельних поїлок встановлені кріплення краплеуловлювачів, здебільшого через 22-25 см, які заважають щільному приляганню і закріпленню стрічок з електропровідними парами, то для забезпечення щільності закріплення їх адаптують до поверхні труб поїлок: стрічки забезпечують на протилежному від електропровідних пар боці заглибленнями поверхні на 3-4 мм з довжиною 4-5 см (розміри коригують за фактичними характеристиками виступів кріплень краплеуловлювачів). Ці заглиблення дублюють через кожні, 2 UA 113387 C2 5 10 15 20 25 30 35 40 45 50 55 60 наприклад, 22 см у відповідності до профілю поверхні, на якій розміщують стрічку з електропровідними парами. Щільне з'єднання площин, як і будь-яких кріплень, надзвичайно важливе рішення, так як тільки щільністю виключаються розщілини між стрічкою з електропровідними парами і технологічним обладнанням в місцях виступів кріплень пристроїв, наприклад, кріплень краплеуловлювачів на трубі ніпельної поїлки, до якої приєднують стрічку. В утворених розщілинах, якщо не адаптувати з'єднувані поверхні, травмуються курчата. Особливо, коли між ними утворені сходження площин під кутом - «щілинні пастки», куди попадають плюснами або пальцями плюсен курчата в процесі освоєння ними житлового простору і обладнання. Збуджувані рефлексом цікавості курчата пробують залетіти і утриматись на трубі ніпельної поїлки з утвореними «щілинними пастками», в які випадково попадають і травмуються, а часом взагалі зависають. Навіть коли травмується лише кіготь, то, як правило, з'являється кров, із-за якої вони розкльовують один одного, що потім переростає в канібалізм і зумовлюється підвищений відхід (падіж) птиці. Зростають збитки! Крім того, в будь-яких розщілинах накопичується пил, бруд, і патогенні бактерії, що ускладнює в подальшому проведення санації. (Санація приміщень (від лапи Sanatio - лікування, оздоровлення) цілеспрямовані ветеринарно-санітарно-профілактичні заходи знезараження приміщень, оздоровлення умов для розміщення, вирощування і утримання нової партії птиці [5.C.506.]) Підвищуються загальні витрати. Таким чином, адаптування з'єднуваних поверхонь технологічно і економічно - доцільне і необхідне! Адаптовану стрічку фіксують за місцем призначення на технологічному обладнанні: на трубах ніпельних поїлок, трубах чашкових годівниць і на кліткових батареях монтажними пристроями, а саме: монтажним хомутом і монтажними стрічками (Фіг. 4). Завершують закріплення стрічок з електропровідними парами електроконтактними кліпсами, з якими суцільно з'єднані у блоці світлодіодні світильники. Такі блоки, в яких кліпса і світильник суцільно з'єднані, застосовують на кліткових батареях (Фіг. 5) над жолобковими годівницями і на трубах ніпельних поїлок (Фіг. 6) в клітці. Аналогічно для завершального закріплення стрічок з електропровідними парами на трубах ніпельних поїлок і трубах чашкових годівниць при вирощуванні молодняку птиці на підлозі застосовують також електроконтактні кліпси, але до них приєднують світлодіодні світильники шарнірно (Фіг. 7). При цьому в будь-якому варіанті з'єднання кліпси і світильника в блоці (суцільному чи шарнірному) клеми-саморізи розміщені в кліпсах в гільзах з різьбою (Фіг. 6), які приєднані електропровідником - 19 до світлодіодних світильників, тому закріпленням стрічок з електропровідними парами на обладнанні електроконтактними кліпсами одночасно забезпечують замкнення клемами-саморізами електричного ланцюга і електроживлення світлодіодних світильників. Сукупність розглянутих ознак використана при формулюванні Способу і Пристрою електропостачання світлодіодних світильників на технологічному обладнанні. Технічний результат досягається застосуванням цієї сукупності. Спосіб електропостачання до світлодіодних світильників на технологічному обладнанні для освітлення птиці передбачає використання електропровідної пари з кабельних виробів, кліпси з клемами і заглушками для їх захисту ззовні та замком - фіксатором з однієї сторони і світлодіодним світильником з іншої сторони, які закріплюють на технологічному обладнанні, наприклад, на трубах ніпельних поїлок, чашкових годівниць і на фасаді кліткових батарей, який відрізняється тим, що застосовують стрічку із пластику, на лицевій стороні якої виконують паралельні канавки з конфігурацією вибраного кабельного виробу і закладають з нього в канавках електропровідні пари та покривають лицеву сторону стрічки разом з електропровідними парами захисною плівкою, на якій маркують визначення розміщених електропровідних пар і їх полюсів, а на іншій стороні стрічки поверхню виконують з конфігурацією, яка сприяє щільному приєднанню до поверхні технологічного обладнання за місцем її закріплення, при цьому стрічку з електропровідними парами, кліпсу з клемамисаморізами і світлодіодні світильники у пристрої електропостачання застосовують сукупно, чим забезпечують електроживлення світлодіодних світильників, для чого клеми-саморізи переміщують по різьбі гільз в кліпсах до електропровідних пар, прорізають ними ізоляцію і замикають коло електричного ланцюга на світлодіоди; 2. Спосіб електропостачання до світлодіодних світильників за п. 1 відрізняється тим, що при використанні різних за своєю будовою електропровідних пар, наприклад шин, або багатожильного дроту, то для замкнення електричного ланцюга до світлодіодного світильника застосовують клеми-саморізи з різною геометрією ріжучого торця, в їх числі одні призначають для контакту з шинами, вони мають ріжучі кромки на всій площині торців, а інші - для контакту з багатожильним дротом, для чого використовують клеми-саморізи, у яких торець виконують конусним з голчастим подовжувачем, і в обох варіантах ланцюг електроживлення замикають 3 UA 113387 C2 5 10 15 20 25 30 35 40 45 50 55 60 переміщенням клем-саморізів по різьбі гільз до електропровідних пар, а при використанні кліпс, зблокованих зі світлодіодними світильниками, на іншій стрічці з іншими за будовою електропровідними парами, то розміщені в кліпсах клеми-саморізи викручують із гільз, і на їх місце вкручують інші з потрібною геометрією ріжучого торця; 3. Пристрій електропостачання до світлодіодних світильників на технологічному обладнанні для освітлення птиці, що містить електропровідні пари і щонайменше одну електроконтактну кліпсу із замком фіксатором з однієї сторони та світлодіодним світильником з іншої сторони, і розміщені в ній електроконтактні клеми з заглушками для захисту їх ззовні, та забезпечена можливість закріплення їх на технологічному обладнанні - трубах ніпельних поїлок, чашкових годівниць і на кліткових батареях, що відрізняється тим, що електропровідні пари розміщені на пластиковій стрічці в канавках, виконаних у відповідності до конфігурації закріплених в них електропровідних пар з вибраного кабельного виробу і вся лицева сторона стрічки з електропровідними парами покрита захисною плівкою, на якій нанесені визначення розміщених електропровідних пар і їх полюсів кольорами із числа непривабливих для птиці (наприклад синім, фіолетовим), а інша сторона стрічки виконана з конфігурацією, яка забезпечила щільне приєднання до поверхні технологічного обладнання за місцем закріплення стрічки, і на їх сукупності закріплена електроконтактна кліпса разом із зблокованим з нею світлодіодним світильником, кліпса обладнана щонайменше двома гільзами, з'єднаними електропровідниками зі світлодіодами світильника і обладнаними внутрішньою різьбою і в них розміщені клемисаморізи з можливістю переміщення по різьбі, при цьому для електричного контакту з електропровідними шинами застосовані клеми-саморізи, у яких ріжучі кромки розміщені на всій площині торців, а для електроконтакту з багатожильною електропровідною парою застосовані клеми-саморізи, у яких торці виконані конусними з голчастим подовжувачем. Креслення пристроїв, розміщуваних на технологічному обладнанні, які призначені забезпечувати електроживлення діодів світильників в зоні розміщення птиці, показані на Фіг. 17. Фіг. 1 - водопостачальна труба ніпельної поїлки з ніпелями і краплеуловлювачами; Фіг. 2 пластикові стрічки з електропровідними парами; Фіг. 3 - ніпельна поїлка зі встановленою на ній пластиковою стрічкою з електропровідною парою; Фіг. 4 - монтажні пристрої (монтажна стрічка і хомут) для закріплення стрічок з електропровідними парами на технологічному обладнанні; Фіг. 5 - пластикова стрічка з електропровідною парою і електроконтактною кліпсою, зблокованою із світлодіодним світильником над жолобковою годівницею кліткової батареї; Фіг. 6 - пластикова стрічка з електропровідною парою і електроконтактною кліпсою, зблокованою зі світлодіодним світильником на ніпельній поїлці для використання в клітковій батареї; Фіг. 7 - пластикова стрічка з електропровідного парою і електроконтактною кліпсою з шарнірно з'єднаним з нею світлодіодним світильником на ніпельній поїлці для освітлення птиці на підлозі. На кресленнях виділені наступні позначення: водопостачальна труба 1 ніпельної поїлки, ніпель 2, краплеуловлювач 3, пластикова стрічка 4 з електропровідними парами з багатожильного дроту 5 і заглибленнями 6 для нівелювання виступу 6 1 задля щільності приєднання стрічки до труби ніпельної поїлки, заглиблення 7 для нівелювання виступу 7 1, пластикова стрічка 8 з електропровідними парами - шинами 9, кріплення краплеуловлювачів 10, монтажний хомут 11, монтажна стрічка 12, світлодіодний світильник в блоці з електроконтактною кліпсою 13 і клемами-саморізами 14 над жолобковою годівницею 15 на клітковій батареї; світлодіодний світильник в блоці з електроконтактною кліпсою 16 на стрічці з електропровідними парами на трубі ніпельної поїлки; світлодіодний світильник шарнірно з'єднаний з електроконтактною кліпсою 17 на поїлці для птиці на підлозі; гільза 18 з електропровідником 19 до світлодіодів світильника, замок - фіксатор 20 електроконтактної кліпси. Запропонований пристрій для забезпечення електропостачання до світлодіодних світильників складається: із пластикових стрічок 4 і 8 з електропровідними парами 5 і 9, покритих захисною плівкою; із блока світлодіодних світильників з електроконтактними кліпсами 13, 16, 17 з клемами-саморізами 14 для шин і 141 для багатожильної електропровідної пари. Електроконтактні кліпси 13, 16, 17 забезпечують закріплення пластикових стрічок 4 і 8 на трубах поїлок і годівниць, і одночасно клемами-саморізами забезпечують електроживлення з електропровідних пар стрічок на світлодіодні світильники. Приклад застосування пристрою: пластикову стрічку 4 з електропровідними парами 5 спочатку фіксують монтажним хомутом 11 на трубі, як показано на Фіг. 6, 7, потім закріплюють на ній електроконтактні кліпси із зблокованими з ними світлодіодними світильниками, чим одночасно збільшують міцність закріплення стрічки 4 на трубі 1. Включення світильників в ланцюг електроживлення здійснюють закручуванням по різьбі клем-саморізів 141 в напрямку до 4 UA 113387 C2 5 10 15 20 25 30 35 40 електропровідної пари 5 і прорізають ними ізоляцію, тим самим замикають електричний ланцюг та через гільзи з різьбою 18 і електропровідник 19 забезпечують електроживлення світлодіодних світильників. Аналогічно встановлюють стрічку 8 з шинами 9 на каркасі клітки над годівницею 15 і фіксують монтажною стрічкою 12, після чого на стрічці 8 закріплюють світлодіодний світильник електроконтактною кліпсою 13 і з'єднують клемами-саморізами 14 з шинами 9 та забезпечують електроживлення світлодіодного світильника через гільзу з різьбою 18 і електропровідник 19. Ефективність впровадження винаходу. Постачання електроенергії пристроєм до світлодіодних світильників має суттєві переваги перед традиційним використанням дротів і кабелів. Пластикова стрічка в складі пристрою електропостачання є електробезпечною і високотехнологічною при використанні на обладнанні в зоні розміщення птиці. Вона слугує місцем для розміщення на ній електропровідних пар і світлодіодних світильників, зблокованих з електроконтактними кліпсами, в яких розміщені клеми-саморізи необхідні для замкнення кола електроживлення світильників, і таким чином сукупно забезпечується електроживлення світлодіодів в світильниках в безпосередній близькості до визначених для освітлення об'єктів, при цьому забезпечується освітлення без втрат на доставку світла від світлодіодів до споживача. Укомплектованість пристрою електропостачання пластиковими стрічками з електропровідними парами і електроконтактними кліпсами з клемами-саморізами разом із світлодіодними світильниками забезпечують можливість сукупного ефективного використання їх в пташнику на поїлках, годівницях, в кліткових батареях і на підлозі, та в інших технологічно доцільних місцях. Переваги застосування розробленого пристрою ще і в тому, що з його використанням можна забезпечити освітлення без застосування традиційних дротів електропостачання, і в будь-якому потрібному місці легко збільшити або зменшити кількість світильників, збільшити або зменшити сукупно їх потужність і тим самим регулювати інтенсивність освітлення. Виготовлення і використання таких стрічок із пластику є надзвичайно перспективним напрямком ще й тому, що відбуватиметься також використання всього «побутового» накопичуваного пластику, яким здебільшого засмічують довкілля. Джерел інформації: 1. Команда Poultry Light. Как организуют освещение птичников за рубежом. Часть-2. Системы освещения для птицеводства. http://poultryligt.ru/archives/456 ; 2. Матраев. Освещение клеток в птичниках. Выбор светильников. Poultry Light. Система освещения для птицеводства. http//poultrylight.ru/archives/808 ; 3. Підприємства птахівництва: ВНТП - АПК - 04.05. - Київ: Мінагрополітики України, 2005. - 90 с. - С. 66; 4. Рубан Б.В., Бакуменко А.Б., Кривонос М.А. та інші "Способи і пристрої освітлення багатоярусних кліткових батарей для несучок", Заявка на винахід а 2012 09977 від 20.08.2012; 5. Рубан Б.В. Птицы и птицеводство: Учебное пособие. - Харьков: Эспада, 2002. - 520 с: ил. - С. 127-128, 171-179, 268-270, 287-290, 304-305; 6. Рекламный проспект: "НАТО Agricultural lighting" - Nederlands; "ilox See the Light" Germany. Euro Tier-News, 2012. - 20 с.: ил. - С. 16. ФОРМУЛА ВИНАХОДУ 45 50 55 60 1. Система електропостачання до світлодіодних світильників на технологічному обладнанні в пташниках, яка включає електропровідні пари і світлодіодні світильники, яка відрізняється тим, що електропровідні пари вмонтовані в пластиковій стрічці і разом з нею закріплені монтажними хомутами на конструкціях технологічного обладнання, в тому числі на трубах ніпельних поїлок, на фасаді кліткових батарей над жолобковими годівницями та на трубах чашкових годівниць в зоні розміщення птиці на підлозі, при цьому пластикова стрічка забезпечена можливістю розміщення на ній електропровідних пар, виконаних у вигляді електропровідних шин, при цьому електропровідні пари вмонтовані в канавки в пластиковій стрічці, які виконані у відповідності до конфігурації вибраного кабельного виробу електропровідних пар, і лицьова сторона пластикової стрічки з електропровідними парами покрита захисною плівкою, на якій нанесені позначення розміщених електропровідних пар і їх полюсів кольорами непривабливими для птиці, наприклад синім, фіолетовим, а інша сторона пластикової стрічки виконана з конфігурацією, яка забезпечує можливість щільного приєднання до поверхні конструкції технологічного обладнання за місцем закріплення пластикової стрічки, і на цьому технологічному обладнанні закріплений електроконтактною кліпсою зблокований з нею світлодіодний світильник, для чого внутрішня сторона електроконтактної кліпси виконана з конфігурацією, яка забезпечує можливість 5 UA 113387 C2 5 10 15 20 25 щільного приєднання за місцем її закріплення, а зовнішня сторона електроконтактної кліпси з'єднана з корпусом світлодіодного світильника, крім того, електроконтактна кліпса обладнана замком фіксації і клемними колодками, виконаними у вигляді щонайменше двох різьбованих гільз, які з'єднані електропровідниками зі світлодіодами світильника та обладнані внутрішньою різьбою і клемами-саморізами, розміщеними в них з можливістю переміщення по різьбі до контакту з електропровідними парами. 2. Спосіб електропостачання до світлодіодних світильників на технологічному обладнанні в пташниках, який здійснюють шляхом застосування електропровідних пар і світлодіодних світильників, який відрізняється тим, що електропровідні пари виконують у вигляді електропровідних шин та розміщують в пластиковій стрічці, на лицьовій стороні якої виконують паралельні канавки з конфігурацією вибраного кабельного виробу електропровідних пар, електропровідні пари з якого закріплюють в канавках і покривають лицьову сторону пластикової стрічки разом з електропровідними парами захисною плівкою, на якій маркують позначення розміщених електропровідних пар і їх полюсів, а на іншій стороні пластикової стрічки поверхню виконують з конфігурацією, яка сприяє щільному приєднанню до поверхні технологічного обладнання за місцем її закріплення, при цьому пластикову стрічку з електропровідними парами, електроконтактну кліпсу з клемами-саморізами і світлодіодні світильники в системі електропостачання застосовують сукупно, чим забезпечують електроживлення світлодіодних світильників, для чого в кожній електропровідній кліпсі розміщують клемні колодки, виконані у вигляді щонайменше двох різьбованих гільз, в яких по різьбі переміщують клеми-саморізи до електропровідних пар, розміщених під гільзами, завдяки чому прорізають клемами-саморізами в електропровідних парах ізоляцію і замикають коло електричного ланцюга, чим забезпечують електроживлення світлодіодів світлодіодного світильника. 3. Спосіб електропостачання за п. 2, який відрізняється тим, що застосовують клеми-саморізи з ріжучими торцями, відповідними будові електропровідних пар для забезпечення між ними оптимального за площею електричного контакту. 6 UA 113387 C2 7 UA 113387 C2 8 UA 113387 C2 Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
